Westfalia. Testing repair electrical manual - part 109

PE83.30-D-2001-99B



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

A81

Air conditioning
pushbutton control
module

A81

Air conditioning
pushbutton control
module

A81

Air conditioning
pushbutton control
module

A81

Air conditioning
pushbutton control
module

A81s2 Blower thumbwheel

switch

B28

Air outlet
temperature sensor

B29

Evaporator
temperature sensor

B56

Refrigerant
pressure sensor

E90

Auxiliary warm
water heater
control module

F119 AC additional fan

fuse (30 A)

J16

Circuit 30
connector sleeve

J46

Terminal 58
connector sleeve

J105

Terminal 15
connector sleeve

J343

Sensor ground
connector sleeve

J372

Diagnostic line
connector sleeve

J377

Circuit 30
connector sleeve

K77

AC additional fan
relay

M4

Front blower LHD

M4x1 Front blower

connector LHS

M45

Air conditioning
auxiliary fan

M51

Circulating pump

P17

Diagnostic socket
16-pin

R10

Blower stages 1-3
series resistor

W2

Ground point right
headlamp

W4

Ground point
firewall

W4

Ground point
firewall

W5

Ground point seat
frame

W8

Ground point
(waistrail)

X79

Frame/waistrail
connector

X82

Frame/waistrail
connector

X164 Warm water

auxiliary heater
connector, 2-pin

X165 Warm water

auxiliary heater
connector, 8-pin

X195 Frame/engine

connector

X206 Heater connector

Y37

Water cycle valve

Y38

Air conditioning
compressor clutch

Y95

Recirculated air
solenoid valve

PE83.30-D-2001-
60B

Legend of wiring diagram of
climate control

Models yD1##, YD2##,
YD3##, YD4##, YD5##,
WD1##, WD2##, WD3## ###
to 365850 up to 18.1.02
Models 903.66# /67#,
904.66# ## to 365850 up to
18.1.02
with CODE (HH9)
"Tempmatik" regulated air
conditioning
with CODE (ZU8) USA
national version



Code

Designation

Coordinate

A12

Electrical center

10L

A81

Air conditioning pushbutton control and operating unit

4A
12A
20A
28A

A81s2

Blower thumbwheel switch

1A

B28

Air outlet temperature sensor

13L

B29

Evaporator temperature sensor

14L

B56

Refrigerant pressure sensor

16L

E90

Warm water additional heater control unit

31L

F119

Air conditioning additional fan fuse (30 A)

27G

J16

Circuit 30 connector sleeve

27L

J46

Circuit 58 connector sleeve

10E

J105

Circuit 15 connector sleeve

4E

J343

Sensor ground connector sleeve

13G

J372

Diagnostic cable connector sleeve

20G

J377

Circuit 30 connector sleeve

11G

K77

Air conditioning additional fan relay

26L

M4

Front end blower LHS

6L

M4x1

Front blower connector LHS

6G

M45

Air conditioning additional fan

24L

M51

Circulating pump

23L

P17

Diagnostic socket 16-pin

20L

R10

Blower stages 1-3 series resistor

3L

W2

Ground point right headlamp

24G

W4

Firewall ground point

7E
22G

W5

Seat frame ground point

25G

W8

Ground point waistrail

5E

X79

Frame/waistrail connector

11E

X82

Frame/waistrail connector

15E

X164

Warm water additional heater connector 2-pin

30H

X165

Warm water additional heater connector 8-pin

31H

X195

Frame/engine connector

28H

X206

Heater connector

8E

Y37

Water cycle valve

21L

Y38

AC compressor clutch

28L

Y95

Recirculated air solenoid valve

8L

GF00.19-D-3100-
69A

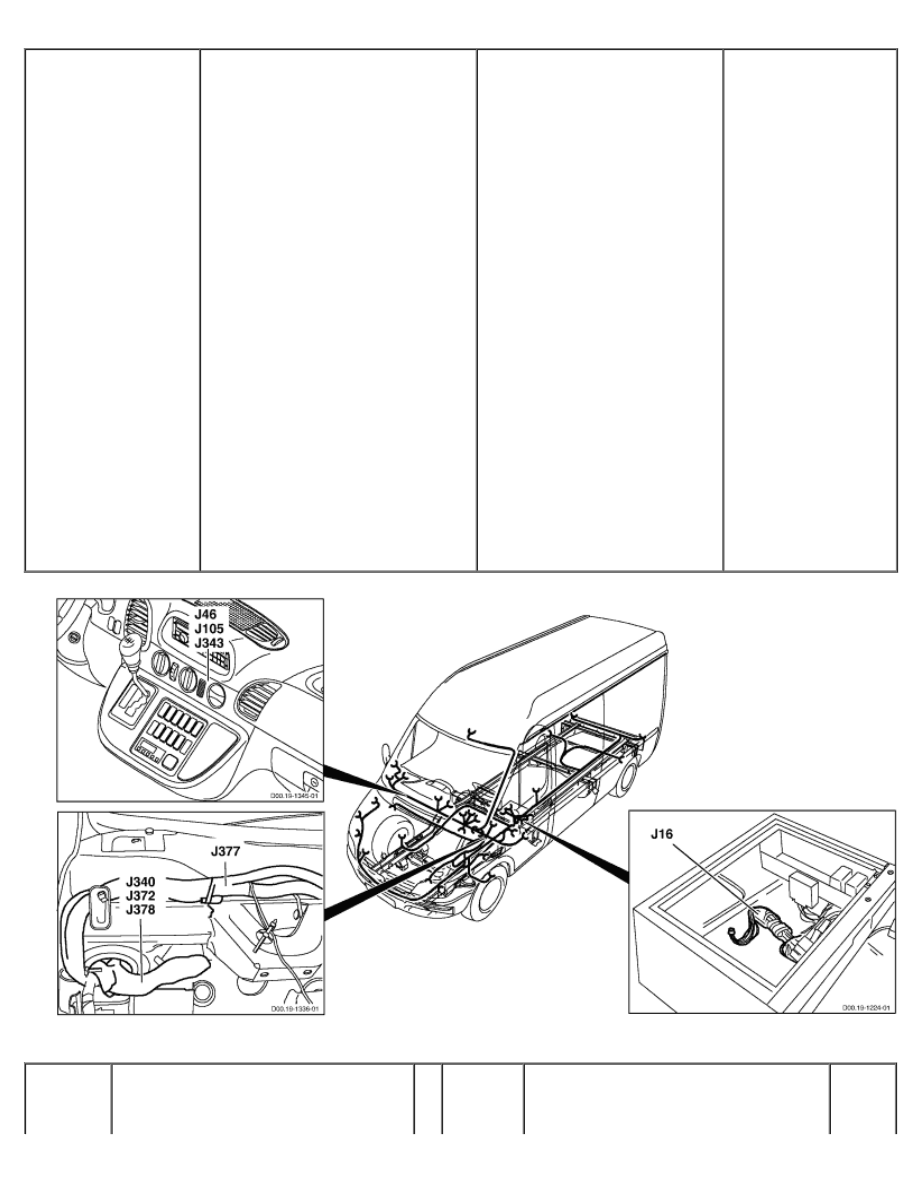

Arrangement and assignment of
climate control terminal blocks

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67,
904.61/66
with code (HH9) Regulated
air conditioning, "Tempmatik"
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (HH9) Regulated
air conditioning, "Tempmatik"
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (HH9) Regulated
air conditioning, "Tempmatik"
with code (ZU9) National
version for Mexico



D00.19-1385-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J105

WWH (middle of instrument panel)

A71

Heater timer

10



Circuit 15 connector sleeve

A81

Air conditioning pushbutton control
and operating unit

1.21





S48

ASR switch

7





S100

Additional heat exchanger double-
contact pushbutton

3
8





X79

Frame/waistrail connector

1

J340

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.24



CAN-high connector sleeve

A62

WSP control unit

5





J422

CAN-high connector sleeve







P15

Instrument cluster

1.18





X82

Frame/waistrail connector

3





X217

Frame/waistrail connector

7
