Westfalia. Testing repair electrical manual - part 110

J343

WWH (middle of instrument panel)

A81

Air conditioning pushbutton control
and operating unit

1.18



Sensor ground connector sleeve

B28

Air outlet temperature sensor

2





B29

Evaporator temperature sensor

2





X82

Frame/waistrail connector

10

J372

FWH/waistrail (next to firewall
rubber grommet)

P15

Instrument cluster

1.4



Diagnostic cable connector sleeve

P17

Diagnostic socket 16-pin

15





X82

Frame/waistrail connector

2





X165

Warm water auxiliary heater
connector,
8-pin

5

J377

FWH/waistrail (behind instrument
cluster)

A12

Electrical center

4.1



Circuit 30 connector sleeve

K103

Circulation pump relay

1





X79

Frame/waistrail connector

3

J378

FWH/waistrail (next to firewall
rubber grommet)

A2

ABS/ESP control unit

1.40



CAN-low connector sleeve

A62

WSP control unit

6





J421

CAN-low connector sleeve







P15

Instrument cluster

1.17





X82

Frame/waistrail connector

4





X217

Frame/waistrail connector

8

PE83.30-D-2001-99C



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

F149

Roof AC fuse (40
A)

J16

Circuit 30
connector sleeve

J19

Circuit 61
connector sleeve

J46

Terminal 58
connector sleeve

J429

Circuit 61
connector sleeve

S137

Roof AC switch

S138

Temperature
switch

W8

Ground point
(waistrail)

W41

Ground point roof
AC

X82

Frame/waistrail
connector

X220

Roof AC control
unit

X220

Roof AC control
unit

X220b1 Thermtronic

temperature
sensor

X220e1 Thermotronic

control unit

X220f1 Roof AC blower

fuse (30A)

X220f2 Thermtronic

control module
fuse (7.5 A)

X220f3 Roof AC rear

evaporator fuse
(7.5 A)

X220k1 Blower stage 1

relay

X220k2 Blower stage 2

relay

X220k3 Rear evaporator

relay

X220m1 Blower motor

X220r1 Blower stages 1-

2 series resistor

X220s1 Temperature

switch

X220x1 Roof AC control

unit connector

X220x2 Temperature

sensor connector

X220x3 Blower connector

X220y1 Rear evaporator

solenoid valve

X222

Roof AC switch
connector

X230

Roof AC fuse
connector

PE83.30-D-2001-
60C

Legend of wiring diagram of
climate control

Models WD1, WD2, WD3,
WD6, WD7
Model 903.67
with CODE (HH7) Additional
air conditioning in rear
with CODE (ZU8) USA
national version



Code

Designation

Coordinate

F149

Roof AC fuse (40 A)

31G

J16

Circuit 30 connector sleeve

31L

J19

Circuit 61 connector sleeve

30L

J46

Circuit 58 connector sleeve

23G

J429

Circuit 61 connector sleeve

27G

S137

Roof AC switch

26L

S138

Temperature switch

22L

W8

Ground point waistrail

25G

W41

Roof AC ground point

3A

X82

Frame/waistrail connector

30G

X220

Roof AC control unit

4L
12L

X220b1

Thermtronic temperature sensor

10L

X220e1

Thermtronic control unit

12L

X220f1

Roof AC blower fuse (30A)

4F

X220f2

Thermtronic control module fuse (7.5 A)

11F

X220f3

Roof AC rear evaporator fuse (7.5 A)

14F

X220k1

Blower stage 1 relay

5L

X220k2

Blower stage 2 relay

8L

X220k3

Rear evaporator relay

15L

X220m1

Blower motor

1L

X220r1

Blower stages 1-2 series resistor

3L

X220s1

Temperature switch

18L

X220x1

Roof AC control unit connector

1C

X220x2

Temperature sensor connector

9H

X220x3

Blower connector

1H

X220y1

Rear evaporator solenoid valve

17L

X222

Roof AC switch connector

20E

X230

Roof AC fuse connector

31E

GF00.19-D-3100-
69B

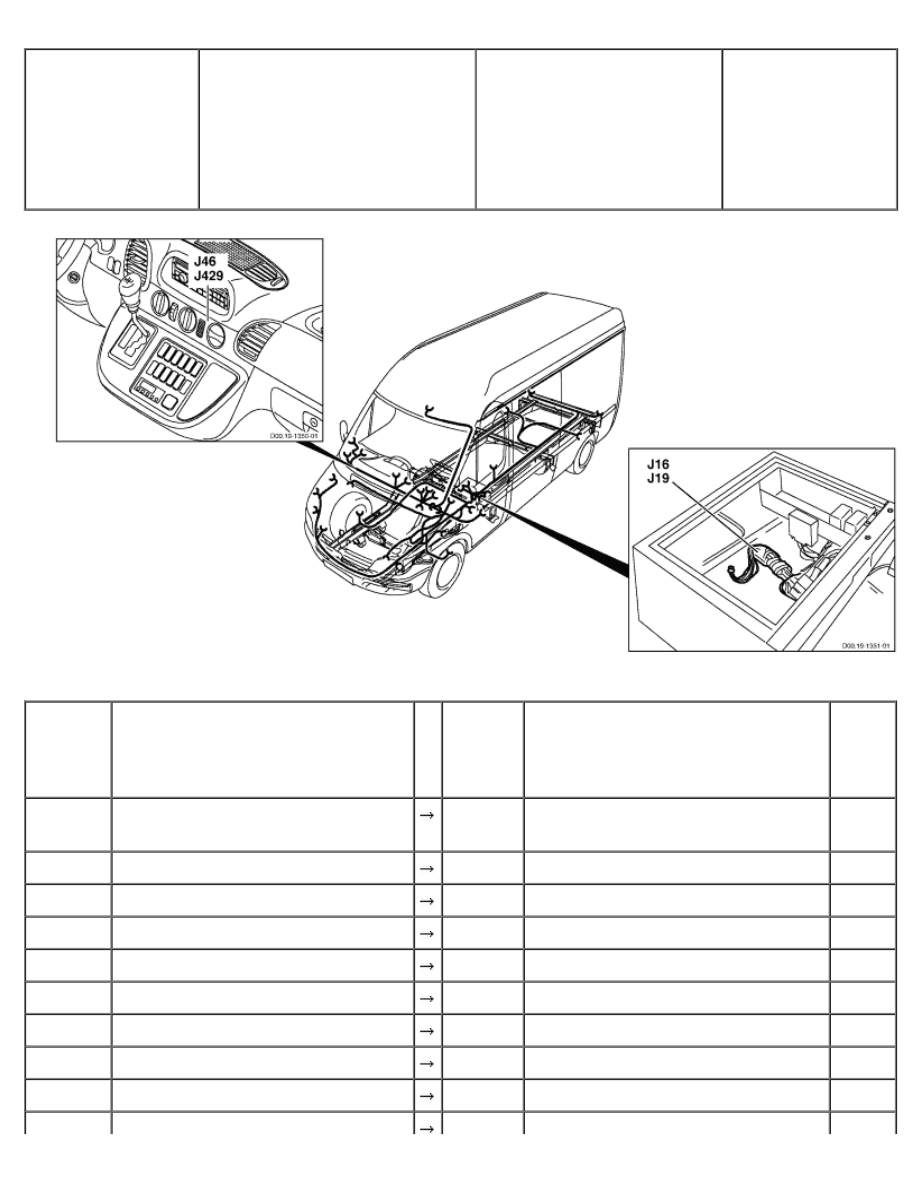

Arrangement and assignment of
climate control terminal blocks

Models WD1, WD2, WD3,
WD6, WD7
Models 903.67
with code (HH7) Additional
air conditioning in the rear
with code (ZU8) National
version for USA



D00.19-1386-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control

1.9

and operating unit





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J429

WWH (middle of instrument panel)

S137

Roof AC switch

3
8



Circuit 61 connector sleeve

X82

Frame/waistrail connector

13
