Westfalia. Testing repair electrical manual - part 107





J147

RWH (close to interior light E71)

E70

Right side interior lamp

1



Turn signal ground connector sleeve

E71

Rear interior lamp

1





E73

Middle interior lamp, rear

1





E74

Middle interior lamp, front

1





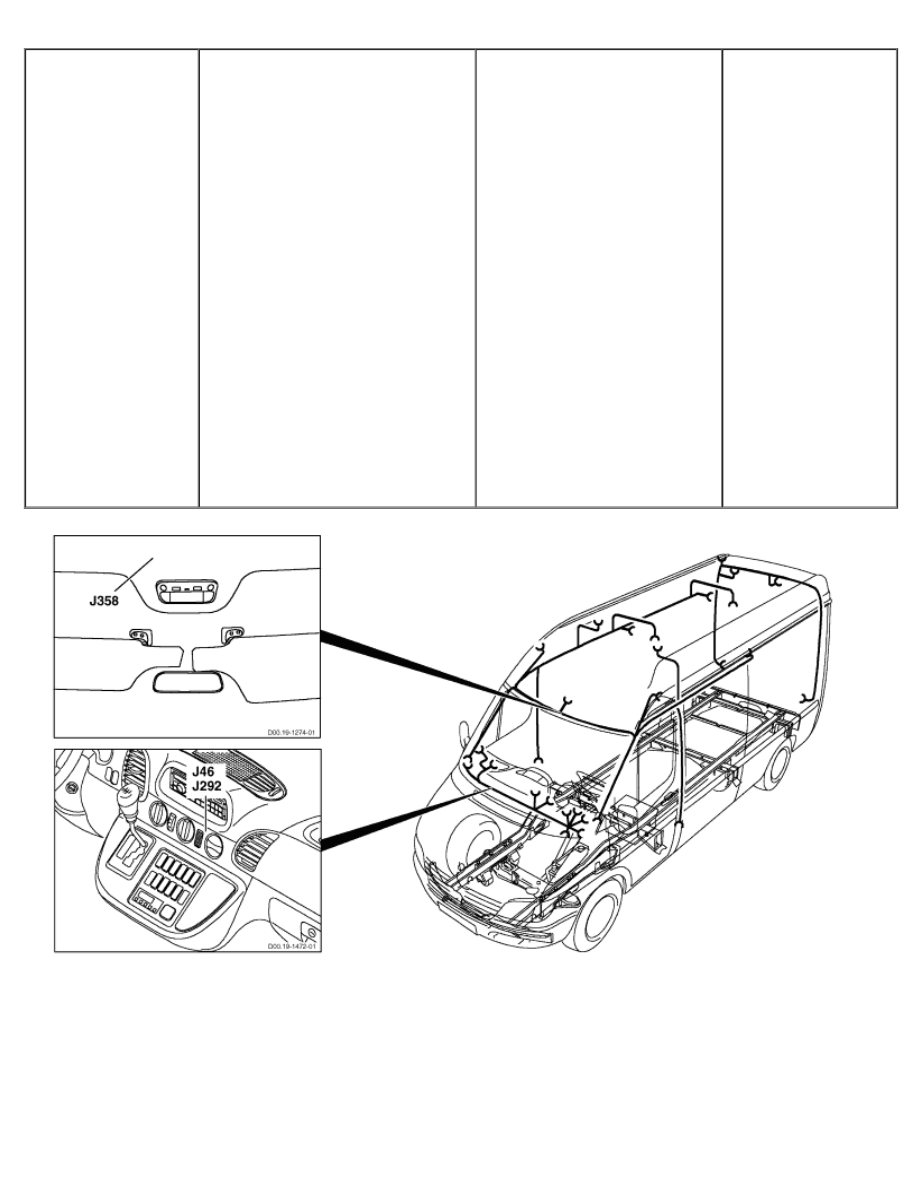

J358

Tml. 31 connector sleeve



J358

RHW (close to interior motion
sensor B104)

B104

Interior sensor

1



Tml. 31 connector sleeve

B105

Interior sensor

1





B106

Interior sensor

1





E12

Additional stop light

2





E38

Left front body outline lamp

2





E39

Right front body outline lamp

2





E43

Cab lamp

1





E53

Interior light I

2





E54

Interior light II

2





E55

Interior light III

2





E102

Interior lamp IV

2





E103

Interior lamp V

2





E69

Left side interior lamp

1





E70

Right side interior lamp

1





E73

Middle interior lamp, rear

1





E74

Middle interior lamp, front

1





J147

Turn signal ground connector sleeve





X45

Frame/roof connector (standard)

6





X161

Reading lamp plug connection

1





X171

Interior lighting connector

3

PE82.20-D-2000-99M



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

E53 Interior lamp I

E54 Interior lamp II

E55 Interior lamp III

E102 Interior light IV

E103 Interior light V

F62 Interior lights fuse

(15 A)

J16

Circuit 30 connector
sleeve

J46

Terminal 58
connector sleeve

J289 Interior lighting

voltage supply
connector sleeve

J290 Interior lighting

stepping relay
connector sleeve

J290 Interior lighting

stepping relay
connector sleeve

J291 Interior lighting

pushbutton
connector sleeve

J291 Interior lighting

pushbutton
connector sleeve

J292 Interior lighting

circuit 30 connector
sleeve

J292 Interior lighting

circuit 30 connector
sleeve

J292 Interior lighting

circuit 30 connector
sleeve

J358 Tml. 31 connector

sleeve

J358 Tml. 31 connector

sleeve

J436 Cargo area fan time

relay connector
sleeve

J436 Cargo area fan time

relay connector
sleeve

J449 Interior lighting

pushbutton plug
connection
connector sleeve

J450 Interior lighting plug

connection
connector sleeve

J452 Interior lighting

stepping relay
connector sleeve

K54 Interior lights

stepping relay

S85 Driver interior light

pushbutton

S86 Rear interior lighting

pushbutton

S124 Reading lamp switch

S158 Right interior lighting

pushbutton

S165 Left interior lighting

pushbutton

W4

Ground point firewall

W5

Ground point seat
frame

W8

Ground point
(waistrail)

W8

Ground point
(waistrail)

X45 Frame/roof

connector (standard)

X128 Frame/waistrail

connector

X128 Frame/waistrail

connector

X133 Interior lighting

stepping relay plug
connection

X133 Interior lighting

stepping relay plug
connection

X133 Interior lighting

stepping relay plug
connection

X133 Interior lighting

stepping relay plug
connection

X161 Reading lamp

connector

X169 Reading lamp

connector

X171 Interior lighting plug

connection

PE82.20-D-2000-
60M

Legend of wiring diagram for
interior lights

MODEL YD1##, YD2##,
YD3##, YD4##, YD5##,
YD6##, YD7##, WD1##,
WD2##, WD3##, WD6##,
WD7## ### up to 605787 up
to 28.11.03
MODEL 903.61# /66# /67#,
904.61# /66# ## up to
605787 up to 28.11.03
with CODE (L63) dome lamp
for load compartment
with CODE (ZU7) National
version for Canada
MODEL 903.61# /66# /67#,
904.61# /66# ## up to
605787 up to 28.11.03
with CODE (L63) dome lamp
for load compartment
with CODE (ZU8) National
version for USA
MODEL 903.61# /66# /67#,
904.61# /66# ## up to
605787 up to 28.11.03
with CODE (L63) dome lamp
for load compartment
with CODE (ZU9) National
version for Mexico



Code

Designation

Coordinate

E53

Interior light I

4L

E54

Interior light II

6L

E55

Interior light III

7L

E102

Interior lamp IV

9L

E103

Interior lamp V

10L

F62

Interior light fuse (15 A)

19G

J16

Circuit 30 connector sleeve

19L

J46

Circuit 58 connector sleeve

3E

J289

Interior lighting voltage supply connector sleeve

6G

J290

Interior lighting stepping relay connector sleeve

10E
14A

J291

Interior lighting pushbutton connector sleeve

9E
21L

J292

Interior illumination circuit 30 connector sleeve

1E

8E
13A

J358

Circuit. 31 connector sleeve

3G
8G

J436

Cargo area fan time relay connector sleeve

11E
18L

J449

Interior illumination button plug connection connector sleeve

18E

J450

Interior lighting plug connection connector sleeve

18E

J452

Interior lighting stepping relay connector sleeve

9G

K54

Interior lighting stepping relay

10A

S85

Driver interior lighting pushbutton

6A

S86

Rear interior lighting pushbutton

16A

S124

Reading lamp switch

2A

S158

Right interior lighting pushbutton

19A

S165

Left interior lighting button

22A

W4

Firewall ground point

1L

W5

Seat frame ground point

10E

W8

Waistrail ground point

3E
5E

X45

Frame/roof connector (standard)

1G

X128

Frame/waistrail connector

6E
12E

X133

Interior lighting stepping relay connector

12H
14E
17H
20H

X161

Reading lamp connector

2L

X169

Reading lamp connector

2E

X171

Interior lighting connector

13L

GF00.19-D-3100-
40G

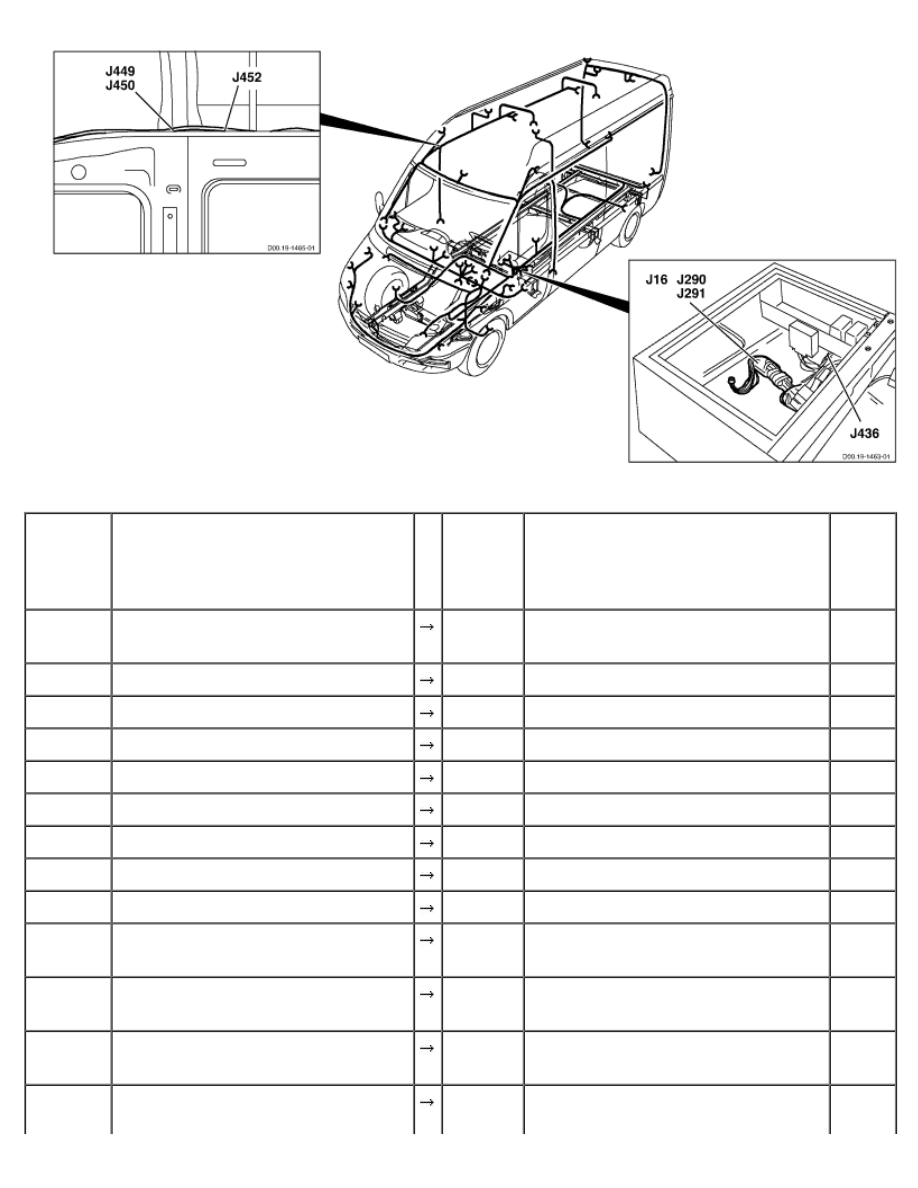

Arrangement and assignment of
terminal block connectors interior
lights

Models YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
Models 903.61/66/67,
904.61/66
with code (L63) Load
compartment dome lamp
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (L63) Load
compartment dome lamp
with code (ZU8) National
version for USA
Models 903.61/66/67,
904.61/66
with code (L63) Load
compartment dome lamp
with code (ZU9) National
version for Mexico



D00.19-1471-09

D00.19-1464-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1
