Westfalia. Testing repair electrical manual - part 71

AR86.60-D-0051-
02A

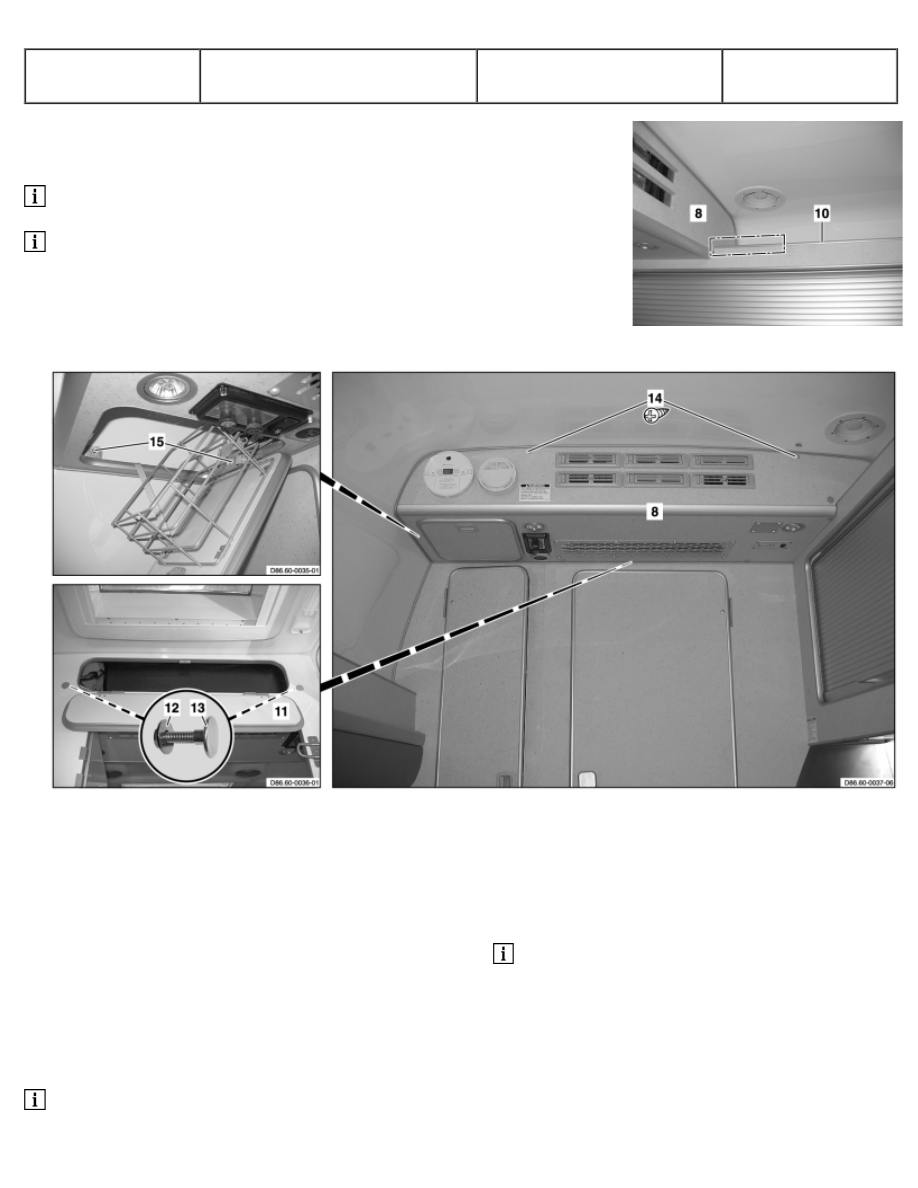

Detach hanging cabinet, fasten





1 Remove upper rubber profile (1) from hanging cabinet in longitudinal
direction.

 Only in repair area (see marking).

 Fastening: Glue in rubber channel (1) again.







D86.60-0034-01

D86.60-0038-09

2 Open assembly flap (11) above sanitary block
door.

3 Unscrew bolts (13) from lateral hanging cabinet
mount (8)

4 Remove counter nuts (13) from dividing wall.

5 Remove bolt caps (14).



6 Unscrew bolts (14).

7 Unscrew right bolts (15) in lateral hanging cabinet
(8).

 Helper required.

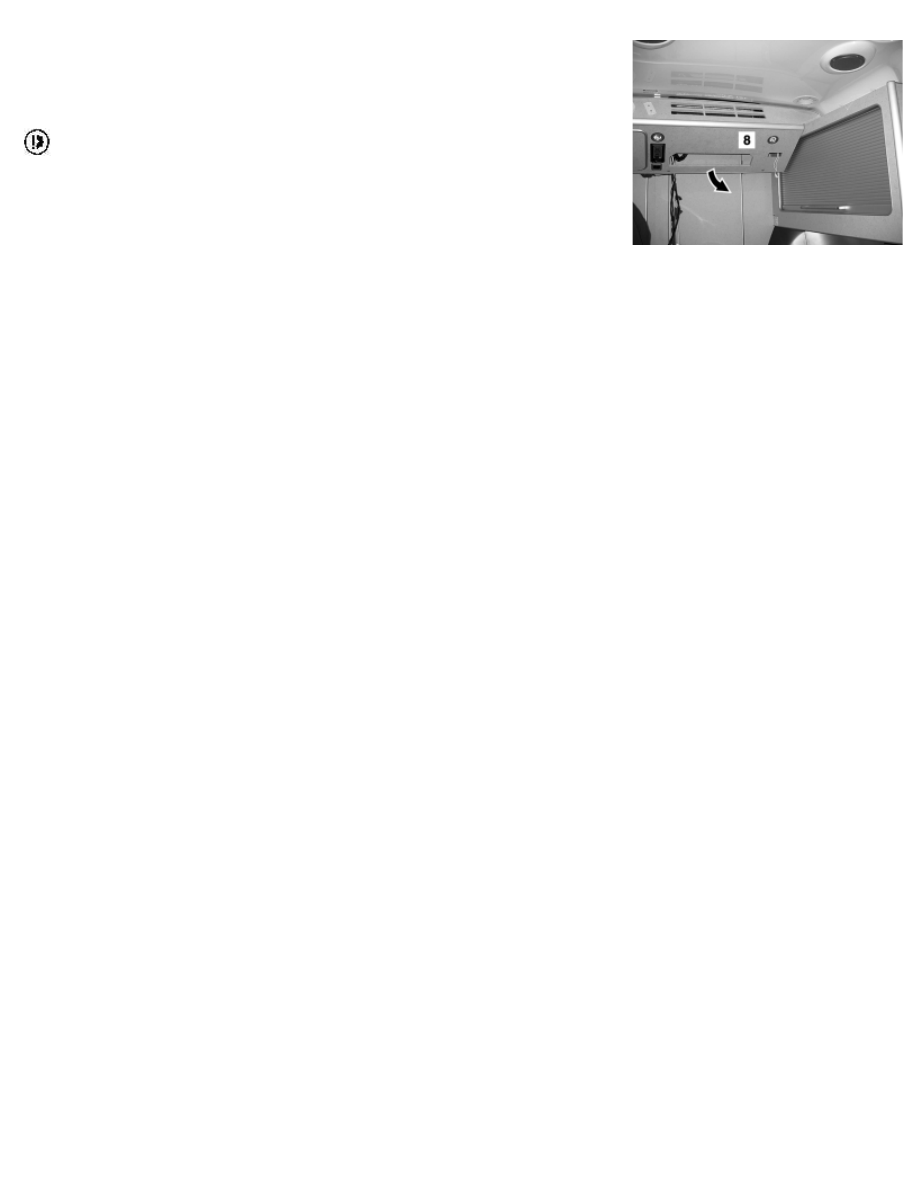

8 Slightly lower lateral hanging cabinet (8) on right.

 Helper required.



 Lower only until sufficient space is ensured for electrical lines in

lateral hanging cabinet (8) and ensure that the electrical leads are not
stretched (danger of damaging electrical lines).

9 Fasten in opposite order.




D86.60-0039-01

AR91.21-D-4040-
01B

Adjust rear sliding block at bench
seat





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear
when moving doors, covers,
flaps and components. Wear
protective gloves and
protective shoes.

AS00.00-Z-0025-
01A

 Rear seats

Number

Designation

Model
903.662
with code
ZU8,
Z29

BA91.12-N-1010-
03A

Bolt, rear sliding block bracket to
seat bench



Nm 39

BA91.12-N-1011-
03A

Nut, sliding block to bench seat



Nm 20

1 Insert bench seat into C-rails and slide.

 If the bench seat moves easily, tighten the bolts

for the rear sliding block bracket at the bench seat

, then tighten front and rear nuts for both sliding

blocks at bench seat

.



2 Remove bench seat out of C-rails.

 In order to tighten middle nuts for sliding block

at bench seat

.

3 Reinstall bench seat.

PE91.00-D-2000D

Wiring diagram of airbag (AB), emergency tensioning retractor (ETR) 19.2.01

MODELS


XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7, WD1, WD2, WD3,
WD6, WD7

MODELS


903.61 /66 /67, 904.61 /66





with CODE (SA5) Driver airbag





with CODE (SA6) Co-driver's airbag





with CODE (ZU7) National version for Canada

MODELS


903.61 /66 /67, 904.61 /66





with CODE (SA5) Driver airbag





with CODE (SA6) Co-driver's airbag





with CODE (ZU8) National version for USA

MODELS


903.61 /62 /66 /67, 904.61 /62 /66





with CODE (SA5) Driver airbag





with CODE (SA6) Co-driver's airbag





with CODE (ZU9) National version for Mexico

PE91.00-D-2000-
99D

Wiring diagram of airbag (AB),
emergency tensioning retractor
(ETR)



PE91.00-D-2000-
99D

PE91.00-D-2000-
60D

Legend of wiring diagram of
airbag (AB), emergency
tensioning retractor (ETR)



PE91.00-D-2000-
60D

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Arrangement and assignment of
ground points



GF00.19-D-
2000D

GF00.19-D-3100-
49C

Arrangement and assignment of
terminal blocks of airbag (AB),
emergency tensioning retractor
(ETR)



GF00.19-D-3100-
49C

PE54.00-D-
1100D

Overview of wiring diagrams for
electrical system, equipment and
instruments

Further wiring diagrams

PE54.00-D-
1100D

PE31.19-D-2000G

Wiring diagram of trailer coupling

19.2.01

MODEL


XD1##, XD2##, XD3##, XD4##, XD5##, XD6##, XD7##, YD1##, YD2##, YD3##, YD4##, YD5##,
YD6##, YD7##, WD1##, WD2##, WD3##, WD6##, WD7## ### up to 649051 up to 31.3.04

MODEL


903.61# /66# /67#, 904.61# /66# ## up to 649051 up to 31.3.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU7) National version for Canada

MODEL


903.61# /66# /67#, 904.61# /66# ## up to 649051 up to 31.3.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU8) National version for USA

MODEL


903.61# /62# /66# /67#, 904.61# /62# /66# ## up to 649051 up to 31.3.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU9) National version for Mexico

PE31.19-D-2000-
99G

Wiring diagram of trailer coupling

PE31.19-D-2000-
99G

PE31.19-D-2000-
60G

Legend for wiring diagram of
trailer coupling



PE31.19-D-2000-
60G

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Arrangement and assignment of
ground points



GF00.19-D-
2000D

GF00.19-D-3100-
19C

Arrangement and assignment of
terminal block connectors trailer
coupling



GF00.19-D-3100-
19C

PE31.19-D-2000H

Wiring diagram trailer hitch

21.4.04

MODEL


XD1##, XD2##, XD3##, XD4##, XD5##, XD6##, XD7##, YD1##, YD2##, YD3##, YD4##, YD5##,
YD6##, YD7##, WD1##, WD2##, WD3##, WD6##, WD7## ### as of 649052 as of 1.4.04

MODEL


903.61# /66# /67#, 904.61# /66# ## as of 649052 as of 1.4.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU7) National version for Canada

MODEL


903.61# /66# /67#, 904.61# /66# ## as of 649052 as of 1.4.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU8) National version for USA

MODEL


903.61# /62# /66# /67#, 904.61# /62# /66# ## as of 649052 as of 1.4.04





with CODE (E58) Electrical system for trailer socket





with CODE (ZU9) National version for Mexico

PE31.19-D-2000-
99H

Wiring diagram trailer hitch



PE31.19-D-2000-
99H

PE31.19-D-2000-
60H

Legend for wiring diagram of
trailer coupling



PE31.19-D-2000-
60H

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Arrangement and assignment of
ground points



GF00.19-D-
2000D

GF00.19-D-3100-
19C

Arrangement and assignment of
terminal block connectors trailer
coupling



GF00.19-D-3100-
19C

PE42.30-D-2200B

Wiring diagram antilock brake system (ABS/ acceleration slip
regulation (ASR)

19.2.01

MODELS  XD1, XD2, XD3, XD6, XD7, YD1, YD2, YD3, YD6, YD7, WD1, WD2, WD3, WD6, WD7
MODEL   903.61 /66 /67




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU7) National version for Canada

MODEL   903.61 /66 /67




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU8) National version for USA

MODELS  903.61 /62 /66 /67




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU9) National version for Mexico

PE42.30-D-2200-
99B

Wiring diagram antilock brake
system (ABS/ acceleration slip
regulation (ASR)



PE42.30-D-2200-
99B

PE42.30-D-2200-
60B

Legend of wiring diagram anti-
lock brake system (ABS)/
acceleration slip regulation
(ASR)



PE42.30-D-2200-
60B

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Arrangement and assignment of
ground points



GF00.19-D-
2000D

GF00.19-D-3100-
61B

Arrangement and assignment of
terminal block connectors anti-
lock brake system
(ABS)/acceleration slip
regulation (ASR)



GF00.19-D-3100-
61B

PE00.19-D-
1100D

Survey of wiring diagrams
covering all function groups

Further wiring diagrams

PE00.19-D-
1100D

PE54.00-D-
1100D

Overview of wiring diagrams for
electrical system, equipment and
instruments

Further wiring diagrams

PE54.00-D-
1100D

PE42.30-D-2200C

Wiring diagram antilock brake system (ABS/ acceleration slip
regulation (ASR)

19.2.01

MODELS  XD4, XD5, YD4, YD5
MODEL   904.61 /66




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU7) National version for Canada

MODEL   904.61 /66




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU8) National version for USA

MODEL   904.61 /62 /66




with CODE (BB0) Brake system antilock brake system ABS





with CODE (ZU9) National version for Mexico

PE42.30-D-2200-
99C

Wiring diagram antilock brake
system (ABS/ acceleration slip
regulation (ASR)



PE42.30-D-2200-
99C

PE42.30-D-2200-
60C

Legend of wiring diagram anti-
lock brake system (ABS)/
acceleration slip regulation
(ASR)



PE42.30-D-2200-
60C

OV00.01-N-1901-
03D

Use of wiring diagrams



OV00.01-N-1901-
03D

OV00.01-N-
1901E

Search aid for all wiring diagram
groups



OV00.01-N-
1901E

OV00.01-N-1001-
27E

Abbreviations for wiring diagrams

OV00.01-N-1001-
27E

GF00.19-D-
2000D

Arrangement and assignment of
ground points



GF00.19-D-
2000D

GF00.19-D-3100-
61B

Arrangement and assignment of
terminal block connectors anti-
lock brake system
(ABS)/acceleration slip
regulation (ASR)



GF00.19-D-3100-
61B

PE00.19-D-
1100D

Survey of wiring diagrams
covering all function groups

Further wiring diagrams

PE00.19-D-
1100D

PE54.00-D-
1100D

Overview of wiring diagrams for
electrical system, equipment and
instruments

Further wiring diagrams

PE54.00-D-
1100D
