Westfalia. Testing repair electrical manual - part 65

AR54.21-D-0021-
05A

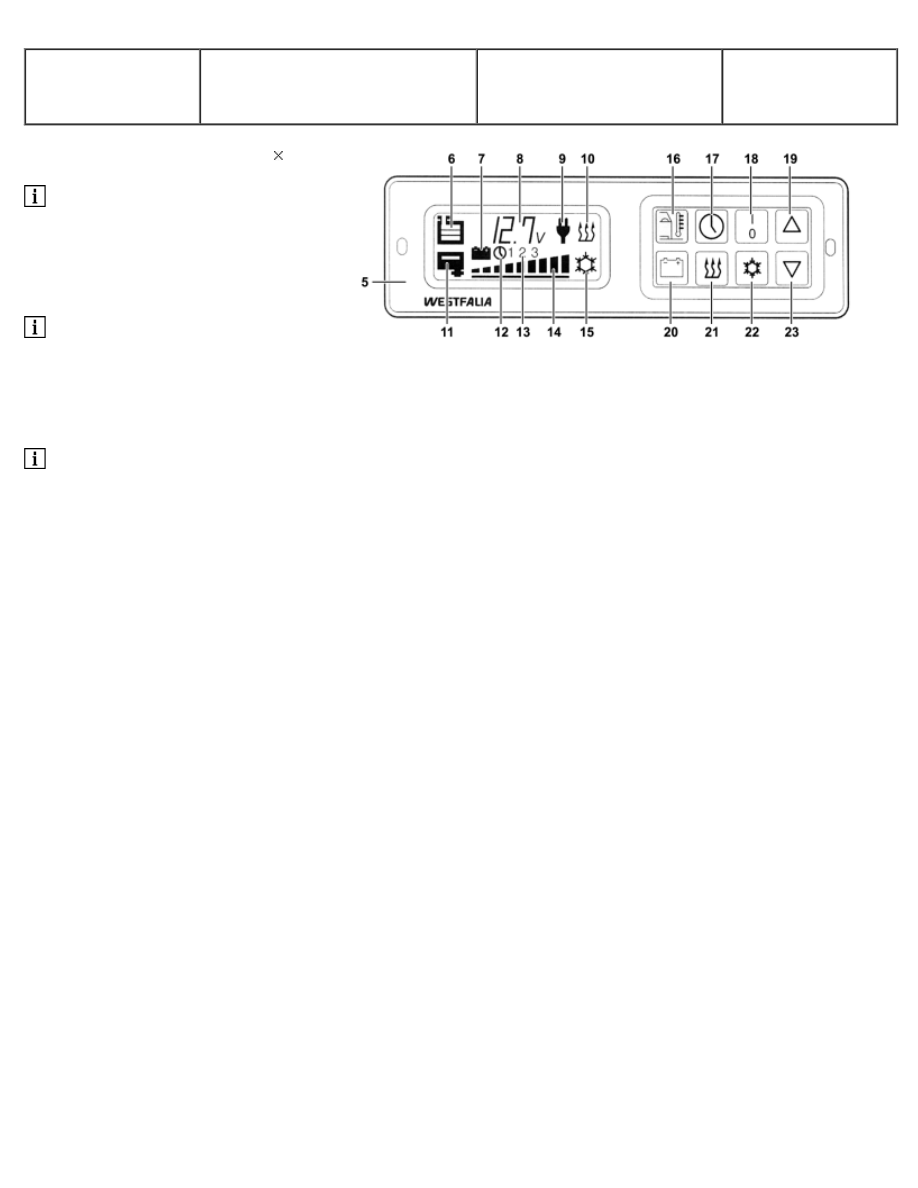

Carry out self-test for fresh water
sensor





1 Press the down button (23) 5

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 Symbol for fresh water level

display (6) with 3 bars and OK in
the multiple display (8) means
that the values supplied by the
fresh water sensor are OK.

 Symbol for fresh water level

display (6) with 3 bars and F in
the multiple display (8) means
that the values supplied by the
fresh water sensor are defective.







D54.21-1125-04

AR54.21-D-0021-
06A

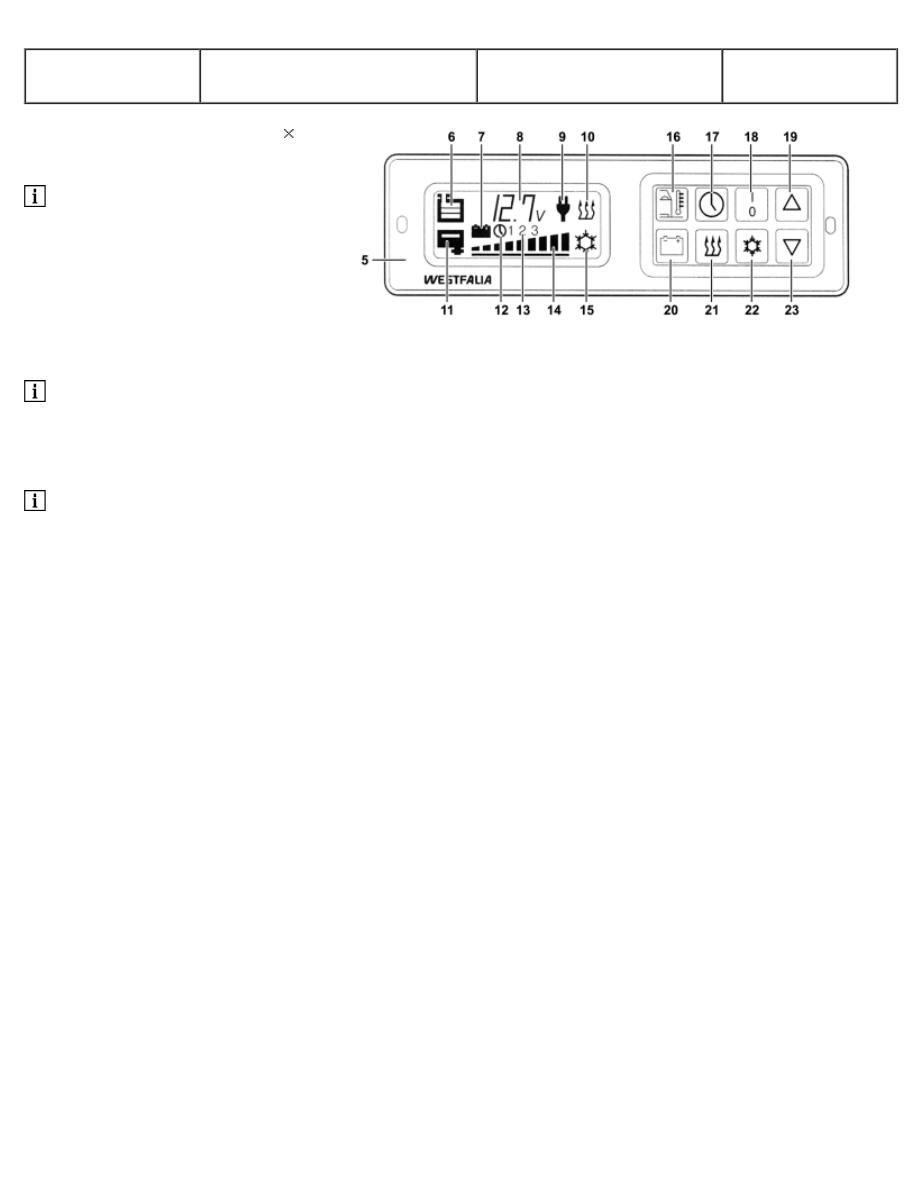

Carry out self-test for wastewater
sensor





1 Press the down button (23) 6

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 Symbol for wastewater level

display (11) and OK in the
multiple display (8) means that
the values supplied by the
wastewater sensor are OK.

 Symbol for wastewater level

display (11) and F in the multiple
display (8) means that the values
supplied by the wastewater
sensor are defective.







D54.21-1125-04

AR54.21-D-0021-
07A

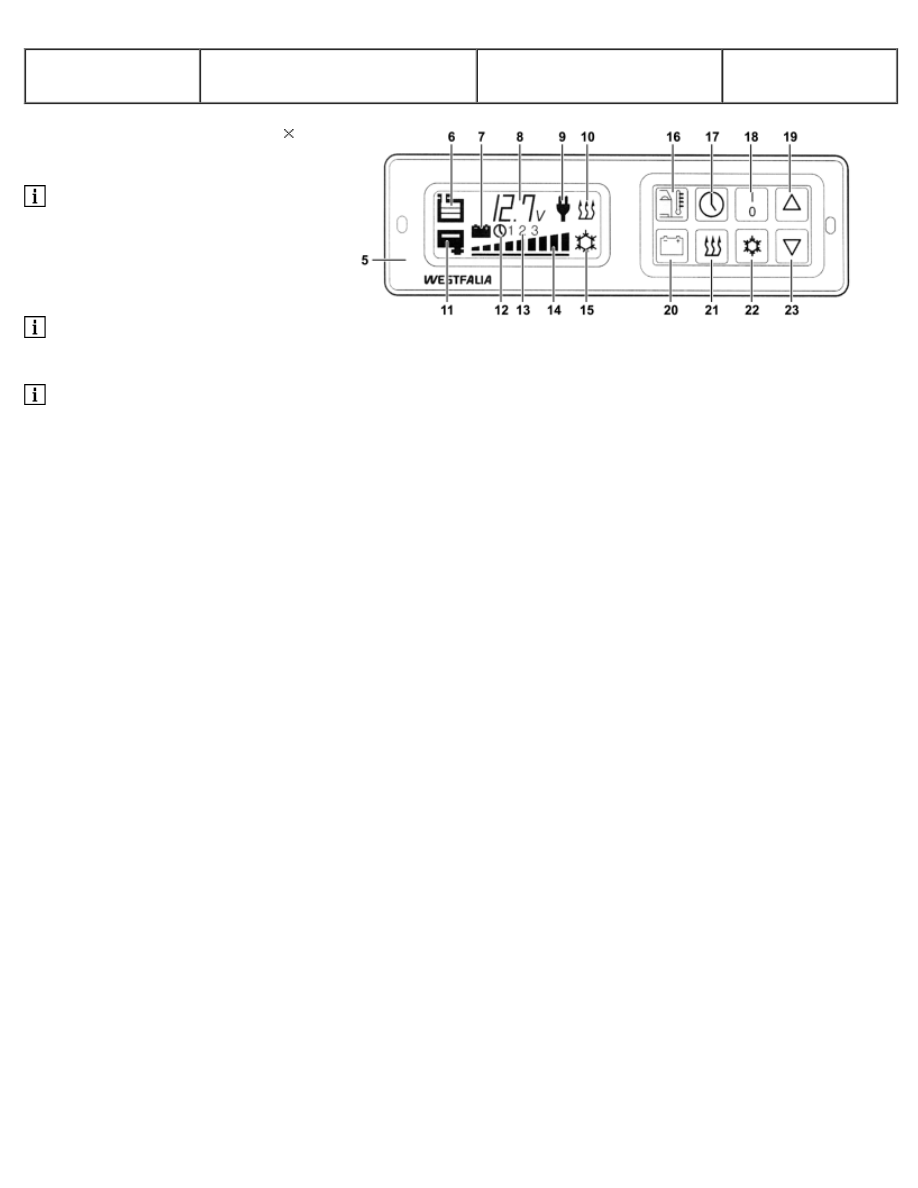

Carry out self-test for refrigerator
temperature and refrigerator box
temperature





1 Press the down button (23) 7

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 The measured refrigerator

temperature, refrigerator box
temperature in °C or °F is
displayed in the multiple display
(8).

 If an F is displayed in the

multiple display (8), this means
that the values supplied by the
temperature sensor of the
refrigerator or refrigerator box are
defective.







D54.21-1125-04

AR54.21-D-0021-
08A

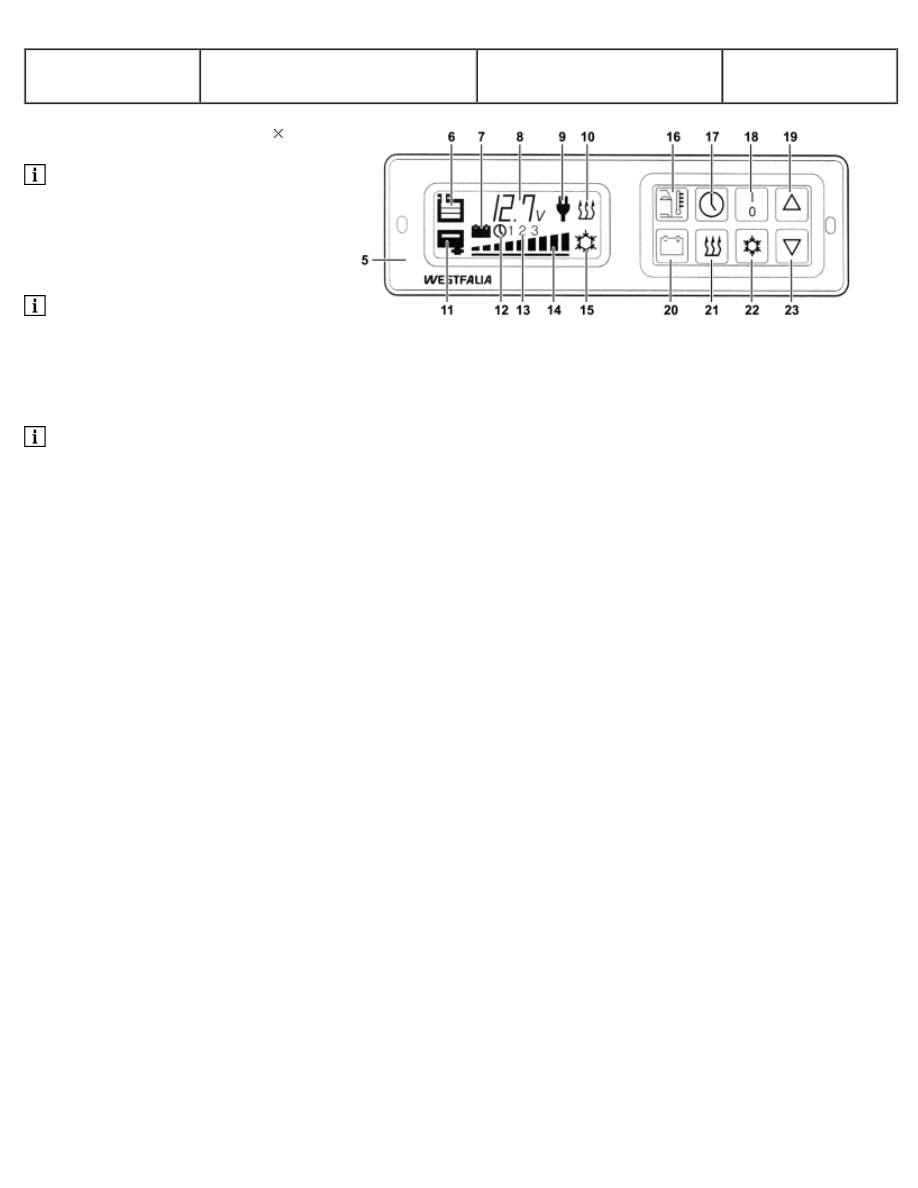

Carry out self-test for heater
temperature





1 Press down button (23) 8

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 The measured heater

temperature in °C or °F is
displayed in the multiple display
(8).

 If an F is displayed in the

multiple display (8), this means
that the values supplied by the
heater temperature sensor are
defective.







D54.21-1125-04

AR54.21-D-0021-
09A

Carry out self-test for battery
current





1 Press the down button (23) 9

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 Symbol for battery mode (7)

and the measured battery current
are displayed in the multiple
display (8).

 If an F is displayed in the

multiple display (8), this means
that the values of battery current
supplied are defective.







D54.21-1125-04

AR54.21-D-0021-
10A

Carry out self-test for refrigerator
and refrigerator box





1 Press the down button (23) 10

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 The cooling unit starts after 5

seconds.

 Symbol for refrigerator box,

refrigerator (15) and measured
current are displayed in the
multiple display (8). If the value is
4.5 to 5 A, the cooling unit is OK.







D54.21-1125-04

AR54.21-D-0021-
11A

Carry out self-test for heater





1 Press the down button (23) 11

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Check of multiple display (8).

 The blower starts after 5

seconds and the glow plug after
30 seconds.

 Symbol for stationary heater

mode (10) and measured current
are displayed in the multiple
display (8). If the value is 16 to 20
A, the heater is OK.







D54.21-1125-04

AR54.21-D-0021-
12A

Carry out self-test for outside
temperature button





1 Press the down button (23) 12

 Within 60 seconds after the

central electronics (5) is in self-
test mode

2 Press outside temperature
button (16).

3 Check of multiple display (8).

 If OK is displayed in the

multiple display (8), this means
that the outside temperature
button (16) is OK.

 If F is displayed in the multiple

display (8), this means that the
outside temperature button (16)
has a fault.







D54.21-1125-04
