Westfalia. Testing repair electrical manual - part 40

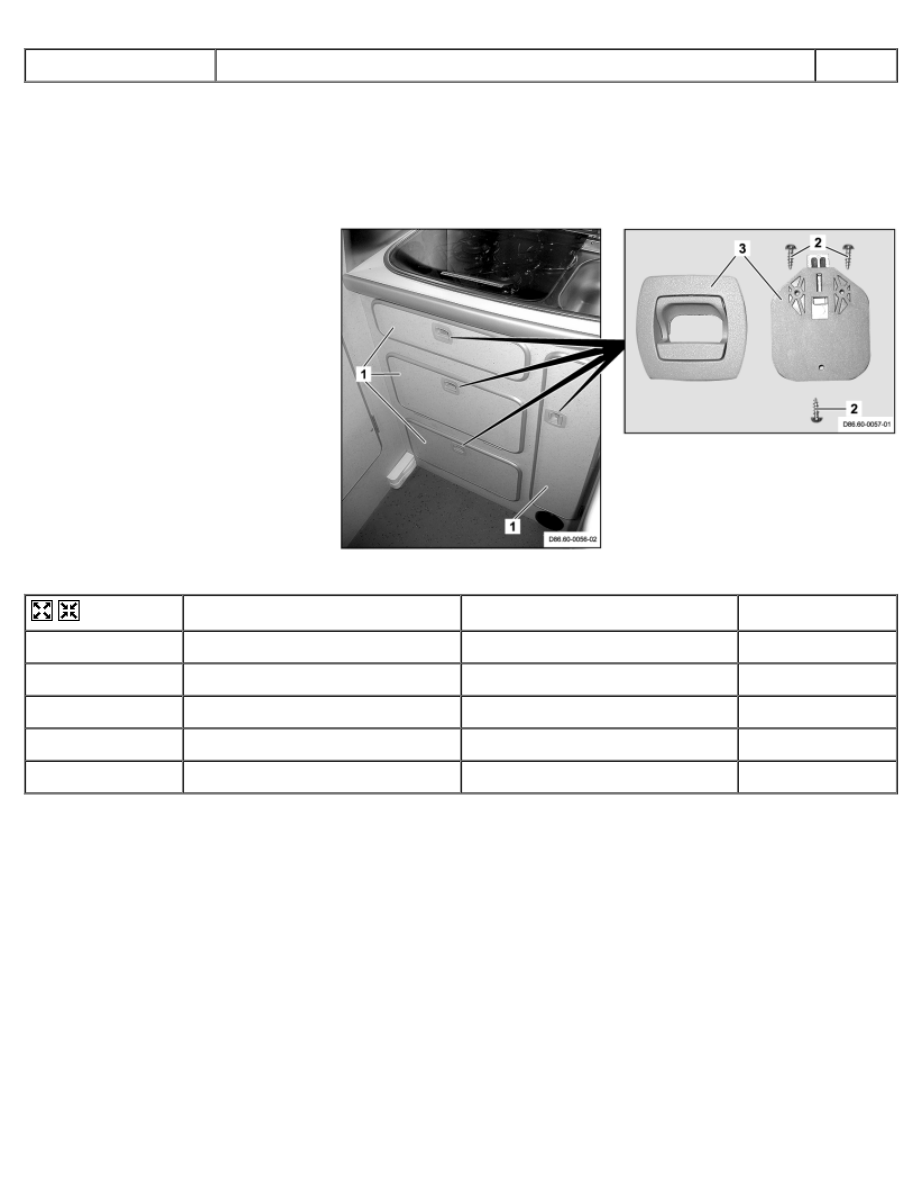

AR86.60-D-0025A

Remove/install drawer/flap lock

23.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Drawer/flap
2 Bolts
3 Lock







D86.60-0055-05



Remove/Install





1

Open drawer/flap (1)





2

Unscrew bolts (2) from lock (3)





3

Remove lock (3)





4

Install in the reverse order





5

Operational check

If necessary, adjust lock (3)



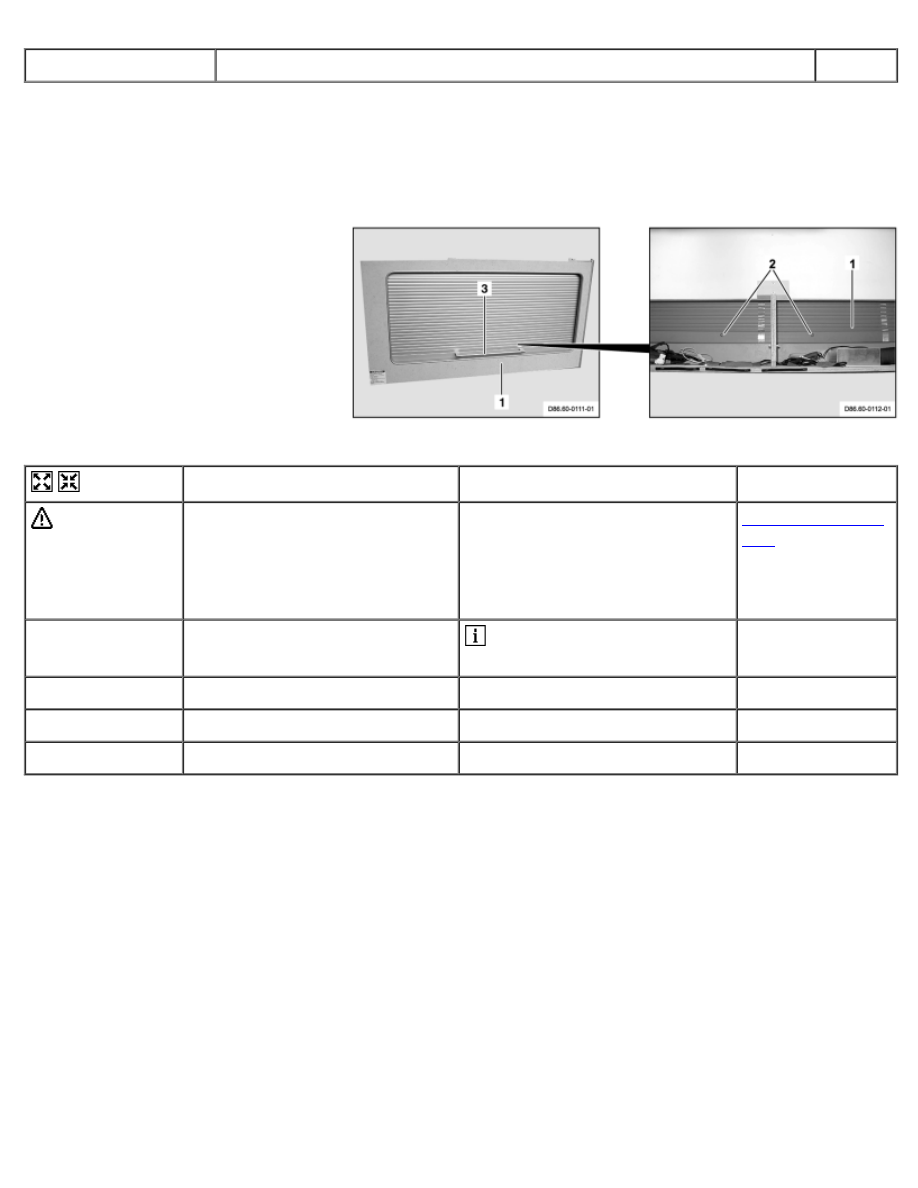

AR86.60-D-0027A

Remove/install retractable cover handle

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

Shown on longitudinal hanging
cabinet

1 Retractable cover
2 Bolts
3 Handle







D86.60-0113-04



Remove/Install





 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities.

No body parts should be within
the motion area when moving
doors, covers, flaps and
components.Always wear
protective gloves

AS00.00-Z-0025-
01A

1

Open retractable cover (1)

 Until screws (2) are

accessible.



2

Unscrew bolts (2)





3

Remove handle (3)





4

Install in the reverse order





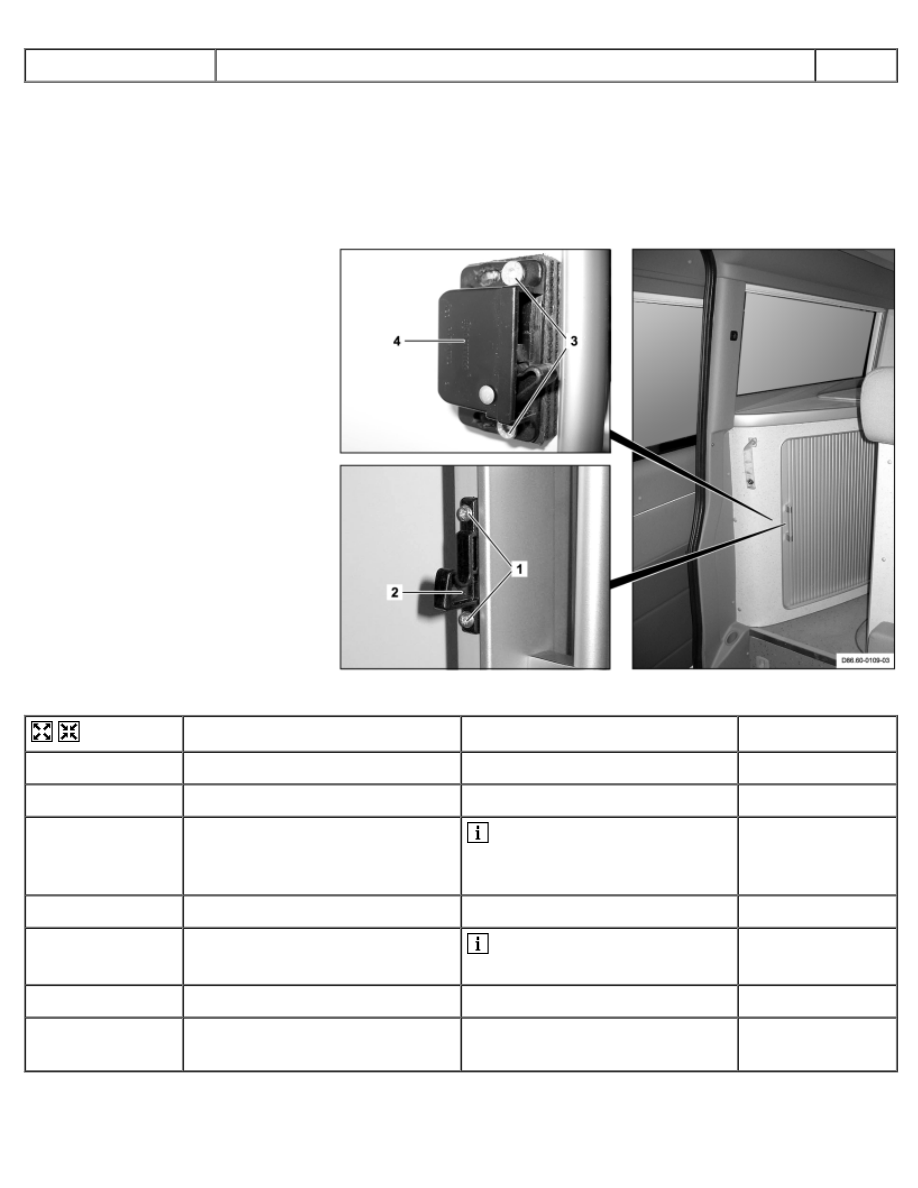

AR86.60-D-0028A

Remove/install retractable cover lock

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Cooling box stowage cabinet

1 Bolts
2 Latch plate
3 Bolts
4 Latch







D86.60-0110-06



Remove/Install





1

Open retractable cover





2

Remove screws (1)





3

Remove latch plate (2)

 Installation: Observe

installation position of latch plate
(2)



4

Remove bolts (3)





5

Remove latch (4)

 Installation: Observe

installation position of latch (4)



6

Install in the reverse order





7

Check whether latch locks and
unlocks properly





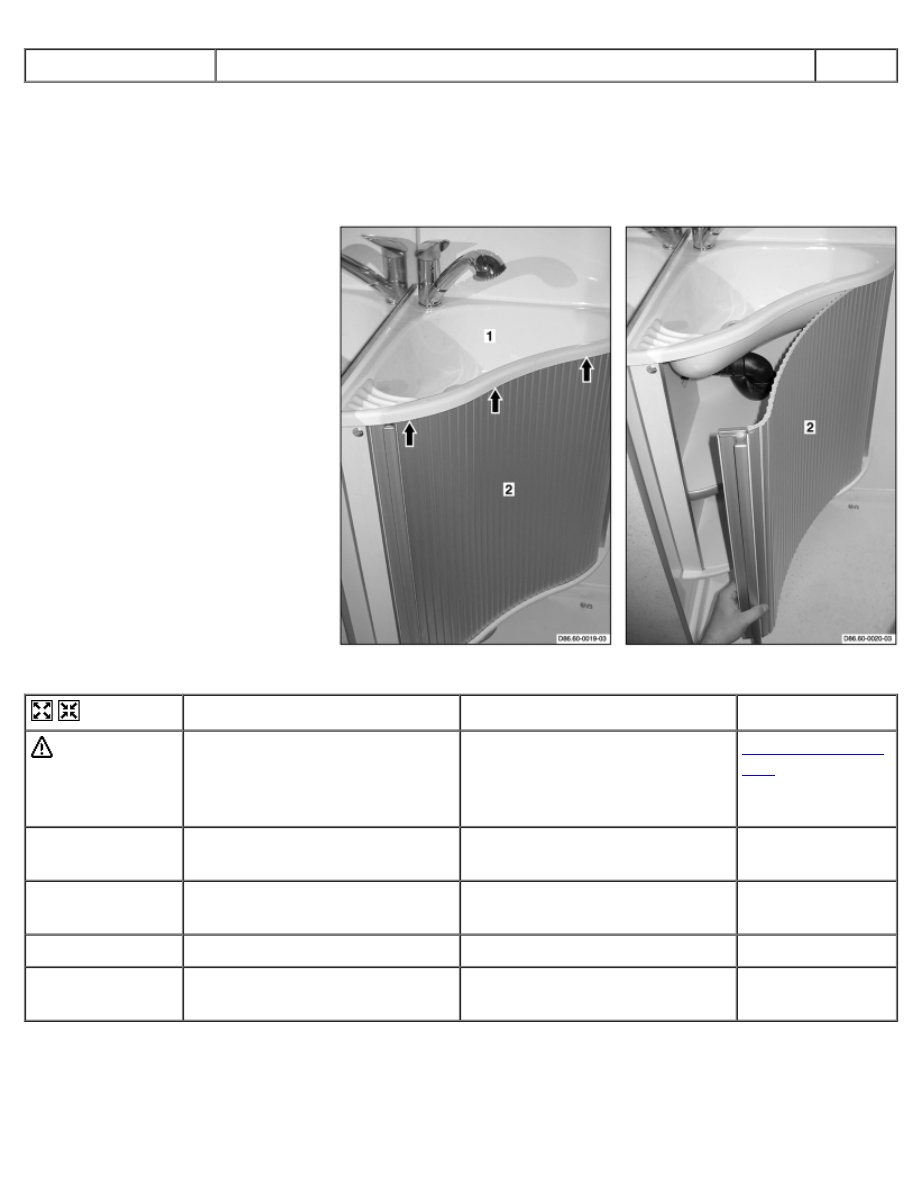

AR86.60-D-0029A

Remove/install retractable cover below sanitary block wash basin

24.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Wash basin
2 Retractable cover







D86.60-0021-06



Remove/Install





 Danger!

Risk of injury caused by body
parts becoming jammed, pinched
or severed by doors, covers,
flaps or by loose components

Keep body parts well clear when
moving doors, covers, flaps and
components. Wear protective
gloves and protective shoes.

AS00.00-Z-0025-
01A

1

Slightly raise wash basin (1) in
direction of arrow





2

Guide retractable cover (2) out of
guides





3

Install in the reverse order





4

Check retractable cover for easy
motion (2)





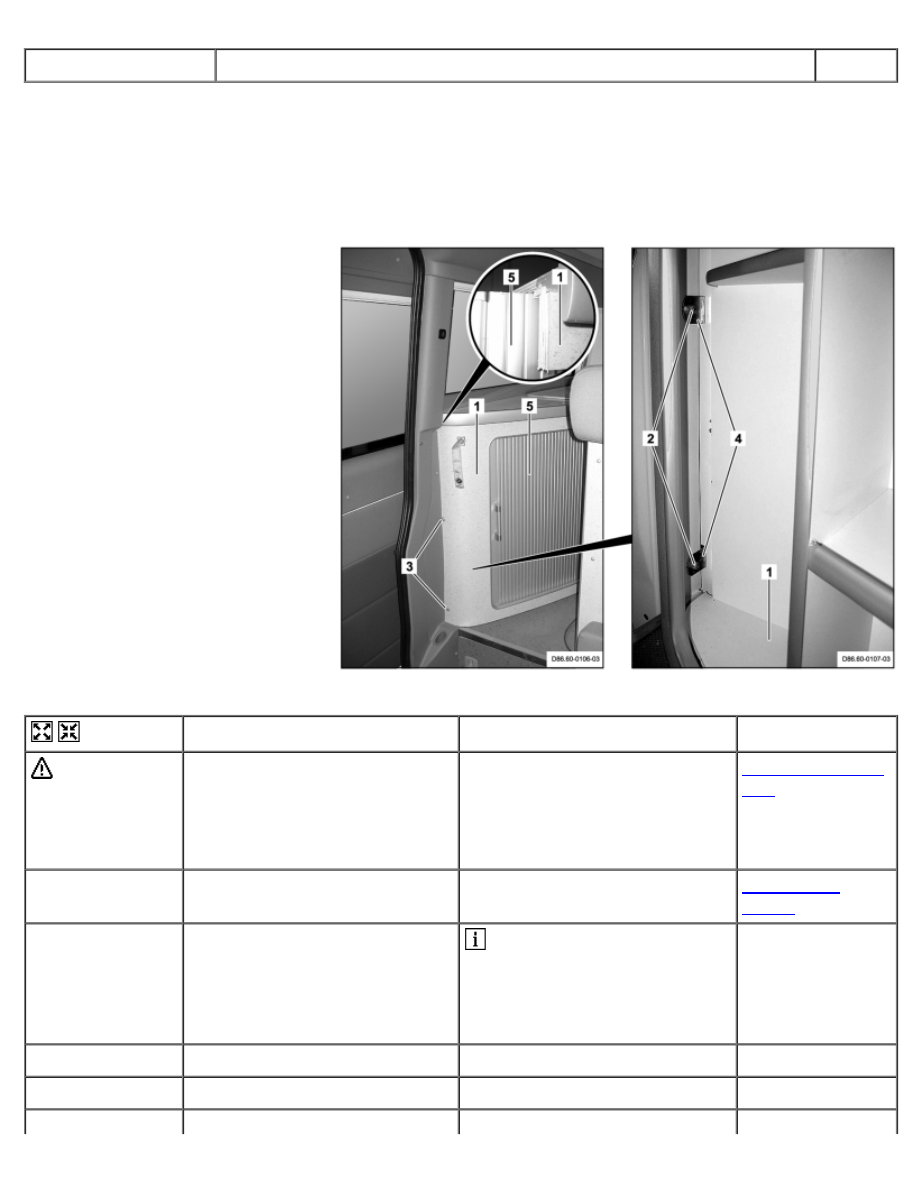

AR86.60-D-0031A

Remove/install retractable cover on cabinet

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Cooling box stowage cabinet

1 Stowage cabinet
2 Nuts
3 Bolts
4 Mounting bracket
5 Retractable cover







D86.60-0108-06



Remove/Install





 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities.

No body parts should be within
the motion area when moving
doors, covers, flaps and
components.Always wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove stowage cabinet (1)

Refrigerator box

AR86.60-D-
0045A





 Only loosen and pull away

from side wall of vehicle until
sufficient space is present for
extending the retractable cover
(5) from the stowage cabinet (1).



2

Unscrew nuts (2)





3

Remove screws (3)





4

Remove mounting bracket (4)





5

Remove lock on retractable
cover (5) and from stowage
cabinet (1)



AR86.60-D-
0028A

6

Remove handle from retractable
cover (5)



AR86.60-D-
0027A

7

Move retractable cover (5) out of
stowage cabinet (1)





8

Install in the reverse order





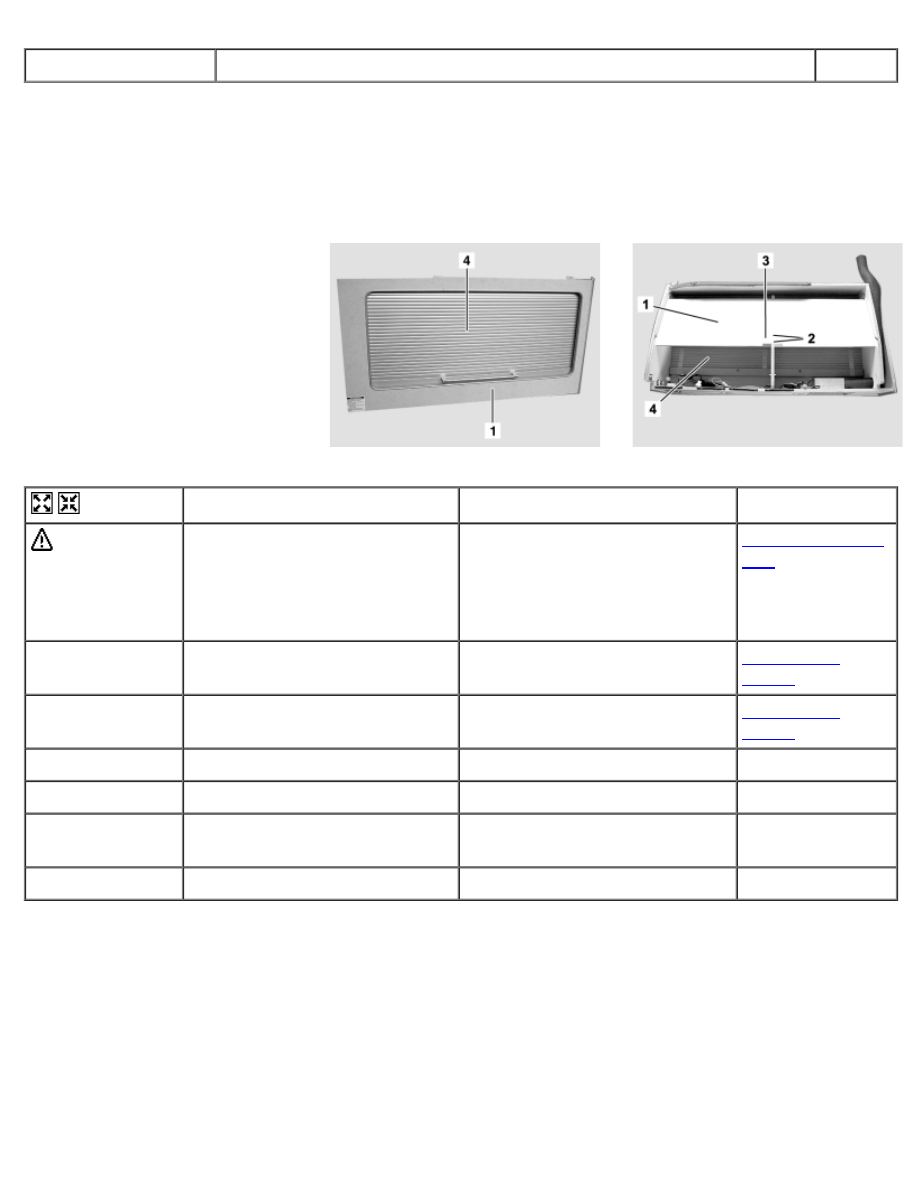

AR86.60-D-0031B

Remove/install retraceable cover on cabinet

2.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA





Longitudinal hanging cabinet

1 Longitudinal hanging cabinet
2 Bolts
3 Stop
4 Retractable cover









D86.60-0114-01

D86.60-0115-01



Remove/Install





 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities.

No body parts should be within
the motion area when moving
doors, covers, flaps and
components.Always wear
protective gloves

AS00.00-Z-0025-
01A

1

Remove longitudinal hanging
cabinet (1)



AR86.60-D-
0051B

2

Remove handle from retractable
cover (4)



AR86.60-D-
0027A

3

Unscrew bolts (2)





4

Remove stop (3)





5

Move retractable cover (4) out of
longitudinal hanging cabinet (1)





6

Install in the reverse order





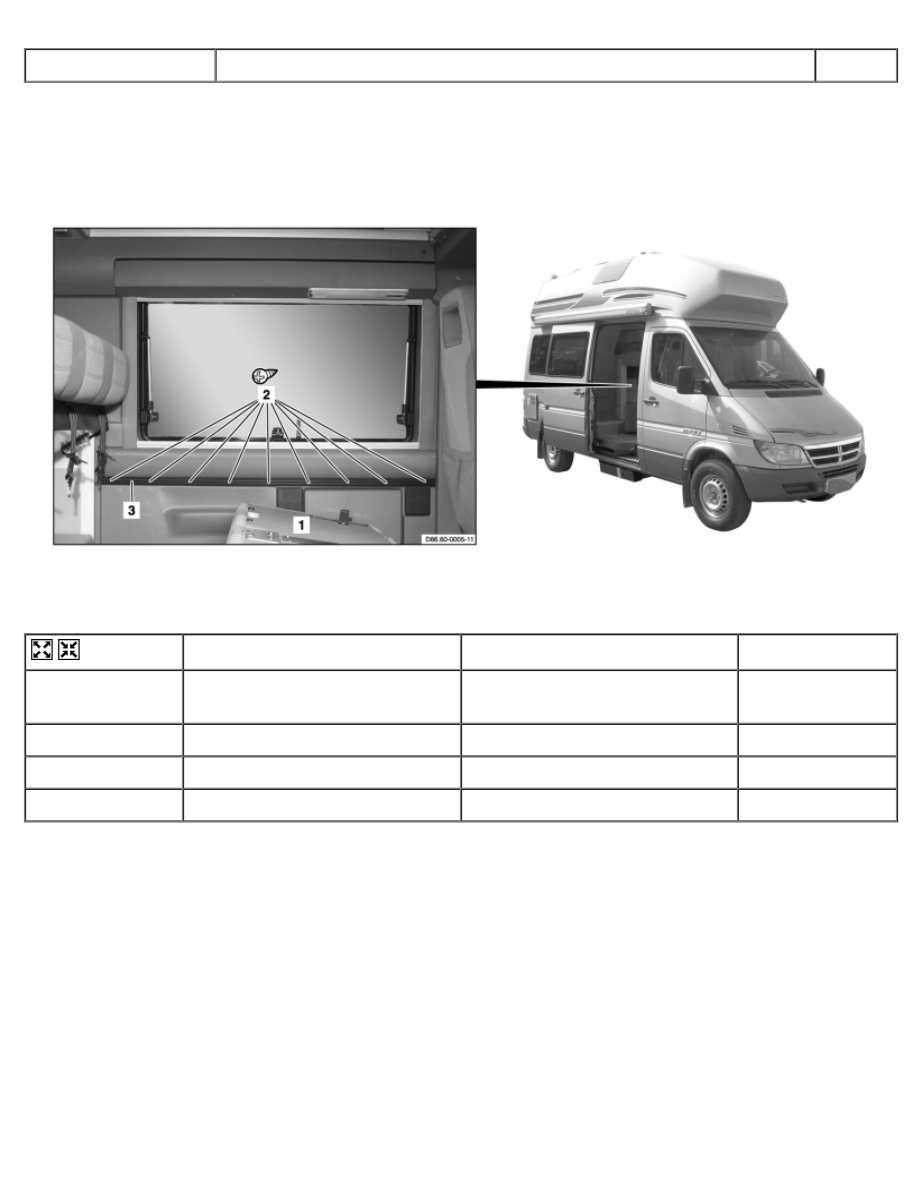

AR86.60-D-0033A

Remove/install fastening strip for table

7.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.60-0006-08

1 Backrest



2 Bolts



3 Fastening strip



Remove/Install





1

Fold back bench seat backrest
(1)





2

Remove bolts (2)





3

Remove fastening strip (3)





4

Install in the reverse order
