Westfalia. Testing repair electrical manual - part 39

AR86.60-D-0017A

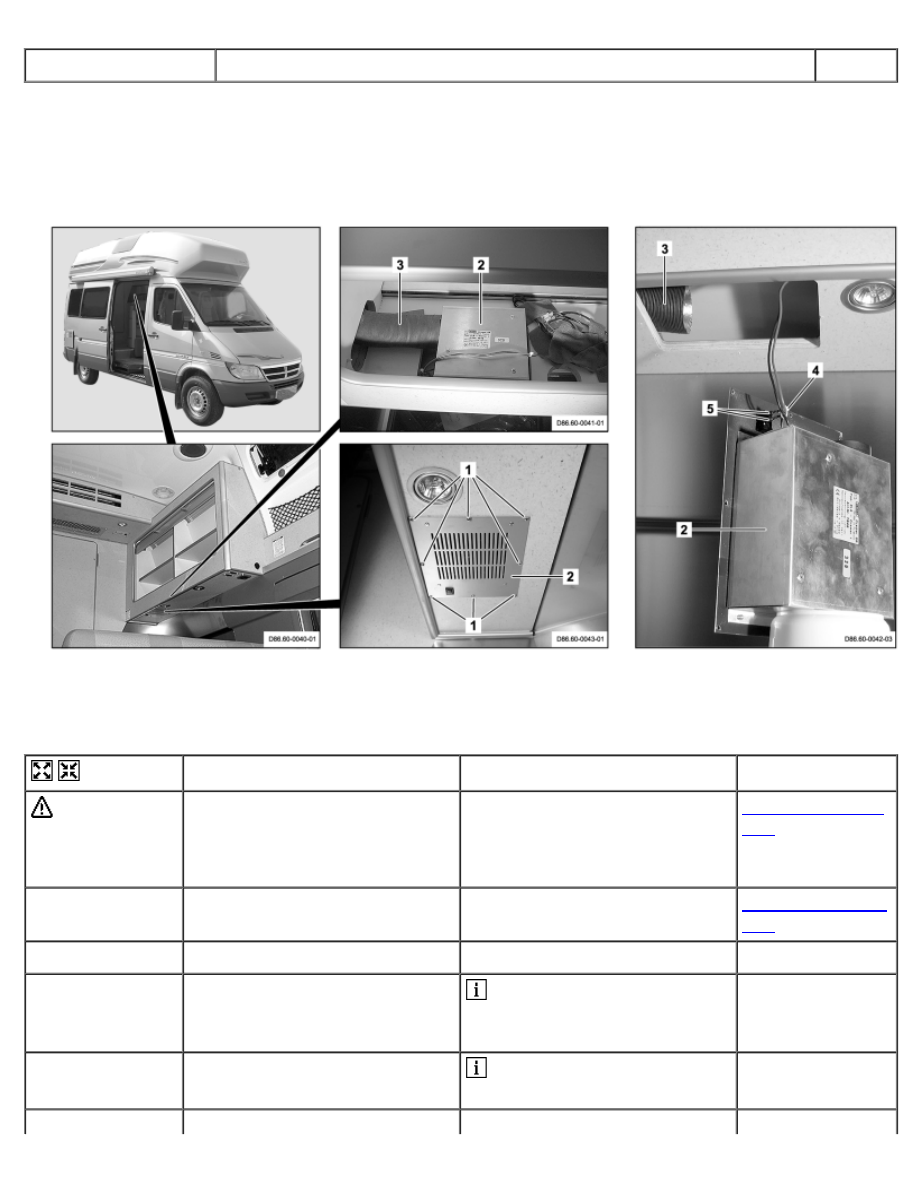

Remove/install range hood

4.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.60-0044-09

1 Bolts
2 Range hood



3 Bleed hose
4 Tie strap



5 Electrical connectors



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove floor

Lengthwise in hanging cabinet

AR86.60-D-0050-
01A

2

Remove bolts (1)





3

Remove range hood (2)
downward

 While doing this, remove

bleed hose (3) from range hood
(2)



4

Cut open tie strap (4)

 Installation: Use new tie

strap (4).



5

Disconnect electrical connectors
(5) from range hood switch (2)





6

Install in the reverse order





7

Perform a function test

 Switch on range hood (2)

(see operating instructions).



AR86.60-D-0018A

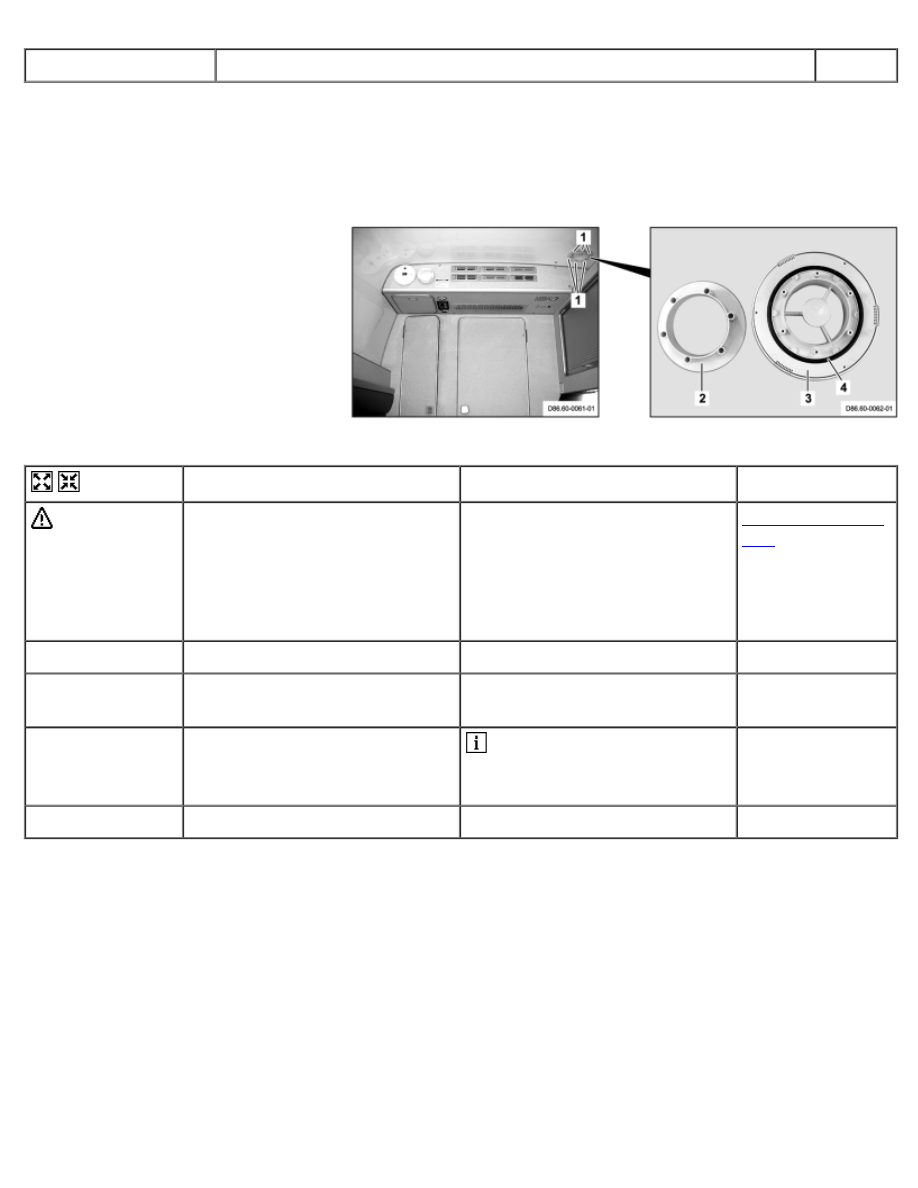

Remove/install forced ventilation in kitchen

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Forced ventilation, bottom
section
3 Forced ventilation, top section
4 Gasket







D86.60-0063-04



Remove/Install





 Danger!

Risk of death caused by falling
down from the roof of the
vehicle. Risk of injury to other
persons caused by falling objects
during work in the area of the
roof.

Work on or in the area of the
vehicle's roof may only be
performed on suitable equipment
(ladders, scaffolds, lifting
platforms). Sufficiently secure
the area to be worked in.

AS65.00-Z-0002-
01B

1

Remove bolts (1)





2

Remove forced ventilation
bottom section (2)





3

Remove forced ventilation top
section (3) from outside

 Installation: Ensure that seal

(4) in good condition and seated
correctly.



4

Install in the reverse order





AR86.60-D-0019A

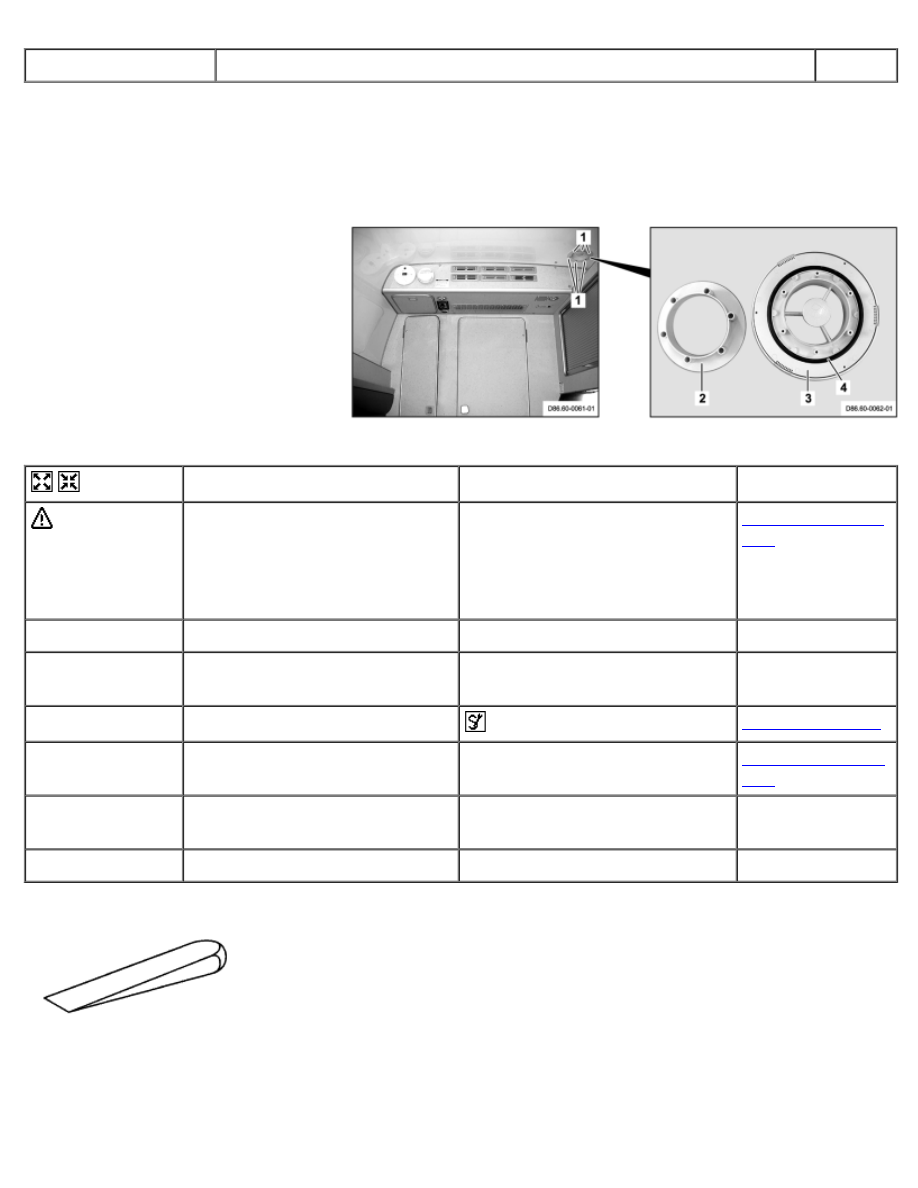

Remove/install range hood ventilation

21.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Range hood ventilation, bottom
section
3 Range hood ventilation, top
section
4 Butyl tape







D86.60-0063-04



Remove/Install





Danger!

Risk of death caused by falling
from vehicle roof. Risk of injury
to other persons caused by
falling objects during work in roof
area.

Perform work on and in area of
vehicle roof only with suitable
aids (ladders, scaffolding,
assembly platforms)Sufficiently
secure working area

AS65.00-Z-0002-
01B

1

Remove screws (1)





2

Remove range hood ventilation
bottom section (2)





3

Separate butyl cord

 Mounting wedge

110 589 03 59 00





Butyl tape

BR00.45-Z-1067-
01A

4

Unclip range hood ventilation top
section (3) and remove





5

Install in the reverse order











110 589 03 59 00







Mounting wedge







Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1067-
01A

12 x 1.5 mm butyl strip

170 795 11 98

AR86.60-D-0020A

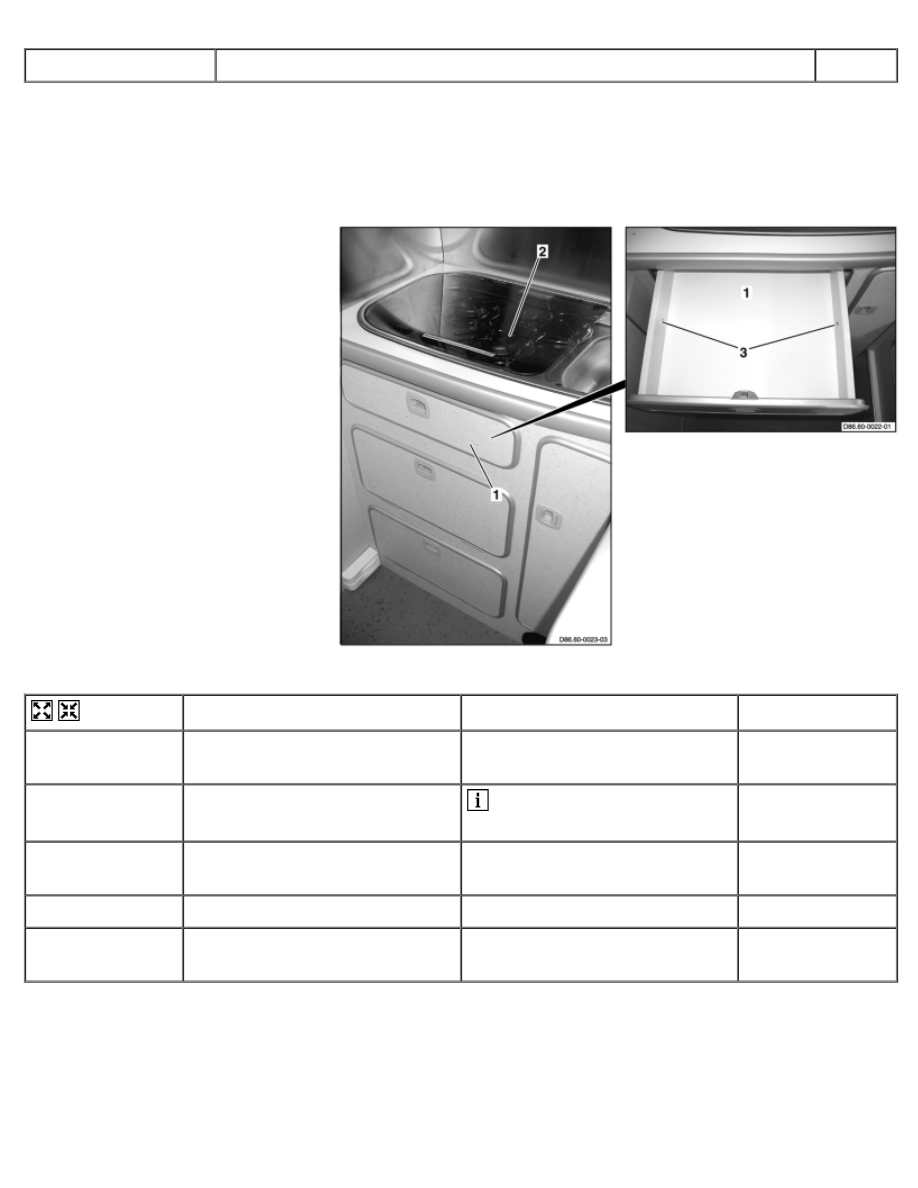

Remove/install drawer

16.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Drawer
2 Hot water heater/sink
combination
3 Bolts







D86.60-0024-06



Remove/Install





1

Open drawer (1) below hot water
heater/sink combination (2)





2

Unscrew bolts (3) in drawer (1)
on both sides

 Installation: Screw in bolts

(3) until resistance can be felt



3

Move drawer (1) out of drawer
rails toward front





4

Install in the reverse order





5

Check drawer (1) for easy motion
when opening and closing





AR86.60-D-0021A

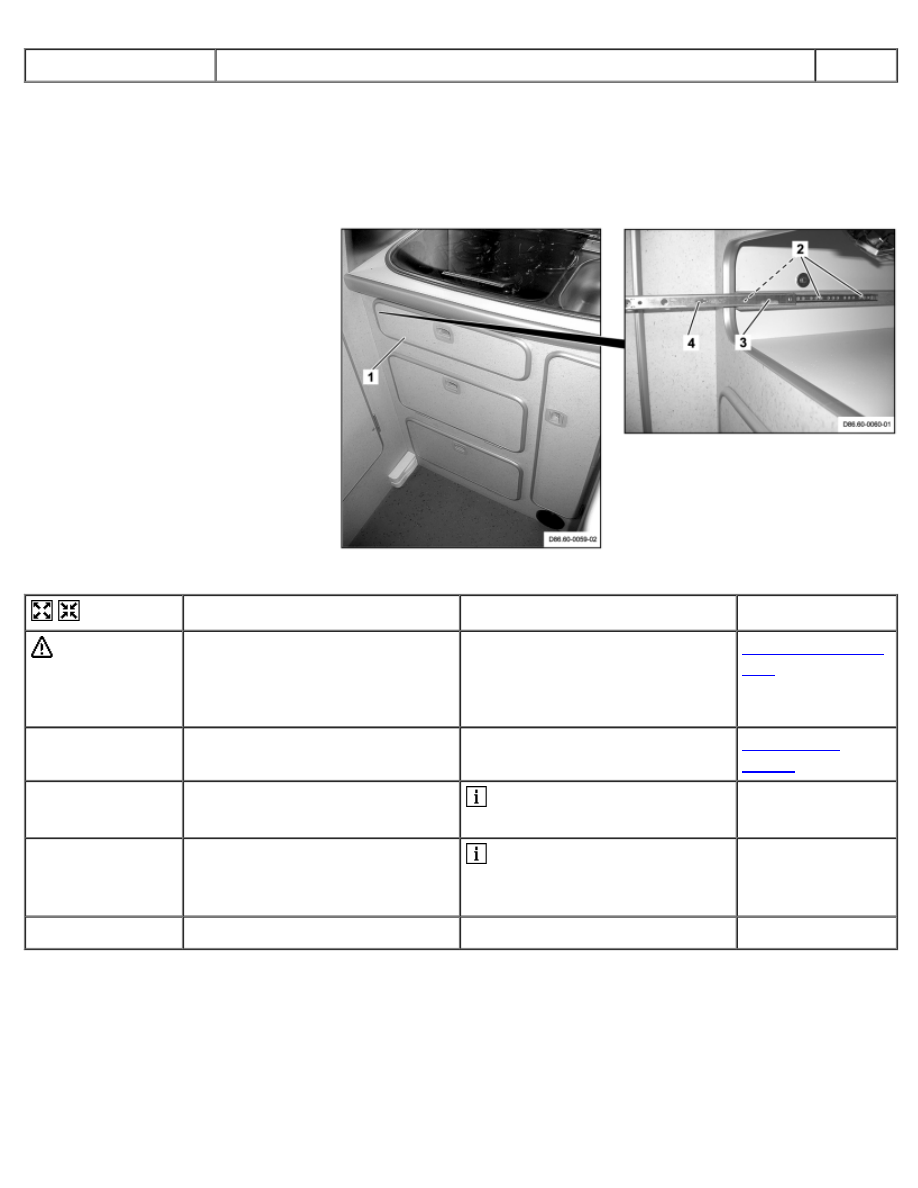

Remove/install drawer rail

21.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Drawer
2 Bolts
3 Drawers rail
4 Arrow







D86.60-0058-05



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

1

Remove drawer (1)



AR86.60-D-
0020A

2

Unscrew bolts (2) from drawer
rail (3)

 Adjust drawer rail (3) until

bolts (2) are accessible.



3

Remove drawers rail (3)

 Installation: Observe

direction of installation. Arrow (4)
on drawer rail (3).



4

Install in the reverse order





AR86.60-D-0022A

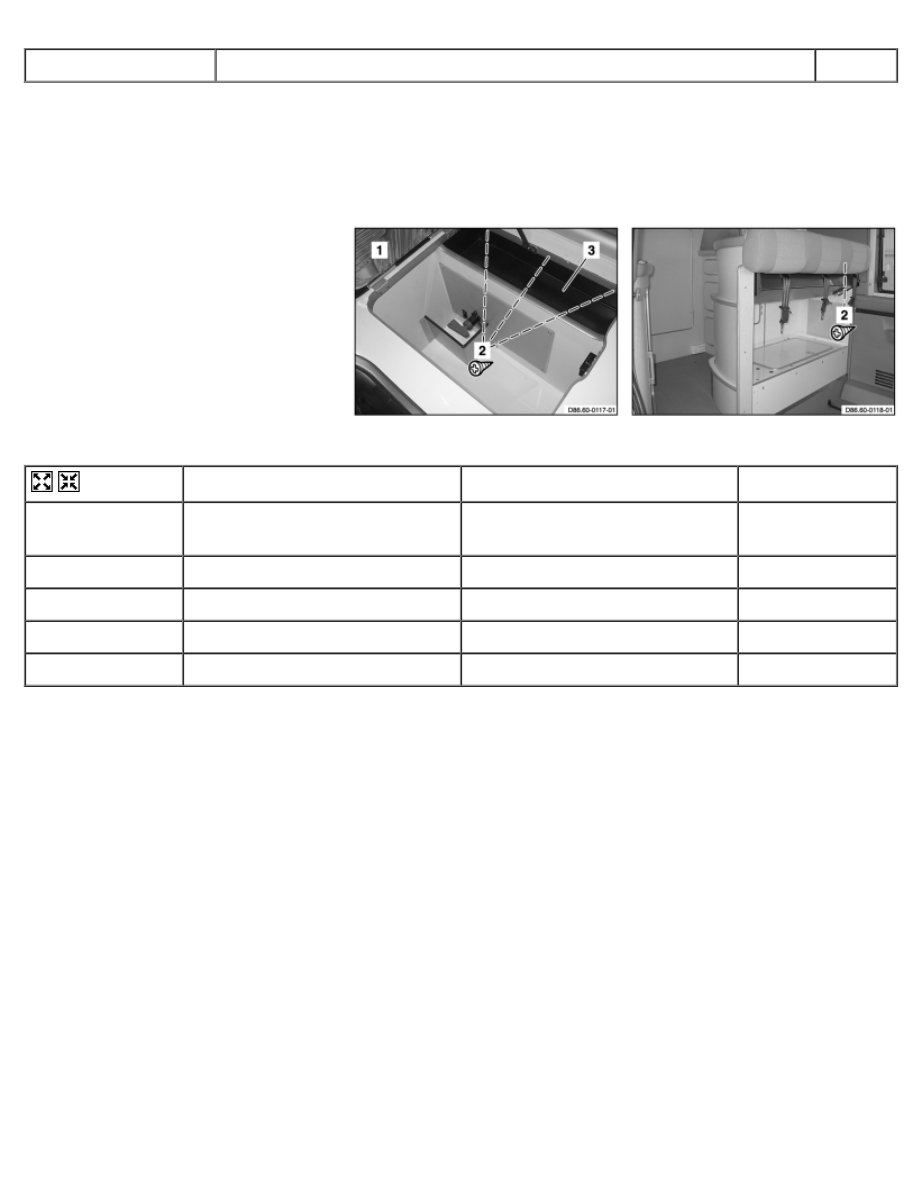

Remove/install utensil insert

15.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Drip pan
2 Bolts
3 Utensil insert







D86.60-0116-04



Remove/Install





1

Unlock bench seat and slide
toward front





2

Open drip pan (1)





3

Unscrew bolts (2)





4

Remove utensil insert (3)





5

Install in the reverse order
