Westfalia. Testing repair electrical manual - part 37

7

Unscrew bolts (6)





8

Pull out fittings (2)





9

Remove waste trap from shower
tray (1)



AR86.60-D-
0072A

10

Cut sealing compound (7)





11

Loosen shower tray (1) from floor
in sanitary block

 Pry out shower tray (1) in

area of door with suitable tool







 Carefully remove shower

tray (1) to prevent damaging
door and walls



12

Install shower tray (1)





13

Move hose (8) with grommet (9)
out of shower tray (1)





14

Disconnect electrical connector
(10)





15

Unpin electrical lines (11) from
plug housing (12)





16

Remove electrical lines (11) from
shower tray (1) with grommet
(13)





17

Remove shower tray (1)





Install





18

Prepare shower tray (1) for
installation



AR86.60-D-0009-
01A

19

Lift shower tray (1) into sanitary
block





20

Install electrical lines (11) in
shower tray (1) with grommet
(13)





21

Pin electrical lines (11) into plug
housing (12)





22

Connect electrical connector (10)



23

Install hose (8) with grommet (9)
in shower tray (1)





24

Coat floor of sanitary block with
glue

 Use suitable glue.



25

Lay shower tray (1) on sanitary
block floor





26

Uniformly distribute weights in

 Load with 15 kg and wait until

shower tray (1)

glue has cured

27

Mask sanitary block walls in area
(7) with masking tape





28

Apply sealing compound in area
(7)

 Use suitable sealing

compound



29

Install waste trap in shower tray
(1)



AR86.60-D-
0072A

30

Insert fittings (2)





31

Screw in screws (6)





32

Apply sealing compound
between excrement tank and
fittings (2)

Sikaflex 221 sealing compound

BR00.45-Z-1032-
01A

33

Install sanitary block wash basin



AR86.60-D-
0009A

34

Install toilet



AR86.30-D-
0074A

35

Check wastewater system for
leakage



AR86.30-D-
0071A

36

Check fresh water system for
leakage



AR86.30-D-
0065A

37

Insert cover (5)





38

Screw in bolts (4)





39

Install caps (3)





Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1032-
01A

Sikaflex 221 sealing compound

001 989 64 20

AR86.60-D-0001A

Remove/install kitchen element

8.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Nut
2 Gas line
38 Bolts







D86.60-0126-05

D86.60-0128-09

3 Air nozzle
4 Screw
5 Bolts



6 Covering
7 Bolts



27 Bolts
28 Clip

D86.60-0134-09

8 Bolts
9 Utensil insert
10 12-V main switch
11 Bolts



12 Locking plate
13 Bolts
14 12 V main switch carrier plate
15

 Screw



16 Bolts
17 Covering

D86.60-0138-09

18 Bolts



22 Bolts



25 Covering

20 Head restraint strip
21 Bolts

23 Protective strip
24 Bolts

26 Belt support

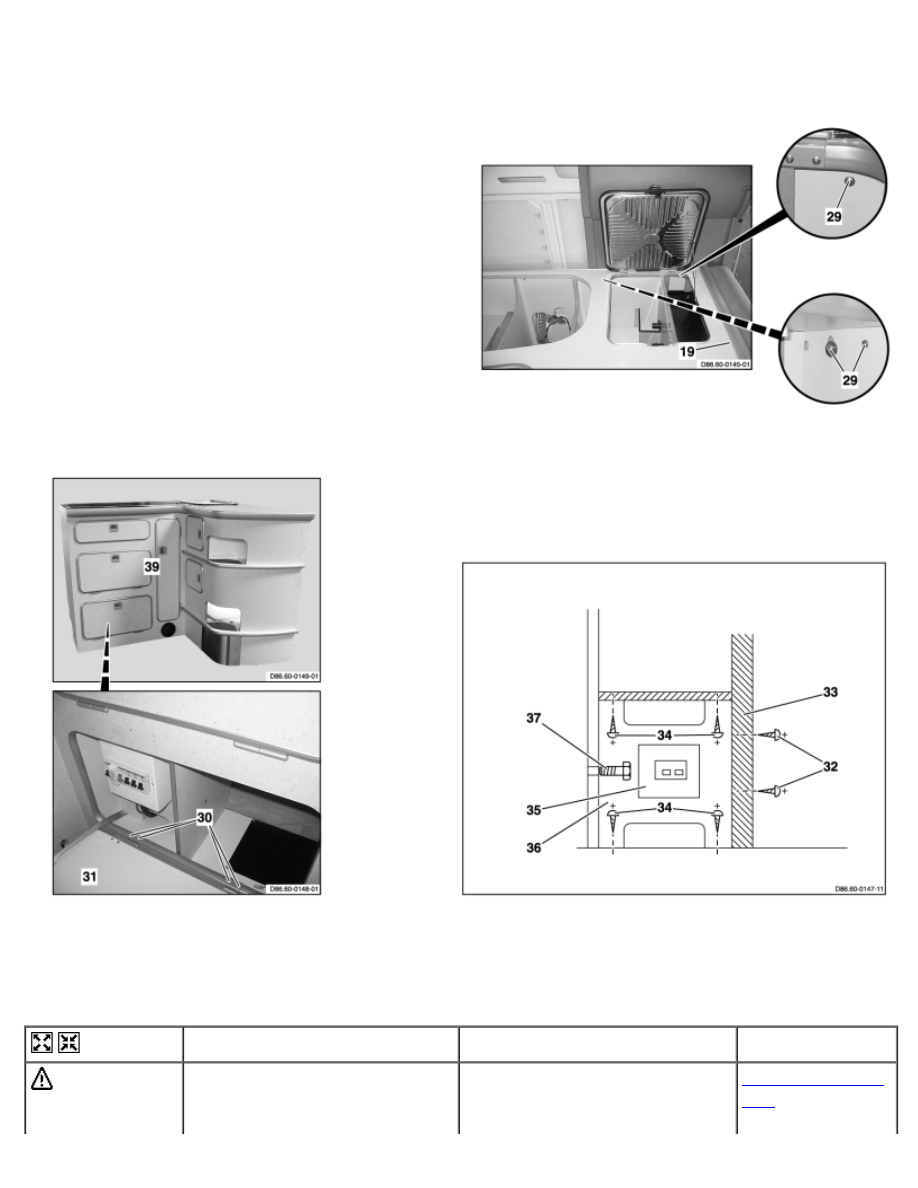

19 Seal
29 Bolts







D86.60-0144-11

D86.60-0146-09

30 Bolts
31 Flap
32 Bolts



33 Partition wall
34 Bolts
35 110-V circuit breaker



36 Bracket
37 Screw
39 Kitchen element



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.

AS00.00-Z-0017-
01B

Deburr replacement panels.

 Danger!

Injury hazard from doors,
covers, flaps or loose
components pinching or cutting
off extremities.

No body parts should be within
the motion area when moving
doors, covers, flaps and
components.Always wear
protective gloves

AS00.00-Z-0025-
01A

 Danger!

Risk of deathfrom coming into
contact with electrical parts of
the 110 V system Injury hazard
from burns caused by an electric
shock or direct power flow
through body parts

Do not touch voltage conducting
parts in the 110 V system.

AS00.00-Z-0027-
01A

 Danger!

Explosion hazard from ignition
of gas exiting the gas line system
of the vehicleInjury hazard to
skin and eyes due to burns

Before starting work, ensure that
all ignition sources are
eliminated, if necessary
completely empty gas
systemWear protective clothing.

AS86.00-Z-0004-
01A

1

Remove bench



AR91.21-D-
4000A

2

Remove bed extension



AR91.75-D-
0010A

3

Remove fuse box

On belt support

AR54.15-D-
1256A

4

Remove cooker/sink combination

AR86.60-D-
0010A

5

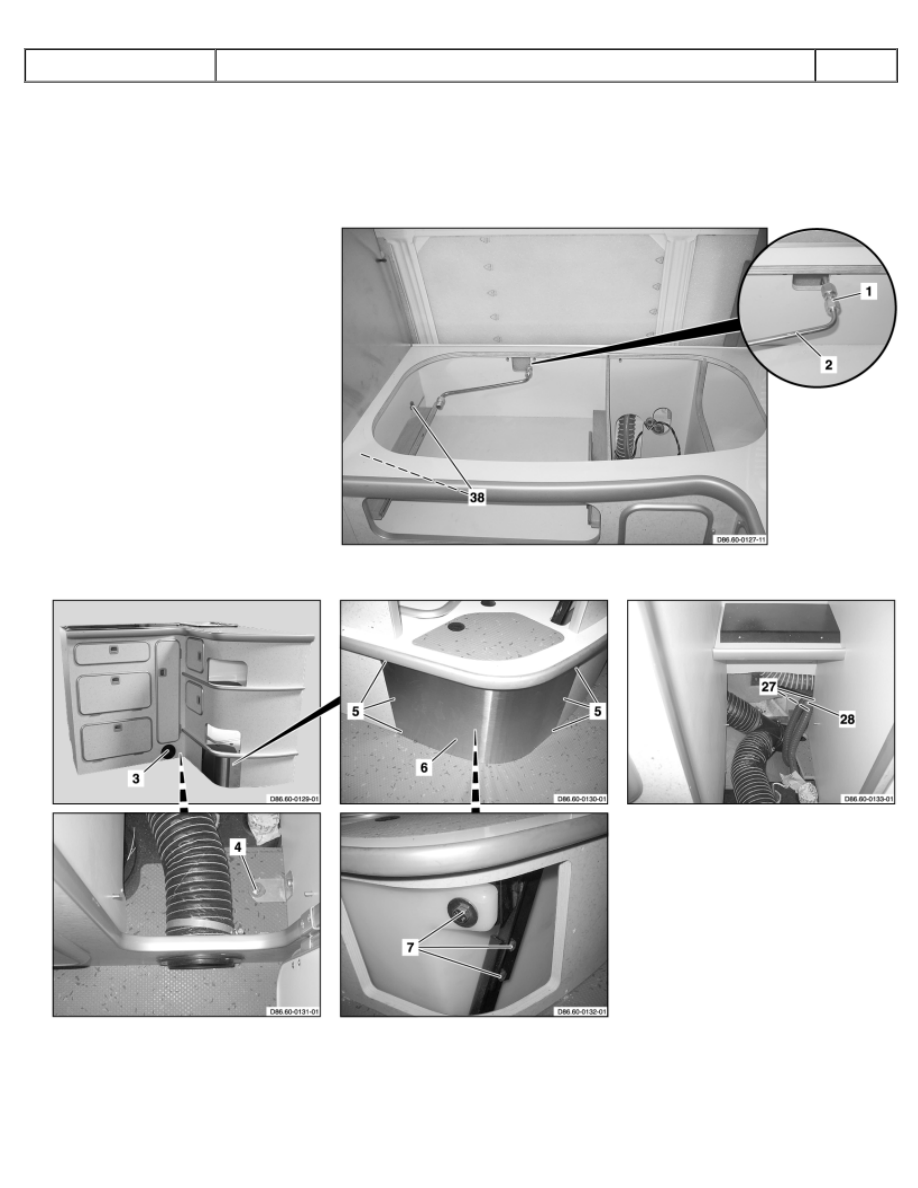

Unscrew nut (1)





6

Remove gas line (2)





7

Remove gas sensor



AR54.65-D-
0011A

8

Remove air outlet (3)

Kitchen element air outlet

AR83.70-D-
3000A

9

Remove bolts (27).





10

Remove clamp (28)





11

Unscrew bolt (4)





12

Unscrew bolts (5).





13

Remove covering (6)





14

Unscrew bolts (7).





15

Unscrew bolts (8) from utensil
insert (9)





16

Remove utensil insert (9)





17

Turn 12 V main switch (10) to
"OFF" position





18

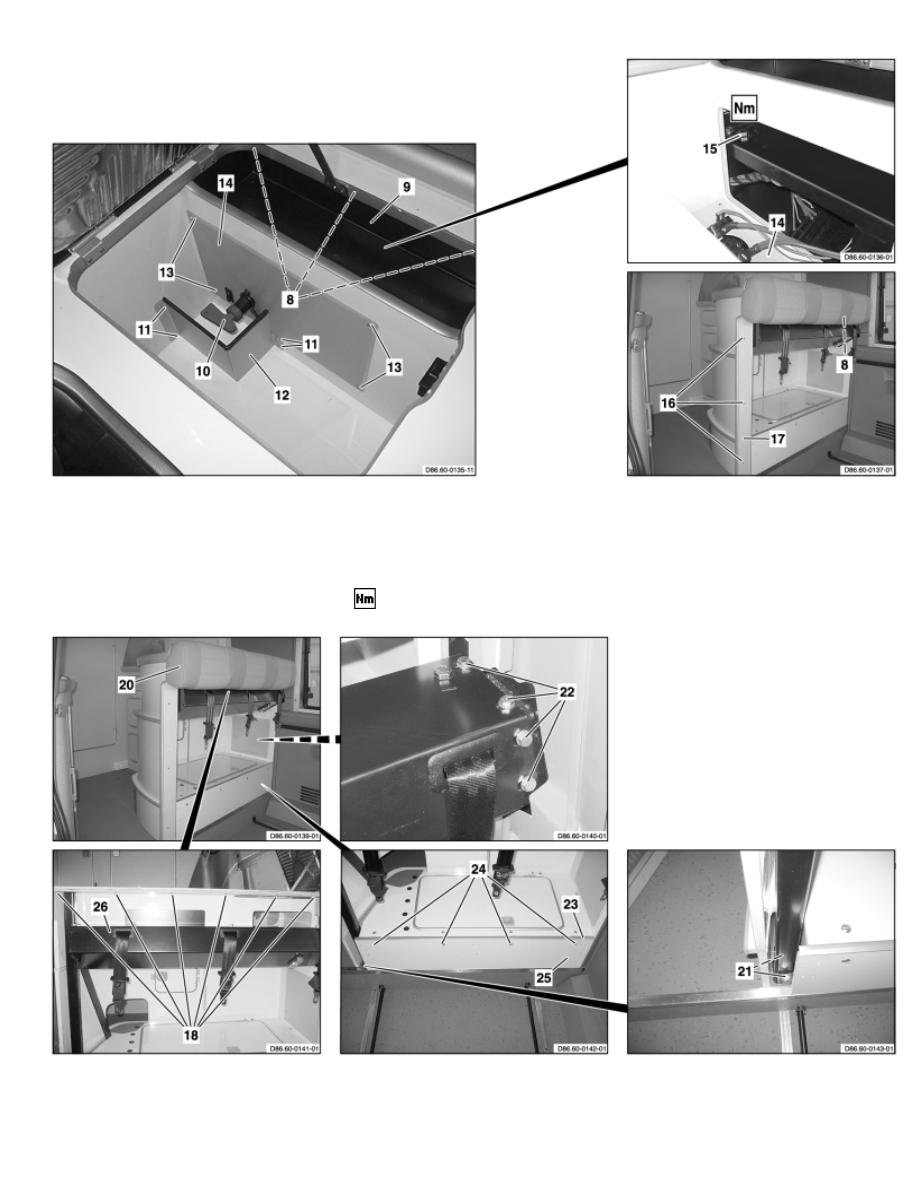

Unscrew bolts (11).





19

Remove locking plate (12)





20

Unscrew bolts (13).





21

Lay 12 V main switch carrier
plate (14) down to side





22

Loosen screw (15)

 Bolt, automatic belt retractor

to rear seat

BA91.40-N-1009-
01A

23

Remove caps from screws (16)





24

Remove bolts (16)





25

Remove covering (17)





26

Loosen screws (18)





27

Separate sealing seam (19)

 Installation: Use suitable

sealant



28

Remove head restraint strip (20)





29

Remove bolts (21).





30

Remove bolts (22).





31

Pull off protective strip (23)





32

Remove bolts (24).





33

Remove covering (25)





34

Remove belt support (26)

 Remove belt support (26)

with aid of helper to prevent
damage



35

Remove bolts (30).





36

Remove flap (31)





37

Remove bolts (32).





38

Slide partition wall (33) to side





39

Remove bolts (34).





40

Fold over 110-V circuit breaker
(35) with bracket (36)





41

Remove screw (37)





42

Remove bolts (38).





43

Remove kitchen element (39)

 Helper required



44

Install in the reverse order





45

Function test

 Check all affected

components for proper function



 Seat belts/emergency tensioning retractors

Number

Designation

Model
903.662
with code
ZU8, Z29

BA91.40-N-1009-
01A

Bolt, automatic belt retractor to
rear seat



Nm 38
