Westfalia. Testing repair electrical manual - part 35

AR86.30-D-0077A

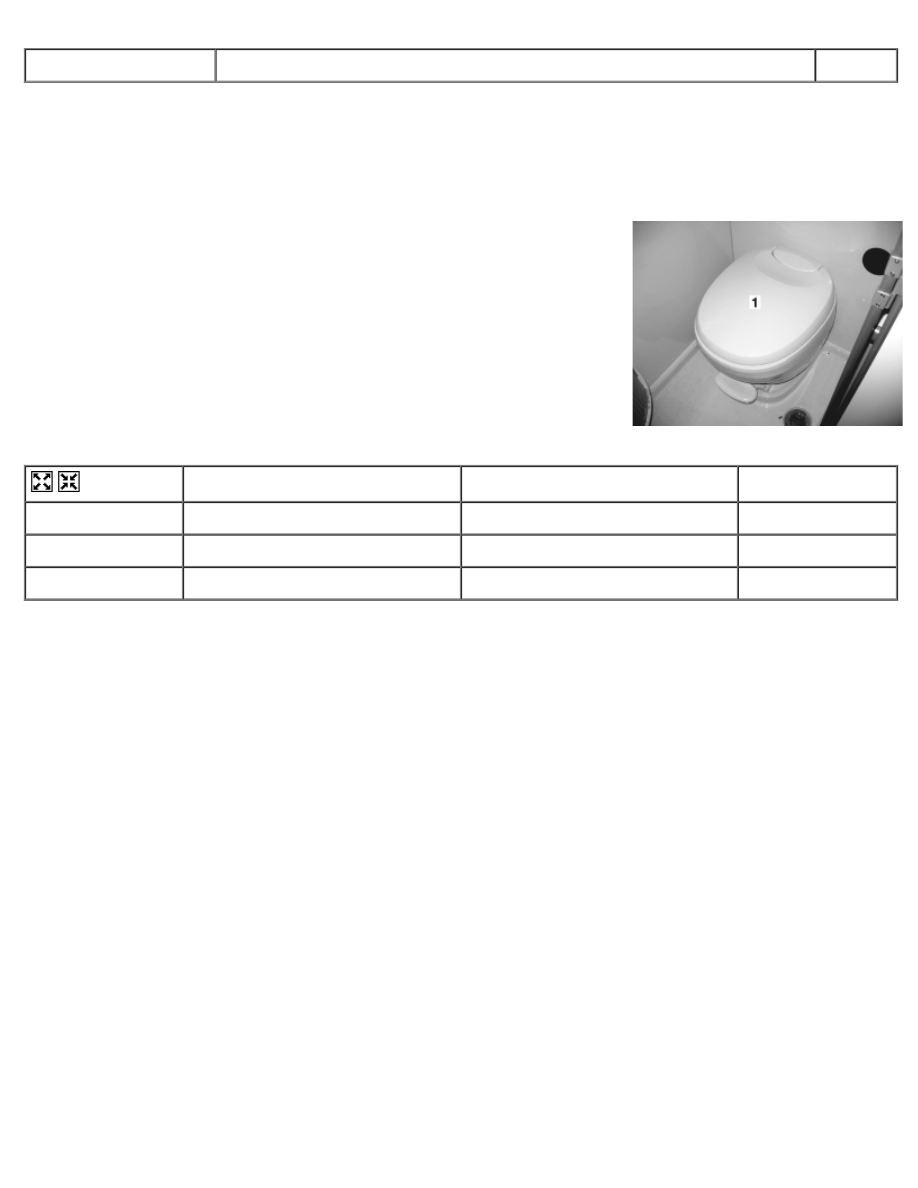

Remove/install toilet cover

23.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Toilet cover







D86.30-0040-01



Remove/Install





1

Open toilet cover (1)





2

Remove toilet cover (1) upward





3

Install in the reverse order





AR86.30-D-0078A

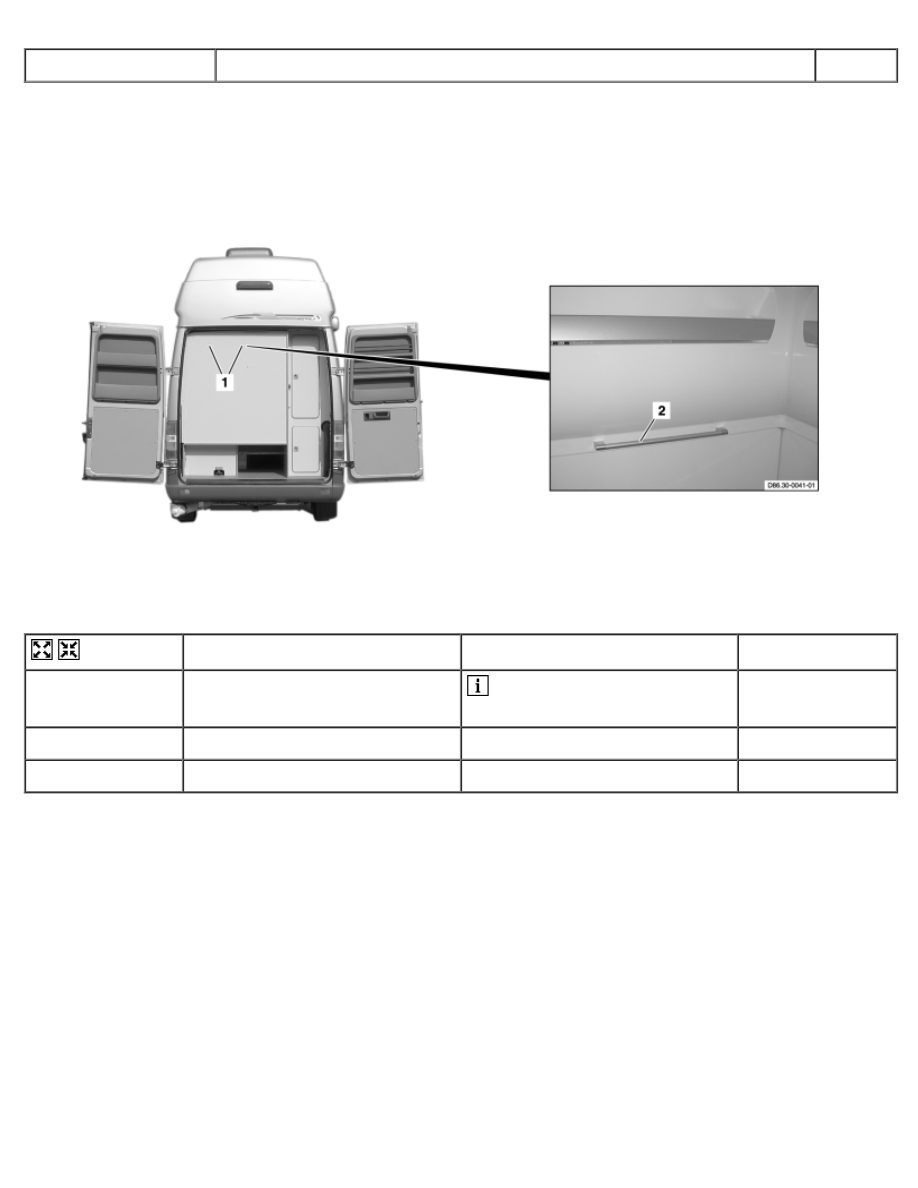

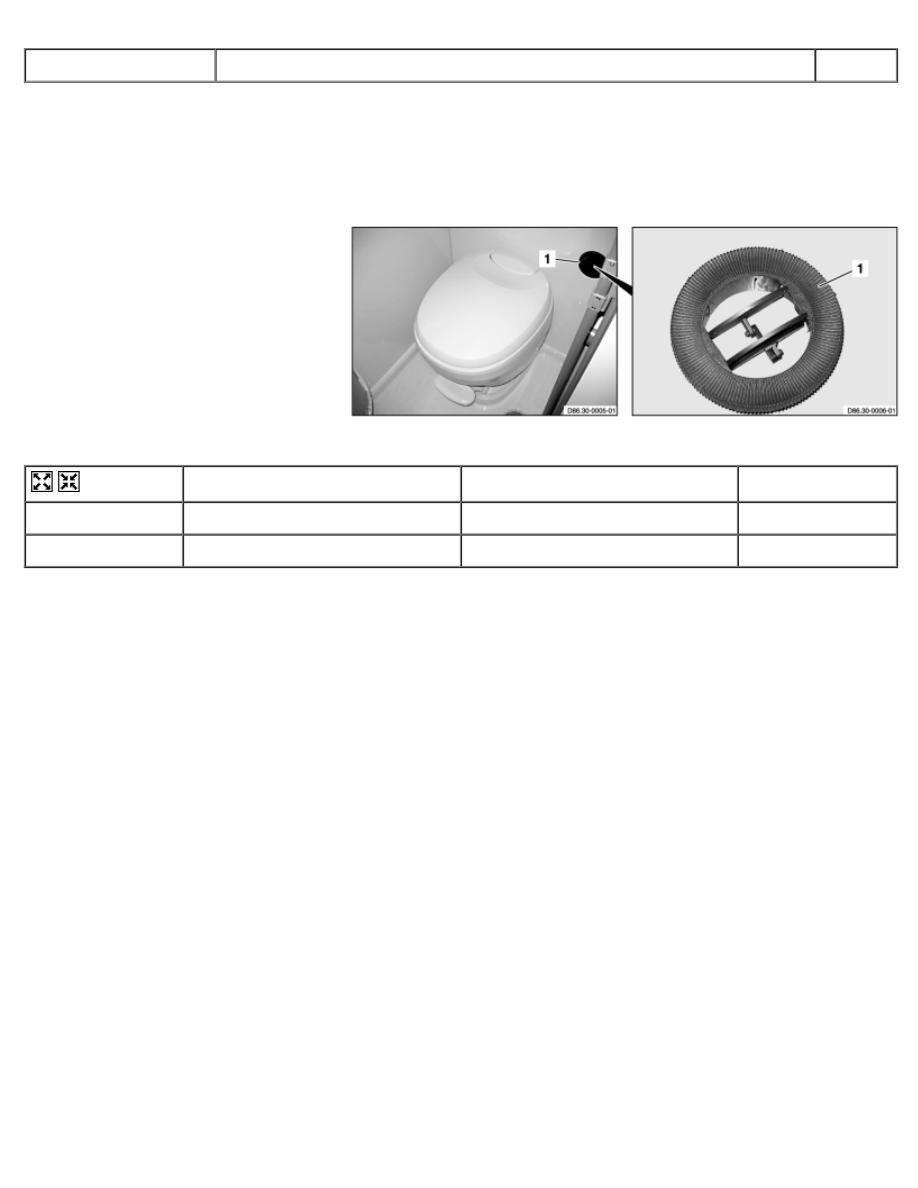

Remove/install sanitary block outlet cover

28.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Outlet cover







D86.30-0007-04



Remove/Install





1

Remove outlet cover (1)





2

Install in the reverse order





AR86.30-D-0079A

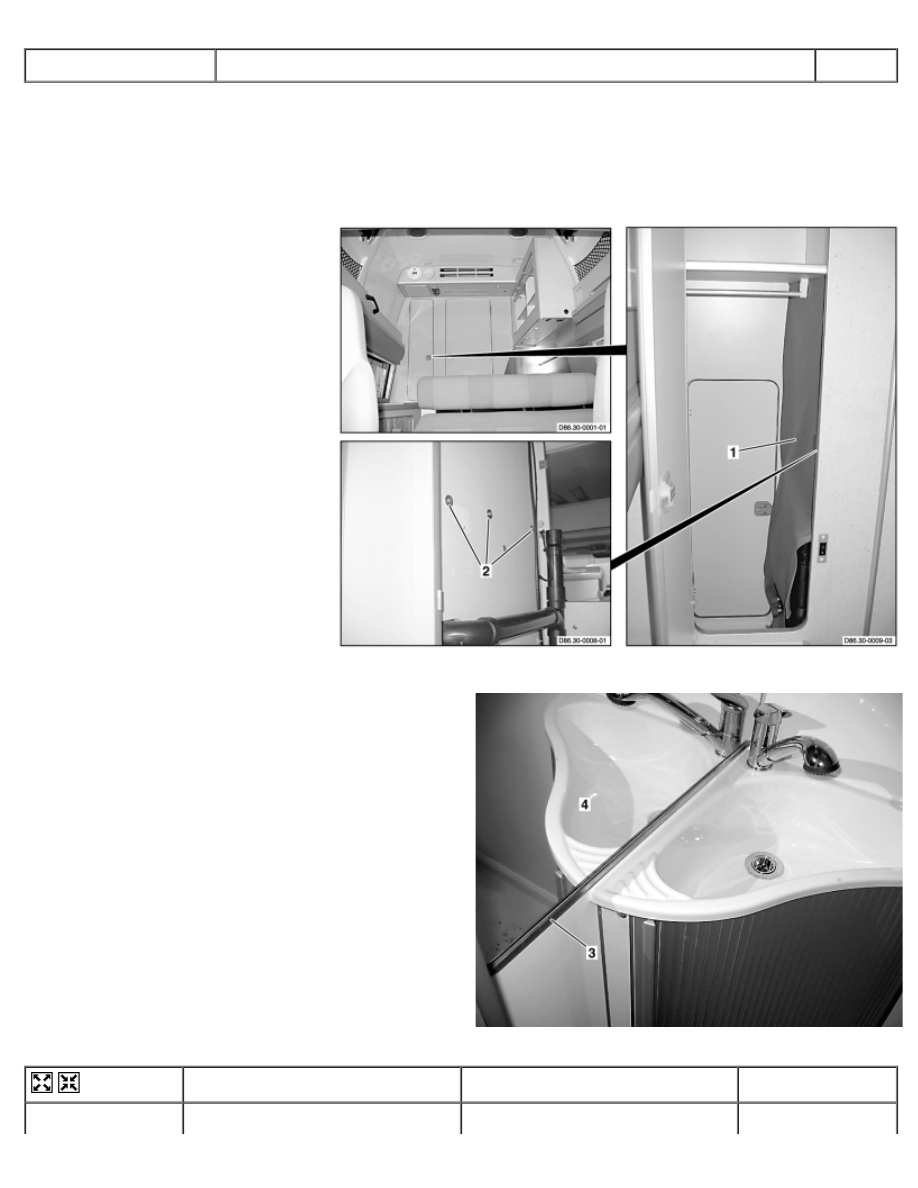

Remove/install sewer water connection ventilation valve in sanitary
block wash basin

24.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Curtain
2 Air admission valve







D86.30-0004-06



Remove/Install





1

Slide curtain (1) to side





2

Unscrew air admission valve (2)

 Installation: Grease air

admission valve thread (2) with
lubricant.



3

Install in the reverse order





AR86.30-D-0080A

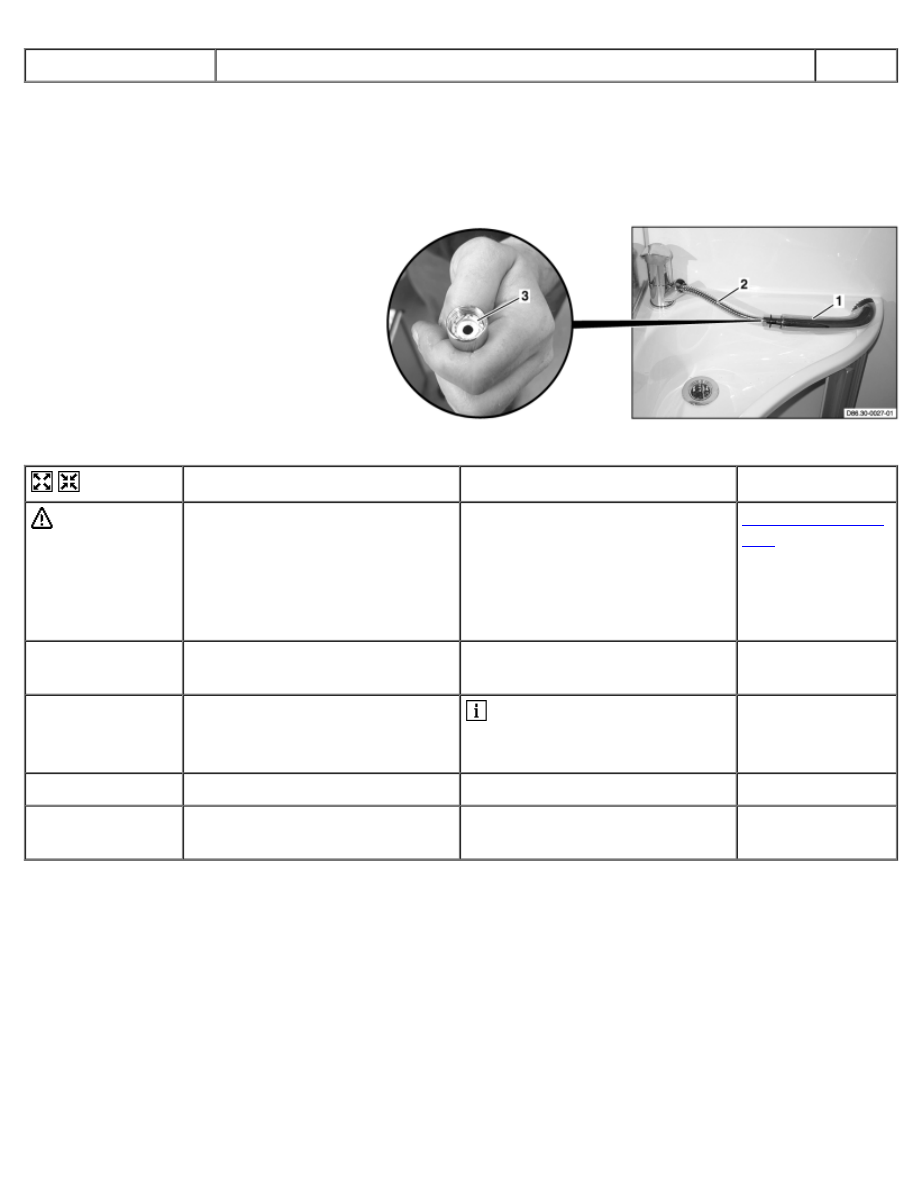

Remove/install sanitary block shower head

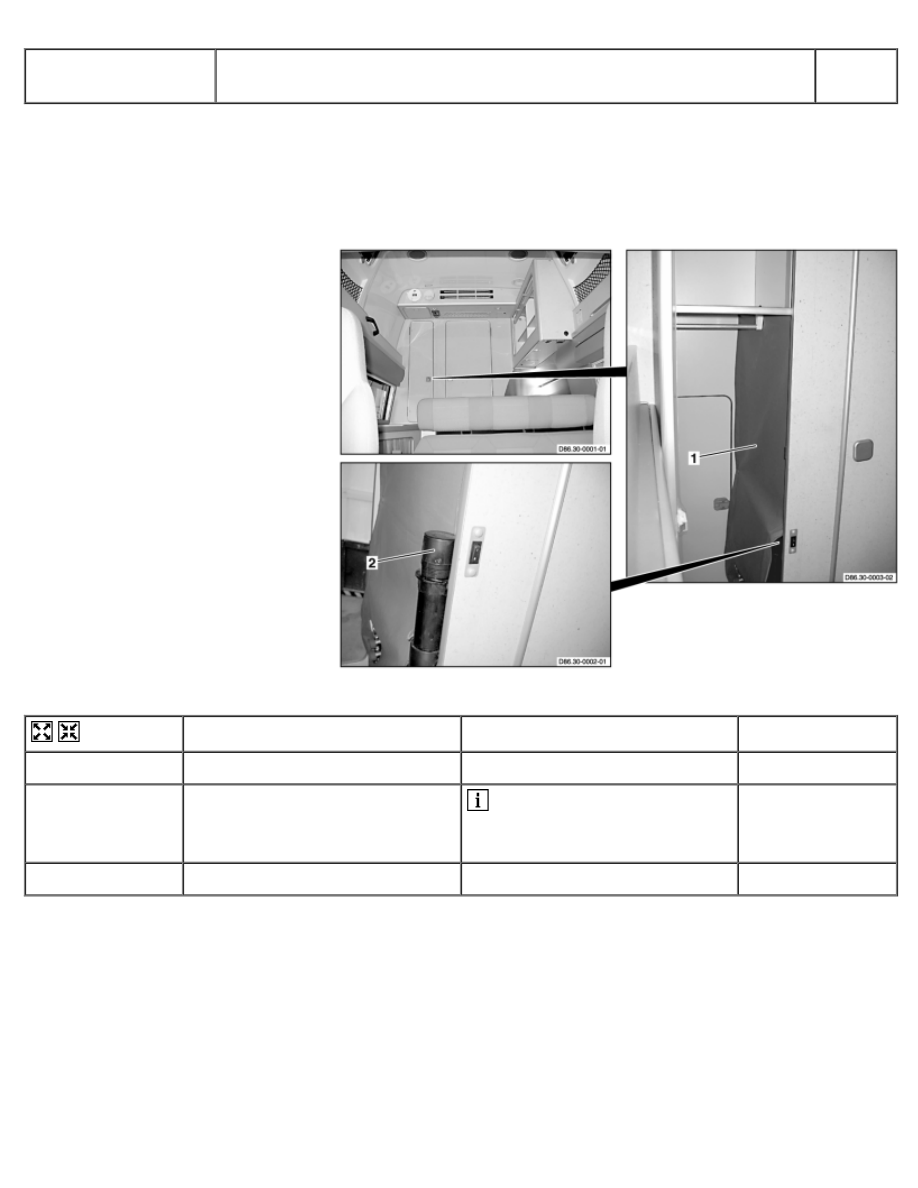

27.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Shower head
2 Shower hose
3 O-ring







D86.30-0028-04



Remove/Install





 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

AS86.00-Z-0002-
01A

1

Pull out shower head (1) with
shower hose (2)





2

Unscrew shower head (1)

 Installation: Check O-ring

(3) for damage, replace if
necessary.



3

Install in the reverse order





4

Check shower head (1) for
leakage





AR86.30-D-0081A

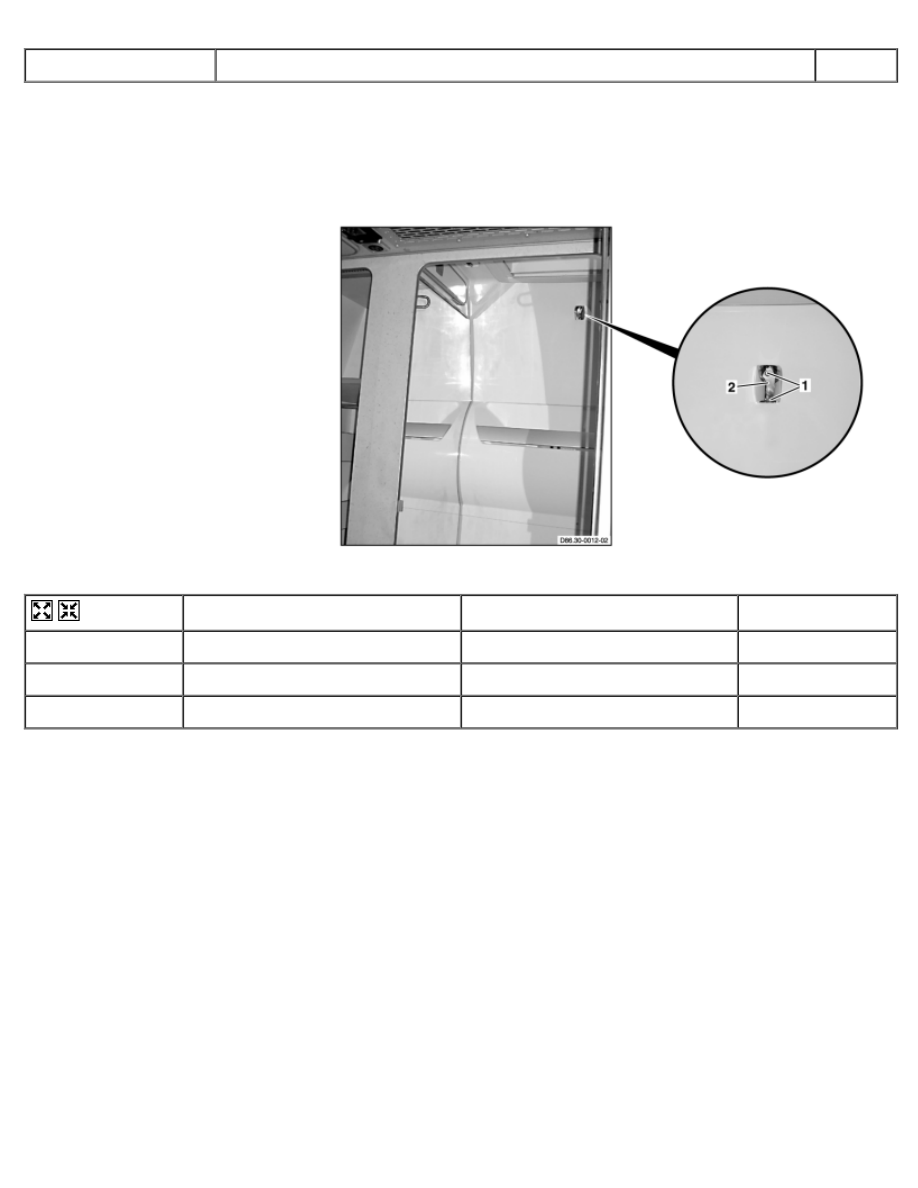

Remove/install sanitary block mirror

27.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Curtain
2 Bolts







D86.30-0010-06

3 Rail
4 Mirror







D86.30-0011-11



Remove/Install





1

Remove curtain (1)





2

Unscrew bolts (2)





3

Remove strip (3)





4

Unscrew mirror (4)

 Carefully remove and install

mirror (4) to prevent mirror glass
from breaking.



5

Install in the reverse order





AR86.30-D-0082A

Remove/install sanitary block shower head bracket

27.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Bolts
2 Shower head bracket







D86.30-0013-05



Remove/Install





1

Remove bolts (1)





2

Remove shower head bracket (2)



3

Install in the reverse order





AR86.30-D-0083A

Remove/install sanitary block towel holder

27.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0042-08

1 Bolts



2 Towel holder



Remove/Install





1

Remove bolts (1)

 Helper holds towel holder (2)

on sanitary block



2

Remove towel holder (2)





3

Install in the reverse order
