 Danger!

Risk of death caused by vehicle
slipping or toppling off of the
lifting platform.

Align vehicle between the
columns of the hydraulic hoist
and position the four support
plates below the hoist support
points specified by the vehicle
manufacturer.

AS00.00-Z-0010-
01A

 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Drain excrement tank (1)

 See Operator's Manual



2

Remove caps (3)





3

Remove bolts (4)





4

Remove covers (5)





5

Remove sealing compound
between excrement tank (1) and
fittings (2)



BR00.45-Z-1032-
01A

6

Remove toilet



AR86.30-D-
0074A

7

Unscrew bolts (6)





8

Pull out fittings (2)





9

Loosen clamp (7)





10

Detach bleed hose (8)





11

Disconnect electrical connector
(9)





12

Unscrew nut (10)





13

Loosen tensioning belt (11)





14

Unscrew the bolts (12).





15

Remove anchoring lug (13)





16

Remove spare wheel (14)

 See Operator's Manual



17

Loosen bayonet locks (15)





18

Remove hose (16)





19

Remove sealing compound
between vehicle floor and fittings
(17) (arrow)



BR00.45-Z-1032-
01A

20

Lift excrement tank (1)

 Until screws (18) are

accessible.



21

Remove bolts (18)





22

Remove excrement tank (1)

 Installation: Check gasket

(19) on slide (20) for damage,
replace if necessary, otherwise
leakage can occur on the
excrement tank (1).



23

Install in the reverse order





24

Check wastewater system for
leakage



AR86.30-D-
0071A

Auxiliary repair materials

Number

Designation

Order number

BR00.45-Z-1032-
01A

Sikaflex 221 sealing compound

001 989 64 20

AR86.30-D-0074A

Remove/install toilet

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

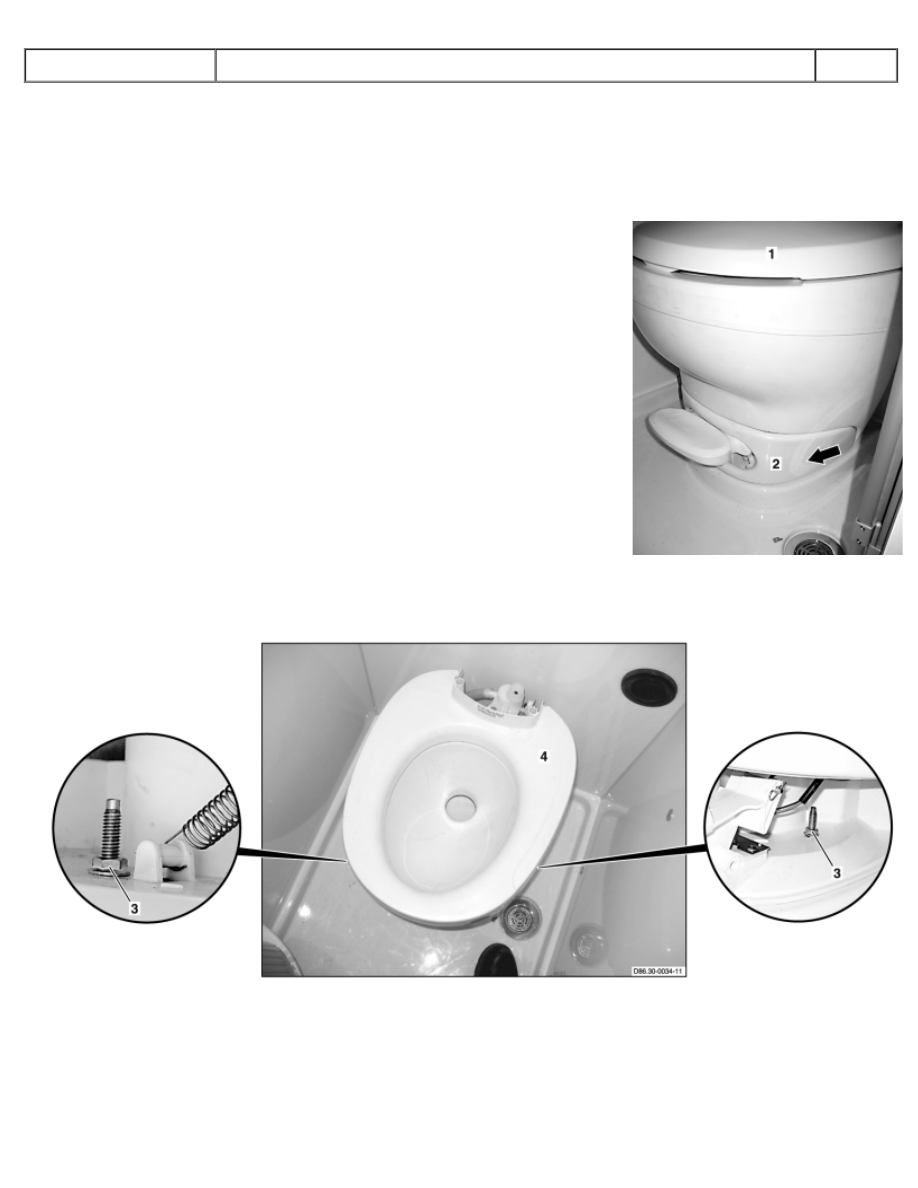

1 Toilet cover
2 Covering







D86.30-0033-02

D86.30-0035-09

3 Nuts



4 Toilet

5 Electrical connector



6 Hose clamp
7 Hose





D86.30-0038-04



Remove/Install





 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Drain excrement tank

 Rinse excrement tank with

water, via toilet (4), since toxic
vapors may form in the
excrement tank.



2

Remove toilet cover (1)



AR86.30-D-
0077A

3

Unclip cover (2)

 Perform on both sides



4

Remove cover (2) in direction of
arrow





5

Remove nuts (3)





6

Slightly tilt toilet (4) toward front

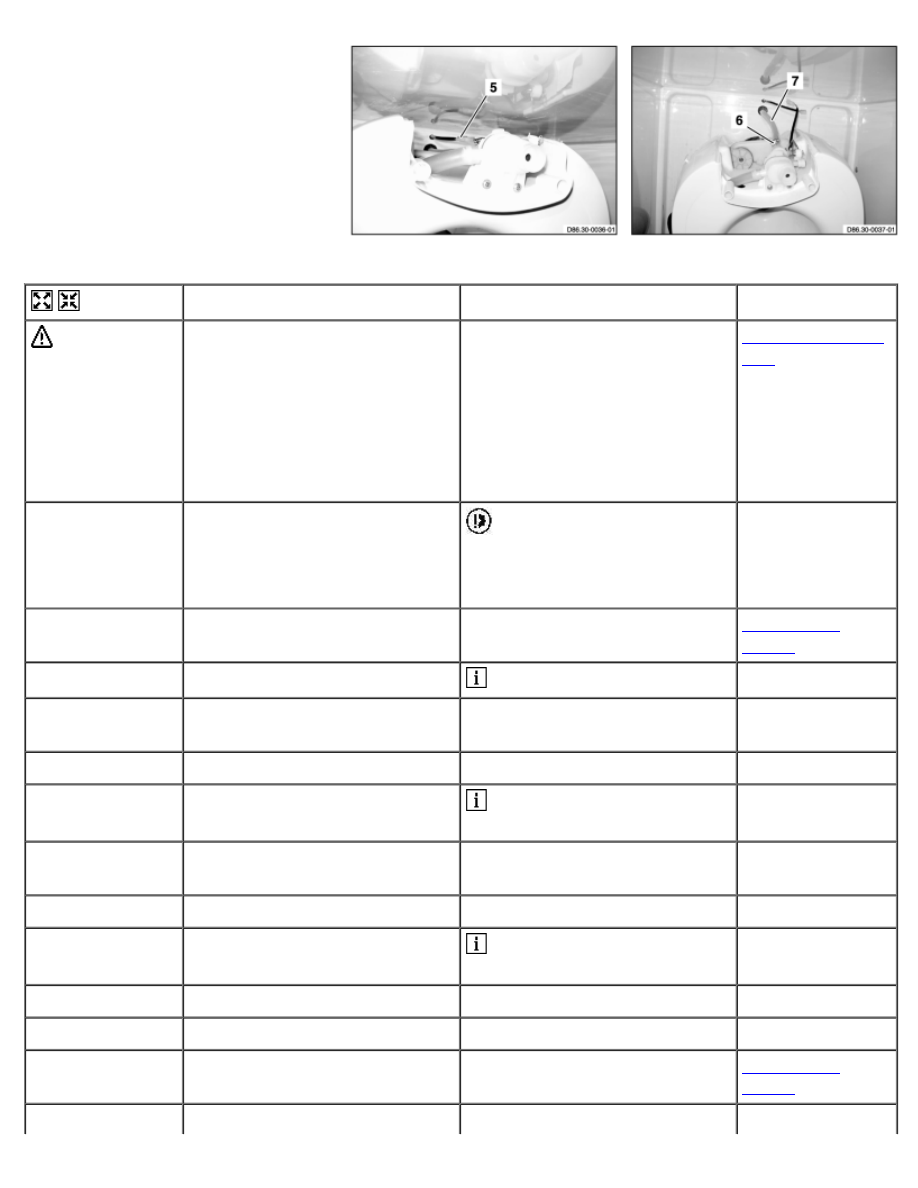

 Until electrical connector (5)

and hose (7) are accessible



7

Disconnect electrical connector
(5)





8

Slacken hose clamp (6)





9

Pull off hose (7)

 Installation: Ensure that

hose (7) is not pinched



10

Remove toilet (4)





11

Install in the reverse order





12

Check fresh water system for
leakage



AR86.30-D-
0065A

13

Check toilet (4) for proper





function

AR86.30-D-0075A

Remove/install excrement tank water level sensor

23.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

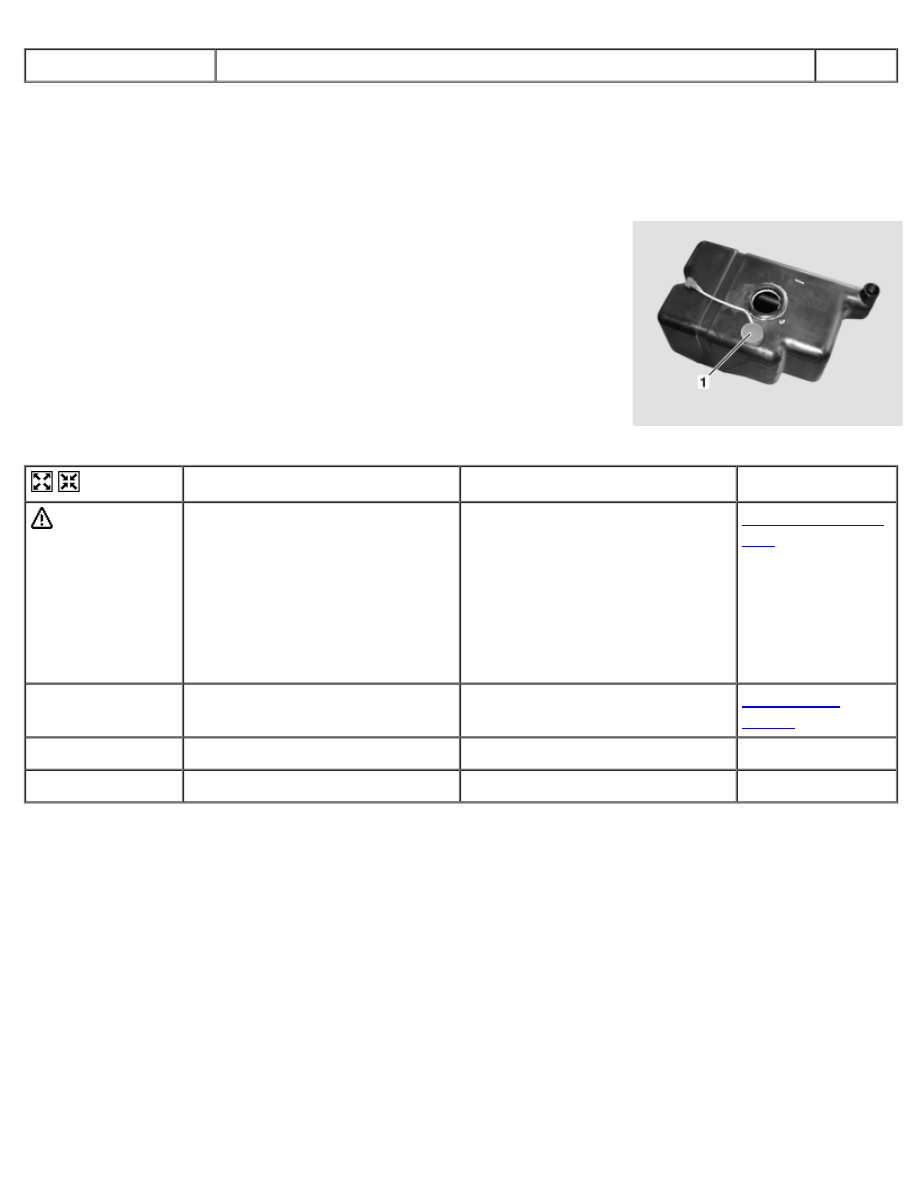

1 Water level sensor







D86.30-0039-01



Remove/Install





 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Remove excrement tank



AR86.30-D-
0073A

2

Unscrew water level sensor (1)





3

Install in the reverse order





AR86.30-D-0076A

Remove/install toilet flushing handle

26.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0032-08

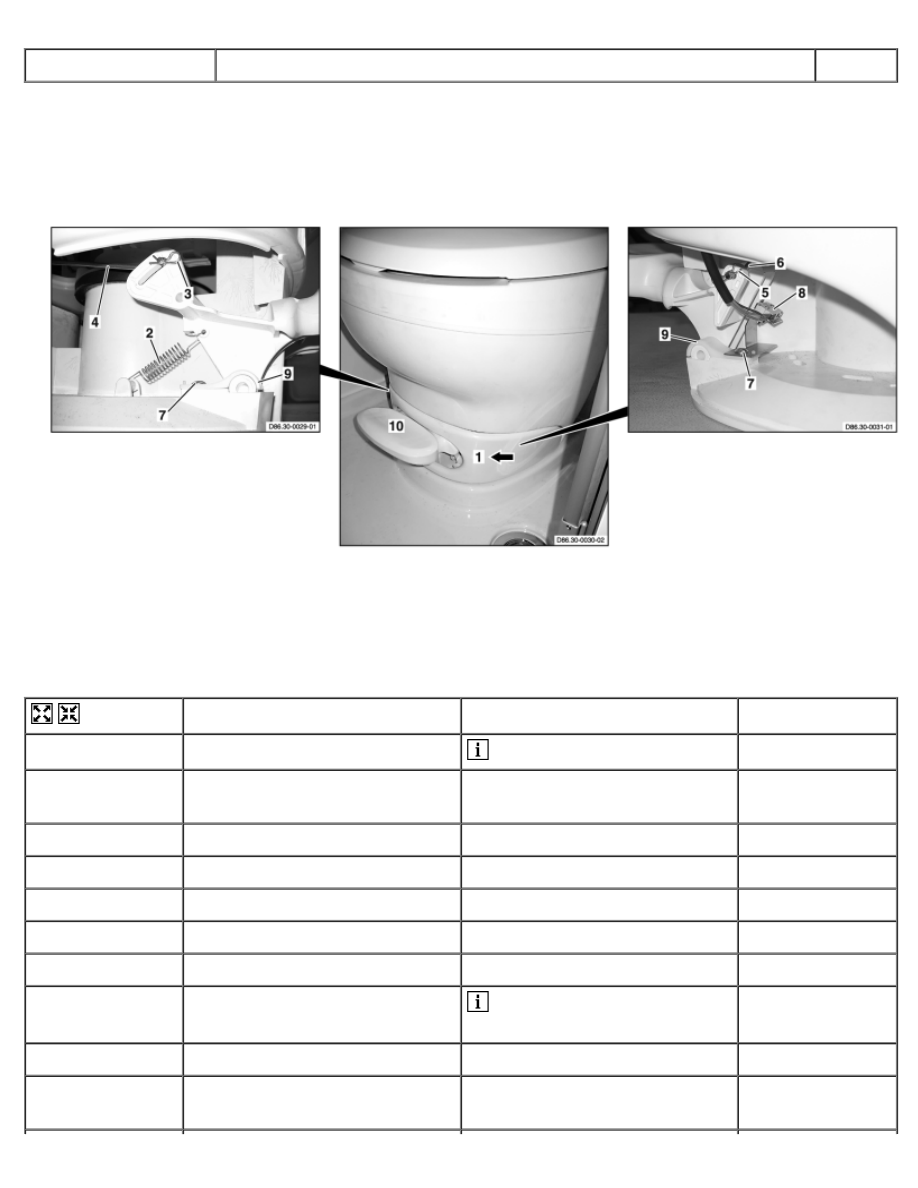

1 Covering
2 Spring
3 Cotter pin
4 Linkage



5 Cotter pin
6 Linkage
7 Bolts



8 Switch
9 Bracket
10 Toilet flushing handle



Remove/Install





1

Unclip cover (1).

 On both sides



2

Remove cover (1) in direction of
arrow





3

Detach spring (2)





4

Pull out cotter pin (3)





5

Unhook linkage (4)





6

Pull out cotter pin (5)





7

Detach linkage (6)





8

Remove bolts (7)

 Installation: Ensure that

switch (8) is positioned correctly



9

Remove bracket (9)





10

Remove toilet flushing handle
(10)





11

Install in the reverse order





12

Check toilet flushing handle (10)
for proper function
