Westfalia. Testing repair electrical manual - part 33





D86.30-0089-06

5 Strainer
6 Waste trap







D86.30-0090-01

7 Overflow pipe







D86.30-0092-05

8 Pipe line







D86.30-0094-05

9 Pipe line







D86.30-0095-01

D86.30-0098-08

11 Pipelines









Check





 Danger!

Risk of injury caused by hot

Shut off the water heater in a

AS86.00-Z-0002-

water exiting from the lines of the
fresh water system

timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

01A

1

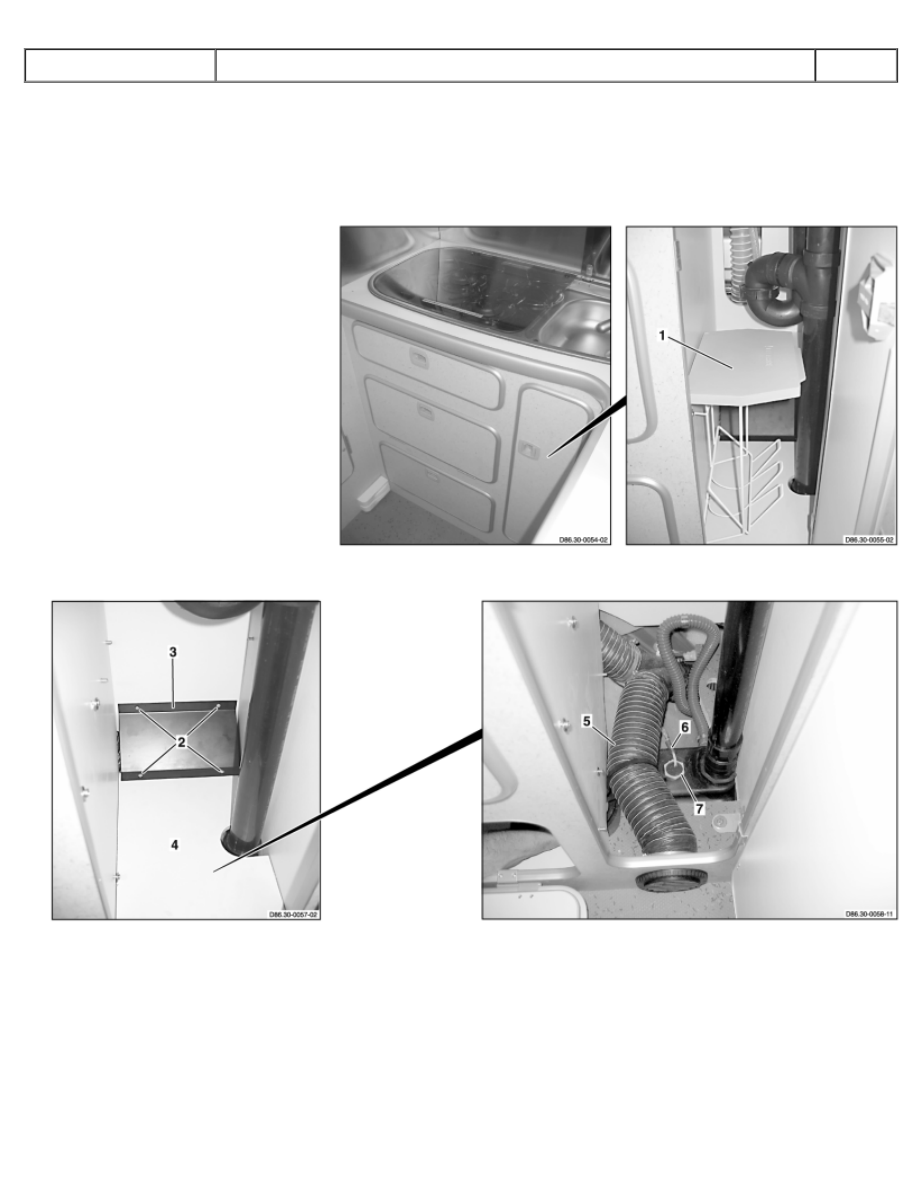

Remove caps (1)





2

Unscrew bolts (2)





3

Take out cover (3)





4

Remove curtain (4)





5

Remove sieve (5) from waste
trap (6) in shower tray





6

Plug waste trap (6) in shower
tray





7

Plug overflow pipe (7)





8

Fill wastewater tank through
boiler/sink combination and toilet

 Add water until water no

longer drains out of boiler/sink
combination and toilet



9

Fill sanitary block wash basin

 Add water until water no

longer drains out of wash basin



10

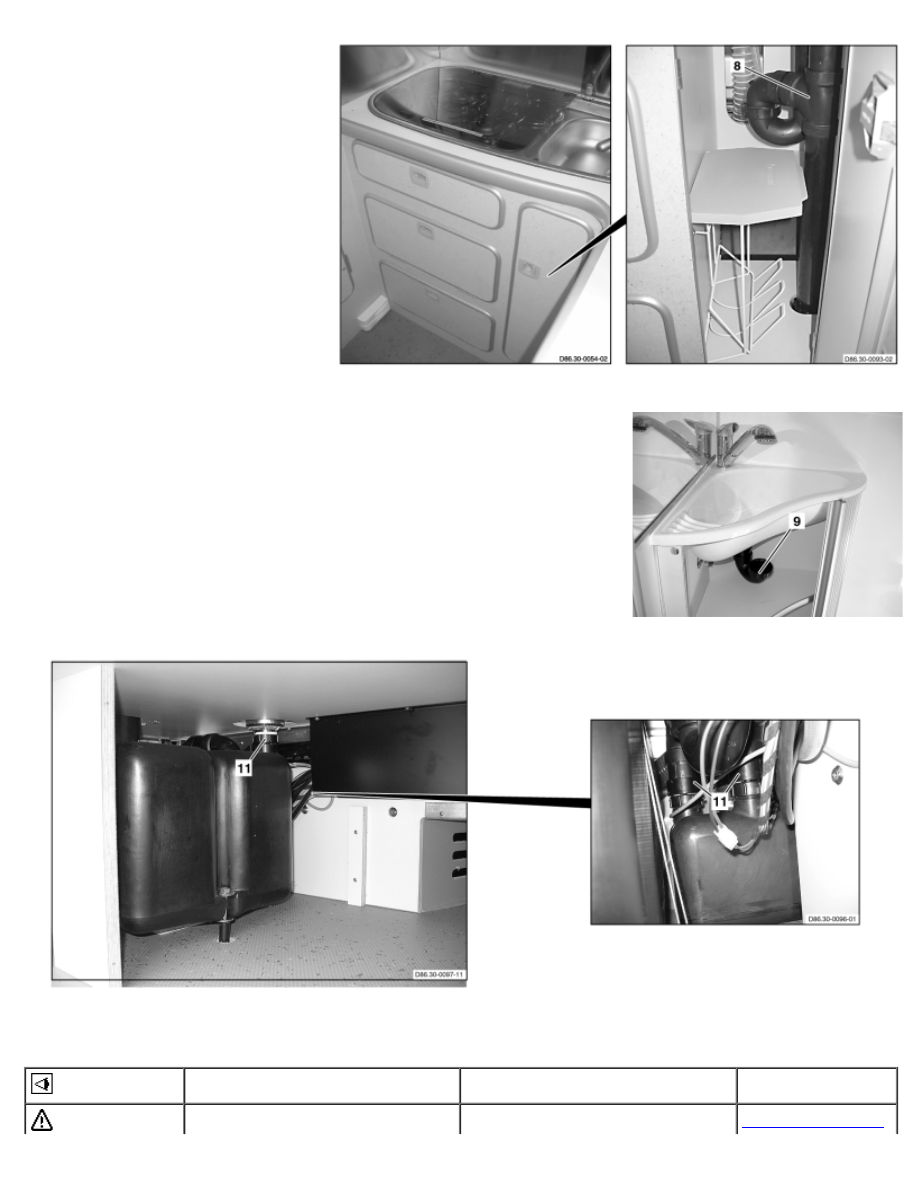

Check entire pipeline (8) below
boiler/sink combination for
leakage, seal if necessary





11

Check entire pipeline (9) below
sanitary block wash basin for
leakage, seal if necessary





12

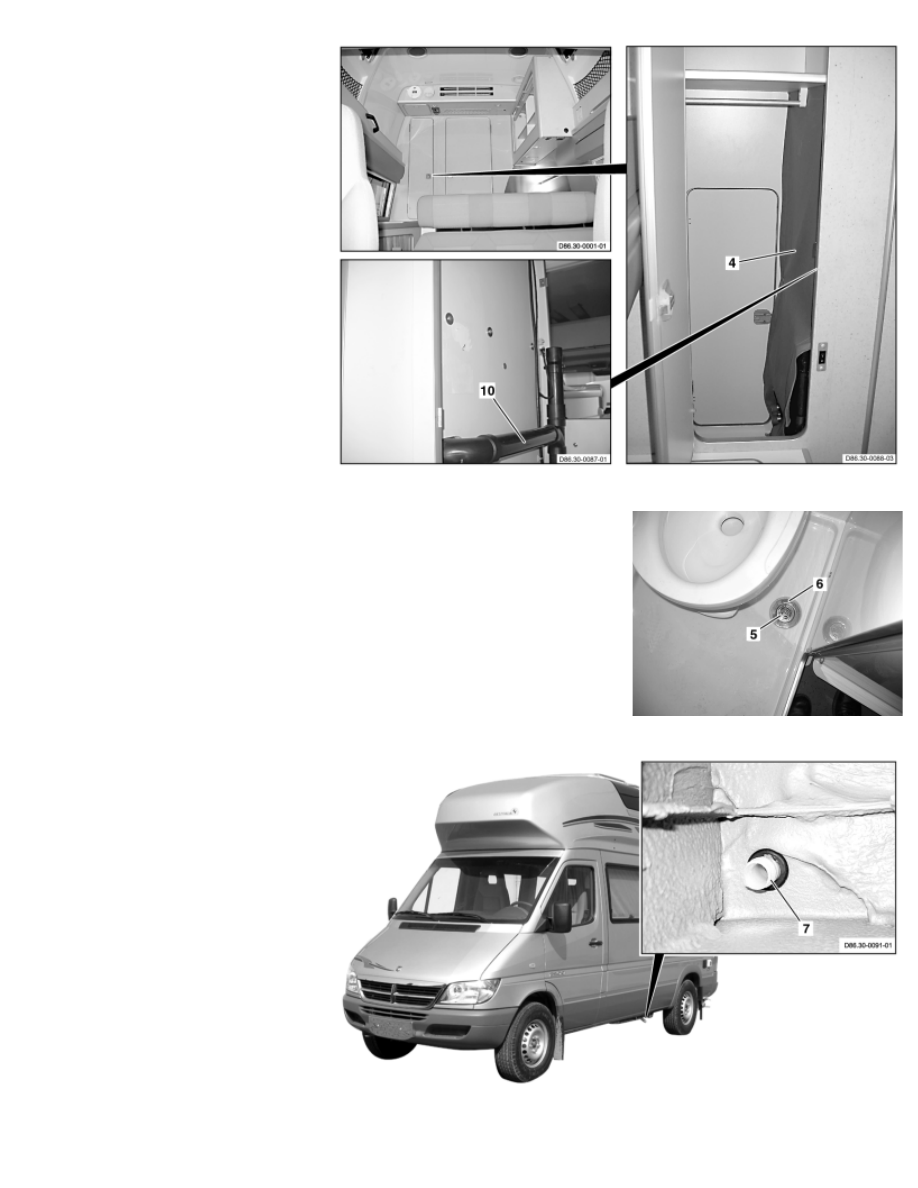

Check entire pipeline (10) in
wardrobe for leakage, seal if
necessary





13

Check pipelines (11) behind
excrement tank for leakage, seal
if necessary





14

Install in the reverse order





15

Drain wastewater tank

 See Operator's Manual



AR86.30-D-0072A

Remove/install wastewater tank water level sensor

19.4.04

MODEL  903.662




with CODE (ZU8) Version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Garbage bag holder







D86.30-0056-05

D86.30-0059-08

2 Bolts
3 Sheet metal



4 Floor panel
5 Heater hose



6 Plug connection

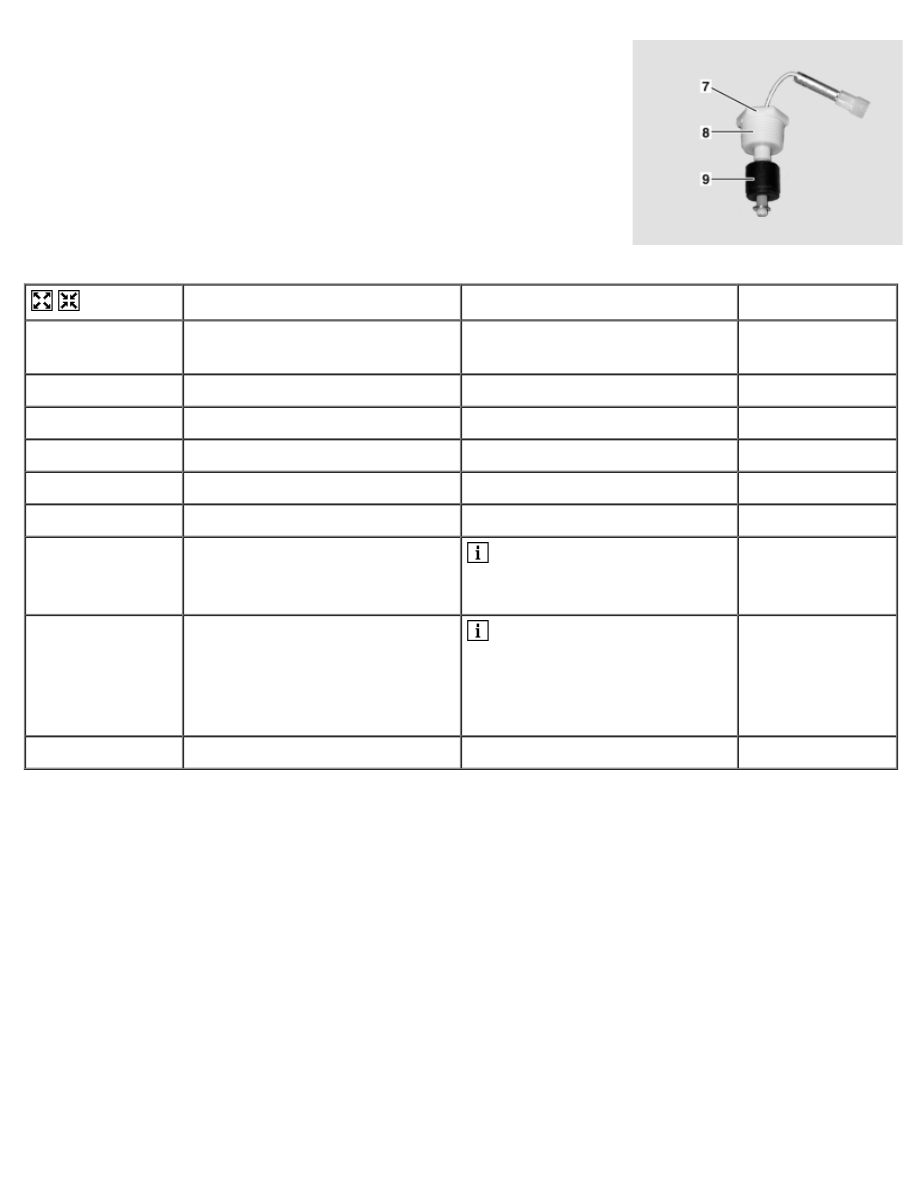

7 Water level sensor

7 Water level sensor
8 Thread
9 Float







D86.30-0060-01



Remove/Install





1

Unhook garbage bag holder (1)
and remove





2

Unscrew bolts (2)





3

Remove sheet metal (3)





4

Remove floor panel (4)





5

Remove heater hose (5)





6

Separate connector (6)





7

Unscrew water level sensor (7)

 Installation: Wrap thread (8)

with 5 to 6 layers of Teflon tape
and coat with glue



8

Check water level sensor (7) for
proper function

 Connect water level sensor

(7) to connector and move float
(9).The water level display
should change in the central
electric system



9

Install in the reverse order





AR86.30-D-0073A

Remove/install excrement tank

19.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

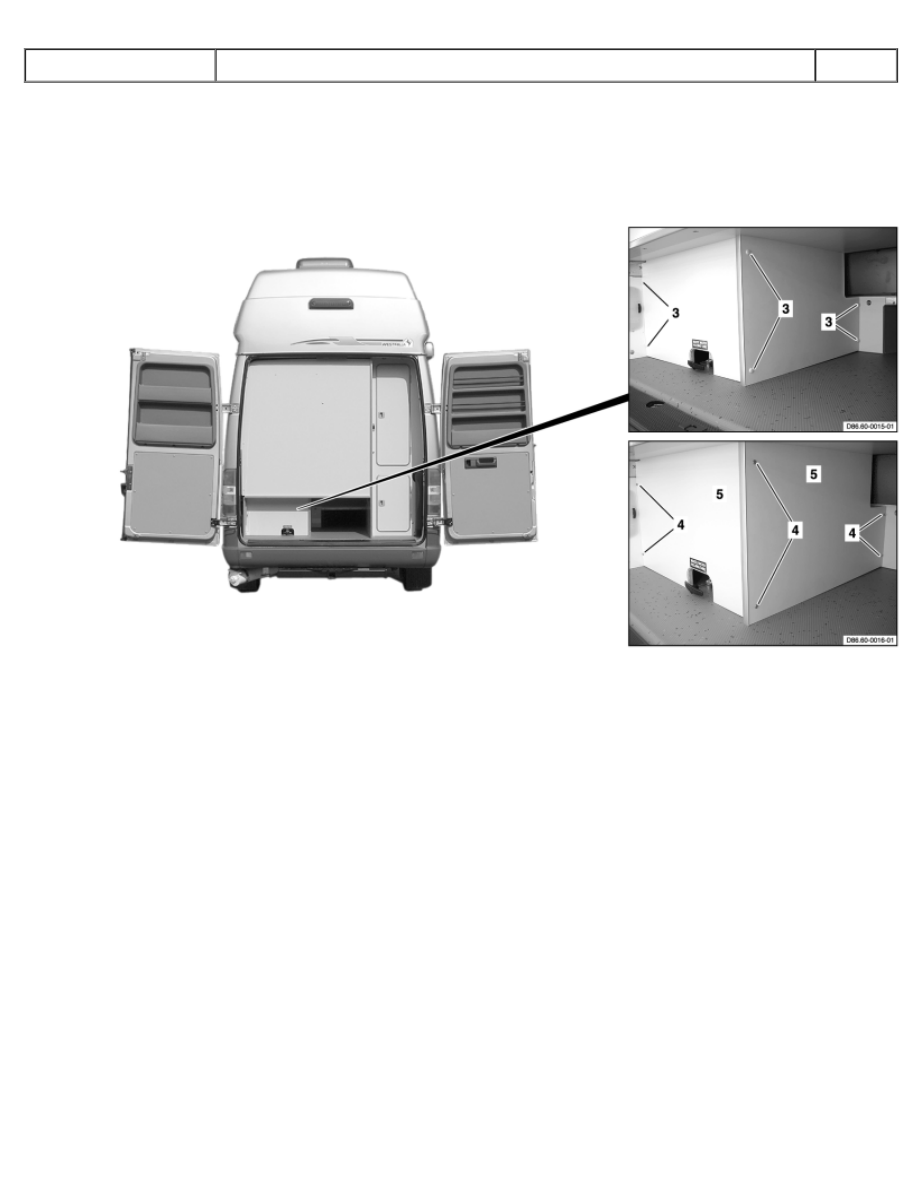

D86.60-0017-09

3 Caps



4 Bolts



5 Covers

D86.30-0072-09

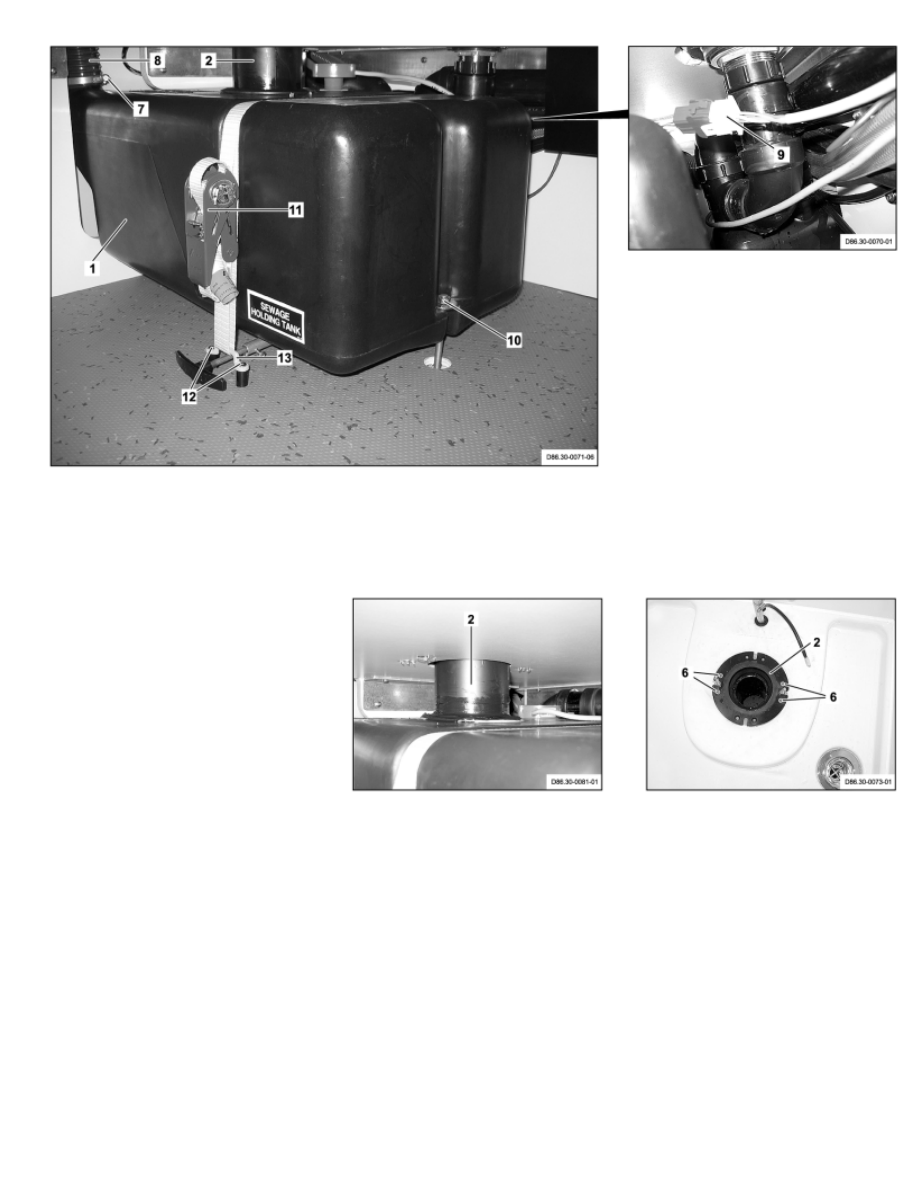

1 Excrement tank
2 Fitting
7 Clamp



8 Bleed hose
9 Electrical connector
10 Nut



11 Tensioning strap
12 Bolts
13 Anchoring lug

2 Fitting
6 Bolts







D86.30-0082-04

D86.30-0076-09

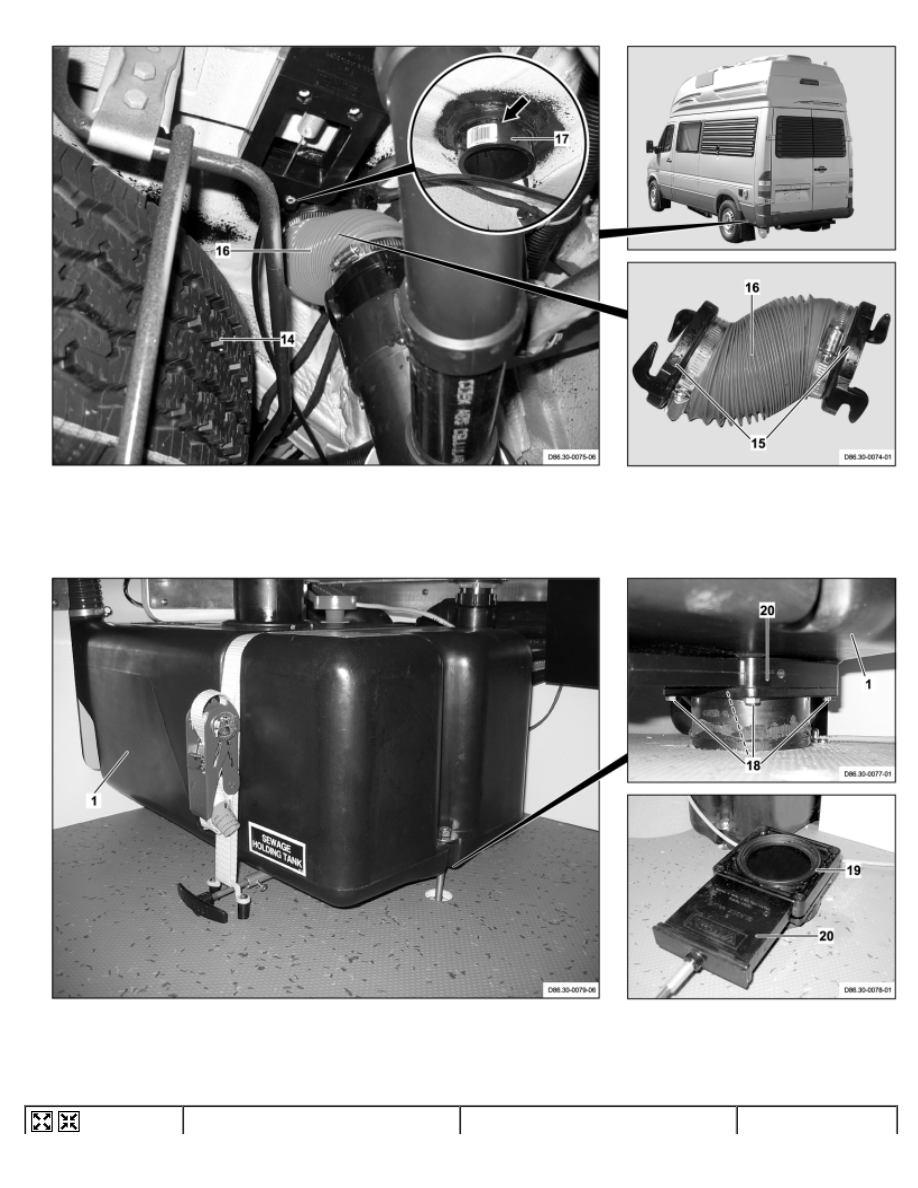

14 Spare wheel
15 Bayonet locks



16 Hose
17 Fitting

D86.30-0080-09

1 Excrement tank
18 Bolts



19 Gasket
20 Slide

Remove/Install
