Регулировка холостого хода снегоболотохода Рысь 500

Примечание. Процедура должна диагностироваться с помощью тахометра.

1. Запустите двигатель и прогрейте его несколько минут на 1000–2000 об/мин. Однократно увеличьте частоту вращения до 4000–5000 об/мин. Двигатель прогрет, когда он начинает реагировать на нажатие рычага открытия дроссельной заслонки.

2. Снимите сиденье

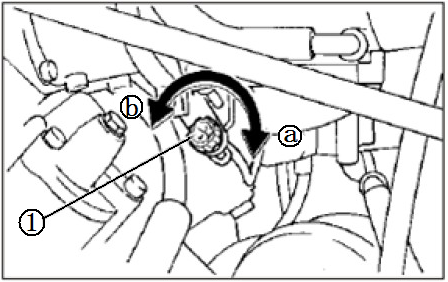

3. Отрегулируйте частоту вращения на холостом ходу. Увеличение частоты вращения производится в направлении (а) затягиванием винтов; снижение частоты в направлении (б)

Примечание. Необходимая частота вращения на холостом ходу составляет 1200–1400 об/мин. 4. Правильно установите сиденье.

Регулировка зазора клапанов

Зазор изменяется в процессе эксплуатации, приводя к неправильной подаче топливовоздушной смеси или возникновению шума. Поэтому для избежание таких ситуаций необходимо регулярное проведение регулировки зазоров клапанов. Регулировка должна производиться профессиональными механиками.

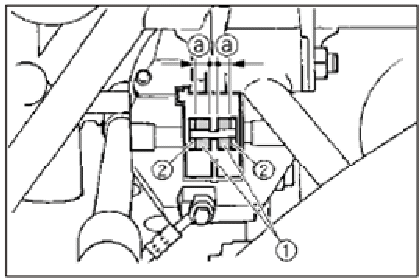

Регулировка рычага дроссельной заслонки

Примечание. Необходимо отрегулировать частоту вращения холостого хода до регулировки зазора рычага дроссельной заслонки.

1. Ослабьте контргайки.

2. Поворачивайте регулировочные болты до получения зазора рычага 3-5 мм.

3. Затяните контргайки.

Проверка передних тормозных колодок снегоболотохода Рысь 500

Проверьте повреждение и остаток тормозных колодок.

Если толщина тормозных колодок менее 2 мм, обратитесь к дилерам для замены на новые.

Примечание. Для проверки тормозных колодок требуется снятие колес.

Проверка задних тормозных колодок снегоболотохода Рысь 500

Проверьте повреждение и остаток тормозных колодок.

Если толщина тормозных колодок менее 4 мм, обратитесь к дилерам для замены на новые.

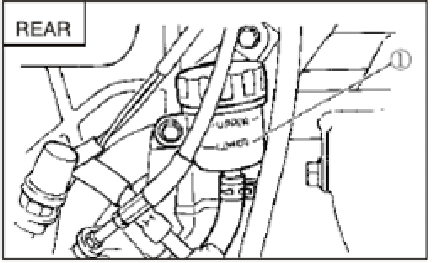

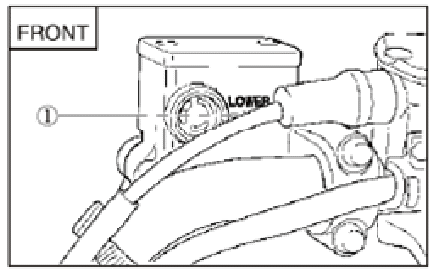

Проверка уровня тормозной жидкости снегоболотохода Рысь 500

Использование недопустимой тормозной жидкости может привести к попаданию воздуха в тормозную систему, что вызовет неисправность тормозов. Перед поездкой рекомендуется проверить, чтобы уровень жидкости был выше нижней отметки и долить при необходимости. Главный цилиндр ручного тормоза расположен с правой стороны руля, главный цилиндр ножного тормоза расположен вблизи педали тормоза.

Необходимо соблюдать следующие указания.

1. В процессе проверки уровня тормозной жидкости поверните руль, чтобы установить ровно верхнюю часть цилиндров.

2. Допускается использование только высококачественной тормозной жидкости. В противном случае сила прижима будет снижена, приведя к утечке или ухудшению эффективности тормозной системы.

Примечание. Рекомендуемая тормозная жидкость: DOT3 или DOT4

3. При доливе используйте тормозную жидкость того же типа. При смешивании тормозных жидкостей разных типов происходит вредная химическая реакция и снижение эффективности тормозной системы.

4. При доливе тормозной жидкости не допускайте попадания воды в главный тормозной цилиндр. Вода значительно снижает температуру кипения тормозной жидкости, кроме того, приводя к сопротивлению воздуху.

5. Тормозная жидкость повреждает лакокрасочное покрытие и пластиковые детали. Следовательно, сразу же убирайте разлитую жидкость.

6. При снижении уровня тормозной жидкости обратитесь к дилеру для выяснения причин.

Замена тормозной жидкости

Только специально обученный персонал допускается к замене тормозной жидкости. В ходе планового обслуживания или при повреждении и утечке обратитесь к дилеру для замены деталей.

Заменяйте уплотняющие устройства каждые два года.
Заменяйте гибкие трубки каждые два года.

Свободный ход рычага ручного тормоза

Свободный ход (а) на конце рычага ручного тормоза должен составлять 0 мм.

Если свободный ход превышает 0 мм, обратитесь к дилеру для проверки тормозной системы.

ПРЕДУПРЕЖДЕНИЕ!

После обслуживания.

Убедитесь в надлежащем функционировании тормозной системы и правильной величине свободного хода.
Убедитесь, что тормоза работают без задержки и провалов.
Весь воздух должен быть удален из системы.

Для замены деталей необходима экспертиза, которая должна проводиться дилером.

Регулировка тормозной педали

Регулировка высоты педали тормоза

Примечание. Отрегулируйте задний тормоз перед проверкой задних тормозных колодок.

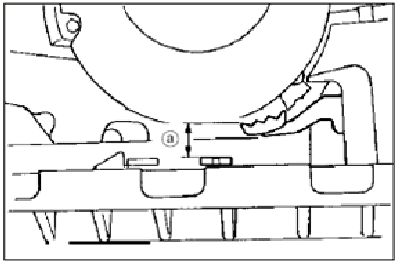

Верхняя часть педали тормоза должна находиться на расстоянии 72 мм от верхней части подножки. Если расстояние не соответствует указанному, обратитесь к дилеру для регулировки.

Рекомендуется установить расстояние, приблизительно, 25 мм от хода педали тормоза.

ПРЕДУПРЕЖДЕНИЕ!

После обслуживания.

Убедитесь в надлежащем функционировании тормозной системы и правильной величине зазора.
Убедитесь, что тормоза работают без задержки и провалов.
Весь воздух должен быть удален из системы.

Для замены деталей необходима экспертиза, которая должна проводиться дилером.

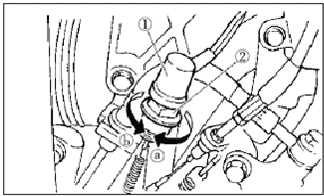

Регулировка переключателя стоп-сигнала снегоболотохода Рысь 500

Переключатель может быть нажат педалью или рычагом тормоза, а стоп-сигнал незамедлительно загорится при правильной настройке до срабатывания тормозов. При необходимости отрегулируйте переключатель согласно следующим действиям.

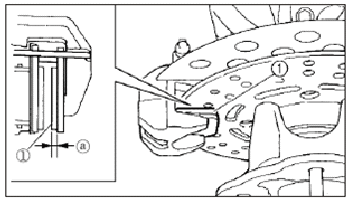

Перед установкой переключателя на место отрегулируйте гайки вращением. Если вы хотите, чтобы стоп-сигнал загорался раньше, поверните гайки в сторону (а); если вы хотите, чтобы стоп-сигнал загорался позже, поверните гайки в сторону (б).

Проверка и смазка тросов снегоболотохода Рысь 500

ПРЕДУПРЕЖДЕНИЕ!

Часто проверяйте тросы, замените поврежденные и смажьте внутреннюю часть и концы тросов.

Если тросы двигаются рывками, обратитесь к дилеру для замены.

Примечание. Рекомендованные смазочные материалы: моторное масло SAE 10W30.

Смазка шарниров верхних и нижних задних соединений

Шарнир смазывается с помощью масляного шприца.

Примечание. Рекомендованные смазочные материалы: Литиевая мыльная пластичная смазка

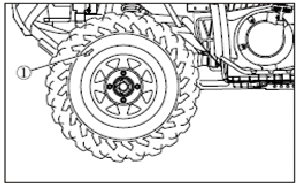

Снятие колес

1. Ослабьте колесные гайки.

2. Поднимите снегоболотоход и поместите подходящую опору под раму.

3. Отверните колесные гайки.

4. Снимите колеса.

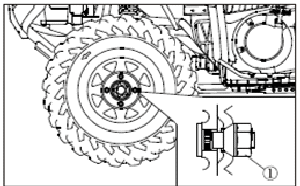

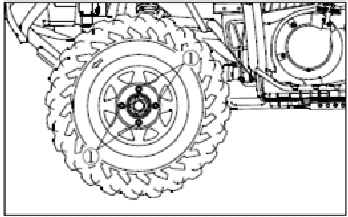

Установка колес

1. Установите колеса и гайки.

ВНИМАНИЕ! Конические гайки устанавливаются на передние и задние колеса одновременно острым концом в сторону колес.

 Стрелки  на шинах обозначают направление вращения колес.

2. Опустите снегоболотоход, чтобы установить колеса на землю.

3. Затянуть колесные гайки указанным моментом.

Примечание. Момент затяжки гаек передних колес составляет 55 Н.м (5,5 кг.м).

Момент затяжки гаек задних колес составляет 55 Н.м (5,5 кг.м

Аккумуляторная батарея снегоболотохода Рысь 500

Снегоболотоход оборудован герметичной аккумуляторной батареей, следовательно, нет необходимости проверять электролит или добавлять дистиллированную воду. Если вам кажется, что батарея разрядилась, обратитесь к дилеру.

Осторожно!

Не открывайте герметичную крышку батареи, иначе батарея будет повреждена.

ПРЕДУПРЕЖДЕНИЕ!

Избегайте попадания электролита на кожу, в глаза или одежду. При проведении работ рядом с аккумуляторной батарей необходимо использовать защитные очки и хранить батарею в недоступном для детей месте. Способ детоксикации.

Внешнее воздействие. Промыть большим количеством воды.

Проглатывание. Выпить большое количество воды или молока, затем выпить молока с оксидом магния, яиц (можно взбитых) или растительного масла и незамедлительно направиться в больницу.

Попадание в глаза. Промыть глаза в течение 15 минут и направиться в больницу. Храните батарею вдали от источников искр, пламени, сигарет или других источников воспламенения. Кроме того, обеспечивайте хорошую вентиляцию при зарядке батареи или использовании в закрытом пространстве.

Обслуживание батареи

1. Снимите батарею и поместите в прохладное темное место, если снегоболотоход не планируется использовать в течение одного месяца и более. Перед установкой батарея должна быть полностью заряжена.

Осторожно!

Для зарядки герметичных батарей требуется специальное зарядное устройство (с постоянным напряжением/силой тока или постоянным напряжением). При использовании обычного зарядного устройства срок службы батареи будет сокращен.

2. Убедитесь, что провода подключены правильно перед установкой батареи на снегоболотоход.
