Переключатель блокировки дифференциала - “LODK”/“4WD” снегоболотохода Рысь 500

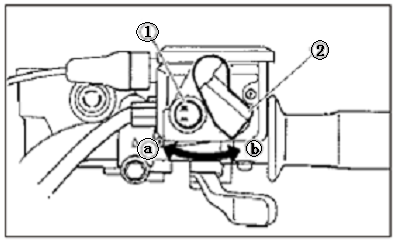

1 означает блокировку переднего дифференциала в режиме 4WD. Если вы хотите завершить 2, необходимо убедиться, что переключатель блокировки 4WD согласно инструкциям установлен в положение 4WD, снегоболотоход остановлен, рычаг 1 перемещен в положение Б и затем установить переключатель в положение “LOCK” (блокировка). При блокировке переднего дифференциала загорится индикатор (“DIFF.LOCK”). Для разблокировки дифференциала необходимо остановить снегоболотоход и установить переключатель блокировки полного привода в положение 4WD.

ВНИМАНИЕ!

 При блокировке переднего дифференциала в положении “LOCK” (блокировка) индикатор будет мигать во время работы блокировки.

 При моргании индикатора вращение руля поможет передним передачам войти в лучшее зацепление.

 До полного зацепления передних передачи (при мигании индикатора) частота вращения двигателя будет ограничена.

• При эксплуатации снегоболотохода в режиме 4WD-LOCK скорость движения ограничена 35 км/ч. При блокировке переднего дифференциала допускается кратковременное прямолинейное движение для преодоления труднопроходимого участка.

• Несмотря на это, при максимальной мощности двигателя нажмите и удерживайте переключатель в переднем положении для отключения ограничителя скорости в режиме 4WD-LOCK.

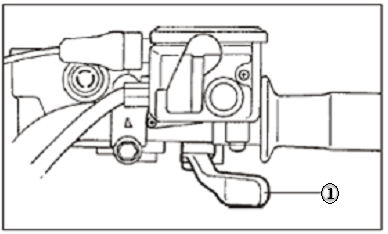

Рычаг дроссельной заслонки

При запущенном двигателе частота вращения увеличивается перемещением рычага дроссельной заслонки. Ввиду этого, частота вращения двигателя может быть изменена с помощью изменения положения рычага дроссельной заслонки. Поскольку дроссельная заслонка подпружинена скорость снегоболотохода и частота вращения сбрасываются при отпускании рычага дроссельной заслонки. Перед запуском двигателя необходимо проверить плавность хода рычага дроссельной заслонки и убедиться, что частота вращения двигателя может быть сброшена до оборотов холостого хода одним лишь отпусканием рычага дроссельной заслонки.

Осторожно!

Перед запуском двигателя проверьте плавность хода рычага дроссельной заслонки, если ход затруднен, выясните причину. Устраните проблему до осуществления поездки на снегоболотоходе. Если вы не можете найти неисправность или устранить ее, обратитесь к дилеру.

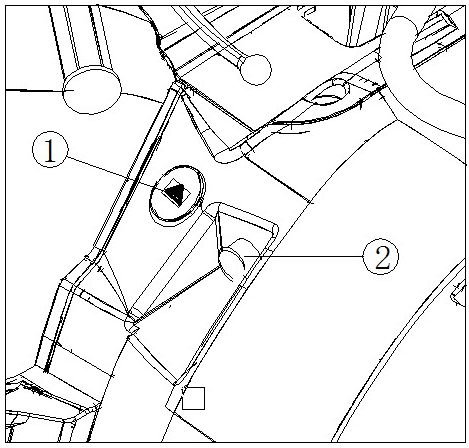

Ограничитель скорости снегоболотохода Рысь 500

Ограничитель может зафиксировать дроссельную заслонку в полностью открытом состоянии и установить рычаг дроссельной заслонки в максимальное положение.

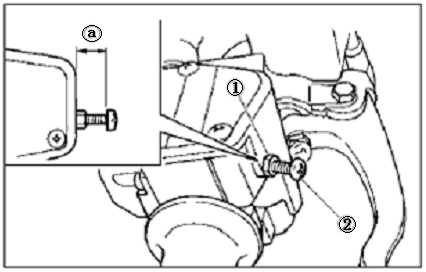

Регулировкой винта 2 осуществляется ограничение максимальной доступной мощности и снижение максимальной скорости снегоболотохода.

Осторожно!

Длина отворачивания регулировочного винта не превышает 12 мм.

Необходимо обеспечить свободное пространство рычага дроссельной заслонки 3-5 мм.

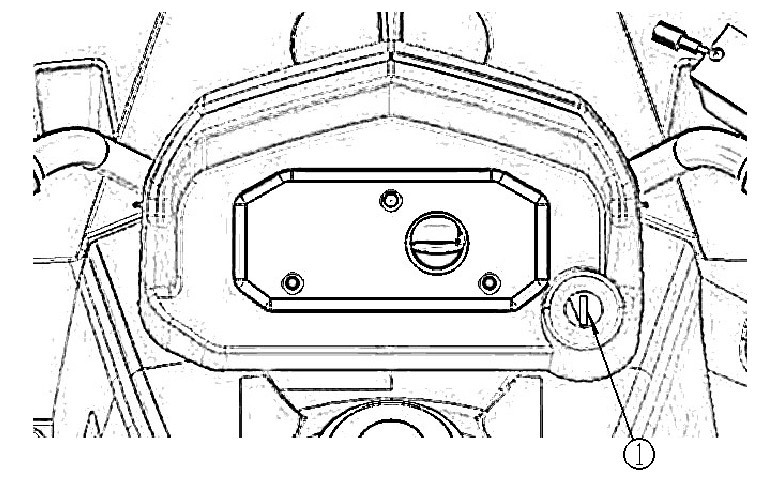

Замок зажигания

Функции каждого переключателя представлены ниже.

(on)

Двигатель может быть запущен только в этом положении, переключатель освещения может быть включен, фары и габаритные огни будут включены. В этом положении ключ не может быть извлечен.

(off)

В этом положении все электрические цепи прерываются, ключ может быть извлечен.

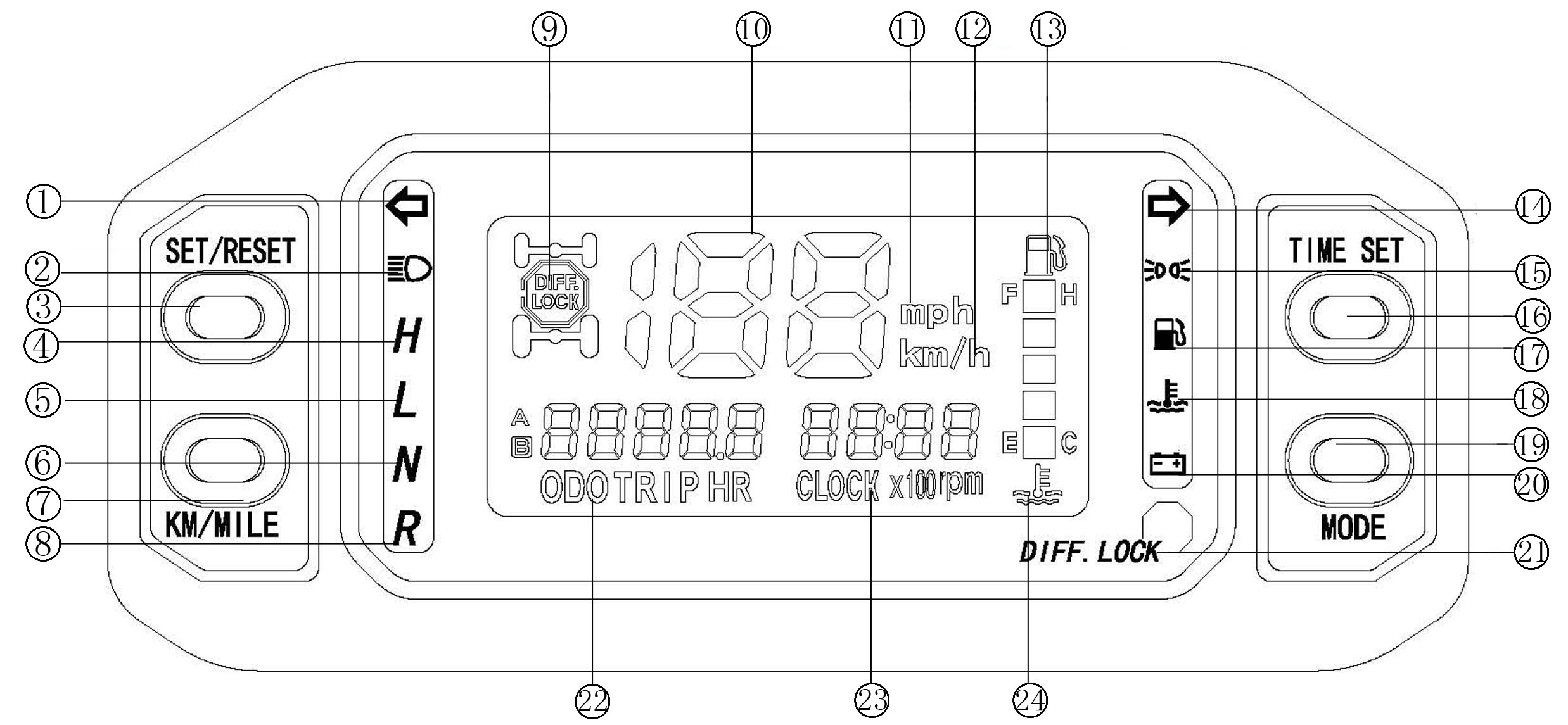

Индикаторы приборной панели

Левый указатель поворота 1

При нажатии переключателя указателя поворотов в положение “” индикатор начинает мигать.

Дальний свет фар 2

При поворачивании главного переключателя в положение “” будет включен индикатор.

Функциональная кнопка 3

Параметры могут быть изменены нажатием кнопки.

Индикатор диапазона повышенных передач “H” 4

При перемещении селектора передач коробки в положение "Н" включится индикатор.

Индикатор диапазона пониженных передач “L” 5

При перемещении селектора передач коробки в положение "L" включится индикатор.

Индикатор нейтрального положения “N” 6

При перемещении селектора передач коробки в положение "N" включится индикатор.

Кнопка переключения единиц измерения 7

При нажатии кнопки можно изменить единицы измерения.

Индикатор заднего хода “R” 8

При перемещении селектора передач коробки в положение "R" включится индикатор.

Индикатор полного привода 9: При перемещении переключателя “2WD”/“4WD” в положение “4WD” включится индикатор.

Предостережение. Поскольку механизм синхронизации установлен в бесступенчатой коробке передач индикатор 4WD включится только после запуска двигателя.

Спидометр 10 Прибор показывает текущую скорость движения.

Единица измерения скорости британской системы 11: при отображении скорости движения значение будет показано в британской системе измерения.

Единица измерения метрической системы 12: при отображении скорости движения значение будет показано в метрической системе измерения.

Указатель уровня топлива 13: показывает остаток топлива в баке. “F” обозначает максимальное количество топлива – 17 литров. Мигание "Е" и первого пробела после "Е" означает необходимость заправки топливного бака. Мигание одного символа "Е" означает отсутствие топлива в баке.

Индикатор правого поворота 14: при установке переключателя указателей поворотов в положение “” индикатор начинает мигать.

Освещение 15: при перемещении переключателя освещения в положение включится индикатор.

Кнопка установки времени 16: при нажатии кнопки переключается отображение часов.

Индикатор уровня топлива 17: при включенном индикаторе отображается остаток топлива.

Индикатор температуры охлаждающей жидкости 18: при включенном индикаторе отображается температура охлаждающей жидкости.

Кнопка переключения отображения времени/пробега 19: при нажатии кнопки переключается отображение времени/пробега.

Индикатор низкого заряда аккумуляторной батареи 20: если напряжение аккумуляторной батареи ниже 12,5 В, включится индикатор. Если напряжение аккумуляторной батареи выше 12,8 В, индикатор будет выключен.

Сектор отображения пробега/времени 21: ODO/ TRIP A/ TRIP B/ HR A/HR B/TIME

Индикаторы приборной панели снегоболотохода Рысь 500

Сектор отображения частоты вращения двигателя 22: при запущенном двигателе указатель отображает текущую частоту вращения.

ВНИМАНИЕ!

Если индикатор не мигает, или спидометр не работает при движении, обратитесь к дилерам для проверки цепи датчика скорости.

Индикатор блокировки 4WD 23: когда переключатель “LOCK”-“4WD” находится в положении “LOCK-4WD”, будет включен индикатор блокировки дифференциала “DIFF.LOCK” из индикаторов 4WD.

Переключатель аварийной сигнализации

При нажатии кнопки 1 в случае экстренной ситуации четыре указателя поворота и индикатор на приборной панели начнут одновременно мигать.

Прикуриватель

Для использования прикуривателя откройте резиновую крышку, извлеките прикуриватель 2 , вставьте прикуриватель в разъем и закройте резиновую крышку.

Предостережение. Опасайтесь получения ожогов от прикуривателя.

ПРЕДУПРЕЖДЕНИЕ!

Разъем прикуривателя не может быть использован в других целях.

Период обкатки

Длительность периода обкатки установлена в размере 20 часов или времени, необходимом для израсходования объема горючего, равного четырем топливным бакам снегоболотохода. Одиночная работа компонентов будет менее значительна, чем надлежащая обкатка. Аккуратное обращение с новым двигателем увеличит срок его службы и повысить производительность. Обязательно выполните нижеследующие процедуры.

Осторожно!

В первые три часа перегрев приведет к повреждению плотно подогнанных деталей двигателя, следовательно, не допускается полное открытие дроссельной заслонки или длительное движение на высокой скорости. Использование масла, не соответствующего рекомендуемому, приведет к серьезному повреждению двигателя.

1. Залейте топливо в бак.

2. Проверьте уровень масла по индикатору

Долейте синтетическое масло в картер двигателя до получения уровня между максимальной и минимальной отметками.

3. Медленно начните движение, затем выберите открытое пространство, где вы сможете изучить технику эксплуатации и управления снегоболотоходом.

4. Изменяйте положение дроссельной заслонки. Не допускайте постоянной работы на холостом ходу.

5. Проверьте уровень масла, органы управления, а также проведите проверки согласно проверочному перечню перед поездкой.

6. Допускается перевозка только небольших грузов.

7. В ходе обкатки заменяйте масло и фильтр каждые 25 часов или один месяц.

Проверка перед поездкой

ПРЕДУПРЕЖДЕНИЕ!

При непроведении проверки перед поездкой возможно серьезное дорожно-транспортное происшествие с летальным исходом. Таким образом, необходимо проверить транспортное средство, чтобы быть уверенным в его рабочем состоянии перед поездкой.

Рама, гайки, болты и крепежные элементы	Проверьте прочность крепления крепежных элементов.
Топливо и масло	Убедитесь в надлежащем уровне жидкости
Уровень охлаждающей жидкости	Убедитесь в надлежащем уровне жидкости
Шланги охлаждающей жидкости	Проверьте на наличие утечки
Рычаг дроссельной заслонки	Убедитесь в надлежащем функционировании.
Индикатор/переключатель	Убедитесь в надлежащем функционировании.
Воздушный фильтр, фильтр грубой очистки	Проверьте степень очистки
Очистная труба воздушного резервуара	Слейте осадок
Световые приборы	Проверьте рабочее состояние.
Стоп-сигнал/габаритные огни	Проверьте рабочее состояние.
Защитная экипировка для вождения	Шлем, перчатки, защитная одежда

Запуск двигателя

Холодный запуск двигателя

ПРЕДУПРЕЖДЕНИЕ!

Углекислый газ, содержащийся в отработавших газах двигателя, может привести к потере сознания, тяжелым травмам или летальному исходу. Следовательно, не рекомендуется запускать двигатель в закрытом пространстве.

Осторожно!

Рекомендуется прогреть двигатель несколько минут перед началом движения, поскольку двигатель получит повреждения при незамедлительном начале движения сразу после запуска.

1. Нажмите на педаль тормоза.

2. Поверните ключ зажигания в положение “on”.

3. Переместите селектор коробки передач в нейтральное положение или положение парковки.

ВНИМАНИЕ!

 Если селектор коробки передач находится в нейтральном положении или положении парковки, и все индикаторы выключены, обратитесь к дилерам для проверки цепи.

 Хотя двигатель может быть запущен при любом положении селектора после нажатии на педаль тормоза, мы рекомендуем переключать коробку передач в нейтральное положение или положение парковки перед запуском двигателя.

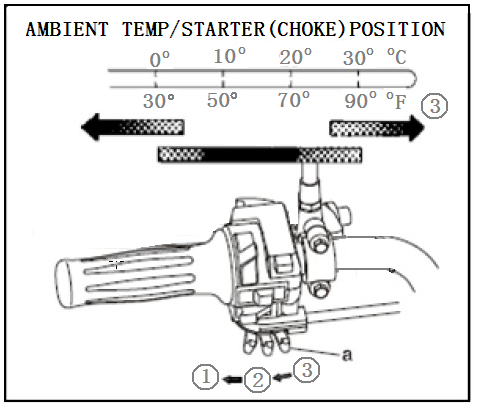

4. Стартер (пусковое устройство карбюратора) может быть использован согласно прилагаемой схеме.

Положение 1 – положение запуска и прогрева двигателя при температуре окружающей среды ниже 5C (40F).

Положение 2 – положение запуска и прогрева двигателя при температуре окружающей среды от 0C (30F) до 30C (90F).

25 Положение 3– положение запуска и прогрева двигателя при температуре окружающей среды более 25C (80F).

Полностью отпустите рычаг дроссельной заслонки и запустите двигатель нажатием кнопки.

ВНИМАНИЕ!

 Если двигатель не запускается, отпустите кнопку и затем нажмите снова. Перед попытками должно пройти несколько минут, следовательно, рекомендуется сократить время запуска для сохранения заряда аккумуляторной батареи. Рекомендуемое время запуска составляет менее 10 секунд.

 Если аккумуляторная батарея разрядилась, используйте ручной стартер для запуска двигателя.

6. Когда ручной стартер находится в положении 2 для запуска двигателя, он должен быть возвращен в положение 1 для прогрева двигателя после его запуска. Когда ручной стартер находится в положении 1 для запуска двигателя, он должен остаться в этом положении для запуска двигателя.

7. Прогревайте двигатель до установления стабильной частоты вращения холостого хода, затем верните ручной стартер в положение 1 перед осуществлением поездки.

Осторожно!

При первом запуске двигателя см. "Период обкатки".

Запуск теплого двигателя

Для запуска теплого двигателя см. инструкции по "Холодному запуску двигателя", необходимо слегка приоткрыть дроссельную заслонку.

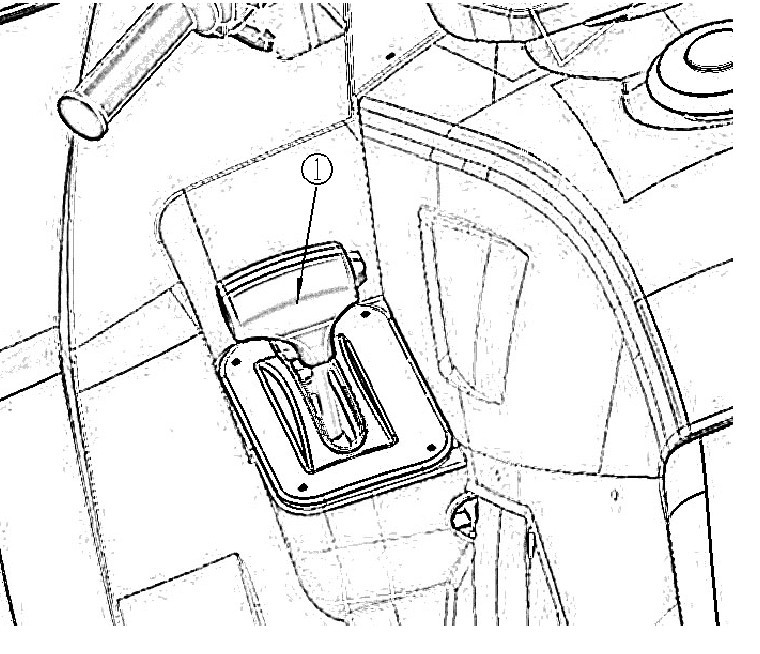

Использование селектора коробки передач и движение задним ходом

Осторожно!

Перед переключением передач остановите снегоболотоход и поверните рычаг дроссельной заслонки в закрытое положение, в противном случае трансмиссия будет повреждена.

Передачи: нейтральное положение (N) на повышенные передачи (Н) и повышенные передачи (Н) на пониженные (L).

1. Полностью остановите снегоболотоход и поверните рычаг дроссельной заслонки в закрытое положение.

2. Нажмите педаль тормоза и переместите селектор коробки передач по всем положениям.

ВНИМАНИЕ!

Убедитесь, что селектор полностью переключает передачи.

3. Постепенно нажимайте рычаг дроссельной заслонки.

Передачи: из нейтрального положения в положение заднего хода, из положения заднего хода в положение парковки.

ВНИМАНИЕ!

Рычаг селектора не может быть переключен в положение заднего хода без использования заднего тормоза.

1. Полностью остановите снегоболотоход и поверните рычаг дроссельной заслонки в закрытое положение.

2. Нажмите на педаль тормоза.

3. Рычаг селектора переда переключается в положение заднего хода или из положения заднего хода в положение парковки через все положения и наоборот.

ВНИМАНИЕ!

 Фонарь заднего хода должен гореть при движении назад. Если этого не происходит, обратитесь к дилерам для проверки электрической цепи.

 Поскольку механизм синхронизации установлен в двигателе, фонарь заднего хода включится только после запуска двигателя.

4. Убедившись в отсутствии людей и препятствий, отпустите педаль заднего тормоза.

5. Постепенно нажимайте рычаг дроссельной заслонки и продолжайте наблюдать за ситуацией позади транспортного средства при движении задним ходом.

ПРЕДУПРЕЖДЕНИЕ!

При переключении передач убедитесь в отсутствии препятствий и людей и затем медленно начните движение назад.

Перевозка грузов

ПРЕДУПРЕЖДЕНИЕ!

Перегрузка, неправильная погрузка или буксировка изменяют управляемость снегоболотохода и могут привести к потере управления или нестабильному торможению. Необходимо соблюдать следующие процедуры при перевозке грузов.

 Не превышайте установленную грузоподъемность.

 Снижайте скорость и обеспечивайте пространство для увеличенного тормозного пути при перевозке грузов.

 Снижайте скорость и сокращайте нагрузку для обеспечения стабильной управляемости при движении по пересеченной местности или грязи.

 Распределение веса

Вес груза на заднем багажнике должен быть максимально возможно смещен вперед, а центр тяжести максимально понижен. Высокий центр тяжести снизит стабильность управления снегоболотоходом. Если груз имеет слишком большую высоту, необходимо уменьшить количество груза. Если груз не может быть размещен в качестве эксцентрической нагрузки, закрепите его и будьте предельно осторожны.

 Весь груз должен быть закреплен перед погрузкой

Незакрепленный груз сместится, что создаст нестабильность и приведет к потере управления. Важно обеспечить снижение высоты заднего багажника.

• Будьте предельно осторожны при вождении

Если груз слишком сильно выходит за габариты заднего багажника, стабильность и управляемость снегоболотохода будет снижены, что может привести к переворачиванию.

 Несбалансированная нагрузка на передний и задний багажники может привести к переворачиванию снегоболотохода. Груз должен быть равномерно распределен между передним и задним багажниками и не превышать допустимую нагрузку.

 При перевозке груза будьте максимально осторожны при торможении. Избегайте движения задним ходом или преодоления подъемов.

 Убедитесь, что весь груз закреплен.

 Скорость должна составлять менее 16 км/ч при перевозке груза на ровной поверхности. Скорость должна составлять менее 8 км/ч при перевозке груза по пересеченной местности, при поворотах, преодолении подъемов и спусков.

 Груз, перевозимый на переднем багажнике, не должен закрывать фары.
