Тормозная жидкость снегоболотохода Рысь 500

Перед поездкой необходимо проверять уровень тормозной жидкости в главном цилиндре ручного тормоза и маслоуловителе ножного тормоза.

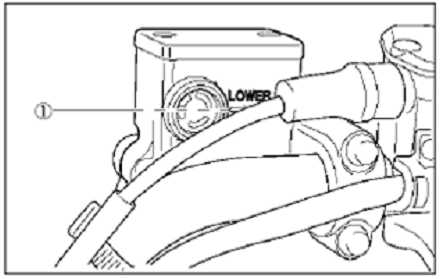

Главный цилиндр ручного тормоза расположен в правой рукоятке, бачок расположен рядом с рычагом тормоза. Уровень жидкости в главном цилиндре переднего тормоза виден в индикаторном окошке, расположенном на боковой части главного цилиндра. В случае если уровень жидкости находится ниже отметки “LOWER” (Пониженный), долейте тормозную жидкость того же типа.

ПРЕДУПРЕЖДЕНИЕ!

Чрезмерное количество жидкости в главном цилиндре может привести к затрудненному торможению или блокированию тормозов, что повлечет за собой тяжелый несчастный случай. Желательно удерживать уровень жидкости выше рекомендованного уровня, но не переливая.

Примечание.При проверке уровня тормозной жидкости необходимо установить снегоболотоход на ровной поверхности и установить руль прямо. Если уровень жидкости слишком низки, допускается заливка только тормозной жидкости DOT3.

Не допускается превышение линии "UPPER" (Повышенный).

ПРЕДУПРЕЖДЕНИЕ!

Поскольку тормозная жидкость гигроскопична не допускается хранение или использование остатков тормозной жидкости. Влага снижает температуру кипения тормозной жидкости, что может привести к снижению эффективности торможения и спровоцировать серьезное дорожно-транспортное происшествие. Одним словом, неиспользованное количество тормозной жидкости должно быть утилизировано после открытия тары.

Стояночный тормоз

Заглушите двигатель и переместите селектор коробки передач в нейтральное положение при парковке транспортного средства.

ПРЕДУПРЕЖДЕНИЕ!

Резкое начало движения при включенном стояночном тормозе может привести к аварийной ситуации, получению травм или летальному исходу, следовательно, перед поездкой проверьте и убедитесь, что стояночный тормоз выключен.

Важные меры предосторожности

 Длительное использование стояночного тормоза приводит к его ослаблению, следовательно, рекомендуется положить камень перед колесами во избежание качения вперед.

 При парковке снегоболотохода на склоне не допускается использование одного лишь стояночного тормоза, – необходимо заблокировать находящиеся ниже по склону колеса во избежание скатывания. Другим способом является парковка снегоболотохода перпендикулярно линии спуска со склона.

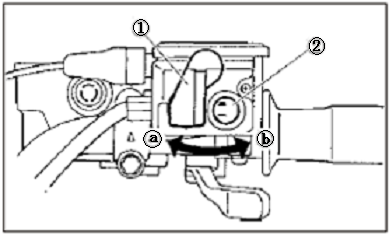

Пусковое устройство карбюратора снегоболотохода Рысь 500

Пусковое устройство карбюратора облегчает холодный пуск двигателя. Информацию по правильным параметрам пускового устройства карбюратора и положения дроссельной заслонки при запуске двигателя см. в описании процесса запуск двигателя (настоящего документа).

Топливный бак снегоболотохода Рысь 500

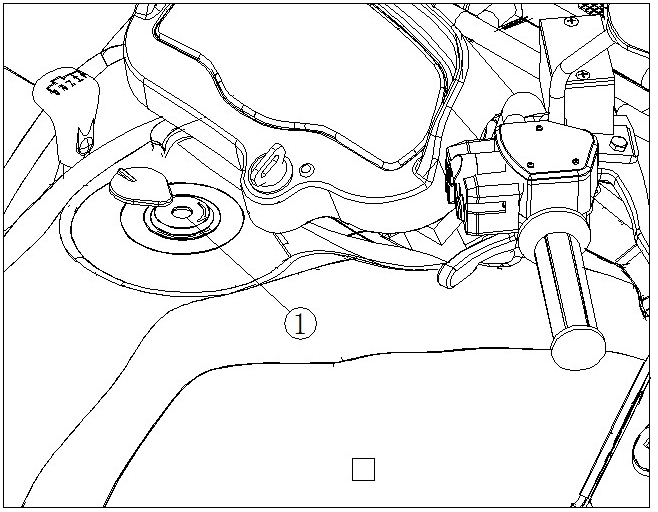

Крышка топливоналивной горловины  расположена под рулем. Крышка открывается вращением против часовой стрелки, закрывается вращением по часовой стрелке.

Меры предосторожности при обращении с топливом

ПРЕДУПРЕЖДЕНИЕ!

В определенных ситуациях топливо легковоспламенимо и взрывоопасно.

 При обращении с топливом необходимо быть предельно осторожными.

 Топливо необходимо наливать вне помещения или при наличии хорошей вентиляции и выключенном двигателе.

 Не допускайте курения, пользования открытым огнем и образования искр в месте заправки или хранения топлива.

 Не допускайте переполнения топливного бака и поддерживайте уровень топлива ниже уровня горловины топливного бака.

 При попадании топлива на кожу или одежду смойте его с помощью воды и мыла и смените одежду как можно скорее. Не запускайте и не оставляйте двигатель работающим в помещениях, поскольку отработавшие газы достаточно токсичные, чтобы привести к потере сознания или летальному исходу.

ПРЕДУПРЕЖДЕНИЕ!

Отработавшие газы транспортного средства содержат известные химические вещества, которые могут вызвать рак, врожденные дефекты или привести к бесплодию.

Эксплуатация снегоболотохода допускается только вне помещений или при условии хорошей вентиляции.

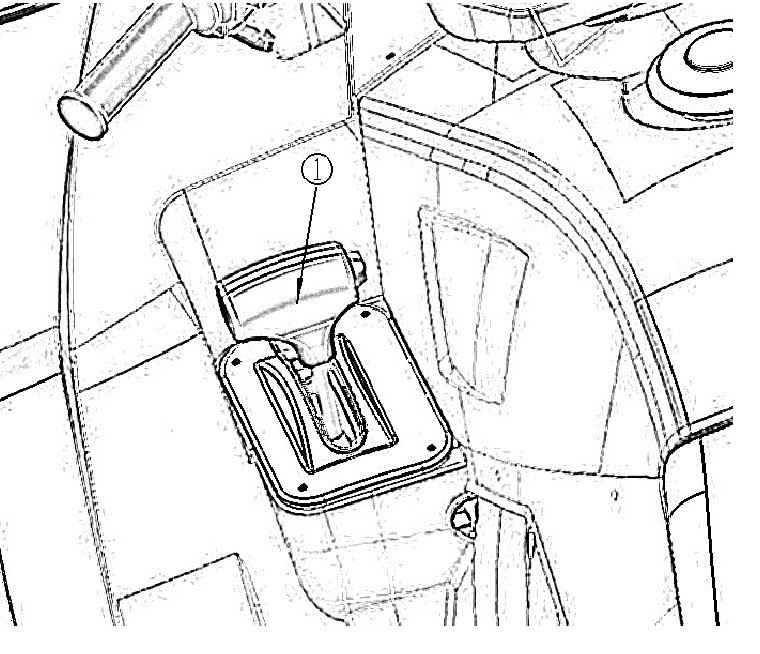

Селектор передач коробки снегоболотохода Рысь 500

Селектор передач коробки  расположен с левой стороны снегоболотохода.

L: пониженная передача

H: повышенная передача

N: нейтральное положение

R: задняя передача

Педаль тормоза, прежде всего, используется для включения блокировочного механизма для смены передачи на заднюю. Обязательное нажатие педали тормоза необходимо для переключения из положения задней передачи.

Осторожно!

Если частота вращения двигателя выше частоты холостого хода или передача переключается в движении, вариатор будет поврежден. Для переключения передачи необходимо остановить снегоболотоход и, не превышая частоту вращения холостого хода, установить селектор в нужное положение. Обязательное нажатие педали тормоза необходимо для переключения из положения задней передачи.

При каждом оставлении снегоболотохода без присмотра устанавливайте рычаг стояночного тормоза в положение парковки. Для обеспечения точной работы трансмиссии важно соблюдать правила переключения передач. При наличии проблем с переключением передач обратитесь к дилерам.

Срок службы ремней снегоболотохода Рысь 500

При перевозке тяжелых грузов и длительном движении на скорости менее 11 км/час рекомендуется использовать пониженную передачу с целью увеличить срок службы ремня.

При необходимости буксировки снегоболотохода для улучшения качения транспортного средства и предотвращения повреждения ремня необходимо переключить селектор передач коробки в нейтральное положение.

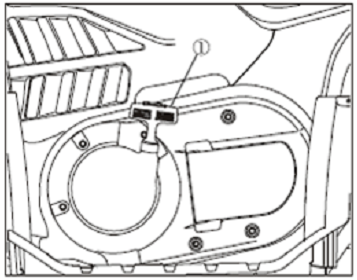

Ручной стартер снегоболотохода Рысь 500

Если двигатель не может быть запущен по причине недостаточного заряда батареи, можно использовать ручной стартер, расположенный на левой стороне снегоболотохода, для запуска двигателя до заряда батареи. Двигатель оборудован автоматическим предохранительным устройством. Допускается использование ручного стартера. Предохранительное устройство определит момент, когда частота вращения достаточно велика для запуска и сжатия. Порядок действия при использовании ручного стартера.

1. Установите снегоболотоход на ровной поверхности и устанавливайте рычаг стояночного тормоза в положение парковки.

2. Прочно удерживая ручку стартера, слегка потяните ее до зацепления механизма стартера.

3. Резко потяните ручку стартера для запуска двигателя.

Ручной стартер снегоболотохода Рысь 500

Осторожно!

При чрезмерном выдергивании ручки произойдет повреждение стартера. Не допускается полное выдергивание шнура.

При неправильной установке ручки стартера вода попадет внутрь внешнего кожуха ручного стартера, что приведет к повреждению компонентов. Следовательно, необходимо обеспечить надлежащую установку ручек, особенно при движении по влажному грунту.

Система полного привода (AWD)

Переключатель полного привода согласно инструкциям и переключатель блокировки дифференциала

Снегоболотоход оборудован переключателем полного привода.

Выбирайте соответствующие режимы движения согласно местности и условиям движения.

 Монопривод (2WD) – крутящий момент передается только на задние колеса.

 Полный привод (4WD) – крутящий момент передается на передние и задние колеса.

 Полный привод с блокировкой переднего дифференциала (4WD-LOCK): крутящий момент на передние и задние колеса
(“DIFF.LOCK”) отличается от режимов полного привода. В данном случае одна скорость распределяется по всем колесам. При блокировке переднего дифференциала допускается кратковременное прямолинейное движение на скорости до 35 км/ч. для преодоления труднопроходимого участк

Функции и управление

Система полного привода (AWD) снегоболотохода Рысь 500

Переключатель полного привода согласно инструкциям “2WD” “4WD” снегоболотохода Рысь 500

1 означает переключение между 2WD и 4WD. Если вы хотите завершить 2, вы должна сначала остановить снегоболотоход и затем переместить переключатель в положение 4WD. При переходе в режим полного привода на приборной панели загорается индикатор "” . Для переключения из режима 2WD в режим 4WD необходимо сначала остановить снегоболотоход, установить рычаг селектора 1 в положение А и затем переключить в положение 2WD.
