Механизмы и органы управления снегохода Буран С-640

Выключатель стоп-сигнала ручного тормоза 'font-size:14.0pt; '>2 расположен на крон­штейне крепления рычага управления тормозом и законтрен гайкой. Тормо­жение снегохода осуществляется нажатием на рычаг тормоза, при этом шток выключателя замыкает контакты - загорается лампа сигнала торможения, ус­тановленная в заднем фонаре.

При отпускании рычага, он возвращается в исходное положение под действием пружин тормоза и через шток выключателя размыкает контакты.

Переключатель света 3 находится на приборном щитке и укреплен на нем при помощи гайки. Переключатель предназначен для включения фары на ближний и дальний свет, включения лампы заднего фонаря и подсветки спи­дометра. Переключатель ползункового типа с вытяжным управлением имеет три фиксированных положения:

●        ●           нижнее (положение «О») - освещение выключено;

●        ●           среднее (положение I) - включен ближний свет фары;

●        ●           верхнее (положение II) - включен дальний свет фары.

В положении I и II переключателя должны включаться лампы заднего фонаря и подсветки спидометра.

Выключатель зажигания 4 кнопочного типа расположен на щитке приборов и имеет два фиксированных положения «включено - выключено».

В положении выключателя «выключено» кнопка должна находиться в утопленном положении.

В положении выключателя «включено» кнопка должна выступать от первоначального положения примерно на 7 мм и фиксироваться в этом по­ложении. Перед пуском двигателя обратите внимание на положение кнопки выключателя.

Аварийный выключатель зажигания 5 расположен на приборном щитке и предназначен для аварийного останова двигателя.

Спидометр 6 имеет счетчик километража пробега и указатель скоро­сти. Циферблат спидометра освещается лампой.

Выключатель электростартера 7 кнопочного типа (на снегоходах «Буран» С-640А1Ц и С-640А1В) расположен справа на щитке приборов. Включение стартера производится нажатием на кнопку выключателя. После пуска двигателя сразу же отпустите кнопку, и она должна возвратиться в ис­ходное положение.

Рычаг управления дросселем карбюратора 8 расположен на правой половине руля. При нажатии на рычаг дроссель поднимается, количество го­рючей смеси, поступающей в цилиндры, увеличивается, вследствие чего уве­личиваются обороты и мощность двигателя. При отпущенном рычаге дроссель возвращается в исходное положение - двигатель работает на оборотах холостого хода.

Ограничитель стояночного тормоза 9 в виде шестигранника уста­новлен на рычаге управления тормозом. Фиксация положения снегохода в заторможенном состоянии осуществляется при нажатии на рычаг тормоза поворотом шестигранника вправо до упора. Фиксацию тормоза производить при включенной передаче коробки реверса.

Руль 10 служит для управления движением снегохода.

Выключатель зажигания 11 расположен справа на приборном щитке. Ключ выключателя имеет следующие положения:

●        ●           ключ вставлен до упора без поворота (положение «О») - для установки ключа в выключатель;

●        ●           ключ повернут вправо до первого фиксированного положения (по­ложение I) - подготавливается электрическая цепь включения зажигания;

●        ●           ключ повернут вправо до упора (положение II) - в схеме снегохода не задействовано;

●        ●           ключ повернут влево до упора (положение III) - в схеме снегохода не задействовано.

Выключатель выполняет роль противоугонного устройства.

Рукоятка ручного стартера 12 расположена с правой стороны двига­теля и служит для его пуска.

Рукоятка переключения передач коробки реверса 13 расположена с левой стороны кожуха двигателя и имеет три фиксированных положения:

●        ●           верхнее - движение вперед;

●        ●           среднее - нейтральное положение, нет связи двигателя с движителем;

●        ●           нижнее - задний ход.

Рычаг управления топливным корректором 'font-size:14.0pt; '>14 находится на левой половине руля. Применяется при пуске холодного двигателя.

Ручка подкачивающего насоса. На снегоходах, оборудованных под­качивающим насосом поршневого типа, на приборном щитке находится руч­ка управления насосом.

Рулевое управление и лыжа. Рулевое управление снегоходов «Буран» С-640А1Ц, С-640А1И, С-640А1В, С-640А1Г, С-640А1ИП, С-640/3700 (рис. 15) состоит из рулевого вала, руля, рулевого привода и шкворня лыжи. Рулевой вал с рулем крепится через втулки 10, выполняющие роль подшип­ников скольжения, к кронштейнам рулевой стойки и коробки реверса с по­мощью прижимных планок 13 и крепежных деталей. Руль 15 мотоциклетного типа соединен двумя крышками и болтами с рулевым валом.

Подшипники рулевого вала, шкворень лыжи и направляющая ролика привода смазаны консистентной смазкой.

Рулевое управление снегоходов «Буран» С-640М и С-640МД по конст­рукции аналогично вышеприведенному, за исключением шкворня, так как на этих снегоходах он отсутствует. Связь рулевого управления с подвеской лы­жи осуществляется через направляющий рычаг, закрепленный на хвостовике водила подвески.

Тормоза (рис. 16). Торможение осуществляется с помощью двух тор­'font-size:14.0pt; '>мозов. Тормозной диск 5 закреплен на полумуфте ведомого шкива вариатора тремя болтами, а диск 19 - на втулке, находящейся на конце вала заднего хо­да, шестью заклепками.

Узлы тормозов с тормозными колодками крепятся с помощью двух болтов к кронштейну 9 рулевой колонки. Основными деталями тормозов яв-тель стоп-сигнала 6. На правом рычаге расположен ограничитель стояночно­го тормоза 2.

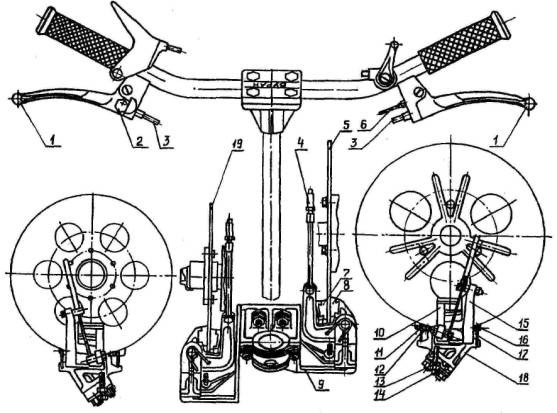

Рис. 16-Тормоза:

1 -     рычаг; 2 - ограничитель стояночного тормоза; 3 - трос тормоза; 4 - муфта регули­ровочная; 5 - тормозной диск; 6 - выключатель стоп-сигнала ручного тормоза; 7 - ко­лодка правая; 8 - колодка левая; 9 - кронштейн рулевой колонки; 10 - рычаг правый;

11 - шайба; 12- нижняя пружина; 13 - гайка; 14 - болт; 15 -рычаг левый; 16 - ось; 17 - верхняя пружина; 18 - кронштейн; 19 - тормозной диск

При нажатии на рычаги 1 тросы 3 перемещаются в оболочке и повора­чивают рычаги 10 и 15, колодки 7 и 8 прижимаются к дискам, и происходит торможение. Одновременно с нажатием на левый рычаг 1 замыкаются кон­такты выключателя 6 и загорается лампа стоп-сигнала. При отпускании ры­чага нижняя 12 и верхняя 17 пружины возвращают рычаги в исходное поло­жение. При работе правым рычагом управления тормозом стоп-сигнал не включается.

Управление дросселем карбюратора снегохода Буран С-640

Привод управления дросселем карбюратора К65Ж (рис. 17) состоит из рычага 1, расположенного на правой половине руля, и троса 5, пропущенного через оболочку 2. На концах троса

обжаты наконечники, по­средством которых трос со­единен со скобой рычага управления и дросселем 6 карбюратора. Оболочка троса одним концом вставлена в упор рычага, другим - в упор 3 крышки карбюратора 8. На­тяжение троса относительно оболочки регулируется упо­ром 3. По окончании регули­ровки упор фиксируется контргайкой 4.

Конструкция привода управления дросселем карбю­ратора  аналогична вышеупомянутой, кроме регу­лировки натяжения троса и крепления троса на дросселе карбюратора.

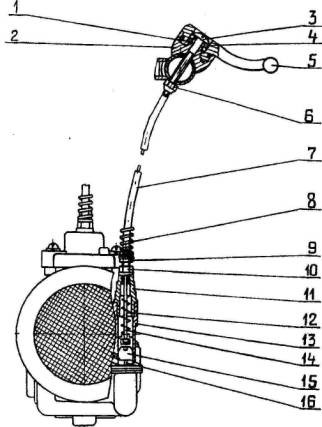

1 - корпус; 2 - основание корпуса; 3 - винт; 4 - пружина; 5 - рычаг; 6 - гайка; 7 - оболочка троса; 8- пружина; 9- упор; 10- контргайка; 11- направляющая; 12- пружина корректора; 13 - корпус карбюратора; 14 - трос; 15 - плунжер; 16-игла

Управление корректо­ром карбюратора. Управле­ние топливным корректором карбюратора К65Ж (рис. 18) производится рычагом 5 при помощи гибкого троса 14, свя­занного с иглой 16 корректо-

ра. На руле рычаг 5 и корпус 1 закреплены винтом 3, которым регулируется необходимая легкость вращения рычага. Трос управления одним концом входит в паз плунжера 15, другим - через отверстие корпуса 1 закреплен на основании рычага 5.

Натяжение троса регулируется вращением упора 9 относительно на­правляющей 11. По окончании регулировки упор фиксируется контргайкой 10. Для предохранения троса от поломок в месте заделки служит пружина оболочки 8. При повороте рычага по часовой стрелке трос наматывается на основание рычага, в результате чего происходит частичный или полный подъем плунжера 15 с иглой 16 корректора. Этим достигается обогащение топливной смеси, необходимой для пуска холодного двигателя.

При возвращении рычага в исходное положение сжатая пружина 12 корректора возвращает плунжер и иглу в первоначальное положение, пре­кращая тем самым подачу дополнительного топлива в двигатель.

Конструкция привода управления корректором карбюратора «Мikuni» аналогична вышеупомянутой, кроме регулировки натяжения троса и крепле­ния троса на карбюраторе,

Корпус

Корпус служит базой для установки всех механизмов и узлов снегохо­да. Основными частями корпуса являются: рама, капот, кожух двигателя, приборный щиток и сиденье.

Рама несущая, жесткой сварной конструкции. Детали рамы изготовле­ны, в основном, из стального листа. Необходимая жесткость обеспечивается силовым каркасом из уголков и труб.

Капот из стеклопластика закрывает моторно-трансмиссионное отделе­ние. На капоте установлены: фара, фара-прожектор (на снегоходах «Буран» С-640А1ИП и С-640/3700), ветровое стекло, лючок для доступа к горловине топливного бака, вентиляционные решетки и замки крепления капота к раме.

Со стороны сиденья двигатель закрыт кожухом и приборным щитком, на котором смонтированы приборы и часть органов управления снегоходом.

Двухместное откидное (для доступа в багажное отделение) сиденье с обивкой из искусственной кожи установлено на раме на двух шарнирных петлях.

В задней части рамы снегоходов «Буран» С-640/3700 и С-640МД рас­положена грузовая площадка.
