Электропогрузчик ЭП-501-Н

Электропогрузчик ЭП-501-Н

представлен на рис. 34.

Техническая характеристика ЭП-501-Н

Грузоподъемность в т .......... 5

Габаритные размеры в мм:

длина

с вилами...3900
» без вил...2740

ширина ...1390

Расстояние от центра тяжести груза до спинки вил в мм... 750 Скорость подъема груза

в м/мин ......................6

Угол наклона рамы подъемника в град:

вперед ..................3

назад ........10

Наибольшая скорость передвижения в км/ч.

с грузом..........7

без груза..............8

Собственный полный вес в кг при высоте подъема в м:

1,8...........8180

2,8 ........... 8340

4,5 ........... 8570

Наименьший радиус поворота по наружному габариту в мм....2490

Электропогрузчик снабжается следующими сменными рабочими органами: вилочным захватом, хоботом, стрелой, прижимом. Отличительной особенностью конструкции, так же как и типа ЭП-301, является наличие гидроусилителя руля, который приводится в действие электродвигателем типа РТ-10 мощностью 2 кет.

Ведущими являются передние колеса; задний мост имеет обычную конструкцию.

Для управления гидроприводом подъема груза имеется специальная рукоятка.

В качестве двигателя передвижения используется электродвигатель типа РТ-8А мощностью 8 кет на напряжение 40 в, двигатель гидропривода подъема груза типа РТ-8Д мощностью 8 кет на напряжение 40 в.

Аккумуляторная батарея — типа 35ТЖН-950 напряжением 40 в и емкостью 950 а-ч, состоящая из 35 щелочных аккумуляторных элементов, устанавливаемая в специальном закрытом кожухом ящике сзади сиденья водителя.

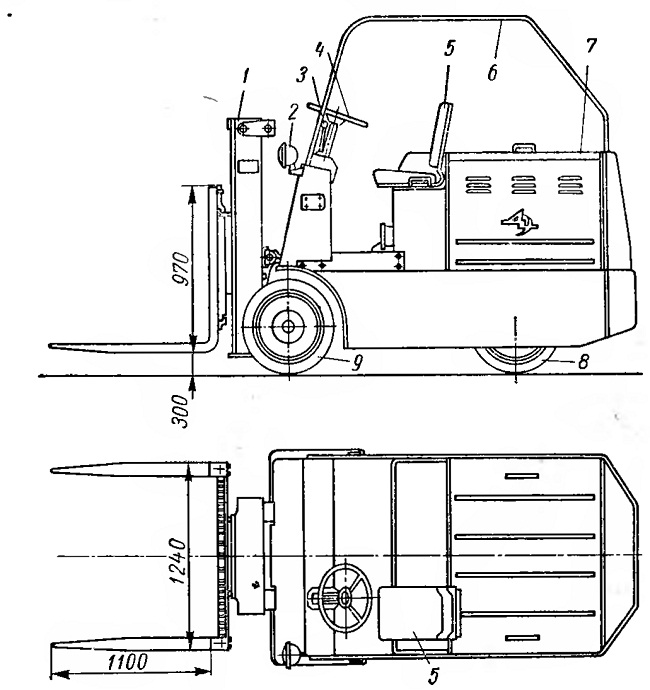

Рис. 34. Электропогрузчик ЭП 501-Н

1—рама подъемника; 2—фара; 3—рукоятка включения; 4—рулевое колесо; 5—сиденье водителя; 6—кожух кабины; 7—батарейный ящик; 8 — ведущие колеса; 9 — управляемые колеса
