Безблочная стрела (рис. 30) предназначена для работы со штучными грузами, подвешенными на грузовом крюке стрелы. С помощью стрелы можно подавать грузы внутрь крытых железнодорожных вагонов, в кузовы автомобилей, а также выполнять монтажные работы.

Безблочная стрела состоит из двух частей (неподвижной рамы А и подвижной стрелы Б), сваренных из труб. Неподвижная рама

устанавливается на верхнюю балку каретки подъемника двумя опорными крюками 5, к нижней балке каретки крепится двумя болтами.

Вылет грузового крюка 1 можно изменять перестановкой стрелы относительно неподвижной рамы. Стрела с грузовым крюком может занимать положения I, II или III, соответствующие вылетам 525, 860, 1195 мм.

Для изменения вылета стрелы на косынках неподвижной рамы приварены скобы 4, 6 и 8. В одну из косынок стрела Б устанавливается опорной трубой 9 (в зависимости от требуемого вылета) и фиксируется растяжкой 3, шарнирно связанной с кронштейнами 2 неподвижной рамы. Другим концом опорная труба связана с кронштейнами, установленными между передними и задними стойками подвижной стрелы. Опорная труба в скобах запирается шкворнем 7.

Грузоподъемность погрузчика в зависимости от вылета стрелы:

При вылете 525 мм........... 650 кГ
» » 860 » ................. 450 »

» » 1195 » ........... 350 »

Увеличение указанных нагрузок воспрещается, так как это не обеспечивает безопасность работы и может привести к опрокидыванию погрузчика.

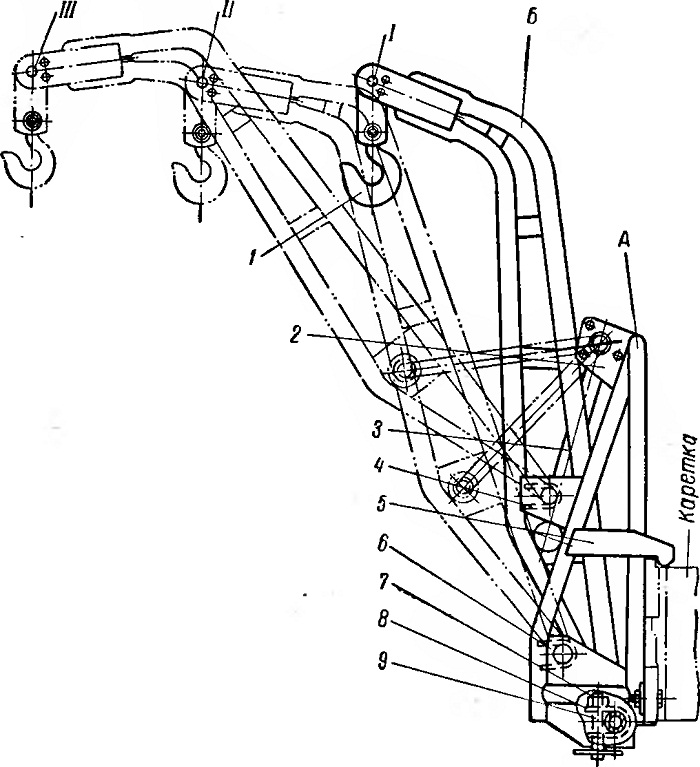

Рис. 30. Безблочная стрела
