10. Снегоуборочные машины системы М. Ф. Гавриченко и ЦУМЗ

Конвейер машины Гавриченко

Конвейер ленточного типа с тяговыми цепями, которые поддерживаются роликами, установленными на раме машины. Привод конвейера выполняется от оси задней колесной пары через редуктор и цепные передачи. Включается или выключается конвейер механизмом, смонтированным на оси колесной пары. На ось установлены разъемная звездочка и составная муфта включения. Звездочка вместе с втулкой свободно вращается на оси, а муфта перемещается вдоль оси на двух, закрепленных на ней шпонках. Звездочка и муфта сцепления имеют зубья (кулачки), посредством которых муфта сцепляется со звездочкой и передает ей вращение от оси колесной пары. Включается муфта действием воздушного цилиндра на рычаг вилки включения. Ось рычага вилки укреплена на кронштейне, приваренном к раме машины. Во втулки, приваренные к концам вилки, вставляются сухари. Последние входят в выточки в муфте. Звездочка цепью соединена со звездочкой, сидящей на ведущем валу редуктора. Дальнейшая передача крутящего момента к ведущему валу конвейера выполняется редуктором и второй цепной передачей.

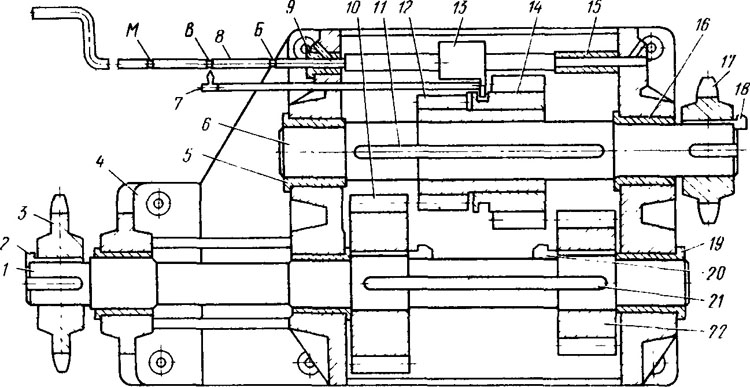

Редуктор (рис. 94) установлен на ходовой раме машины и представляет собой двухскоростную коробку передач. На ведомом валу 1 редуктора неподвижно закреплены две шестерни 10 и 22, а на ведущем валу — подвижно, на шпонках посажена сдвоенная шестерня 12, 14. В зависимости от того, какая пара шестерен находится в зацеплении, изменяется передаточное отношение редуктора. Переключение скоростей выполняется вилкой включения 13, связанной с гайкой, насаженной на ходовой винт 8. Вместе с вилкой перемещается и стержень с указателем 7. Каждому положению указателя соответствует проточка и отметка на стержне переводного винта буквами. Буква М обозначает малую скорость, Б— большую, В— выключено. Звездочки и шестерни подобраны таким образом, что скорость ленты конвейера при включении редукторов на малую скорость составляет 041, а при включении на большую скорость — 0,75 поступательной скорости снегоуборочного поезда.
