Промежуточный полувагон снегоуборочного поезда СМ-2М
Ведущий вал конвейера промежуточного полувагона снегоуборочного поезда СМ-2М
Ведущий вал (рис. 80), приводящий в движение тяговые цепи с прикрепленными к ним пластинами конвейера, установлен на двух роликоподшипниках 13, заключенных в корпусы 8. Корпусы подшипников установлены на боковых листах каркаса. На валу имеются две тяговые 11 и одна приводная 5 звездочки.
|

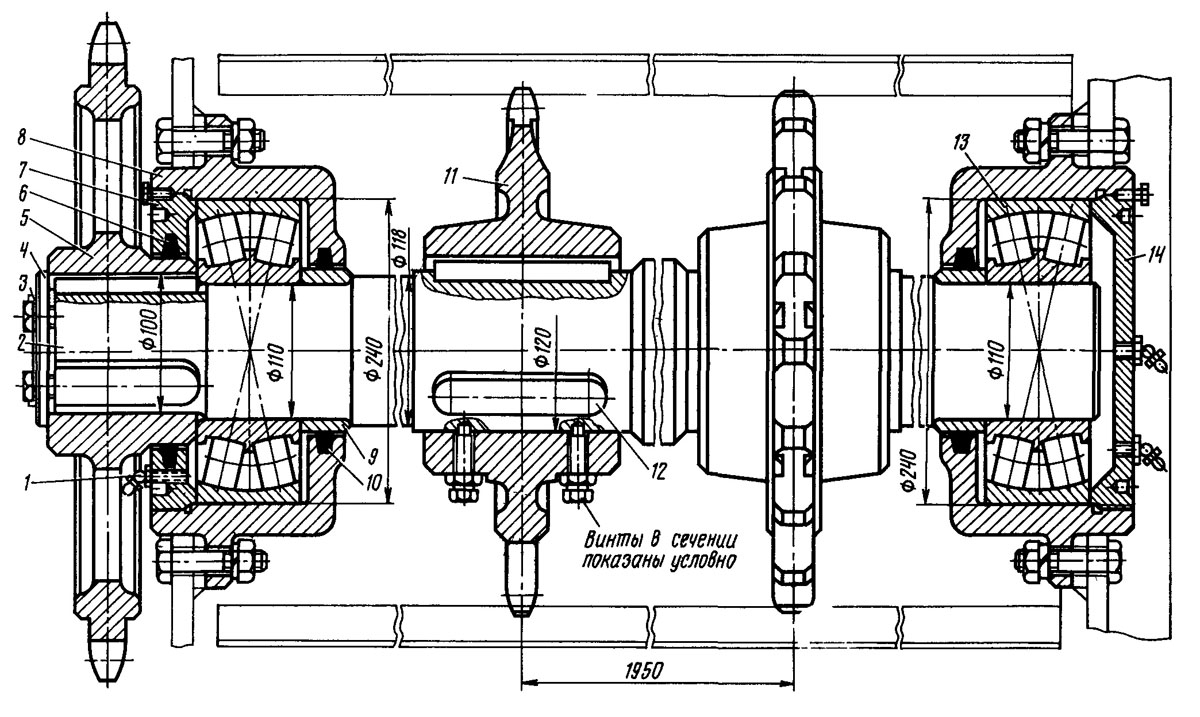

Рис. 80. Ведущий вал:
I—масленка; 2—вал; 3—планка стопорная; 4—шайба; 5, 11—звездочки
приводная, тяговой цепи; 6, 10—уплотнения; 7—крышка подшипника; 8—корпус
подшипника; 9—втулка; 12—шпонка; 13—подшипник; 14—крышка подшипника
