Трактор Агромаш-90ТГ. ТРАНСПОРТИРОВАНИЕ

РАЗДЕЛ 23

Трактор Агромаш-90ТГ. ТРАНСПОРТИРОВАНИЕ

Транспортирование тракторов любым видом транспорта должно осуществляться в соответствии со схемой погрузки, а также с действующими Правилами погрузки, крепления и перевозки грузов.

Подготовка тракторов к перевозке осуществляется в соответствии с ГОСТ 26653-90.

При подготовке трактора к отгрузке:

- поднять нижние тяги УНЗ в крайнее верхнее положение (транспортное) и закрепить их в поднятом положении специальной механической тягой (стяжкой). Верхнюю тягу заднего навесного устройства установить в транспортное положение и закрепить ее на фиксаторе упором;

- слить охлаждающую жидкость из системы охлаждения дизеля (антифриз сливать не надо) и топливо из топливного бака;

- в кабине повесить предупредительную бирку, что вода и топливо слиты, трактор смазан и заправлен маслом;

Примечание - При транспортировании трактора в летнее время на короткие расстояния охлаждающую жидкость из радиатора (системы охлаждения) дизеля можно не сливать.

- отключить аккумуляторные батареи;

- включить первую передачу коробки передач и выключить ВОМ (при его наличии);

- для трактора с реверс-редуктором рычаг управления реверс-редуктором установить в положение прямой передачи;

- затормозить трактор, потянув рычаг стояночного тормоза вверх до щелчка.

- уложить в кабину ящик с ЗИП и сборочными единицами и деталями, не установленными на трактор;

- один ключ от замка двери кабины и ключ для включения стартера уложить в пакет с документацией, левую дверь кабины закрыть на защелку, а правую - на ключ, закрыть кабину и опломбировать.

Ключ повесить в условном месте под капотом.

При погрузке и выгрузке трактора использовать специальные захваты, обеспечивающие безопасность работы и сохранность кабины и обшивки.

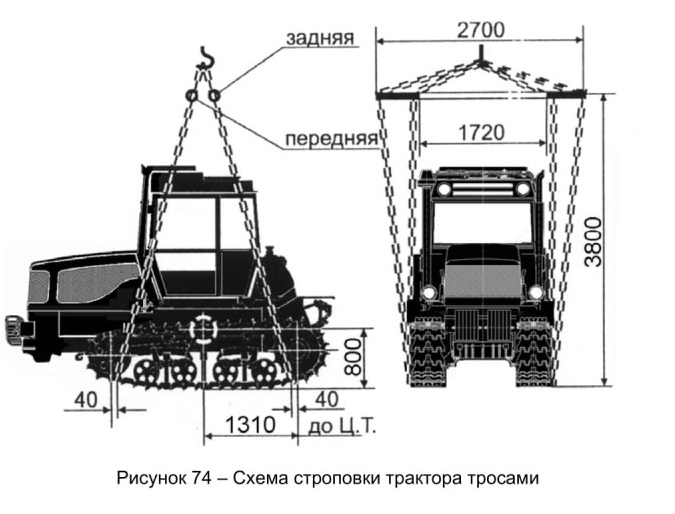

Строповку трактора выполнять по схеме, приведенной на рисунке 74 (и имеющейся на топливном баке трактора).

Подъем трактора осуществлять кранами грузоподъемностью не менее 10т.

Допускается погрузка трактора самоходом (без использования грузоподъемных средств) со специальных или приспособленных погрузочных площадок.

РАЗДЕЛ 24

Трактор Агромаш-90ТГ. ХРАНЕНИЕ И УТИЛИЗАЦИЯ ТРАКТОРА

24.1 ВИДЫ И ПЕРЕЧЕНЬ РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПРИ ХРАНЕНИИ

Соблюдать правила хранения трактора в нерабочий период.

Трактор ставится на хранение: межсменное - при перерыве в его использовании до 10 дней; кратковременное - от 10 дней до двух месяцев и длительное - при перерыве в работе более двух месяцев.

Трактор должен храниться в закрытых помещениях или под навесом. Допускается хранение трактора на открытых специально оборудованных площадках с твердым покрытием. Места хранения тракторов должны обеспечиваться противопожарными средствами в соответствии с правилами пожарной безопасности.

При подготовке тракторов к хранению:

• выполнить операции по очистке и мойке;

• снять с трактора и подготовить к хранению на складе составные части;

• провести внутреннюю и наружную консервацию;

• провести герметизацию полостей сборочных единиц и агрегатов от проникновения атмосферных осадков и пыли;

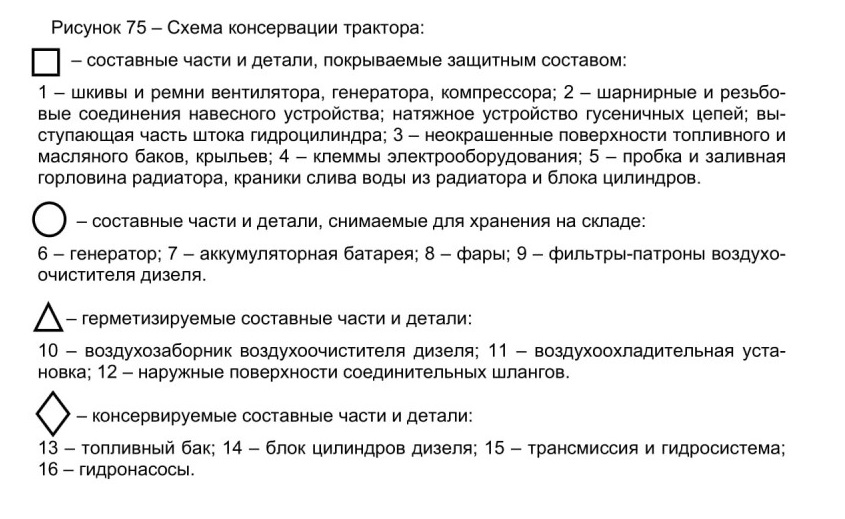

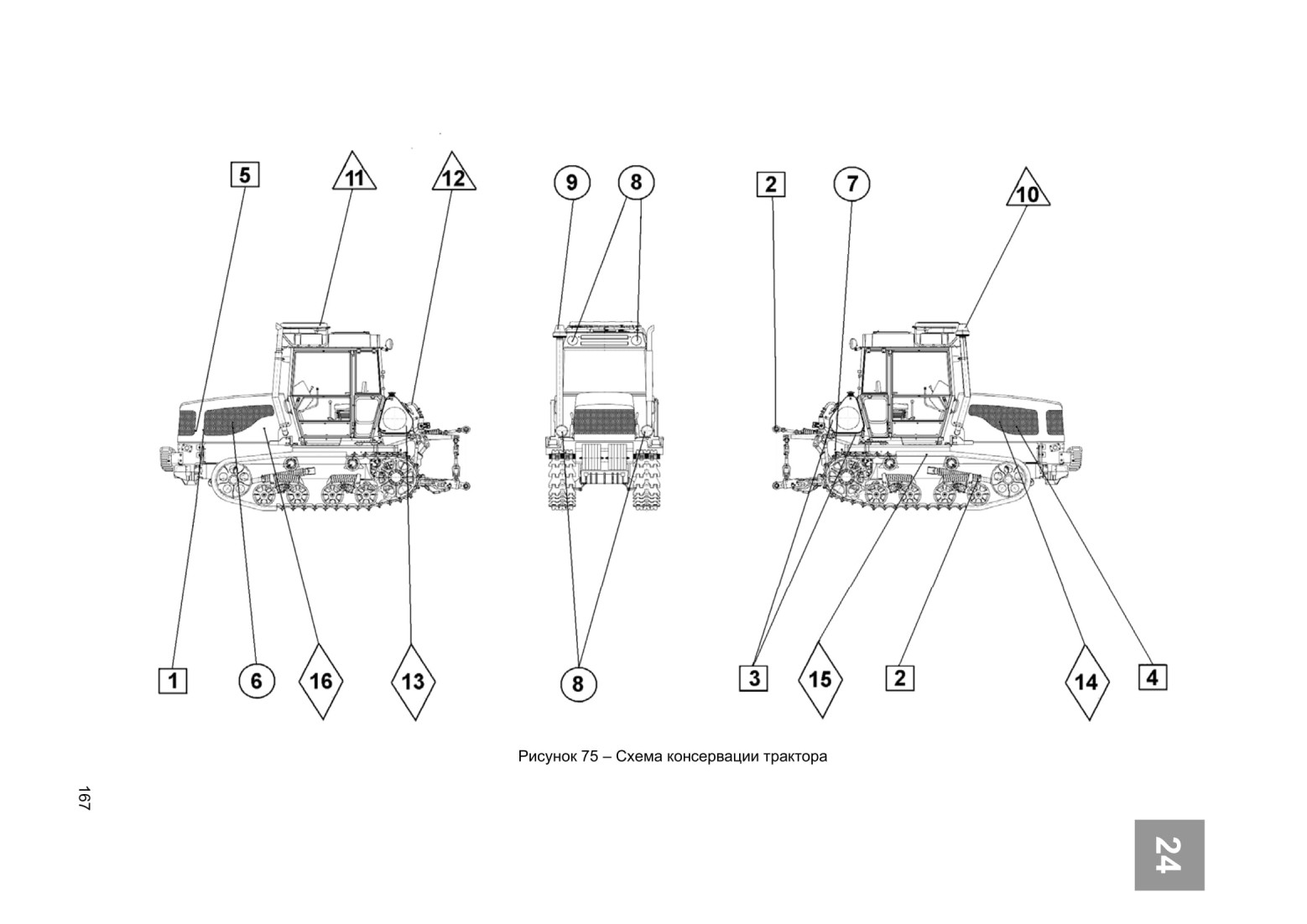

• установить трактор на подставки (подкладки) (схема консервации трактора показана на рисунке 77).

Перед установкой трактора на длительное хранение провести проверку его технического состояния.

Все отверстия, щели, через которые могут попасть атмосферные осадки во внутренние полости машины, плотно закрыть крышками или пробками - заглушками.

Герметизацию дизеля осуществить установкой заглушек, тщательно подобранных по размерам отверстий. Шток силового цилиндра навесной системы должен быть максимально втянут в цилиндр.

В период хранения периодически проводить проверку хранящегося трактора. Обнаруженные при этом недостатки должны быть устранены.

При снятии трактора с хранения:

• провести его расконсервацию;

• разгерметизировать трактор;

• установить хранящиеся на складе составные части;

• провести регулировку сборочных единиц;

• заполнить емкости рабочими жидкостями.

24.2 ХРАНЕНИЕ ТРАКТОРА

24.2.1 Подготовка трактора к кратковременному хранению

• Установить трактор на эстакаду или площадку для мойки, провести наружную мойку, обдуть трактор сжатым воздухом.

• Установить трактор на место хранения.

• Слить охлаждающую жидкость из радиатора, оставив сливные краники открытыми (антифриз сливать не надо), жидкости из ВОУ кабины, стекпоомы-вателя.

• Выпустить из ресивера конденсат.

• Открытье разобщительный кран пневмосистемы и оставить его открытым.

• Нанести восковой состав или консервационную смазку на наружные неокрашенные поверхности дизеля. Обернуть парафинированной бумагой и закрыть заглушками и пробками: горловины, отверстия под маслоизмерители, выхлопную трубу дизеля, моноциклон воздухоочистителя, сапуны топливного и масляного баков.

24.2.2 Кратковременное хранение трактора

• Проверять состояния поверхности трактора.

• В случае обнаружения коррозии зачистить, обезжирить, высушить и окрасить поврежденную поверхность (или покрыть защитной смазкой).

24.2.3 Снятие трактора с кратковременного хранения

• Очистить трактор от защитной смазки, пыли, снять герметизирующие приспособления, заглушки, крышки, чехлы.

• Осмотреть и при необходимости подтянуть и закрепить составные части.

• Проверить наличие масел и смазок во всех сборочных единицах.

• Заправить систему охлаждения дизеля охлаждающей жидкостью, залить жидкость в ВОУ кабины и стекпоомыватель.

• Закрыть разобщительный кран пневмосистемы.

• Запустить и прогреть дизель на малой частоте вращения коленчатого вала, проверить работу механизмов и сборочных единиц трактора.

• Собрать, очистить заглушки, пробки, подставки и, прикрепив к ним бирку (бирки) с указанием хозяйственного номера трактора, сдать на склад.

24.2.4 Подготовка трактора к длительному хранению

• Провести наружную мойку трактора.

• Установить трактор на деревянные подкладки.

• Слить дизельное топливо из топливного бака и отстой из топливных фильтров.

• Залить в топливный бак топливо в количестве, необходимом для обеспечения работы дизеля в течение 5... 10 мин.

• Долить в картер дизеля моторное масло до эксплуатационного уровня (см. таблицу 2 «Перечень горюче-смазочных материалов»),

• Пустить дизель и дать ему поработать на холостом ходу 5... 10 мин, произвести несколько включений гидросистемы.

• Перед остановкой дизеля в течение 2-3 с поддержать частоту вращения коленчатого вала близкой максимальной, затем, отключив подачу топлива, заглушить дизель, прокрутить от стартера коленчатый вал дизеля в течение 10-15 с.

• Снять с воздухоочистителя воздухозаборник и промыть сетку. Вынуть из воздухоочистителя основной и предохранительный фильтры-патроны, обдуть их сжатым воздухом или промыть в моющем растворе до полного удаления пыли и хорошо высушить. Сдать фильтры-патроны на склад для хранения. Установить воздухозаборник на воздухоочиститель.

• Слить жидкости из системы охлаждения (краники оставьте открытыми), ВОУ кабины, стекпоомывателя.

• Покрыть защитной смазкой пробку и заливную горловину радиатора, краники слива воды из радиатора и блока цилиндров.

• Ослабить ремни привода вентилятора, генератора и компрессора. Удалить с ремней масляные пятна бензином-растворителем, просушить их, покрыть защитным восковым составом и оставить на дизеле в ослабленном состоянии для хранения.

• Закрыть крышками или заглушками все отверстия, полости, через которые могут попасть внутрь атмосферные осадки.

• Отсоединить крепление АКБ и снять ее. Очистить батарею от следов электролита и коррозии. Вывернуть пробки заливных отверстий, прочистить вентиляционные отверстия, провести при необходимости дозаправку электролитом и подзарядку батарей. АКБ хранить заряженными в специально предназначенных для этих целей вентилируемых помещениях. В период хранения

ежемесячно проверять плотность электролита и при необходимости подзаряжать батареи.

• Выпустить из ресивера конденсат.

• Открыть разобщительный кран пневмосистемы и оставить его открытым.

• Генератор, стартер снять с трактора, очистить, обдуть сжатым воздухом, генератор и стартер сдать на склад, покрыв клеммы защитной смазкой, места установки сборочных единиц закрыть деревянными заглушками.

• Удалить с неокрашенных поверхностей деталей трактора ржавчину, обдуть сжатым воздухом и нанести защитную смазку.

• Покрыть водно-восковой дисперсией (состав ЭВВД-13) неокрашенные наружные поверхности трактора, кабины, топливного и масляного баков, крыльев. Покрыть защитным составом или обернуть парафинированной бумагой или полиэтиленовой пленкой наружные поверхности соединительных шлангов, воздухозаборник воздухоохладительной установки.

• Очистить от пыли и грязи гусеницы трактора, рабочие поверхности направляющих и ведущих колес, опорных катков и поддерживающих роликов. Заполнить смазкой через масленки все точки смазки (согласно таблице 2 «Перечень горюче-смазочных материалов»). Проверить и дозаправить маслом до соответствующего уровня все сборочные единицы и механизмы трансмиссии и ходовой системы.

• Установить трактор на деревянные подкладки.

24.2.5 Длительное хранение трактора

• Проверять правильность и надежность установки трактора на подкладках. Устранять обнаруженные недостатки.

• Проверять комплектность трактора с учетом снятых с него сборочных единиц и деталей, сданных на склад.

• Проверять надежность герметизации.

• Проверять состояние защитных покрытий. При нарушении целостности защитного покрытия очистить поверхность, обезжирить и покрытье краской или защитной смазкой.

• Проверять правильность хранения снятых с трактора агрегатов, сборочных единиц и деталей.

• Удалять снег (только в период таяния) с тракторов, находящихся на открытых площадках.

24.2.6 Расконсервация трактора

• Снять трактор с подкладок.

• Очистить трактор от предохранительной смазки, удалить заглушки, чехлы.

• Получить со склада снятые с трактора узлы, детали, принадлежности и инструмент и установить на свои места.

• Провести регулировку сборочных единиц трактора.

• Проверить уровень и плотность электролита в АКБ (для обслуживаемых АКБ).

• Проверить уровни масла во всех сборочных единицах трактора и дизеля и при необходимости долить до требуемого уровня.

• Залить жидкость в систему охлаждения и при необходимости в ВОУ и стеклоомыватель.

• Закрыть разобщительный кран пневмосистемы.

• Пустить и прогреть дизель на малой частоте вращения коленчатого вала, проверить работу механизмов и сборочных единиц.

• Собрать и очистить заглушки, пробки, подкладки, чехлы, прикрепить бирку с указанием марки и номера трактора и сдать на склад.

24.3 УТИЛИЗАЦИЯ ТРАКТОРА

После окончания срока службы и нецелесообразности дальнейшей эксплуатации трактор подлежит утилизации.

Специальных мер безопасности при утилизации трактора не требуется. Необходимо соблюдать меры противопожарной безопасности, связанные с обращением с нефтепродуктами, и правила безопасности при проведении грузоподъемных работ, связанных с разборкой трактора.

При подготовке трактора к утилизации рекомендуется:

• слить охлаждающую жидкость из системы охлаждения дизеля;

• слить масло из системы смазки дизеля;

• слить масло из гидросистемы трактора;

• разобрать трактор на узлы и детали.

Степень разборки определяется удобством транспортирования и разделения по группам материалов.

В тракторе, в том числе в дизеле и других комплектующих изделиях применяются следующие виды материалов, подлежащих утилизации:

• черные металлы (сталь, чугун);

• цветные металлы (медь и медные сплавы);

• пластмассы;

• резины;

• стекло;

Утилизация должна производиться в соответствии с Федеральным законом РФ от 24 июня 1998г №89-ФЗ «Об отходах производства и потребления», Федеральным законом РФ от 8 августа 2001 г №128-ФЗ «О лицензировании отдельных видов деятельности», а также законами и другими нормативными актами субъектов Российской Федерации.
