Коробка передач трактора К-701 Кировец

Коробка передач трактора К-701 Кировец - часть 1

Коробка передач, общий вид которой дан на рис. 2.28, позволяет наряду с изменениями скорости движения осуществлять привод насосов гидросистемы управления поворотом и навесного устройства от ведущих колес при буксировке трактора. Она также дает возможность отключать задний ведущий мост и передавать вращение на вал отбора мощности. Картер коробки состоит из верхней 30 и нижней 28 половин, проставки и поддона 27. На верхней половине картера установлен мостик 2 привода управления с рычагом 9 стояночного тормоза и педалью 5 слива; фильтр гидравлической системы коробки; рычаг 13 и механизм 14 переключения передач, обеспечивающий управление фрикционами; гидроаккумулятор; рычаги 16 и 17 включения

муфты раздаточного вала и отключения заднего моста; тормоза-синхронизаторы 24 и 29
кулиса 1 с рычагом 11 включения муфт грузового вала и заднего хода, а также поводок 15 золотника управления приводом вала отбора мощности.

Редукторная часть коробки передач, иллюстрируемая рис. 2.29, состоит из ведущего 1, промежуточного 30, грузового 36 и раздаточ-ного валов, а также вала 32 привода насоса с шестерней 33 и муфтой 34. Ведущий трехопорный вал (установленный на трех подшипниках) имеет четыре фрикциона 11, 12, 23 и 27, соответствующие передачам I, II, III и IV С пятью прямозубыми цилиндрическими шестернями. Шестерня 25 является ведущей шестерней привода насоса. Вал 1 пустотелый, в нем имеются два маслопровода, подводящие масло к фрикционам передач I и IV. Из средней опоры 10 вала осуществляется подвод масла к фрикционам 11 и 23.

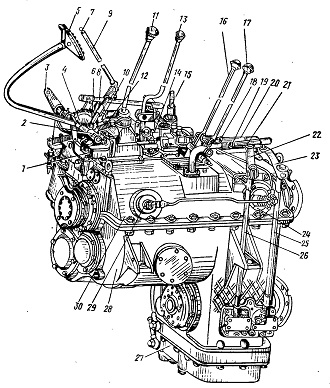

Рис. 2.28. Общий вид коробки передач трактора и размещенных на ней органов управления:
I — кулиса; 2 — мостик привода управления; 3 — тяга-компенсатор; 4 — сектор; 5 — педаль слива; 6 — планка; 7 — кнопка рычага стояночного тормоза; 8 — ролик; 9 — рычаг стояночного тормоза; 10 — собачка; 11 — рычаг включения муфт грузового вала; 12 — пружина;. 13 — рычаг переключения передач; 14 —механизм переключения передач; 15 — поводок золотника управления приводом ВОМ; 16 — рычаг включения муфты раздаточного вала; 17 — рычаг отключения заднего моста; 18, 19 — гайки; 20, 21 — тяги; 22, 23 — рычаги; 24 - тормоз синхронизатор первой передачи; 25, 26 — валики; 27 — поддон; 28 — нижняя половина картера; 29 — тормоз-синхронизатор четвертой передачи; 30 — верхняя половина картера

Рис. 2.29. Редукторная часть коробки передач трактора

Промежуточный вал 30 также трехопорный. На шлицах его установлено семь шестерен 13, 14, 15, 24, 26, 28 и 29. Из них четыре находятся в постоянном зацеплении с шестернями фрикционов ведущего вала, две (15, 26) — с шестернями, свободно вращающимися на грузовом валу, и, наконец, шестерня 29 является ведущей шестерней заднего хода.

На трехопорном грузовом валу установлены пять цилиндрических прямозубых шестерен 35, 37, 38, 40, 44 и две зубчатые муфты 39 и 41. Шестерни 35 и 37 находятся на шлицах вала и имеют постоянное зацепление с шестернями 21 и 22, свободно вращающимися на раздаточном валу. Шестерни 38, 40 и 44 имеют наружные и внутренние зубья; каждая из них установлена на двух шарикоподшипниках, а шестерни 29 и 44 (промежуточного вала) соединены через промежуточную шестерню 43. Зубчатая муфта 41 при перемещении по шлицам вала влево входит в зацепление с шестерней 44, чем обеспечивается изменение направления вращения грузового и раздаточного валов и осуществляется задний ход трактора. При перемещении по шлицам вала влево зубчатая муфта 39 входит в зацепление с шестерней 40, а при перемещении вправо— с шестерней 38.

Раздаточный вал имеет муфту 20 и состоит из двух частей: вала 18 привода переднего моста и вала 17 привода заднего моста. Первый установлен на роликовом и шариковом подшипниках, а второй — на игольчатом и шариковом. На валу 18 имеются шестерни 21 и 22, а также зубчатая муфта 19, которая в левом положении соединяется с шестерней 22. Включение заднего моста осуществляется муфтой 16, обеспечивающей в левом положении соединение валов 17 и 18.

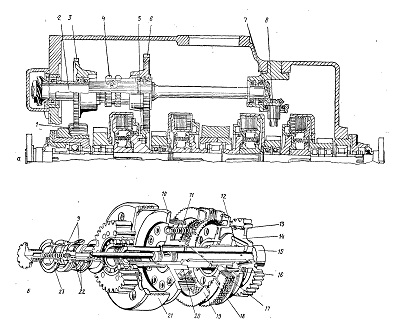

Из рис. 2.30, а видно, что вал привода насоса вместе с расположенными на нем двумя шестернями 3 и 6 и зубчатой муфтой 4 установлен на верхней половине картера параллельно ведущему валу коробки передач. От последнего через шестерню 5, которая зацеплена с шестерней 6, через зубчатую муфту 4 получает вращение вал 2 привода насоса. При буксировке трактора муфта 4 входит в зацепление с шестерней 3, находящейся постоянно в зацеплении с промежуточной шестерней 1 заднего хода. Благодаря этому вращение передается на вал привода насоса. От ведущего вала через конический редуктор 7 и валик 8 получает вращение насос гидросистемы коробки передач. Через червячную передачу от вала привода насоса и валика 31 (см. рис. 2.29) осуществляется привод тахоспидометра.

Фрикционы коробки передач со стальными дисками и гидравлическим управлением изображены на рис. 2.20, б. Они установлены на Ведущем валу коробки и конструктивно аналогичны друг другу.

Рис. 2.30

Рис. 2.31

Каждый фрикцион состоит из ведущих и ведомых частей и механизма включения. Ведущими частями фрикциона являются ведущий или внутренний барабан 10, ведущий диск трения 18, нажимной диск 16 с пружинами 11 и стаканами. Ведомую часть фрикциона образуют ведомый или наружный барабан 21 и ведомый диск трения 19. К механизму включения относятся средний правый диск

14 с уплотнительными кольцами 12 и 13, а также уплотнительные чугунные кольца. 22 с манжетами 9 и кольцо 23. Ведущие части фрикциона жестко связаны с ведущим валом 15, вращающимся с частотой вращения вала двигателя; их ведомые части соединены со свободно вращающимися шестернями.

Включение фрикциона осуществляется за счет давления масла, поступающего в пространство (бустер) между средним и нажимным дисками. Последний сжимает пакет дисков трения, и вращающий момент с ведущего вала

15 передается на шестерню, прикрепленную к ведомому наружному барабану 21, и далее поступает на промежуточный вал. Часть масла через отверстие в нажимном диске попадает в полость внутреннего барабана 10 и затем через отверстия в нем идет на смазку дисков трения. При выключении фрикциона пружины 11 возвращают нажимной диск в исходное положение. Для обеспечения нормальной работы имеются уплотнительные кольца 17 и 20.

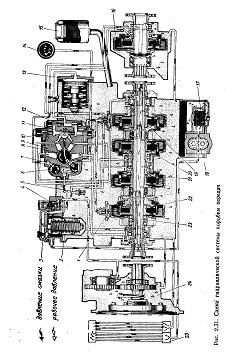

Гидравлическая система коробки передач, схематически показанная на рис. 2.31, имеет гидравлический насос 18, фильтр 2, механизм переключения передач 9, перепускной клапан 3, золотник 6 вала отбора мощности (ВОМ), золотники 7 слива и 8 переключения передач и тормозов синхронизаторов, перепускные клапаны 10, 11 я 12, гидроаккумулятор 13, масляный радиатор 25, редукционный клапан 4, клапан ограничения давления смазки 5, датчик и указатель давления масла 14, маслозаливной бачок 15, сапун, систему трубопроводов и шлангов. Она предназначена для включения фрикционов 16, 19, 20, 21, 22, тормозов-синхронизаторов 1, смазки и охлаждения ведущего вала 23, редукторной части 24 коробки передач, редуктора привода насосов и соединительной муфты вала отбора мощности.

Масло, частично очищенное при работающем двигателе в грубом сетчатом заборном фильтре 17 с установленным в сливной пробке магнитом, поступает к насосу 18, а от него — в фильтр 2 коробки передач.-Там оно очищается от продуктов износа и поступает в редукционный клапан 4, обеспечивающий поддержание необходимого давления в бустере фрикциона включенной передачи (или в тормозах-синхронизато-рах) и во фрикционе соединительной муфты ВОМ (при ее включенном положении). От клапана 4 часть масла подводится к механизму переключения передач, а от него — к бустеру включенной передачи, тормозам-синхронизаторам 1 или к муфте ВОМ. Остальная его часто через отверстия в корпусе редукционного клапана поступает на смазку коробки передач, редуктора привода насосов, соединительной муфты ВОМ и в масляный радиатор. Давление в системе смазки ограничивается установленным в верхней полости картера клапаном, выполняющим функцию предохранительного клапана радиатора, который отрегулирован на давление 220 кПа.

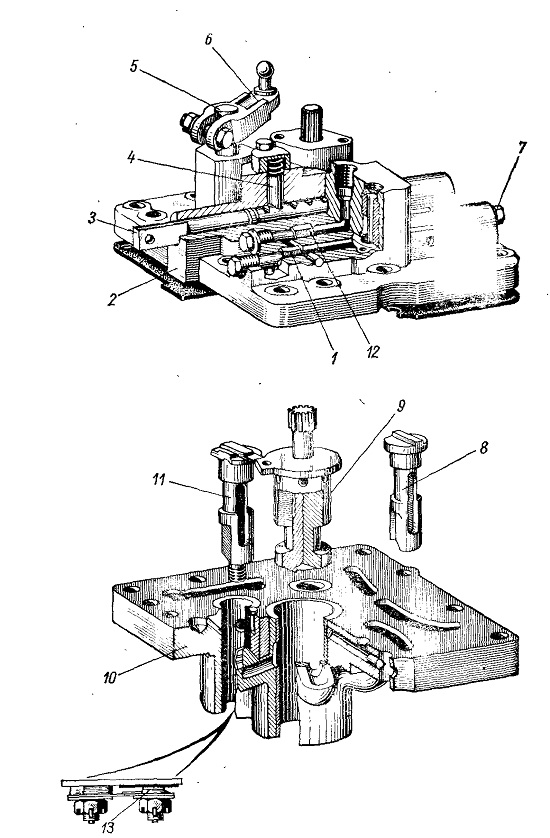

Механизм переключения передач, представленный на рис. 2.32, имеет корпус 10, поводок 5, крышку 2, рычаг 6, рейку 3 с фиксатором 4 и золотники вала отбора мощности, слива 11, переключения передач и включения тормозов-синхронизаторов 9, а также перекидных золотников 1, 7, 12. Золотник 8, связанный с рейкой 3, имеет шесть фиксированных положений. При первом крайнем заднем положении рейки он подает масло в тормоза-синхронизаторы, при втором происходит слив масла из тормозов-синхронизаторов, при третьем — шестом положениях масло подается в бустеры включаемых четырех передач. Быстрое уменьшение давления в фрикционах, тормозах-синхронизаторах и гидроаккумуляторе, а также создание режима «плавный подъезд» обеспечивается золотником слива 11. Являясь блокировочным устройством, он не позволяет включать первую передачу до воздействия на педаль слива. Зарядка и разрядка гидроаккумулятора на бустер в процессе перехода с одной передачи на другую обеспечиваются перекидными золотниками 1,7 и 12. В механизме имеется защелка 13 с упором.

Рис. 2.32. Механизм переключения передач
