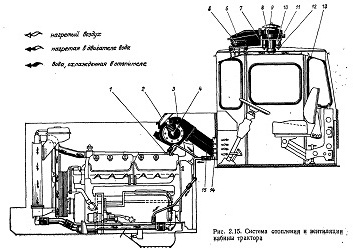

Система отопления и вентиляции кабины, схематически показанная на рис. 2.15, предназначена для обеспечения в ней нормируемых параметров микроклимата. На передней стенке -кабины под капотом установлен вентилятор-пылеотделитель 3. Данная система отопления является закрытой жидкостной, с принудительной циркуляцией охлаждающей жидкости и воздуха. В нее входят радиатор 14, вентилятор-пылеотделитель 3, кран 1, воздушные и водяные трубопроводы. Нагнетаемый в кабину воздух подогревается, проходя «через радиатор 14 отопителя, в котором циркулирует жидкость, подведенная от системы охлаждения двигателя. Вентилятор-пылеотделитель имеет входной патрубок и электродвигатель 7 с крыльчаткой, закрепленной на его корпусе.

При работе наружный воздух крыльчаткой засасывается через входной патрубок (забор воздуха осуществляется через окно 2 в облицовке). В результате действия центробежных сил частицы пыли перемещаются к щелевым отверстиям и через них попадают в отделенную перегородкой пылевую полость кожуха, которая сообщается с атмосферой, куда и удаляется отсепарированная пыль. Очищенный же ют нее воздух по межлопаточному каналу нагнетается в основную полость кожуха и далее по воздухопроводу подается в кабину. С целью улучшения температурного режима в кабине в летний период .предусмотрена возможность крепления вентилятора к крыше кабины. Для этого закрывают кран 1, отсоединяют провод 8 от клемм электродвигателя и соединительной панели щитка приборов. Концы провода изолируют и прикрепляют к пучку проводов. Далее отсоединяют вентилятор 3 от воздухопровода 15, идущего к радиатору, а затем снимают муфту, соединяющую вентилятор с патрубком на облицовке. После демонтажа вентилятора на воздухопровод и декоративную сетку радиатора устанавливают заглушку. Перед установкой его на кабину патрубок 4 с резиновой муфтой 5 заменяют патрубком 10, предварительно убедившись в свободном проворачивании крыльчатки. После этого устанавливают патрубок 10 и кронштейн 9, на котором закрепляют колпачок. Затем снимают две заглушки на крыше кабины, через проставку И, резиновую прокладку 12 и втулку-амортизатор 13 устанавливают вентилятор и закрепляют его с помощью гайки. При работающем вентиляторе очищенный от пыли воздух через кожух 6 направляется в воздухопровод, проходящий через всю кабину, и распределяется по ней благодаря системе жалюзи. Исключение попадания выхлопных газов в кабину через вентилятор обеспечивается установкой на выхлопной трубе насадки. Детали, необходимые для монтажа вентилятора, входят в состав ЗИПа. При этом необходимо помнить, что высота трактора с установленной на выхлопную трубу насадкой достигает 4,1 м.
