Трактор ДТ-175С. УСТАНОВКА дизеля СМД-66

Трактор ДТ-175С. УСТАНОВКА дизеля СМД-66

Дизель СМД-66 прикреплен к раме трактора на резинометаллических амортизаторах по трехточечной схеме.

Передняя опора 14 (рис. 42) дизеля установлена на приваренных к раме накладных с помощью четырех болтов 2. Амортизатор передней опоры дизеля состоит из скобы 11 и подушки 12 и закреплен на передней опоре 2 болтами 13 и корончатыми гайками со шплинтами. Задние кронштейны 4 с установочными штифтами закреплены на дизеле с помощью шпилек и корончатых гаек 3, Амортизатор 7 задних кронштейнов дизеля состоит из основания, скобы коробчатой формы и резьбовой втулки, привулканизированной к основанию и скобе. Задние амортизаторы прикреплены к накладкам, приваренным к раме трактора, болтами 8 и опорными пластинами 9. Центровка дизеля на раме трактора обеспечивается с помощью регулировочных прокладок. При этом несоосность осей вала сцепления и вала насосного колеса гидротрансформатора допускается не более 2 мм, а непараллельность оси вала насосного колеса гидротрансформатора — не более 2,4 мм на длине 300 мм. Дизель центрируют на раме трактора. Для этого под переднюю и задние опоры устанавливают набор прокладок толщиной по
2 мм. Общая толщина набора регулировочных прокладок 1 у передней опоры — не более 14 мм под каждой лапой. Общая толщина набора регулировочных прокладок 10 у задних опор — не более 12 мм под каждой из опор. Разница в толщинах набора регулировочных прокладок под левой и правой задними опорами должна быть не более 6 мм. После центровки дизеля при общей толщине регулировочных прокладок до 8 мм запрессовывают штифт
15 длиной 40 мм, при толщине 8 мм и более— штифты 50 мм.

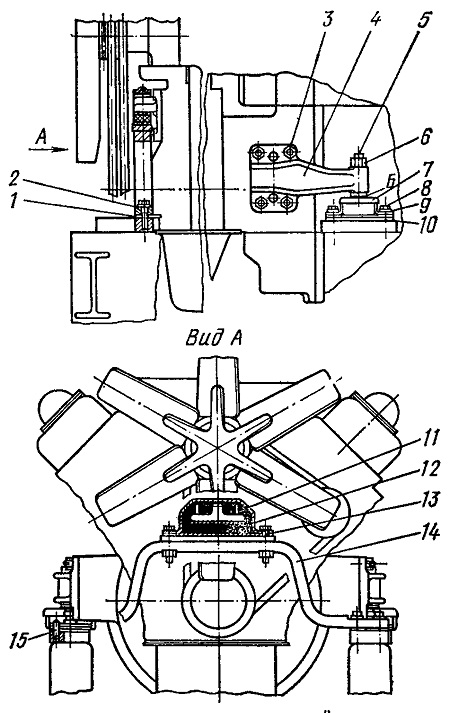

Рис. 42. Установка дизеля СМД-66:
1 — регулировочные прокладки передней опоры; 2 — болты крепления передней опоры; 3 — корончатые гайки крепления заднего кронштейна; 4 — задний кронштейн крепления дизеля;
5 — шпилька крепления амортизатора; 6 — корончатые гайки;
7 — амортизатор заднего кронштейна дизеля; 8 — болты крепления амортизатора к накладке рамы; 9 — опорная пластина;
10 — регулировочные прокладки задних опор; 11 — скоба амортизатора передней опоры дизеля; 12 — подушка амортизатора передней опоры дизеля; 13 — болты крепления амортизатора передней опоры; 14 — передняя опора; 15 — штифт.
