Трактор ДТ-175С. КОНЕЧНЫЕ ПЕРЕДАЧИ

Трактор ДТ-175С. КОНЕЧНЫЕ ПЕРЕДАЧИ

Конечные передачи представляют собой одноступенчатые редукторы с цилиндрическими шестернями.

Ведущая (малая) шестерня 17 (рис. 54) полая и вращается на двух роликовых подшипниках 16 и 19. Внутри ведущей шестерни имеются шлицы, в которые входит шлицевой конец вала заднего моста.

Ведомая (большая) шестерня 24 — сборная, «плавающая». Ее венец соединен со ступицей 25. В результате обеспечивается передача крутящего момента и самоустановка зубьев ведомой шестерни по зубьям ведущей шестерни в процессе работы. Ступица 25 напрессована на конические шлицы вала 4, вращающегося на шариковом и роликовом подшипниках.

Для предотвращения перетекания масла из конечной передачи в сухой отсек тормоза заднего моста в корпусе 20 установлена манжета 21.

На ведущем валу и корпусе бортовой передачи имеется торцевое уплотнение, состоящее из двух стальных уплотнительных колец 10 и 11, резинового кольца 9, пружины 8 и корпуса 12 уплотнения.

В верхней части к корпусу конечной передачи прикреплена стальная накладка 18, предохраняющая корпус от протирания гусеничной цепью. На боковой стенке корпуса конечной передачи имеется коническая пробка для контроля уровня масла.

Для слива масла в нижней крышке 1 расположено отверстие, закрываемое пробкой.

Внутренняя полость конечной передачи сообщается с атмосферой через сверление, выходящее в сухой отсек тормозов Перед установкой на задний мост конечную передачу проверяют на проворачивание шестерен от руки (должно быть плавным, без рывков и заеданий).

Перед затяжкой болтов 29 щупом проверяют зазор между бугелем и задним мостом. Если он будет более 0,1 мм, устанавливают набор металлических регулировочных прокладок.

После 1500 моточасов работы проверяют затяжку гайки 7 и при необходимости подтягивают моментом 300 ... 350 Нм.

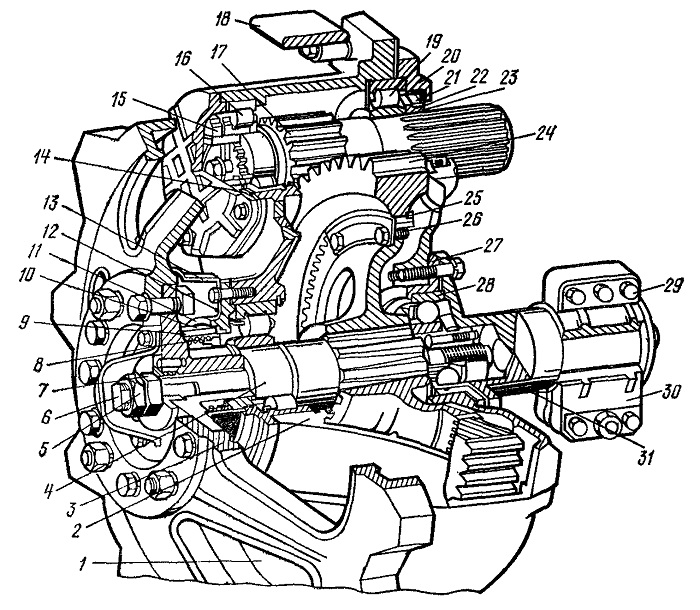

Рис. 54. Конечная передача;
1 — нижняя крышка; 2 — корпус конечной передачи; 3 — ведущее колесо (звездочка); 4 — вал; 5, 7 и 15 — гайки; 6 — стяжка; 8 — пружина торцевого уплотнения; 9 — резиновое кольцо; 10, 11 и 22 — уплотнительные кольца; 12 — корпус торцевого уплотнения; 13 — защитный козырек; 14 — крышка; 16 и 19 — роликовые подшипники; 17 — ведущая шестерня; 18 — предохранительная накладка; 20 — корпус уплотнения; 21 — манжета; 23 — кольцо; 24 — ведомая шестерня; 25 — ступица ведомой шестерни; 26 — упорная планка; 27 — стакан подшипника; 28 — шариковый подшипник; 29 — болт крепления опоры; 30 — бугель; 31 — опора.
