ТУМАН-1М Опрыскиватель-разбрасыватель самоходный. Руководство по эксплуатации (2019 год) - часть 3





36



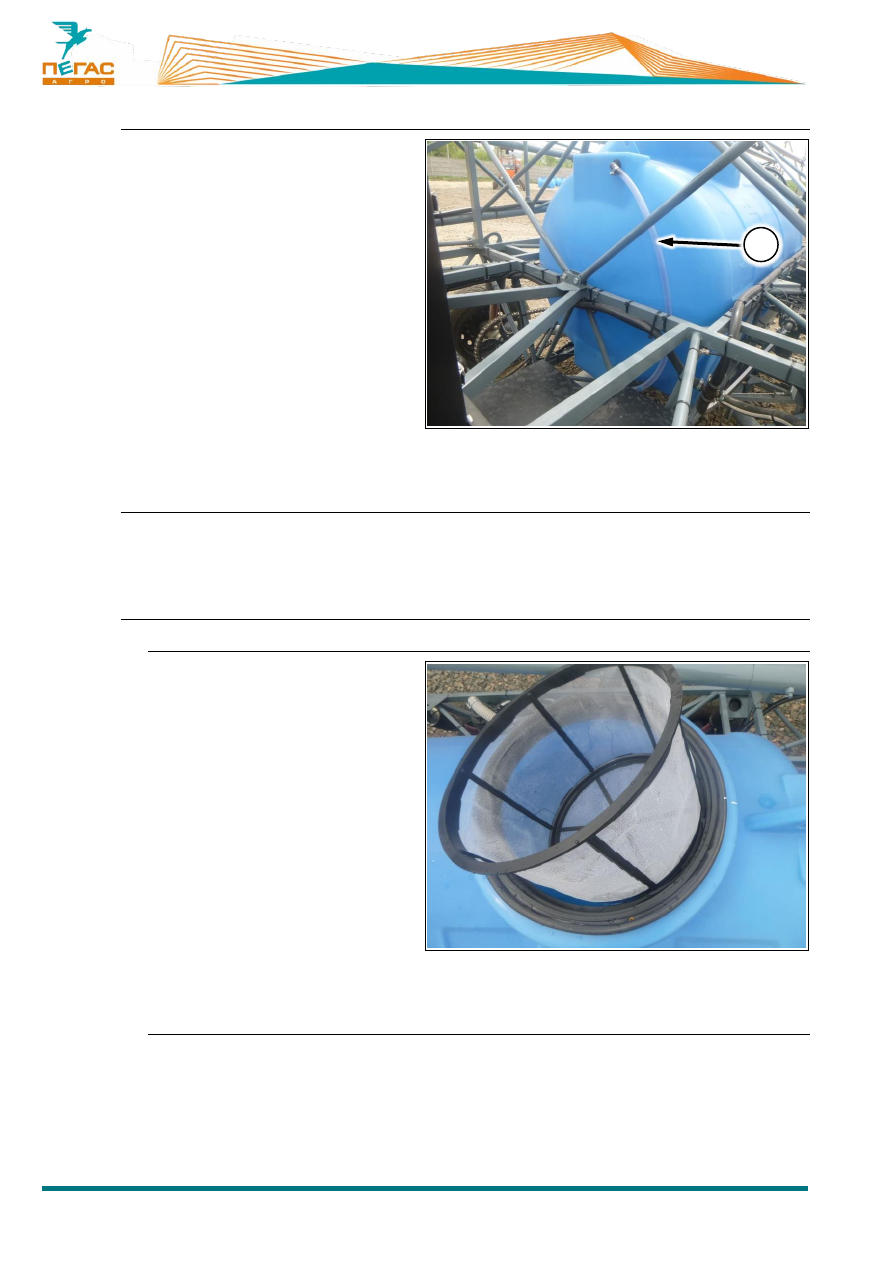

4.2.3.4



Уровнемер

Уровнемер (Рис. 33/1) расположен в передней
части  бака.  Внутри  находится  шарик-
поплавок для определения уровня жидкости.





Рис. 33

4.2.3.5



Гидравлическая мешалка

Гидравлическая  мешалка  (Рис.  32/2)  предназначена  для  обеспечения  равномерной  концентрации
рабочей  жидкости  в  баке.  Включение/выключение  мешалки  осуществляется  краном  на  фильтре
тонкой очистки (Рис. 30/5)

4.2.3.6



Фильтрующие элементы

4.2.3.6.1



Сетка в горловине бака

Сетка  (Рис.  34)  предотвращает  попадание
инородных  предметов  в  бак  при  заправке
через заливную горловину (Рис. 32/3)





Рис. 34

4.2.3.6.2



Фильтр тонкой очистки

Предотвращает  засорение  форсунок  от  мелких  частиц  мусора.  Расположен  на  гидравлическом
распределителе хим. системы (Рис. 30/4)





1







37





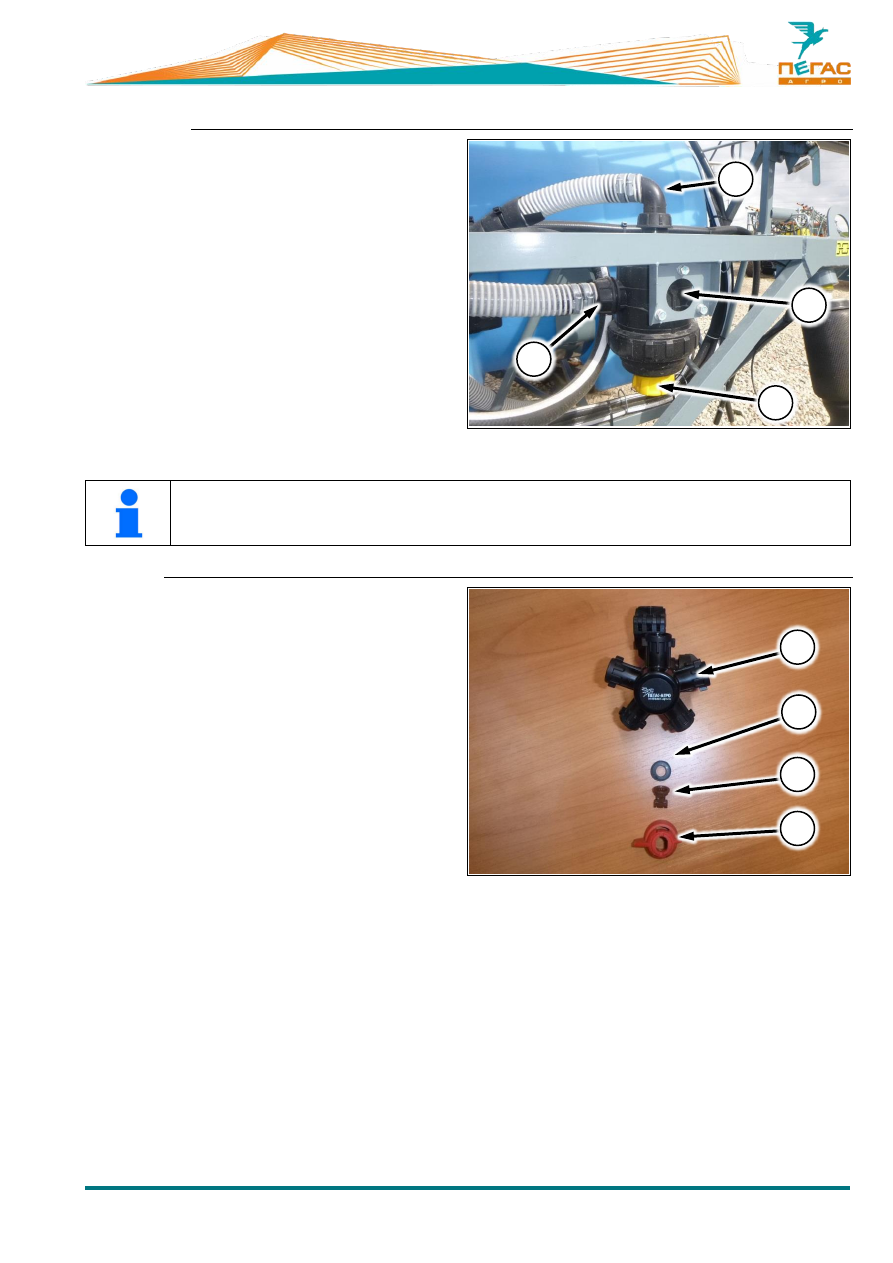

4.2.3.6.3



Фильтр грубой очистки

Очищает  рабочую  жидкость  от  крупного
мусора,  попавшего  в  бак  при  заправке  (Рис.
35/1)

(Рис. 35/2) – шланг из бочки

(Рис. 35/3) – шланг подачи на хим. насос

(Рис. 35/4) – шток запорного клапана





Рис. 35



Шток (Рис. 35/4) открывает клапан внутри фильтра.
При вытащенном штоке вода из бака не идет дальше фильтра

4.2.3.7



Форсунка

Через  форсунки  осуществляется  распыл
рабочей жидкости. Для подбора распылителей
используйте каталог производителя.
(Рис.

36/1)

-

форсункодержатель

(пятипозиционный)
(Рис. 36/2) - резиновое уплотнительное кольцо
(Рис. 36/3) - распылитель
(Рис. 36/4) – байонетная гайка.





Рис. 36







1

2

3

4

1

2

3

4





38





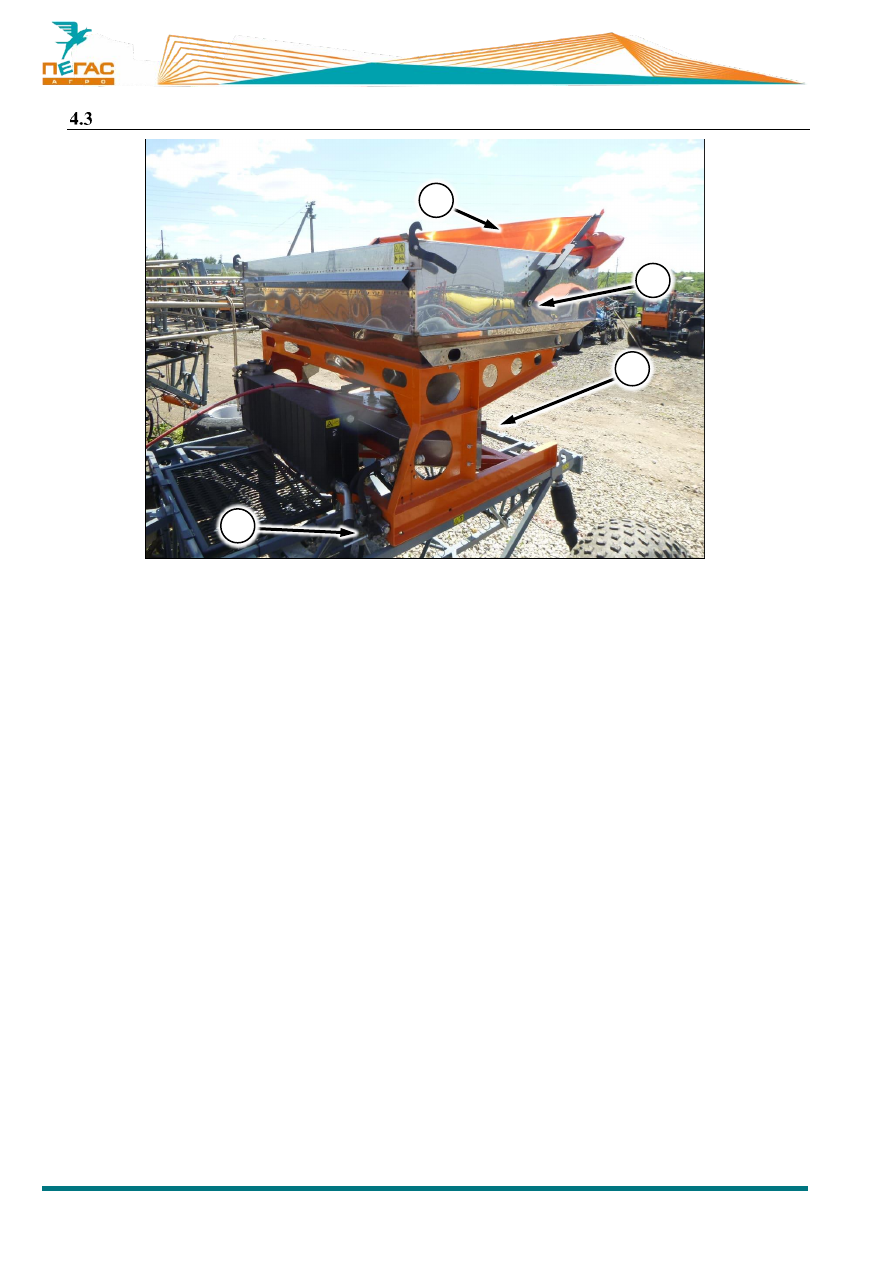

Конструкция и функционирование разбрасывателя



Рис. 37

Удобрения  загружаются  в  бункер  (Рис.  37/1).  Бункер  устанавливается  на  раму  опрыскивателя-
разбрасывателя ТУМАН-1М. Удобрения из бункера высыпаются на распределяющие диски (Рис.
37/2).  Включение  распределяющих  дисков  осуществляется  рычагом  на  гидрораспределителе,
который  установлен  на  раме  бункера  (Рис.  37/3).  Открытие  заслонки  производится  из  кабины
опрыскивателя-разбрасывателя.
Складные  решётки  устанавливаются  внутри  бункера  и  служат  для  защиты  от  попадания  частиц
грязи и комков удобрений при заполнении. Откидной тент (Рис. 37/4) устанавливается и убирается
вручную,  предохраняет  от  попадания  комков  грязи  и  других  предметов  при  движении.  Внутри
бункера установлены мешалки, которые разбивают крупные комки удобрений перед попаданием на
распределяющие диски.





1

2

3

4







39





4.3.1



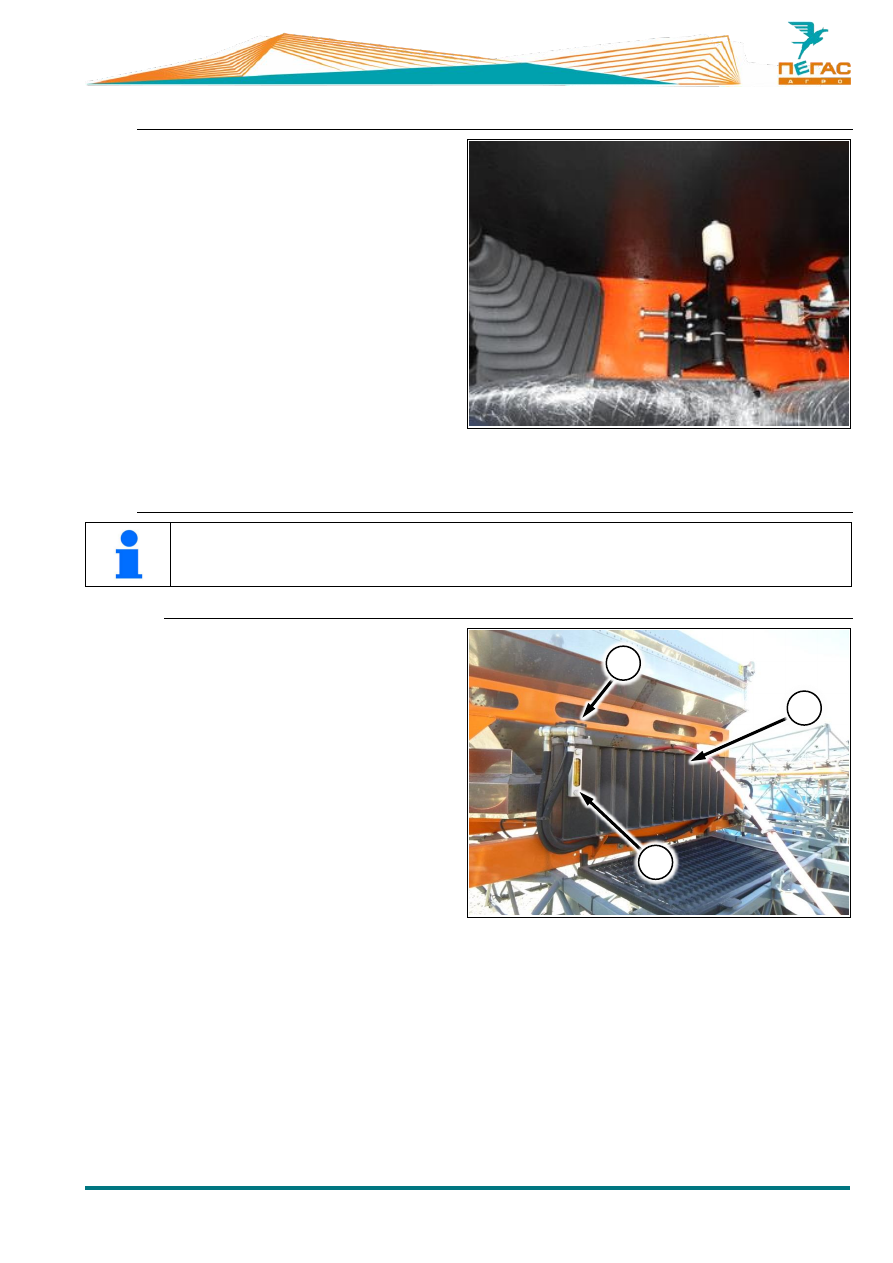

Рычаг управления заслонками бункера

(Рис.  38)  –  рычаг  управления  заслонками
бункера.  Располагается  в  кабине  справа  от
сиденья.





Рис. 38

4.3.2



Гидравлическая система



Принципиальную схему гидравлической системы смотри в Приложении 11.3.1

4.3.2.1



Гидробак

Устанавливается на раму бункера (Рис. 37). На
гидробаке установлен указатель уровня масла
(Рис.  39/2)  и  фильтр  с  заливной  горловиной
(Рис. 39/3)





Рис. 39







1

2

3





40



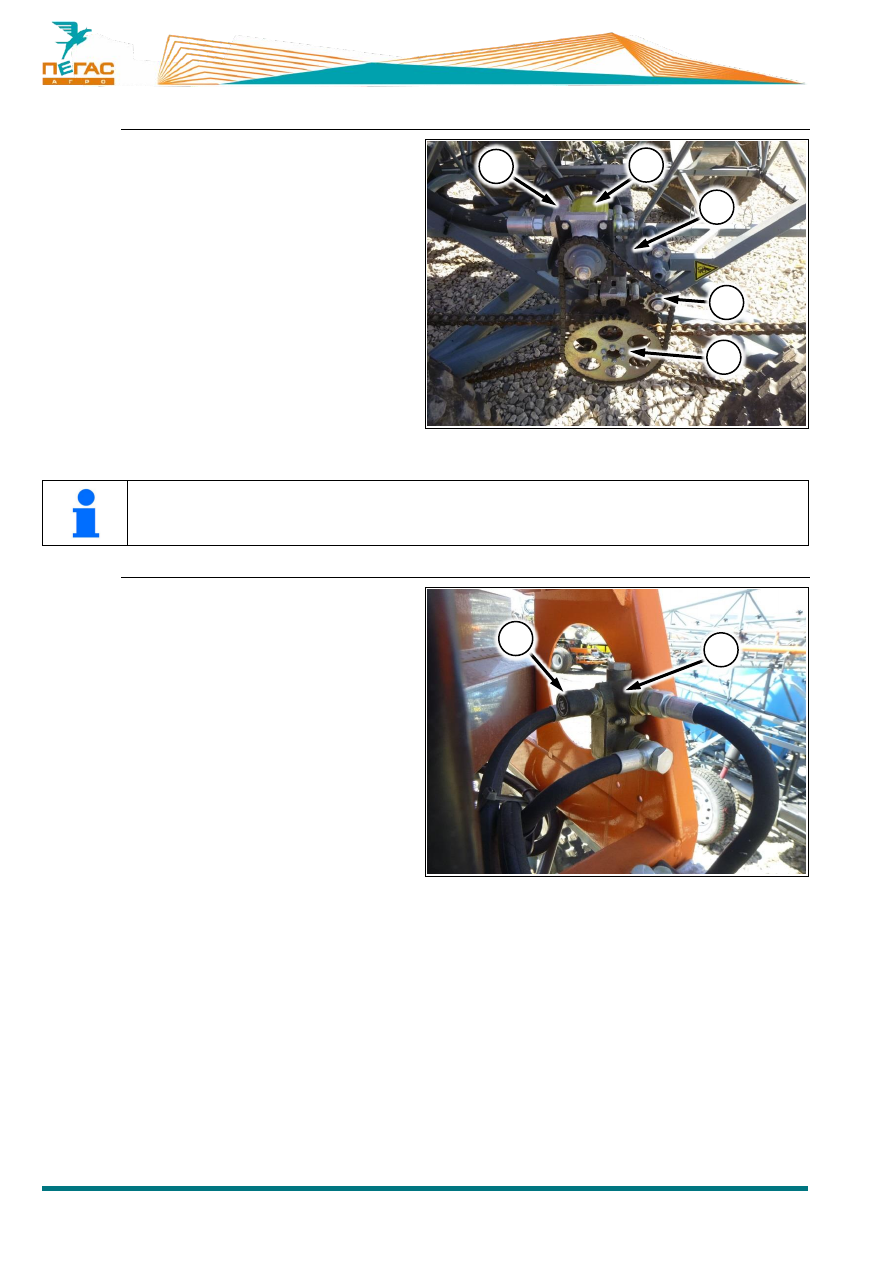

4.3.2.2



Гидронасос

Гидронасос  (Рис.  40/1)  устанавливается  на
специальной  площадке  (Рис.  40/2)  с  левой
стороны  машины.  Приводится  в  движение
приводной звездой (Рис. 40/3).
(Рис. 40/4) –натяжитель цепи

(Рис.

40/5)

–

перепускной

клапан.

Предохраняет  гидросистему  при  движении
задним ходом.






Рис. 40



Для  привода  гидронасоса  используются  звезды  52  и  19  (приводная  и  на  валу
насоса соответственно)

4.3.2.3



Регулятор оборотов

Установлен  на  раме  бункера  (Рис.  41/1).
Предназначен  для  изменения  скорости
вращения  распределяющих  дисков.  Для
изменения

скорости

вращения

распределяющих  дисков  используйте  ручку
(Рис. 41/2)





Рис. 41







1

2

3

2

4

5

1







41





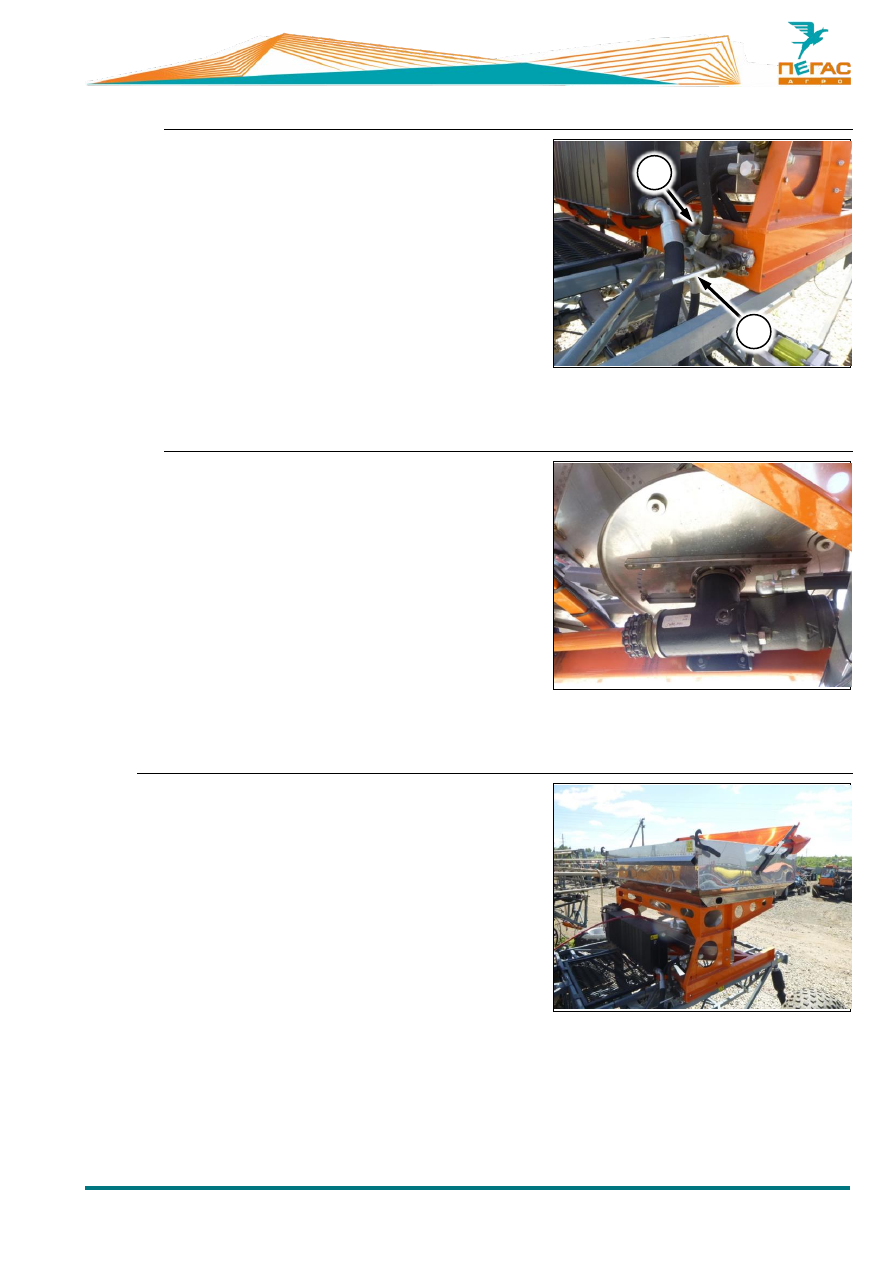

4.3.2.4



Гидрораспределитель

Установлен  на  раме  бункера  (Рис.  42/1).  Предназначен
для включения распределяющих дисков. Для включения
используйте ручку (Рис. 42/2)





Рис. 42

4.3.2.5



Гидромотор распределяющих дисков

Установлен  на  раме  бункера.  Приводит  в  движение
распределяющие диски.





Рис. 43

4.3.3



Бункер

Устанавливается  на  раму  бункера.  Выполнен  из
нержавеющей  стали.  На  бункере  установлен  тент  (Рис.
44) Внутри бункера устанавливаются решетки (Рис. 45) и
мешалки (Рис. 46)





Рис. 44







1

1





42



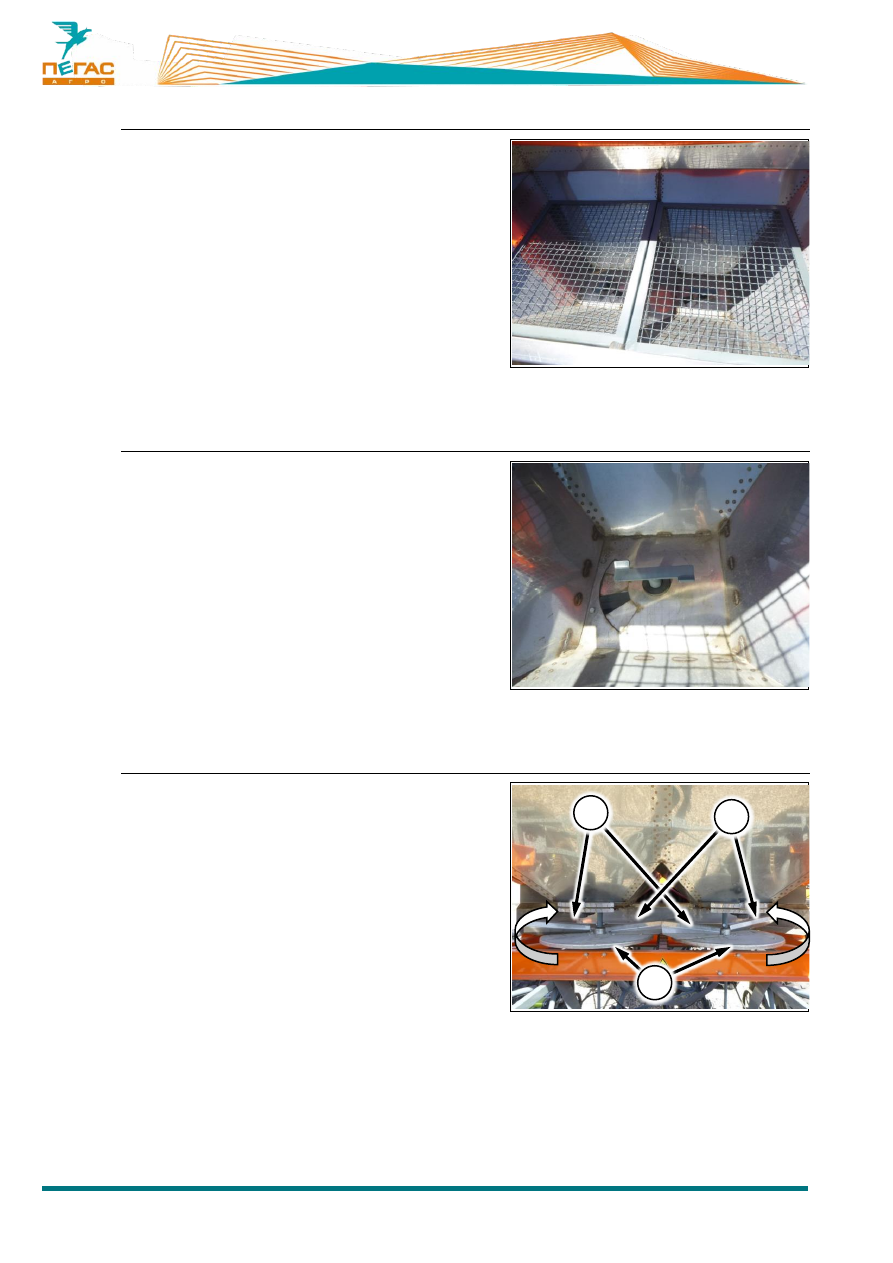

4.3.3.1



Решетки

Предотвращают  попадание  на  распределяющие  диски
крупных комков удобрений и мусора





Рис. 45

4.3.3.2



Мешалки

Разбивают крупные комки удобрений перед попаданием
на распределяющие диски





Рис. 46

4.3.3.3



Распределяющие диски

.  Разбрасыватель  оснащен  двумя  распределяющими
дисками  (Рис.  47/1),  которые  вращаются  наружу  в
направлении,

противоположном

движению

разбрасывателя.  Левый  и  правый  диски  отличаются
положением  отверстий  и  лопастями.  На  каждом  диске
установлены  короткая  (Рис.  47/2)  и  длинная  (Рис.  47/3)
лопасти





Рис. 47







1

2

3







43





4.3.4



Настил на раме

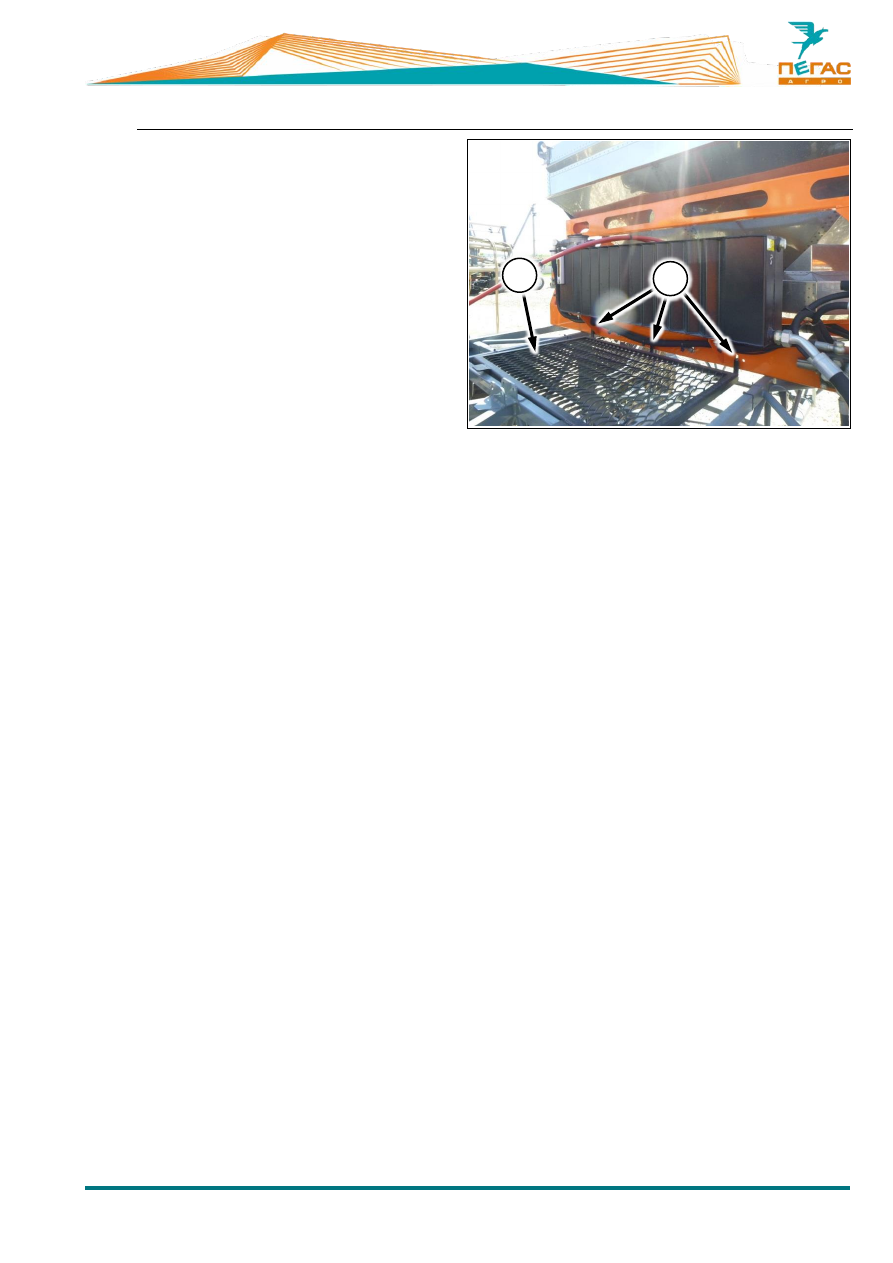

Настил  (Рис.  48/1)  ложится  на  раму  и
фиксируется  в  специальных  проушинах  на
раме бункера (Рис. 48/2)





Рис. 48





1

2





44





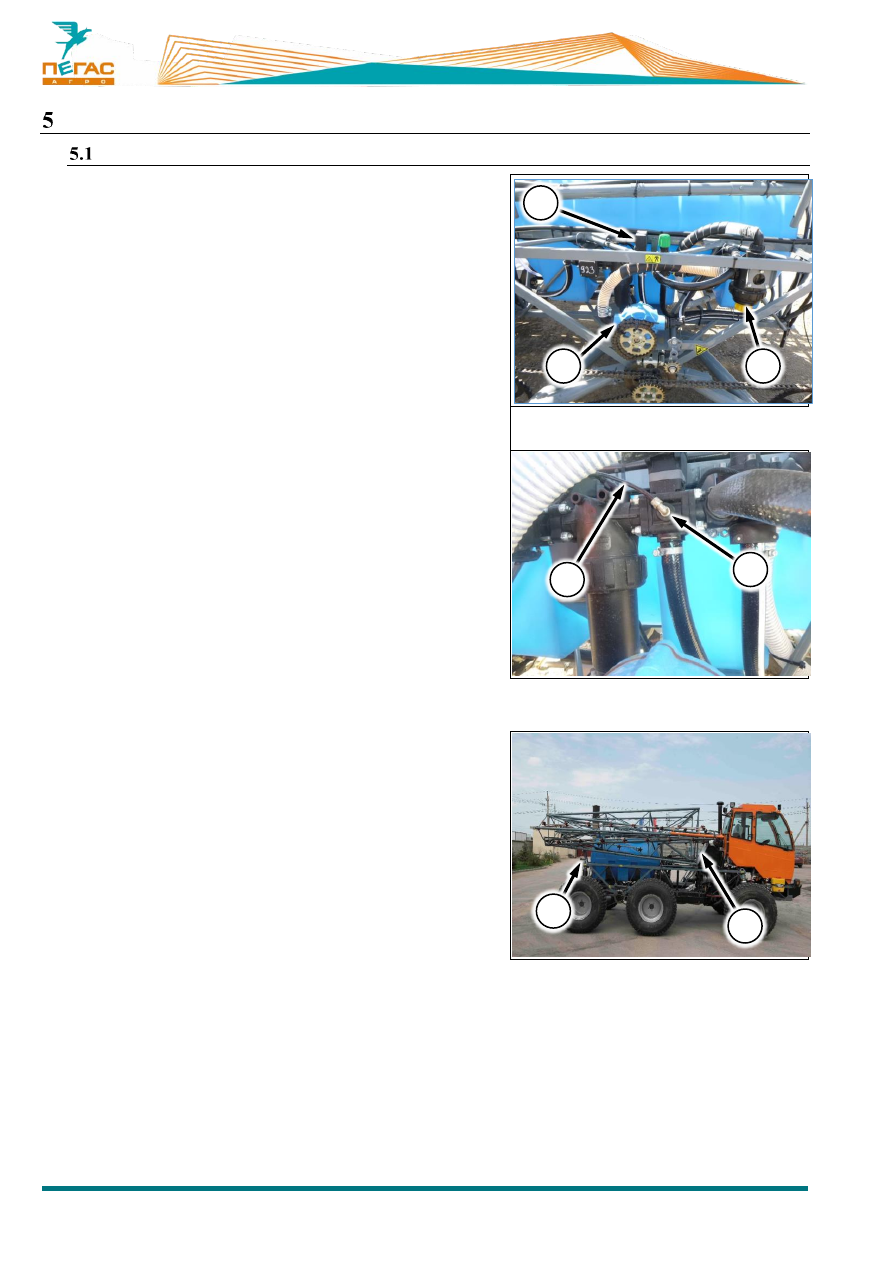

Установка оборудования



Установка штангового опрыскивателя

1.



Демонтируйте разбрасыватель

2.



Установите бак (Рис. 32/1) в специальную нишу на
раме

3.



Установите  распределитель  хим.  системы  (Рис.
49/1) на кронштейн с левой стороны машины

4.



Установите  насос  хим.  системы  (Рис.  49/2)  на
специальную  переходную  площадку  с  левой
стороны машины

5.



Установите фильтр грубой очистки на крепежную
планку с левой стороны машины (Рис. 49/3)



Рис. 49

6.



Соедините  нейлоновую  трубку  (Рис.  50/1)  от
манометра  хим.  системы  с  фитингом  на
гидрораспределителе (Рис. 50/2)





Рис. 50

7.



Установите  на  раму  опрыскивателя  «пирамиды»
для штанг (Рис. 51/1)

8.



Установите  задние  опоры  штанг  на  раму
опрыскивателя (Рис. 51/2)







Рис. 51

1

2

2

1

1

2

3







45





9.



Установите  штанги  на  раму  опрыскивателя-
разбрасывателя (Рис. 52/1)

10.



Проложите  шланги  хим.  системы  согласно  схеме
(Приложение 11.2.1)

11.



Установите  компьютер  хим.  системы  в  кабине
(Рис. 5/2)

12.



Соедините провода компьютера и распределитель
хим.  системы  (пользуйтесь  инструкцией  на  вашу
модель компьютера)





Рис. 52

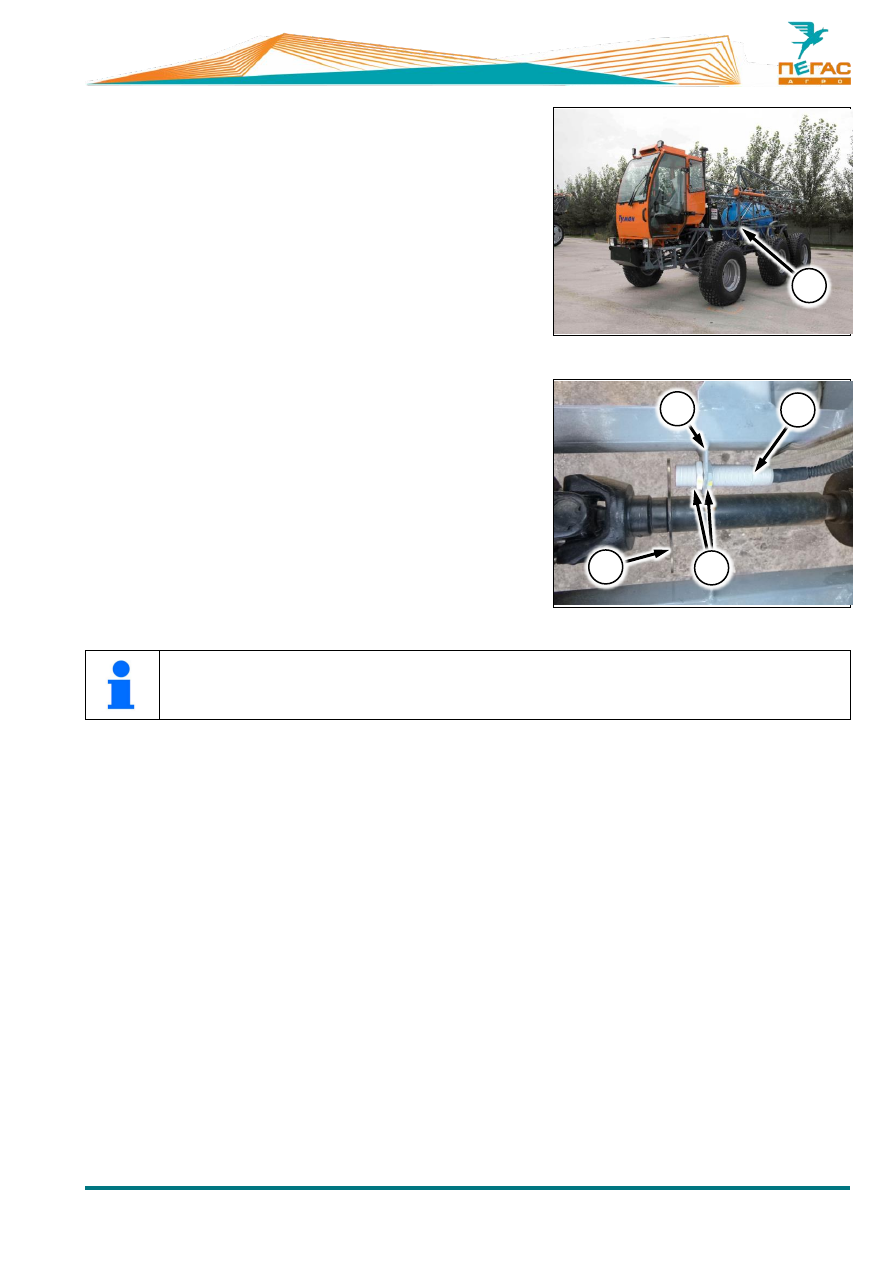

13.



Установите  датчик  скорости  компьютера  хим.
системы (Рис. 53/1) в специальном кронштейне на
раме  (Рис.  53/2)  и  зафиксируйте  гайками  (Рис.
53/3)





Рис. 53



Зазор  между  торцом  датчика  скорости  и  пластиной  (Рис.  53/4)  должен  быть  в
диапазоне 3...5мм.







1

2

3

4

1





46





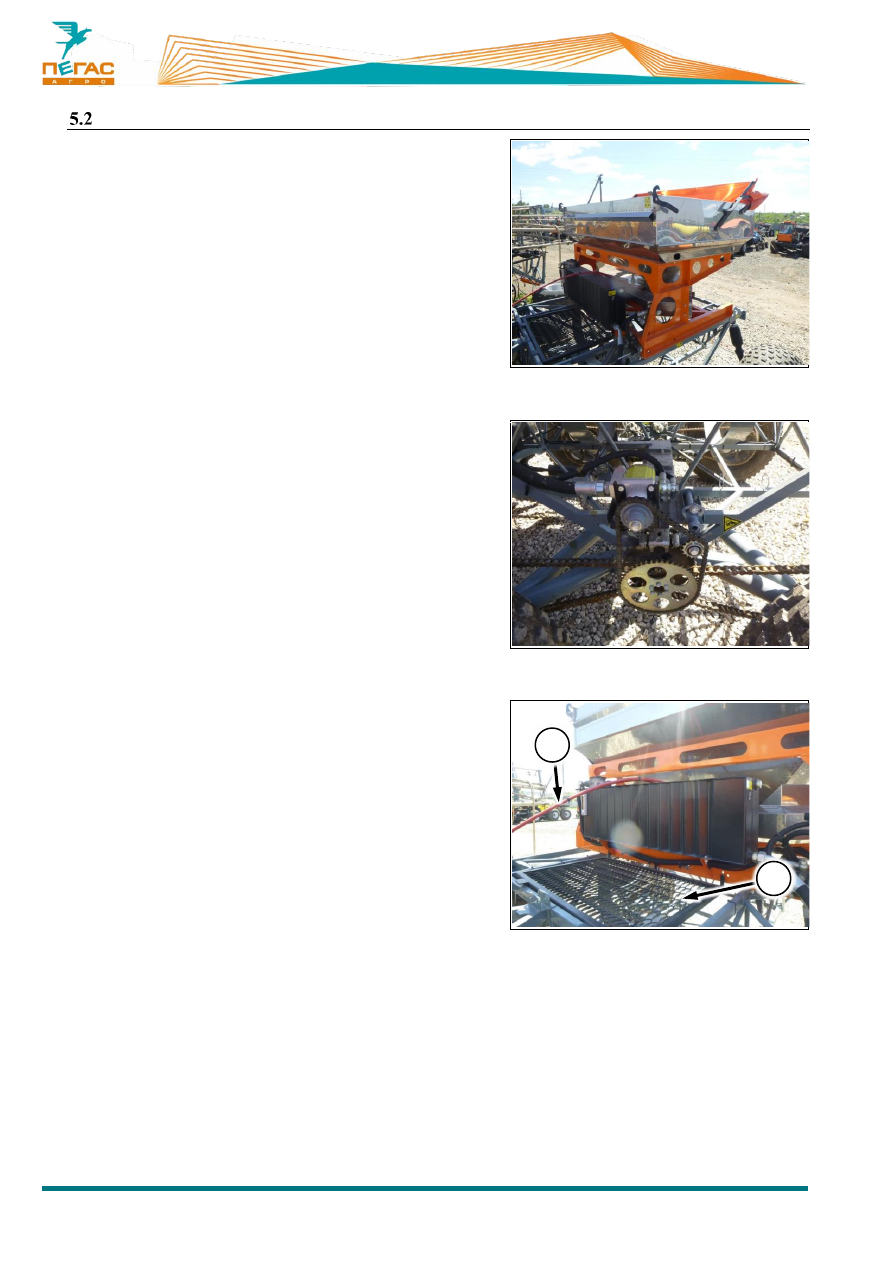

Установка разбрасывателя

1.



Демонтируйте опрыскиватель

2.



Установите  бункер  на  раму  опрыскивателя-
разбрасывателя (Рис. 54)





Рис. 54

3.



Установите  гидронасос  на  специальную
переходную площадку на раме опрыскивателя
– разбрасывателя (Рис. 55)

4.



Соедините

гидравлические

шланги

как

показано на схеме (Приложение 11.3.1)





Рис. 55

5.



Проложите  троса  управления  заслонками  по
раме  (Рис.  56/1)  и  соедините  с  рычагом  в
кабине (Рис. 38)

6.



Установите настил на раму (Рис. 56/2)





Рис. 56







1

2







47







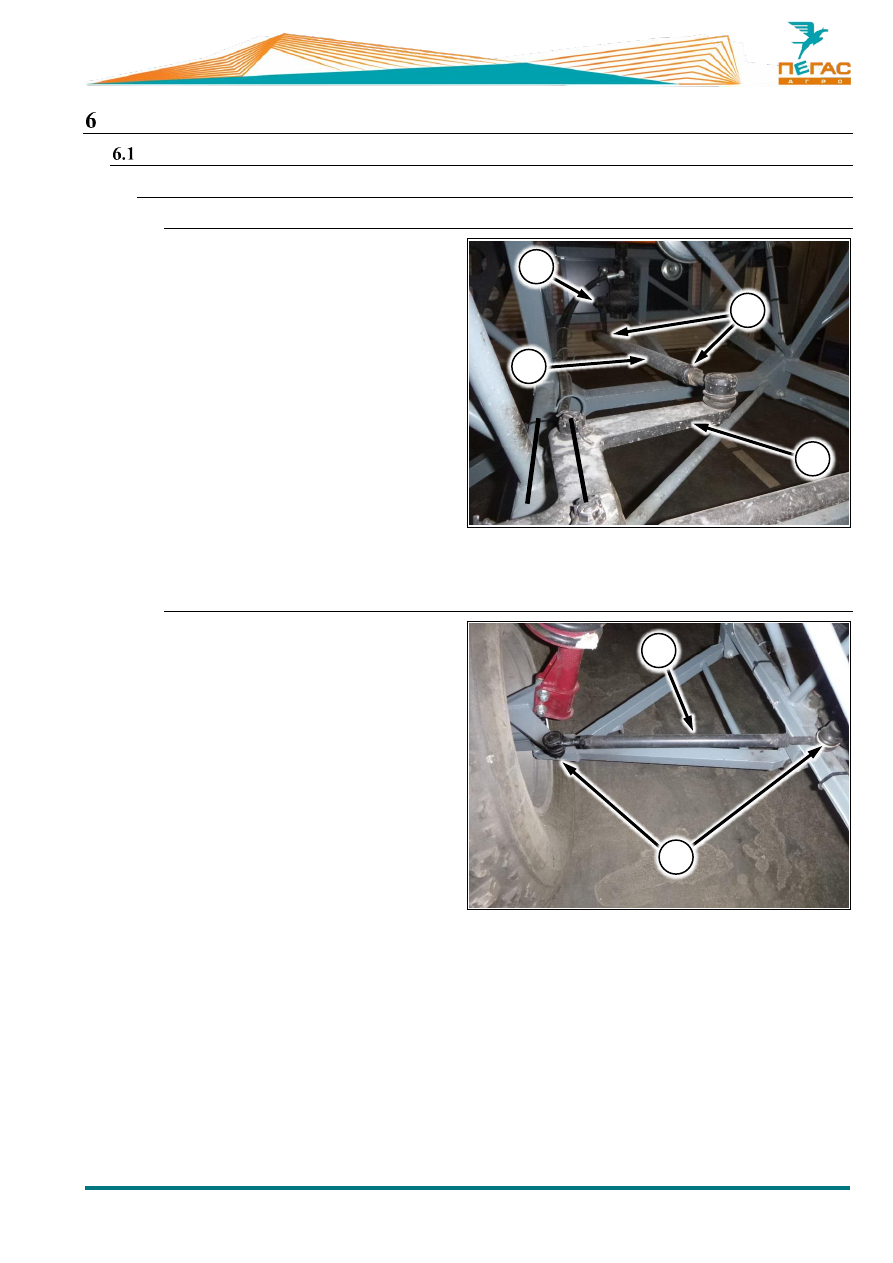

Регулировка оборудования



Регулировка шасси

6.1.1



Регулировка рулевого управления

6.1.1.1



Регулировка передней тяги

Ослабьте две контргайки (Рис. 57/1)
Вращайте  тягу  (Рис.  57/2)  до  получения
перпендикулярности

сошки

рулевого

редуктора  (Рис.  57/3)  относительно  земли,  и
параллельного

расположения

качалок

рулевого  управления  (Рис.  57/4)  и  рамы
опрыскивателя разбрасывателя.
Затяните гайки Рис. 57/1





Рис. 57

6.1.1.2



Регулировка схождения передних колес

Ослабьте две контргайки на тяге (Рис. 58/1)
Вращая

тягу

(Рис.

58/2)

добейтесь

параллельности  колеса  относительно  рамы
опрыскивателя-разбрасывателя
Затяните гайки (Рис. 58/1)





Рис. 58







1

2

3

4

1

2





48



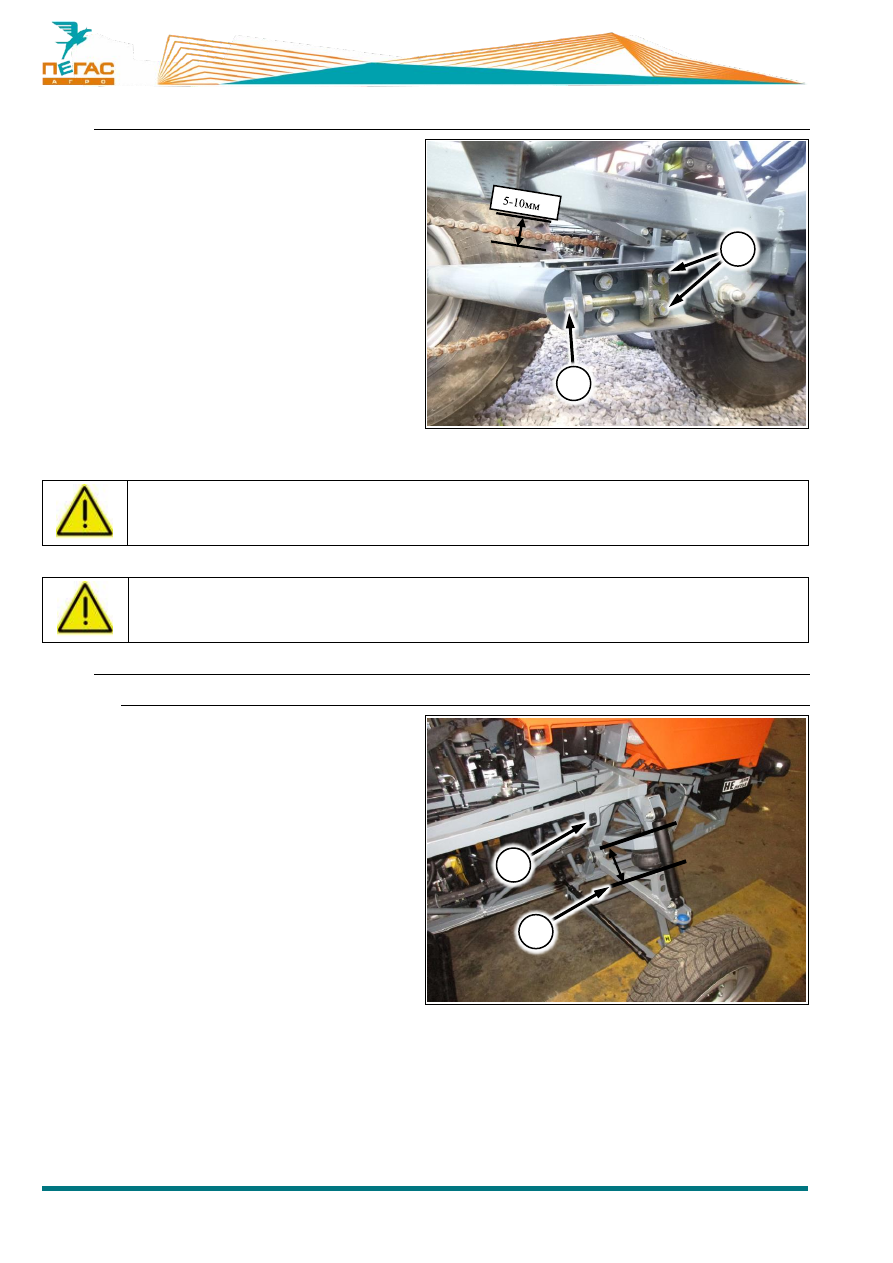

6.1.2



Регулировка натяжения цепей

Для регулировки ослабьте 8 болтов (Рис. 59/1).
Гайками  (Рис.  59/2)  постепенно  выставите
необходимый провис цепи.
Затяните болты (Рис. 59/1)





Рис. 59



Провисание цепи должно быть 5-10мм. (Рис. 59)





По окончании регулировки убедитесь в параллельности колес относительно
рамы опрыскивателя – разбрасывателя.

6.1.3



Регулировка пневмосистемы

6.1.3.1



Регулировка передней оси

Уровень

накачки

пневмоэлементов

выставляется клавишами (Рис. 60/1).
Нажимая

на

клавишу

отрегулируйте

расстояние  от  нижней  до  верхней  площадки
крепления пневмоэлемента (Рис. 60/2) (145мм)





Рис. 60







1

2

1

2







49





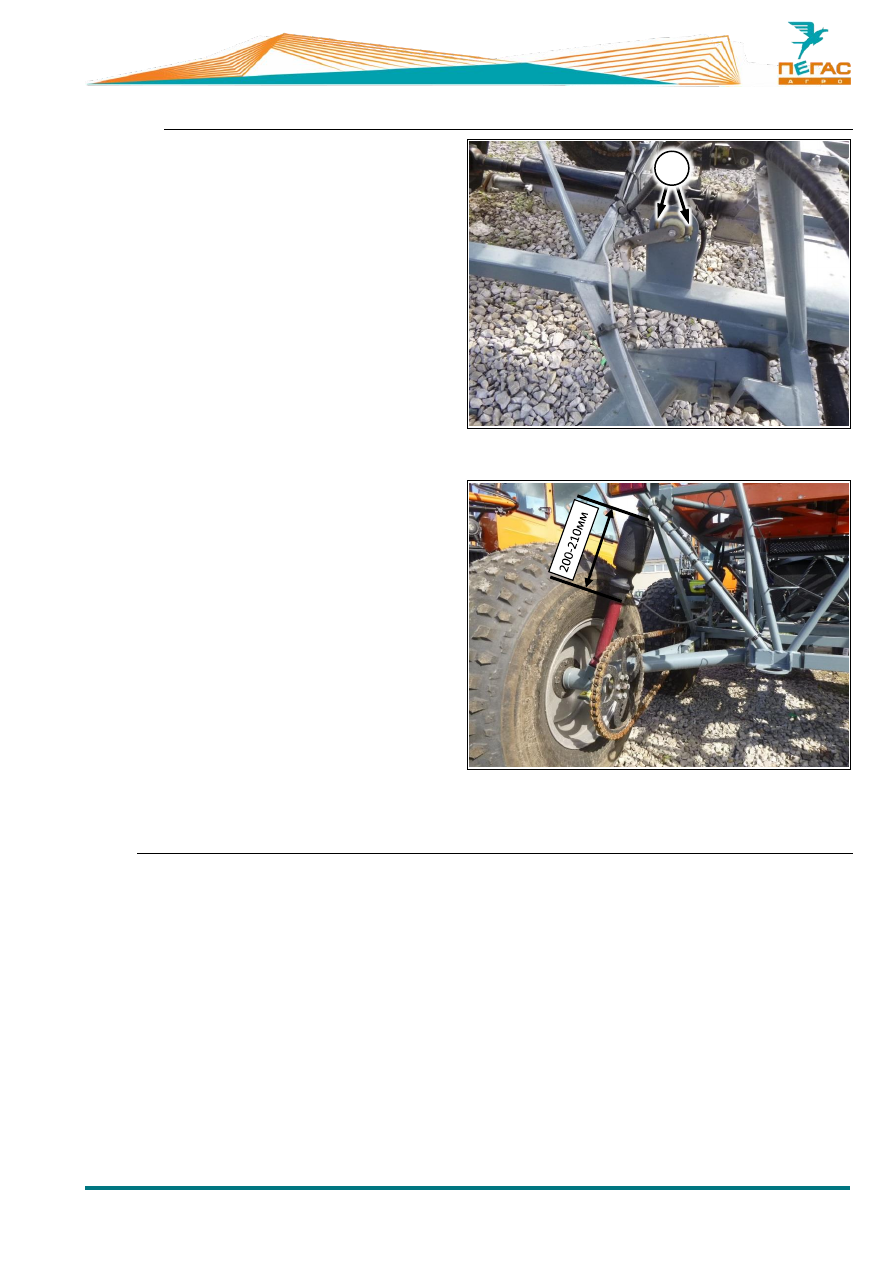

6.1.3.2



Регулировка средней и задней оси

Уровень

накачки

пневмоэлементов

выставляется  датчиками.  Для  регулировки
поворачивайте  датчик  влево  или  вправо,
предварительно ослабив винты (Рис. 61/1).
Затяните винты (Рис. 61/1)





Рис. 61

Регулируйте

высоту

накачки

пневмоэлементов (Рис. 62)
Она должна составлять 200-210мм от верхнего
до нижнего края пневмоэлемента.





Рис. 62

6.1.4



Настройка навигационного оборудования

Настройку  навигационного  оборудования  выполняйте  согласно  инструкциям  производителя
оборудования.





1





50





Регулировка штангового опрыскивателя

6.2.1



Регулировка оборотов хим. насоса

При  перестановке  звезд  обороты  насоса  на  меньших  скоростях  увеличатся,  увеличивая  расход
жидкости на гектар, но это приводит к ограничению скорости.

Таблица расходов насоса HYPRO 1700

Вариант

Звезда  на
валу
насоса

Звезда

на

приводном
валу

Максимально
разрешенная
скорость

Диапазон
расходов

Максимальный
расход

1 базовый

29

29

40 км/ч

20-60 л/га

60 л/га

2

29

45

30 км/ч

20-100 л/га

100 л/га

3

19

45

20 км/ч

20-150 л/га

150 л/га

Таблица расходов насоса HYPRO 1502

Вариант

Звезда  на
валу
насоса

Звезда

на

приводном
валу

Максимально
разрешенная
скорость

Диапазон
расходов

Максимальный
расход

1 базовый

29

29

40 км/ч

20-80 л/га

80 л/га

2

29

45

30 км/ч

20-130 л/га

130 л/га

3

19

45

20 км/ч

20-200 л/га

200 л/га

Таблица расходов насоса Comet BP 125

Вариант

Звезда на
валу
насоса

Звезда на
приводном
валу

Максимально
разрешенная
скорость

Диапазон
расходов

Максимальный
расход

1 базовый

29

29

35 км/ч

10-50 л/га

50 л/га

2

29

45

20 км/ч

10-70 л/га

70 л/га

3

19

45

20 км/ч

10-110 л/га

110 л/га





Превышение  максимально  разрешенной  скорости  при  определенной
конфигурации звездочек приведет к поломке насоса.





Таблицы приведены для шинооболочек!
Для шин низкого давления максимально разрешенная скорость меньше, для
расчета табличные значения следует умножить 0,8!
Максимальный расход при этом будет больше, его следует умножить на 1,2













51





6.2.2



Регулировка настроек компьютера

Для выполнения регулировок компьютера используйте инструкцию производителя на вашу модель
компьютера и краткое руководство настроек электрооборудования Туман-1М.

6.2.3



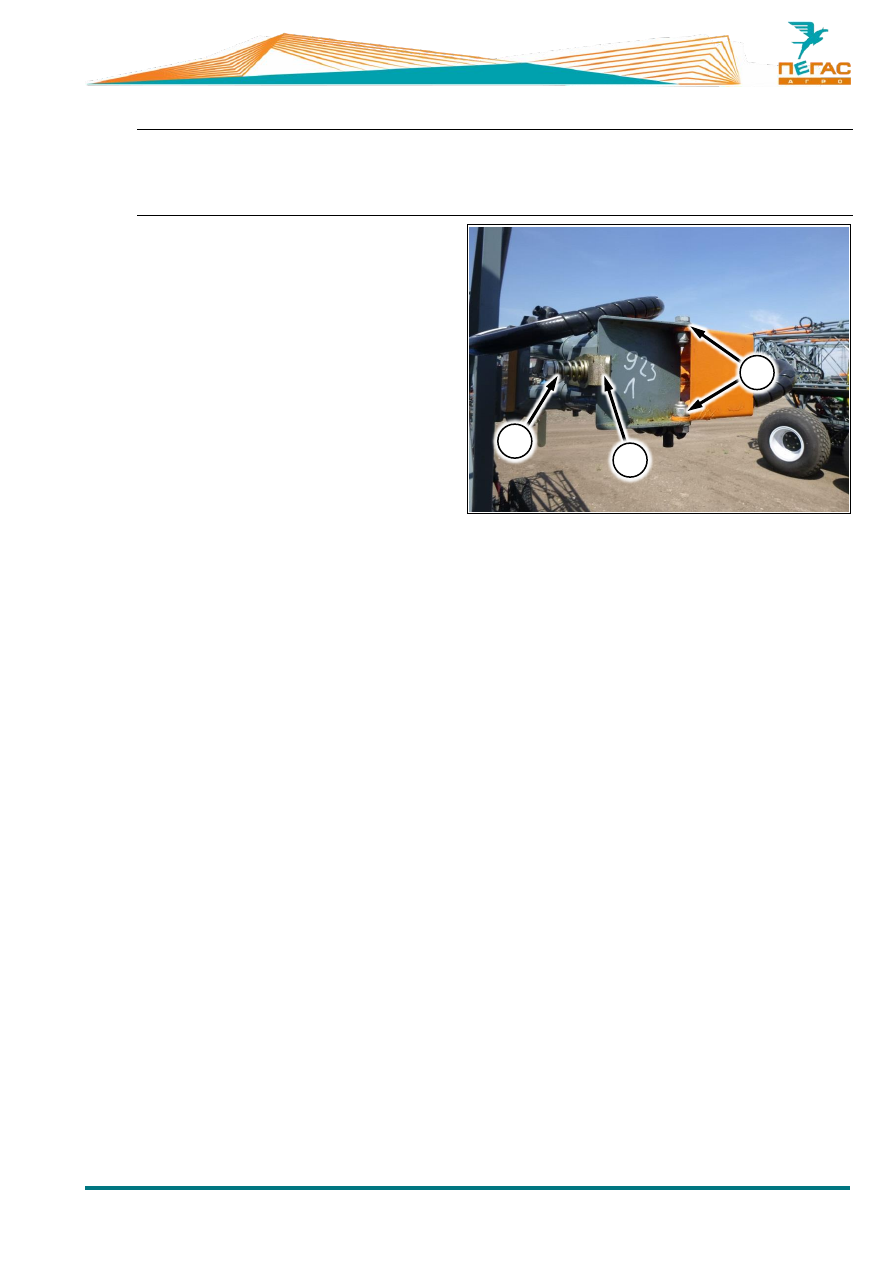

Регулировка складывающейся законцовки штанг

Складывающаяся  законцовка  предназначена
для  предотвращения  поломки  штанг  при
ударах о землю или препятствия на поле.
Если законцовки «хлопают» при движении:

1.



Убедитесь,  что  в  закрытом  состоянии
законцовка

плотно

фиксируется

болтами  (Рис.  63/1).  Если  необходимо
подтяните болты

2.



Убедитесь, что законцовка находится в
замке  защелки  (Рис.  63/2).  Если
необходимо

подтяните

пружину

защелки болтом (Рис. 63/3)





Рис. 63





1

2

3
