ТУМАН-1М Опрыскиватель-разбрасыватель самоходный. Руководство по эксплуатации (2019 год) - часть 2





20





Основные характеристики штангового опрыскивателя

№

Показатель,

характеристика

Размер

ность

Значение

Туман-1М

ШБ

ШНД

ТК

Габаритные

размеры

машины, не более

1

:

мм



1.

В

транспортном

положении



длина

6200

6200

6200

ширина

2

2750

2900

2400

высота

2800

2650

2500

2. В рабочем положении



длина

6000

6000

-

ширина

20500

20500

высота

2800

2650

Масса машины, не более:

1.



Конструкционная

2.



Эксплуатационная

кг



1400
1600

Скорость движения:

км/ч



1.



Рабочая скорость

10-40

10-30

-

2.



Транспортная
скорость

50

Вместимость резервуара

л

1000

Расход рабочей жидкости

л/га

10-180

Рабочее

давление

в

нагнетательной
магистрали

МПа

0,15-0,6

Рабочая  ширина  захвата,
не менее

3

м

17; 20

Количество

отдельных

секций

-

1

Количество форсунок

3

шт

34; 40

Температурный

режим

работы

°С

+10..+40

Относительная  влажность
воздуха, не более

%

90

Скорость ветра, не более

м/с

5



1.



Габариты  и  скорость  движения  указаны  в  соответствии  с  установленным  на
опрыскивателе-разбрасывателе  типом  колес.  Если  вместо  значения  указан  символ  «-»  -
работа на данном виде колес запрещена.

2.



При разрешенной ширине 2,55 м (ПДД, п.23.5)

3.



Изменение ширины достигается демонтажем/ установкой складывающейся законцовки на
концевую секцию штанги.







21







Основные характеристики разбрасывателя

№

Показатель,

характеристика

Размер

ность

Значение

Туман-1

Туман-1М

ШБ

ШНД

ТК

ШБ

ШНД

ТК

Габаритные размеры машины, не
более

1

:

мм



1.

В

транспортном

положении



длина

4800  4650  4500  5750  5600  5450

ширина

2

2900  3100  2500  2750  2900  2400

высота

2750  2500  2350  2800  2650  2500

2. В рабочем положении



длина

4800  4650

-

5750  5600

-

ширина

2900  3100

2750  2900

высота

2750  2500

2800  2650

Масса машины, не более:

1.



Конструкционная

2.



Эксплуатационная

кг



1050
1200



1600
1700

Скорость движения:

км/ч



1.



Рабочая скорость

10-40  10-30

-

10-40  10-30

-

2.



Транспортная
скорость

50

Вместимость бункера

кг

850; 1000

1000

Доза внесения удобрений

кг/га

30-250

Количество
распределяющих дисков

шт.

1

2

Обороты  распределяющих
дисков

об/мин

650-750

Рабочая ширина захвата

3

м

10-20

(3-8 – влево, 7-12

- вправо)



10-28

1.



Габариты  и  скорость  движения  указаны  в  соответствии  с  установленным  на
опрыскивателе-разбрасывателе типом колес

2.



При разрешенной ширине 2,55 м (ПДД, п.23.5)

3.



В зависимости от гранулометрического состава удобрения и условий окружающей среды











22





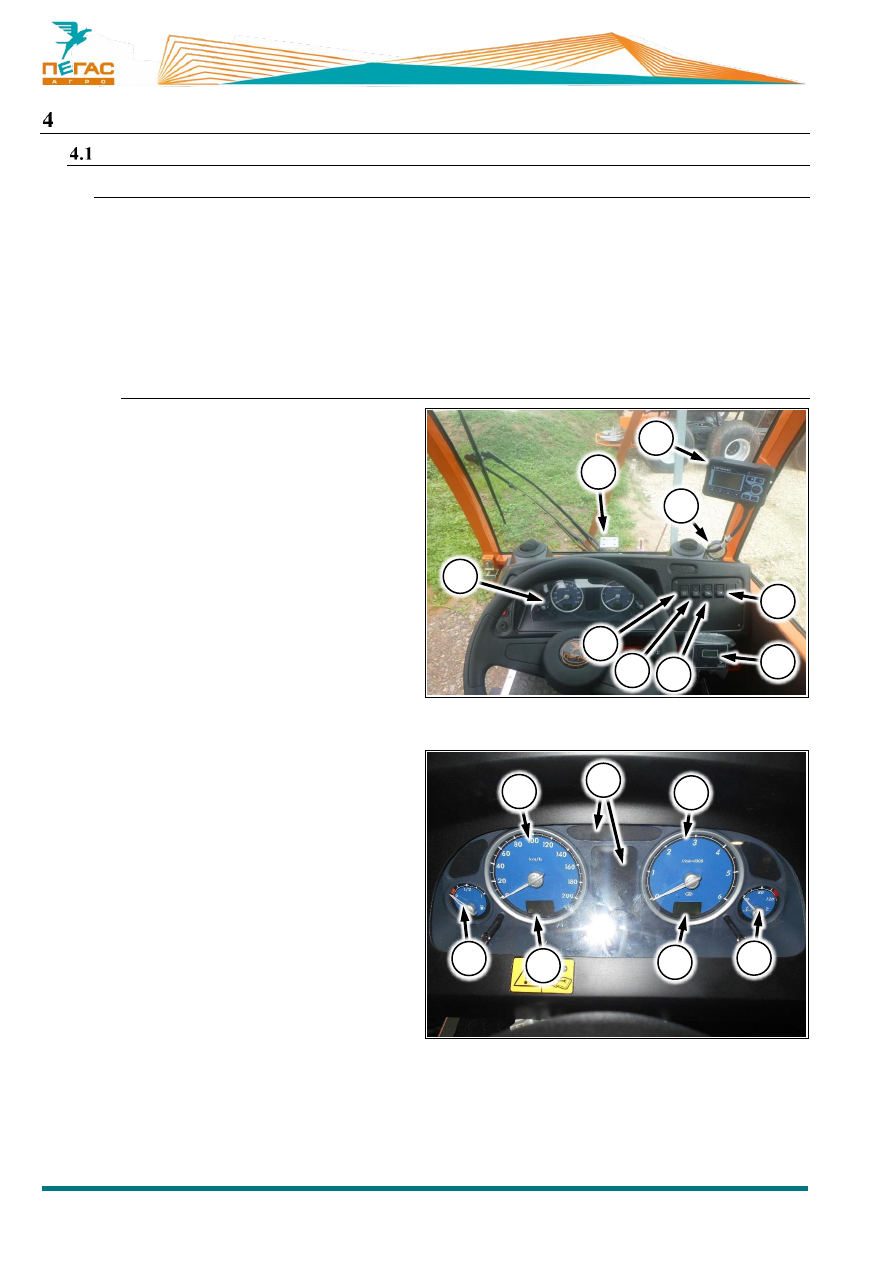

Конструкция и функционирование



Конструкция и функционирование шасси

4.1.1



Кабина

Кабина предназначена для размещения оператора, контрольно-измерительных приборов, органов
управления и дополнительного оборудования.
Кабина одноместная, сварена из листовой стали и стальных профилей. Передние и задние стекла
изготовлены из триплекса, боковые стекла служат запасными выходами и изготовлены из каленого
стекла.  Кабина  выполнена  с  теплошумоизоляционным  покрытием,  оборудована  отопителем  с
системой обдува ветрового стекла, системой вентиляции, омывателем ветрового стекла, зеркалом
заднего вида.

4.1.1.1



Рабочее место оператора

(Рис. 5/1) – кронштейн крепления навигатора

(Рис. 5/2) – компьютер хим. системы

(Рис. 5/3) – манометр хим. системы

(Рис. 5/4) – приборная панель

(Рис.  5/5)  –  клавиша  управления  ближним
светом
(Рис. 5/6, 7) – клавиша управления передними
и задними ПТФ
(Рис.  5/8)  –  управление  дополнительным
освещением
(Рис. 5/9) – тахометр распределяющих дисков





Рис. 5

На  приборной  панели  (Рис.  6)  отображается
важная информация о состоянии машины
(Рис. 6/1) – указатель уровня топлива

(Рис. 6/2) – спидометр

(Рис. 6/3) – информационные окна

(Рис. 6/4) – тахометр

(Рис. 6/5) – одометр

(Рис. 6/6) – часы, вольтметр

(Рис. 6/7) – указатель температуры ОЖ





Рис. 6





1

3

2

4

9

8

5

6

7

2

4

1

7

3

5

6







23





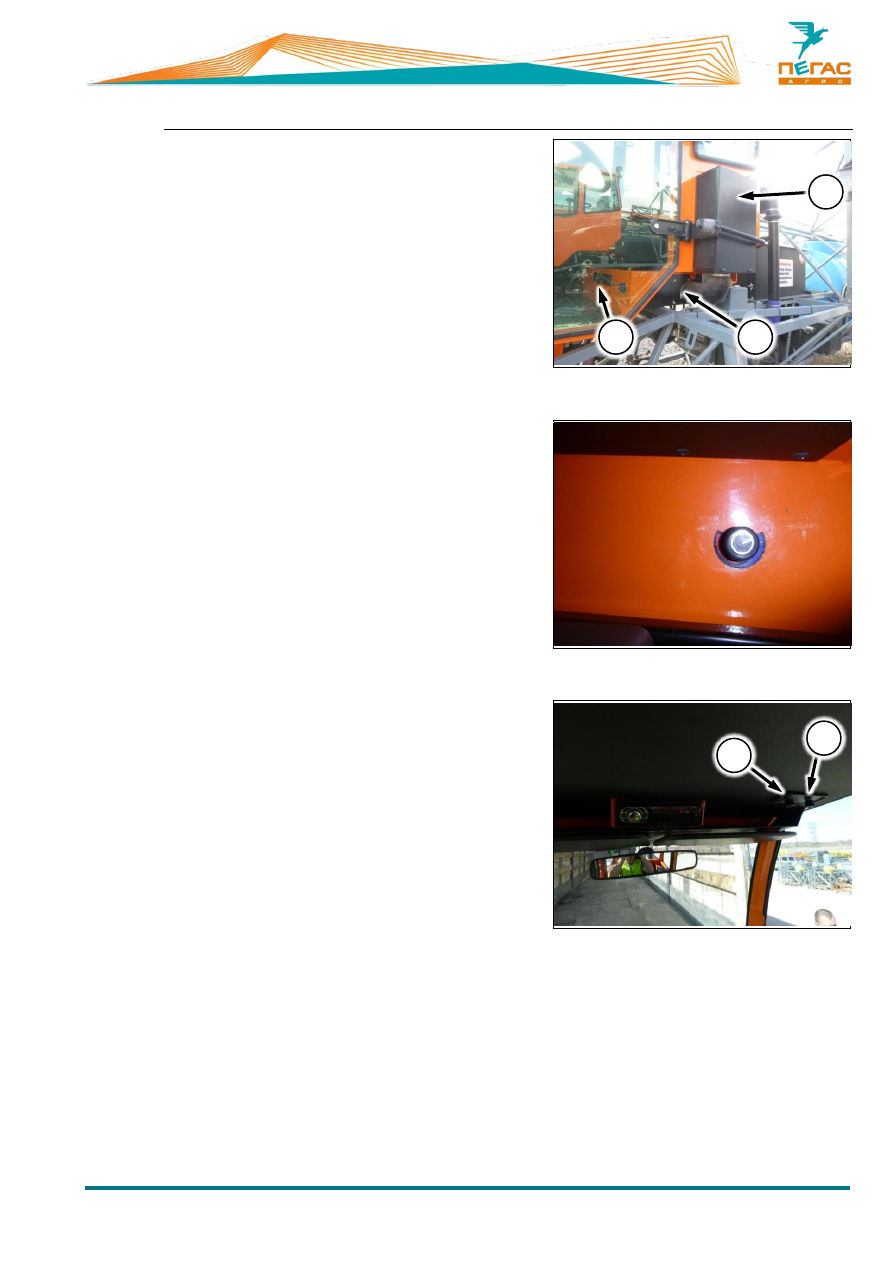

4.1.1.2



Блок климат - контроля

Устанавливается  под  кабиной  (Рис.  7/1).  Воздух
поступает  в  кабину  через  дефлекторы  в  нижней  части
кабины (Рис. 7/3) и в приборной панели (Рис. 5/1). Воздух
проходит через фильтр (Рис. 7/2).





Рис. 7

Управление  краном  печки.  Устанавливается  в  кабине
справа от сиденья. Служит для управления температурой
воздуха





Рис. 8

Управление  вентилятором  отопителя  установлено  в
потолке (Рис. 9/1).
(Рис.  9/2)  –  управление  интенсивностью  работы
вентилятора кондиционера





Рис. 9







2

1

3

1

2





24



4.1.2



Электросистема

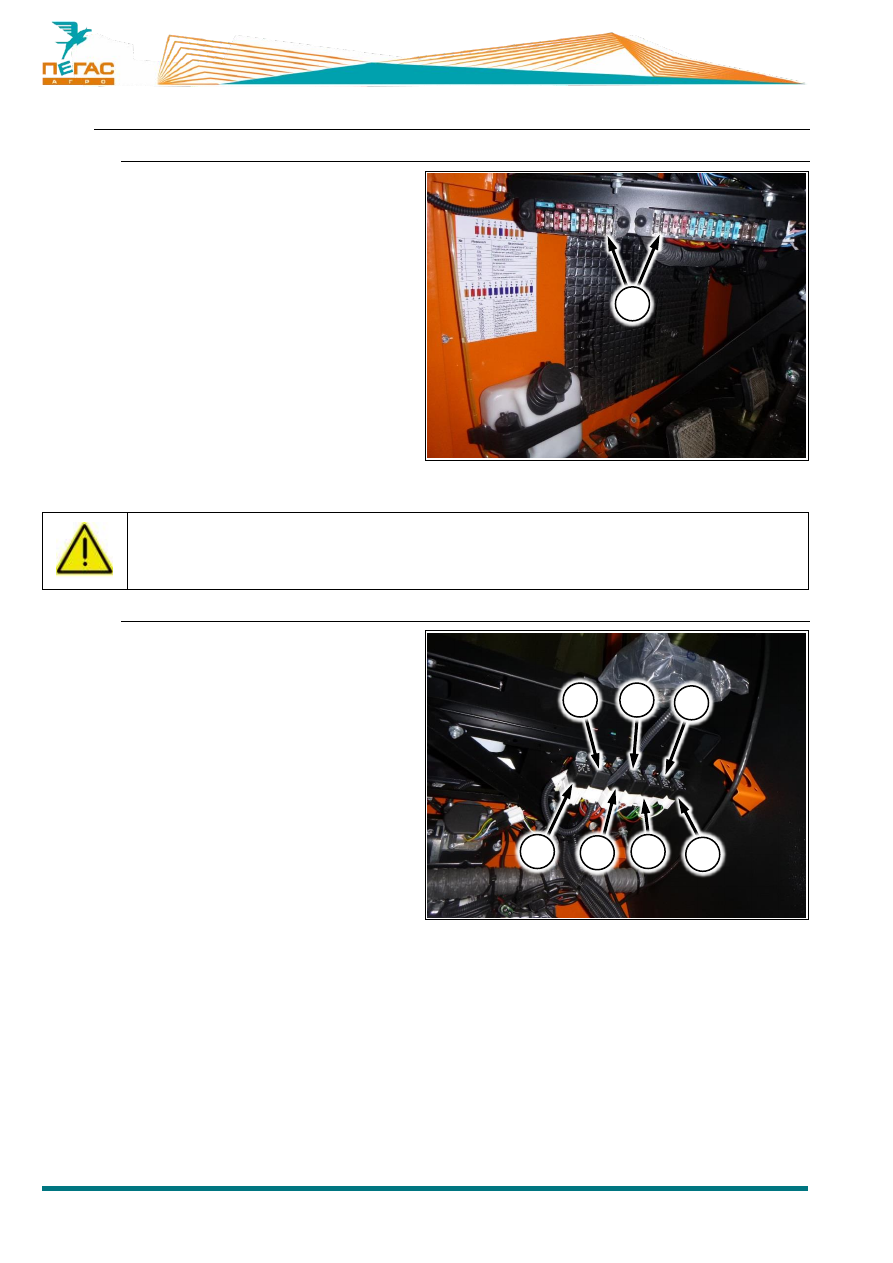

4.1.2.1



Предохранители

Установлены  в  кабине  слева  под  приборной
панелью





Рис. 10



Не  допускается  использование  предохранителей  не  соответствующего
номинала!
Запрещается вставлять вместо предохранителей перемычки!

4.1.2.2



Реле

Установлены в кабине справа под приборной
панелью
(Рис. 11/1) – реле зажигания

(Рис. 11/2) – реле стартера

(Рис. 11/3) – реле повторитель

(Рис. 11/4) – реле звукового сигнала

(Рис. 11/5) – реле ближнего света

(Рис. 11/6) – реле дальнего света

(Рис. 11/7) – реле стеклоочистителя







Рис. 11







1

1

3

5

7

2

4

6







25





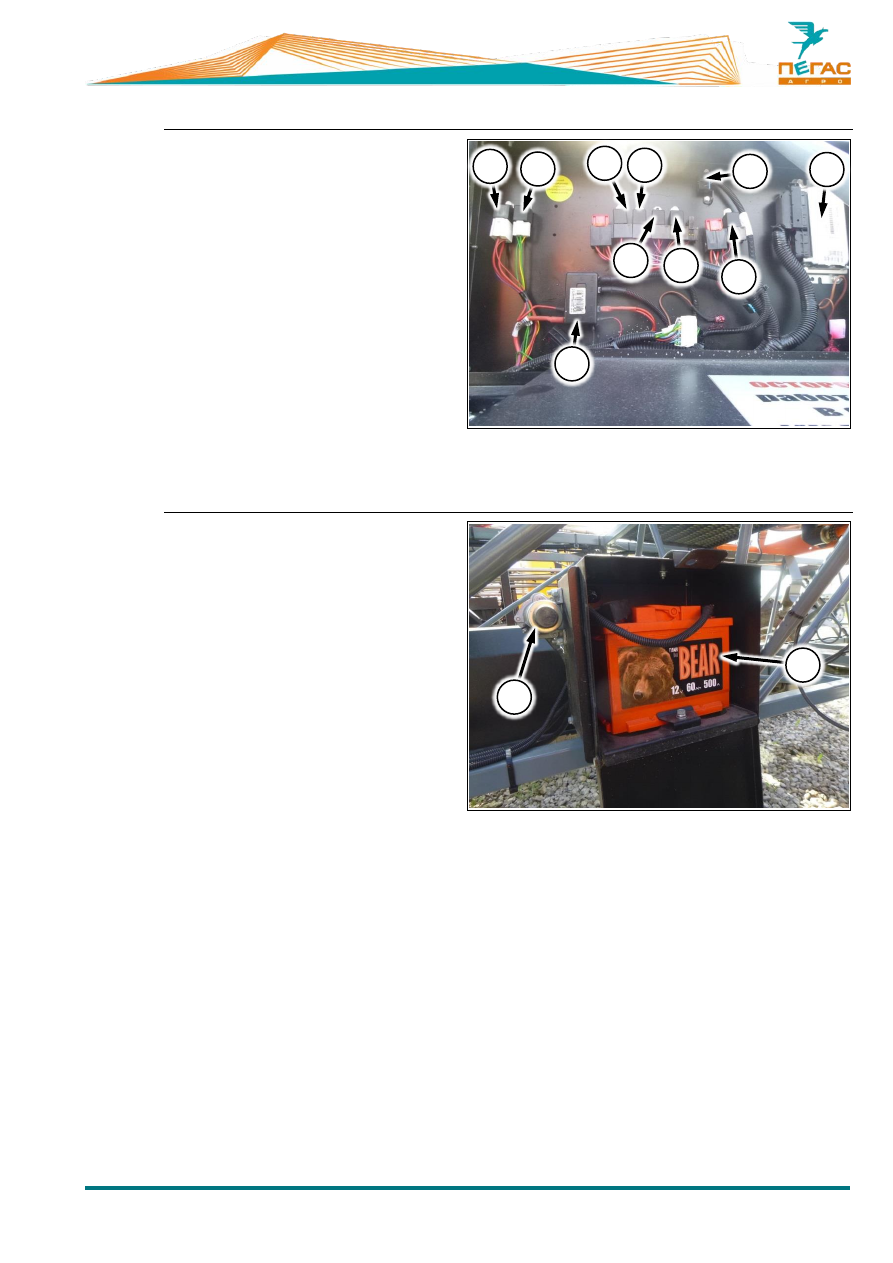

4.1.2.3



Электро- щиток в моторном отсеке

(Рис. 12/1) – реле компрессора пневмосистемы

(Рис. 12/2) – реле компрессора кондиционера

(Рис. 12/3) – реле зажигания

(Рис. 12/4) – реле бензонасоса

(Рис. 12/5, 6, 7) – реле вентилятора охлаждения

(Рис. 12/8) – блок управления двигателем

(Рис. 12/9) – силовые предохранители

(Рис. 12/10) – диагностический разъем





Рис. 12

4.1.2.4



АКБ

Аккумулятор  установлен  в  ящике  с  правой
стороны машины (Рис. 13/1).
(Рис. 13/2) – выключатель массы







Рис. 13







9

8

7

3

1

2

4

5

6

10

1

2





26



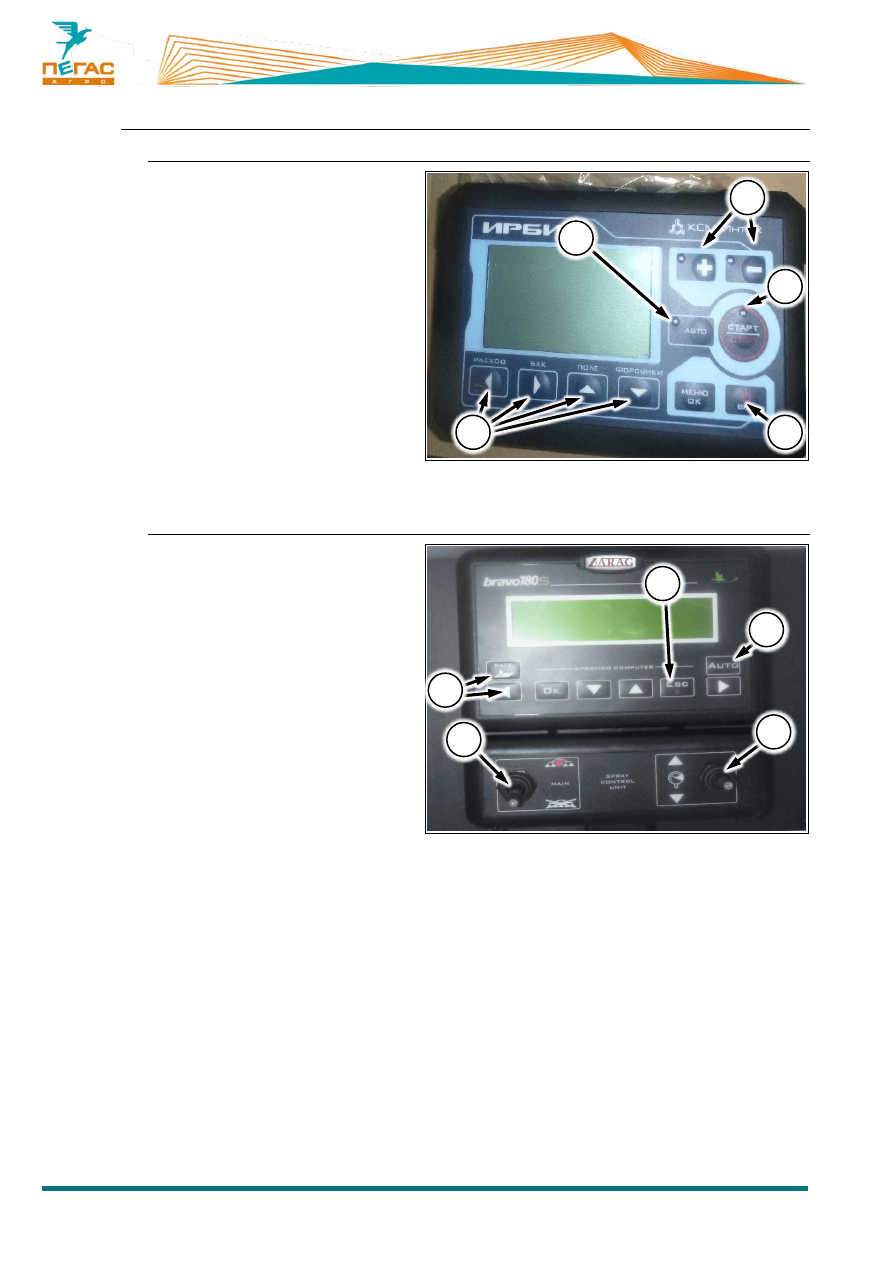

4.1.2.5



Компьютер хим. системы

4.1.2.5.1



Ирбис

(Рис.

14/1)

–

Клавиша

включения

опрыскивания
(Рис. 14/2) – Клавиша включения компьютера
(Рис.  14/3)  –  Клавиши  управления  расходом
жидкости
(Рис. 14/4) – Клавиши управления
(Рис.  14/5)  –  Клавиша  переключения  режима
работы ручной/автоматический





Рис. 14

4.1.2.5.2



Bravo-180S

(Рис. 15/1) – Клавиша включения питания
(Рис. 15/2) – Клавиши управления
(Рис.  15/3)  –  Клавиша  переключения  режима
работы ручной/автоматический
(Рис. 15/4) – Тумблер включения опрыскивания
(Рис.  15/5)  –  Тумблер  управления  расходом
жидкости





Рис. 15





2

3

1

4

5

1

2

4

3

5







27





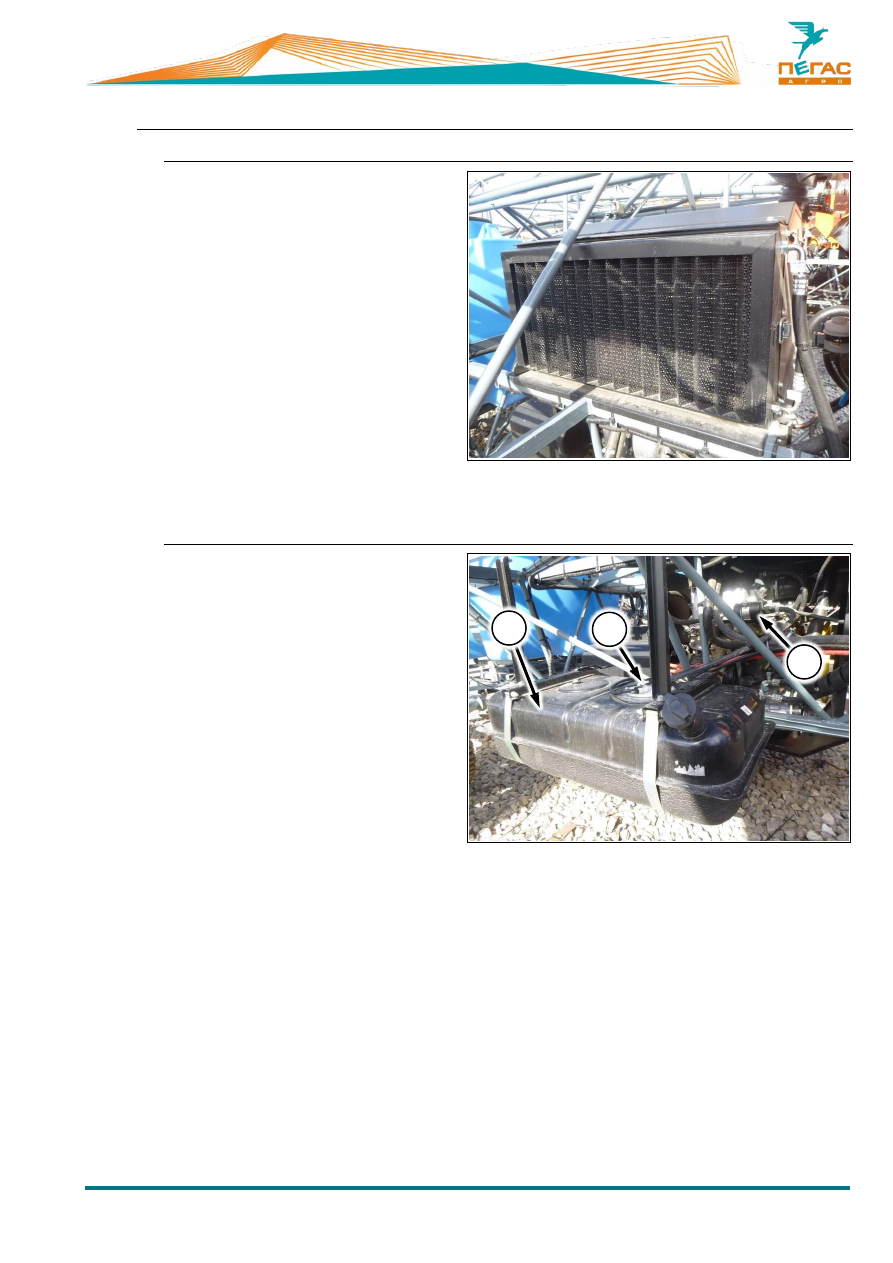

4.1.3



Двигатель

4.1.3.1



Система охлаждения

Радиатор  установлен  с  правой  стороны
машины  за  кабиной.  Закрыт  защитным
экраном.  На  радиаторе  крепится  два
вентилятора охлаждения.





Рис. 16

4.1.3.2



Система питания

Топливный  бак  (Рис.  17/1)  установлен  с
правой  стороны  машины.  В  нем  установлен
бензонасос (Рис. 17/2).
Топливо  проходит  через  топливный  фильтр
(Рис. 17/3)





Рис. 17







3

1

2





28



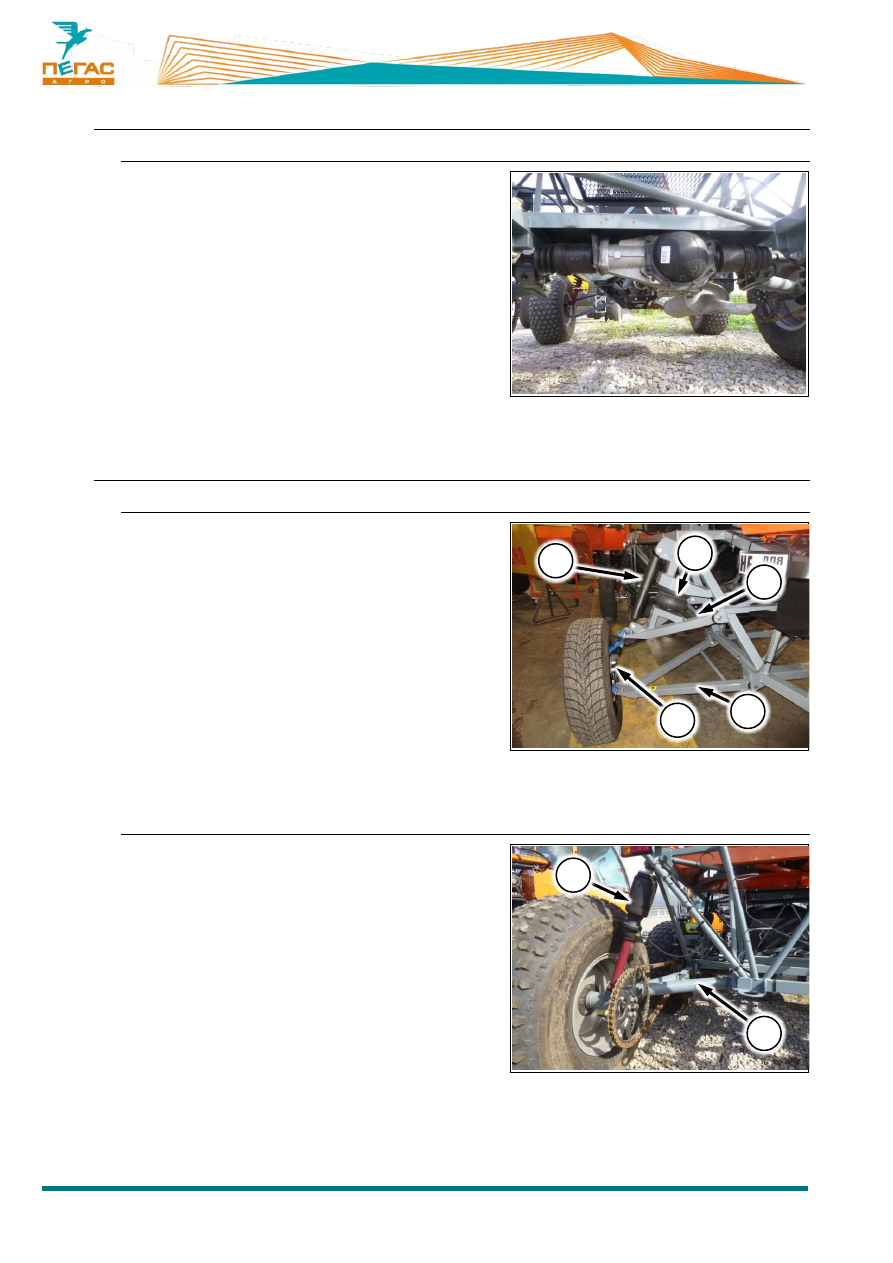

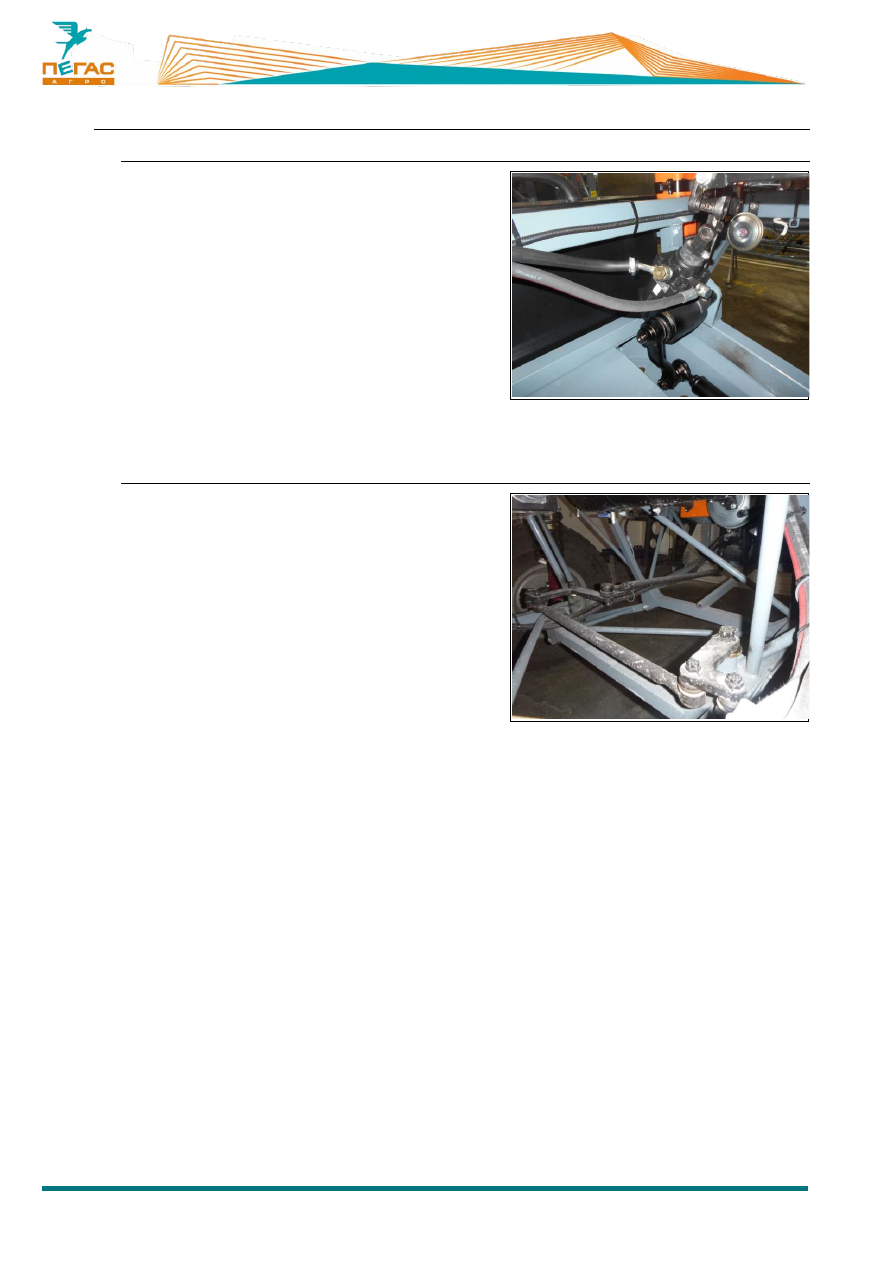

4.1.4



Трансмиссия

4.1.4.1



Редуктор

Установлен  на  раме  в  задней  части  опрыскивателя  –
разбрасывателя.  Служит  для  передачи  крутящего
момента от КПП к колесам.





Рис. 18

4.1.5



Подвеска

4.1.5.1



Подвеска передней оси

Подвеска  передней  оси  независимая  двухрычажная  с
пневмоэлементом и амортизатором.
(Рис. 19/1) - амортизатор

(Рис. 19/2) - пневмоподушка

(Рис. 19/3) – верхний рычаг

(Рис. 19/4) – нижний рычаг

(Рис. 19/5) – поворотный кулак





Рис. 19

4.1.5.2



Подвеска средней и задней оси

Независимая, всех колес. С одним рычагом (Рис. 20/1) и
амортизатором с пневмоэлементом (Рис. 20/2)





Рис. 20





1

2

1

2

3

4

5







29





4.1.5.3



Колеса

4.1.5.3.1



Транспортировочные

Заимствованы с автомобиля НИВА. Устанавливаются на машину для движения по дорогам общего
пользования.

4.1.5.3.2



Шинооболочки

Шинооболочки вследствие своей конструкции и особенностей эксплуатации подвержены частым
повреждениям и быстрому износу.



Шинооболочки  требуют  в  процессе  эксплуатации  особого  внимания.
Поддерживайте  давление  в  колесах  таким  образом,  чтобы  расстояние  от
земли до обода диска составляло 12 -14 см.

Если наблюдается постоянное падение давления воздуха в шине, проверьте, нет ли утечки воздуха
через отверстие для накачки. В случае утечки воздуха заверните пробку на герметик.
При  небольших  проколах  разрешается  использовать  заплатки  на  клее,  при  больших  порезах
необходима вулканизация.
При  слишком  низком  давлении  возможно  проворачивание  шинооболочки  относительно  обода
колеса, и как следствие, протирание её в месте контакта. Проворачивание возможно и при слишком
большой  скорости  движения,  вследствие  увеличения  диаметра  шины-оболочки  под  влиянием
центробежной силы. Для увеличения ресурса рекомендуется плавный разгон и плавное торможение
машины. Запрещаются резкие повороты на высокой скорости. Выполните разворот при скорости не
более 10 км/ч.  При слишком большом давлении накачки возможно образование грыж или раздутие
шинооболочки в одну сторону.



В  начале  эксплуатации  произведите  обкатку  шинооболочек.  Для  этого
накачайте их под давлением 0,05 атм. (диски при этом приподнимаются от
земли на 10 см), и проедьте на незагруженном «Туман-1М» примерно 10 км.
После этого доведите давление до рабочего

4.1.5.3.3



Низкого давления

Шины  низкого  давления  позволяют  минимизировать  воздействие  колес  на  почву  и  растения.
Оптимально  подобранное  давление  позволяет  исключить  повреждение  растений  до  выхода  в
трубку.
Так же, снижаются нагрузки на конструкцию машины, поэтому рабочие скорости выше.
Рабочее давление 0,4-0,8 атм.









30



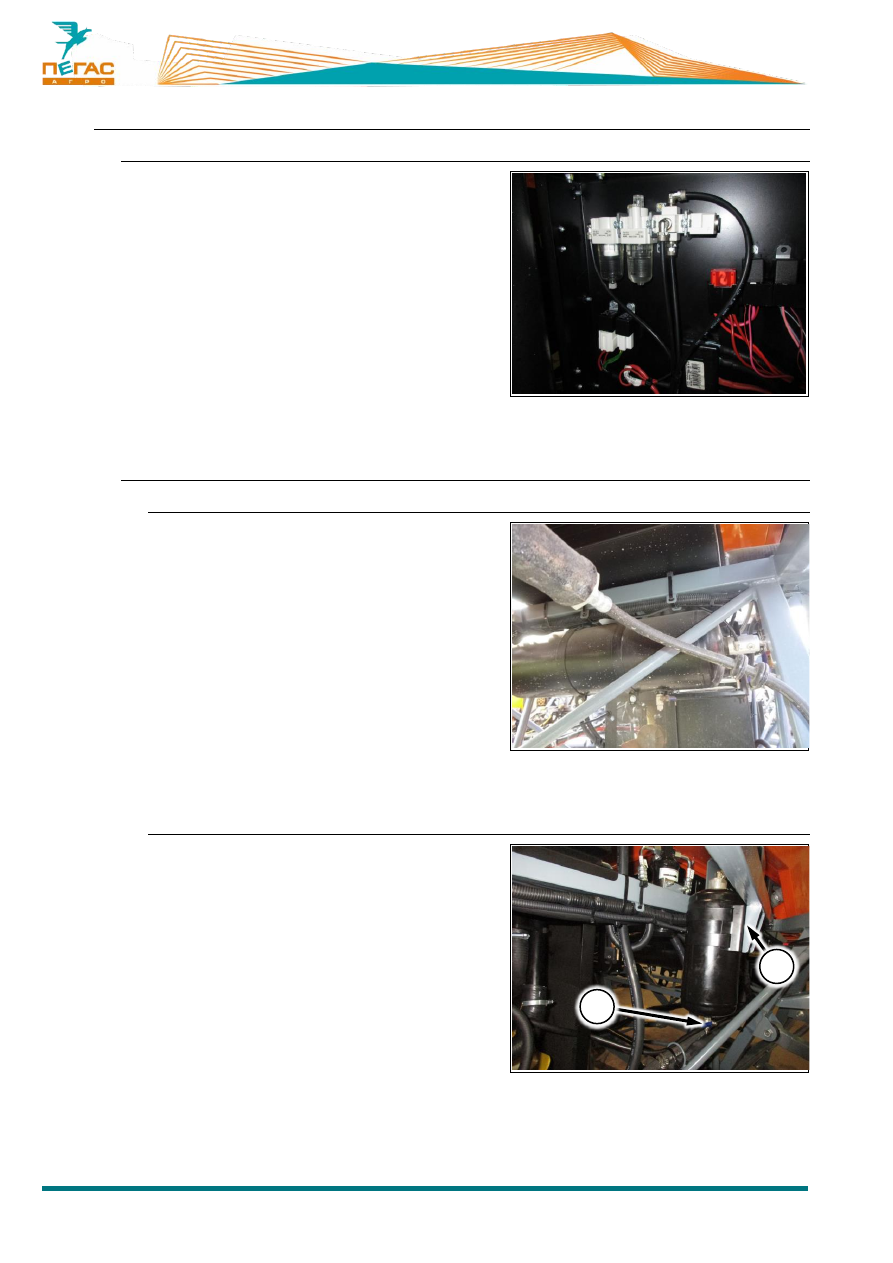

4.1.6



Пневмосистема

4.1.6.1



Осушитель воздуха

Предназначен  для  предотвращения  попадания  влаги  в
элементы пневмосистемы.
(Рис. 21/1) – шланг подачи воздуха из основного ресивера

(Рис. 21/2) – фильтр

(Рис. 21/3) – колба со спиртом для подачи в систему

(Рис. 21/4) – шланги подачи воздуха на дополнительные
ресиверы
(Рис.  21/5)  –  шланг  подачи  на  пневмоклапана
пневмоподвески (п.4.1.6.4)




Рис. 21

4.1.6.2



Ресивер пневмосистемы

4.1.6.2.1



Основной

Устанавливается на раме под кабиной. Предназначен для
аккумулирования  воздуха  в  пневмосистеме  и  позволяет
компрессору работать в сбалансированном режиме.





Рис. 22

4.1.6.2.2



Дополнительный

Выполняют  аналогичную  функцию,  что  и  основной
ресивер. Установлены  на раме машины на специальном
кронштейне (Рис. 23/1).
Снизу  устанавливается  кран  для  слива  конденсата  (Рис.
23/2)





Рис. 23







1

2







31





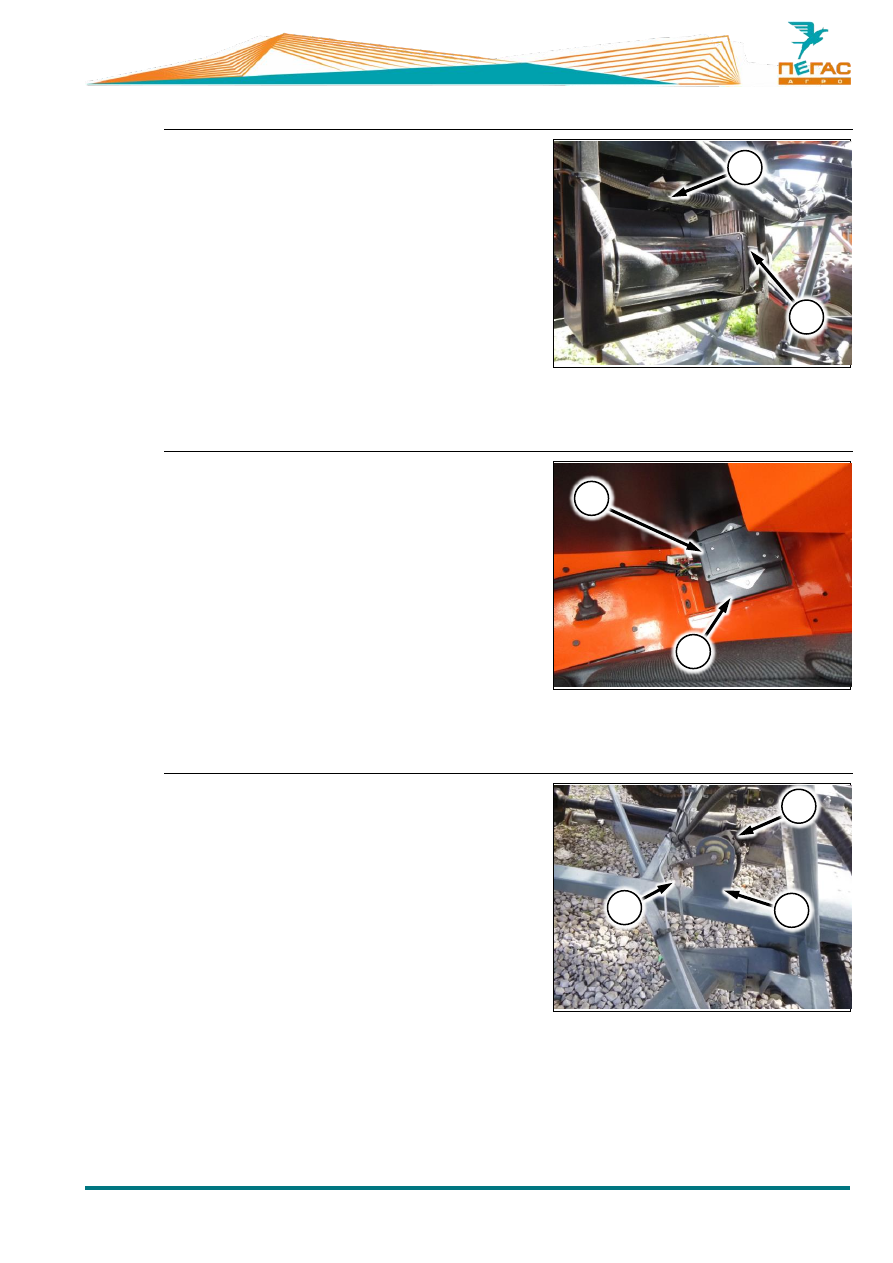

4.1.6.3



Компрессор

Устанавливается  на  раме  под  кабиной  (Рис.  24/1).
Предназначен для нагнетания воздуха, через шланг (Рис.
24/2), и поддержания давления в пневмосистеме.





Рис. 24

4.1.6.4



Пневмоклапана и БУПП

Установлены  в  кабине  справа  от  сиденья  (Рис.  25/1).
Предназначены  для  автоматического  поддержания
клиренса
(Рис. 25/2) – блок управления пневмоподвеской





Рис. 25

4.1.6.5



Датчик уровня пола

Датчики  (Рис.  26/1)  установлены  на  нижнем  лонжероне
рамы  на  специальном  кронштейне  (Рис.  26/2).
Соединяются тягой (Рис. 26/3) с рычагами средней оси.
С  датчиков  поступают  сигналы  в  блок  управления
пневмоподвеской (Рис. 25/2).





Рис. 26







2

1

1

1

2

3

2





32



4.1.7



Рулевое управление

4.1.7.1



Рулевой редуктор

Рулевой  редуктор  крепится  в  передней  части  рамы  и
соединяется с рулевым валом через карданную передачу





Рис. 27

4.1.7.2



Рулевые тяги

Передают рулевое усилие к колесам.





Рис. 28













33







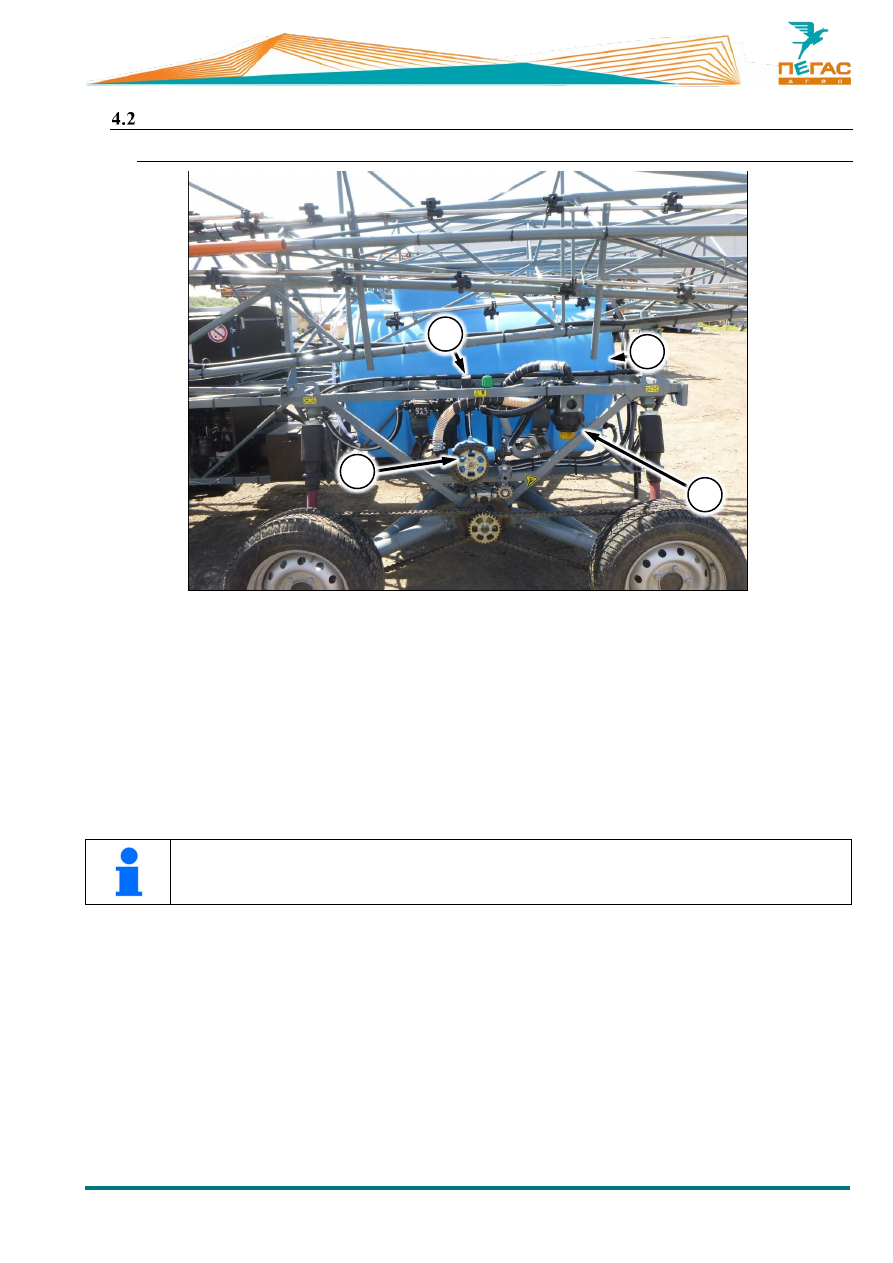

Конструкция и функционирование штангового опрыскивателя

4.2.1



Принцип действия



Рис. 29

Раствор  для  опрыскивания  закачивается  из  бака  (Рис.  29/1)  насосом  хим.  системы  (Рис.  29/2),
проходит через фильтр грубой очистки (Рис. 29/3) и поступает в распределительную арматуру хим.
системы  (Рис.  29/4).  Поток  химического  раствора  делится  на  три  потока,  идущие  к  форсункам.
Расход смеси на гектар устанавливается на компьютере, находящемся в кабине. Давление смеси на
выходе отображается на манометре,  установленным в кабине на приборном щитке Включение и
выключение опрыскивания осуществляется из кабины. Гидромешалка обеспечивает равномерную
концентрацию  смеси  в  баке.  Гидромешалка  включается  открытием  крана  на  корпусе  фильтра
тонкой очистки. Заданная норма внесения поддерживается автоматически при изменении скорости
движения.



Схему движения жидкости смотри в Приложении 11.2.1





1

2

3

4





34



4.2.2



Компьютер хим. системы

Управление  опрыскиванием  осуществляется  из  кабины  с  использованием  компьютера  хим.
системы, который  управляет  клапанной арматурой хим. системы. На компьютере  настраиваются
параметры машины и расход препарата.
Возможны различные модели компьютеров, в зависимости от комплектации машины.
Подробное  описание  устройства  и  настроек  компьютера  вы  можете  найти  в  инструкции
производителя оборудования.

4.2.3



Компоненты хим. системы

4.2.3.1



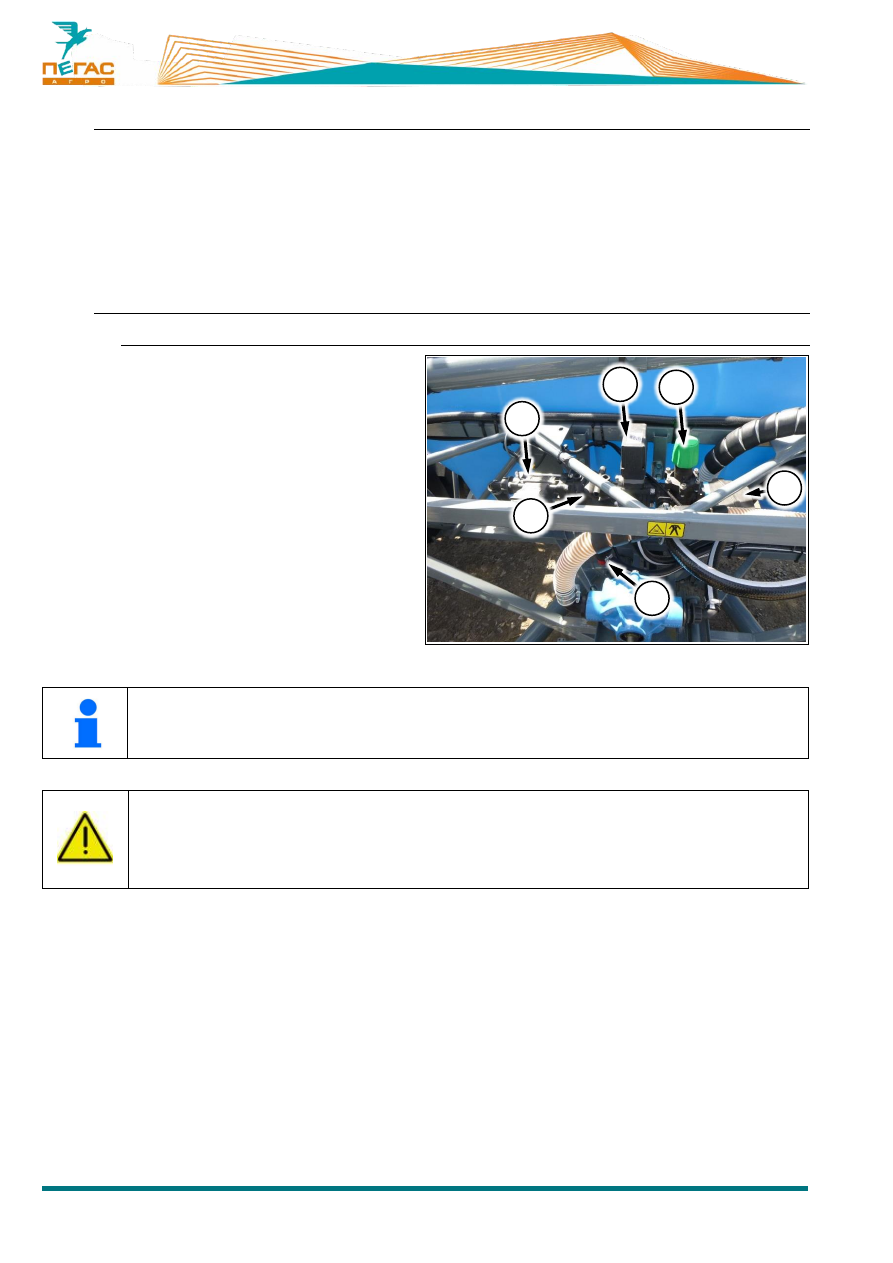

Распределительная аппаратура хим. системы

Распределитель  установлен  с  левой  стороны
бака.
(Рис.  30/1)  –  предохранительный  клапан
(байпас)
(Рис. 30/2) – регулирующий клапан
(Рис. 30/3) – главный клапан
(Рис. 30/4) – фильтр тонкой очистки
(Рис.  30/5)  –  кран  для  самоочистки  фильтра
тонкой очистки (подключен к гидромешалке)
(Рис. 30/6) – расходомер





Рис. 30



При работе большими расходами закройте кран на фильтре тонкой очистки (Рис.
30/5).
Если нет - оставьте приоткрытым для самоочистки фильтра





Предохранительный клапан (Рис. 30/1) настраивается на заводе на давление 6-7
атм. и не нуждается в регулировке.
Не  регулируйте  без  прямых  указаний  сотрудников  сервисной  службы  завода  -
изготовителя.







1

2

3

4

5

6







35





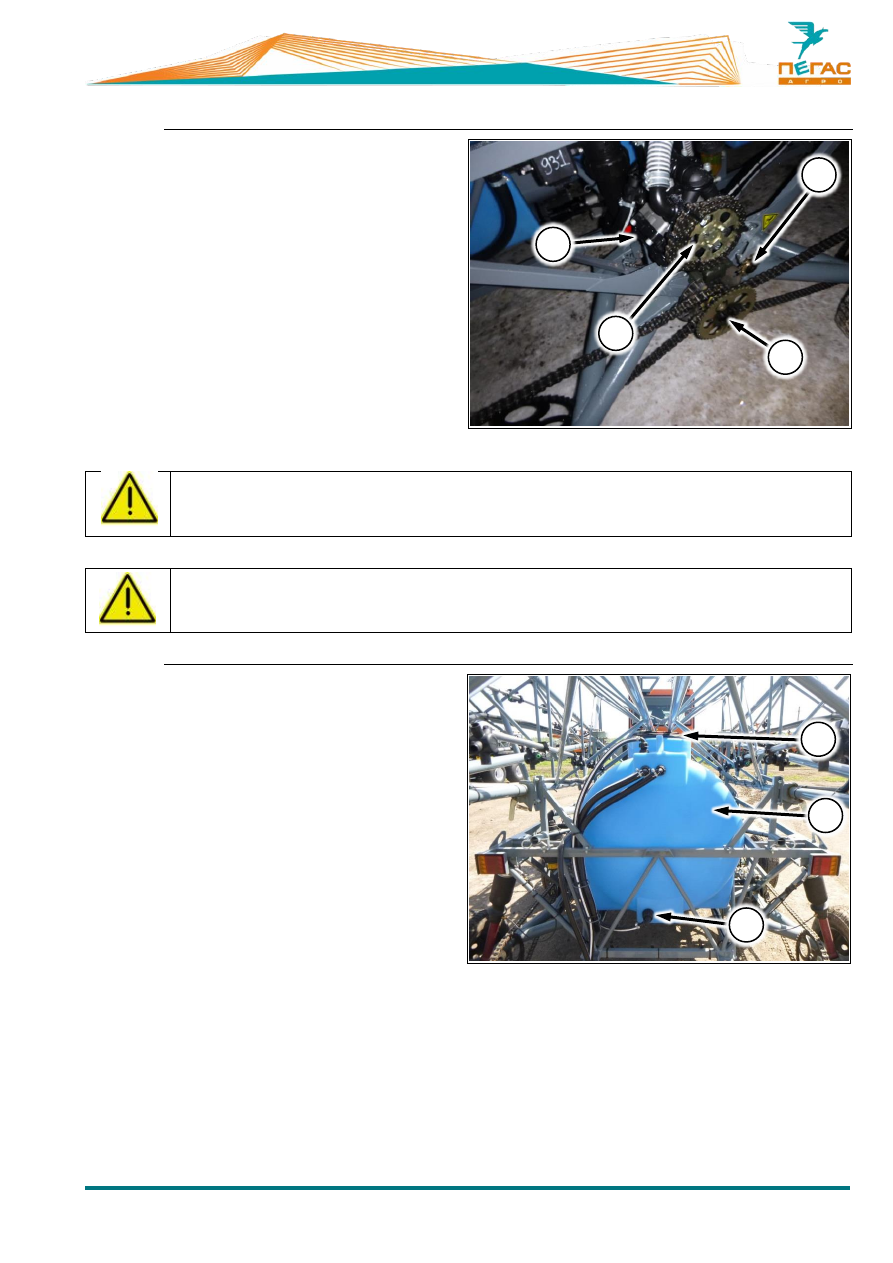

4.2.3.2



Насос хим. системы

На  машину  устанавливается  мембранно-
поршневой насос COMET BP125.
Насос установлен с левой стороны машины на
специальном кронштейне (Рис. 31/6)
(Рис. 31/1) – хим. насос
(Рис. 31/2) – приводная звезда
(Рис. 31/3) – звезда натяжителя
(Рис. 31/4) – звезда на валу насоса






Рис. 31



На перегонах следует снимать цепь хим. насоса.





Работа хим. насоса на сухую (при отсутствии жидкости в баке) запрещена!
Оставляйте в баке 50-100л раствора!

4.2.3.3



Хим. бак

В  бак  (Рис.  32/1)  поступает  вода  и  препараты
при заправке опрыскивателя





Рис. 32





1

2

3

1

2

3

4
