ТУМАН-1М Опрыскиватель-разбрасыватель самоходный. Руководство по эксплуатации (2019 год) - часть 1





4





Для быстрого поиска нужной информации используйте содержание

Содержание

Введение ........................................................ 3



Техническая поддержка ............................ 3



Заказ запасных частей ............................... 3



Посетите наш сайт ...................................... 3



Содержание .................................................. 4



 Общие правила техники

безопасности ......................................... 7



 Обязанности эксплуатирующей

стороны ........................................................ 7



 Опасности при работе с машиной ....... 7



 Общие меры предосторожности и

предупреждения несчастных случаев ....... 8



 Предупреждающие знаки и другие

обозначения, используемые на машине ... 8



1.4.1 Размещение предупреждающих
знаков ......................................................... 9

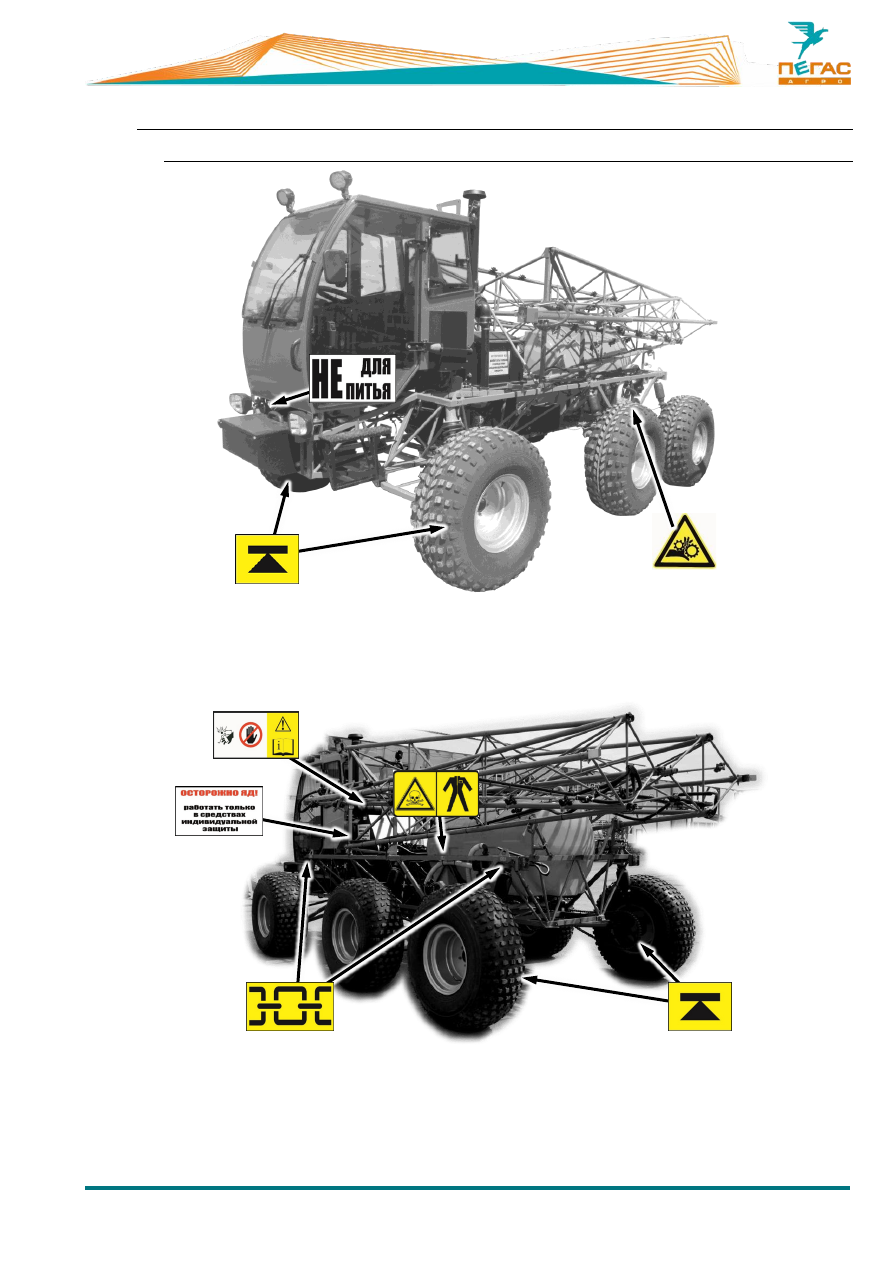

1.4.1.1 Штанговый опрыскиватель .......... 9

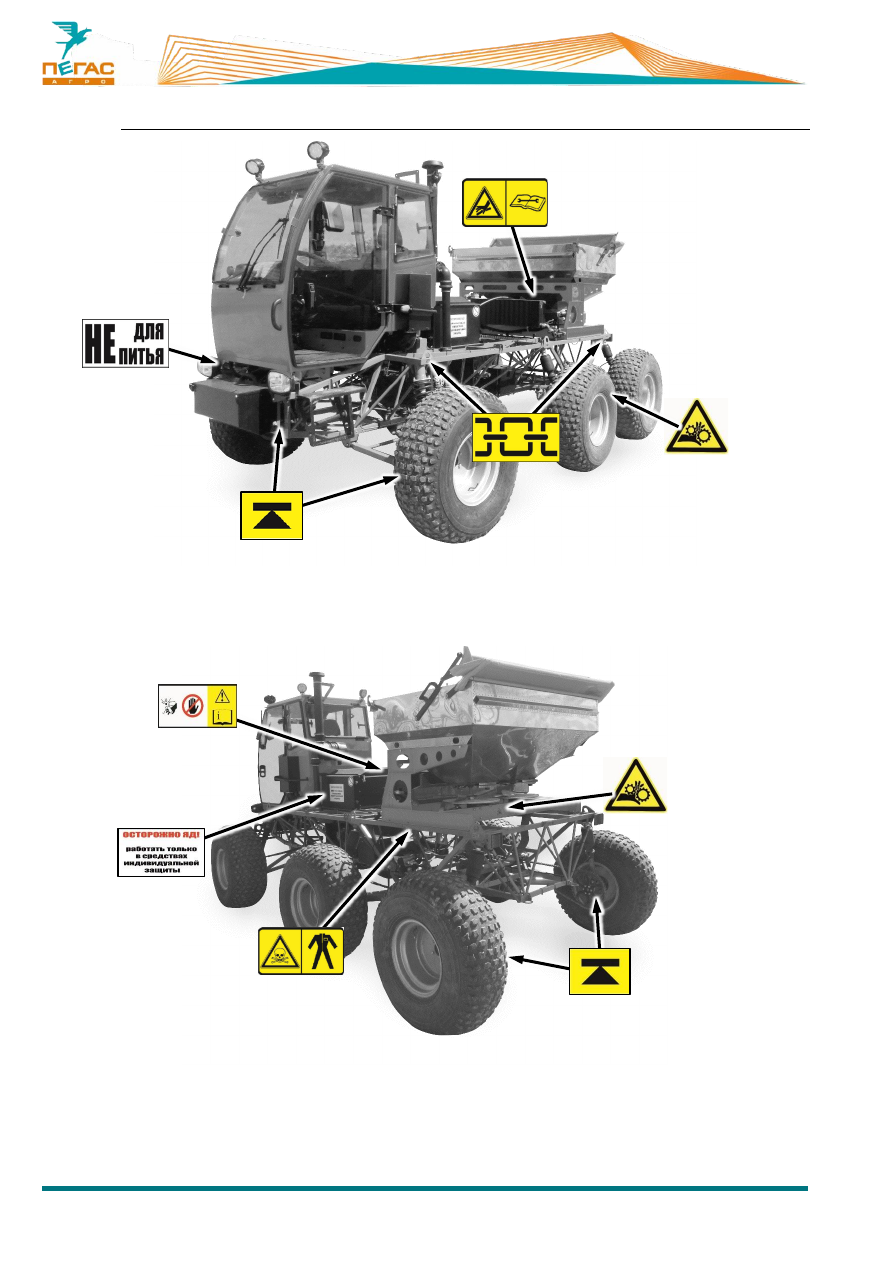

1.4.1.2 Разбрасыватель ............................ 10



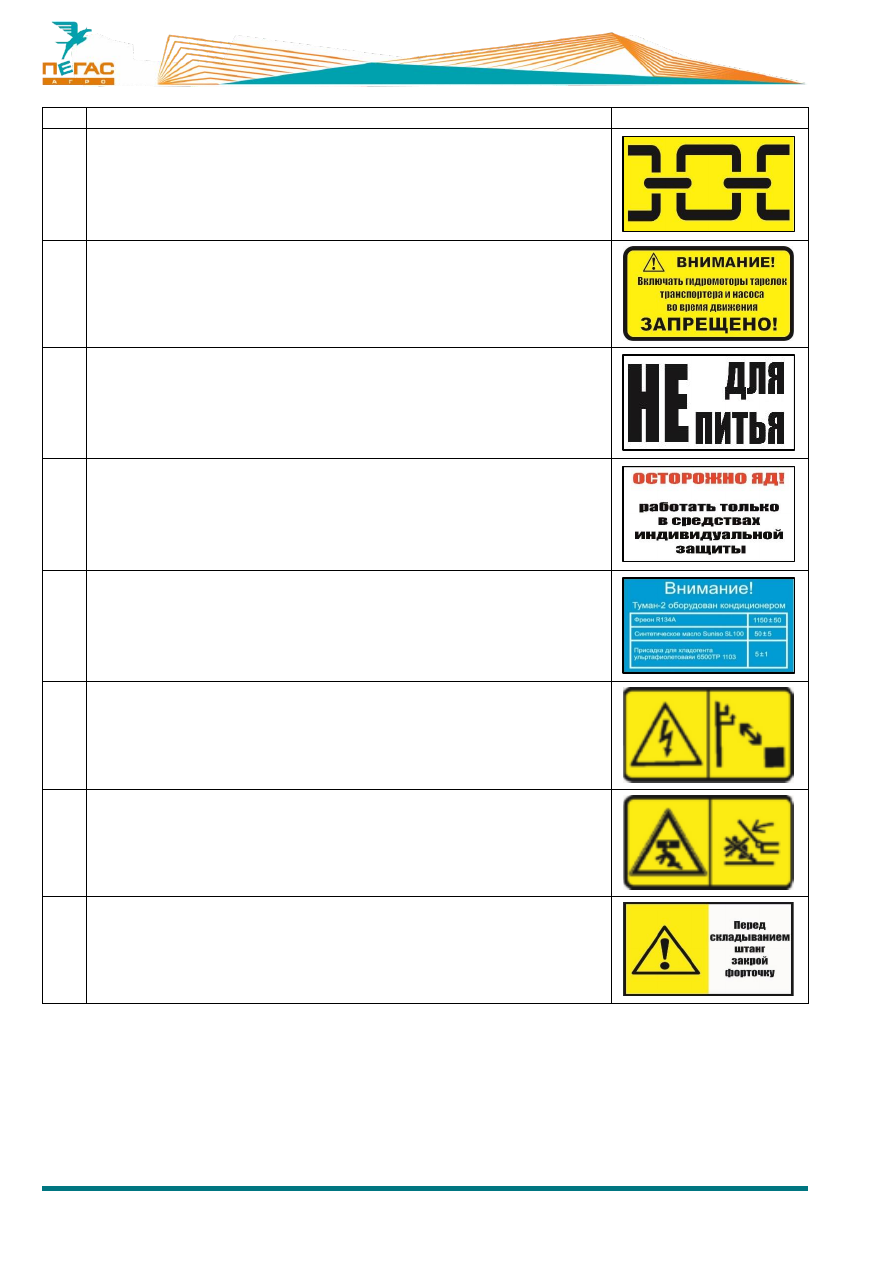

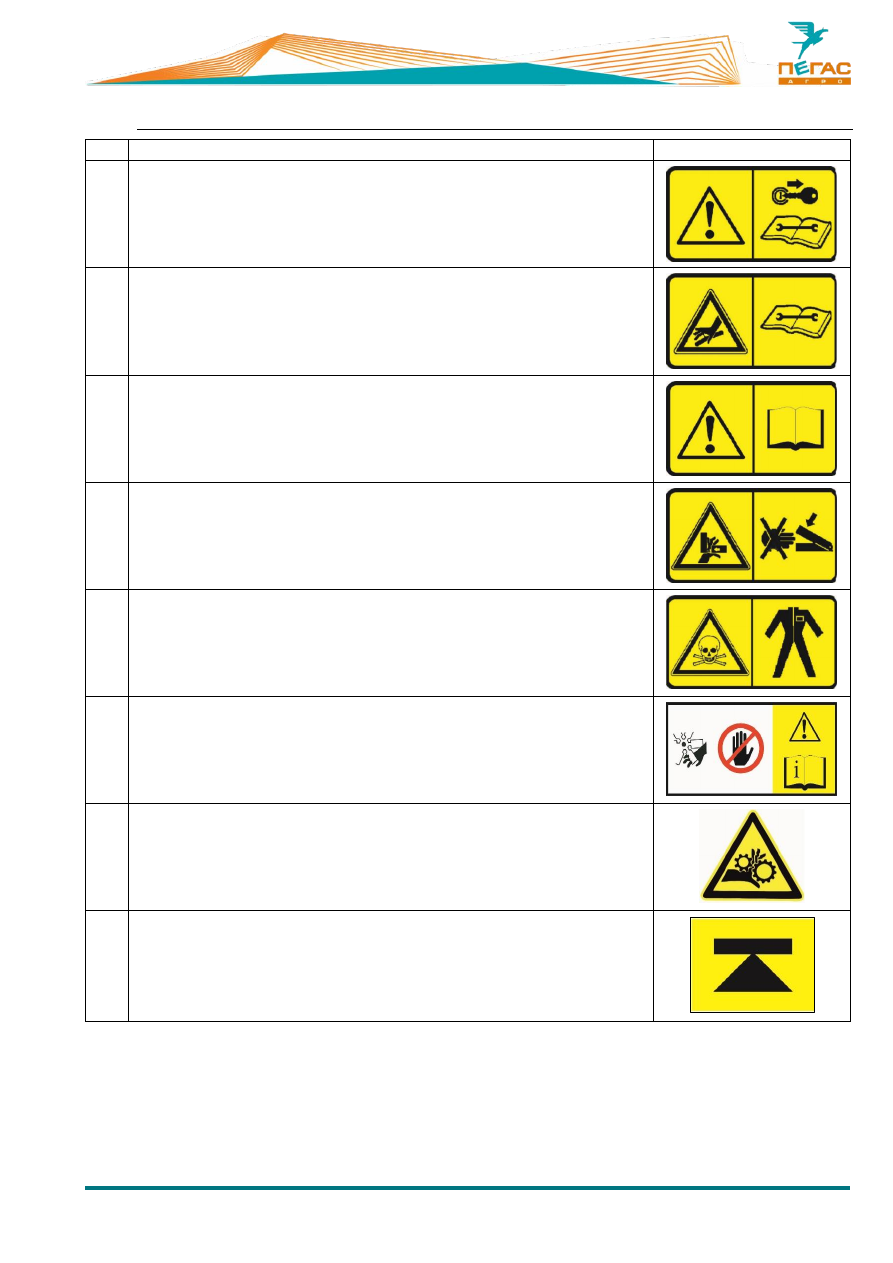

1.4.2 Пояснение к предупреждающим
знакам ....................................................... 11



 Назначение ....................................... 13



 Назначение штангового

опрыскивателя ........................................... 13



 Назначение разбрасывателя ............... 13



 Основные характеристики ........... 14



 Основные характеристики шасси ...... 14



3.1.1 Двигатель ........................................ 15



3.1.2 Трансмиссия ................................... 16



3.1.3 Ходовая часть ................................. 17



3.1.4 Рулевое управление ....................... 17



3.1.6 Тормозная система ......................... 18



3.1.7 Электрооборудование .................... 19



 Основные характеристики штангового

опрыскивателя ........................................... 20



 Основные характеристики

разбрасывателя .......................................... 21



 Конструкция и

функционирование ............................ 22



 Конструкция и функционирование

шасси .......................................................... 22



4.1.1 Кабина ............................................. 22



4.1.1.1 Рабочее место оператора .......... 22



4.1.1.2 Блок климат - контроля ............ 23



4.1.2 Электросистема .............................. 24



4.1.2.1 Предохранители ........................ 24



4.1.2.2 Реле ............................................. 24



4.1.2.3 Электро- щиток в моторном
отсеке ...................................................... 25



4.1.2.4 АКБ ............................................. 25



4.1.2.5 Компьютер хим. системы ......... 26



4.1.2.5.1 Ирбис ....................................... 26



4.1.2.5.2 Bravo-180S .............................. 26



4.1.3 Двигатель ........................................ 27



4.1.3.1 Система охлаждения ................. 27



4.1.3.2 Система питания ....................... 27



4.1.4 Трансмиссия ................................... 28



4.1.4.1 Редуктор ..................................... 28



4.1.5 Подвеска ......................................... 28



4.1.5.1 Подвеска передней оси ............. 28



4.1.5.2 Подвеска средней и задней оси 28



4.1.5.3 Колеса ......................................... 29



4.1.5.3.1 Транспортировочные ............. 29



4.1.5.3.2 Шинооболочки ....................... 29



4.1.5.3.3 Низкого давления ................... 29



4.1.6 Пневмосистема ............................... 30



4.1.6.1 Осушитель воздуха ................... 30



4.1.6.2 Ресивер пневмосистемы ........... 30



4.1.6.2.1 Основной ................................. 30



4.1.6.2.2 Дополнительный .................... 30



4.1.6.3 Компрессор ................................ 31



4.1.6.4 Пневмоклапана и БУПП ........... 31



4.1.6.5 Датчик уровня пола ................... 31



4.1.7 Рулевое управление ....................... 32



4.1.7.1 Рулевой редуктор ...................... 32



4.1.7.2 Рулевые тяги .............................. 32



 Конструкция и функционирование

штангового опрыскивателя ...................... 33



4.2.1 Принцип действия .......................... 33



4.2.2 Компьютер хим. системы .............. 34



4.2.3 Компоненты хим. системы ............ 34









5





4.2.3.1 Распределительная аппаратура
хим. системы ........................................... 34



4.2.3.2 Насос хим. системы .................... 35



4.2.3.3 Хим. бак ....................................... 35



4.2.3.4 Уровнемер ................................... 36



4.2.3.5 Гидравлическая мешалка ........... 36



4.2.3.6 Фильтрующие элементы .......... 36



4.2.3.6.1 Сетка в горловине бака ......... 36



4.2.3.6.2 Фильтр тонкой очистки ......... 36



4.2.3.6.3 Фильтр грубой очистки ......... 37



4.2.3.7 Форсунка ................................... 37



 Конструкция и функционирование

разбрасывателя ......................................... 38



4.3.1 Рычаг управления заслонками
бункера .................................................... 39



4.3.2 Гидравлическая система ............... 39



4.3.2.1 Гидробак .................................... 39



4.3.2.2 Гидронасос ................................ 40



4.3.2.3 Регулятор оборотов .................. 40



4.3.2.4 Гидрораспределитель ............... 41



4.3.2.5 Гидромотор распределяющих
дисков .................................................... 41



4.3.3 Бункер ............................................. 41



4.3.3.1 Решетки...................................... 42



4.3.3.2 Мешалки .................................... 42



4.3.3.3 Распределяющие диски ............ 42



4.3.4 Настил на раме ............................... 43



 Установка оборудования .............. 44



 Установка штангового опрыскивателя

 .................................................................... 44



 Установка разбрасывателя ................ 46



 Регулировка оборудования .......... 47



 Регулировка шасси ............................. 47



6.1.1 Регулировка рулевого управления47



6.1.1.1 Регулировка передней тяги ...... 47



6.1.1.2 Регулировка схождения
передних колес ...................................... 47



6.1.2 Регулировка натяжения цепей ...... 48



6.1.3 Регулировка пневмосистемы ........ 48



6.1.3.1 Регулировка передней оси ....... 48



6.1.3.2 Регулировка средней и задней
оси .......................................................... 49



6.1.4 Настройка навигационного
оборудования .......................................... 49



 Регулировка штангового

опрыскивателя .......................................... 50



6.2.1 Регулировка оборотов хим. насоса
 .................................................................. 50



6.2.2 Регулировка настроек компьютера
 .................................................................. 51



6.2.3 Регулировка складывающейся
законцовки штанг ................................... 51



 Регулировка разбрасывателя ............. 52



6.3.1 Регулировка заслонки ................... 52



6.3.1.1 Регулировка точки подачи на
диск ........................................................ 52



6.3.1.2 Регулировка нормы внесения .. 52



6.3.2 Регулировка распределяющих
лопастей ................................................... 54



6.3.3 Регулировка скорости вращения
распределяющих дисков ........................ 54



6.3.4 Рекомендации по регулировке ..... 55



 Технология работы ........................ 56



 Штанговый опрыскиватель ............... 56



7.1.1 Подбор распылителей ................... 56



7.1.2 Заполнение бака водой .................. 56



7.1.3 Заправка препарата ........................ 56



7.1.4 Промывка и чистка опрыскивателя
 .................................................................. 57



7.1.5 Рабочий процесс ............................ 58



 Разбрасыватель ................................... 59



 Эксплуатация опрыскивателя-

разбрасывателя ................................. 60



 Особенности эксплуатации ............... 60



8.1.1 Обкатка ........................................... 60



8.1.2 Двигатель ........................................ 61



8.1.3 Транспортировка ........................... 61



 Правила хранения ............................... 62



8.2.1 Правила длительного хранения .... 63



8.2.2 Правила кратковременного
хранения .................................................. 63



8.2.3 Подготовка к работе после
хранения .................................................. 63



 Регламентные работы ................... 64



 Ежедневное техническое

обслуживание ............................................ 65



 Первое техническое обслуживание

(ТО-1) ......................................................... 65



 Второе техническое обслуживание

(ТО-2) ......................................................... 66







6



 Сезонное техническое обслуживание

 .................................................................... 66



 Консервация ........................................ 67



 Расконсервация ................................... 67



 Основные неисправности,

причины и способы устранения ..... 68



 Неисправности штангового

опрыскивателя ........................................... 69



 Неисправности разбрасывателя ....... 70



 Приложения ................................... 71



 Приложение 1 Шасси ....................... 71



11.1.1 Заправочные объемы ................... 71



11.1.2 Лампы, применяемые на машине72



11.1.3 Электросхема ................................ 73



11.1.4 Гидравлическая схема ГУР ......... 74



 Приложение 2 Штанговый

опрыскиватель ........................................... 75



11.2.1 Насосное оборудование ............... 75



11.2.2 Схема движения жидкости.......... 78



11.2.3 Раскладывание штанг .................. 79



11.2.4 Таблица расхода распылителей .. 81



 Приложение 3 Разбрасыватель ........ 82



11.3.1 Гидросистема ................................ 82



11.3.2 Таблица норм внесения ............... 83

















7







Общие правила техники безопасности



Обязанности эксплуатирующей стороны

Эксплуатирующая  сторона  обязуется  допускать  к  работе  с  машиной/на  машине  только  лиц,
которые:





Прошли специальное обучение и инструктаж;





Прочитали и поняли настоящее руководство;





Ознакомились  с  общими  мерами  предосторожности  и  предупреждению  несчастных

случаев.

Ученикам  разрешается  работать  с  машиной/на  машине  только  под  наблюдением  опытного
специалиста.
Эксплуатирующая  сторона  должна  предоставить  необходимое  защитное  снаряжение  согласно
данным изготовителя средств для защиты растений, такое как:





Стойкие к химикатам перчатки;





Стойкие к химикатам комбинезоны;





Водонепроницаемую обувь;





Защитную маску для лица;





Респиратор;





Защитные очки;





Средства для защиты кожи и т.д.



Опасности при работе с машиной

Машина  сконструирована  в  соответствии  с  современным  уровнем  техники  и  общепризнанными
правилами  техники  безопасности.  Однако  в  процессе  эксплуатации  машины  могут  возникать
опасные ситуации и наноситься ущерб:





Здоровью и жизни оператора или третьих лиц;





Непосредственно самой машине;





Другим материальным ценностям.



Эксплуатируйте машину только по назначению и в технически безупречном
состоянии.
Немедленно устраняйте неисправности, которые могут негативно влиять на
безопасность.





Перед разворотами на поле снижать скорость до 5-10 км/ч и делать разворот
на второй-третьей передаче









8





Общие меры предосторожности и предупреждения несчастных случаев





Вводите машину в эксплуатацию (и эксплуатируйте) только тогда, когда все защитные и

предохранительные приспособления установлены и приведены в рабочее положение;





Перед началом работы внимательно изучите все системы и органы управления машины, а

также их функции. Во время работы времени на это уже не будет;





Установленные  на  машине  предупреждающие  знаки  и  другие  обозначения  содержат

важные  указания  по  безопасной  эксплуатации  машины.  Соблюдение  этих  указаний
обеспечит вашу безопасность;





Всегда проверяйте машину на наличие внешних видимых повреждений;





Перед  началом  работы  (движения)  убедитесь,  что  вблизи  машины  нет  посторонних  (в

особенности детей). Следите за тем, чтобы всегда был достаточный обзор;





Перед раскладыванием штанг штангового опрыскивателя убедитесь, что вблизи машины

нет линий электропередач;





Запрещается перевозить людей в кабине и на корпусе машины;





При  движении  по  улицам  и  дорогам  общественного  соблюдайте  действующие  правила

дорожного движения;





Учитывайте  габариты  и  массу  машины  и  навешенных  на  нее  агрегатов  при  движении,

чтобы  справиться  с  управлением.  При  этом  учитывайте  личные  навыки,  состояние
дорожного покрытия, условия видимости, погодные условия, ходовые качества машины, а
также влияние навешенных на машину агрегатов;





Надевайте  плотно  прилегающую  одежду.  Свободная  одежда  повышает  опасность  ее

захватывания или наматывания на приводные валы;





Не допускайте попадание рук и других частей тела в зону вращающихся механизмов;





Запрещается находиться в рабочей зоне машины.



Предупреждающие знаки и другие обозначения, используемые на машине

Предупреждающие знаки обозначают опасные или важные зоны машины. Знаки и надписи должны
быть защищены от порчи и потери читабельности.



Знаки, испорченные и неразборчивые, замените новыми!











9





1.4.1



Размещение предупреждающих знаков

1.4.1.1



Штанговый опрыскиватель



Рис. 1



Рис. 2









10



1.4.1.2



Разбрасыватель



Рис. 3





Рис. 4











11





1.4.2



Пояснение к предупреждающим знакам

№

Пояснение


1

Перед  началом  ремонтных  работ  или  техобслуживания
заглушите  двигатель  и  вытащите  ключ  из  замка  зажигания  во
избежание случайного запуска и движения машины.



2

Опасность  поражения  кожного  покрова  маслом  под  высоким
давлением.  Перед  началом  работ  по  гидросистеме  прочтите  и
соблюдайте требования руководства по эксплуатации и правила
техники безопасности.



3

Перед  вводом  машины  в  эксплуатацию  и  началом  работ
прочтите

и

соблюдайте

требования

руководства

по

эксплуатации и правила техники безопасности.



4

Не  проникайте  руками  в  зону  возможного  сжатия,  пока  в  ней
могут находится подвижные части.



5

При  работе  с  химическими  веществами,  которые  могут
причинить вред здоровью, применять средства индивидуальной
защиты.



6

Не  проникайте  руками  в  зону  вращения  вентилятора.  Перед
обслуживанием прочтите и соблюдайте требования руководства
по эксплуатации и техники безопасности.



7

Опасность

повреждения

конечностей

вращающимися

механизмами.



8

Знак для обозначения мест установки домкрата













12



№

Пояснение


9

Знак для обозначения мест строповки.



10

Знак «Внимание! Включать гидромоторы тарелок, транспортера
и хим. насоса во время движения запрещено!»



11

Знак «Не для питья».
Не используйте воду из бачка рукомойника для питья.



12

Знак  «Осторожно  яд!  Работать  только  в  средствах
индивидуальной защиты»



13

Знак «Внимание! Туман-1М оборудован кондиционером»



14

Знак «Опасность поражения электрическим током при касании
штангой линий электропередач».
Внимательно следите за наличием ЛЭП при приведении штанг
опрыскивателя в рабочее/транспортное положение.



15

Знак «Опасность защемления при раскладывании штанги».
Не стойте в рабочей зоне машины.



16

Знак «Перед складыванием штанг закрой форточку».
Расположен в салоне на правой форточке















13







Назначение

Опрыскиватель – разбрасыватель самоходный предназначен исключительно для работ в сельском
хозяйстве или подобных им работ. Применение его для других целей будет рассматриваться как
нецелевое  использование.  Выполнение  требований,  касающихся  пользования  машиной,
обслуживания и ремонта, согласно рекомендациям производителя и точное им следование является
условием использования по назначению.
Опрыскиватель-разбрасыватель  ТУМАН-1М  может  комплектоваться  различными  модулями,
предназначенными для выполнения широкого спектра работ в сельском хозяйстве.



Использование  ТУМАН-1М  в  распутицу  резко  повышает  нагрузку  на
машину  и  разбрасыватель,  что  может  привести  к  уменьшению  ресурса  и
разрушению некоторых узлов.





Машина должна использоваться, обслуживаться и ремонтироваться только
специалистами,  прошедшими  специальное  обучение,  знакомыми  с  ее
характеристиками,  а  также  ознакомленными  с  правилами  техники
безопасности.



Назначение штангового опрыскивателя

Штанговый опрыскиватель Туман-1 предназначен для:





Опрыскивания пестицидами полевых культур, в том числе возделываемых по интенсивной
технологии;





Внесения жидких неорганических удобрений путем их поверхностного распыления.



Назначение разбрасывателя

Самоходный разбрасыватель удобрений ТУМАН-1М предназначен для поверхностного внесения
гранулированных минеральных и неорганических удобрений









14





Основные характеристики



Основные характеристики шасси

№

Показатель,

характеристика

Разме
рност

ь

Значение

1

Модель

-

Туман-1

Туман-1М

2

Тип

-

Самоходный

3

Типы

используемых

колес

3

:

-

ШБ  ШНД

ТК

ШБ  ШНД

ТК

4  Колесная формула

-

6х4

5

Поперечный

угол

статической
устойчивости, не менее

град.

30

6  Двигатель

-

Бензиновый

(карбюратор)

Бензиновый

(инжектор)

ВАЗ-21083

ВАЗ-2123

7  Расчетная мощность

кВт

51,5

59,0

8  Колея, ±30мм*

мм

2500  2600  2330  2400  2450  2200

9

Дорожный  просвет,  не
менее*

мм

600  450  340  410  260

110

10

Минимальный  радиус
поворота
опрыскивателя-
разбрасывателя

м

13

15

11

Привод

навесного

оборудования

4

:

-





штанговый опр-ль

Мех-ий

Мех-ий

вентиляторный опр-ль

разбрасыватель

Мех-ий/Гидр-

ий

Гидр-ий

1.



Заводской номер нанесен на табличке, расположенной в кабине

2.



Номер рамы выбит на строповочном ухе (переднем левом – для Туман-1М, переднем правом
– для Туман-1)

3.



Типы  используемых  колес:  ШБ  –  шинооболочки,  ШНД  –  шины  низкого  давления,  ТК  –
транспортные колеса

4.



Мех-ий – механический, Гидр-ий - гидравлический











15





3.1.1



Двигатель

Марка

ВАЗ 2123

Тип

Бензиновый,

с

распределенным
впрыском

Число цилиндров

4

Расположение цилиндров

рядное в вертикальной плоскости

Тактность

4

Диаметр цилиндра, мм

82

Ход поршня, мм

80

Рабочий объем цилиндров, дм

3



1,690

Степень сжатия

9,3

Порядок работы цилиндров

1-3-4-2

Направление вращения коленчатого вала

правое

Номинальная мощность кВт (л.с.), не менее

81

Максимальный крутящий момент, Н.м (кгс.м)

127,5 (12,75)

Частота вращения коленчатого вала при номинальной мощности, об/мин  5200

Частота  вращения  коленчатого  вала  при  максимальном  крутящем
моменте, об/мин, не более

4000

Частота вращения коленчатого вала при работе в технологическом режим
с-1 (об/мин), не более

3000

Топливо

автомобильный бензин АИ-95 неэтилированный



Применяемое масло

Вязкость SAE 5W30, 5W40,
класс качества API- SN/CF, ACEA – C3











16



3.1.2



Трансмиссия

Сцепление

однодисковое, сухое, с центральной нажимной пружиной.

Привод сцепления

гидравлический

Коробка передач

механическая,  ступенчатая,  двух  вальная  (пять  передач
переднего  хода  и  одна  передача  заднего  хода  с
синхронизаторами  на  всех  передачах  переднего  хода.
(Заимствована с автомобиля ВАЗ-2123).

Заправочная  емкость  коробки
передач, л

1,6

Главная передача

Коническая,  гипоидная  (редуктор  переднего  моста  ВАЗ
2123), передаточное отношение 3,9

Дифференциал

конический двухсателлитный

Применяемое масло для КПП и
редуктора

Вязкость SAE 75W90, класс качества GL - 5

Соединительные  валы  между
дифференциалом  и  ведущими
звездочками

два вала с внутренним ШРУС (заимствован с автомобиля
ВАЗ-21083) и внешней карданной передачей с шарниром
неравных  угловых  скоростей  (заимствован  с  автомобиля
ВАЗ-2101)

Бортовая передача

одноступенчатая  открытая  цепная  передача  на  каждое
ведущее колесо. Размер цепи 1 дюйм, 89 звеньев.

Ведущие звездочки

4 (расположены по 2 с каждой стороны)

Ведомые звездочки

4 (соединены с ведущими колесами)

Система смазки трансмиссии

разбрызгиванием

Система отбора мощности

цепная передача. Ведущая звёздочка установлена на левой
ведущей звездочке (по ходу движения) привода мостов













17





3.1.3



Ходовая часть

средний и задний мосты

ведущие с неуправляемыми колесами

передний мост

не ведущий с управляемыми колесами

Подвеска

независимая, на поперечных рычагах с телескопическими
гидравлическими

амортизаторами

двухстороннего

действия и винтовыми цилиндрическими пружинами

Колеса (технологические)

спицевые, сварные. Размер обода 14,2-20

Шины

шина-оболочка

с

усиленной

беговой

дорожкой,

собственное  производство  (шинооболочка  размер  1300-
530-533 диск 800х360х35

Диапазон

регулировки

давления, Мпа

0,01-0,02

Колеса (транспортные)

дисковые, штампованные. Размер обода 127 J - 406 (5J -16)
(заимствованы с автомобиля ВАЗ 21021)

Шины

диагональные 175-406 (6,95-16)
радиальные 175/80 R16

Диапазон регулировки

 давления, Мпа

0,18- 0,2



Колеса (НД)

Дисковые, штампованные. Размер обода 13Jх18”

Шины

РКО, 1020x420 – 18” НС - 4

Диапазон

регулировки

давления, Мпа

0,03 – 0,08

3.1.4



Рулевое управление

Тип

травмобезопасный  с  демпфирующим  элементом  и
карданным  шарниром  (заимствовано  с  автомобиля  ГАЗ
«Соболь»)

Рулевой механизм

рулевой  редуктор  ШНКФ45346.123  с  гидроусилителем
(Заимствовано с автомобиля ГАЗ «Соболь»).

Привод рулевого механизма

Механический, от карданного шарнира рулевого вала.

Рулевой привод

механический. Состоит из тяг с шаровыми шарнирами.











18



3.1.6



Тормозная система

Рабочая тормозная система:





Тип

одноконтурная

тормозная

система

с

гидравлическим приводом

Механизмы  тормозные  заднего  и  среднего
ведущих мостов

трансмиссионные, дисковые с автоматической
регулировкой  зазора  и  плавающей  скобой
(заимствованное  с  автомобиля  ВАЗ–11113).
Диск тормоза D 230 мм



Стояночная тормозная система:





Тип

трансмиссионная с механическим приводом

Механизмы тормозные

тормозные  механизмы  рабочей  тормозной
системы  со  специальным  механическим
приводом

Запасная тормозная система

стояночная тормозная система













19





3.1.7



Электрооборудование

Система проводки

однопроводная,  отрицательные  выводы  источников
тока  и  потребителей  соединены  с  корпусом
опрыскивателя

Номинальное напряжение, В

12

Аккумуляторная батарея:



Тип

свинцово - кислотный

Емкость, А.ч, не менее

60

Разрядная сила тока при стартерном
режиме  и  температуре  электролита
минус 18°С, А, не менее

255

Генератор:



Тип

9402.3701-01 или Bosch 2123 3701010-10, переменного
тока,  трехфазный,  со  встроенным  выпрямительным
блоком  и  электронным  регулятором  напряжения.
Привод – клиновым ремнем со шкива на коленчатом
валу

Параметры:



максимальная сила тока отдачи при
14 В и 5000 мин

–1

 А

110

пределы

регулируемого

напряжения, В

14,1±0,5

Максимальная  частота  вращения
ротора, мин

–1



13000

Блок управления двигателем

«BOSCH» MP 7.9.7. или «ЯНВАРЬ» 7.2.

  Свечи

зажигания

(тип,

характеристика)

АУ17ДВРМ, BCPR6ES(NGK)

Система пуска двигателя:



Стартер (тип, характеристика)

5722.3708,

номинальная мощность, кВт

1,3

потребляемая  сила  тока,  при
максимальной  мощности,  А,  не
более

260
