РАЗДЕЛ 10 -
РАЗНОЕ
Щеточной шторки (расположенные
снизу шторки) и прикрепите болты
обратно к капотной скобе, как пока-
зано на рисунке ниже.
• Гнутый палец
тягового
сцепного
• Шпилька
устройства
Шпилька/Гнутый палец тягового
сцепного устройства в сборе
(расположены на каждой левой
и правой капотной скобе)
Щеточная шторка,
- стандартный вид
прикрепленная к капоту
* Вид на вашей машине может отличаться в
зависимости от установленного оборудования.
- стандартный вид
20. Поставьте на место Гнутый палец
18. Извлеките четыре (4) передних мон-
тягового сцепного устройства на
тажных болта (по два на каждой левой
каждую капотную скобу.
и правой капотной скобе).
21. Если машина не оборудована зад-
ней штангой, установите имеющу-
юся Опорную планку шторки и четыре
(4) Установочных болта опорной
планки.
• Установочные
болты опорной
планки (4)
Монтажные болты
(по два на каждой левой
• Опорная планка
и правой капотной скобе)
шторки
- стандартный вид
* Вид на вашей машине может отличаться в
Щеточная шторка прикреплена к капоту
зависимости от установленного оборудования.
(Без задней штанги)
- стандартный вид
19. Вставьте болты (только что вытащен-
ные) в соответствующие отверстия
22. Установка утолщающей накладки и
щеточной шторки закончена.
10-37
РАЗДЕЛ 10 -
РАЗНОЕ
Установка Переднего
ребром жесткости (E) и закрепите их с
помощью П-образных болтов (F).
щеточного ограждения
ПРИМЕЧАНИЕ: затяните гайки на П-
1. Зафиксируйте три (3) Трубки перед-
образных болтах с
него щеточного ограждения (A) на
помощью гаечного или
Монтажном кронштейне (B) и закре-
торцевого ключа 1/2”.
пите с помощью П-образных болтов
(C) с обеих сторон Узла щеточного
D
ограждения.
E
ПРИМЕЧАНИЕ: затяните гайки на П-
образных болтах с
помощью гаечного или
торцевого ключа 1/2”.
ПРИМЕЧАНИЕ: монтажный кронштейн
должен быть
расположен так, чтобы
изгиб П-образных
болтов был направлен
наружу.
F
A
B
Узел трубок щеточного ограждения/
Кронштейна с ребром жесткости
- стандартный вид
3. Зафиксируйте Узел щеточного ограж-
дения (G) на левом и правом Подъем-
C
ных рычагах (H) и закрепите с
помощью четырех (4) квадратных П-
образных болтов (I) - по два с каждой
стороны.
ПРИМЕЧАНИЕ: убедитесь, что каждый
Монтажный кронштейн
находится примерно в
1 дюйме от Ремня
Узел трубок щеточного ограждения/
подъемного рычага (J).
Монтажного кронштейна
ПРИМЕЧАНИЕ: затяните гайки с П-
- стандартный вид
образным болтом с
помощью гаечного или
торцевого ключа 1/2”.
2. Зафиксируйте три (3) Трубки щеточ-
ного ограждения (D) на Кронштейне с
10-38
РАЗДЕЛ 10 -
РАЗНОЕ
H
A
G
I
B
B
B
Узел крепления монтажного кронштейна
- стандартный вид
2. Используя гаечный или торцевой ключ
1/2”, установите два (2) Монтажных
шарнира (C) на передний щиток.
C
J
Монтажные шарниры
Установка Щеточного ограждения на
- стандартный вид
Подъемные рычаги
- стандартный вид
3. Установите два (2) Монтажных шар-
нира во Втулки (D) (расположены на
передней левой и правой поперечине)
Установка Переднего щитка
и закрепите Шплинтом (E).
1. Установите три (3) Узла крепления
монтажного кронштейна (A) на имею-
щиеся монтажные кронштейны на
передней главной раме (B).
10-39
РАЗДЕЛ 10 -
РАЗНОЕ
Установка Делителей жатки
E
1. Установите два (2) черных колпачка
(расположенные с каждого конца
D
четырех Делителей жатки).
2. Закрепите Установочную плиту дели-
теля жатки над опорой, как показано
на фотографии ниже.
Узел монтажных шарниров/шплинтов
- стандартный вид
Установочная плита делителя жатки
- стандартный вид
4. Зафиксируйте передний щиток и
закрепите его тремя (3) Предохрани-
3. Соедините Установочные болты
тельными штифтами (F).
опоры и Отверстия установочной
плиты делителя жатки, затем закре-
F
пите болты, затягивая гаечным или
торцевым ключом 3/4”.
Монтажные болты опоры (4)
Узел переднего щитка/штифтов защелки
- стандартный вид
- стандартный вид
4. Закрепите Делитель жатки на устано-
вочной плите, как показано на фото-
графии ниже.
10-40
РАЗДЕЛ 10 -
РАЗНОЕ
ПРИМЕЧАНИЕ: следите за тем, чтобы
Установка колпаков колес
конец зацепа Делителя
жатки был обращен
наружу.
ПРИМЕЧАНИЕ
За один раз снимайте по две (2)
зажимных гайки с болтов крепления
колеса при установке промежуточных
пластин колпачка ступицы.
1. Снимите две (2) зажимных гайки с
болтов крепления колеса и отложите в
сторону.
Установленный Делитель жатки
2. Поставьте промежуточную пластину
- стандартный вид
колпачка ступицы на эти два болта,
как показано на фотографии ниже.
3. Поставьте на место эти две зажимных
5. Установите два (2) Монтажных болта
гайки на болты и затяните 33-милли-
делителя жатки через установочную
метровым торцевым ключом/пневма-
плиту и трубу Делителя жатки. Затя-
тическим гайковертом. Подробнее
ните с помощью гаечного или торце-
смотрите в разделе Техобслуживание
вого ключа 3/4”.
и хранение «Обслуживание - Затяжка
болтов» этого руководства.
Монтажные болты делителя жатки (2)
Промежуточная пластина
- стандартный вид
колпачка ступицы
- стандартный вид
6. Повторите шаги для установки остав-
шихся Делителей жатки.
4. Повторите Шаги 1-3 для установки
промежуточных пластин, за один раз
снимая с болтов крепления колеса
только по две (2) зажимных гайки.
10-41
РАЗДЕЛ 10 -
РАЗНОЕ

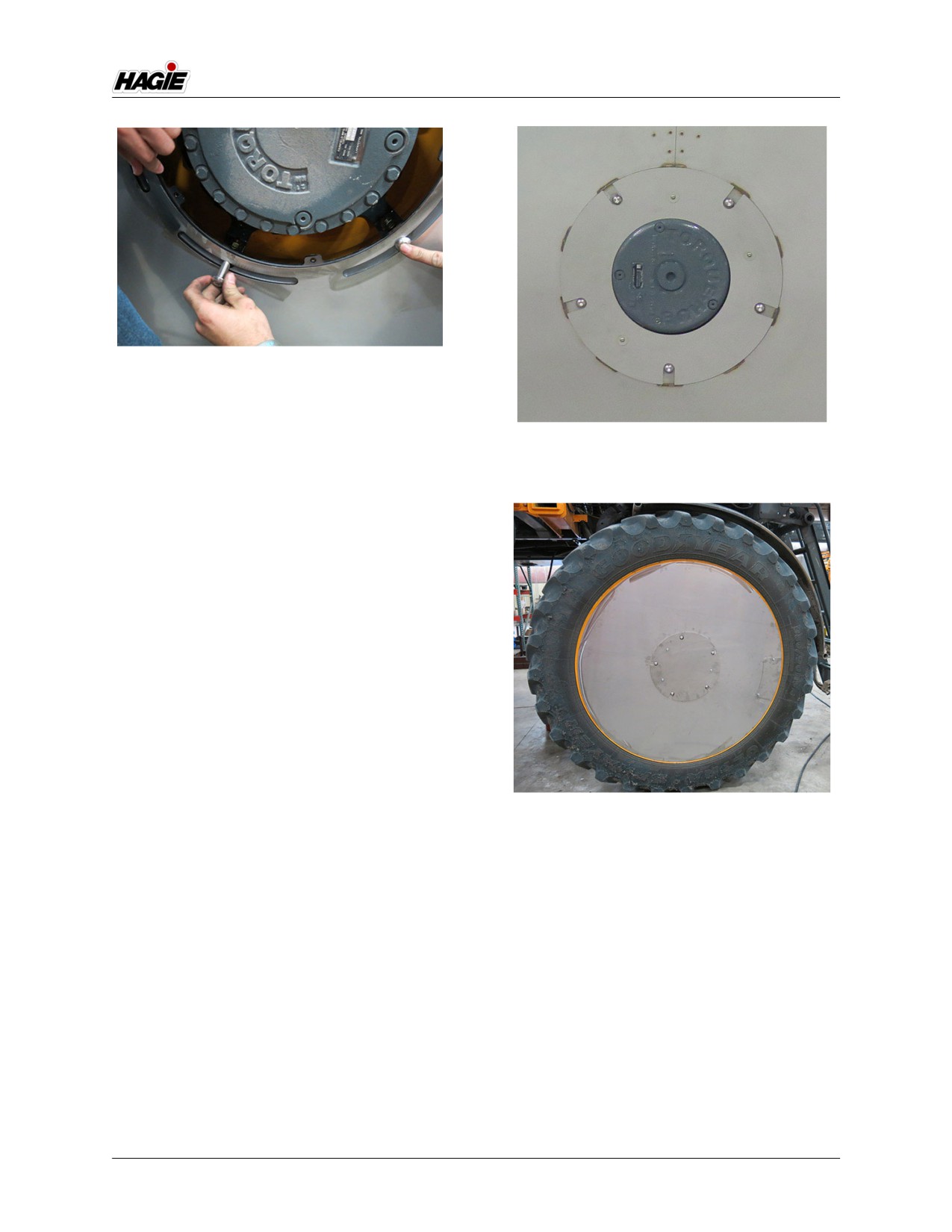

Установка болта промежуточной
- стандартный вид
пластины колпачка ступицы
- стандартный вид
5. Установите Сварной узел колпачка
ступицы на снаружи ранее установ-
7. Поставьте колпак колеса на собран-
ленных Промежуточных пластин кол-
ную промежуточную пластину кол-
пачка ступицы.
пачка ступицы.
Сварной узел промежуточной
пластины колпачка ступицы
- стандартный вид
- стандартный вид
8. Поставьте монтажный болт 1/2” через
6. Вставьте болт 1/2” через собранную
монтажные отверстия передней части
промежуточную пластину колпачка
колпака колеса и Сварного узла про-
ступицы. Наденьте гайку на болт, но
межуточной пластины колпачка сту-
не затягивайте.
пицы.
ПРИМЕЧАНИЕ: повторите это в
каждом месте, где
собрана переходная
пластина, вокруг
ступицы колеса.
10-42
РАЗДЕЛ 10 -
РАЗНОЕ
Установка монтажного
болта колпака колеса
- стандартный вид
Кольцо колпачка ступицы
- стандартный вид
9. Поставьте гайку на монтажный болт и
затяните шестигранным гаечным клю-
чом 5/16”.
ПРИМЕЧАНИЕ: повторите это в
каждом месте, где
собрана переходная
пластина, вокруг
ступицы колеса.
10. Поставьте оставшийся болт 1/4” (затя-
нув гаечным ключом 3/8”) и гайку
(затянув гаечным ключом 7/16”).
11. С колпачком ступицы, привинченным
к сварному узлу промежуточной пла-
стины смещайте колпачок ступицы до
тех пор, пока наружная кромка не
заденет обод, создавая плавный
переход от колеса к колпачку ступицы.
Установка колпака колеса
12. Гаечным ключом 3/4” затяните болты
- стандартный вид
промежуточной пластины колпачка
ступицы (которые ранее были уста-
новлены).
13. Поставьте Колесо колпачка ступицы в
центр колпака колеса, следя за тем,
чтобы отверстия каждой детали были
надлежащим образом совмещены.
14. Вставьте болт 1/4” через кольцо и кол-
пак колеса, затянув гаечным ключом
3/8”. Установка колпака колеса завер-
шена.
10-43
РАЗДЕЛ 10 -
РАЗНОЕ
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Проблема
Возможная причина
Предлагаемое решение
Двигатель не заводится
•
Разряжена батарея
•
Перезарядите или замените
рукоятью
батарею
•
Неплотные контакты
•
Очистите и затяните
батареи
соединения
Стартер или реле стартера
•
Протестируйте
•
Перегорел предохранитель
(отремонтируйте или
в распределительной
замените)
коробке двигателя
Проверьте/замените
•
Разъединитель батареи
предохранитель
находится в положении OFF
•
Поверните Разъединитель
(отключена)
батареи в положение ON
•
Не включен стояночный
(ВКЛЮЧЕН)
тормоз
•
Включите стояночный
тормоз
Двигатель не запускается
•
Топливный бак пустой
•
Заполните топливный бак
•
Забит топливный фильтр(ы)
•
Замените топливные
фильтры
•
Холодная погода
•
О запуске в холодную погоду
смотрите Руководство по
эксплуатации,
предоставленное заводом-
изготовителем двигателя
•
Выключатель аварийного
•
Отключите кнопку
останова (аварийного
аварийного останова
останова) активирован
•
Недостаточная частота
•
Проверьте стартер и
оборотов стартера
батарею
•
Перегорел предохранитель
•
Проверьте/замените
в распределительной
предохранитель
коробке двигателя
Перегревается двигатель
•
Перегрузка двигателя
•
Уменьшите нагрузку
•
Засорение сердцевины /
•
Удалите весь инородный
охлаждающих ребер/
материал и очистите все
жалюзи решетки радиатора
элементы
•
Неисправна крышка
•
Проверьте/замените
радиатора
предохранитель
•
Неисправен вентилятор
•
Проверьте скорость
вращения вентилятора
•
Неисправен термостат
•
Замените термостат
•
Низкий уровень
•
Долейте рекомендуемой
охлаждающей жидкости
охлаждающей жидкости до
10-44
РАЗДЕЛ 10 -
РАЗНОЕ
Пропуски зажигания в
• Вода в топливе
• Слейте топливо, промойте,
двигателе:
замените фильтр и
работает неравномерно/
заполните систему
пониженная мощность
• Загрязнен элемент
• Замените крышку радиатора
воздухоочистителя
• Плохое топливо
• Слейте топливо из системы
и замените на лучший сорт
• Забито дренажное
• Откройте дренажное
отверстие топливного бака
отверстие топливного бака
(на крышке)
• Забит топливный фильтр(ы)
• Замените топливный
фильтр(ы)
Двигатель стучит
• Низкий уровень масла в
• Долейте масла до верхней
картере
отметки
• Не прогрет двигатель
• Дайте прогреться, смотрите
руководство по
эксплуатации от завода-
изготовителя двигателя
Насос подачи раствора не
•
Низкий уровень воды в
•
Убедитесь, что в баке есть
качает
насосе
раствор (насос подачи
раствора -
самозаполняющийся)
•
Утечка воздуха на
•
Осмотрите и уплотните все
всасывающей линии
фитинги на всасывающей
линии
•
Закрыт вентиль бака для
•
Откройте вентиль бака для
раствора
раствора, выпустите воздух
из системы
•
Забита или перекручена
•
Осмотрите, не забита и не
вентиляционная линия
перекручена ли
вентиляционная линия
Ошибочные показания
•
Отверстие сзади датчика
•
Снимите манометр,
манометра
забито
очистите отверстие и
поставьте на место
•
Неисправен манометр
•
Замените манометр
•
Утечка воздуха на
•
Осмотрите и уплотните все
всасывающей линии
фитинги на всасывающей
линии
•
Засорены сетчатые
•
Проверьте сетчатые
фильтры раствора
фильтры раствора
•
Утечка глицерина из
•
Замените манометр
манометра
Неисправен распределитель
•
Неисправно заземление
•
Очистите и закрепите
раствора с электромагнитным
заземление
управлением
•
Грязные клеммы
•
Очистите клеммы
•
Разъединение провода
•
Проверьте отсутствие
обрывов и замените провод
•
Неисправен выключатель
•
Замените выключатель
•
Дефектный клапан
•
Замените клапан
10-45
РАЗДЕЛ 10 -
РАЗНОЕ
Насос подачи раствора не
• Забита сетка линейного
• Снимите сетку, тщательно
дает нормальное давление
фильтра
очистите и закрепите крышку
сетчатого фильтра, чтобы не
было утечки воздуха
• Утечка воздуха в
• Осмотрите и уплотните все
отсасываемой части потока
фитинги на всасывающей
линии
• Ограничена отсасываемая
• Убедитесь, что клапан
часть потока
главного бака полностью
открыт
• Всасывающий шланг
• Помеха во впускном конце
сплющился
шланга, создающая
глубокий вакуум в шланге
• Отказ гидросистемы
• Для получения помощи
свяжитесь с вашим местным
дилером John Deere
Машина не двигается ни в
•
Частота вращения
•
Поставьте рабочие обороты
одном направлении
двигателя слишком низкая
вращения двигателя
•
Уровень масла в гидробаке
•
Заполните гидробак до
недостаточный
нужного уровня одобренным
маслом
•
Забит напорный фильтр
•
Замените напорный фильтр
•
Отказ гидравлической
•
Для получения помощи
системы
свяжитесь с вашим местным
дилером John Deere
Машина двигается только в
•
Отказ гидравлической
•
Для получения помощи
одном направлении
системы
свяжитесь с вашим местным
дилером John Deere
Гидравлическая система
•
Частота вращения
•
Поставьте рабочие обороты
медленно реагирует
двигателя слишком низкая
вращения двигателя
•
Уровень масла в гидробаке
•
Заполните гидробак до
недостаточный
нужного уровня одобренным
маслом
•
Холодное масло
•
Дайте прогреться
достаточное время
•
Закупорен фильтр
•
Проверьте и замените
фильтр
•
Частично ограничена
•
Посмотрите, не сплющен ли
всасывающая линия
всасывающий шланг
•
Отказ гидравлической
•
Для получения помощи
систем
свяжитесь с вашим местным
дилером John Deere
10-46
РАЗДЕЛ 10 -
РАЗНОЕ
Шум из гидравлической
•
Холодное масло
•
Дайте прогреться
системы
•
Недостаточная частота
достаточное время
оборотов двигателя
•
Увеличьте частоту оборотов
•
Уровень масла в гидробаке
двигателя
недостаточный
•
Заполните бак до нужного
•
Отказ гидравлической
уровня одобренным маслом
системы
(смотрите “Обслуживание:
Жидкости” в этом разделе)
•
Для получения помощи
свяжитесь с вашим местным
дилером John Deere
Полный отказ гидравлической
•
Уровень масла в гидробаке
•
Заполните бак до нужного
системы
недостаточный
уровня одобренным маслом
•
Отказ вспомогательной
(смотрите “Обслуживание:
гидросистемы
Жидкости” в этом разделе)
•
Для получения помощи
свяжитесь с вашим местным
дилером John Deere
Шумит гидронасос
•
Уровень масла в гидробаке
•
Заполните бак до нужного
недостаточный
уровня одобренным маслом
•
Отказ вспомогательной
(смотрите “Обслуживание:
гидросистемы
Жидкости” в этом разделе)
•
Для получения помощи
свяжитесь с вашим местным
дилером John Deere
Система управления всеми
• Кнопка управления всеми
• Включите Кнопку упр. всеми
колесами (AWS) не
колесами (на Дисплее
колесами
включается
машины)
• Переведите привод машины
• Машина не находится в
в полевой режим
Полевом режиме (Field
• Для получения помощи
Mode)
свяжитесь с вашим местным
• Неисправен датчик или
дилером John Deere
клапан
Система AWS ВКЛЮЧЕНА, но
• Скорость машины выше,
• Это оставляется на
задние шины не следуют за
чем обороты останова
усмотрение оператора
передними
управления всеми колесами
• Для получения помощи
• Неисправен датчик или
свяжитесь с вашим местным
клапан
дилером John Deere
10-47
РАЗДЕЛ 10 -
РАЗНОЕ
Система AWS не работает,
• Неисправен датчик
• Переведите Рукоятку
машина едет лишь с
управления
небольшой скоростью
гидростатической
передачей в нейтральное
положение NEUTRA,
дождитесь, когда на дисплее
машины исчезнет состояние
привода FAULT (сбой), и
перезапустите машину
ПРИМЕЧАНИЕ: В Дорожном
режиме Road mode
задние колеса
блокируются до
перевода машины в
Полевой режим.
• За помощью обращайтесь в
Службу поддержки клиентов
Hagie
Не функционирует вся
• Разряжена батарея
• Замените батарею
электрическая система
• Плохое подключение
• Очистите и подтяните
батареи
соединения батареи
• Низкий ток заряда
• Натяните ремни генератора
• Нет тока заряда
перем. тока
• Разъединитель батареи в
• Замените генератор пер.
положении OFF
тока
(ВЫКЛЮЧЕН)
• Поверните разъединитель
батареи в положение ON
(ВКЛЮЧЕН)
Система освещения не
• Ненадежное заземление
• Очистите и закрепите
функционирует
• Перегорела лампа
заземление
• Разрыв или короткое
• Замените лампу
замыкание в проводе
• Проверьте отсутствие
• Перегорел предохранитель
обрывов и замените провод
• Неисправен выключатель
• Замените предохранитель
• Выключатель зажигания
• Замените выключатель
ВЫТКЛЮЧЕН
• ВКЛЮЧИТЕ Выключатель
зажигания
10-48
ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ
Аварийный выход
2-10
Обслуживание - Моменты затяжки
Агрегат для обработки высоких
болтов
9-37
культур - Установка
10-32
Обслуживание - Приводной ремень
База аккумулятора
6-4
двигателя
9-36
Батареи
6-1
Обслуживание - Разное
9-43
Буксировка
10-6
Обслуживание - Смазка
9-30
Быстродействующая система -
Обслуживание - Схождение
Штанги опрыскивателя
10-10
управляемых колес
9-40
Вибрация всего корпуса
1-4
Обслуживание - Фильтры
9-14
Вступление от компании Hagie
Огнетушитель
2-11
Manufacturing
1-2
Откачка воздуха из пневматической
Выключатель массы батареи
6-3
подвески
10-24
Выключатель рядных форсунок
7-56
Паспортные данные плавких
Выпуск из вашего бака для
предохранителей и реле
6-13
раствора
7-65
Периодичность обслуживания
9-48
Гарантия на продукт
1-3
Плавкие предохранители и реле
6-6
Гидростатическая передача
4-14
Подъем вашей машины
10-7
Дисплей машины
3-34
Поиск и устранение
неисправностей
10-44
Доочистка двигателя TIER 4 FINAL
4-5
Предназначение
2-1
Евразийский Экономический Союз
1-4
Предупреждения безопасности,
Заполнение бака раствором -
система двойного действия
8-36
используемые в этом
руководстве
1-3
Заполнение бака раствором
7-58
Применение - система двойного
Запуск двигателя
4-1
действия
8-44
Идентификация
1-5
Применение
7-84
Кнопка аварийного останова
Проблесковые маячки
2-9
(аварийный останов)
2-9
Рабочее место оператора
3-6
Компоненты гидравлической
Расчетный срок службы машины
1-4
системы
5-1
Реверсивный вентилятор
5-6
Компоненты системы подачи
раствора - двойного действия
8-1
Регулировка ширины колеи -
Компоненты системы подачи
гидравлическая
5-8
раствора
7-40
Ремень безопасности
2-9
Лестница - заправка топливом
10-29
Сиденье инструктора
3-6
Лестница
5-13
Сиденье оператора
3-1
Меры предосторожности
2-1
Сиденье оператора (повышенного
Модульная система впрыскивания ..7-74
качества)
3-3
Мойка высокого давления
5-15
Система индикатора пены
7-71
Моменты затяжки
1-24
Система подачи раствора -
эксплуатация
7-52
Наклейки безопасности
2-11
Система промывки - двойного
Об этом руководстве
1-2
действия
8-22
Обслуживание - Жидкости
9-2
Компания Hagie Manufacturing
721 Central Avenue West Clarion, IA 50525
(Зап. Кларион, штат Айова)
Система промывки
7-66
Система рукомойника
10-25
Слив раствора из бака - система
двойного действия
8-42
Технические характеристики
1-9
Транспортировка
10-1
Управление всеми колесами
4-21
Хранение
9-53
Штанга опрыскивателя - задняя
7-38
Штанги опрыскивателя - 120
7-14
Штанги опрыскивателя - 90/100’
7-1
Эксплуатация капота
10-28
Эксплуатация системы подачи
раствора - двойного действия
8-16
|
