Комбайн зерноуборочный LEXION 770-620 / 600-510. Руководство по переоборудованию с зерновых на кукурузу - часть 4

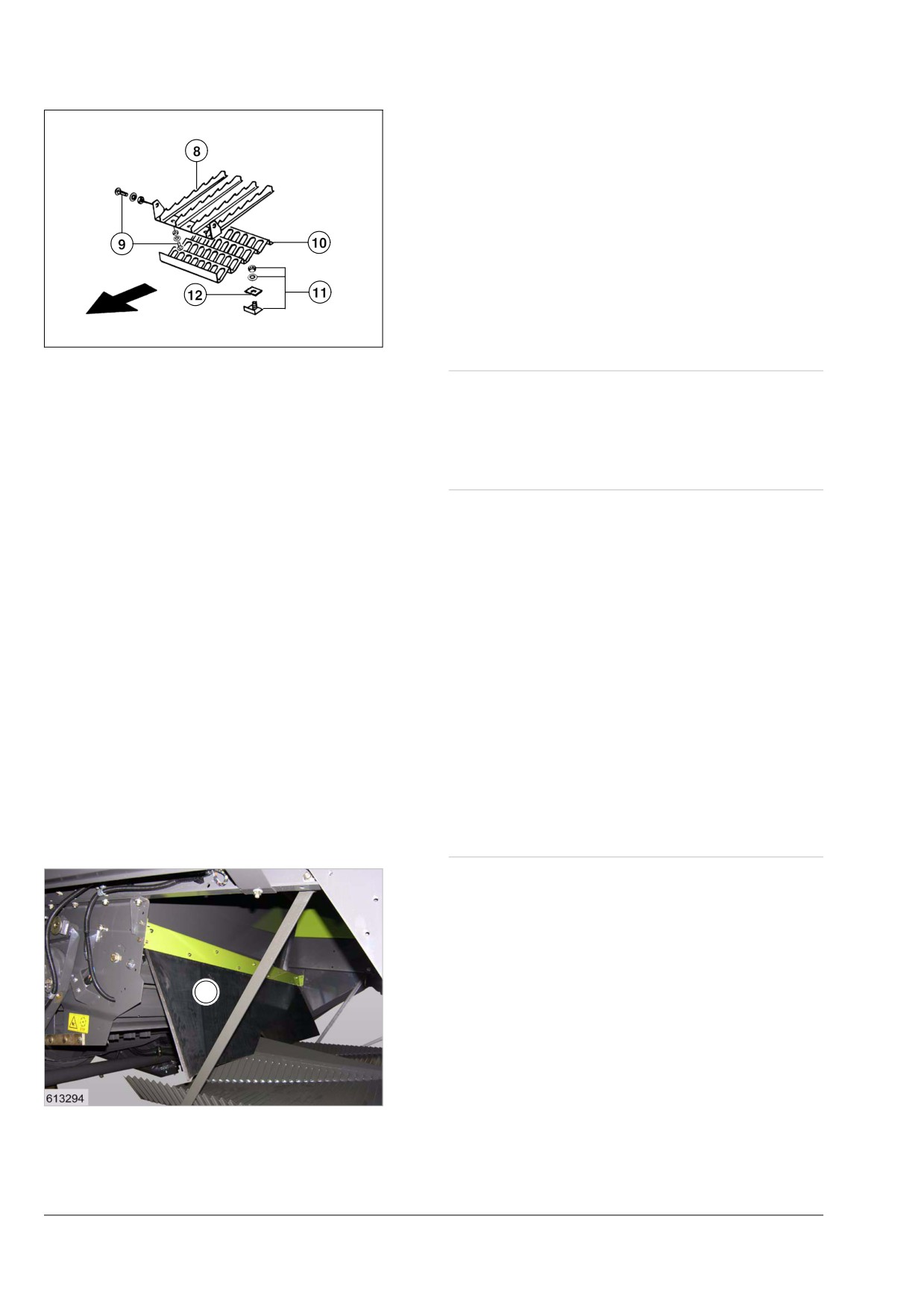

Седловые элементы CCM соломотряса

LEXION 560 - 510:

- Для работы с зерновыми седловые элементы

CCM (8) соломотряса демонтируются.

- Закройте соломотрясы защитными

щитками (10).

- Закрепите защитные щитки (10) в зависимости

от исполнения (Y) с помощью зажимных

уголков (11) и зажимных планок (12).

73

8885-001

Установка сепарационных коробов и защитных

щитков

См. руководство по эксплуатации зерноуборочного

комбайна.

Монтаж решет

См. руководство по эксплуатации зерноуборочного

комбайна.

145402-001

4.4.4 Соломоизмельчитель

Регулировка соломоизмельчителя зависит от типа

машины.

При одинаковых типах машин количество

шарнирных ножей (для зерновых или кукурузы)

может быть различным. Это зависит от исполнения

соломоизмельчителя.

- Посчитайте количество шарнирных ножей в

соломоизмельчителе.

Соответствующие установки см. в таблице

(установки для соломоизмельчителя).

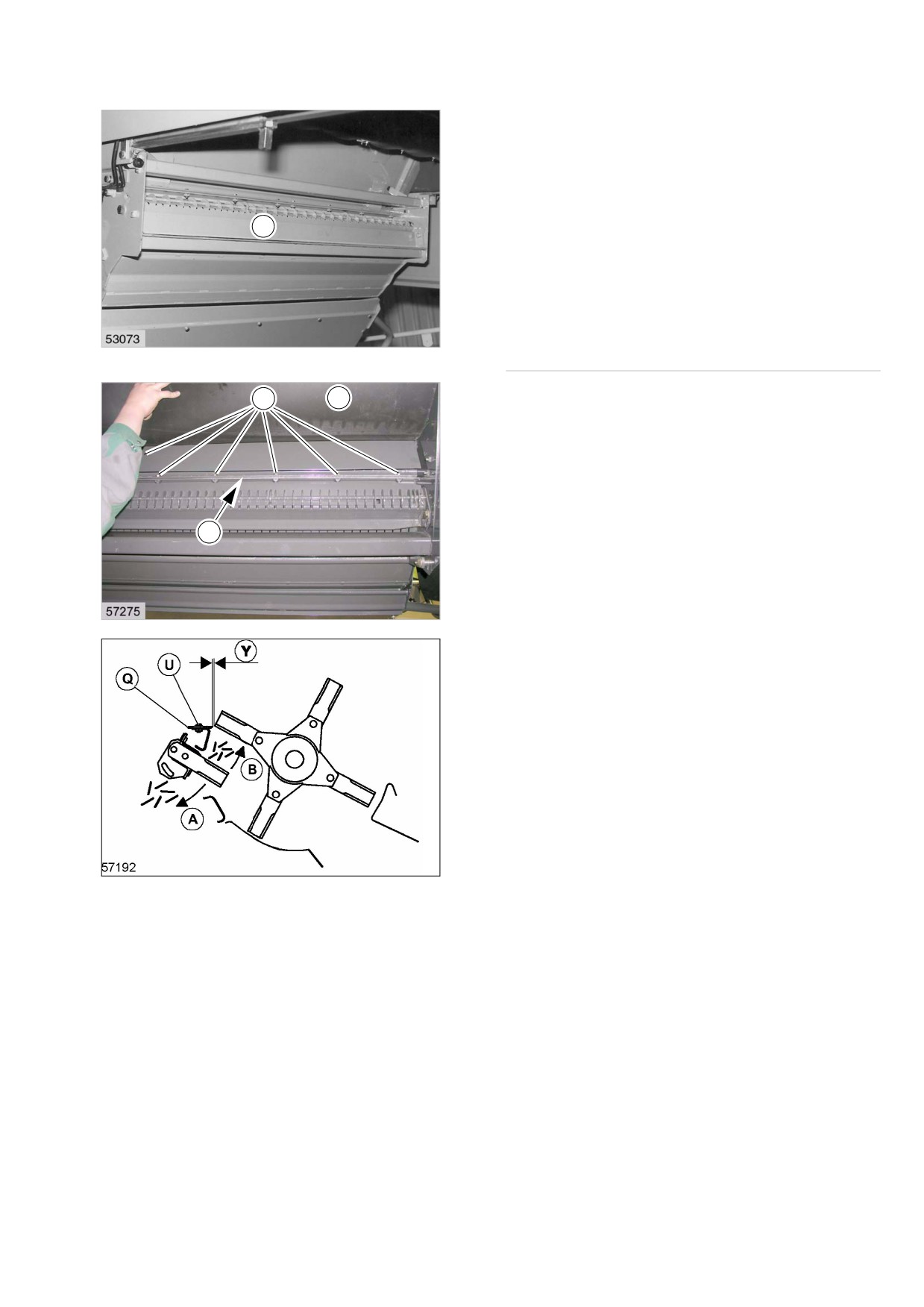

Демонтаж защитного резинового фартука

LEXION 580

- Снимите резиновый фартук (19) с

соломоизмельчителя.

- Отрегулируйте ножедержатель на работу с

зерновыми.

19

74

8915-001

Демонтаж защитного кожуха

LEXION 570 / 560 - 510

- Снимите защитный щиток (18).

- Отрегулируйте ножедержатель на работу с

зерновыми.

18

75

8916-001

Регулировка поперечного ножа

U

G

– Поднимите резиновый фартук (G).

- Для регулировки поперечного ножа ослабьте

болты крепления (U) в продольных отверстиях.

Для зерновых:

- отрегулируйте поперечный нож (Q) таким

образом, чтобы расстояние (Y) при полностью

Q

выдвинутых ножах составляло 5 мм.

Для кукурузы:

- сдвиньте поперечный нож (Q) полностью

76

назад.

8913-001

- По окончании регулировки снова крепко

затяните болты крепления (U).

77

3523-001

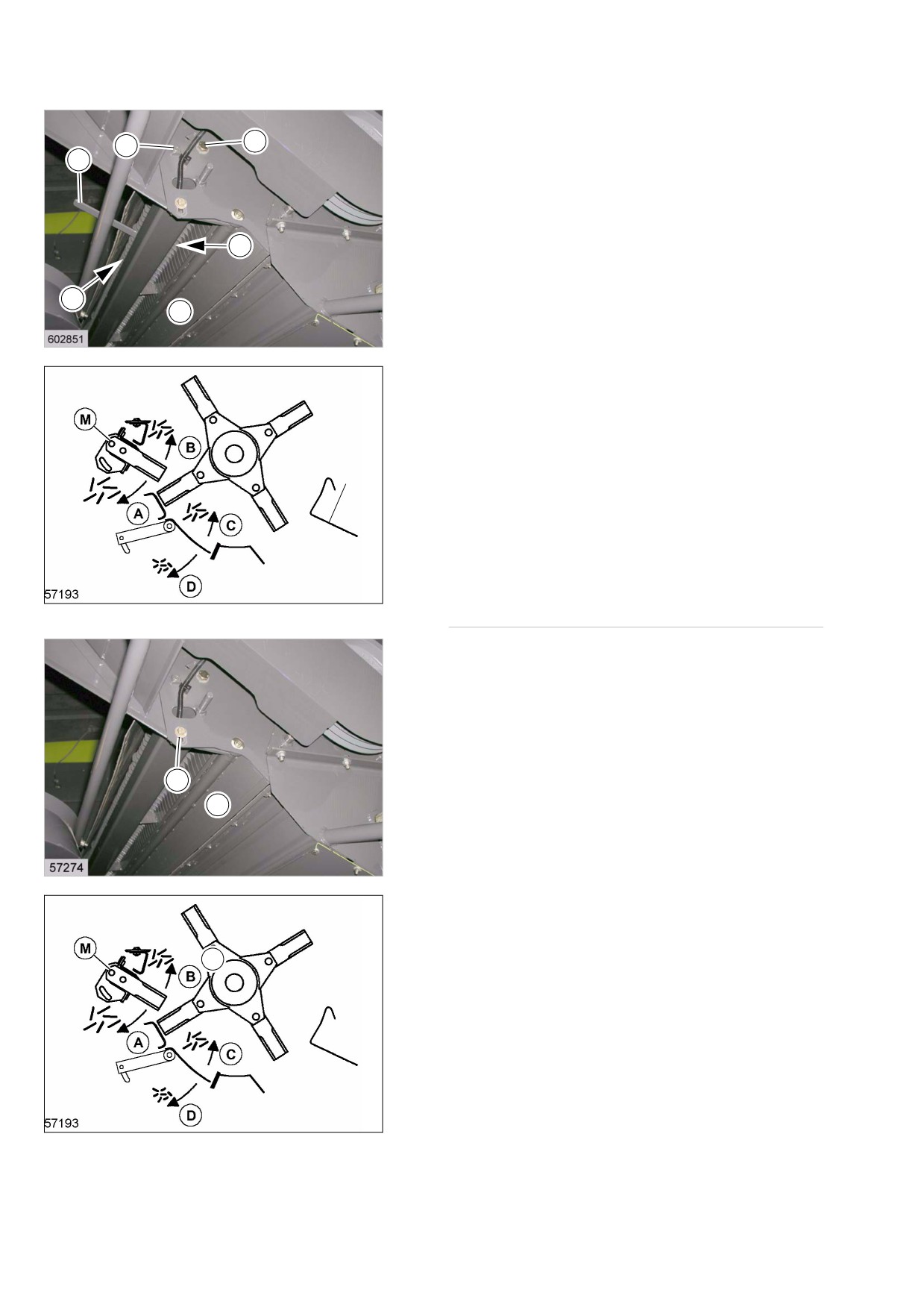

Регулировка ножедержателя

5

(см. таблицу с установками соломоизмельчителя)

6

H

- При работе с зерновыми ножедержатель (M)

следует сдвинуть вверх (B).

- Для этого ослабьте болты (5 и 6) с обеих

сторон соломоизмельчителя.

G

- Поверните рычаг (H) по направлению от

центра и наклоните ножедержатель (M).

- По окончании регулировки снова затяните

M

E

болты (5) и (6) по обеим сторонам.

- Поверните рычаг (H) по направлению к центру.

78

3531-001

79

3535-001

Регулировка тёрочной планки

Путем изменения положения откидной крышки (E)

можно регулировать длину измельчения и тем

самым улучшать качество измельчённого продукта.

- Ослабьте болты (7) с обеих сторон.

Направление C = увеличение длины

измельчения

7

Направление D = уменьшение длины

E

измельчения

- По окончании регулировки снова затяните

болты (7) по обеим сторонам.

80

3534-001

2

81

3535-001

Установка всех контроножей

- Удалите пружинный фиксатор на правой

стороне из круглого стержня.

- Извлеките круглый стержень.

- Установите все контроножи.

- Снова задвиньте круглый стержень и

зафиксируйте его пружинным фиксатором.

82

3850-001

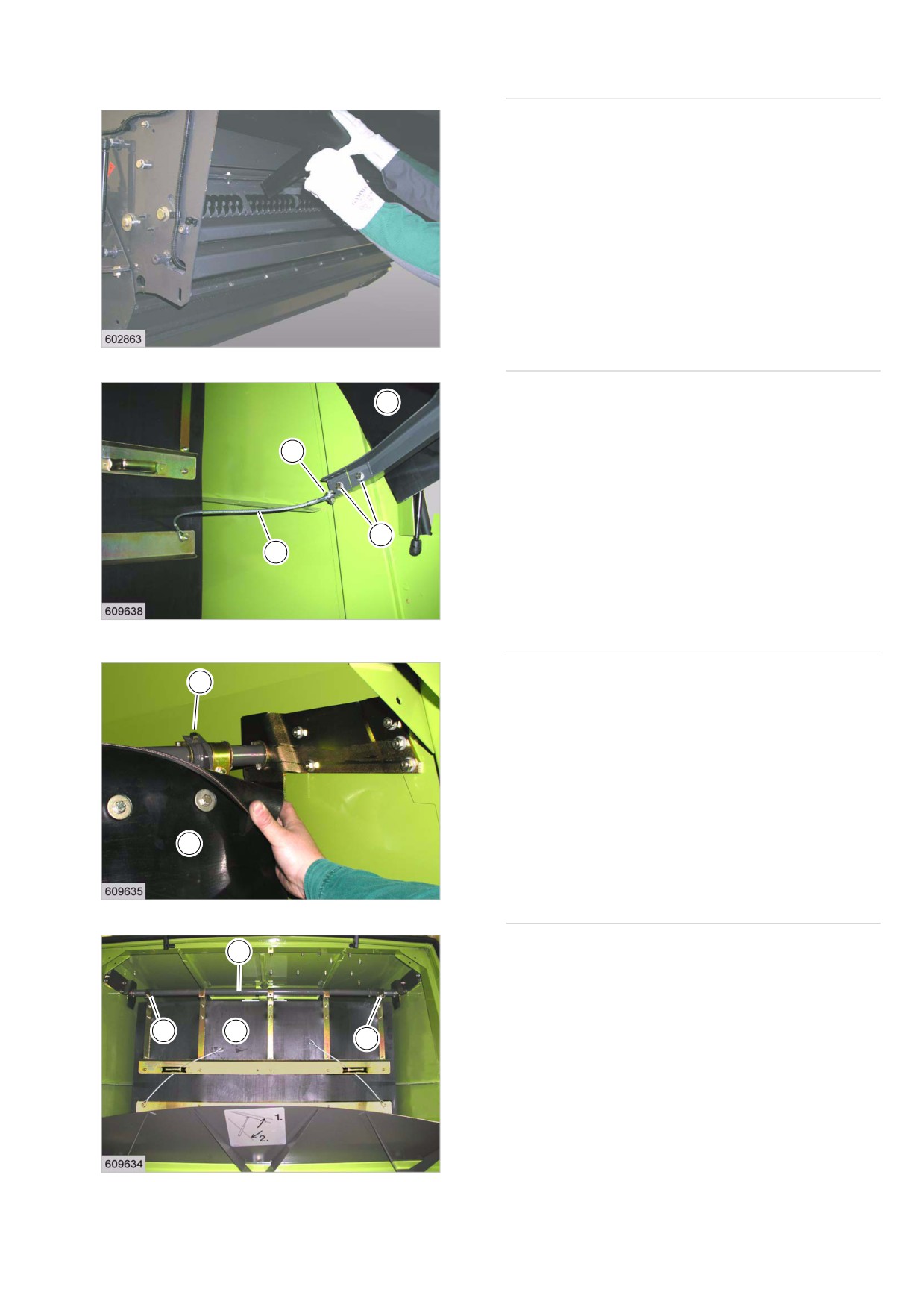

Переналадка соломоизмельчителя на работу с

2

зерновыми

Демонтаж резинового фартука

8

соломоизмельчителя:

LEXION 560 - 510

Для работы с зерновыми следует снять резиновый

фартук.

7

S

- Откройте заднюю крышку.

- Приверните проволочные тросы (S) с помощью

болта (8).

83

- Выверните болты (7) с обеих сторон и

8911-001

задвиньте кожух (2) вперёд.

- Выверните болты (6).

6

- Извлеките кожух (2).

2

84

8909-001

- Извлеките резиновый фартук (1).

3

- При работе с зерновыми труба (3) может

оставаться в смонтированном состоянии.

- Закройте заднюю крышку.

6

1

6

85

8907-001

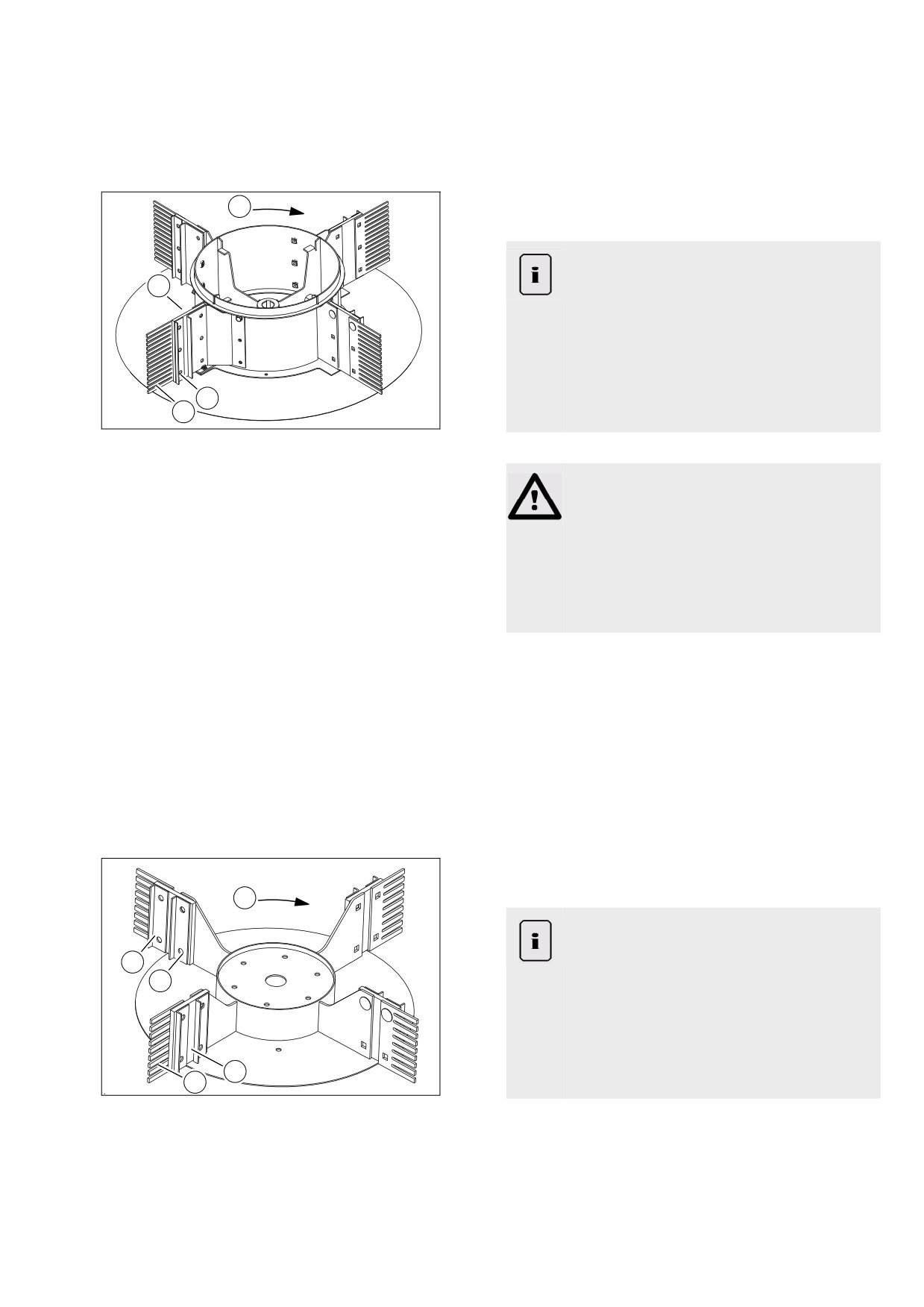

4.4.5 Переоборудовать радиальный

разбрасыватель (рабочее колесо) на

зерновые

Рабочее колесо должно быть переоборудовано для

D

работы с зерновыми.

20974-001

Указание!

1

Возможна установка деталей на

неправильной стороне.

Образование пробок.

- Обращать внимание на направление

вращения (D) рабочего колеса.

2

- При монтаже обращать внимание на

3

86

положение.

3931-001

20975-001

ОПАСНОСТЬ!

Крепление резиновых лопастей может

нарушиться.

Опасность получения серьезных травм и

даже смерти.

- Вставить зажимные гильзы в

резиновые лопасти.

-

Используйте по шесть зажимных гильз на

резиновую лопасть.

1

Резиновая лопасть (короткая)

2

Уголок

3

Палец лопасти

145406-001

4.4.6 Переоборудовать вентилятор

разбрасывания половы на уборку

зерновых

Рабочее колесо должно быть переоборудовано для

работы с зерновыми.

D

20974-001

Указание!

Возможна установка деталей на

3

неправильной стороне.

1

Образование пробок.

- Обращать внимание на направление

вращения (D) рабочего колеса.

- При монтаже обращать внимание на

2

4

87

положение.

3934-001

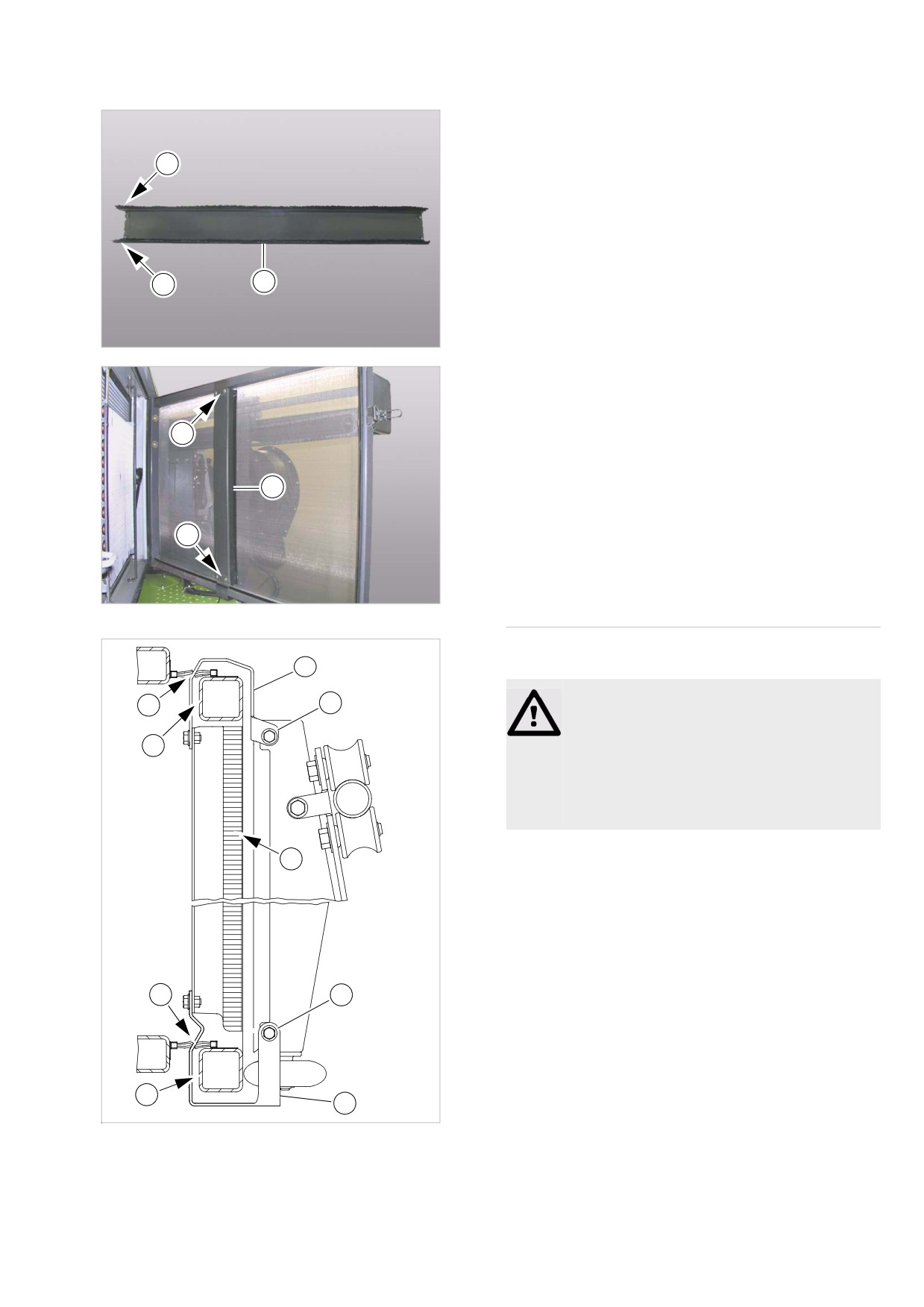

Монтаж отражателя для уборки зерновых

Для уборки зерновых установите отражатель (2).

A

- Открутить винты (1).

- Для уборки кукурузы, напротив, следует снять

отражатель.

- Установите отражатель (2) на время уборки

зерновых.

Соблюдайте монтажное положение:

A

2

Металлические лапки в месте (A) должны быть

обращены вниз.

- Вверните болты (1).

88

5733-001

- Отрегулируйте отражатель.

1

2

1

89

5732-001

Регулировка отражателя

6

13894-001

ОСТОРОЖНО!

B

5

Детали машины установлены на неверном

расстоянии.

A

Повреждение машины и повышенный

износ.

- Соблюдайте установочные размеры.

- Проверить настройку отражателя.

4

Следует обратить внимание на следующие

настройки:

• Щетина (4) отражателя должна полностью

прилегать к сетке.

• Поверхности держателей в позиции (A)

должны быть расположены параллельно к

B

5

четырехгранной трубе.

• Держатели на должны касаться

четырехгранной трубы.

• Щетина в позиции (B) должна плотно

прилегать к держателю.

A

6

- Отрегулируйте отражатель.

90

- Выверните болты (5).

5719-002

- Выровняйте кронштейны (6).

- Вверните болты (5).
