Жатка CLAAS V1050-V540. Руководство по эксплуатации - часть 10

14903

Осторожно!

Неправильный монтаж ножа.

Конец ножа ломается.

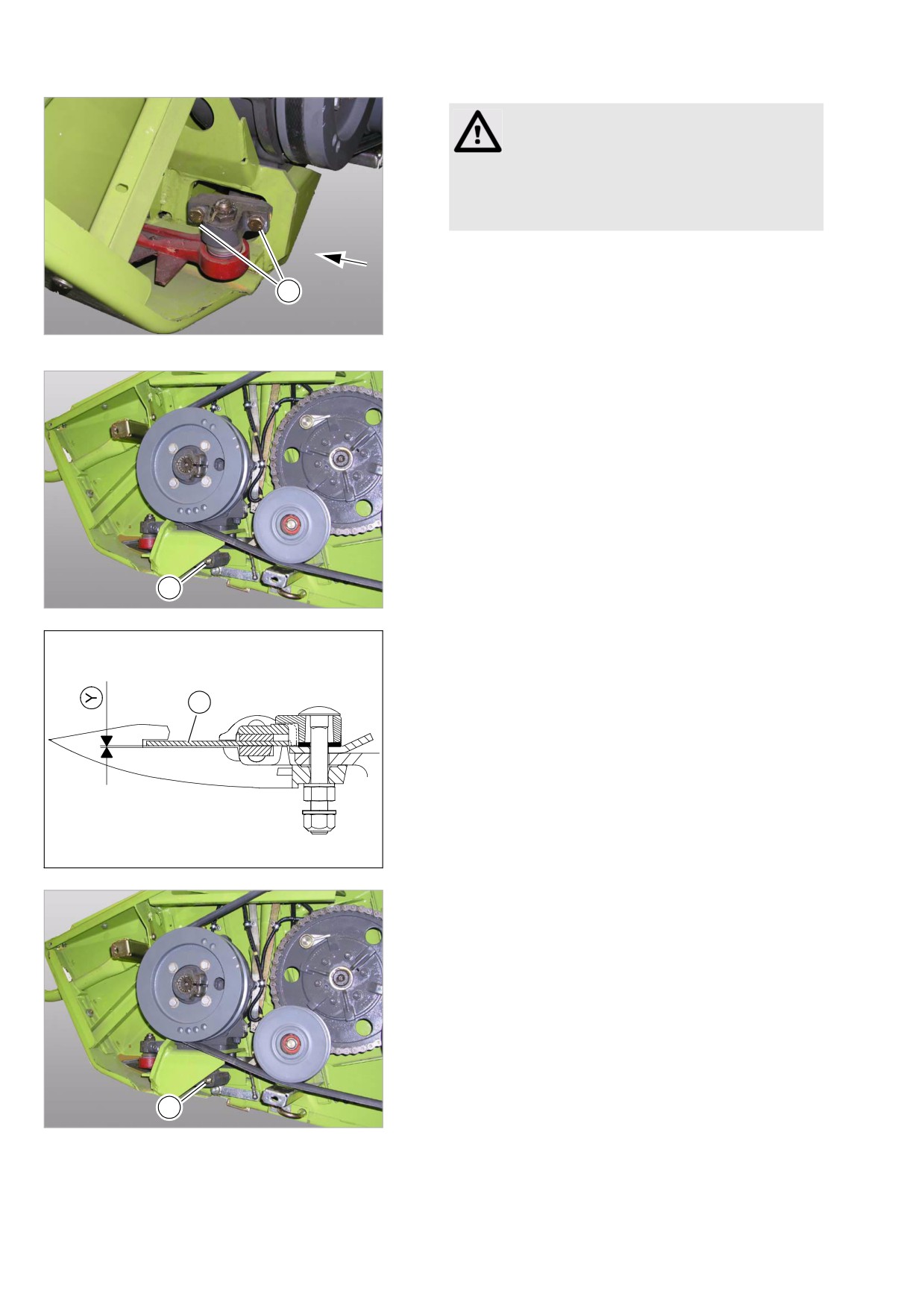

- Осторожно ввести ножи в ножевые

пальцы.

- Очистить фланцевые поверхности привода

ножей и опорной цапфы.

1

- Ввести ножи в ножевой брус.

- Прикрутить опорную цапфу к ножевому

30

редуктору посредством винтов (1).

12000

Момент затяжки = 123 Нм

- Ослабить винт (1).

1

31

12006

- Выверить нож (1).

- Выверить нож на опорной цапфе таким

образом, чтобы первые лезвия были

настроены соответственно размеру (Y).

1

Размер (Y) = 0,5 - 1,0 мм

- Проверить легкость хода ножа, при

необходимости подрегулировать.

32

17338

- Затянуть винт (1).

1

33

12006

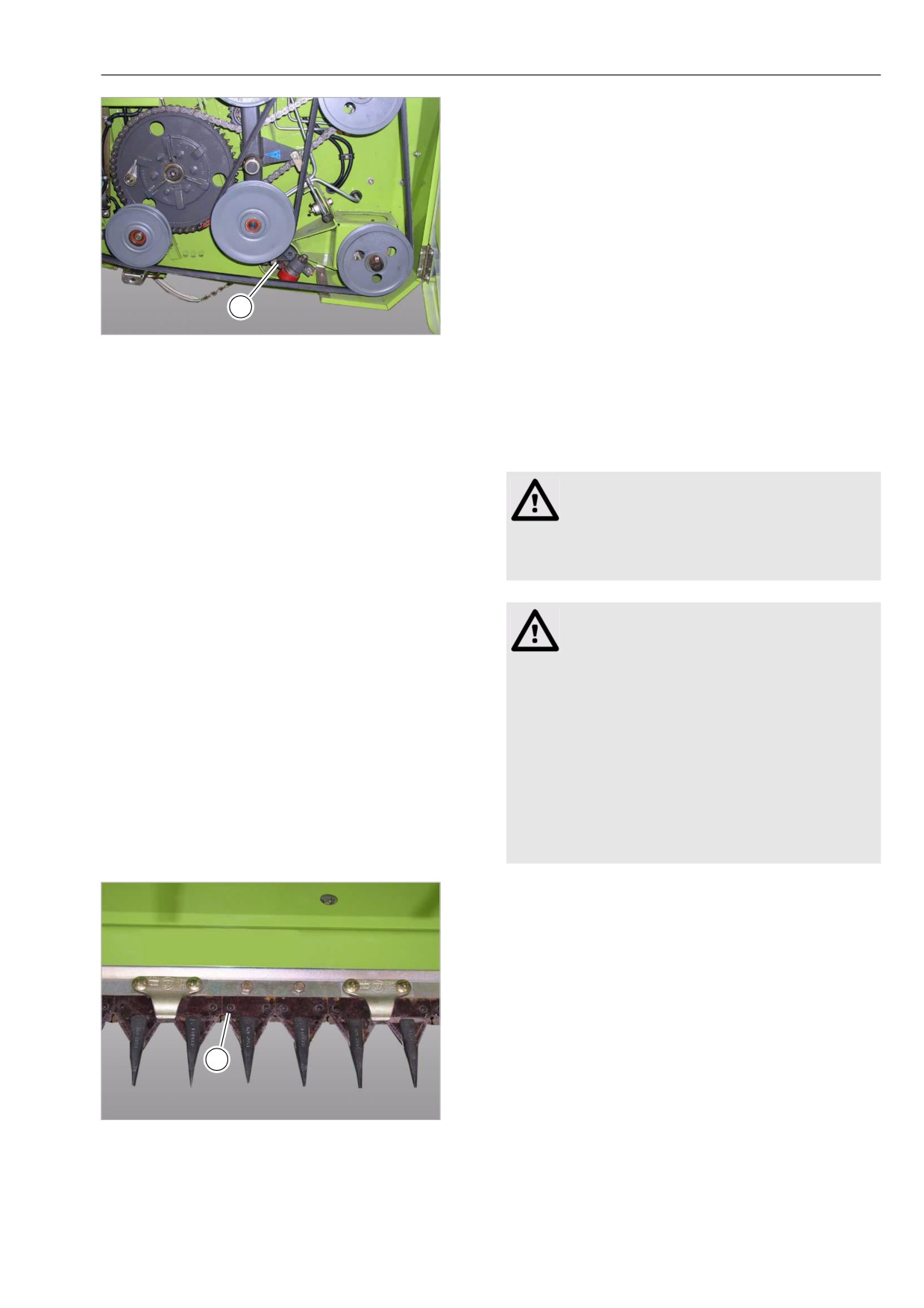

– Снятые ножи (1) прикрутить в поперечной

балке.

1

34

12002

33386

12.8.2 Заменить ножевой сегмент

(клепаный)

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

Внимание!

Острые кромки и детали с остриями.

Легкие травмы.

- Наденьте защитные перчатки.

Опасность!

Использование недопущенных запасных

деталей.

Опасность получения серьезных травм и

даже смерти.

- Запасные детали должны как минимум

соответствовать техническим

требованиям, установленным

изготовителем приборов.

- Рекомендуется использовать

оригинальные запасные детали

фирмы CLAAS.

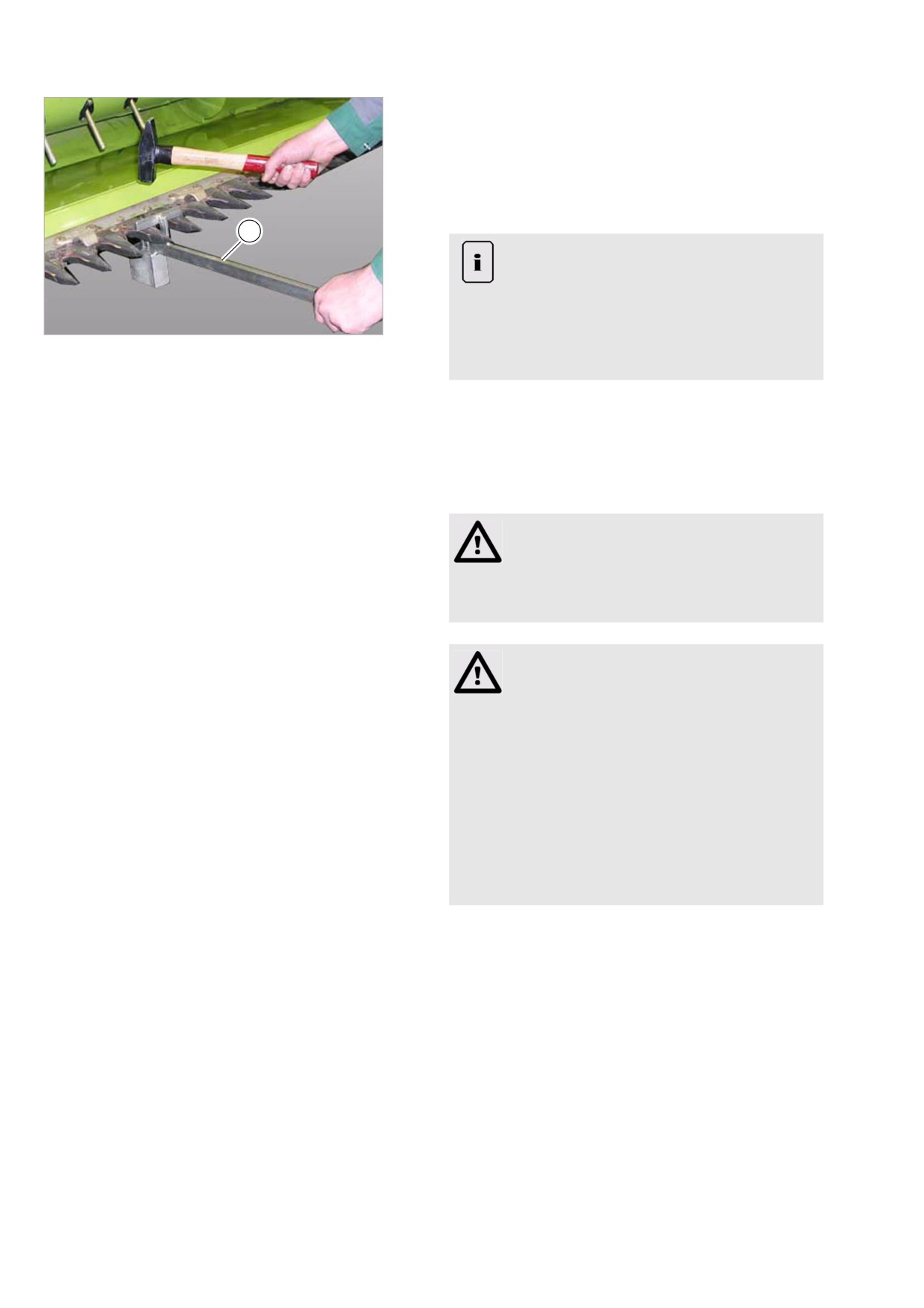

- Удалить заклепки (1) ножевого сегмента.

1

35

12007

– Очистить контактные поверхности лезвия

ножа.

- Установить новые сегменты ножа.

- Вставить заклепки в ножевой сегмент.

- Приклепать ножевой сегмент, используя

молоток и специальный инструмент (1).

1

Указание!

Возможно альтернативное крепление.

Клепаные сегменты ножей можно менять

на прикручиваемые лезвия ножей.

36

12107

- Винты можно заказать через фирму

CLAAS Service & Parts GmbH.

48048

12.8.3 Заменить ножевой сегмент

(прикрученный)

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

Внимание!

Острые кромки и детали с остриями.

Легкие травмы.

- Наденьте защитные перчатки.

Опасность!

Использование недопущенных запасных

деталей.

Опасность получения серьезных травм и

даже смерти.

- Запасные детали должны как минимум

соответствовать техническим

требованиям, установленным

изготовителем приборов.

- Рекомендуется использовать

оригинальные запасные детали

фирмы CLAAS.

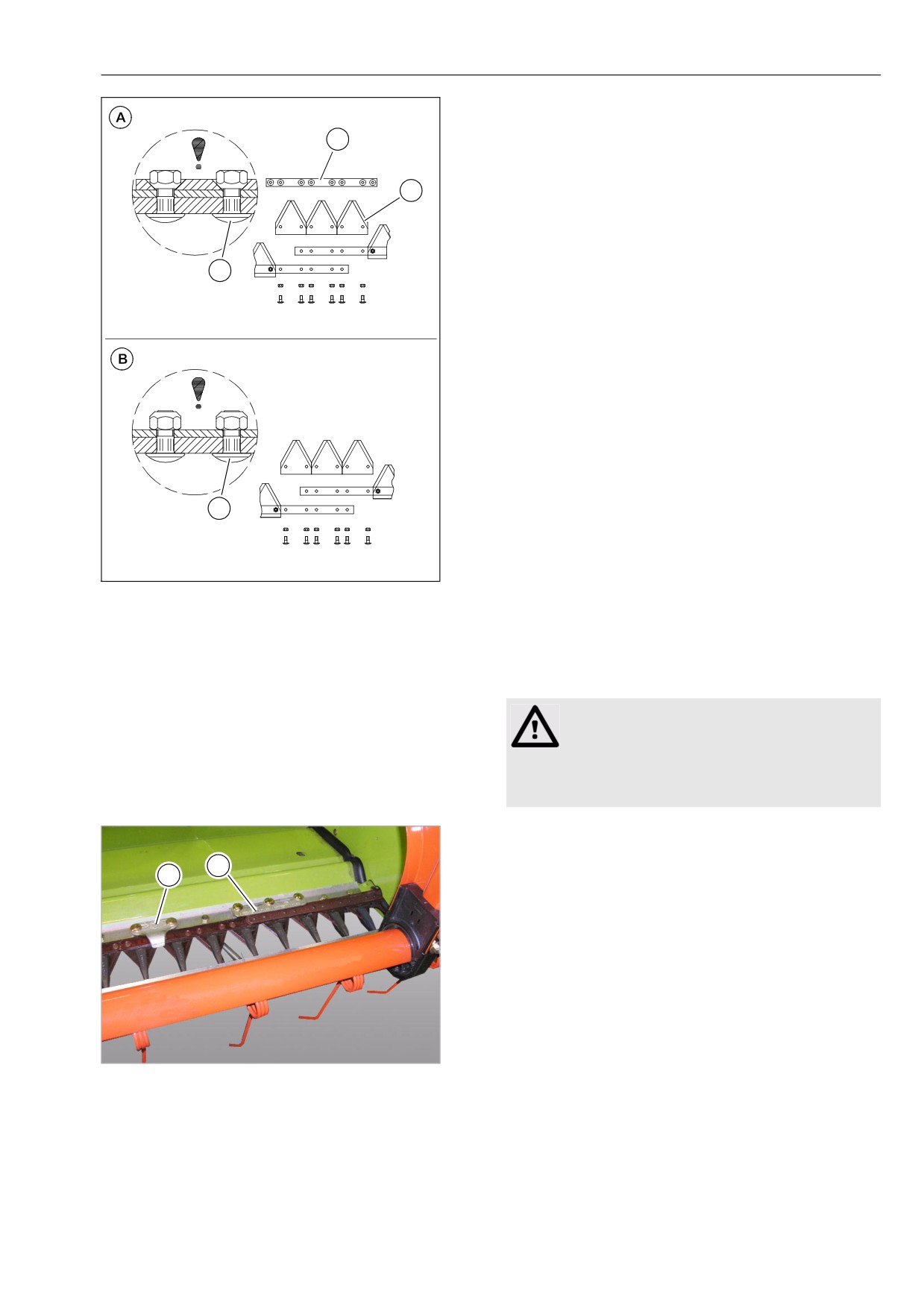

– Открутить винты (1).

- Отложить ножевой сегмент (3).

2

- Очистить контактные поверхности лезвия

ножа.

3

- Установить новый ножевой сегмент (3).

- Прикрутить винты (1).

Момент затяжки = 14 ± 2 Нм

Обращать внимание на положение гайки!

1

A = Места соединения винтами с усилительной

пластиной (2)

B = Места соединения винтами без

усилительной пластины (2)

1

37

12111

48076

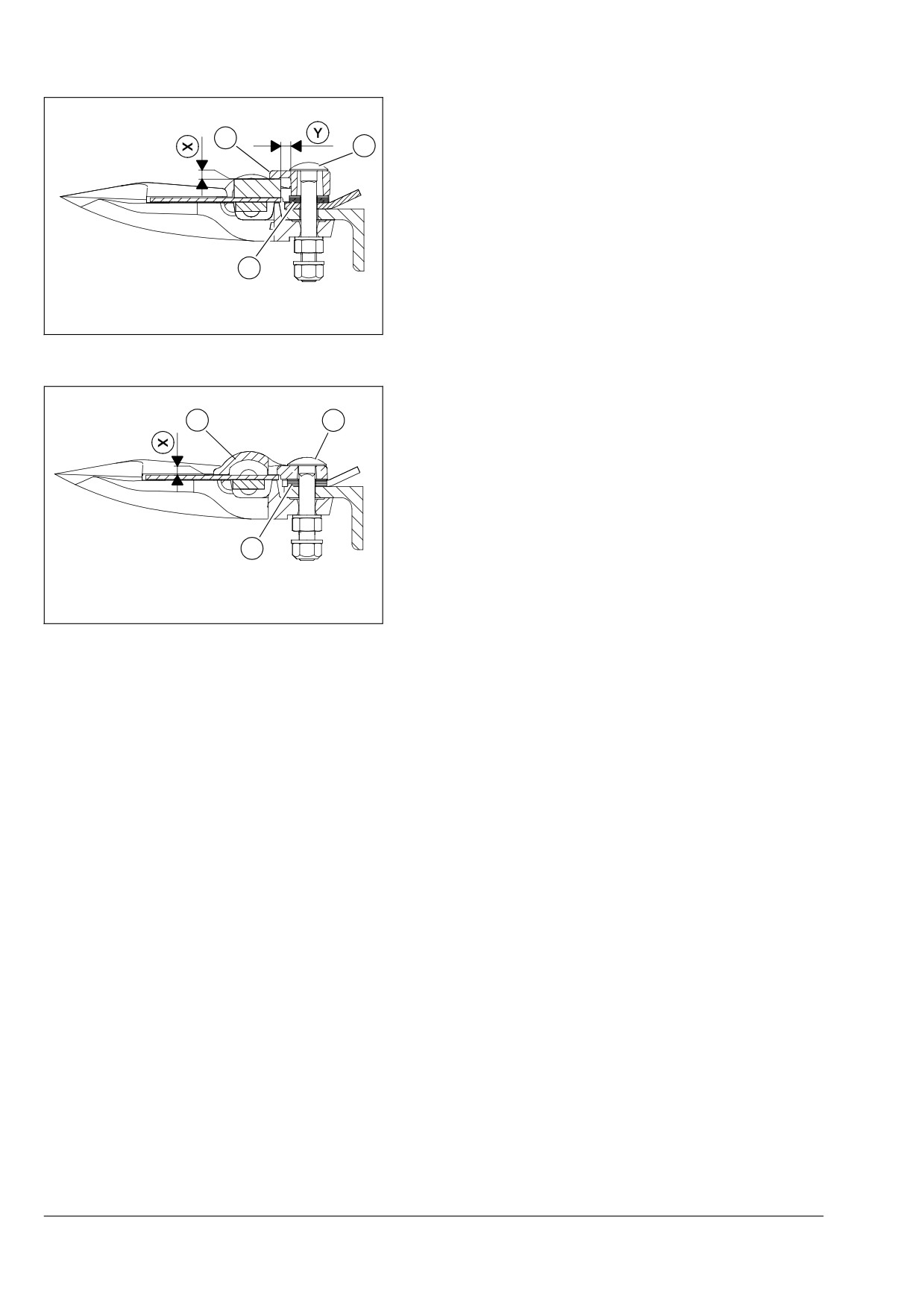

12.8.4 Отрегулировать ножевые кулачки

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

Внимание!

Острые кромки и детали с остриями.

Легкие травмы.

- Наденьте защитные перчатки.

Высокий ножевой кулачок (1) находится на левом

конце ножевого бруса.

1

2

Низкий ножевой кулачок (2) находится на каждом

втором двойном пальце.

38

17340

- Отрегулировать высокий ножевой кулачок (1).

- Переместить ножевой брус настолько, чтобы

1

3

был достигнут минимальный размер (Y).

- Проверить зазор (X) = 0 - 0,5 мм.

- Проверить зазор (Y) = 0 - 0,5 мм.

- В случае необходимости ослабить или

открутить винт (3).

- Настроить зазор (X) путем подкладывания

2

или удаления прокладок (2).

- Настроить зазор (Y) путем перемещения

ножевого кулачка (1) вперед или назад.

39

- Еще раз проверить зазор (X) и (Y), при

14457

необходимости подрегулировать.

- Прикрутить винт (3).

- Выверить низкий ножевой кулачок (1):

- Проверить зазор (X) = 0 - 0,5 мм.

1

3

- В случае необходимости открутить винт (3).

- Настроить зазор (X) путем подкладывания

или удаления прокладок (2).

- Еще раз проверить, при необходимости

подрегулировать.

- Прикрутить винт (3).

2

40

14458

12.9 Навесные детали, корпус машины

12.9.1 Проверить контактные балки стола

- Полностью поднять приставку посредством

машины.

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

- Проверить размер (X) между контактной

балкой (1) и направляющей балкой (2).

Размер (X) = 0 - 1 мм

- В случае необходимости отрегулировать

X

контактные балки.

1

2

41

12039

33290

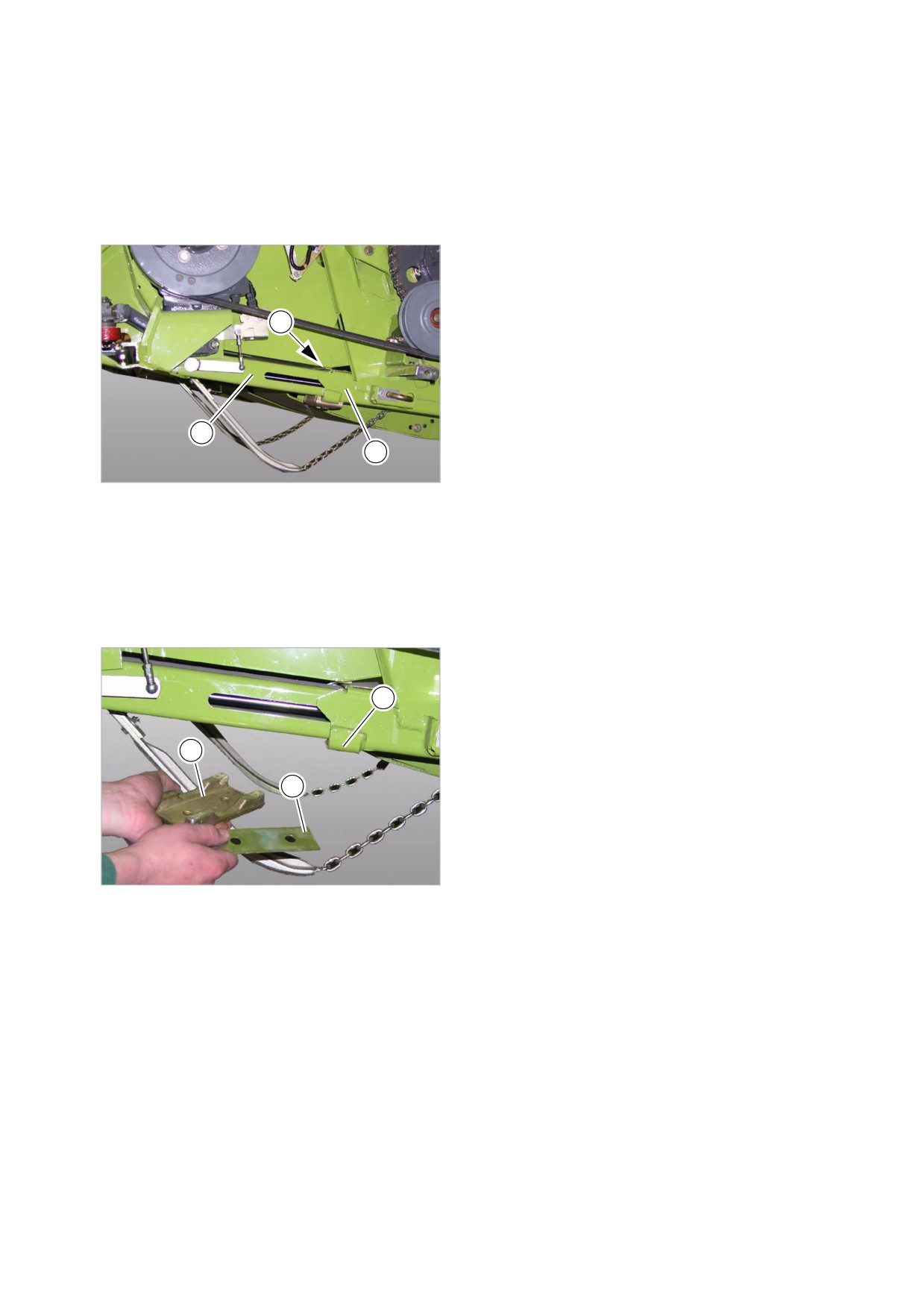

12.9.2 Отрегулировать контактные балки

стола

- Полностью поднять приставку посредством

машины.

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

- Открутить ползун (1) от направляющей балки

возле (2).

- Снять лист (3).

2

- Прикрутить ползун (1).

- Вновь проверить размер (X).

1

Если размер (X) невозможно больше

обеспечить, заменить ползун на новый.

3

42

12094

39002

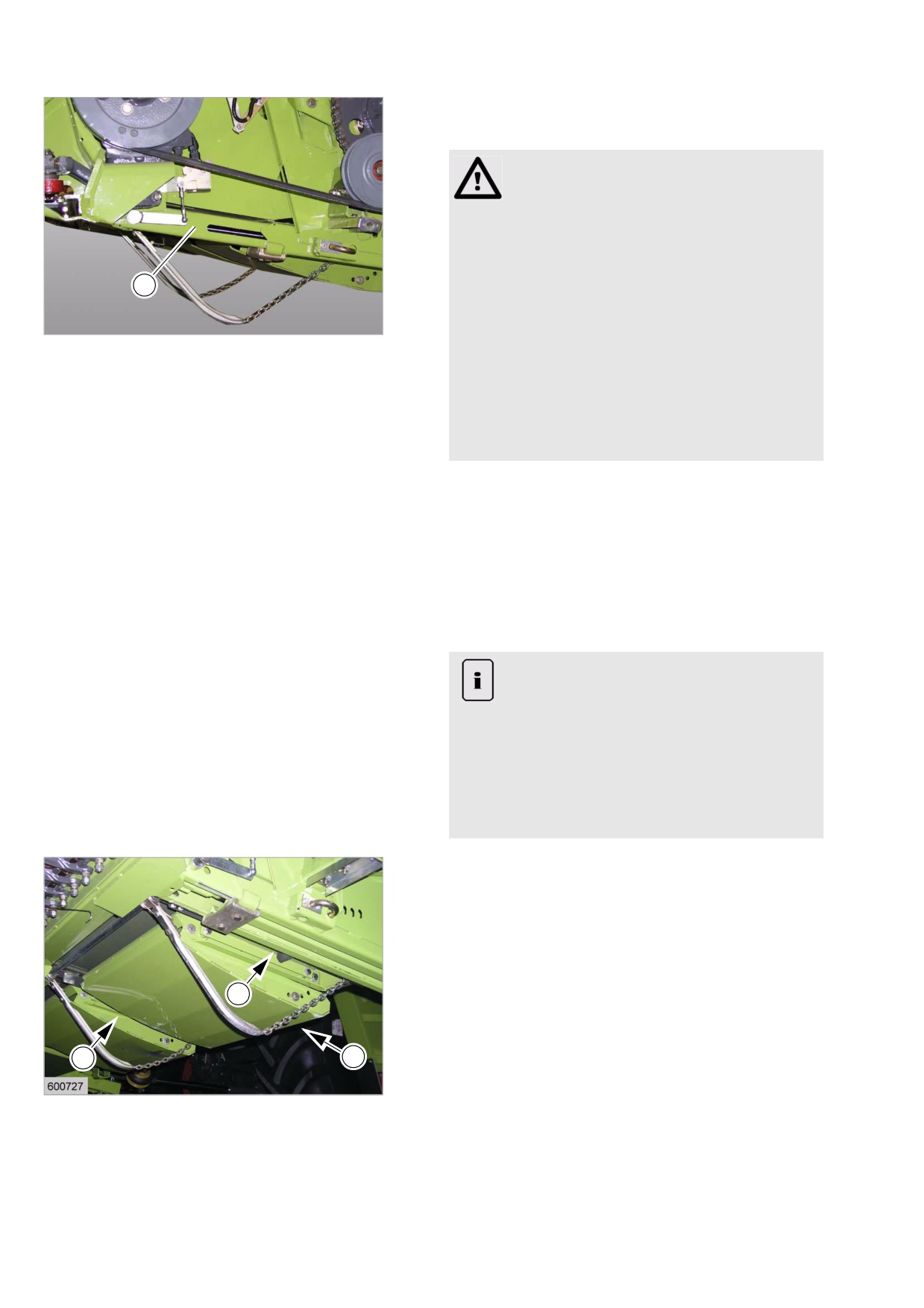

12.9.3 Очистить контактные балки стола

- Полностью поднять приставку посредством

машины.

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

– Контактные балки (1) по возможности чистить

без воды.

Осторожно!

Техническое обслуживание конструктивных

деталей, используя консистентную смазку.

Затруднение хода конструктивных деталей

вследствие повышенного количества

консистентной смазки.

1

Повреждение машины и повышенный

износ.

43

12039

- Использовать только смазочные

материалы с низкой вязкостью.

- Не использовать консистентную

смазку.

Консистентная смазка увеличивает

количество принимаемой грязи.

- Смазать контактные балки (1) распылением

масла.

39025

12.9.4 Очистить полозья

- Полностью поднять приставку посредством

машины.

- Учитывать общие предупреждающие указания

в начале главы "Техническое обслуживание".

Указание!

Недостаточная чистка полозьев.

Неэкономичное использование машины.

- Недостаточная чистка ведет к

ошибочным функциям КОНТУРной

системы машины.

- Соблюдать интервалы технического

обслуживания.

- Очистить промежуточные пространства (1)

полозьев.

- Процесс выполнить по всей длине приставки.

1

1

1

44

11923

13.2 Места смазки

13.2.1 Интервалы смазки

Номер места смазки

Часы работы

Примечание

10

50

100

250

500

1

•

Оснастка по выбору, только LEXION Montana

2

•

в пыльных условиях в случае необходимости

3

•

4

•

5

•

Дополнительная оснастка

6

•

7

•

Дополнительная оснастка

8

•

9

•

Оборудование по выбору

10

•

Символы смазочного

материала в изображениях

В изображениях используются следующие символы:

Смазать места смазки.

Смазать места смазки.

Консистентная смазка приведена в

Масло для смазки цепей

таблице смазочных материалов.

приведено в таблице

смазочных материалов.

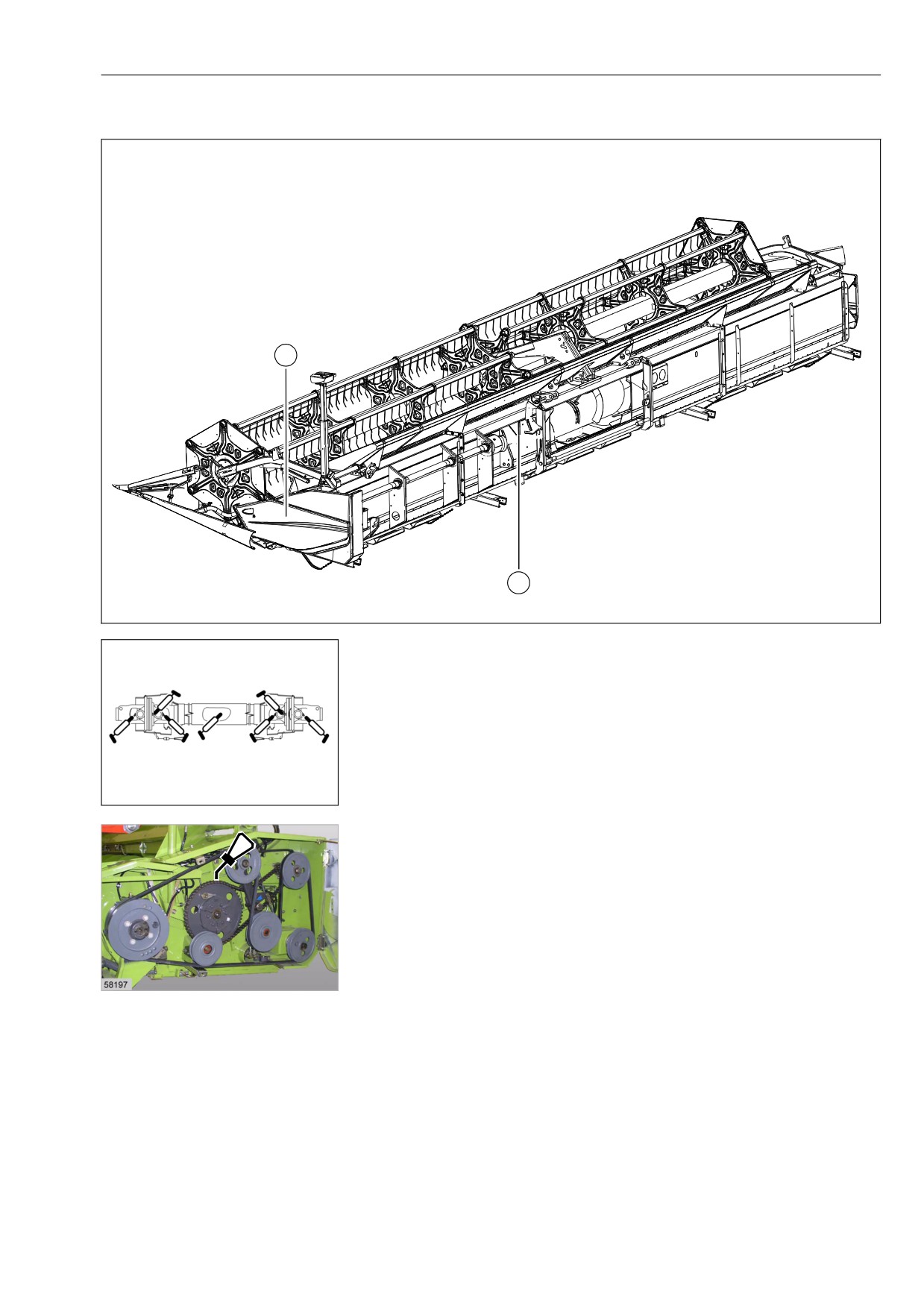

13.2.2 Места смазки - 10 часов

2

1

На изображении показана оснастка по выбору

17341

LEXION Montana

17342

1

11934

2

14904

48079

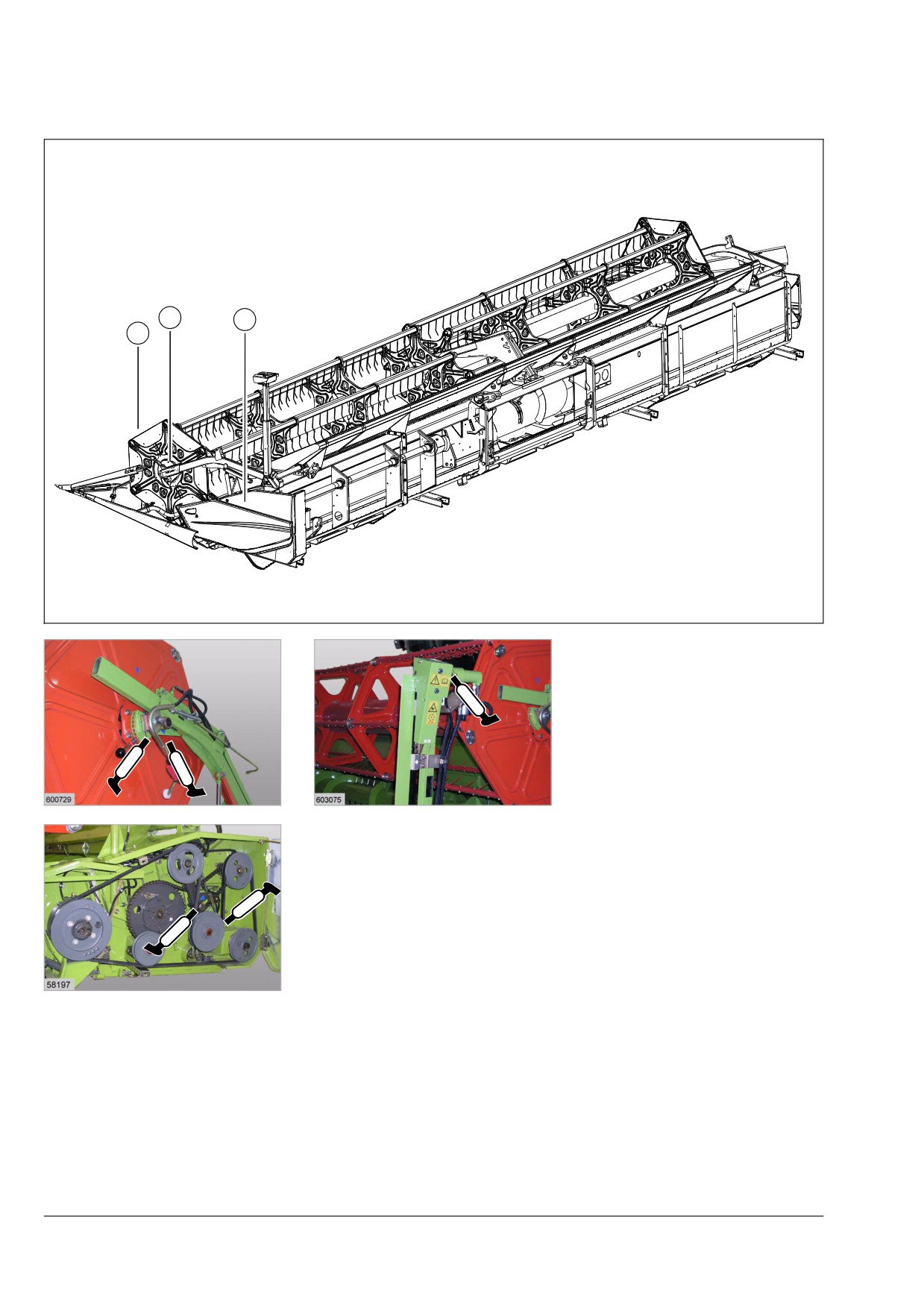

13.2.3 Места смазки - 100 часов слева

3

4

5

На изображении показана оснастка по выбору

17341

11955

3

Дополнительная оснастка

11828

5

11934

4

158

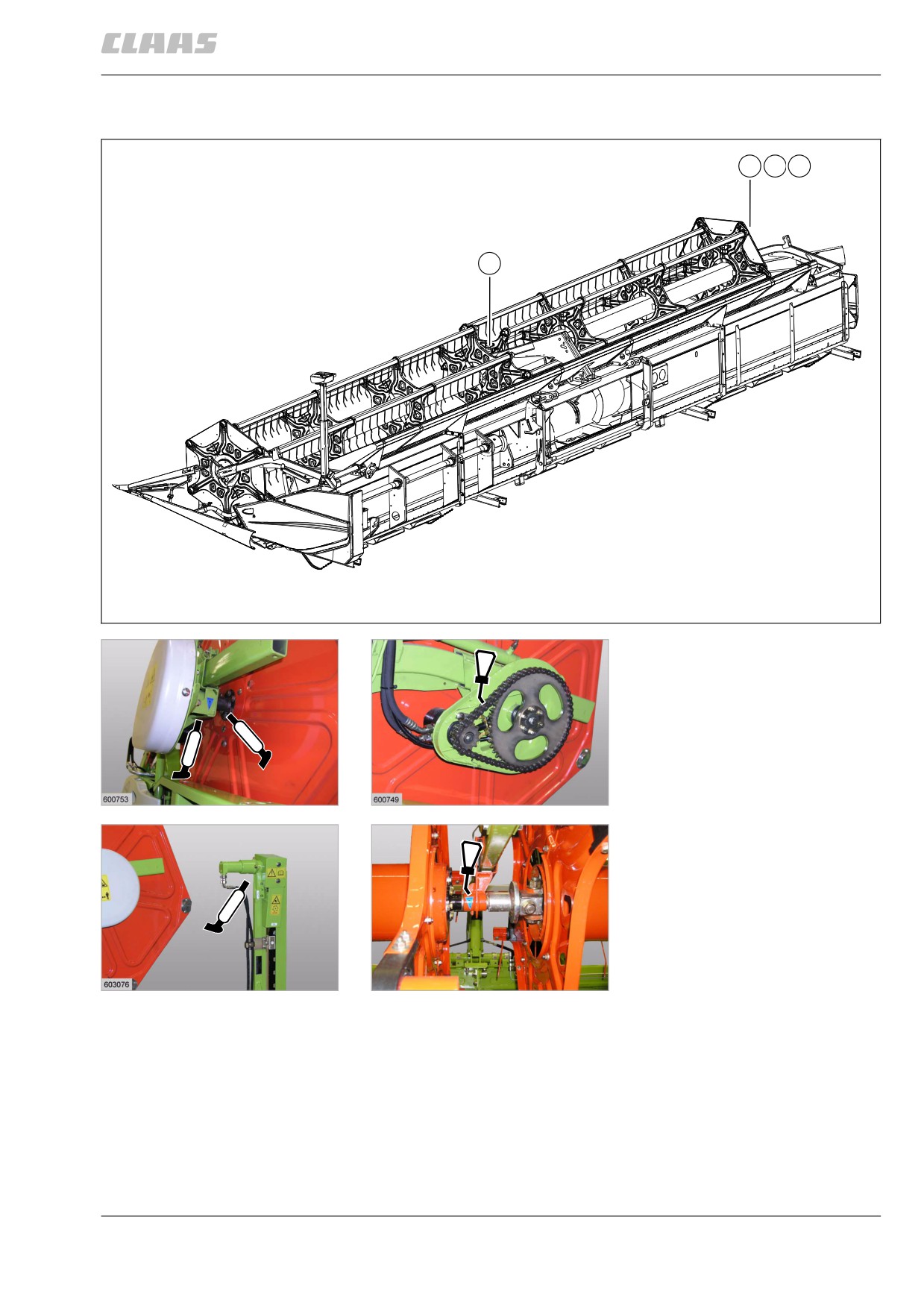

13.2.4 Места смазки - 100 часов справа

6

7

8

9

На изображении показана оснастка по выбору

17341

12017

6

11997

8

Дополнительная оснастка

11827

7

Оборудование по выбору

8469

9

159

48081

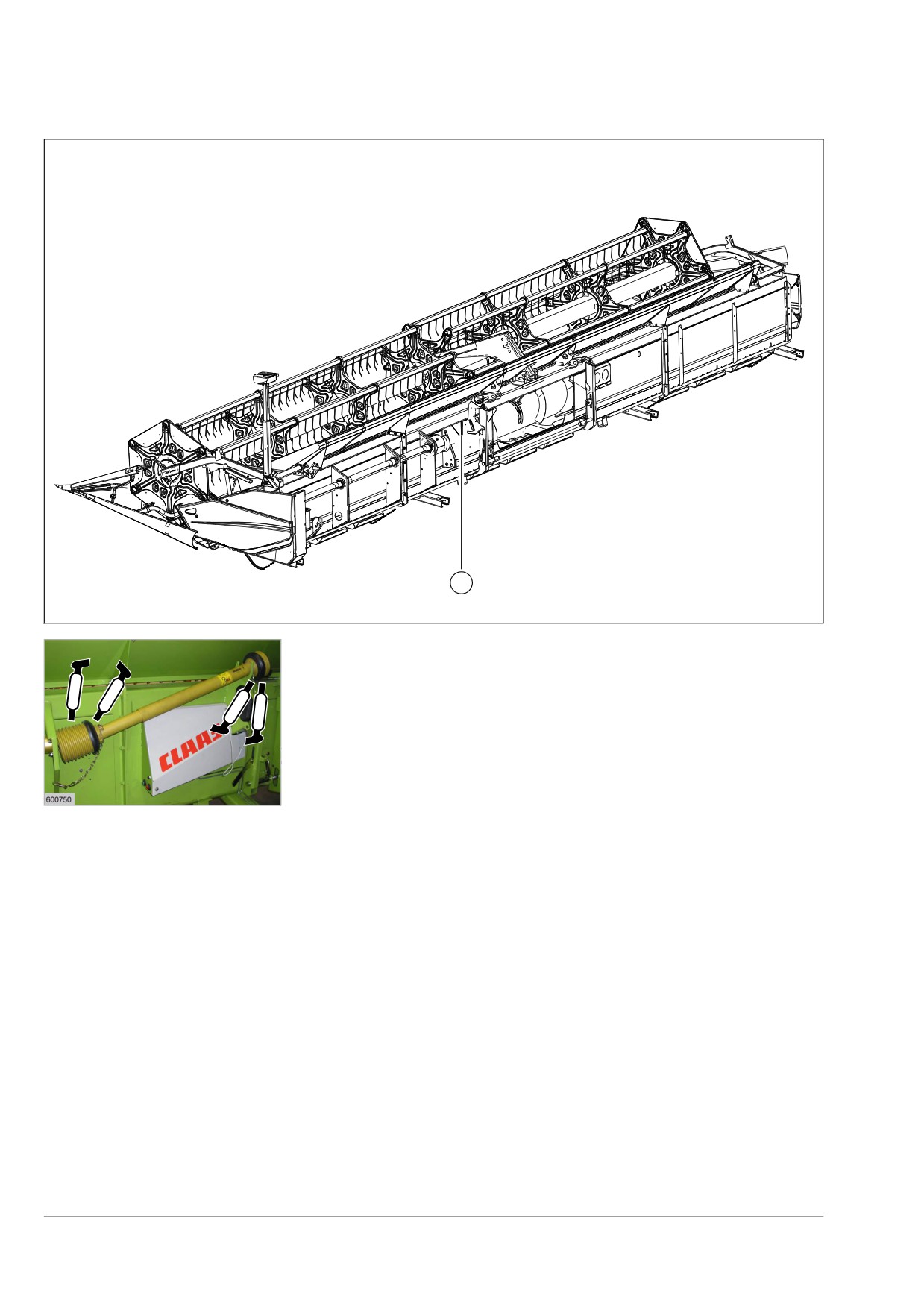

13.2.5 Места смазки - 250 часов посередине

10

На изображении показана оснастка по выбору

17341

12016

10

160
