Комбайн зерноуборочный CLAAS LEXION 480 / 470. Руководство - часть 21
снятие приводного ремня (12)
распределительного вентилятора
выполняется следующим образом:
1. полностью открутить назад
B
контргайку (к).
K
2. ввернуть цилиндрическую трубу (R),
чтобы освободился палец (в).
3. расстопорить палец (в) и вынуть.
R
опасность!
34345
49
соблюдать последовательность
монтажа! —
опасность получения травмы!
(рис. 48, 49)
надеть и натянуть приводной
ремень (12) распределительного
вентилятора
надеть клиновой ремень (12).
вставить палец (в) и застопорить.
(рис. 48)

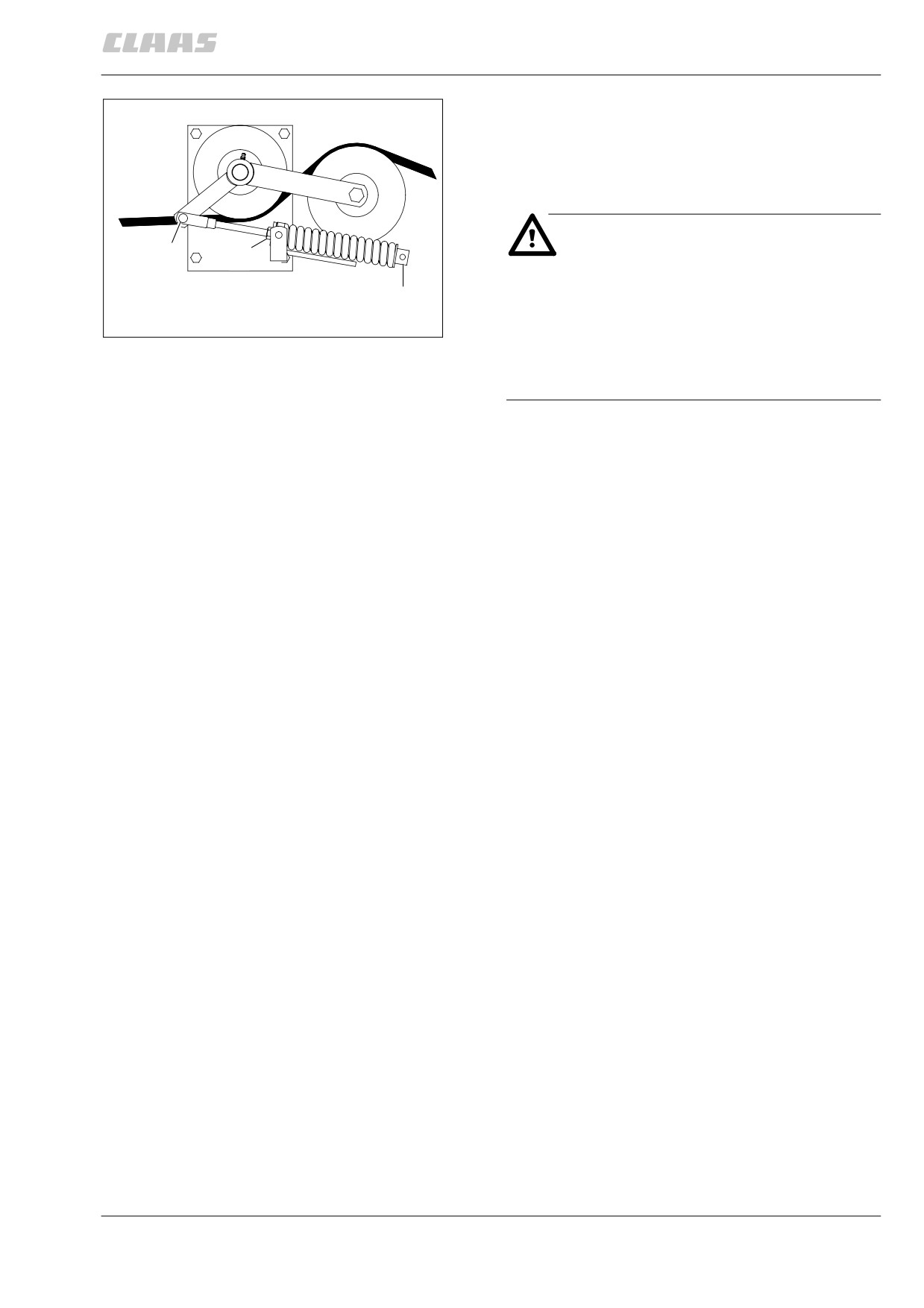

регулировка пружинного цилиндра (F):
ослабив контргайку (к), настроить цилин-
дрическую трубу (R) таким образом, чтобы
конец измерительного стержня (D) при
затянутой контргайке (к) встал заподлицо
с концом пружины. длина пружины при этом
составляет 100 мм.
(рис. 48)
10.7.28

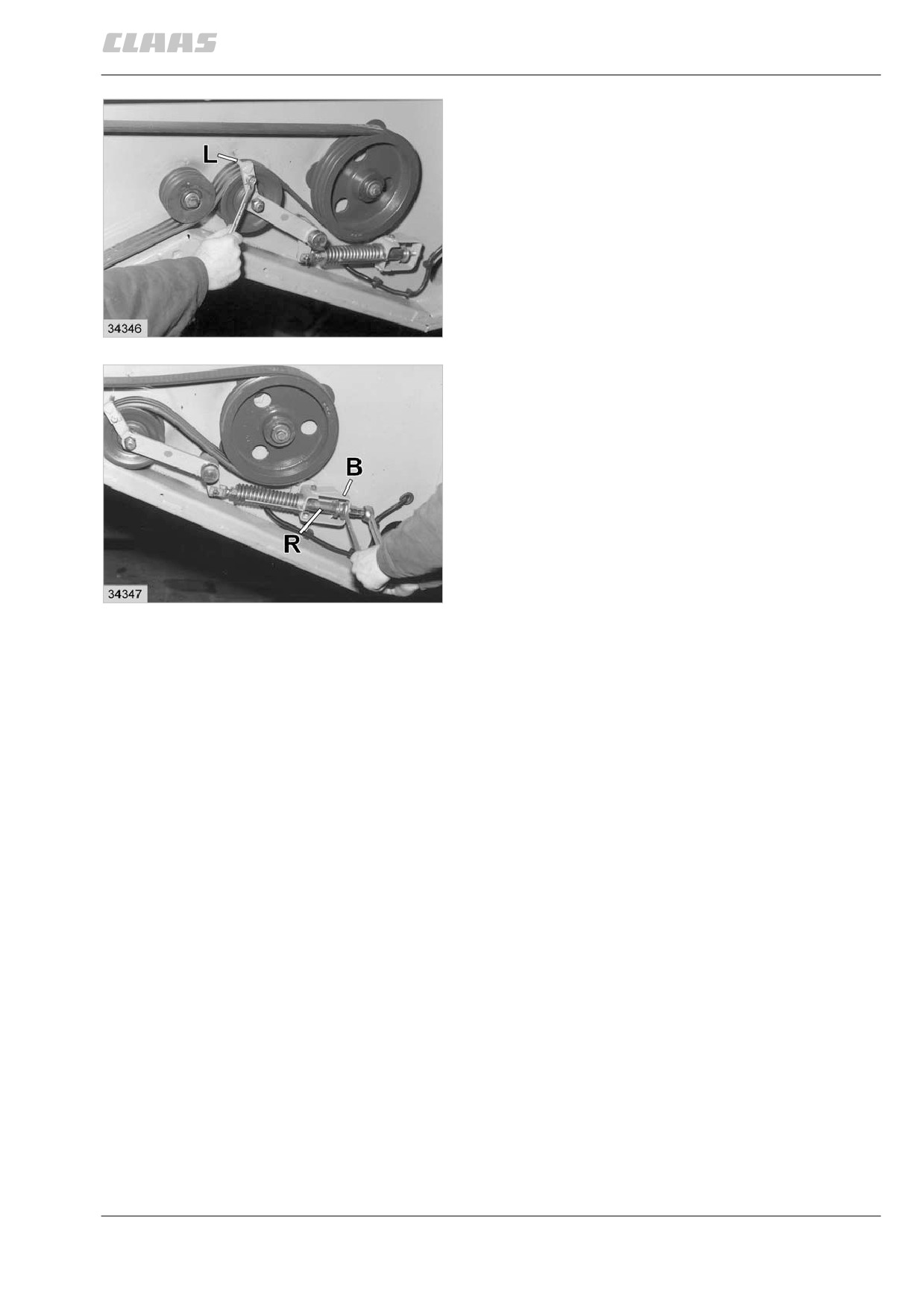

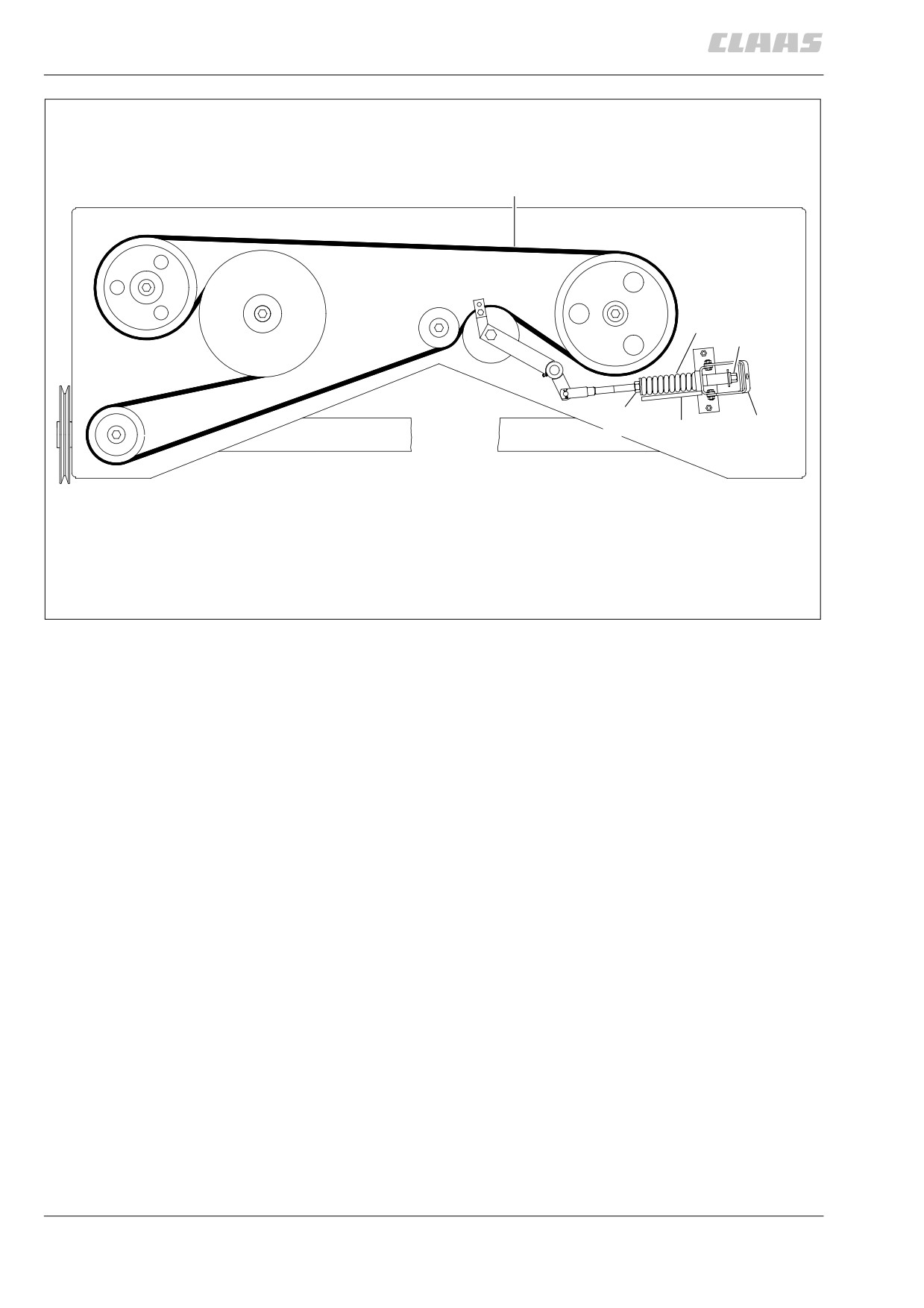

регулировка привода
распределительного вентилятора
16 = приводной ремень, распределительный
вентилятор
снять приводной ремень (16).
выполняется следующим образом:
1. открутить накладку (L).
2. более длинную упорную скобу (в)
установить по центру над цилиндрической
трубой (R).
50
3. ввернуть винт с шестигранной
головкой м 12 х 35 через дугу (в)
в цилиндрическую трубу (R). затянуть
винт таким образом, чтобы снялось
натяжение приводного ремня.
4. снять приводной ремень.
(рис. 50, 51, 52)
51
10.7.29
16
F
R
K
B
D
34348
52
надеть и натянуть приводной
ремень (16) распределительного
вентилятора
1. надеть приводной ремень.
2. вывернуть винт с шестигранной головкой.
3. более короткую упорную скобу (в)
установить по центру над цилиндрической
трубой (R) и отрегулировать пружинный
цилиндр (F).
4. снова прикрутить накладку (L).
(рис. 50, 51, 52)
регулировка пружинного цилиндра (F):
ослабив контргайку (к), настроить цилин-
дрическую трубу (R) таким образом, чтобы
конец измерительного стержня (D) при
затянутой контргайке (к) встал заподлицо
с концом пружины. длина пружины при этом
составляет 134 мм.
(рис. 52)
10.7.30
13
D E H
A
K
F
Y
B
G
14
33351
53

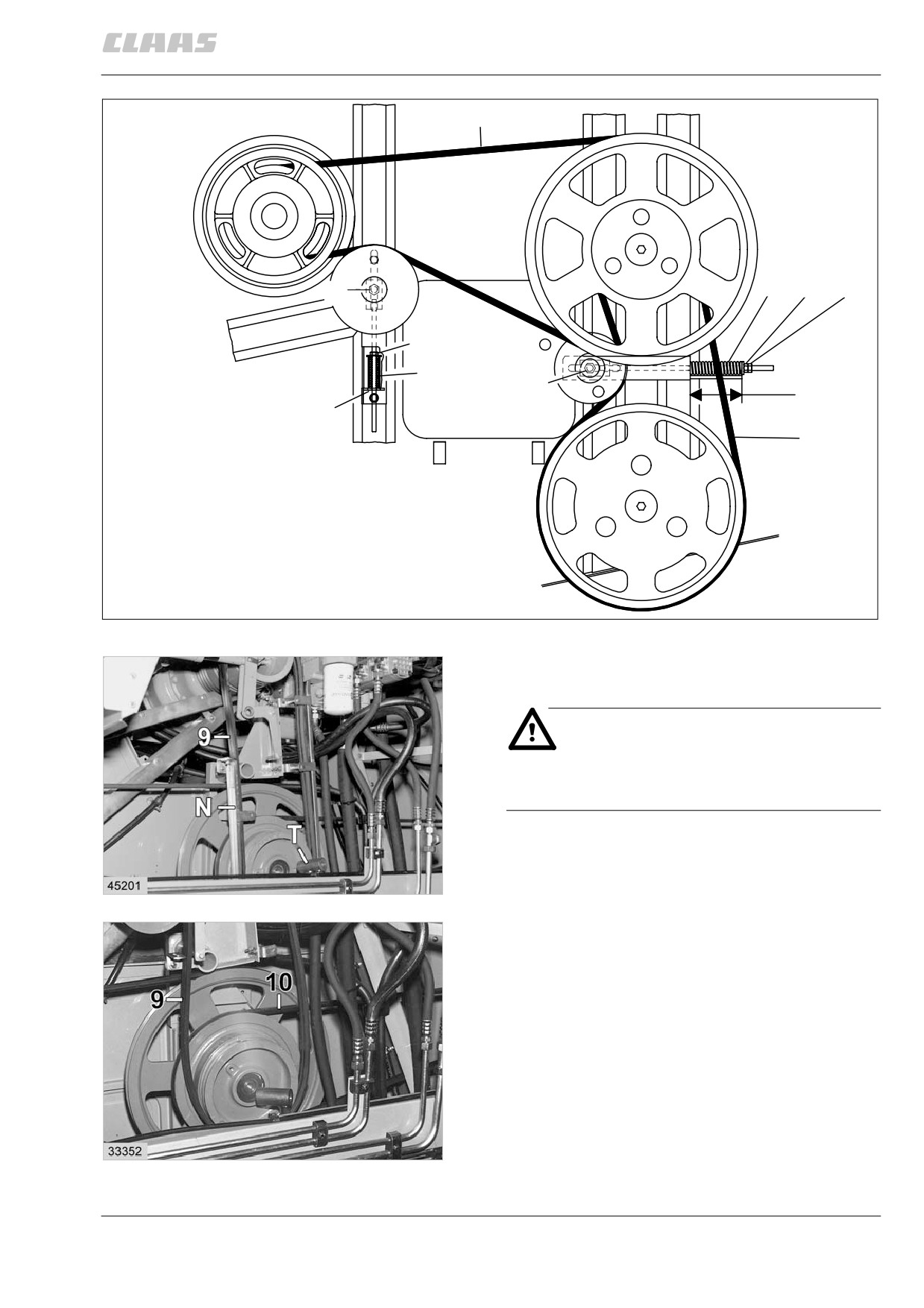

снятие приводного ремня (13)
промежуточной передачи
опасность!
заглушить двигатель и выключить
разъединитель батареи!
комплектно снять распорку (т)
и направляющую (N) ремня.
внизу снять ремень (9).
54
снять приводной ремень
соломоизмельчтителя (10).
(рис. 53, 54, 55)
55
10.7.31
снять приводной ремень для промежуточной
передачи (5) жатки.
снять приводной ремень для гидравлического
насоса разбрасывателя половы (6).
снять натяжение приводного ремня
промежуточной передачи (13) решетного
стана:
ослабить зажимной винт (а) на натяжном
ролике.
ослабить гайку (к) настолько, чтобы снялось
напряжение пружины.
снять ремень (13).
(рис. 53)
надеть и натянуть приводной
ремень (13) промежуточной передачи
решетного стана
1.
надеть ремень (13).
2.
затянуть гайку (к) так, чтобы
измерительная труба (F) без нажима
прилегала к контропоре (G).
расстояние между контропорой (G) и
измерительной трубой (F) допускается
до 1 мм.
длина измерительной трубы = 80 мм
3.
снова прикрутить зажимной винт (а).
момент затяжки = 130 нм
4.
надеть приводной ремень для гидрав-
лического насоса (6) и отрегулировать.
5.
надеть приводной ремень для
промежуточной передачи (5) жатки
и отрегулировать.
6.
надеть приводной ремень
соломоизмельчителя (10) и
отрегулировать.
7.
надеть приводной ремень промежуточной
передачи (9) и отрегулировать направ-
ляющую ремня.
8.
прикрутить распорку (т) с моментом
затяжки 130 нм.
(рис. 53, 54, 55)
10.7.32
снятие приводного ремня (14)
промежуточной передачи решетного
стана
опасность!
заглушить двигатель и выключить
разъединитель батареи!
снять приводной ремень (13) промежуточной
передачи решетного стана.
56
снять натяжение ремня (14):
ослабить зажимной винт (в) на натяжном
ролике.
ослабить гайки (е и н) так, чтобы снялось
напряжение пружины. открутить натяжной
ролик и снять ремень (14).
(рис. 53, 56)
надеть и натянуть приводной
ремень (14) промежуточной передачи
решетного стана
1. надеть ремень (14).
2. свободно прикрутить натяжной ролик
при помощи зажимного винта (в).
3. при помощи гайки (е) предварительно
сжать пружину сжатия (D) до длины
измерительного стержня.
длина пружины (D) = 131 мм
4. законтрить гайки (е и н) и снова затянуть
зажимной винт (в) на натяжном ролике.
момент затяжки = 130 нм
5. надеть и отрегулировать приводной
ремень (13) промежуточной передачи
решетного стана.
(рис. 53, 56)
10.7.33
снятие приводного ремня (15)
решетного стана
опасность!
заглушить двигатель и выключить
разъединитель батареи!

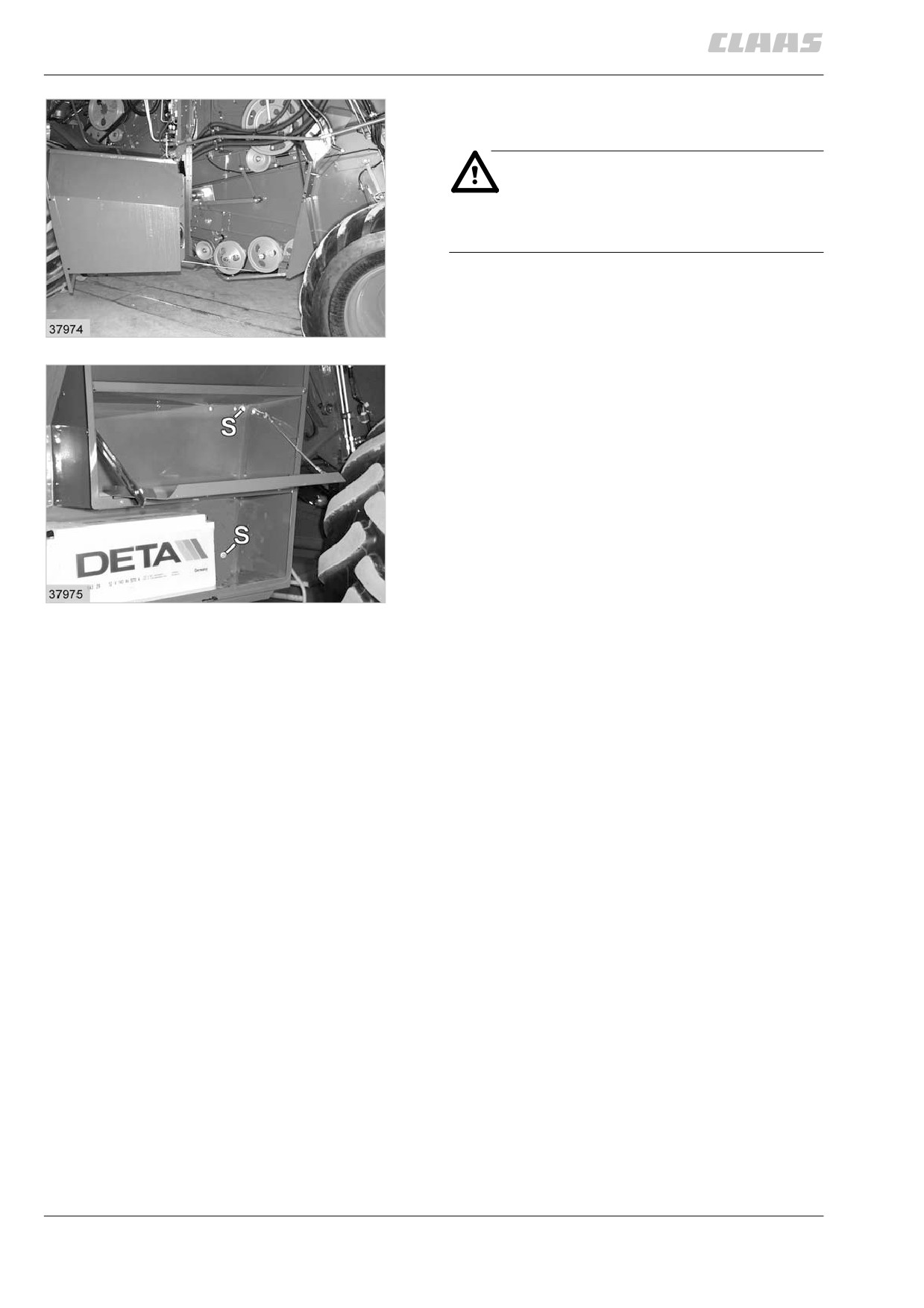

открыть шкаф для батареи и инструмента:
для улучшения доступа можно открыть шкаф.
для этого вывернуть оба винта (S) с
57
шестигранной головкой.
(рис. 57, 58)
58
10.7.34
59

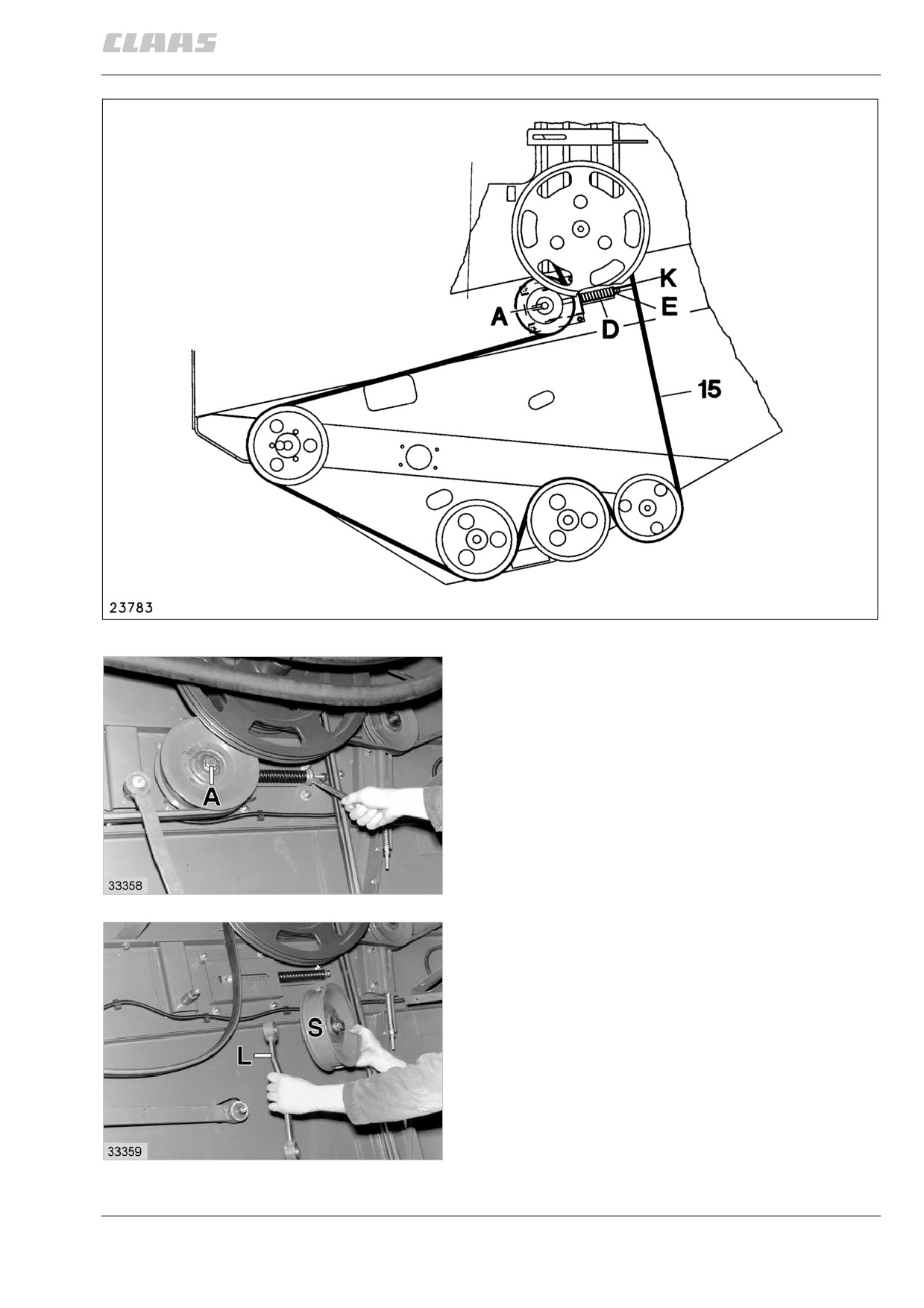

ослабить зажимной винт (а) на натяжном
ролике.
ослабить гайки (к и е) так, чтобы снялось
напряжение пружины.
(рис. 59, 60)
60
снять натяжной ролик (S) и тягу (L).
снять ремень (15).
(рис. 59, 61)
61
10.7.35
надеть и натянуть приводной
ремень (15) решетного стана
1. надеть ремень (15).
2. свободно прикрутить тягу (L). установить
решетный стан в среднем положении и
затянуть тягу с моментом 45 нм.
3. вначале свободно прикрутить натяжной
ролик (S) при помощи зажимного
винта (а).
4. при помощи гайки (е) предварительно
сжать пружину сжатия (D) до длины
измерительного стержня.
длина пружины (D) = 125 мм
5. законтрить гайки (к и е) и затянуть
зажимной винт (а) на натяжном ролике.
момент затяжки = 130 нм
6. надеть приводной ремень (14)
и отрегулировать.
7. закрыть инструментальный шкаф
и закрепить винтами (S).
(рис. 57, 58, 59, 60, 61)
10.7.36
62

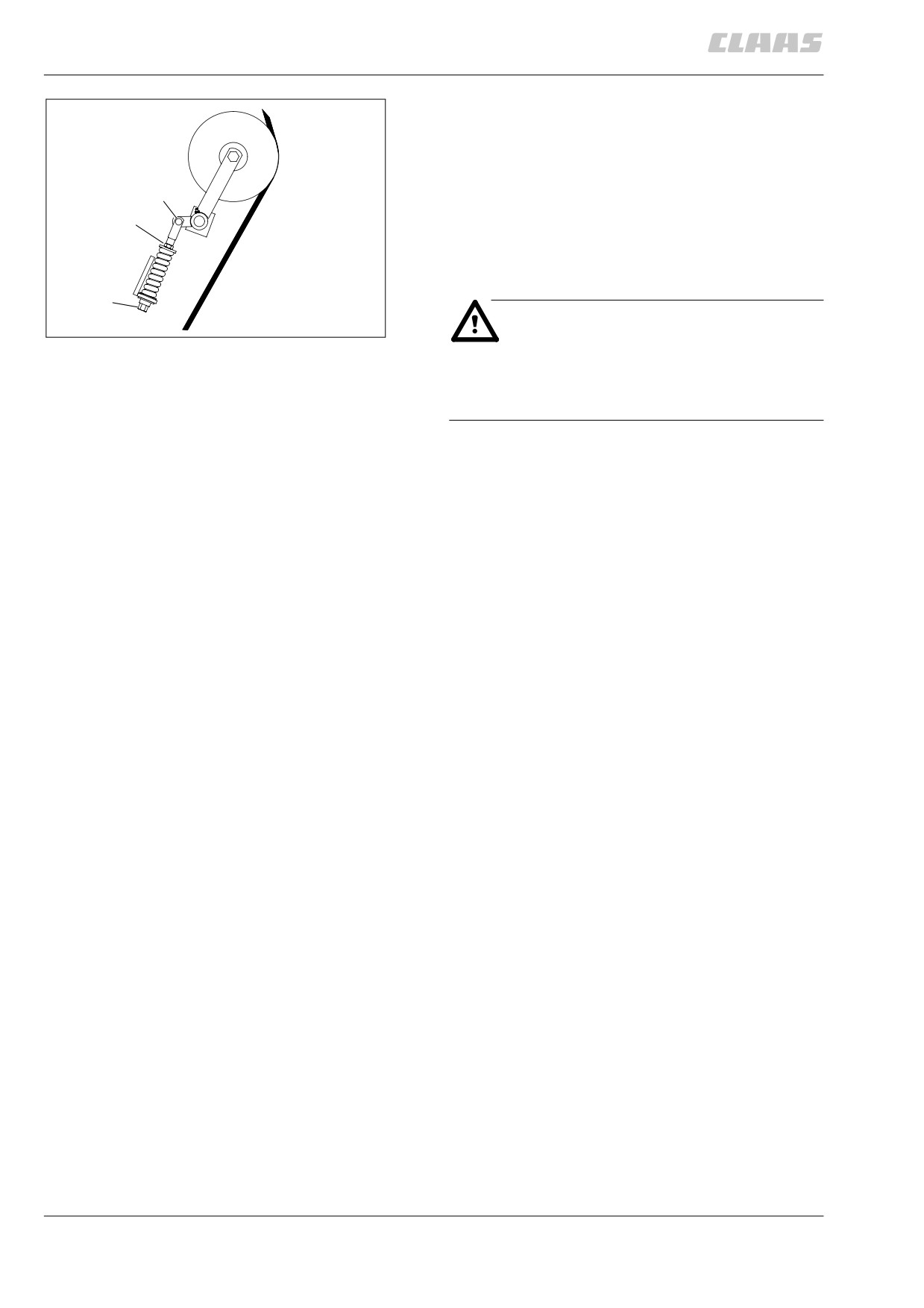

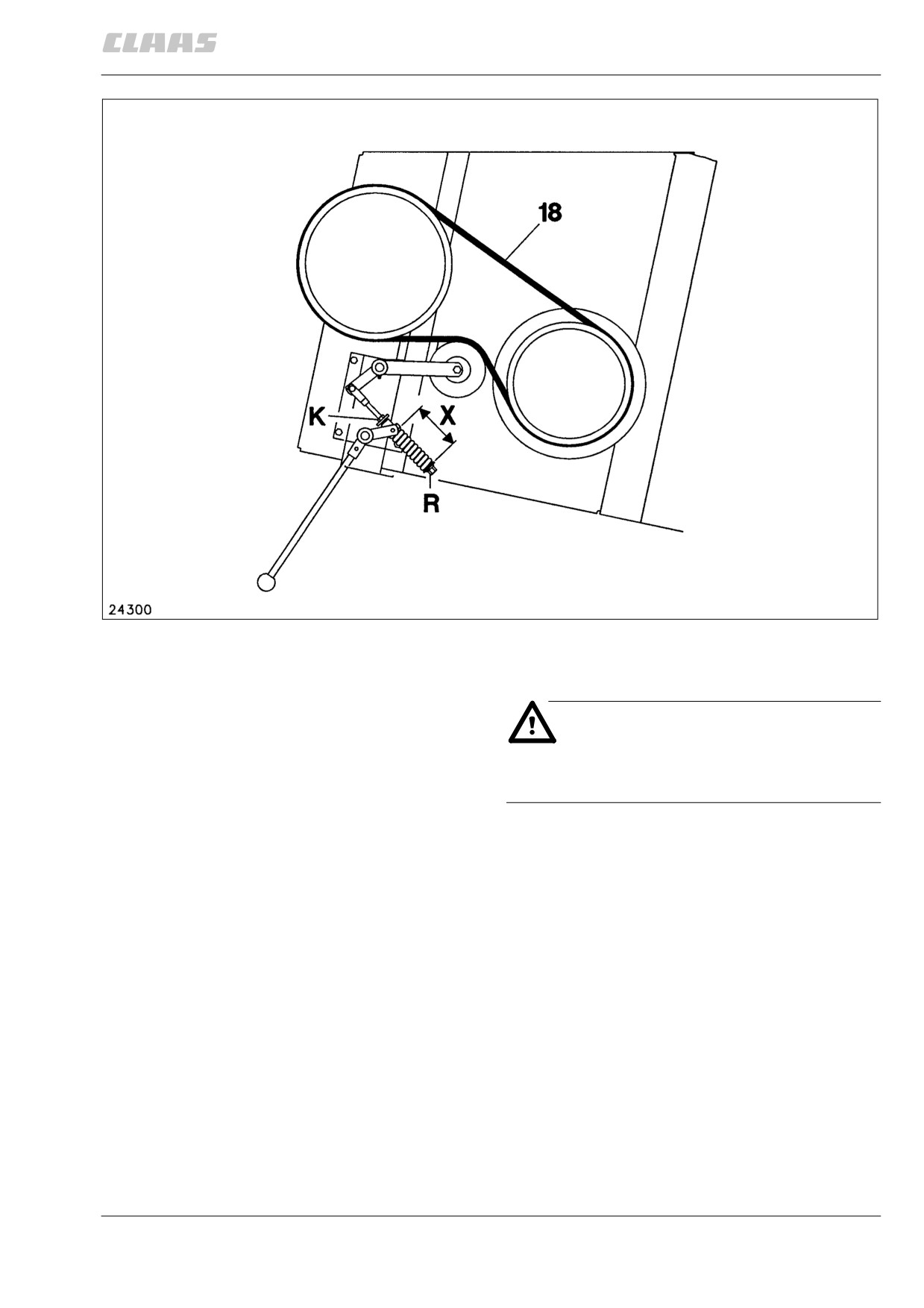

регулировка ступенчатого
привода (18) аксиального ротора
опасность!
заглушить двигатель и выключить
разъединитель батареи!
регулировка пружинного цилиндра:
ослабив контргайку (к), отрегулировать
цилиндрическую трубу (R) таким образом,
чтобы размер (х) при затянутой контргайке
и натянутом ремне составил 130 мм.
(рис. 62)
10.7.37
19
V
R
K D
34350
63

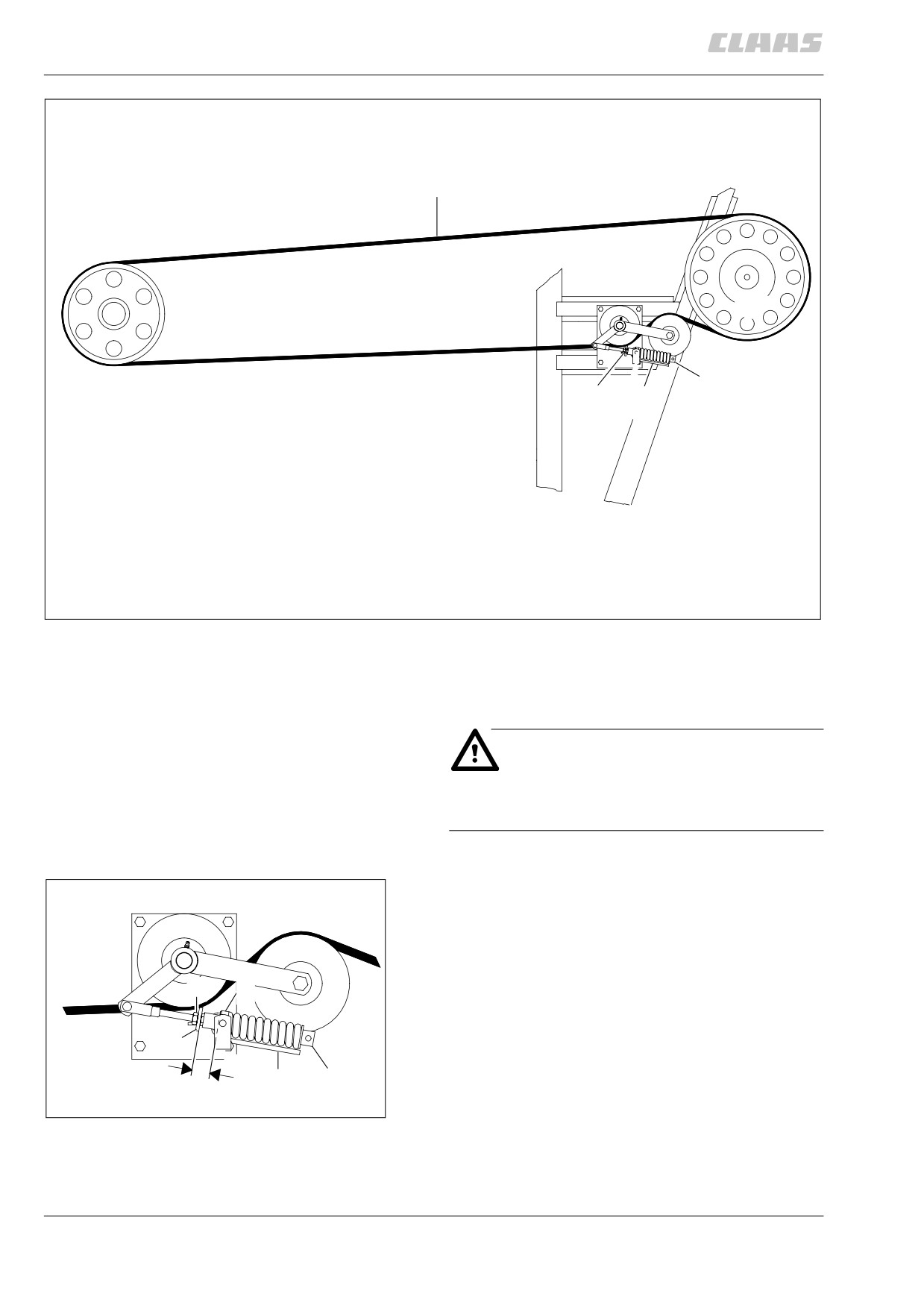

регулировка промежуточной передачи
привода аксиальных роторов
снять и надеть приводной ремень (19)
опасность!
заглушить двигатель и выключить
разъединитель батареи!
снятие напряжения приводного ремня
на пружинном цилиндре:
1. определить размер (х).
2. ослабить контргайку (к).
K
3. отвернуть цилиндрическую трубку (R)
H
назад до определенного размера (х).
при этом одновременно подтягивать
E
гайку (к), пока шайба (е) не подойдет
к держателю (н).
X
D
R
34351
64
10.7.38

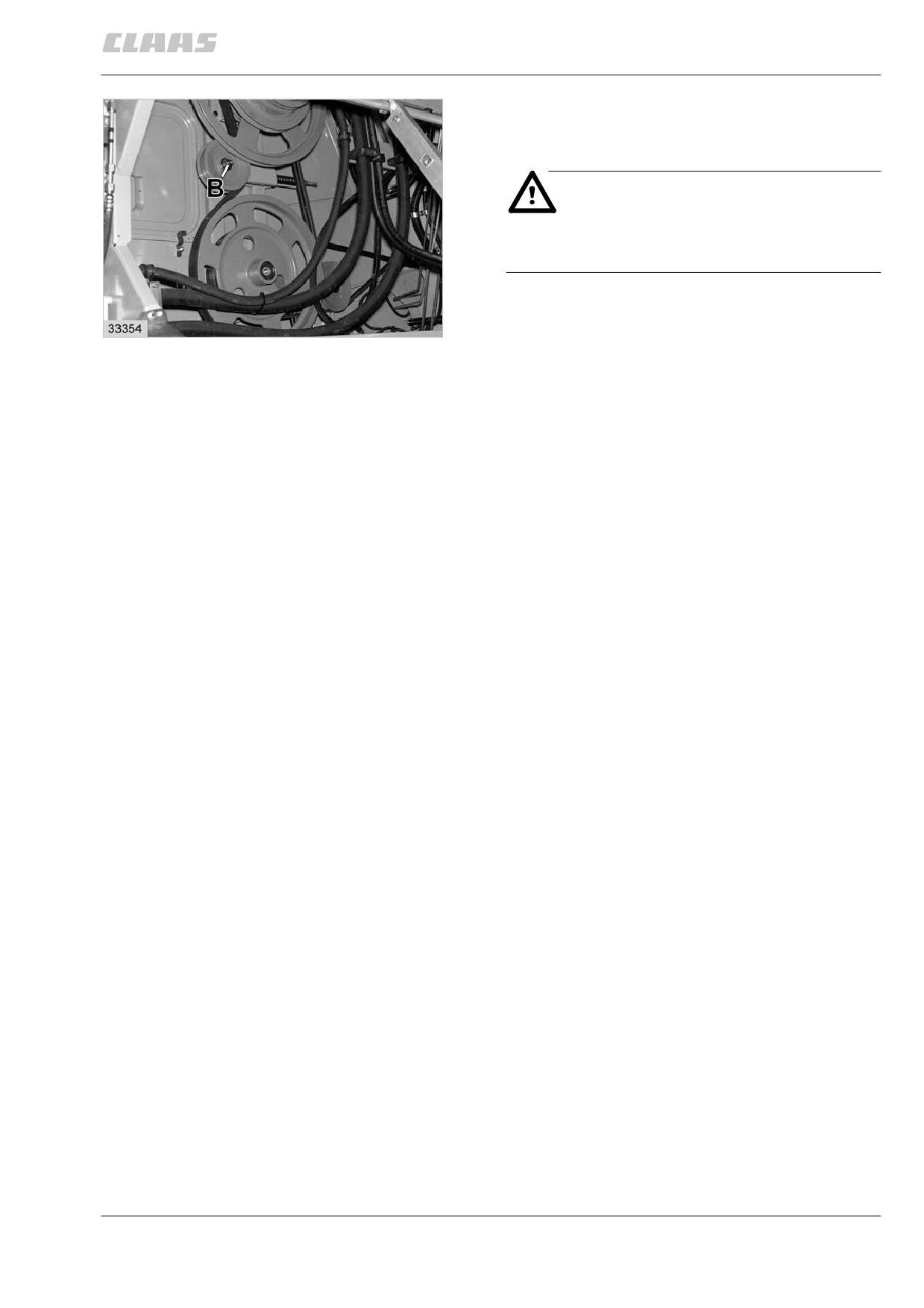

к пальцу (в) теперь не должно быть
приложено усилие, в случае необхо-
димости подтянуть цилиндрическую
трубку (R) и гайку (к).
4. вынуть палец (в).
опасность!
B
K
при выкручивании цилиндрической
трубы (R) следует соблюдать особую
R
осторожность.
34352
65
цилиндрическую трубу не
выворачивать слишком далеко —
опасность получения травмы!
(рис. 63, 64, 65)

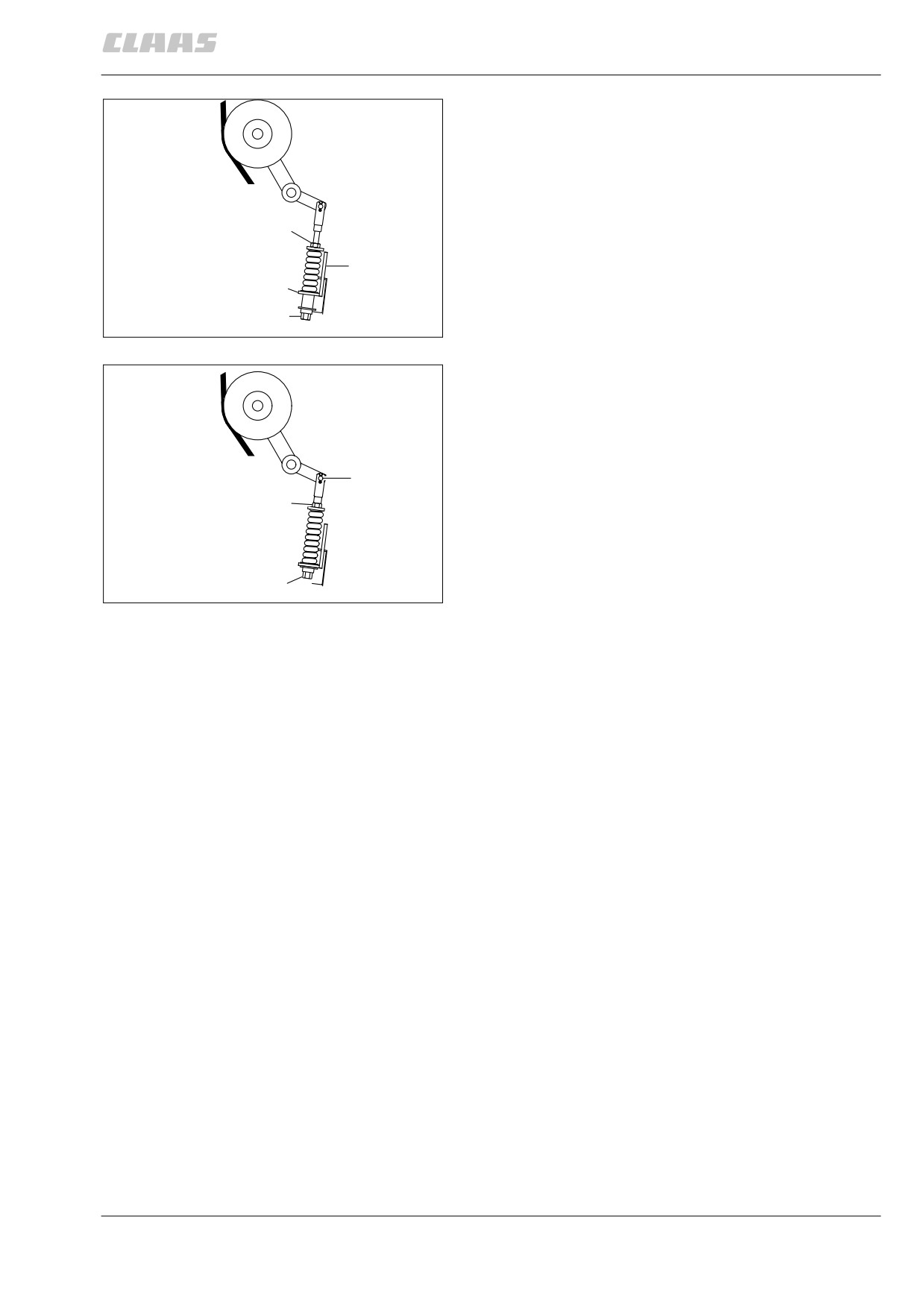

регулировка пружинного цилиндра (F):
надеть клиновой ремень (19).
вставить палец (в) и застопорить.
ослабив контргайку (к), настроить
цилиндрическую трубу (R) таким образом,
чтобы конец измерительного стержня (D)
встал заподлицо с концом пружины. затянуть
контргайку (к).
длина пружины = 138 мм
(рис. 63)
10.7.39
20
K
D
R
21
33365
66

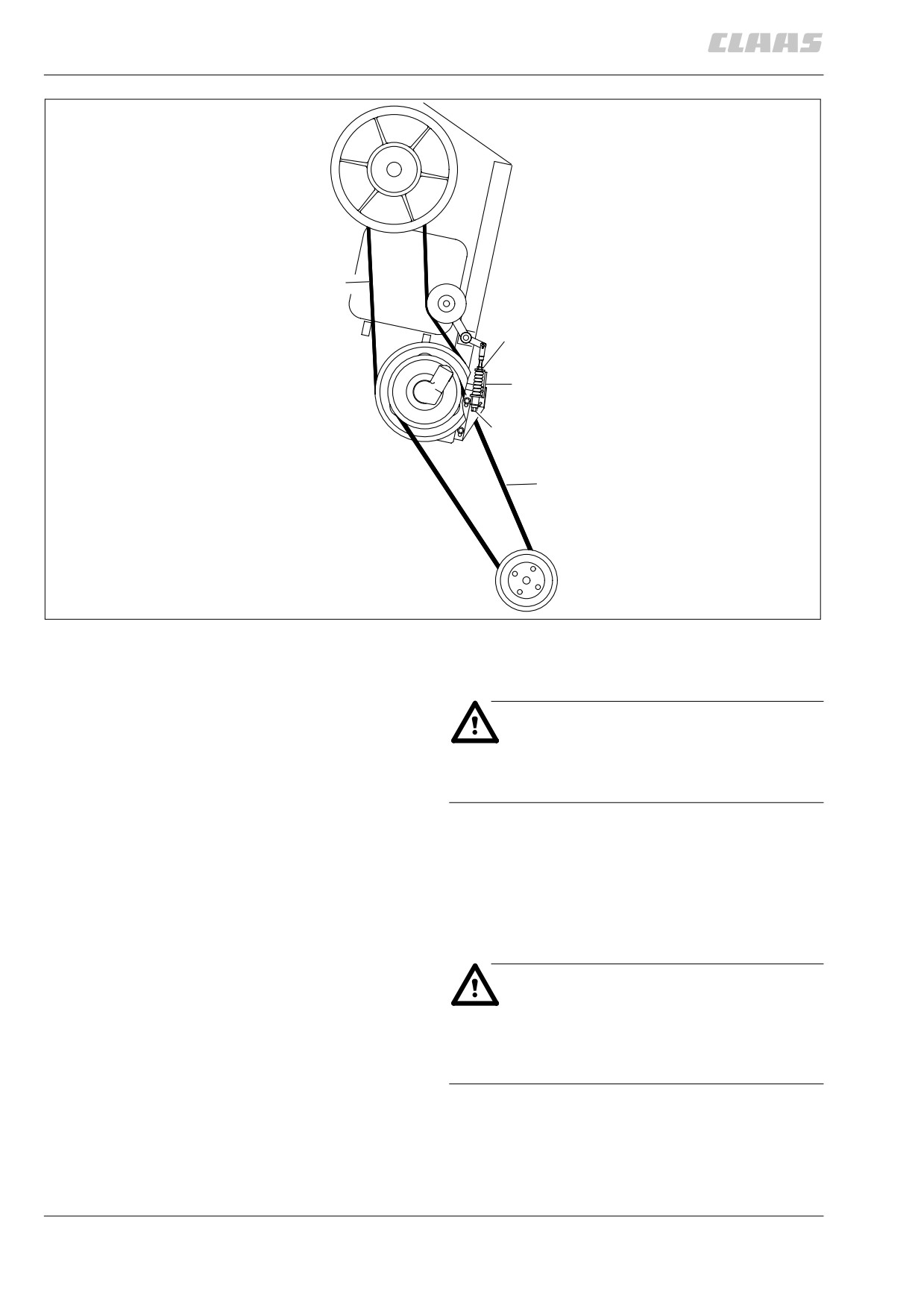

снятие приводного ремня (20)
промежуточной передачи вентилятора
опасность!
заглушить двигатель и выключить
разъединитель батареи!
снять приводной ремень (22) для
регулируемого привода молотильного
аппарата.
снять приводной ремень (21) вентилятора.
снять натяжение приводного ремня (20)
промежуточной передачи вентилятора:
опасность!
соблюдать последовательность
монтажа! —
опасность получения травмы!
10.7.40
1. полностью открутить назад
контргайку (к).
2. вворачивать цилиндрическую трубу (R),
пока не освободится палец (в).
3. расстопорить палец (в) и вынуть.
н = держатель
K
(рис. 66, 67, 68)
D
H
33366
R
67
B
K
R
33367
68
надеть и натянуть приводной
ремень (20) промежуточной передачи
вентилятора
надеть ремень.
вставить палец (в) и застопорить шплинтом.
(рис. 66, 67)
настройка пружинного цилиндра:
ослабив контргайку (к), переместить цилин-
дрическую трубу (R) таким образом, чтобы
конец измерительного стержня (D) при
затянутой контргайке (к) встал заподлицо
с концом пружины.
длина пружины = 100 мм
(рис. 66, 67, 68)
надеть приводной ремень (22) для
регулируемой передачи молотильного
аппарата.
надеть приводной ремень (21) вентилятора.
10.7.41
снятие приводного ремня (21)
вентилятора
при работающей машине установить
максимальную скорость вращения
вентилятора. выключить молотильный
аппарат.
опасность!
заглушить двигатель и выключить
разъединитель батареи!
натянуть ремень (21) вручную настолько,
чтобы полностью разжался регулировочный
шкив, нагруженный пружиной.
снять ремень (21).
(рис. 66)
надеть приводной ремень (21)
вентилятора
ремень (21) вначале надеть на регулиро-
вочный шкив, нагруженный пружиной. втянуть
ремень настолько, чтобы полностью был
разжат регулировочный пакет.
надеть ремень (21) на верхний регулиро-
вочный шкив.
(рис. 66)
10.7.42
22
23
24
33368
69

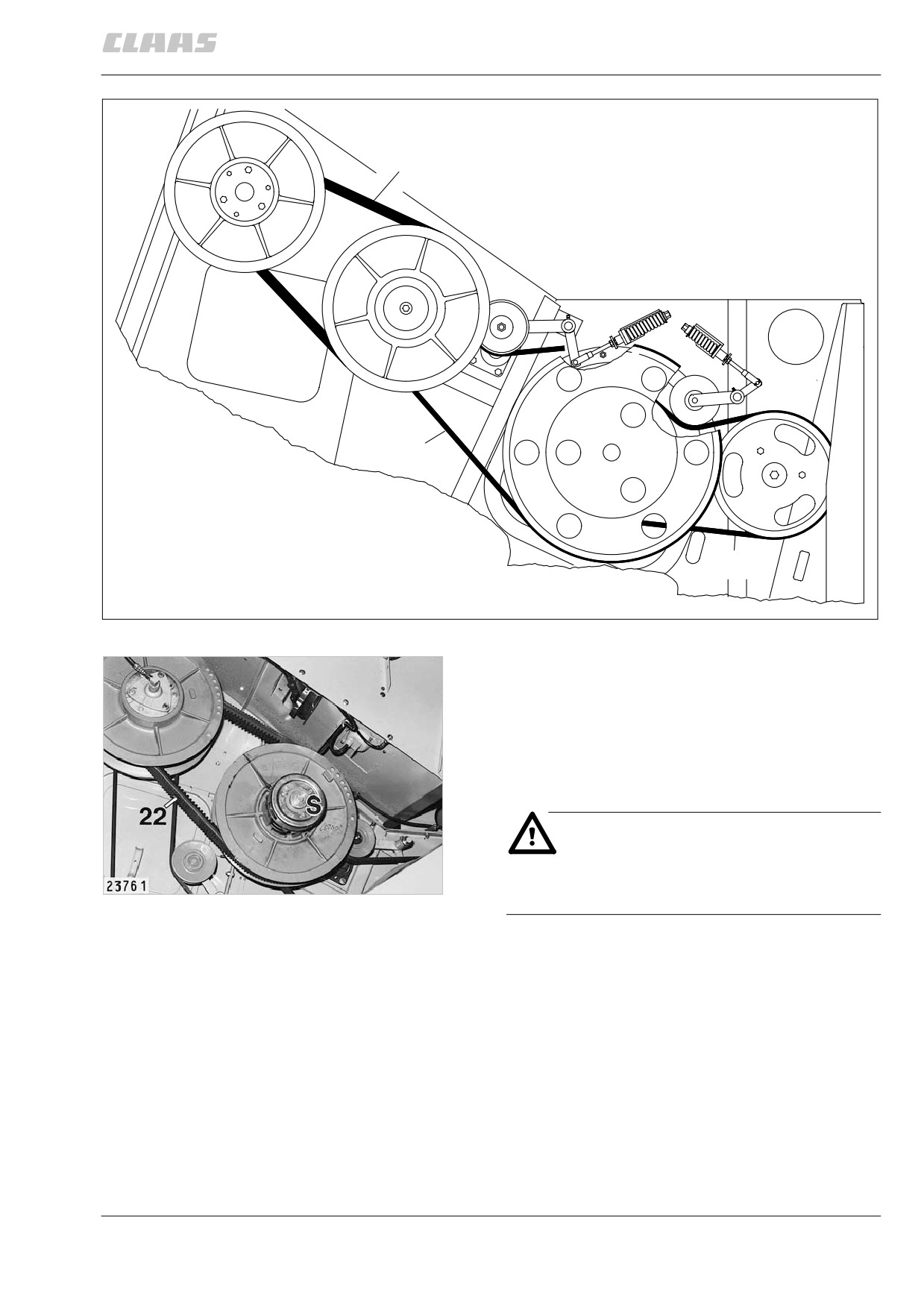

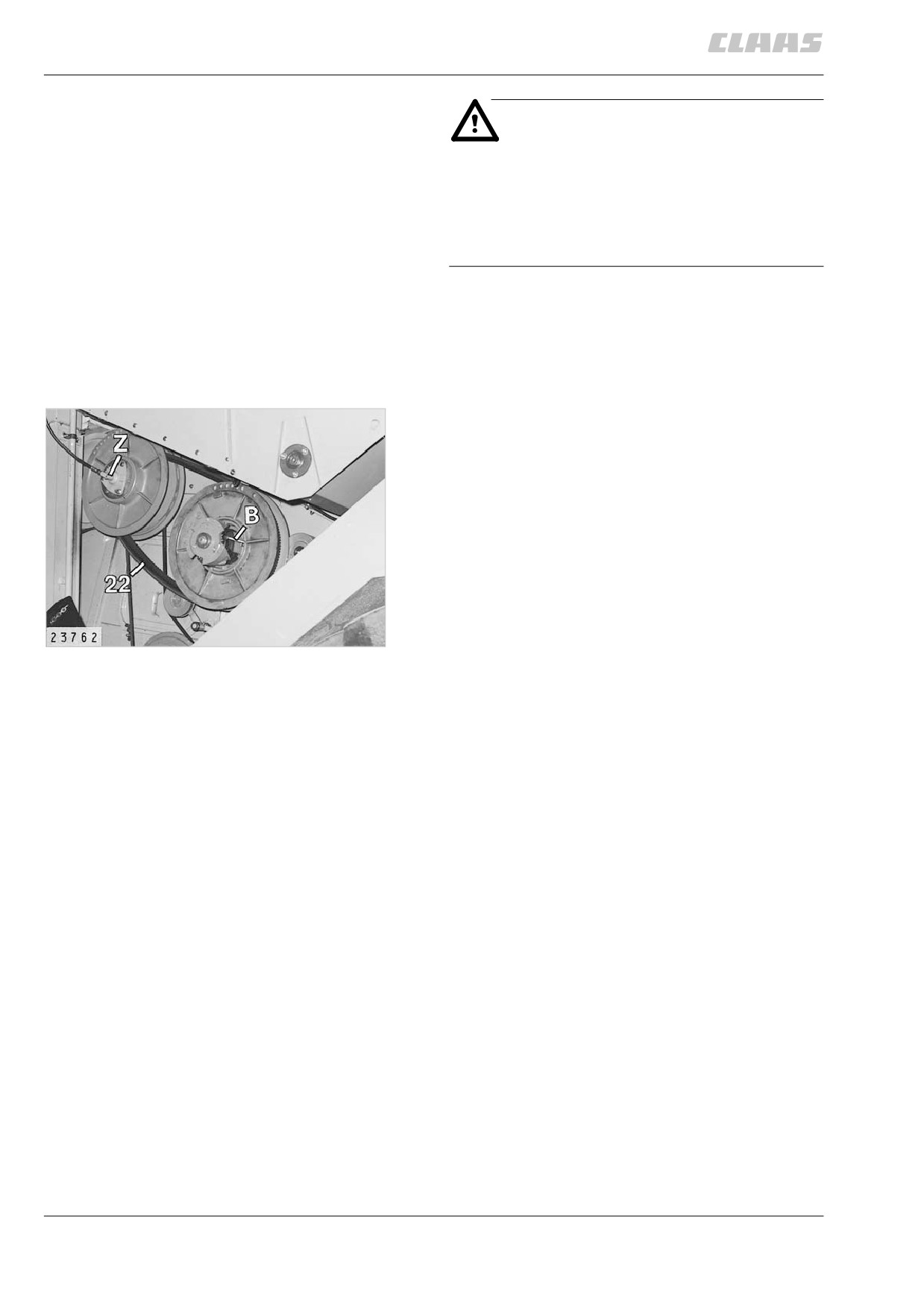

снятие приводного ремня (22)
регулируемой передачи молотильного
аппарата
при работающем двигателе и включенном
молотильном аппарате установить макси-
мальную скорость вращения вентилятора.
выключить молотильный аппарат!
опасность!
заглушить двигатель и выключить
70
разъединитель батареи!
открутить защитный колпак (S).
10.7.43
опасность!
при монтаже регулируемых передач
следует соблюдать осторожность.
никогда не вводить руки между
половинками шкивов — опасность
несчастного случая!
заблокировать регулировочные шкивы при
помощи специального инструмента — см.
приведенный ниже текст.
(рис. 69, 70)
винты с шестигранной головкой (в) ввернуть
через резьбовые отверстия передней
половинки шкива до упора об заднþþ
половинку шкива. благодаря этому
регулируемый шкив блокируется в разжатом
положении.
открутить гидравлический шланг от
гидравлического цилиндра (Z) и разжать
гидравлически регулируемый шкив. при этом
принимать масло, выступающее из цилиндра.
затем снять ремень (22) с обоих шкивов.
71
(рис. 71)
надеть приводной ремень (22)
регулируемой передачи молотильного
аппарата
плотно втянуть ремень между половинками
шкива и вывернуть винты с шестигранной
головкой (в) из резьбовых отверстий.
снова прикрутить гидравлический шланг.
снова прикрутить защитный колпак (S).
(рис. 69, 70, 71)
10.7.44
