Комбайн зерноуборочный CLAAS LEXION 560/550, 540/540C, 530/520/510. Руководство - часть 5
клаас лексион 530 / 520
двигатель
лексион 530
лексион 520
CATERPILLAR 3126 B
CATERPILLAR 3126 B
рабочий обьем [литров]
7,2
7,2
+20
+20
верхн. обороты холостой нагрузки
2184
-30
2184
-30
[об/мин]
номинальная скорость вращения
2100
2100
[об/мин]
средние обороты холостого хода
1500
1500
(1/2) [об/мин.]
нижние обороты холостого хода
1200 ± 20
1200 ± 20
[об/мин]
пониженные обороты [об/мин]
на 3-й передаче при 20 км/час
1522 ± 10
1522 ± 10
пониженные обороты [об/мин]
на 3-й передаче при 25 км/час
1903 ± 10
1903 ± 10
мощность двигателя при
2100 об/мин
2100 об/мин
номинальном числе оборотов
мощность (EWG 80/1296) квт (л.с.)
221 (301)
203 (276)
мощность (ECE R 24)
210 (286)
191 (260)
охлаждающая жидкость
ок. 50,0 литров
ок. 50,0 литров
генератор
160 A / 12 в
160 A / 12 в
батарея
12 в, 143 ампер-часа
12 в, 143 ампер-часа
топливный бак
600 литров
600 литров
5.2.3
клаас лексион 530 / 520
привод движения
гидростатический, управляется регулировочным
рычагом на правом подлокотнике сиденья водителя
коробка передач
по 3 ступени для движения вперед и назад
1-я и 2-я ступени = рабочие ступени
3-я ступень
= для движения по дорогам
скорость движения
коробка передач
при шинах 710/75 R 34 и 680/85 R32
1. от 0 до
8,3 км/час
2. от 0 до 13,3 км/час
3. от 0 до 21,0 км/час
(от 0 до 26,0 км/час)
коробка передач
при шинах 800/65 R и 650/75 R 32
и 30.5 LR32 172 A8
1. от 0 до
7,8 км/час
2. от 0 до 12,6 км/час
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
коробка передач
при шинах 1050/50 R 32 и 900/60 R32
1. от 0 до
7,8 км/час
2. от 0 до 12,6 км/час
3. от 0 до 20,6 км/час
(от 0 до 26,0 км/час)
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
скорости движения в скобках действительны лишь
для определенных стран.
для стран с ограничением скорости до 20 км/час
привод движения отрегулирован соответствующим
образом.
коробка передач
при стальном полугосеничном движителе
1. от 0 до
3,1 км/час
2. от 0 до
5,1 км/час
3. от 0 до 12,1 км/час
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
привод ведущих колес
главная передача полностью в масл. ванне
рулевое управление
гидростатическое
тормоза
ножной тормоз
гидравл. управляемые диск. тормоза, выполненные
также в виде торм. для отд. колес
стояночный тормоз
механический барабанный тормоз с ножным
управлением, независимый
5.2.4
клаас лексион 530 / 520

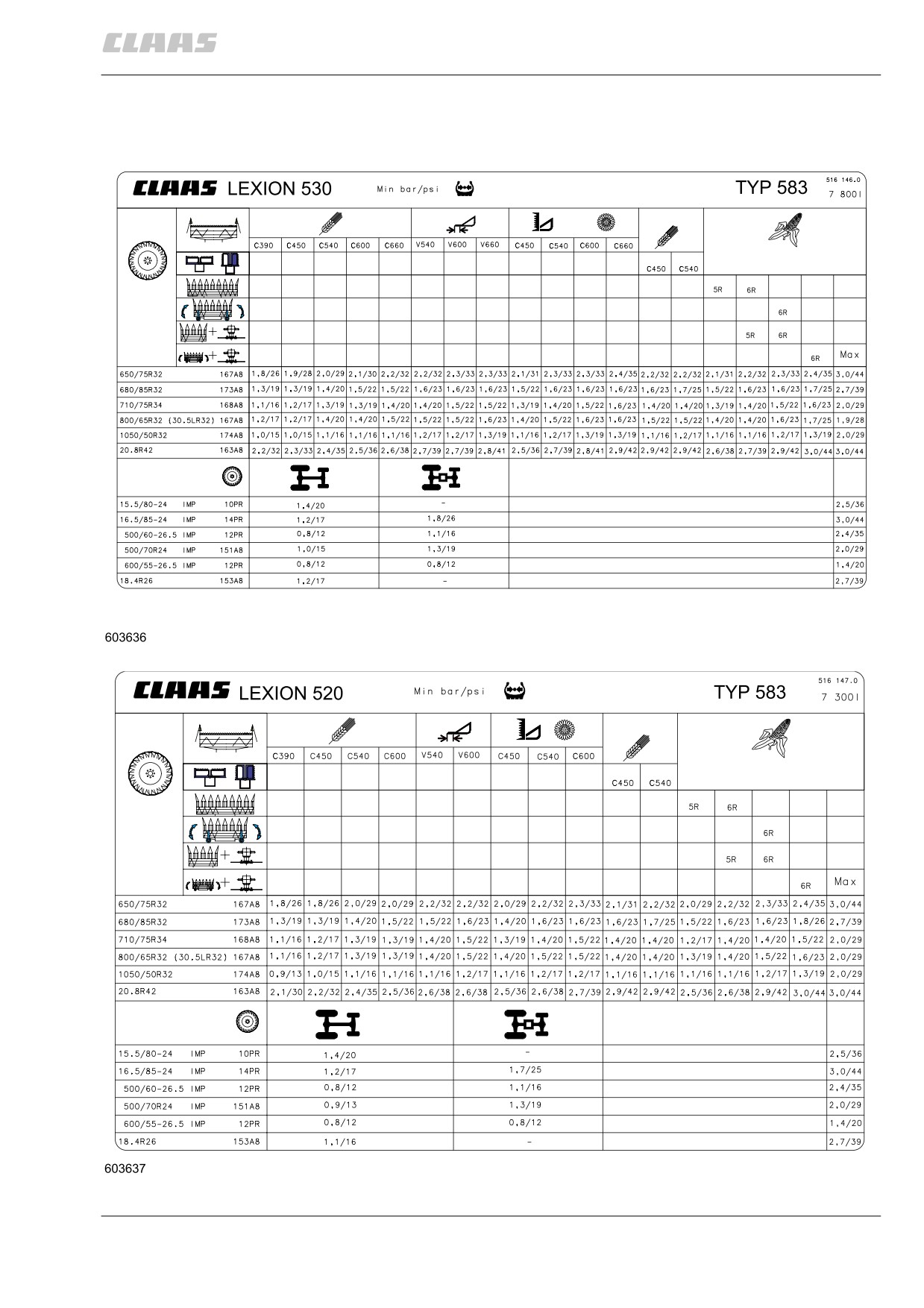

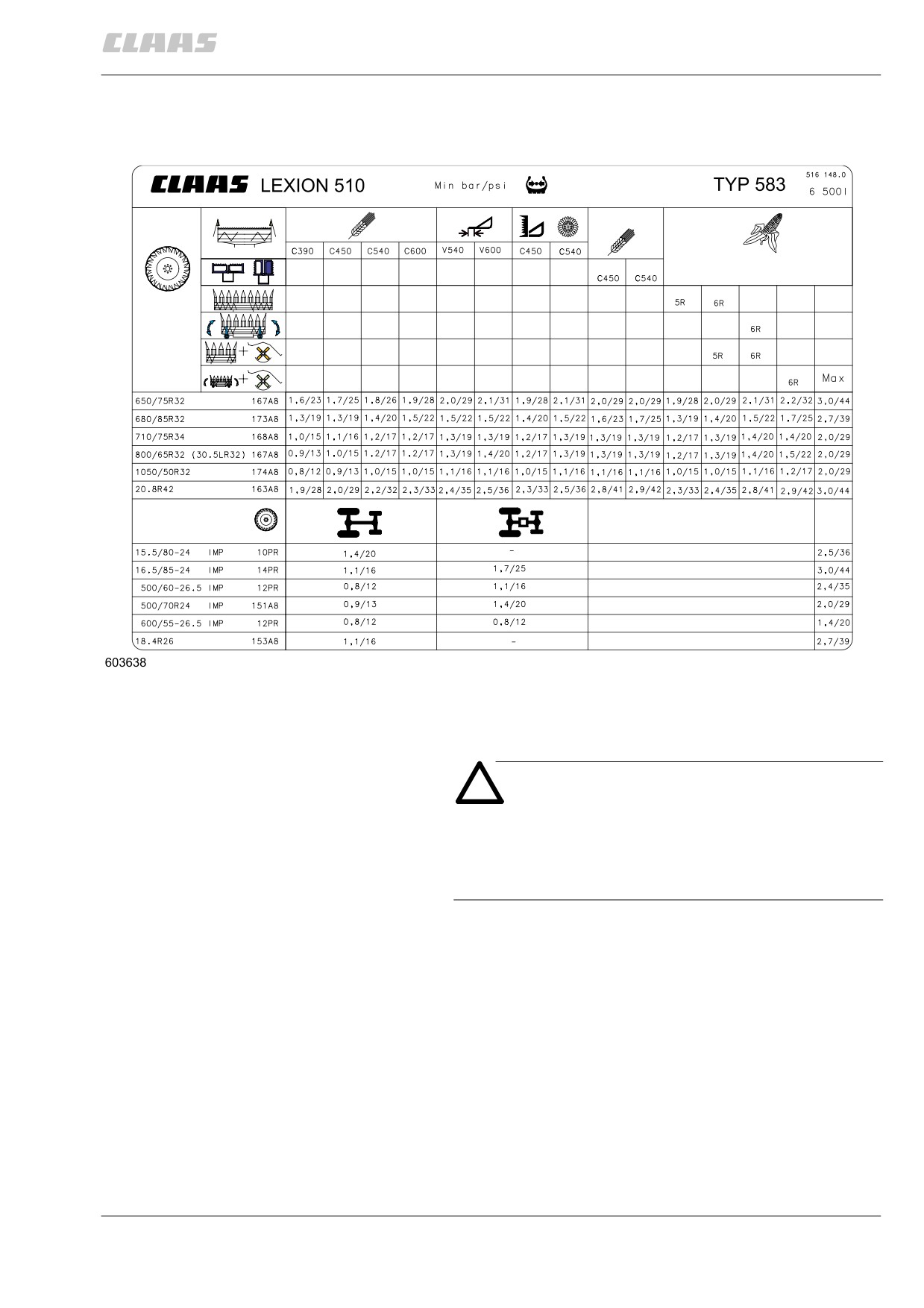

шины и давление воздуха
шины и давление воздуха
5.2.5
клаас лексион 530 / 520
моменты затяжки болтов
крепления колес
ведущий мост
внимание!
болты крепления колес м 22 х 1,5 и гайки
колес с покрытием дDacromet“
(серебристо-серого цвета) допоскается
затягивать только с моментом 700 нм.
управляемый мост,
болты крепления колес м 18 х 1,5
переставляемый и неподвижный
и гайки со сферическим буртиком
= 325 нм
или гайки с плоским буртиком
с кольцом Limes
= 260 нм
управляемый ведущий мост
болты крепления колес м 20 х 1,5
и гайки с буртиком с кольцом Limes
или гайки со сферическим буртиком
= 500 нм
5.2.6
клаас лексион 530 / 520

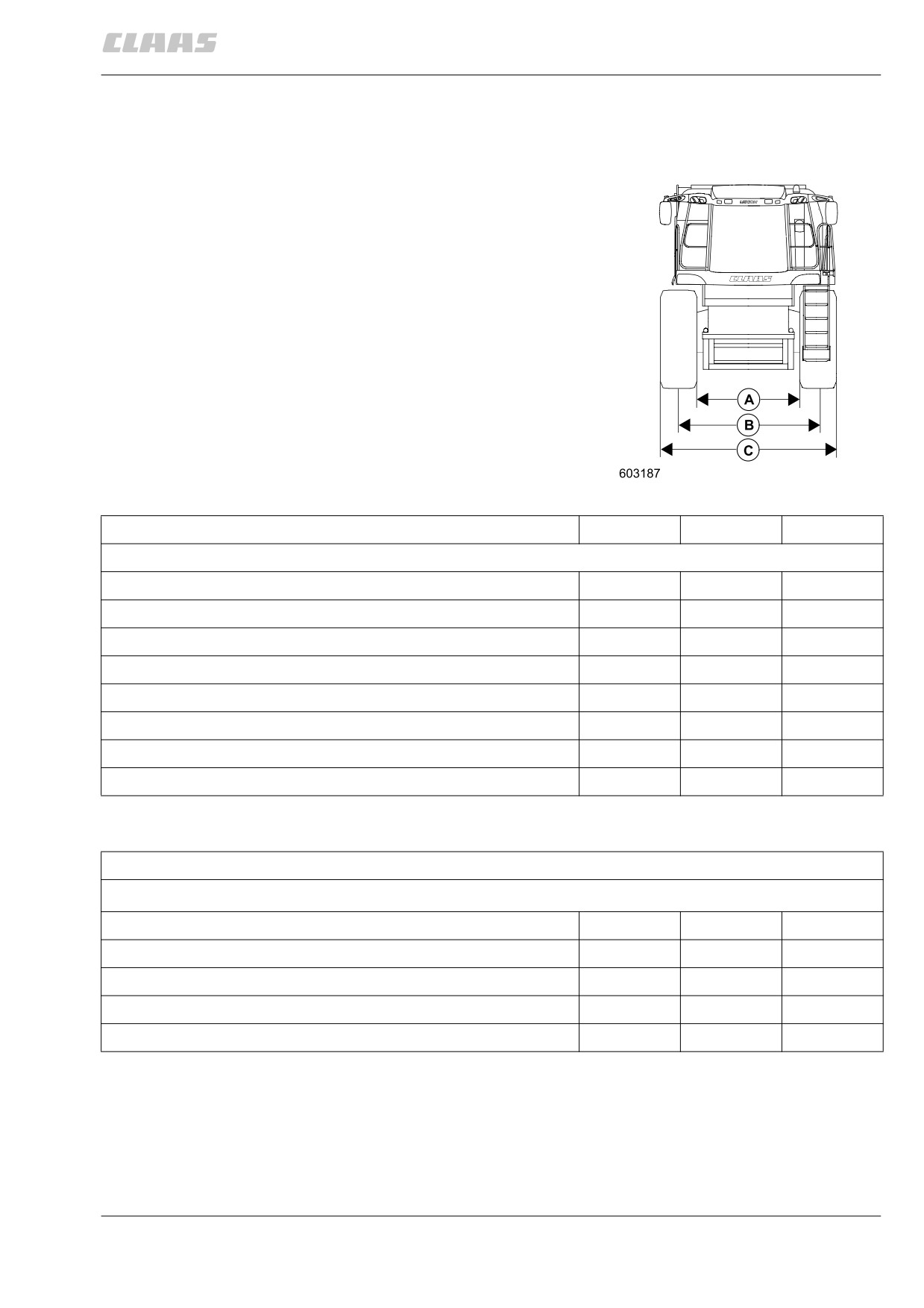

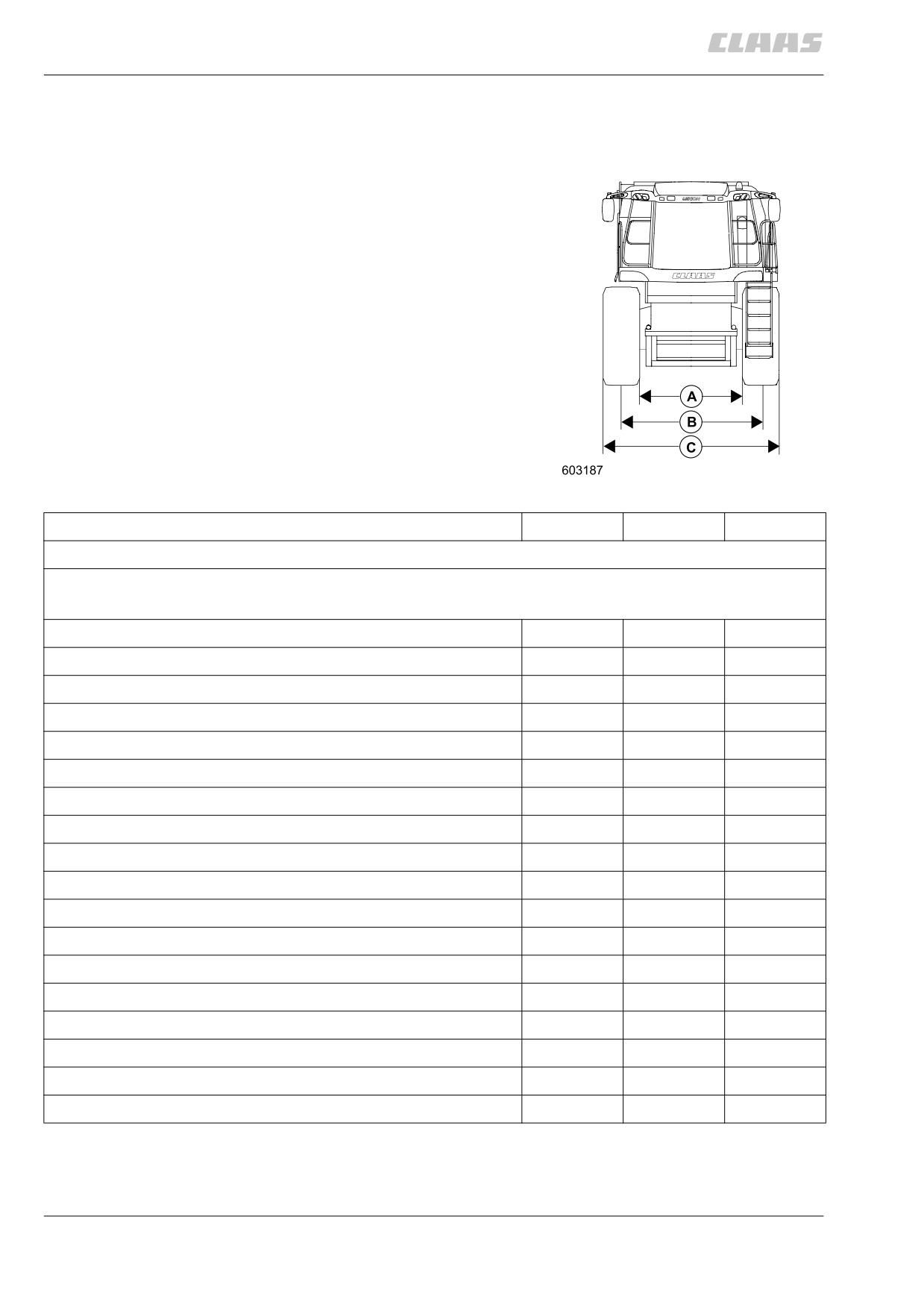

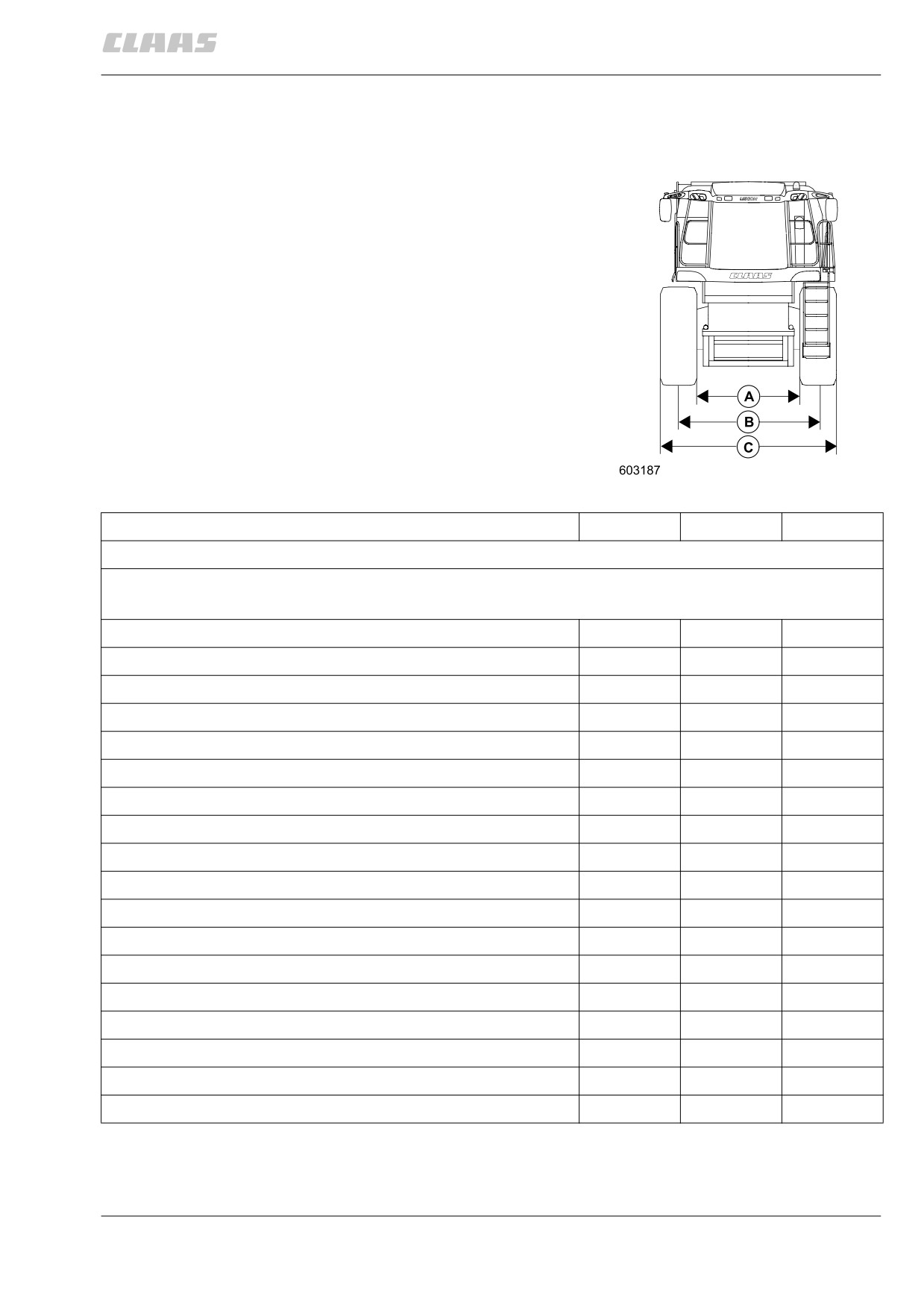

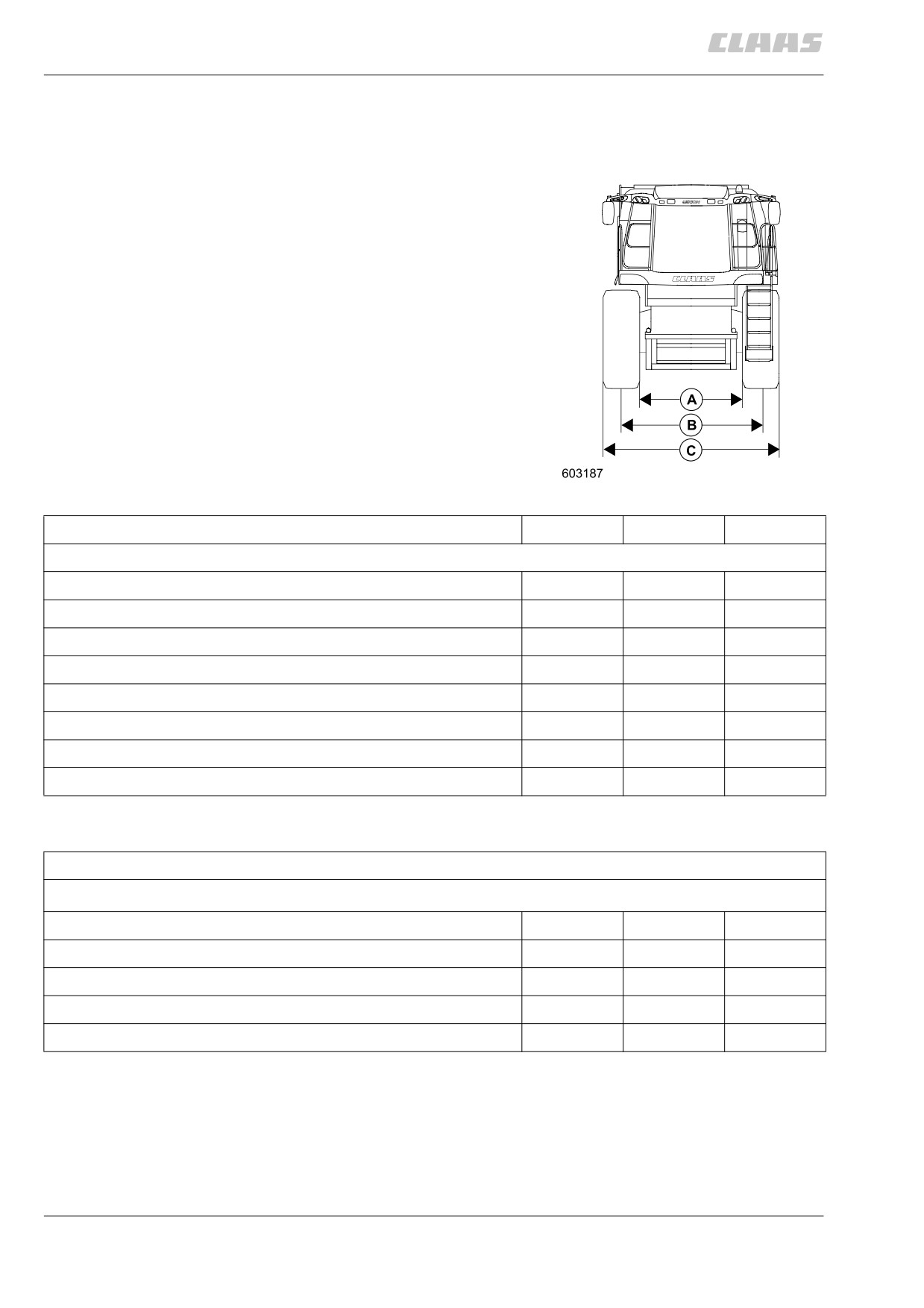

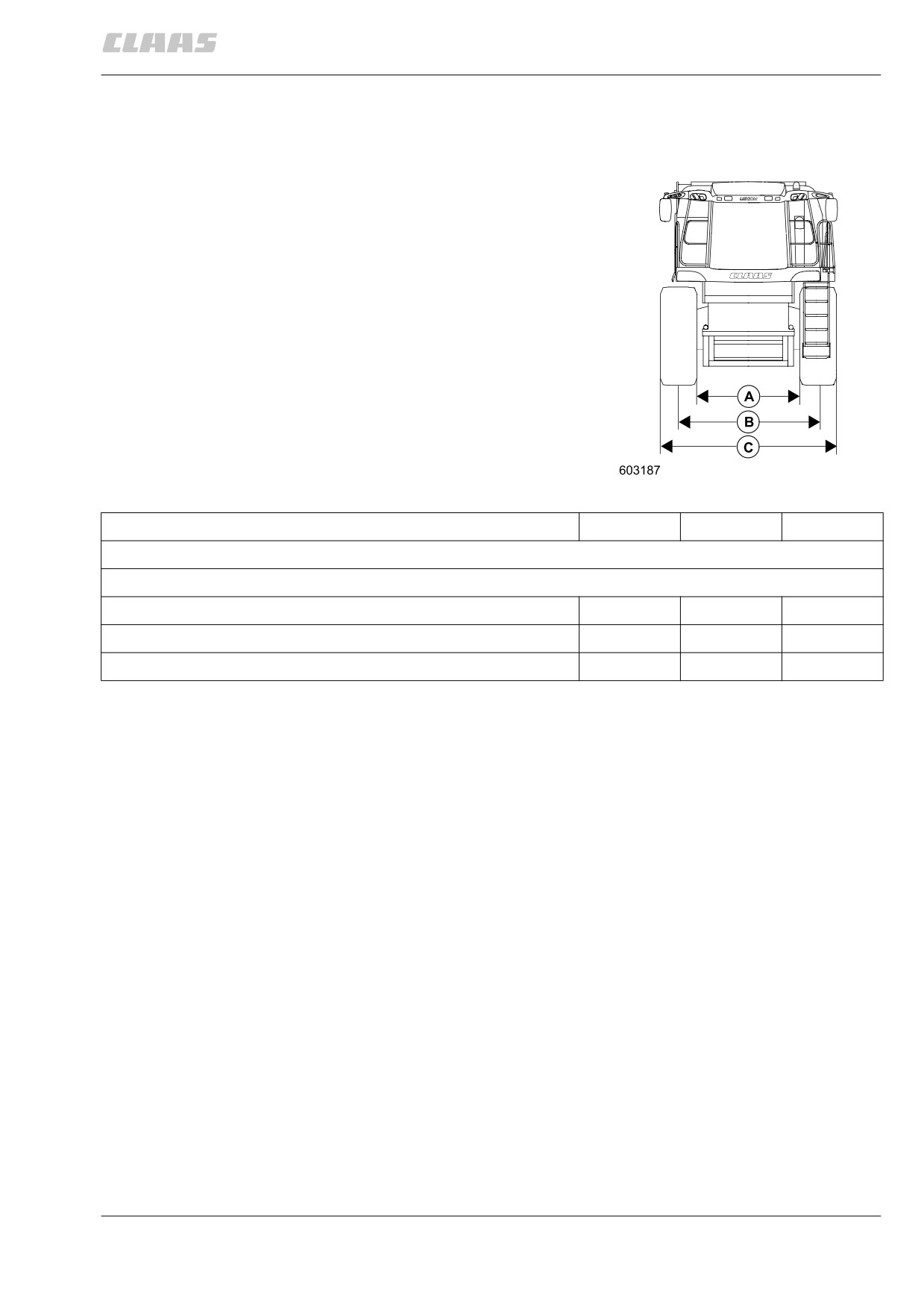

размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
опции комплекта шин
A
B
C
ведущий мост
650/75 R32 R1 (24.5R32)
1866 мм
2543 мм
3220 мм
680/85 R32 R1
1866 мм
2543 мм
3220 мм
30.5 LR32 R1
1915 мм
2703 мм
3490 мм
800/65 R32 R1
1900 мм
2753 мм
3600 мм
900/60 R32 R1
1870 мм
2753 мм
3630 мм
1050/50 R32 R1*
1913 мм
3033 мм
4153 мм
710/75 R34 R1
1893 мм
2653 мм
3413 мм
стальной полугосеничный движитель
2000 мм
2900 мм
3800 мм
* только с внутренним распорным элементом 150 мм
опции управляемого моста
5)
6)
управляемый ведущий мост — фланцевая ширина 2,60 м
/ 2,75 м
5)
16.6/85 - 24 IMP
2211 мм
2700 мм
3189 мм
6)
16.6/85 - 24 IMP
2361 мм
2850 мм
3339 мм
5)
500/70 R24 IMP
2210 мм
2680 мм
3199 мм
6)
500/70 R24 IMP
2360 мм
2830 мм
3349 мм
600/55 - 26.5 IMP 6)
2011 мм
2834 мм
3657 мм
5.2.7
клаас лексион 530 / 520
размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
опции комплекта шин
A
B
C
опции управляемого моста
перемещаемый управляемый мост 7 т —
1)
3)
4)
фланцевая ширина 2,54
м
/ 2,69
м 2)
/ 2,84 м
/ 2,99 м
1)
15.5/80 - 24 IMP
2130 мм
2561 мм
2992 мм
2)
15.5/80 - 24 IMP
2280 мм
2711 мм
3142 мм
3)
15.5/80 - 24 IMP
2430 мм
2861 мм
3292 мм
4)
15.5/80 - 24 IMP
2589 мм
3011 мм
3442 мм
1)
16.5/85 - 24 IMP
2201 мм
2690 мм
3179 мм
2)
16.6/85 - 24 IMP
2351 мм
2840 мм
3329 мм
3)
16.5/85 - 24 IMP
2501 мм
2990 мм
3479 мм
4)
16.5/85 - 24 IMP
2651 мм
3140 мм
3629 мм
1)
500/70 R 24 IMP
2125 мм
2609 мм
3199 мм
2)
500/70 R 24 IMP
2275 мм
2759 мм
3340 мм
3)
500/70 R 24 IMP
2425 мм
2909 мм
3499 мм
4)
500/70 R 24 IMP
2575 мм
3059 мм
3649 мм
600/55 - 26.5 IMP 2)
2172 мм
2830 мм
3488 мм
600/55 - 26.5 IMP 3)
2472 мм
3130 мм
3780 мм
600/55 - 26.5 IMP 4)
2472 мм
3130 мм
3780 мм
2)
480/80 R26 IMP
2298 мм
2830 мм
3362 мм
3)
480/80 R26 IMP
2448 мм
2980 мм
3512 мм
4)
480/80 R26 IMP
2598 мм
3130 мм
3662 мм
5.2.8
клаас лексион 530 / 520
размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинам
опции комплекта шин
A
B
C
опции управляемого моста
неподвижный управляемый мост 7 т — фланцевая ширина 2,54 м
15.5/80 - 24 IMP
2130 мм
2561 мм
2992 мм
16.5/85 - 24 IMP
2202 мм
2690 мм
3179 мм
500/70 R 24 IMP
2105 мм
2609 мм
3199 мм
база комбайна
3730 мм
дорожный просвет
до лапы
430 мм*
элеватора
* в зависимости от изготовителя
шин возможны отклонения
до 50 мм.
диаметр поворота
влево
18480 мм
по дин 70020
вправо
18330 мм
5.2.9
клаас лексион 530 /520

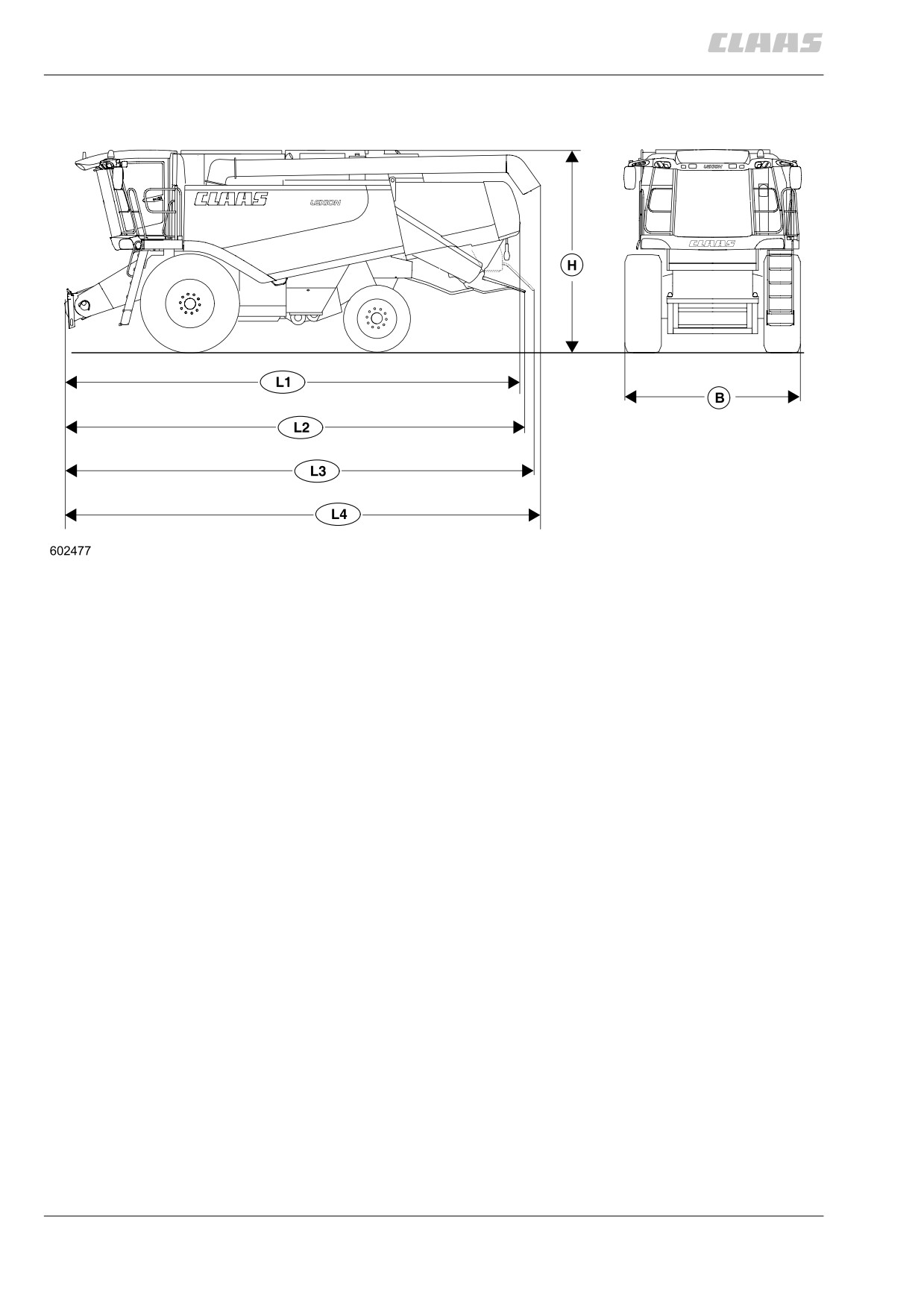

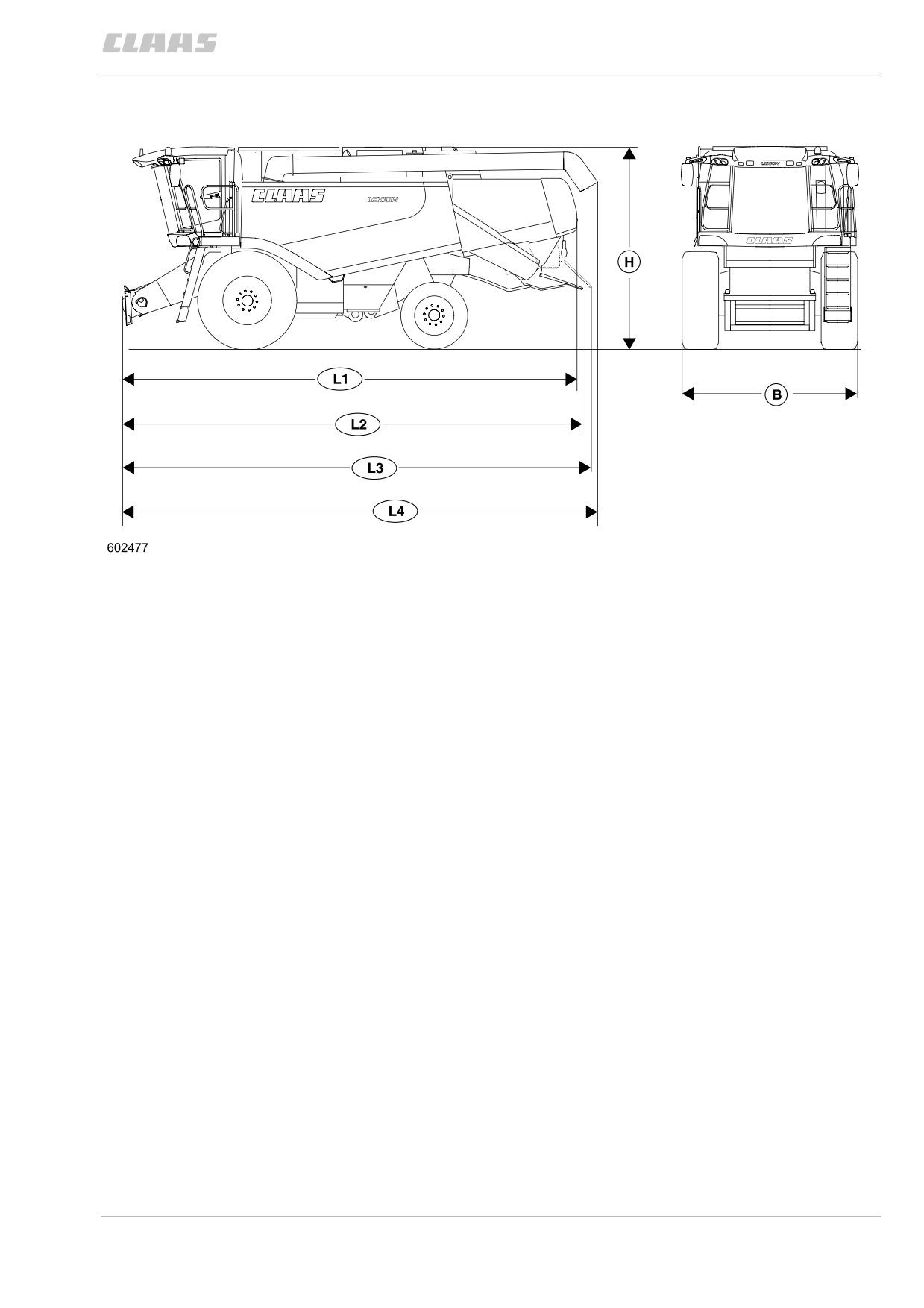

транспортное положение / рабочее положение
транспортное
рабочее
положение
положение
ширина в
без приставки
— см. стр. 5.2.7, размеры комбайна
3220 мм
—
с жаткой или приставкой для сбора кукурузы
— см. руководство по эксплуатации приставок
высота н
верхний край зернового бункера:
лексион 530
8600 л
3870 мм
4490 мм
лексион 520
7800 л
3870 мм
4495 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, короткой
—
3960 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, длинной
—
4170 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, особо длинной
—
4280 мм
длина
базисная машина
(высота нижней кромки наклонной камеры 500 мм)
L1
до задней кромки кожуха вывода соломы
8780 мм
—
L2
до задней кромки защитного кожуха соломорезки
8890 мм
—
L3
до задней кромки защитной скобы разбрасыв. соломы
9060 мм
—
L4
до задней кромки насадки выгрузной трубы зернового
—
бункера, особо длинной
9200 мм
с жаткой 4,5 м, складной
с жаткой, складной
11420 мм
—
размер в сборе от оси управляемого колеса
3490 мм
—
с жаткой 5,4 м, складной
с жаткой, складной
12020 мм
—
размер в сборе от оси управляемого колеса
4120 мм
—
5.2.10
клаас лексион 530 /520
транспортное
рабочее
положение положение
длина
с Conspeed
размер в сборе от оси управляемого колеса
3700 мм
—
с 6-рядным Conspeed
11540 мм
—
размер в сборе от оси управляемого колеса
3820 мм
—
с 8-рядным Conspeed
11670 мм
—
все размеры длины до задней кромки кожуха вывода
соломы
приставки — вес, размеры
см. руководство по эксплуатации приставок
5.2.11
клаас лексион 510
комбайн для определения технических данных был оснащен 6-цилиндровым двигателем,
полным топливным баком, кабиной с водителем и шинами: 800/65 R 32 167 A8 R1
и 16.5/85 - 24 - 10 PR.
жатка
технические данные жаток — см. руководство по эксплуатации джатки лексион“.
регулирование высоты
электрогидравлическое
высота среза
— жатка с автоконтуром
от -595 мм до макс. +1440 мм*
— жатка без автоконтура
от -625 мм до макс. +1410 мм*
высота выемки
(нижний край полозьев жатки)
— жатка с автоконтуром
980 мм* с амортизаторами жатки
1270 мм* с заблокированными амортизаторами
жатки
— жатка без автоконтура
950 мм* с амортизаторами жатки
1240 мм* с заблокированными амортизаторами
жатки
* в зависимости от изготовителя шин
возможны отклонения до -50 мм
наклонная камера
цепной транспортер
муфта жатки
с электрогидравлическим управлением
молотильные органы
лоток для улавливания камней
серийно
подбарабанье
электрогидравлическое изменение момента,
ширина 1420 мм
— входное подбарабанье
3 сменных сегмента
для зерновых или подобных им культур:
7 планок, 6 рядов отверстий, проволока N10, 10 x 35
для кукурузы или подобных ей культур:
без планок, 6 рядов отверстий 19 х 40
удаление остей
— главное подбарабанье
1 вворачиваемый молотильный сегмент, состоящий
из 2-х частей
— входное подбарабанье
2 подключаемые пластины удаления остей
главное подбарабанье
3 планки, 3 ряда отверстий 12 х 32 (вход. подбараб.)
проволочное подбарбанье N18, 13 планок, 13 рядов
отверстий
проволочное подбарбанье N10, 13 планок, 13 рядов
отверстий
предварительный оскоритель
лопастной барабан ∅ 450 мм
с изнашивающимися колпаками
молотильный барабан
ширина 1400 мм
диаметр 600 мм
8 бил (соединенных резьбой), 6 оснований
5.3.1
клаас лексион 510
привод
регулируемый клиноременный привод:
скорость плавно регулируется
от 500 до 1150 об/мин
— двухступенчатый регулируемый
скорость бесступенчато:
привод
1-я ступень от 500 до 1150 об/мин
(дополнительная оснастка)
2-я ступень от 210 до 483 об/мин
муфта молотилки
ременная муфта, электрогидравлическое
управление
соломотряс
состоящий из клавишного соломотряса
количество клавиш
5
количество валов соломотряса
2
площадь соломотряса
6,25 м2
поверхность отделения
8,23 м2
многопальцевая сепарационная
барабан с 35 пальцами
система
чистка
чистка напором воздуха
сферический вентилятор
количество воздуха
бесступенчатое регулирование скорости вращения,
с электрическим управлением
решетный стан
вентилируемая ступень падения на стрясной доске,
пластины ступени можно вытягивать вперед
— стандартный решетный стан
разделенный
— трехмерный решетный стан
динамическая компенсация на косогоре, действует
(оснащение по выбору)
в трех измерениях
верхнее решето
пластинчатое решето с длинными губками
нижнее решето
пластинчатое решето с короткими губками
общая площадь решет
4,40 м2
сходовый продукт
возврат к предварительному оскорителю
зерновой бункер
емкость
7300 л (ок. 5,7 т пшеницы)
выгрузная труба
гидравлически поворачиваемая /
с электрогидравлическим управлением
5.3.2
клаас лексион 510
Motor
лексион 510
CATERPILLAR 3126 B
рабочий обьем [литров]
7,2
+20
верхн. обороты холостой нагрузки
2184
-30
[об/мин]
номинальная скорость вращения
2100
[об/мин]
средние обороты холостого хода
1500
(1/2) [об/мин.]
нижние обороты холостого хода
1200 ± 20
[об/мин]
пониженные обороты [об/мин]
на 3-й передаче при 20 км/час
1522 ± 10
пониженные обороты [об/мин]
на 3-й передаче при 25 км/час
1903 ± 10
мощность двигателя при
2100 об/мин
номинальном числе оборотов
мощность (EWG 80/1296) квт (л.с.)
173 (235)
мощность (ECE R 24)
162 (220)
охлаждающая жидкость
ок. 50,0 литров
генератор
160 A / 12 в
топливный бак
12 в, 143 ампер-часа
рабочий обьем [литров]
600 литров
5.3.3
клаас лексион 510
привод движения
гидростатический, управляется регулировочным
рычагом на правом подлокотнике сиденья водителя
коробка передач
по 3 ступени для движения вперед и назад
1-я и 2-я ступени = рабочие ступени
3-я ступень
= для движения по дорогам
скорость движения
коробка передач
при шинах 710/75 R 34 и 680/85 R32
1. от 0 до
8,3 км/час
2. от 0 до 13,3 км/час
3. от 0 до 21,0 км/час
(от 0 до 26,0 км/час)
коробка передач
при шинах 800/65 R и 650/75 R32
1. от 0 до
7,8 км/час
2. от 0 до 12,6 км/час
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
коробка передач
при шинах 1050/50 R 32 и 960/60 R32
1. от 0 до
7,8 км/час
2. от 0 до 12,6 км/час
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
скорости движения в скобках действительны лишь
для определенных стран.
для стран с ограничением скорости до 20 км/час
привод движения отрегулирован соответствующим
образом.
коробка передач
при стальном полугосеничном движителе
1. от 0 до
3,1 км/час
2. от 0 до
5,1 км/час
3. от 0 до 12,1 км/час
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
привод ведущих колес
главная передача полностью в масл. ванне
рулевое управление
гидростатическое
тормоза
ножной тормоз
гидравл. управляемые диск. тормоза, выполненные
также в виде торм. для отд. колес
стояночный тормоз
механический барабанный тормоз с ножным
управлением, независимый
5.3.4
клаас лексион 510
шины и давление воздуха
моменты затяжки болтов
крепления колес
ведущий мост
внимание!
болты крепления колес м 22 х 1,5 и гайки
колес с покрытием дDacromet“
(серебристо-серого цвета) допоскается
затягивать только с моментом 700 нм.
управляемый мост,
болты крепления колес м 18 х 1,5
переставляемый и неподвижный
и гайки со сферическим буртиком
= 325 нм
или гайки с плоским буртиком
с кольцом Limes
= 260 нм
управляемый ведущий мост
болты крепления колес м 20 х 1,5
и гайки с буртиком с кольцом Limes
или гайки со сферическим буртиком
= 500 нм
5.3.5
клаас лексион 510
размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
опции комплекта шин
A
B
C
ведущий мост
650/75 R32 R1 (24.5 R32)
1866 мм
2543 мм
3220 мм
680/85 R32 R1
1866 мм
2543 мм
3220 мм
30.5 LR32 R1
1915 мм
2703 мм
3490 мм
800/65 R32 R1
1900 мм
2753 мм
3600 мм
900/60 R32 R1
1870 мм
2753 мм
3640 мм
1050/50 R32 R1*
1913 мм
3033 мм
4153 мм
710/75 R34 R1
1893 мм
2653 мм
3413 мм
стальной полугосеничный движитель
2000 мм
2900 мм
3800 мм
* только с внутренним распорным элементом 150 мм
опции управляемого моста
5)
6)
управляемый ведущий мост — фланцевая ширина 2,60 м
/ 2,75 м
5)
16.5/85 - 24 IMP
2211 мм
2700 мм
3189 мм
6)
16.5/85 - 24 IMP
2361 мм
2850 мм
3339 мм
5)
500/70 R24 IMP
2210 мм
2680 мм
3199 мм
6)
500/70 R24 IMP
2360 мм
2830 мм
3349 мм
600/55 - 26.5 IMP 6)
2252 мм
2852 мм
3500 мм
5.3.6
клаас лексион 510
размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
опции комплекта шин
A
B
C
опции управляемого моста
перемещаемый управляемый мост 7 т —
1)
3)
4)
фланцевая ширина 2,54
м
/ 2,69
м 2)
/ 2,84 м
/ 2,99 м
1)
15.5/80 - 24 IMP
2130 мм
2561 мм
2992 мм
2)
15.5/80 - 24 IMP
2280 мм
2711 мм
3142 мм
3)
15.5/80 - 24 IMP
2430 мм
2861 мм
3292 мм
4)
15.5/80 - 24 IMP
2589 мм
3011 мм
3442 мм
1)
16.5/85 - 24 IMP
2201 мм
2690 мм
3179 мм
2)
16.5/85 - 24 IMP
2351 мм
2840 мм
3329 мм
3)
16.5/85 - 24 IMP
2501 мм
2990 мм
3479 мм
4)
16.5/85 - 24 IMP
2651 мм
3140 мм
3629 мм
1)
500/70 R 24 IMP
2125 мм
2609 мм
3199 мм
2)
500/70 R 24 IMP
2275 мм
2759 мм
3340 мм
3)
500/70 R 24 IMP
2425 мм
2909 мм
3499 мм
4)
500/70 R 24 IMP
2575 мм
3059 мм
3649 мм
2)
600/55 - 26.5 IMP
2172 мм
2830 мм
3488 мм
3)
600/55 - 26.5 IMP
2322 мм
2980 мм
3638 мм
4)
600/55 - 26.5 IMP
2472 мм
3130 мм
3780 мм
2)
480/80 R 26 IMP
2298 мм
2830 мм
3362 мм
3)
480/80 R 26 IMP
2448 мм
2980 мм
3512 мм
4)
480/80 R 26 IMP
2598 мм
3130 мм
3662 мм
5.3.7
содержание .. 3 4 5 6 ..
