Комбайн зерноуборочный CLAAS LEXION 560/550, 540/540C, 530/520/510. Руководство - часть 4
50
76
77

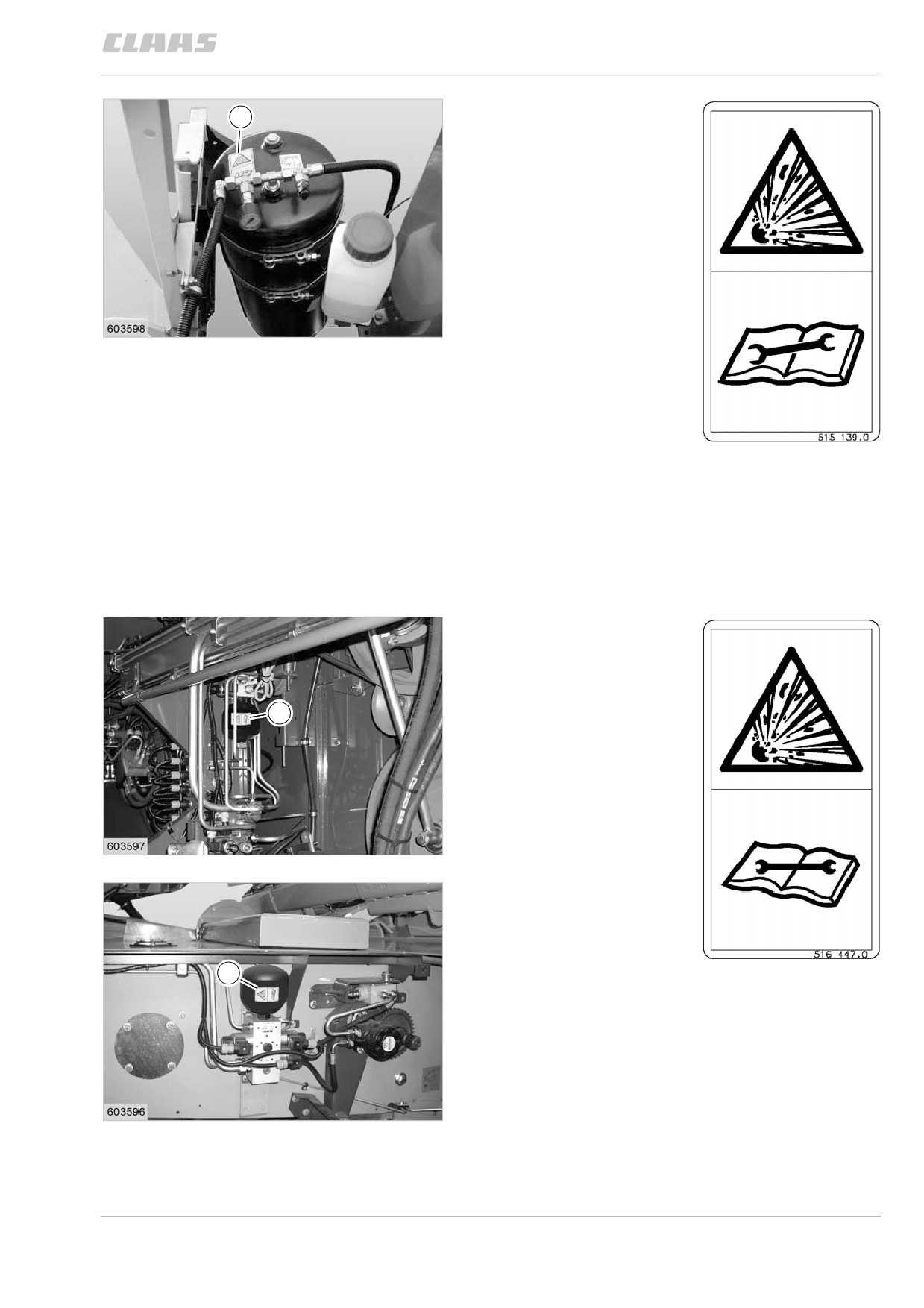

0515 139.0 (50)
на гидроаккумуляторе имеется давление
газа и масла. снятие и ремонт выполнять
только по инструкции, приведенной
в техническом справочнике.
(рис. 76, 77)
50
78
50
80
0516 447.0 (50)
на гидроаккумуляторе имеется давление
газа и масла. снятие и ремонт выполнять
только по инструкции, приведенной
в техническом справочнике.
(рис. 78, 79, 80)
79
4.2.23
53
81
82

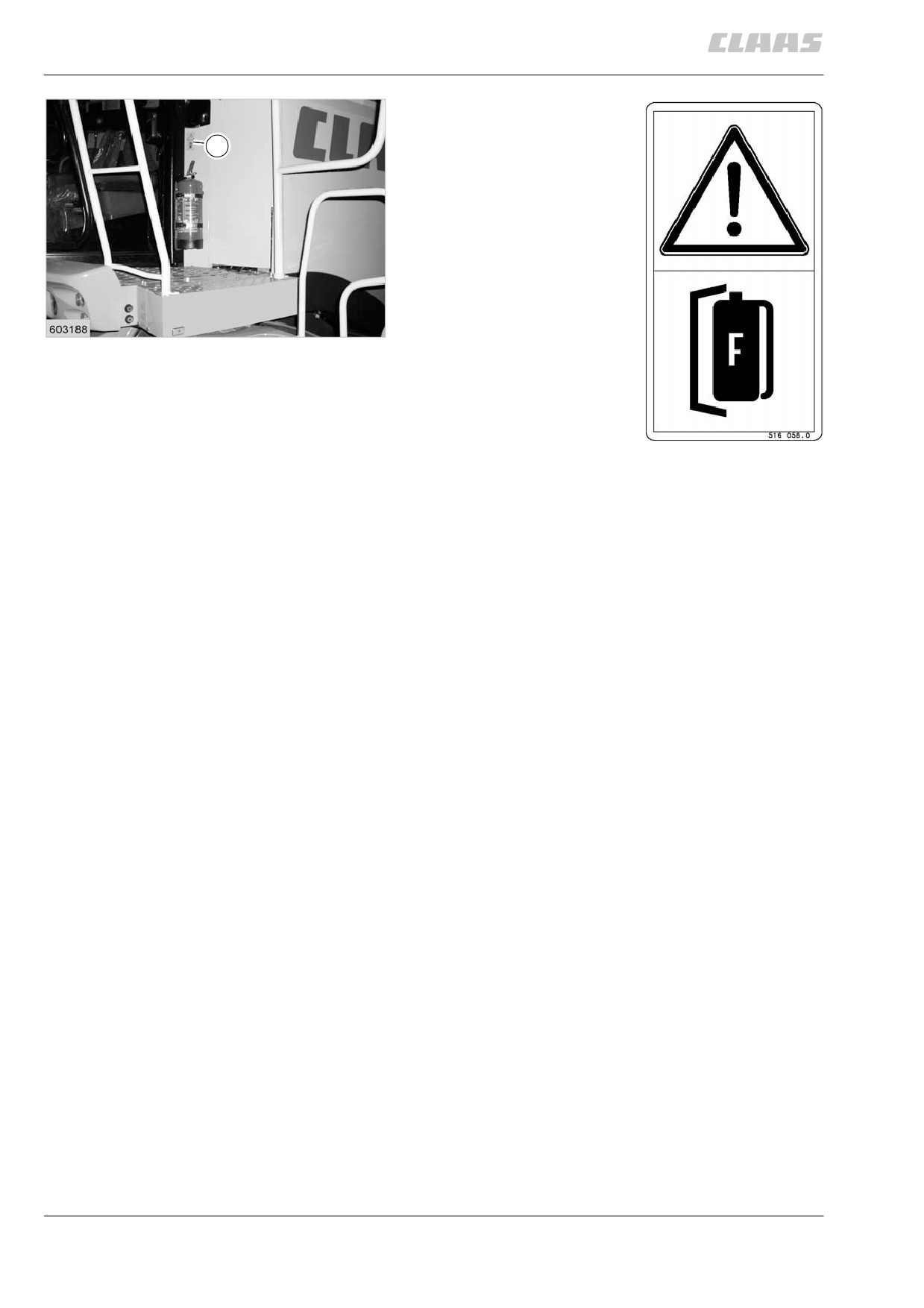

0516 058.0 (53)
поск машины в эксплуатацию разрешен
только при наличии соответствующего
огнетушителя.
(рис. 81, 82)
4.2.24
5
клаас лексион 560 / 550 / 540 / 540 C
комбайн для определения технических данных был оснащен 6-цилиндровым двигателем,
полным топливным баком, кабиной с водителем и шинами: 800/65 R 32 167 A8 R1
и 16.5/85 - 24 - 14 PR.
жатка
технические данные жаток — см. руководство по эксплуатации джатки лексион“.
регулирование высоты
электрогидравлическое
высота среза
— жатка с автоконтуром
от -595 мм до макс. +1440 мм*
— жатка без автоконтура
от -625 мм до макс. +1410 мм*
высота выемки
(нижний край полозьев жатки)
— жатка с автоконтуром
980 мм* с амортизаторами жатки
1270 мм* с заблокированными амортизаторами
жатки
— жатка без автоконтура
950 мм* с амортизаторами жатки
1240 мм* с заблокированными амортизаторами
жатки
* в зависимости от изготовителя шин
возможны отклонения до -50 мм
наклонная камера
цепной транспортер
муфта жатки
с электрогидравлическим управлением
молотильные органы
лоток для улавливания камней
серийно
подбарабанье
электрогидравлическое изменение момента,
ширина 1700 мм
— входное подбарабанье
3 сменных сегмента
для зерновых или подобных им культур:
7 планок, 6 рядов отверстий, проволока N10,10 x 35
для кукурузы или подобных ей культур:
без планок, 6 рядов отверстий 19 х 40
удаление остей
— главное подбарабанье
1 вворачиваемый молотильный сегмент, состоящий
из трех частей
— входное подбарабанье
2 подключаемые пластины удаления остей
главное подбарабанье
3 планки, 3 ряда отверстий 12 х 32 (вход. подбараб.)
проволочное подбарбанье N18, 13 планок, 13 рядов
отверстий
проволочное подбарбанье N10, 13 планок, 13 рядов
отверстий
предварительный оскоритель
лопастной барабан ∅ 450 мм
с изнашивающимися колпаками
молотильный барабан
ширина 1680 мм
диаметр 600 мм
8 бил (соединенных резьбой), 7 оснований
5.1.1
клаас лексион 560 / 550 / 540 / 540 C
привод
регулируемый клиноременный привод:
скорость плавно регулируется
от 395 до 1150 об/мин
— двухступенчатый регулируемый
скорость бесступенчато:
привод
1-я ступень от 395 до 1150 об/мин
(дополнительная оснастка)
2-я ступень от 166 до 483 об/мин
муфта молотилки
ременная муфта, электрогидравлическое
управление
соломотряс
состоящий из клавишного соломотряса
количество клавиш
6
количество валов соломотряса
2
площадь соломотряса
7,48 м2
поверхность отделения
9,85 м2
многопальцевая сепарационная
барабан с 44 пальцами
система
чистка
чистка напором воздуха
радиальный вентилятор, из 6-и частей
количество воздуха
бесступенчатое регулирование скорости вращения,
с электрическим управлением
решетный стан
вентилируемая ступень падения на стрясной доске,
пластины ступени можно вытягивать вперед
— стандартный решетный стан
разделенный
— трехмерный решетный стан
динамическая компенсация на косогоре, действует
(оснащение по выбору)
в трех измерениях
верхнее решето
пластинчатое решето с длинными губками
нижнее решето
пластинчатое решето с короткими губками
общая площадь решет
5,80 м2
сходовый продукт
возврат к предварительному оскорителю
зерновой бункер
емкость
лексион 560
10500 л (ок. 8,2 т пшеницы)
лексион 550
9600 л (ок. 7,5 т пшеницы)
лексион 540
8600 л (ок. 6,7 т пшеницы)
лексион 540 C
8100 л (ок. 6,3 т пшеницы)
базис расчета в т = вес литра 780 г/л
выгрузная труба
гидравлически поворачиваемая /
с электрогидравлическим управлением
5.1.2
клаас лексион 560 / 550 / 540 / 540 C
двигатель
лексион 560
лексион 550
CATERPILLAR C-10
CATERPILLAR C-9
рабочий обьем [литров]
10,3
8,8
+20
+20
верхн. обороты холостой нагрузки
2184
-30
2184
-30
[об/мин]
номинальная скорость вращения
2100
2100
[об/мин]
средние обороты холостого хода
1500
1500
(1/2) [об/мин.]
нижние обороты холостого хода
1200 ± 20
1200 ± 20
[об/мин]
пониженные обороты [об/мин]
на 3-й передаче при 20 км/час
1568 ± 10
1568 ± 10
пониженные обороты [об/мин]
на 3-й передаче при 25 км/час
1960 ± 10
1960 ± 10
мощность двигателя при
2100 об/мин
2100 об/мин
номинальном числе оборотов
мощность (EWG 80/1296) квт (л.с.)
266 (362)
249 (339)
мощность (ECE R 24)
250 (340)
236 (321)
охлаждающая жидкость
ок. 40,0 литров
ок. 52,0 литров
генератор
160 A / 12 в
160 A / 12 в
батарея
12 в, 210 ампер-часа
12 в, 210 ампер-часа
топливный бак
800 литров
800 литров
двигатель
лексион 540
лексион 540 C
CATERPILLAR 3126 B
CATERPILLAR 3126 B
рабочий обьем [литров]
7,2
7,2
+20
+20
верхн. обороты холостой нагрузки
2184
-30
2184
-30
[об/мин]
номинальная скорость вращения
2100
2100
[об/мин]
средние обороты холостого хода
1500
1500
(1/2) [об/мин.]
нижние обороты холостого хода
1200 ± 20
1200 ± 20
[об/мин]
пониженные обороты [об/мин]
на 3-й передаче при 20 км/час
1568 ± 10
1568 ± 10
пониженные обороты [об/мин]
на 3-й передаче при 25 км/час
1960 ± 10
1960 ± 10
мощность двигателя при
2100 об/мин
2100 об/мин
номинальном числе оборотов
мощность (EWG 80/1296) квт (л.с.)
221 (301)
203 (276)
мощность (ECE R 24)
210 (286)
191 (260)
охлаждающая жидкость
ок. 50,0 литров
ок. 50,0 литров
генератор
160 A / 12 в
160 A / 12 в
батарея
12 в, 210 ампер-часа
12 в, 210 ампер-часа
топливный бак
800 литров
800 литров
5.1.3
клаас лексион 560 / 550 / 540 / 540 C
привод движения
гидростатический, управляется регулировочным
рычагом на правом подлокотнике сиденья водителя
коробка передач
по 3 ступени для движения вперед и назад
1-я и 2-я ступени = рабочие ступени
3-я ступень
= для движения по дорогам
скорость движения
коробка передач
при шинах 710/75 R 34 и 680/85 R 32
1. от 0 до
7,9 км/час
2. от 0 до 13,0 км/час
3. от 0 до 21,0 км/час
(от 0 до 26,0 км/час)
коробка передач
при шинах 800/65 R и 650/75 R 32
1. от 0 до
7,6 км/час
2. от 0 до 12,3 км/час
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
коробка передач
при шинах 1050/50 R 32 и 900/60 R 32
1. от 0 до
7,6 км/час
2. от 0 до 12,3 км/час
3. от 0 до 20,0 км/час
(от 0 до 25,0 км/час)
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
скорости движения в скобках действительны лишь
для определенных стран.км/час
для стран с ограничением скорости до 20 км/час
привод движения отрегулирован соответствующим
образом.
коробка передач
при стальном полугосеничном движителе
1. от 0 до
3,0 км/час
2. от 0 до
5,0 км/час
3. от 0 до 11,8 км/час
скорость заднего хода составляет примерно 70 %
от скорости движения вперед.
привод ведущих колес
главная передача полностью в масл. ванне
рулевое управление
гидростатическое
тормоза
ножной тормоз
гидравл. управляемые диск. тормоза, выполненные
также в виде торм. для отд. колес
стояночный тормоз
механический барабанный тормоз с ножным
управлением, независимый
5.1.4
клаас лексион 560 / 550 / 540 / 540 C

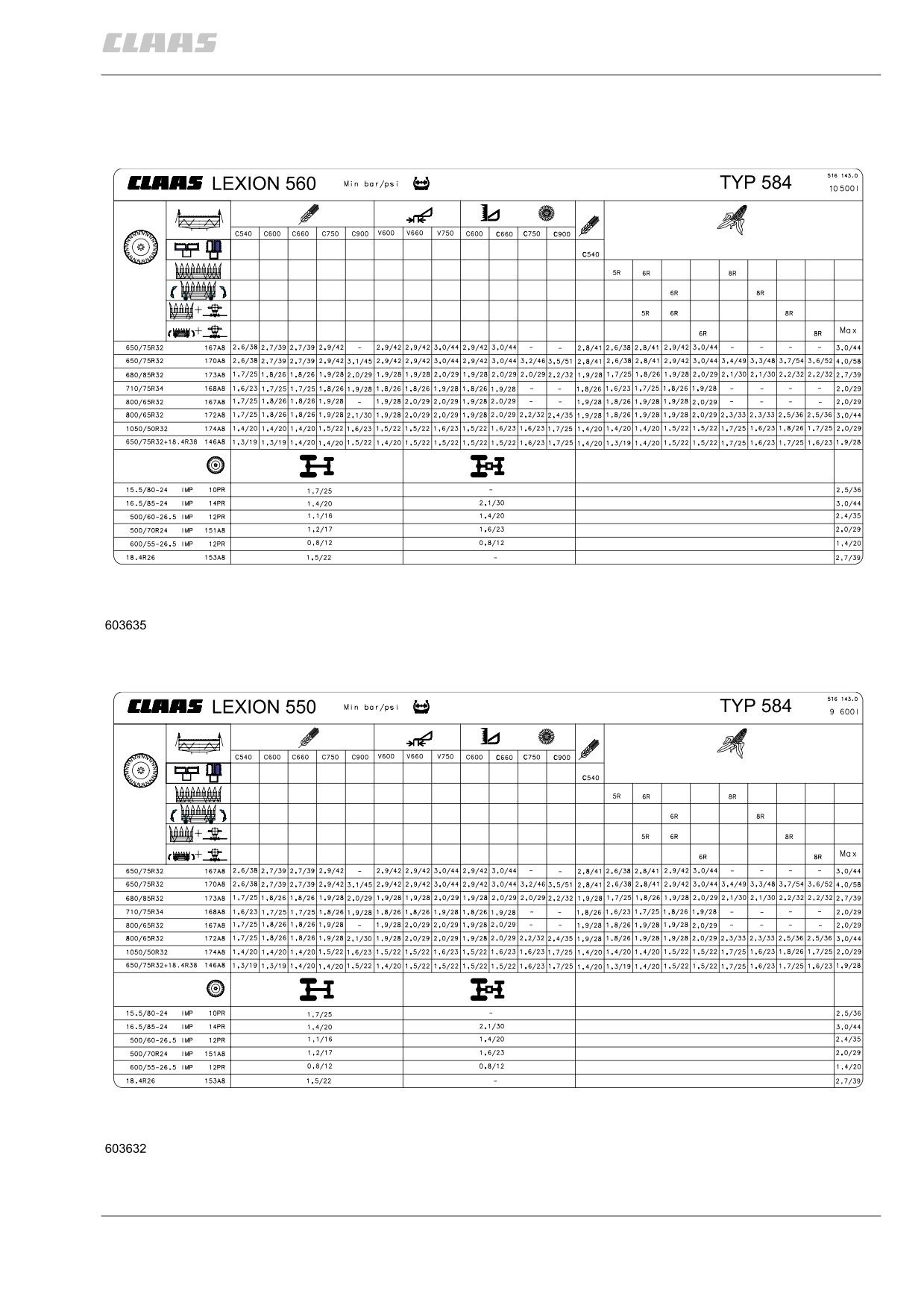

шины и давление воздуха
шины и давление воздуха
5.1.5
клаас лексион 560 / 550 / 540 / 540 C

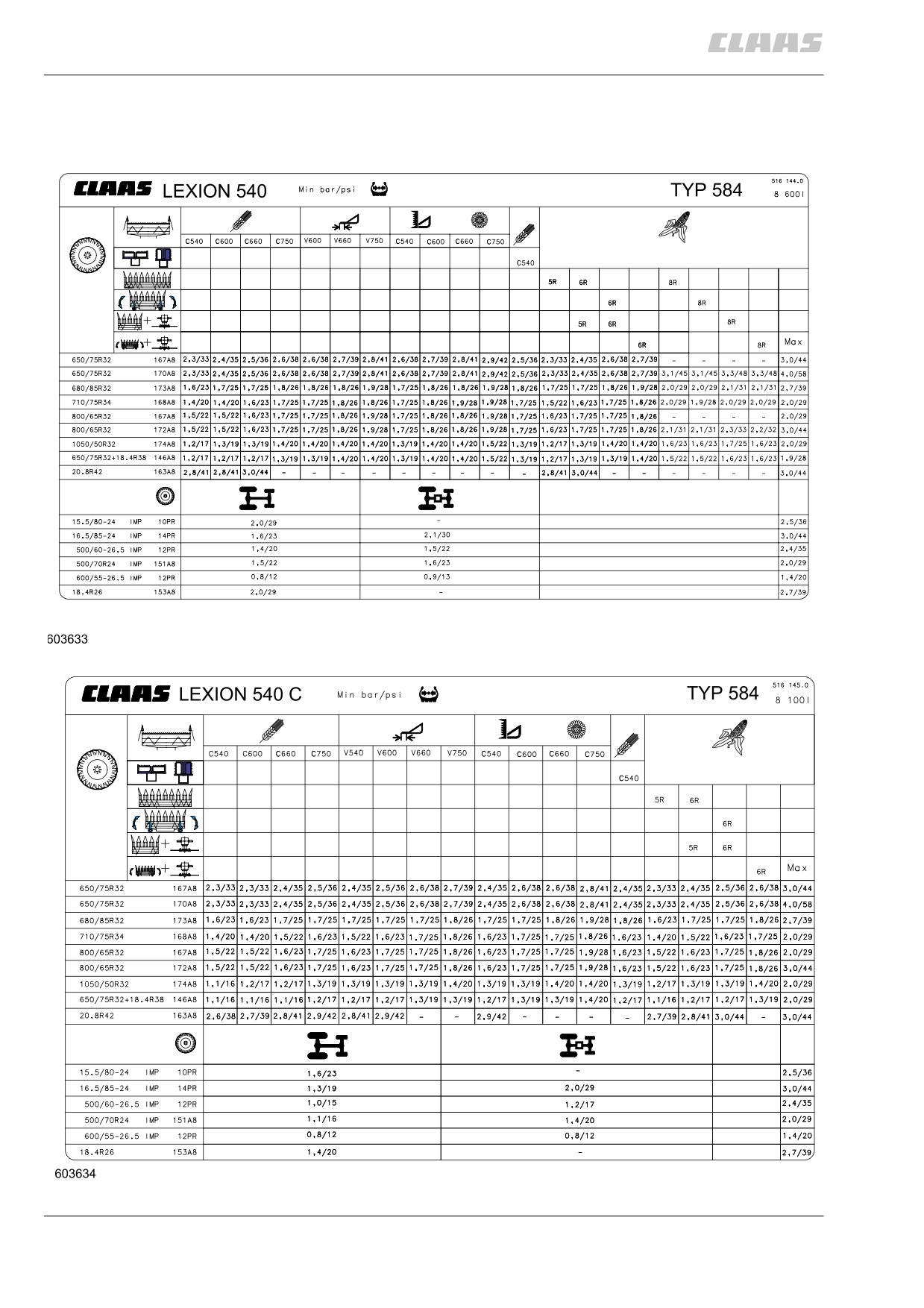

шины и давление воздуха
шины и давление воздуха
5.1.6
клаас лексион 560 / 550 / 540 / 540 C
моменты затяжки болтов
крепления колес
ведущий мост
внимание!
болты крепления колес м 22 х 1,5 и гайки
колес с покрытием дDacromet“
(серебристо-серого цвета) допоскается
затягивать только с моментом 700 нм.
управляемый мост,
болты крепления колес м 18 х 1,5
переставляемый и неподвижный
и гайки со сферическим буртиком
= 325 нм
или гайки с плоским буртиком
с кольцом Limes
= 260 нм
управляемый ведущий мост
болты крепления колес м 20 х 1,5
и гайки с буртиком с кольцом Limes
или гайки со сферическим буртиком
= 500 нм
5.1.7
клаас лексион 560 / 550 / 540 / 540 C

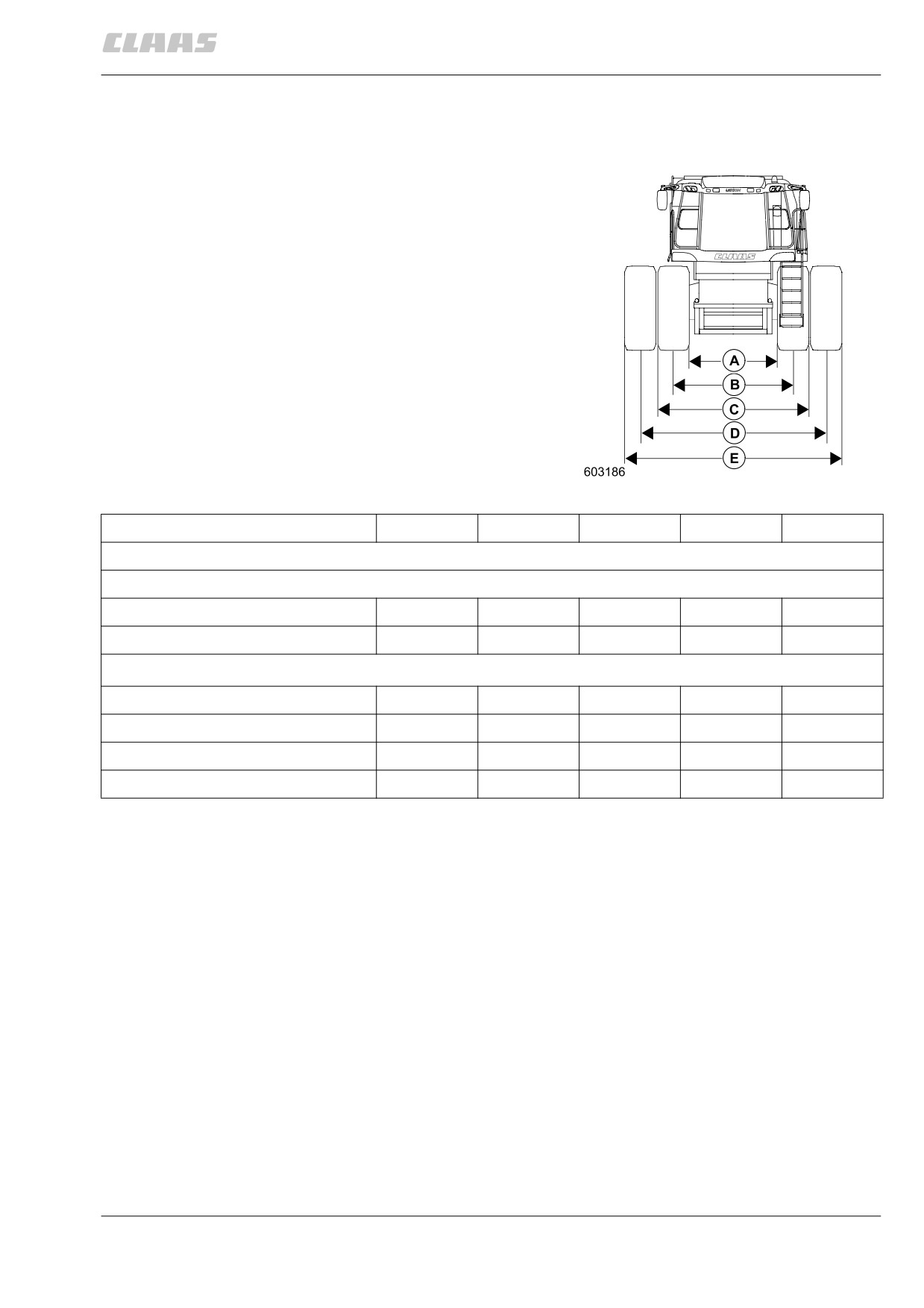

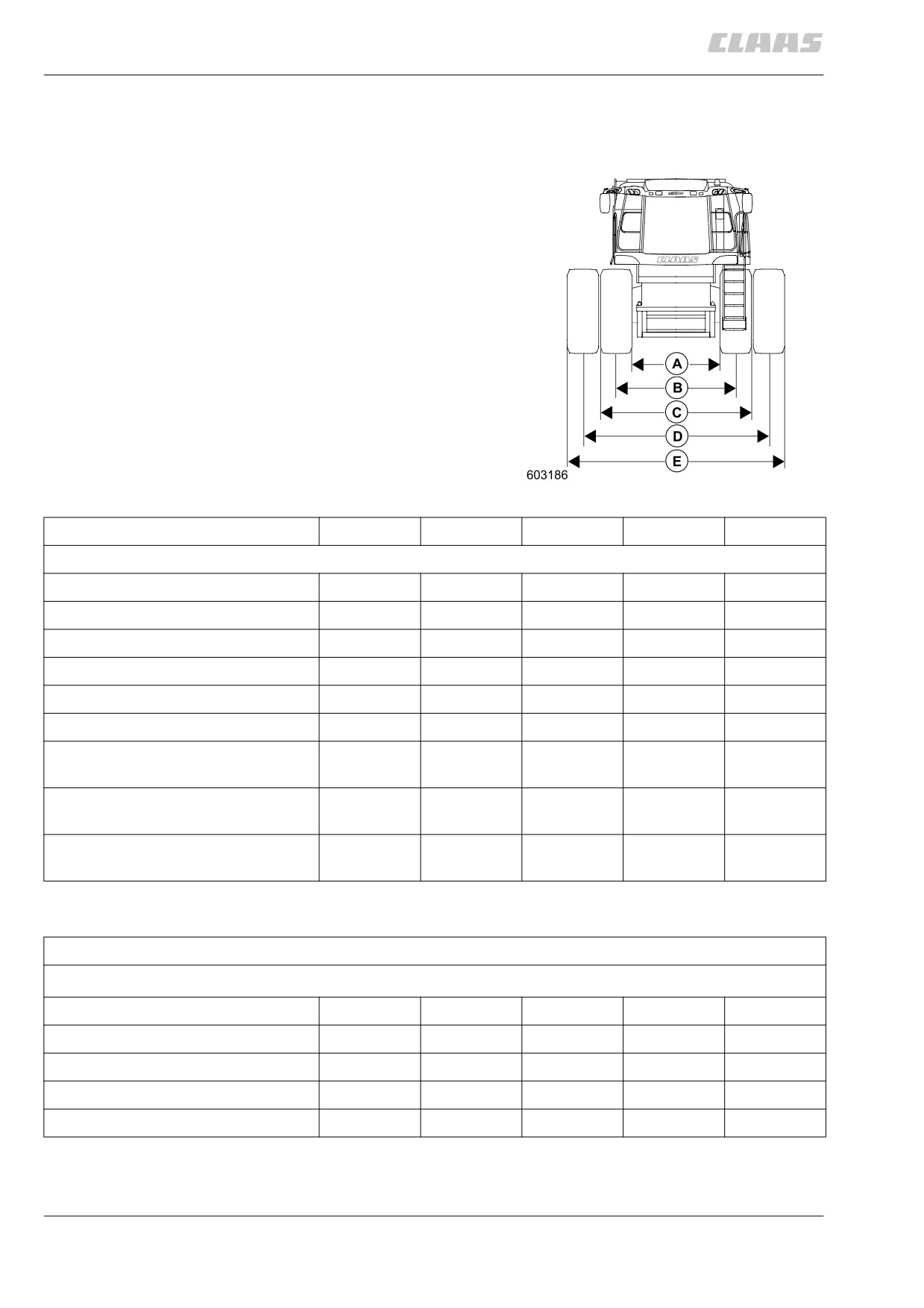

размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
D = ширина колеи в случае двойных шин
E = ширина над наружными двойными шинами
опции комплекта шин
A
B
C
D
E
ведущий мост
650/75 R32 R1
2146 мм
2823 мм
3500 мм
—
—
680/85 R32 R1
2146 мм
2823 мм
3500 мм
—
—
800/65 R32 R1
2170 мм
3033 мм
3896 мм
—
—
900/60 R32 R1
2150 мм
3033 мм
3910 мм
—
—
1050/50 R32 R1*
2193 мм
3313 мм
4433 мм
—
—
710/75 R34 R1
2173 мм
2933 мм
3693 мм
—
—
710/75 R34 R1 (Michelin
2158 мм
2879 мм
3600 мм
—
—
перевернут)
650/75 R32 R1
2146 мм
2823 мм
3500 мм
+ 18.4 R38 R1 двойн. *
4123
мм
4627
мм
стальной полугосеничный
2400 мм
3300 мм
4200 мм
—
—
движитель
* только с внутренним распорным элементом 150 мм на ведущем мосту 19 т
опции управляемого моста
1)
2)
управляемый ведущий мост — фланцевая ширина 2,90 м
/ 3,05 м
1)
16.5/85 - 24 IMP
2611 мм
3000 мм
3489 мм
—
—
2)
16.5/85 - 24 IMP
2661 мм
3150 мм
3539 мм
—
—
1)
500/70 R 24 IMP
2510 мм
2980 мм
3499 мм
—
—
2)
500/70 R 24 IMP
2660 мм
3130 мм
3649 мм
—
—
2)
600/55 - 26.5
2552 мм
3152 мм
3800 мм
—
—
5.1.8
клаас лексион 560 / 550 / 540 / 540 C
размеры комбайна
A = ширина в свету между шинами
B = ширина колеи
C = ширина над шинами
D = ширина колеи в случае двойных шин
E = ширина над наружными двойными шинами
опции комплекта шин
A
B
C
D
E
опции управляемого моста
неподвижный управляемый мост 7 т — фланцевая ширина 2,84 м
16.5/85 - 24 IMP
2501 мм
2990 мм
3479 мм
—
—
500/70 R 24 IMP
2319 мм
2909 мм
3499 мм
—
—
1)
2)
перемещаемый управляемый мост 7 т — фланцевая ширина 2,84 м
/ 2,99
м
1)
16.5/85 - 24 IMP
2501 мм
2990 мм
3479 мм
—
—
2)
16.5/85 - 24 IMP
2651 мм
3140 мм
3629 мм
—
—
600/55 - 26.5 IMP 2)
2437 мм
3110 мм
3783 мм
—
—
480/80 R 26 IND
2556 мм
3107 мм
3658 мм
—
—
база комбайна
3730 мм
дорожный просвет
до лапы элеватора
430 мм*
* в зависимости от изготовителя
шин возможны отклонения
до 50 мм.
диаметр поворота
влево
18740 мм
по дин 70020
вправо
18590 мм
5.1.9
клаас лексион 560 / 550 / 540 / 540 C

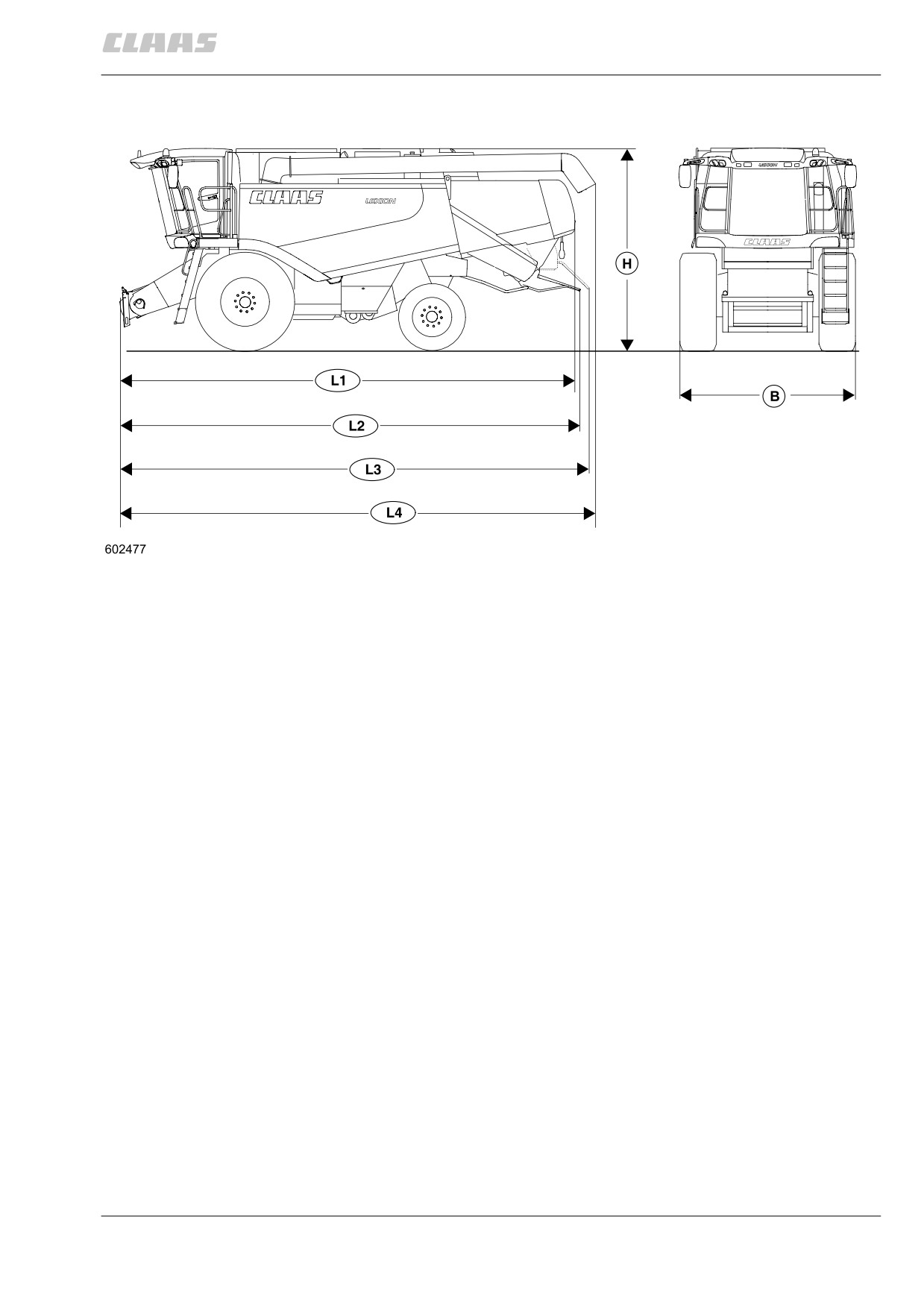

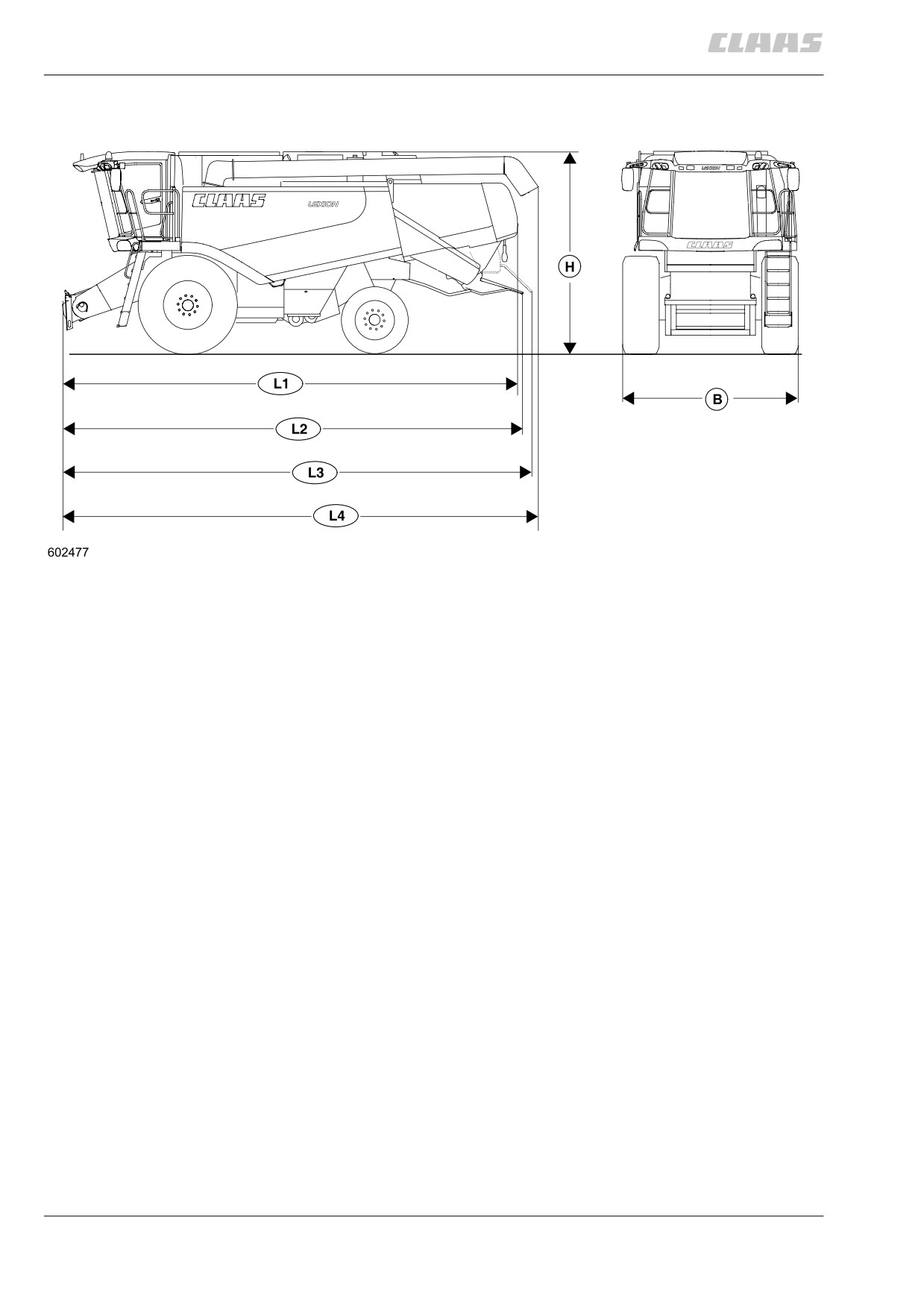

транспортное положение / рабочее положение
транспорт.
рабочее
положение
положение
ширина в
без приставки
— см. стр. 5.1.8, размеры комбайна
3500 мм
—
с жаткой или приставкой для сбора кукурузы
— см. руководство по эксплуатации приставок
высота н
верхний край зернового бункера:
лексион 560
10500 л
3870 мм
4850 мм
лексион 550
9600 л
3870 мм
4590 мм
лексион 540
8600 л
3870 мм
4490 мм
лексион 540 C
8100 л
3870 мм
4495 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, короткой
—
3960 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, длинной
—
4170 мм
нижняя кромка насадки выгрузной трубы зернового
бункера, особо длинной
—
4280 мм
длина L
базисная машина
(высота нижней кромки наклонной камеры 500 мм)
L1
до задней кромки кожуха вывода соломы
8780 мм
—
L2
до задней кромки защитного кожуха соломорезки
8890 мм
—
L3
до задней кромки защитной скобы разбрас. соломы
9060 мм
—
L4
до задней кромки насадки выгрузной трубы зернового
бункера, особо длинной
9200 мм
—
с жаткой 4,5 м, складной
с жаткой, складной
11420 мм
—
размер в сборе от оси управляемого колеса
3490 мм
—
с жаткой 5,4 м, складной
с жаткой, складной
12020 мм
—
размер в сборе от оси управляемого колеса
4120 мм
—
5.1.10
клаас лексион 560 / 550 / 540 / 540 C
транспортное
рабочее
положение положение
длина
с Conspeed
размер в сборе от оси управляемого колеса
3700 мм
—
с 6-рядным Conspeed
11540 мм
—
размер в сборе от оси управляемого колеса
3820 мм
—
c 8-рядным Conspeed
11670 мм
—
все размеры длины до задней кромки кожуха вывода
соломы
приставки — вес, размеры
см. руководство по эксплуатации приставок
5.1.11
клаас лексион 530 / 520
комбайн для определения технических данных был оснащен 6-цилиндровым двигателем,
полным топливным баком, кабиной с водителем и шинами: 800/65 R 32 167 A8 R1 и
16.5/85 - 24 - 10 PR.
жатка
технические данные жаток — см. руководство по эксплуатации джатки лексион“.
регулирование высоты
электрогидравлическое
высота среза
— жатка с автоконтуром
от -595 мм до макс. +1440 мм*
— жатка без автоконтура
от -625 мм до макс. +1410 мм*
высота выемки
(нижний край полозьев жатки)
— жатка с автоконтуром
980 мм* с амортизаторами жатки
1270 мм* с заблокированными амортизаторами
жатки
— жатка без автоконтура
950 мм* с амортизаторами жатки
1240 мм* с заблокированными амортизаторами
жатки
* в зависимости от изготовителя шин
возможны отклонения до -50 мм
наклонная камера
цепной транспортер
муфта жатки
с электрогидравлическим управлением
молотильные органы
лоток для улавливания камней
серийно
подбарабанье
электрогидравлическое изменение момента,
ширина 1420 мм
— входное подбарабанье
3 сменных сегмента
для зерновых или подобных им культур:
7 планок, 6 рядов отверстий, проволока N10,10x35
для кукурузы или подобных ей культур:
без планок, 6 рядов отверстий 19 х 40
удаление остей
— главное подбарабанье
1 вворачиваемый молотильный сегмент, состоящий
из 2-х частей
— входное подбарабанье
2 подключаемые пластины удаления остей
главное подбарабанье
3 планки, 3 ряда отверстий 12 х 32 (вход. подбараб.)
проволочное подбарбанье N18, 13 планок, 13 рядов
отверстий
проволочное подбарбанье N10, 13 планок, 13 рядов
отверстий
предварительный оскоритель
лопастной барабан ∅ 450 мм
с изнашивающимися колпаками
молотильный барабан
ширина 1400 мм
диаметр 600 мм
8 бил (соединенных резьбой), 6 оснований
5.2.1
клаас лексион 530 / 520
привод
регулируемый клиноременный привод:
скорость плавно регулируется
от 395 до 1150 об/мин
— двухступенчатый регулируемый
скорость бесступенчато:
привод
1-я ступень от 395до 1150 об/мин
(дополнительная оснастка)
2-я ступень от 166 до 483 об/мин
муфта молотилки
ременная муфта, электрогидравлическое
управление
соломотряс
состоящий из клавишного соломотряса
количество клавиш
5
количество валов соломотряса
2
площадь соломотряса
6,25 м2
поверхность отделения
8,23 м2
многопальцевая сепарационная
барабан с 35 пальцами
система
чистка
чистка напором воздуха
радиальный вентилятор, из 4-и частей
количество воздуха
бесступенчатое регулирование скорости вращения,
с электрическим управлением
решетный стан
вентилируемая ступень падения на стрясной доске,
пластины ступени можно вытягивать вперед
— стандартный решетный стан
разделенный
— трехмерный решетный стан
динамическая компенсация на косогоре, действует
(оснащение по выбору)
в трех измерениях
верхнее решето
пластинчатое решето с длинными губками
нижнее решето
пластинчатое решето с короткими губками
общая площадь решет
4,80 м2
сходовый продукт
возврат к предварительному оскорителю
зерновой бункер
емкость
лексион 530
8600 л (ок. 6,7 т пшеницы)
лексион 520
7800 л (ок. 6,1 т пшеницы)
базис расчета в т = вес литра 780 г/л
выгрузная труба
гидравлически поворачиваемая /
с электрогидравлическим управлением
5.2.2
содержание .. 2 3 4 5 ..
