Настройка привода молотильного агрегата
Опасность!

Настройку осуществлять только при остановленном двигателе и вытянутом ключе зажигания.
Настроить пружинный цилиндр (F) зажимного цилиндра:

Ослабив контргайку (1), отрегулировать трубу цилиндра шестигранником (3) так, чтобы индикаторный стержень (5) при включенном молотильном агрегате был расположен заподлицо с концом пружины. Смотри также выносной элемент (Н). Размер (X) на трубе цилиндра должен при этом составлять 20 мм.

Настройка пружинного цилиндра (S) возвратного цилиндра:

При выключенном приводе молотильного агрегата отвернуть контргайку (6) и отрегулировать шток цилиндра (7) так, чтобы соединительный болт (8) можно было вставить без усилия. Возвратный цилиндр при выключенном приводе молотильного агрегата поднимает зажимной ролик (R).

Настройка направляющих ремня:

При включенном молотильном агрегате отрегулировать направляющие ремня в точках (D1 по D6) так, чтобы размер (Y) между обратной стороной ремня и направляющими составлял по всей окружности 5 мм.

После каждой настройки проверить все размеры после пробного пуска и при необходимости откорректировать.

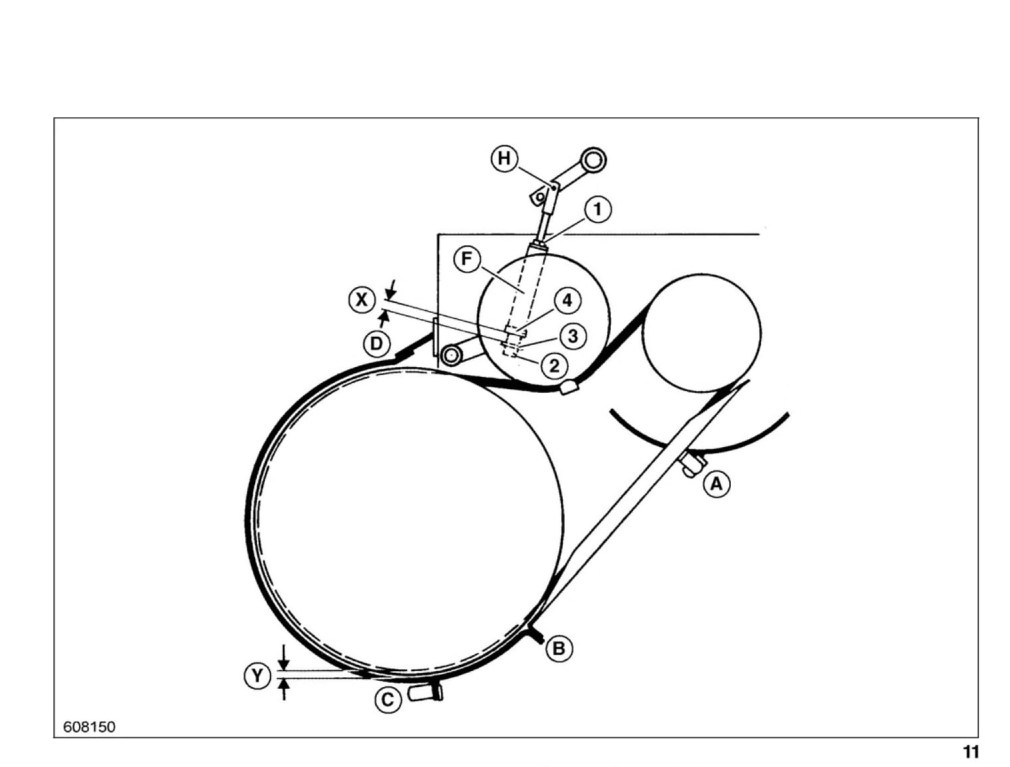

(Рис. 10)

Настройка привода жатки
Опасность!

Настройку осуществлять только при остановленном двигателе и вытянутом ключе зажигания.

Пружинный цилиндр (F) устанавливать только в заднем отверстии (Н).
Настройка пружинного цилиндра (F):

Ослабив контргайку (1), отрегулировать шток цилиндра (2) так, чтобы размер (X) между упорной шайбой (3) и передвижным кольцом (4) при затянутой контргайке составлял 20 мм.

Жатка при этом включена.

Настройка направляющих ремня:

Направляющие ремня в точках (А, В, С и D) закрепить так, чтобы при натянутом ремне размер (Y) между обратной стороной ремня и направляющими составлял по всей окружности 5-7 мм.

После каждой настройки проверить все размеры после пробного пуска и при необходимости откорректировать.
(Рис. 11)

Настройка клиноременной муфты для разгрузки зернового бункера
Опасность!

Настройку осуществлять только при остановленном двигателе и вытянутом ключе зажигания.
Установочное кольцо (2) на рычаге включения отрегулировать так, чтобы при включенной разгрузке зернового бункера длина пружины (X) составляла 100 мм. Затем зафиксировать установочное кольцо (1) так, чтобы размер (Y) составил 20 мм.

Направляющие ремня (В) закрепить так, чтобы при натянутом ремне между обратной стороной ремня и направляющими по всей окружности оставался зазор 5 мм.

Направляющую ремня (С) закрепить так, чтобы при натянутом ремне между обратной стороной ремня и направляющей оставался зазор в 7 мм.

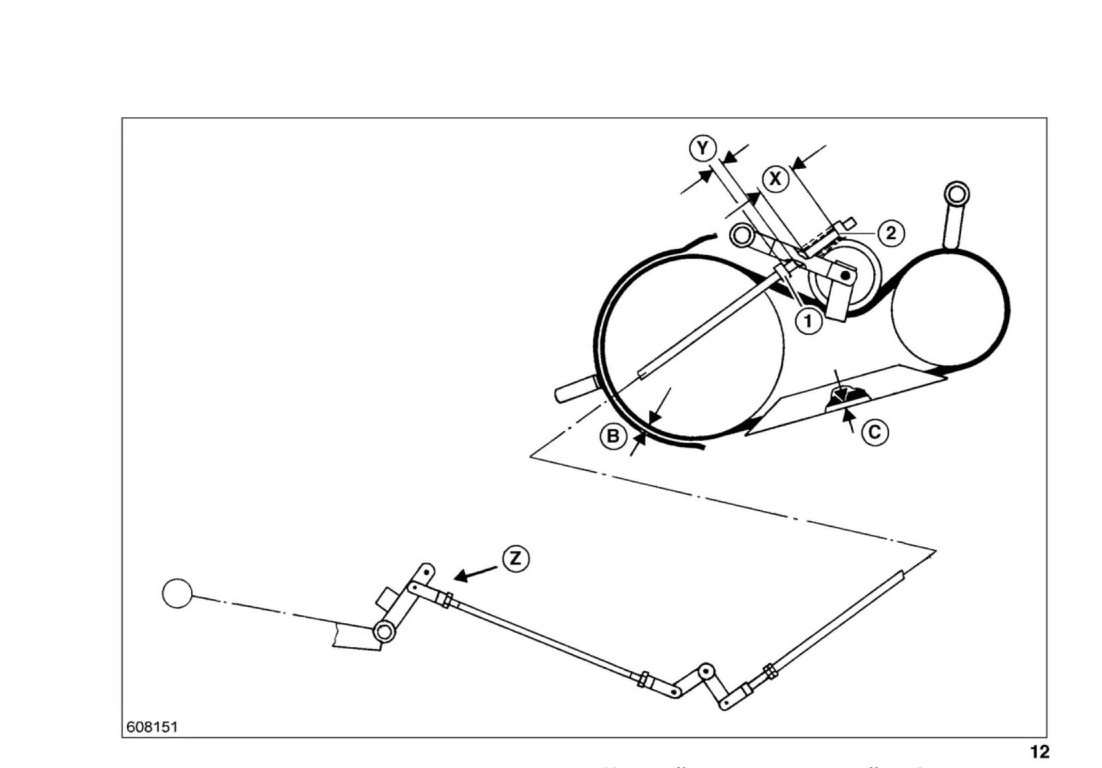

Рычаг включения (Z) устанавливать всегда в нижнем отверстии.
(Рис. 12)

Ход клинового ремня привода решетного стана

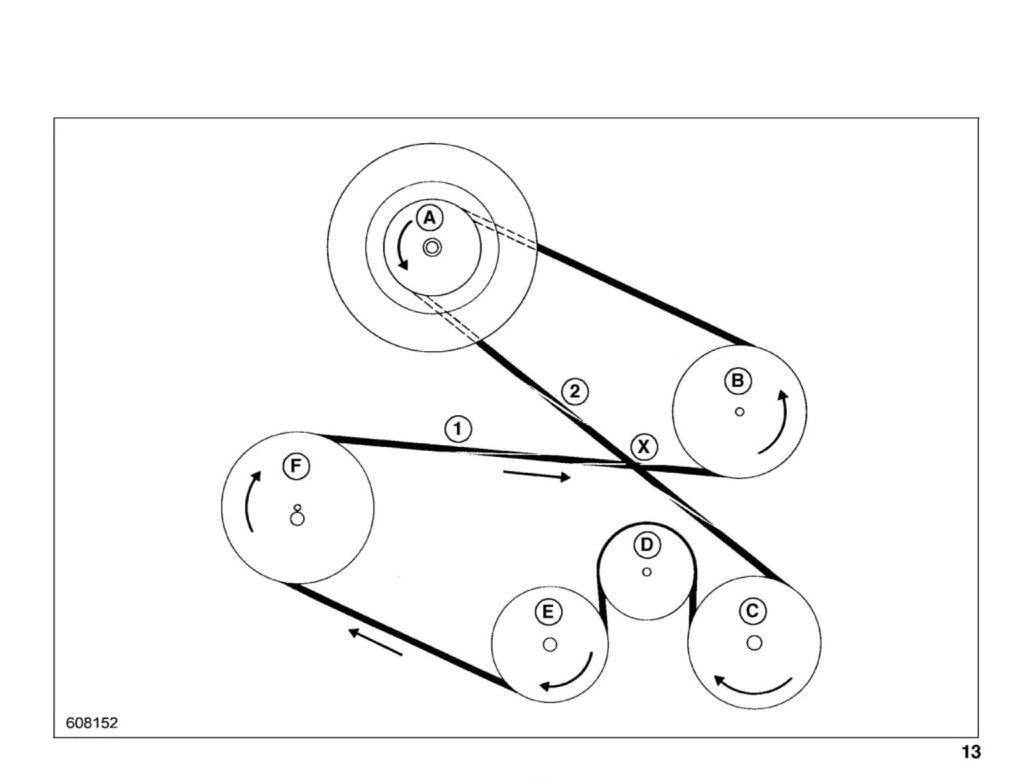

А = промежуточная передача привода В = направляющий ролик С = зерновой шнек и зерновой элеватор D = натяжной ролик Е = шнек сходового продукта и элеватор сходового продукта F = привод решетного стана

Рычаги ременной передачи повернуть в точках (1 и 2) так, чтобы внутренние стороны ремня в точке (X) были обращены друг к другу.

Ветвь ремня (2) должна находиться перед ветвью ремня (1).
(Рис. 13)

Гидростатический привод ходовой части

(DOMINATOR 150/140)

Натягивание клинового ремня

Ослабив контргайку (К) шток цилиндра (R) установить так, чтобы при затянутой контргайке (К) корпус (М) легко касался держателя (Н).

При этом одновременно контролировать размер (Y).

Размер (Y) должен составлять 25 - 30 мм.

Если необходимо, ослабив винты (А и В) при разфуженном пружинном цилиндре (F) соответственно сместить гидронасос.

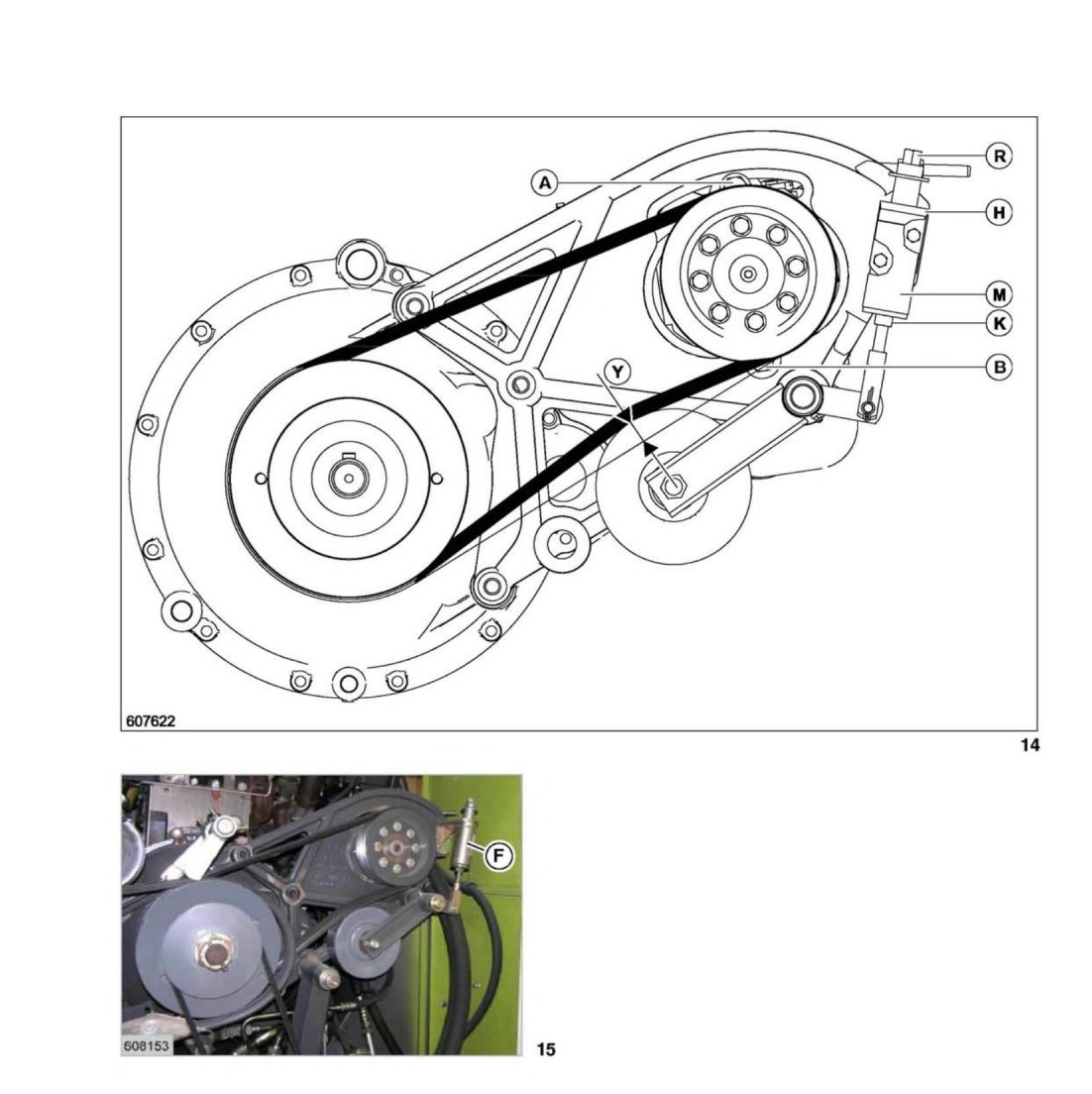

(Рис. 14, 15)

Привод соломотряса

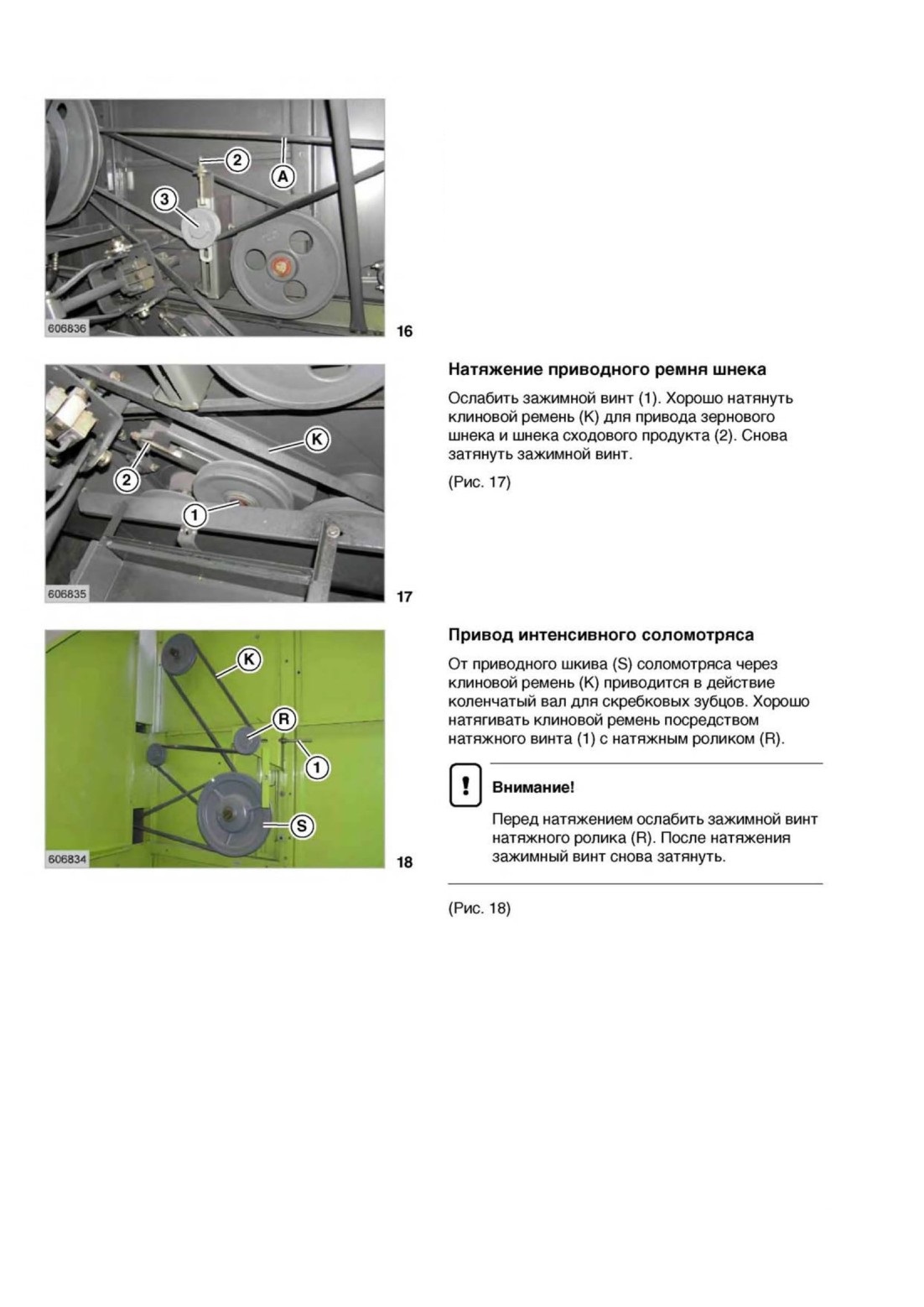

Ослабив зажимную гайку за натяжным роликом (3), хорошо натянуть приводной ремень (А) соломотряса при помощи натяжного винта (2). После натяжения зажимную гайку снова затянуть.

(Рис. 16)

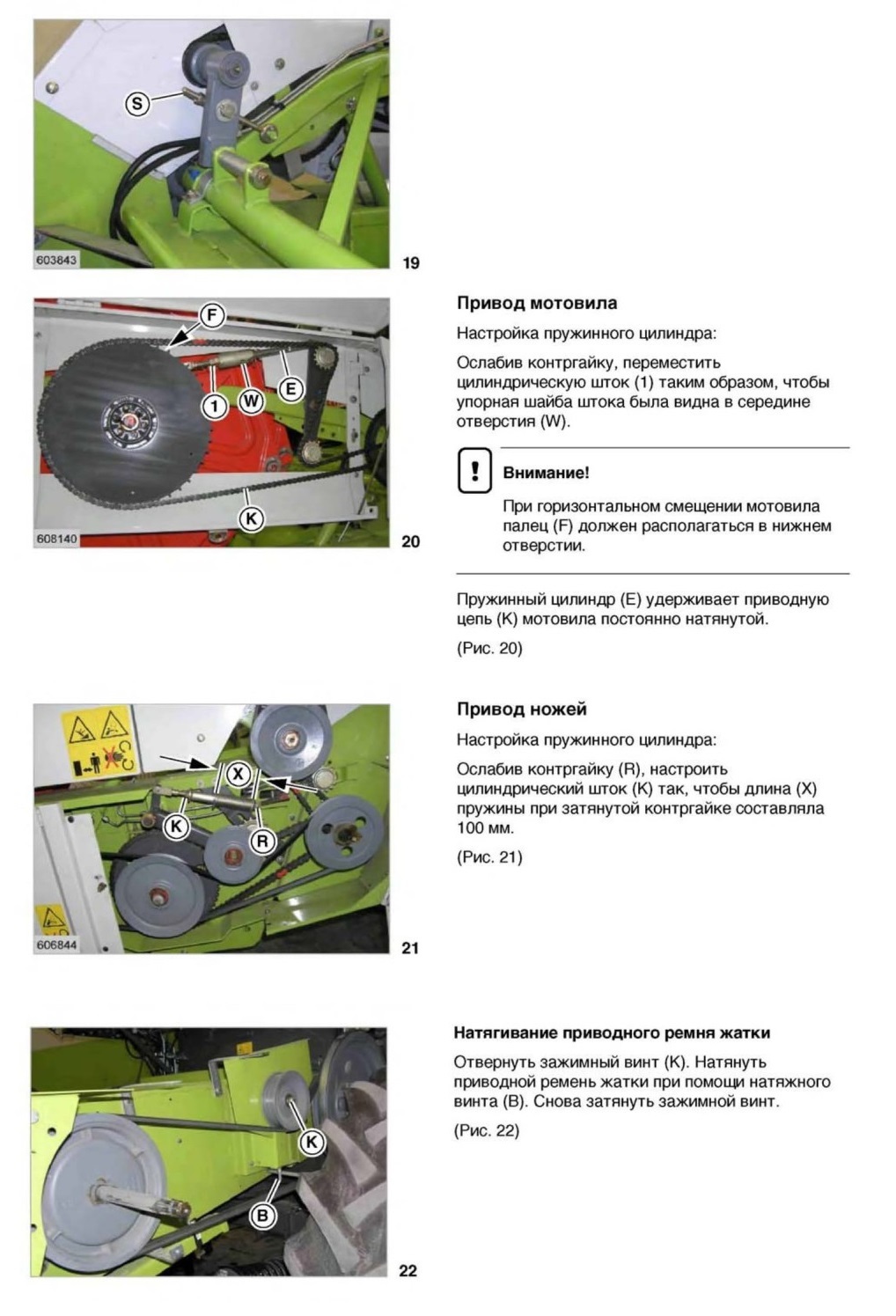

Жатка

Натяжение приводной цепи промежуточной передачи

Стальную роликовую цепь для промежуточной передачи мотовила можно натянуть при помощи натяжного винта (S).

(Рис. 19)

ЭЛЕВАТОРНЫЕ ЦЕПИ
Натягивание цепи зернового элеватора

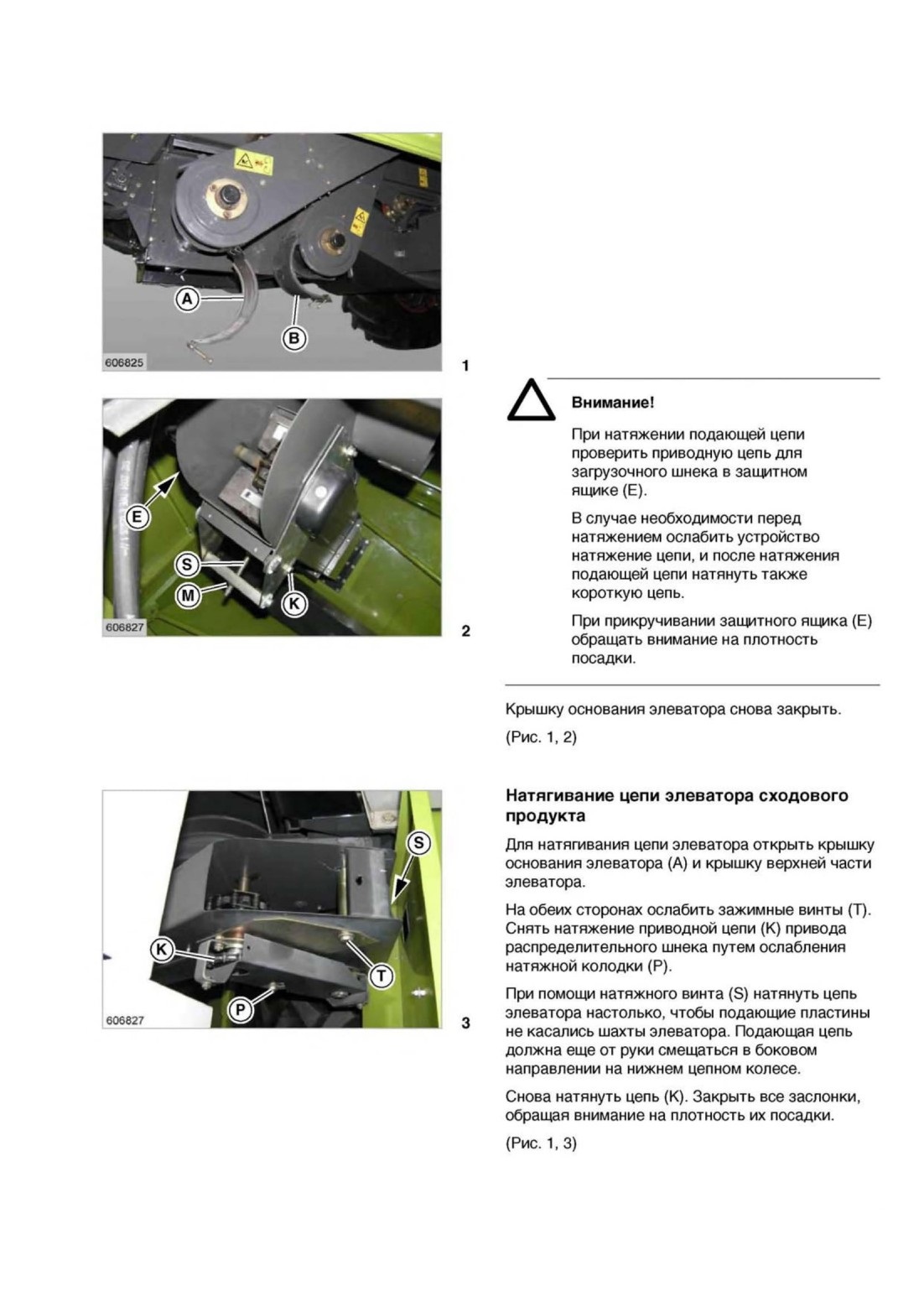

Для натяжения цепи элеватора открыть крышку основания элеватора (В) и крышку верхней части элеватора.

Ослабить зажимной винт (К) и контргайку натяжного винта (S).

Затягивая гайки (М) натянуть цепь элеватора настолько, чтобы подающие пластины не касались шахты элеватора. Подающая цепь должна еще от руки смещаться в боковом направлении на нижнем цепном колесе.

НАКЛОННАЯ КАМЕРА
Смазка приемных элементов наклонной камеры

Опорные элементы (L) в крепежных вилках наклонной камеры один раз в год (через каждые 500 часов работы) снимать, прочищать, смазывать графитной смазкой, например, Molykote G или аналогичной смазкой, и снова устанавливать на место.

Для снятия опорных элементов наклонную камеру при демонтированном лотке жатки установить впереди на опоры.

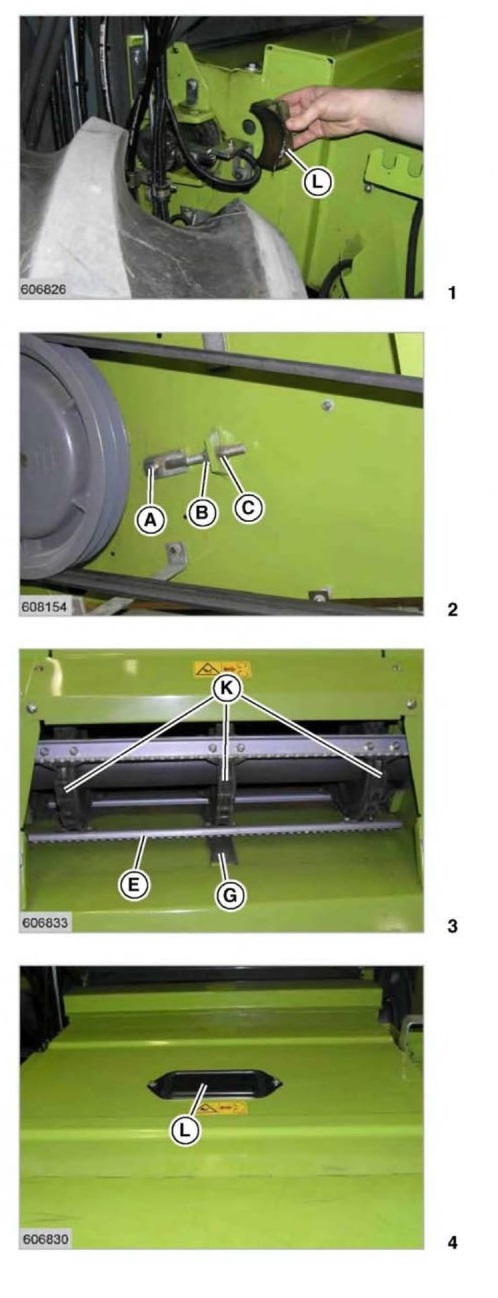

(Рис. 1)

Натяжение подающих цепей наклонного транспортера

Ослабив зажимные винты (А) и контргайку (С), можно натянуть подающие цепи при помощи натяжных гаек (В).

Цепи (К) на обеих сторонах затянуть равномерно и только с таким усилием, чтобы наклонные планки (Е) легко касались направляющей планки (G).

Натяжение цепи можно проверить через контрольную заслонку (L) на наклонной камере.

(Рис. 2. 3, 4)

КАБИНА / КОНДИЦИОНЕР
Кабина

Чистка фильтров

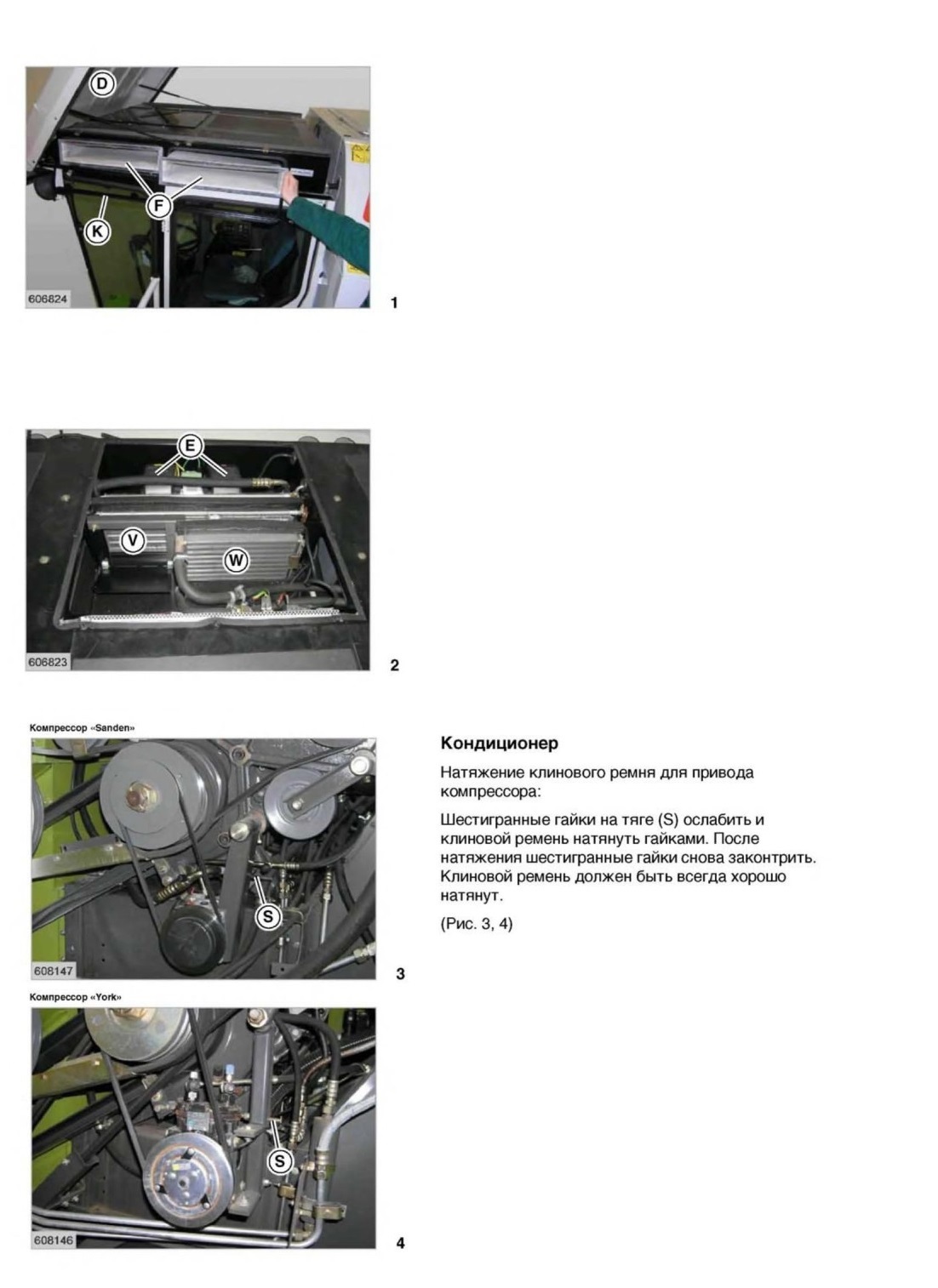

Поднять крышу (D) кабины вверх, отсоединить крепежную раму (К) и вынуть фильтры (F). Очистить воздушные каналы в крыше кабины.

Загрязненные на поверхности фильтры очистить пылесосом, обстучать или продуть сжатым воздухом.

При установке фильтров следить за плотной посадкой уплотнительных профилей. При неплотности в кабину может попадать пыль.

Поврежденные фильтры и уплотнительные профили заменить на новые.

(Рис. 1)

При открытой крыше кабины становятся доступными все агрегаты, как, например, радиатор горячей воды (W), испаритель (V) и сдвоенный вентилятор (Е).
(Рис. 2)

Мероприятия по защите кондиционера при длительном выводе из эксплуатации

(DOMINATOR 130-с компрессором «York»)

1. В холодное время года включить отопление кабины и нагреть ее примерно до 21 °С.

На машинах с кондиционером без отопления в случае необходимости нагреть кабину при помощи нагревателя примерно до 21 °С.

2. Включить кондиционер на 5 -10 минут.

3. Кондиционер выключить и двигатель заглушить.

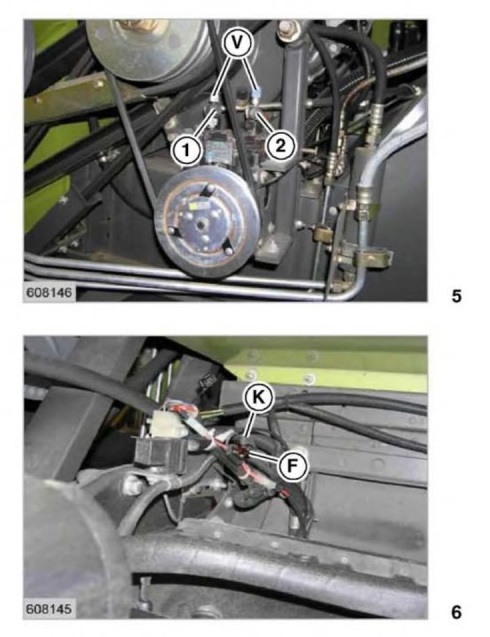

4. Закрутить сервисные клапаны (1 и 2)

на компрессоре. Плотно закрутить заглушки с резьбой (V).

5. Плоский предохранитель (F) в токоведущей линии к электромагнитной муфте компрессора обязательно вынуть. Этим гарантируется, что компрессор при закрытых сервисных клапанах не будет работать и не будет поврежден.

6. Затем надеть защитный колпачок (К), чтобы не попадала вода.
Плоский предохранитель находится между двигателем и зерновым бункером.
(Рис. 5, 6)

Чистка испарителя

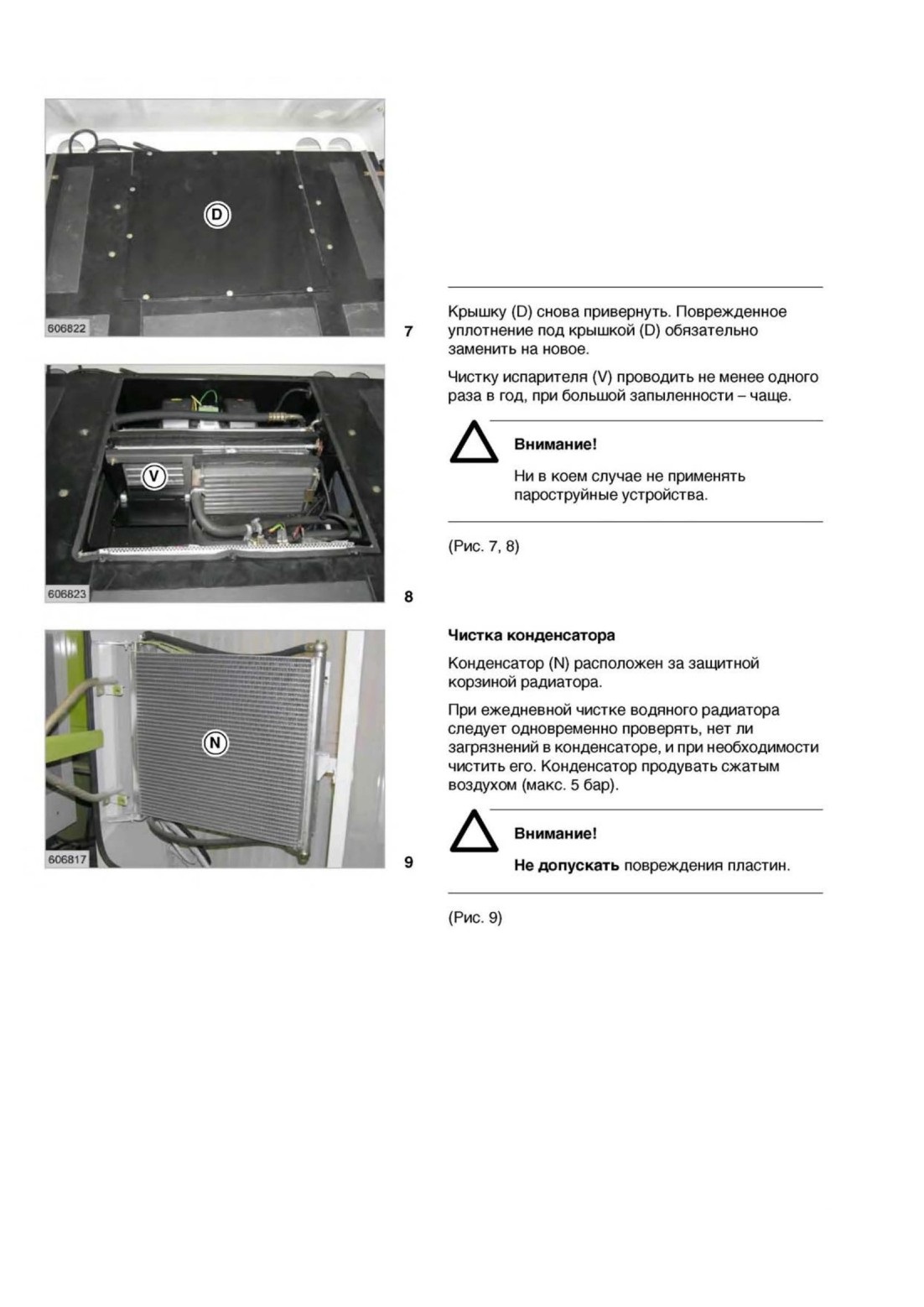

Отвернуть крышку (D) на крыше кабины.

Испаритель (V) прочистить сжатым воздухом (макс. 5 бар).

Внимание!

Не допускать повреждения пластин.

Контроль уровня хладагента

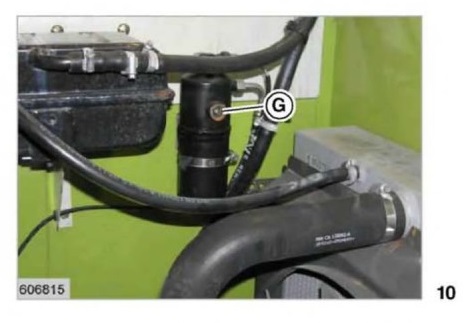

По контрольному глазку (G) фильтра-сушилки можно проверять уровень хладагента.

Внутри контрольного глазка находятся белый поплавковый шарик и синий индикаторный шарик.

(Рис. 10)
Функция белого поплавкового шарика:

По белому поплавковому шарику можно контролировать уровень хладагента.

Для контроля включить кондиционер.

Если белый поплавковый шарик находится внизу = слишком мало хладагента - обратиться в холодильную службу.

Если белый поплавковый шарик находится вверху = количество хладагента в порядке.
Функция синего индикаторного шарика:

Влага в контуре хладагента собирается в фильтре-сушилке. При насыщении фильтра-сушилки влагой синий шарик окрашивается в розовый цвет.


Замена фильтра-сушилки на новый

Фильтр-сушилку менять в следующих случаях:

1. Если фильтр-сушилка с индикаторным шариком (синего цвета) окрасится в розовый цвет.

2. При каждом ремонте, при котором требуется вмешательство в контур хладагента (но лишь в том случае, если кондиционер был

в работе продолжительное время).
Необходимое количество хладагента -хладагент R134 а

Необходимое количество хладагента составляет 1,390 кг.

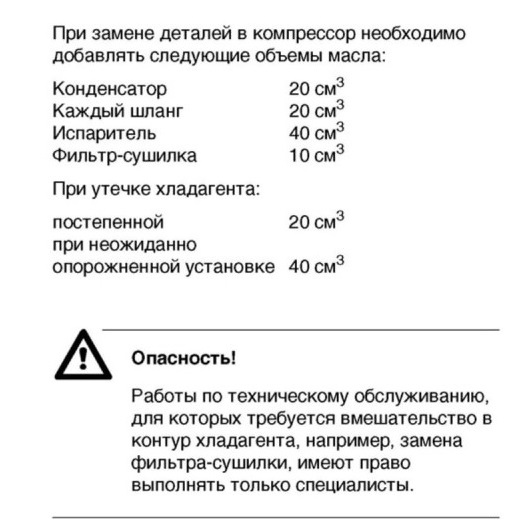

Сорт масла в компрессоре - см. стр. 9.2.3, Таблицы смазочных материалов.

Техническое обслуживание перед началом уборки

1. Проверить муфту, натяжение клинового ремня и нахождение клиноременных шкивов на одной линии.

2. Проверить затяжку всех винтов крепления компрессора.

3. Проверить затяжку всех крепежных винтов муфты.

4. Проверить износ и истирание шлангов -особенно в коленах и на зажимах.

5. Проверить чистоту конденсатора и испарителя. При необходимости прочистить.

6. Проконтролировать цвет индикатора влажности (синий шарик). Изменение синего цвета шарика на розовый показывает предельное насыщение влагой. Необходимо менять фильтр-сушилку.

Д~ Внимание!

При изменении цвета шарика на розовый фильтр-сушилку менять немедленно, иначе установка повредиться от образовавшейся кислоты.

СКОРОСТИ ВРАЩЕНИЯ

Скорость вращения вала соломотряса

Условием хорошей работы комбайна является правильная скорость вращения 220.5 об/мин.

Она измеряется тахометром на валу соломотряса выдерживать ее необходимо обязательно.

Скорость вращения обязательно проверять перед началом уборки на ненагруженном комбайне при полной частоте вращения вала двигателя.

(Рис. 1)


Прибор контроля правильности функционирования

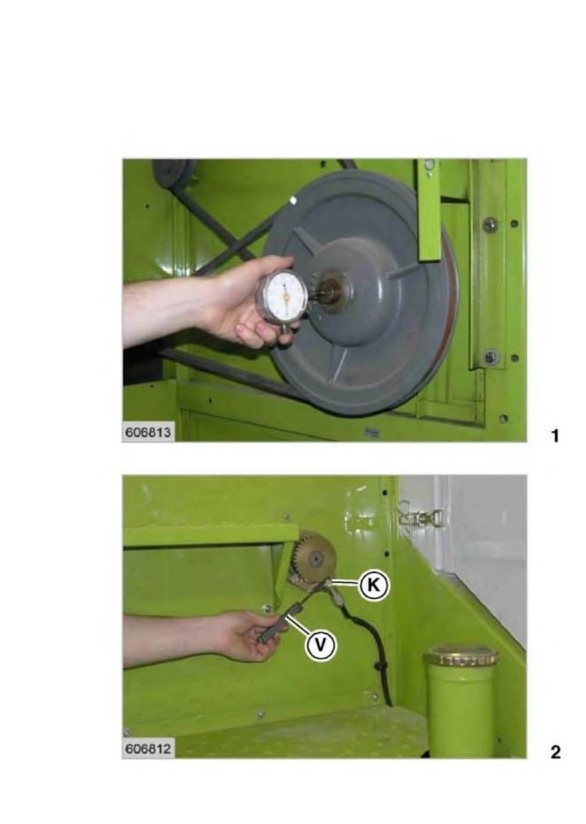

Все индуктивные датчики настроить при помощи щупа (V) на зазор размером 1 ± 0,5 мм и закрепить в держателях контргайками (К).
(Рис. 2)
