Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 26

СОЛОМОПОДЪЁМНИК

Дополнительный подъёмный цилиндр

соломоподъёмника

Третий подъёмный цилиндр соломоподъёмника

доступен только для моделей CSX7080 и

CSX7080 Laterale, оснащенных жатками весом >

2250 кг.

Привод жатки /соломоподъёмника (3HB)

(не для моделей “Laterale”)

Соломоподъёмник

3HB и приводной ремень

жатки

3HB могут быть установлены, если

планируется установить зерновую жатку.

Промежуточный валец в соломоподъёмнике

(не для моделей “Laterale”)

Доступен при работе с недозревшим урожаем.

Комплект соломоподъёмника для риса

(не для моделей “Laterale”)

При уборке риса можно установить

защитные-ограждения.

7-1

ОБМОЛОТ И ОТДЕЛЕНИЕ

Остеотделительные планки

В передней части подбарабанья можно

установить две остеотделительные планки для

повышения эффективности обмолота "трудных"

зерновых.

Комплект, уменьшающий скорость вращения

барабана

Эта оснастка может быть установлена для

дополнительного

уменьшения

диапазона

скорости вращения барабана

(минимальная

скорость

= 240 об/мин), что необходимо при

уборке культур с крупными зернами, таких как

кукуруза, фасоль, горох и т.д. Это используется

также для увеличения момента вращения

барабана при таких культурах.

Шкворни битера

Пальцы битера можно установить в пластинах

битера при обмолоте кукурузы или риса для

уменьшения дробления зерен.

7-2

Трущие пластины ротационного сепаратора

Рекомендуется устанавливать трущие пластины

при уборке кукурузы или риса.

Вертикальные крышки на соломотрясах

Эта оснастка может устанавливаться, чтобы

закрыть вертикальные отверстия в соломотрясах

для уменьшения количества материала на

решетах, при уборке урожая с короткой и ломкой

соломой.

Пальцы барабана для риса (не для

моделоей “Laterale”)

Рекомендуются для барабана для обмолота риса.

Битер Straw Flowt (если установлен

ротационный сепаратор)

Для увеличения пропускной способности

комбайна в тяжелых условиях работы можно

установить битер Straw Flowt.

7-3

СИСТЕМА ОЧИСТКИ И НИЖНЯЯ РАМА

Кожух дна вентилятора

Эта защита должна быть привинчена, чтобы

защитить

дно

вентилятора

самовыравнивающейся ситовой корзины при

уборке кукурузы, подсолнечника, фасоли, риса и

т.п. или при заболоченном поле.

Решето с круглыми отверстиями

Решета с круглыми отверстиями диаметром 16

или 18 мм могут использоваться как нижнее

решето при уборке кукурузы в мокром поле,

потому что эти решета легко чистятся.

Верхнее решето 1 - 5/8”

Это решето рекомендуется использовать как

верхнее при уборке кукурузы.

Низкая скорость комплeкта вариатора

вeнтилятора

Вариатор для уменьшения скорости вращения

вентилятора может быть установлен, чтобы

уменьшить силу наддува, при обмолоте мелких и

легких семян.

(минимальная скорость=

165

об/мин)

7-4

Решета с дистанционным управлением

Верхнее и нижнее решето с дистанционным

управлением можно регулировать из кабины или

с правой задней стороны комбайна.

Удлиненные разделители решета

(не для моделей “Laterale“)

Комплект удлиненных разделителей решета

следует устанавливать только на экстремально

крутых склонах

(более

10%), поскольку они

мешают работе в номальным условиях работы на

ровной местности.

(только для моделей с жесткой ситовой корзиной)

7-5

ОЧИСТКА ЗЕРНА, ЗЕРНОВОЙ БУНКЕР, РАЗГРУЗКА

Перфорированные крышки

(продолговатые

отверстия) под очисткой зерна и поперечным

возвратным

колосковым

шнеком

зерноподъёмником модно установить для

обмолота фасоли и гороха, для получения более

чистого зерна.

7-6

ПЕРЕРАБОТКА СОЛОМЫ

Соломоизмельчитель с ручной

регулировкой разбрасывающих пластин

Эти узлы могут устанавливаться в комбайнах для

отрезания и разбрасывания соломы, если она

выбрасывается на землю.

Соломоизмельчитель с дистанционным

управлением разбрасывающих пластин

Позволяет оператору регулировать во время

работы комбайна установку отражателей поддона

измельчителя с приборного щитка, точно

настраивать шаблон разброса соломы за

комбайном, например, во время изменения рода

убираемого урожая, или при ветреной погоде.

Поручни безопасности на

соломоизмельчителе

Дополнительные поручни безопасности могут

быть установлены на лотке разбрасывателя

соломоизмельчителя.

7-7

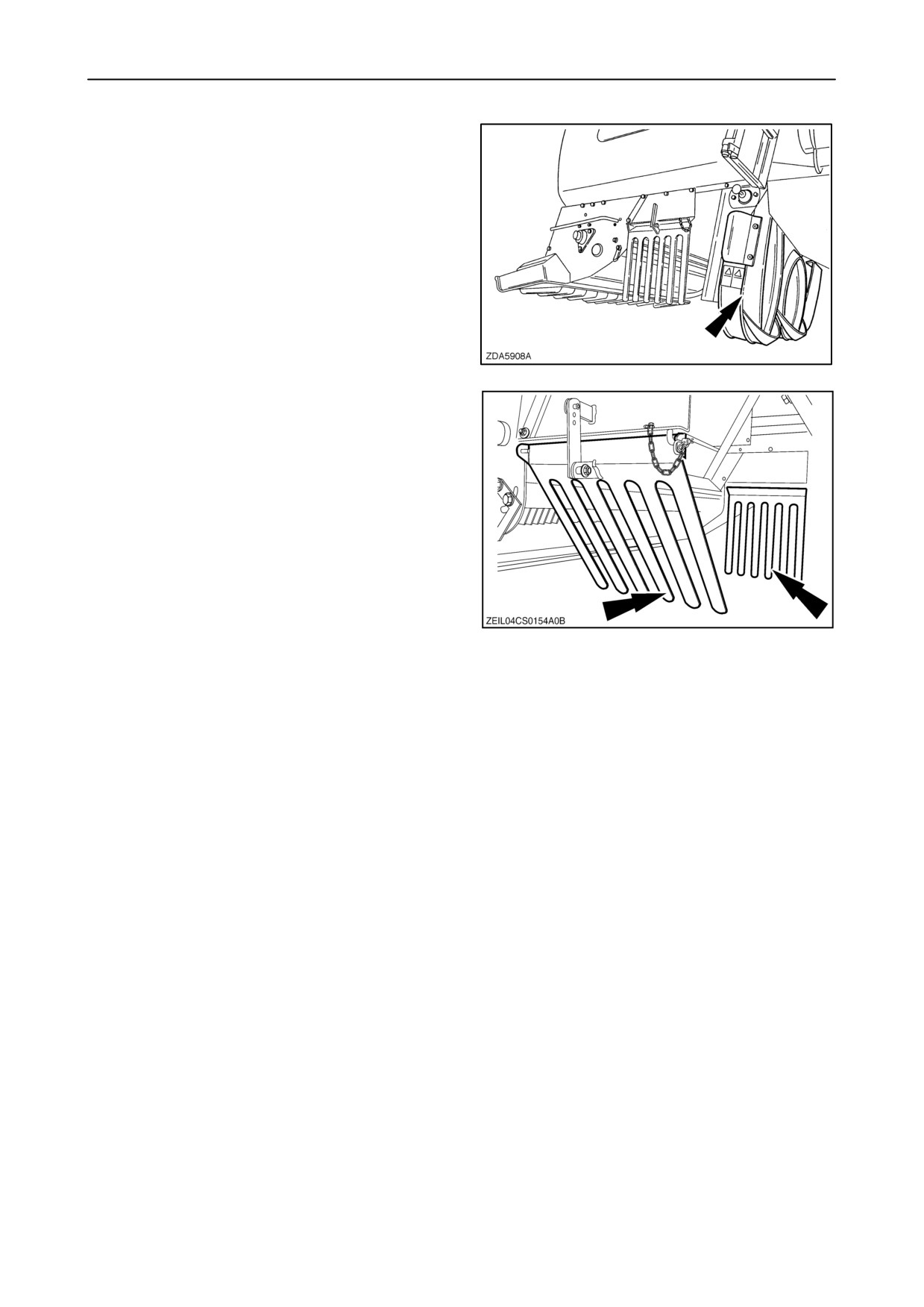

Разбрасыватель мякины

Этот узел может быть установлен при

необходимости разбрасывания мякины из

очистной системы, чтобы направить ее на

соломоизмельчитель или для передачи мякины

на жатку и увеличения тем самым количества

соломы в кипах.

Гребёнка измельчителя

Если не установлен соломоизмельчитель, две

гребёнки измельчителя можно установить с обеих

сторон колпака отражателя соломы, что

позволяет уменьшить ширину валка для

последующего прессования кип.

Комплект переоборудования для уборки

зерновых (не для моделей “Laterale”)

Чтобы переоборудовать комбайн с уборки риса

на уборку зерновых культур, следует

использовать такой комплект оснастки.

В его состав входят:

• Подбарабанье для зерновых

• Стандартный барабан

• Пластины битера

7-8

Комплект переоборудования на кукурузу

Чтобы переоборудовать комбайн с уборки

зерновых на уборку кукурузы, следует

использовать такой комплект оснасткиersion to

maize version is available:

В его состав входят:

• Подбарабанье для кукурузы

• Пластины, прикрывающие барабан

(см.

рис. 22)

• Шкворни битера

• Трущие плиты ротационного сепаратора

Чтобы переоборудовать комбайн с уборки риса

на уборку кукурузы, следует использовать такой

комплект оснастки.

(не для моделей “Laterale”)

В его состав входят:

• Стандартный барабан

• Подбарабанье для кукурузы

• Плиты, прикрывающие барабан

Комплект переоборудования для уборки

риса (не для моделей “Laterale”)

Чтобы переоборудовать комбайн с уборки

зерновых на уборку риса, следует использовать

такой комплект оснасткиersion to maize version is

available:

В его состав входят:

• Барабан для риса и подбарабанье (56 или

84 мм)

• Промежуточный валец в соломоподъёмнике

• Пальцы битера (в моделях с ротационным

сепаратором)

• Трущие пластины ротационного сепаратора

(в моделях с ротационным сепаратором)

7-9

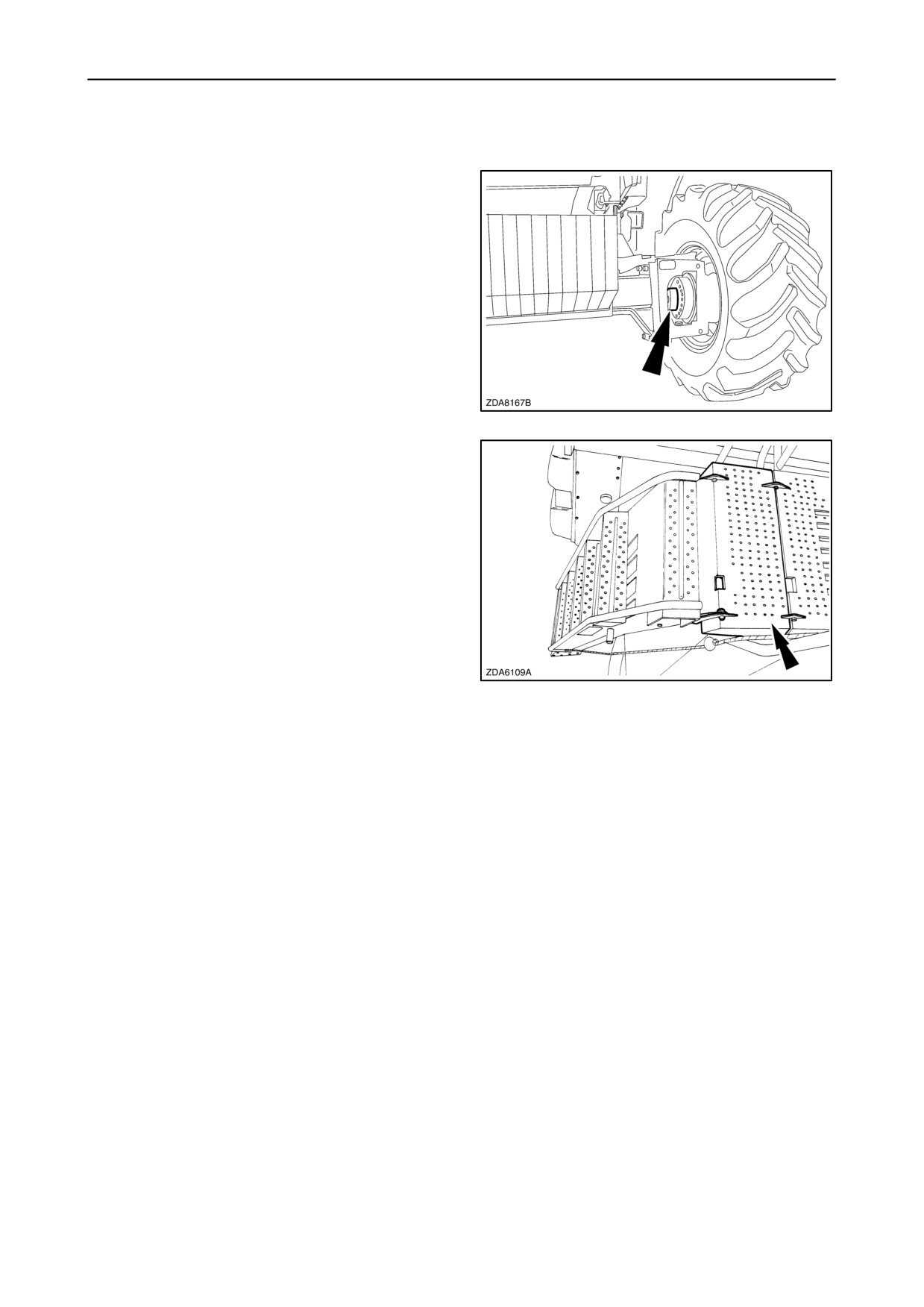

ХОДОВАЯ ЧАСТЬ И ШИНЫ

Ведомый задний мост

При необходомости можно переоборудовать

комбайн, добавляя дополнительный привод к

установленному неподвижному (жесткому) или

регулируемому ведущему мосту.

Удлинение платформы управления

Этот элемент позволяет применить более

широкие шины ходовых колёс.

• Складная лестница: 200 или 400 мм (см.

рис. 24)

• Шарнирная лестница: 100, 220 или 320 мм

7-10

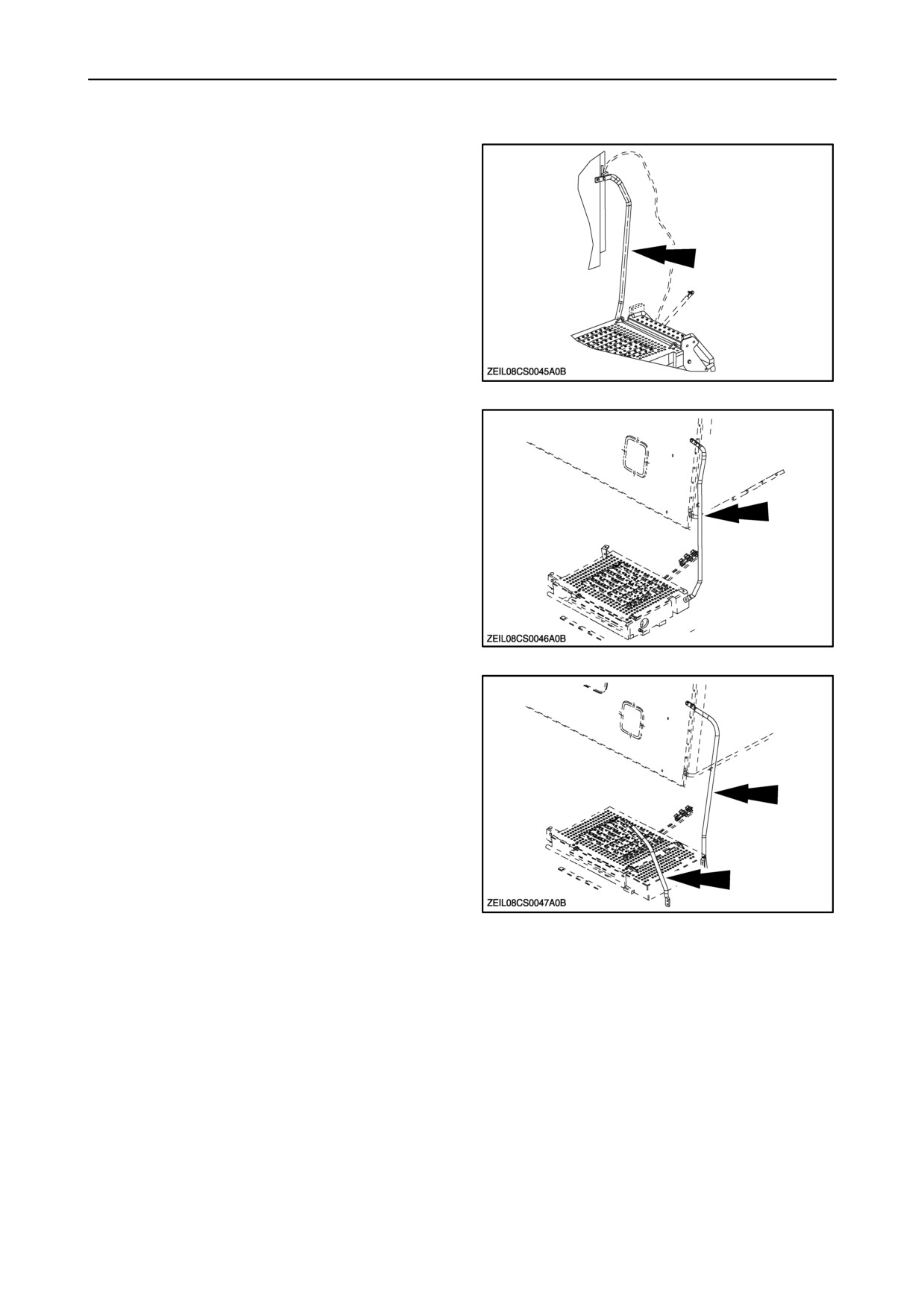

Поручни на шарнирной лестнице

• Платформа управления без надстройки

При узких шинах ходовых колес можно

установить дополнительные поручни.

• Платформа управления с надстройкой

100 мм

При широких шинах ходовых колес можно

установить дополнительные поручни.

• Платформа управления с надстройкой 220

и 320 мм

При очень широких шинах ходовых колес можно

установить дополнительные поручни с левой и

правой стороны.

7-11

ДВИГАТЕЛЬ

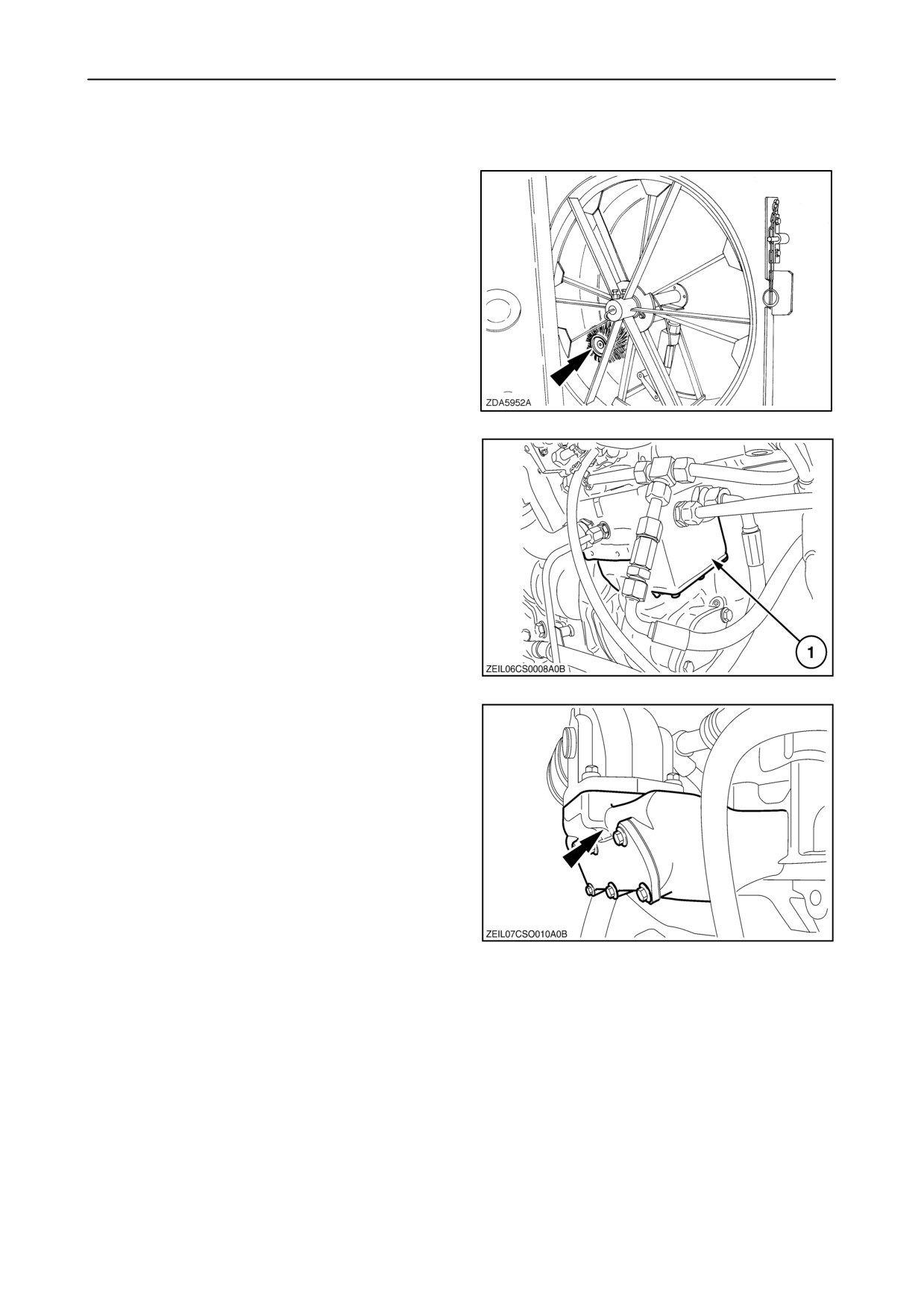

Щётка вращающегося пылеулавливающего

фильтра

Эту оснастку можно установить, чтобы содержать

в чистоте вращающийся пылеулавливающий

фильтр, например при уборке кукурузы

Комплект компрессора для очистки

двигателя

Для очистки корпуса двигателя можно установить

воздушный компрессор.

Нагреватель двигателя

Нагреватель двигателя помогает при запуске

двигателя при низкой температуре.

7-12

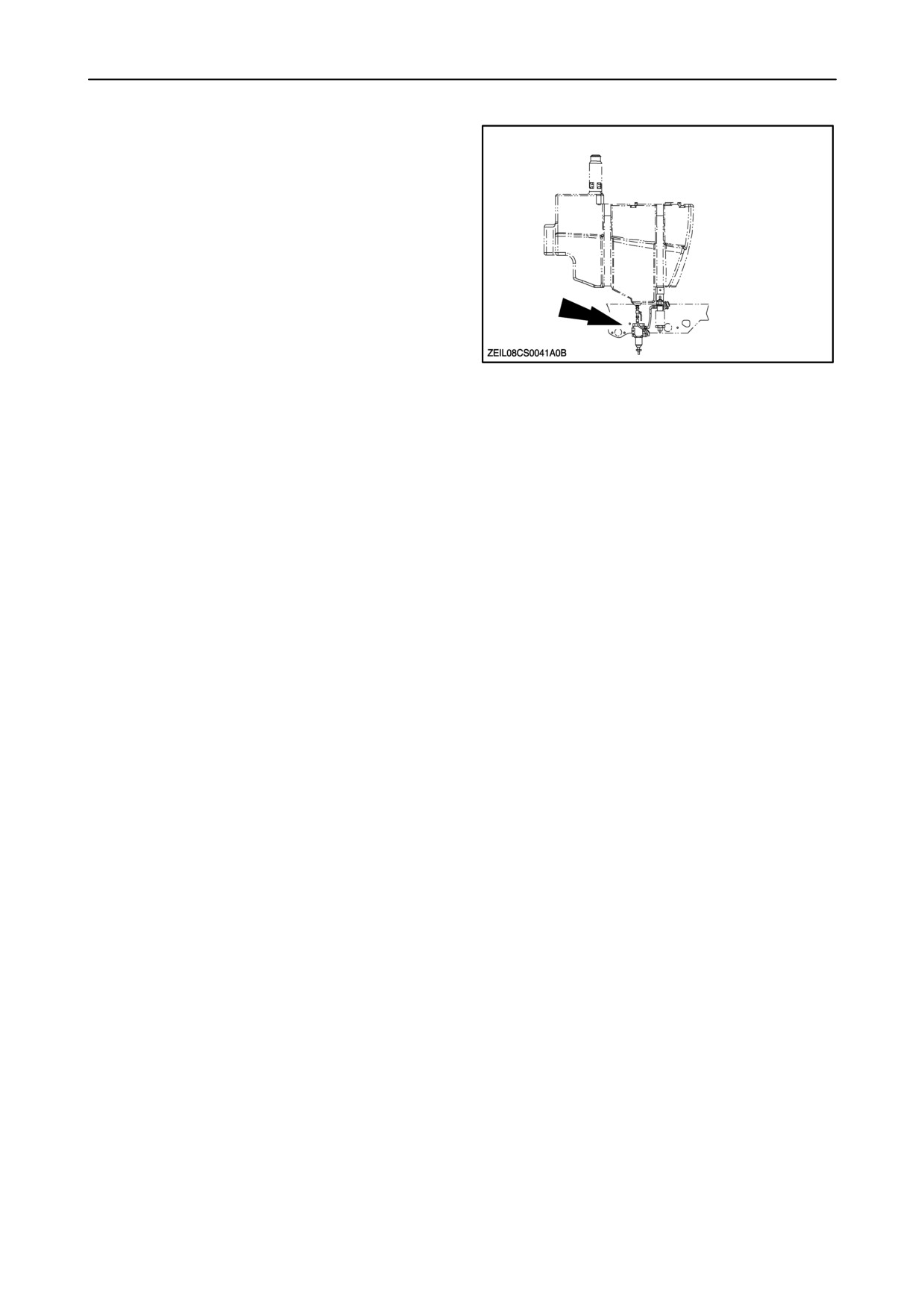

Топливный фильтр с водоотделителем

Можно установить дополнительный топливный

фильтр с влагоотделителем.

7-13

КАБИНА

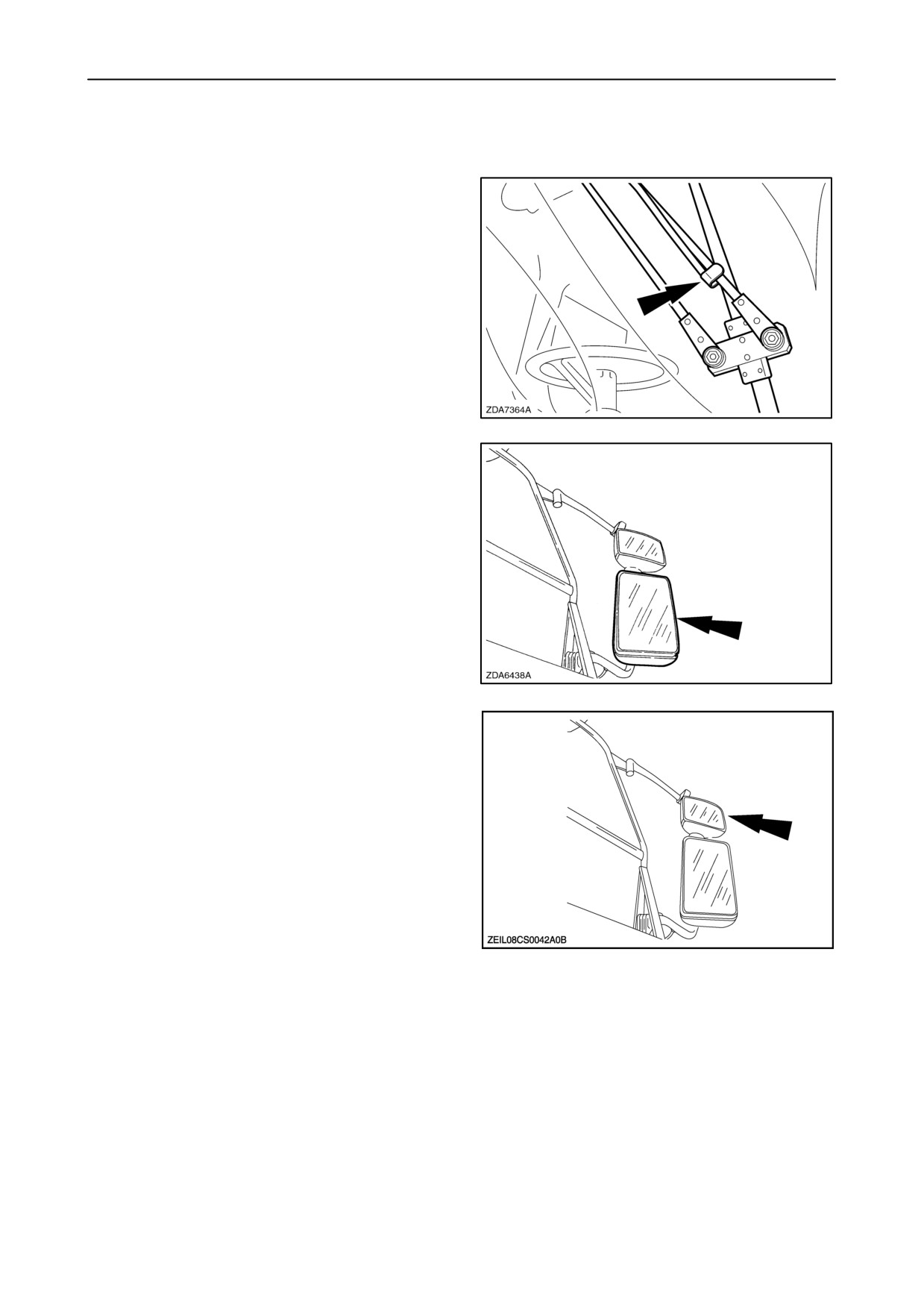

Система стеклоомывателя

Задача стеклоомывателя

- очистка лобового

стекла кабины оператора.

Зеркала с дистанционным управлением

Регулируемое панорамное зеркало

7-14

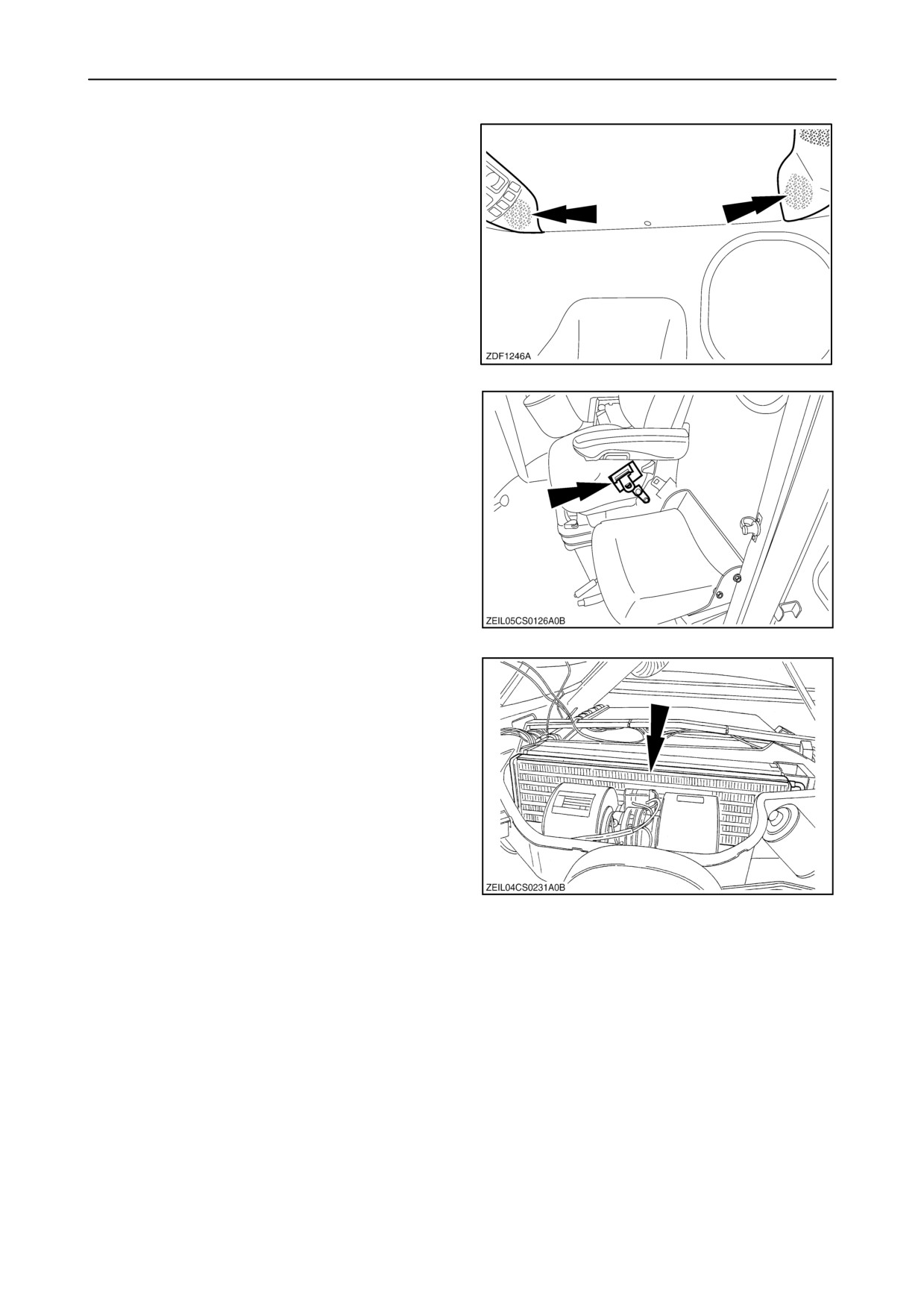

Задние динамики

Можно установить комплект двух задних

динамиков.

Ремни сиденья оператора

Существует возможность монтажа ремней

безопасности сиденья оператора.

Отопление

Для увеличения комфорта оператора при работе

в холодное время года можно установить

отопление.

7-15

ЭЛЕКТРИЧЕСКАЯ И ЭЛЕКТРОННАЯ ОСНАСТКА

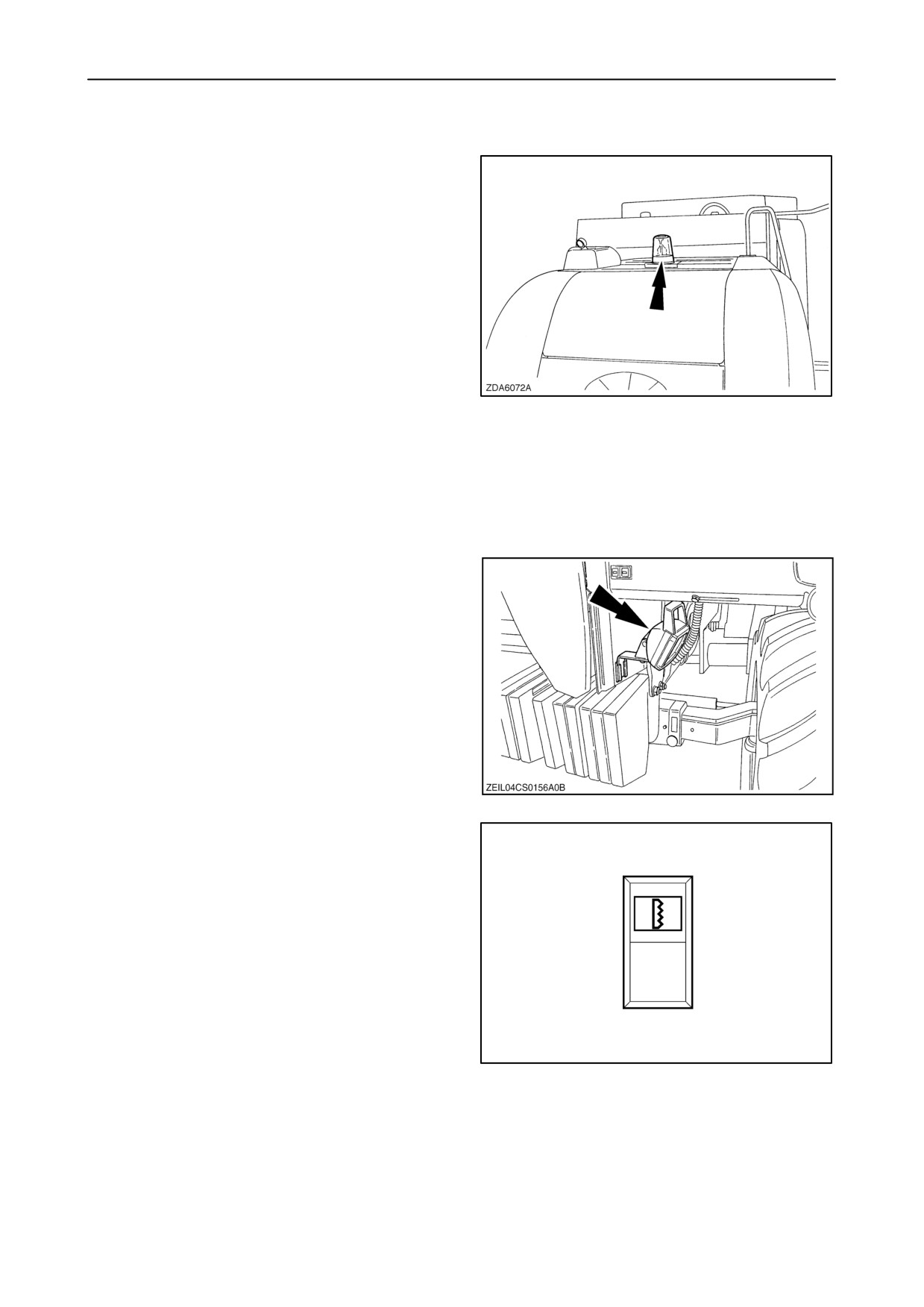

Вращающиеся сигнальные огни

(проблесковые маяки)

В некоторых странах можно установить спереди

и /или сзади вращающиеся сигнальные огни

(проблесковые маяки), которые предостерегают

других пользователей дорог, при езде по

общественным дорогам, о передвижении

широкого и тихоходного транспортного средства.

ВНИМАНИЕ: Установка проблесковых маяков

производится в соответствии с требованиями

Правил дорожного движения страны заказчика.

Рабочие огни освещения стерни и задние

рабочие огни

Этот комплект состоит из двух огней для

освещения стерни за жаткой, и двух огней сзади

комбайна для освещения зоны за комбайном.

При езде по дороге эти огни надо погасить.

Переносные рабочие огни

Переносное рабочее освещение пригодится,

если вы захотите проверить какие-нибудь

настройки при работе ночью.

Комплект вертикальных ножей

При уборке семян рапса можно установить

электрическое питание вертикального ножа

7-16
