Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 23
CSX7040 - CSX7050 - CSX7060
ПОЛОЖЕНИЕ УЗЛА ПОВОРОТНОЙ ЦАПФЫ И МИНИМАЛЬНАЯ ШИРИНА КОЛЕСНОЙ
БАЗЫ
(L): Регулируемый (низкая ступица
ШИНЫ ВЕДУЩИХ КОЛЕС
колеса)
(H): Регулируемый (высокая ступица
колеса)
(PRA): Ведомый задний мост
Минимальная
ширина колесной
базы ходовых
колес
L
L
L
H
L
H
PRA
H
PRA
L
620/75R34-170A8 DT820
1
1
620/75R30-163A8-DT822
1
1
1
1
3
650/75R32-172A8 DT822
3
1
800/65R32-172A8-DT822
1
1
3
3
1
4
1
900/60R32-176A8-DT830
3
3
1
4
1
1
710/75R34-178A8-Megaxbib
3
3
30.5x32-14PR-CSG-R2
1
Гусеницы
4
4-82
CSX7070
ПОЛОЖЕНИЕ УЗЛА ПОВОРОТНОЙ ЦАПФЫ И МИНИМАЛЬНАЯ ШИРИНА КОЛЕСНОЙ
БАЗЫ
(L): Регулируемый (низкая ступица
ШИНЫ ВЕДУЩИХ КОЛЕС
колеса)
(H): Регулируемый (высокая ступица
колеса)
(PRA): Ведомый задний мост
Минимальная
ширина колесной
базы ходовых
колес
L
L
L
H
L
H
PRA
H
PRA
L
620/75R34-170A8 DT820
3
3
620/75R30-163A8-DT822
3
3
650/75R32-172A8 DT822
3
3
5
800/65R32-172A8-DT822
3
3
5
5
3
900/60R32-176A8-DT830
5
5
3
6
3
710/75R34-178A8-Megaxbib
4
4
30.5x32-14PR-CSG-R2
3
Гусеницы
6
4-83
CSX7080
ПОЛОЖЕНИЕ УЗЛА ПОВОРОТНОЙ ЦАПФЫ И МИНИМАЛЬНАЯ ШИРИНА КОЛЕСНОЙ
БАЗЫ
(L): Регулируемый (низкая ступица
ШИНЫ ВЕДУЩИХ КОЛЕС
колеса)
(H): Регулируемый (высокая ступица
колеса)
(PRA): Ведомый задний мост
Минимальная
ширина колесной
базы ходовых
колес
L
L
L
H
L
H
PRA
H
PRA
L
620/75R34-170A8 DT820
3
3
650/75R32-172A8 DT822
3
3
5
800/65R32-172A8-DT822
3
3
5
5
3
3
900/60R32-176A8-DT830
5
5
3
6
3
1050/50R32-178A8-T1
5
5
6
3
710/75R34-178A8-Megaxbib
4
4
30.5x32-14PR-CSG-R2
3
Гусеницы
6
4-84
CSX7050 Laterale - CSX7060 Laterale
ПОЛОЖЕНИЕ УЗЛА ПОВОРОТНОЙ ЦАПФЫ И МИНИМАЛЬНАЯ ШИРИНА КОЛЕСНОЙ
БАЗЫ
ШИНЫ ВЕДУЩИХ КОЛЕС
(Н): Регулируемый (высокая ступица колеса)
(PRA): Ведомый задний мост
Минимальная ширина колесной
базы ходовых колес
H
H
PRA
620/75R34-170A8 DT820
3
710/75R34-178A8-Megaxbib
3
3
1
650/75R32-172A8 DT822
3
3
1
800/65R32-172A8-DT822
3
3
1
4-85
CSX7080 Laterale
ПОЛОЖЕНИЕ УЗЛА ПОВОРОТНОЙ ЦАПФЫ И МИНИМАЛЬНАЯ ШИРИНА КОЛЕСНОЙ
БАЗЫ
ШИНЫ ВЕДУЩИХ КОЛЕС
(Н): Регулируемый (высокая ступица колеса)
(PRA): Ведомый задний мост
Минимальная ширина колесной
базы ходовых колес
H
H
PRA
710/75R34-178A8-Megaxbib
5
5
3
650/75R32-172A8 DT822
5
5
3
800/65R32-172A8-DT822
5
5
3
4-86
3. Регулировка схождения колёс
179
Для управляемых колёс необходимо установить
правильное схождение, иначе возможен
преждевременный износ шин. Расстояние между
колёсами в передней части должно быть меньше,
чем в задней части
(если смотреть по
направлению движения комбайна).

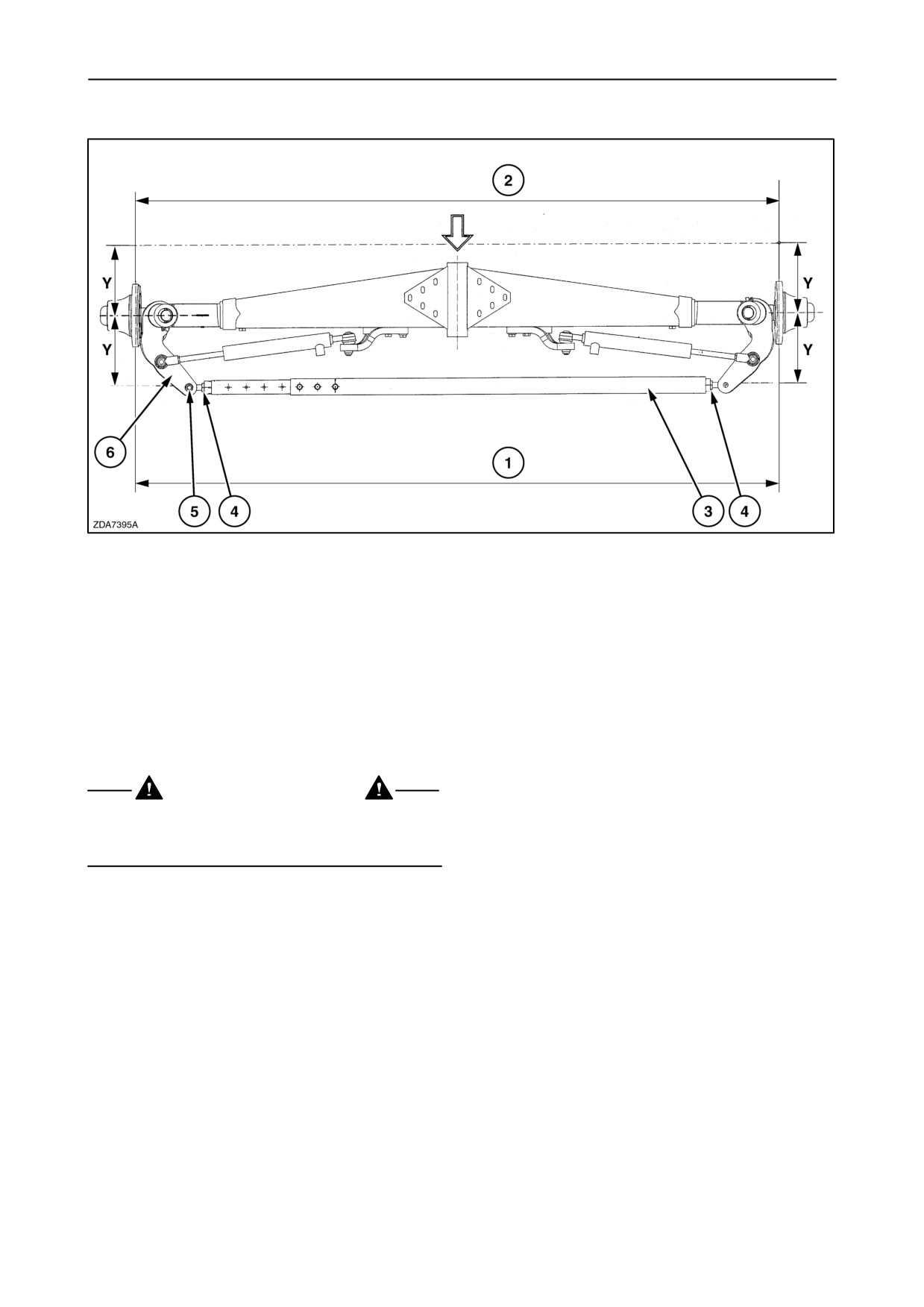

Чтобы проверить и отрегулировать схождение
колёс, необходимо выполнить следующие
действия:
1. Включить стояночный тормоз и установить
опору под мост с ведущими колёсами так,
чтобы ведущие колёса не касались земли.
ОСТОРОЖНО
Перед регулировкой ведущего моста необходимо
под заднюю часть комбайна установить и
надёжно закрепить соответствующие домкраты.
2. Выправить ведущие колёса прямо вперёд.
3. Отметить точки на расстоянии Y = 273 мм от
центра передней внутренней поверхности
обода колеса до центра по высоте колеса и
замерить расстояние (1).
4. Повернуть ведущие колеса на 180° вперёд
или назад, пока риски не окажутся на высоте
оси колеса, и замерить расстояние
(2).
Расстояние (2) должно быть на 8 - 12 мм
больше, чем расстояние (1).
4-87

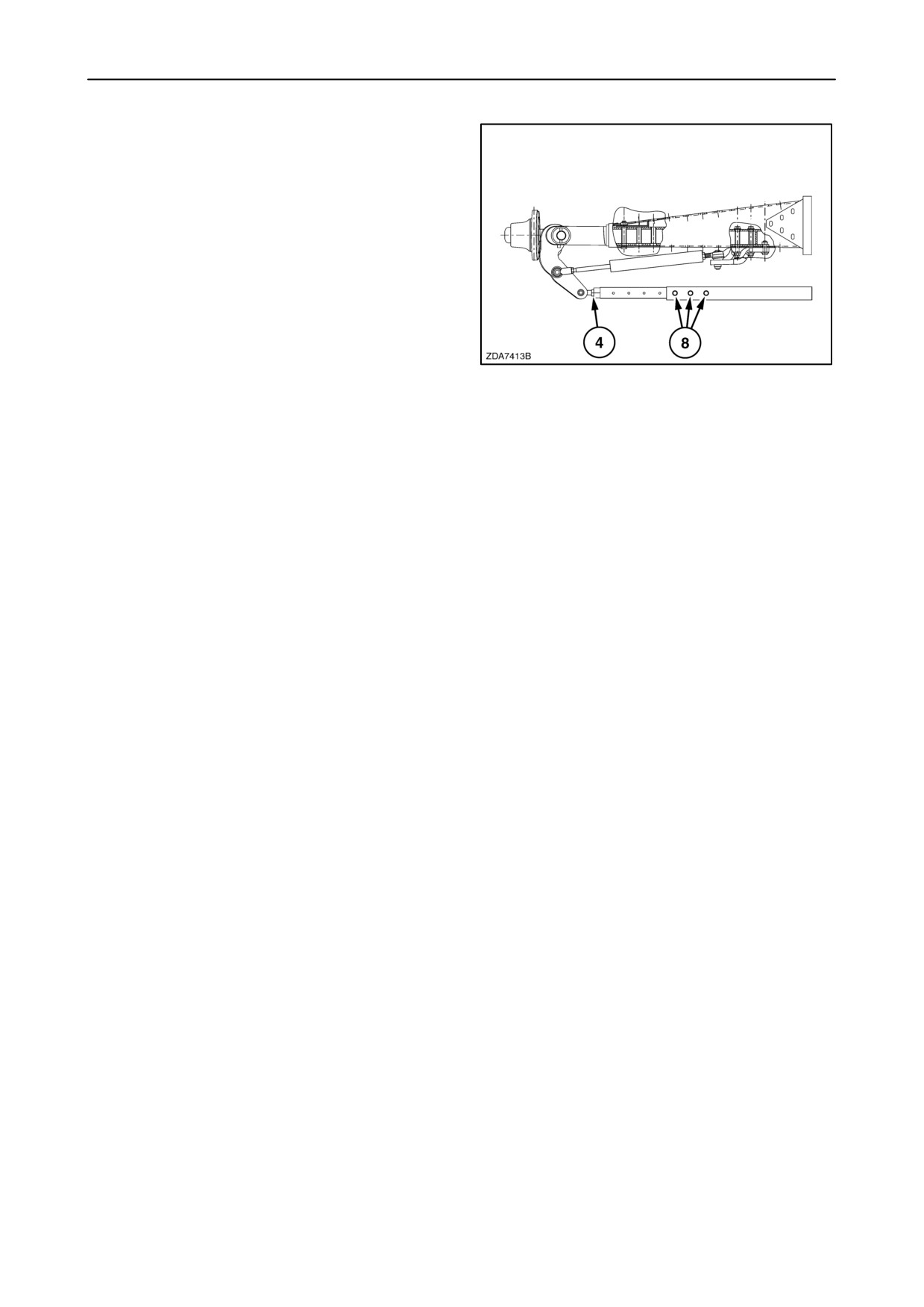

5. Для регулировки схождения, ослабить две
контргайки (4) и снять три болта (8) на рулевой
тяге.
6. Повернуть две трубки на их шаровых
шарнирах. Две трубки надо повернуть в
противоположном направлении и одинаково с
обеих сторон.
7. После регулировки затяните три болта (8) с
моментом затяжки от
15 до
20 Нм. не
деформируя внутренней трубки.
8. Затянуть обе контргайки
(4) с моментом
затяжки от 135 до 150 Нм.
180
4-88

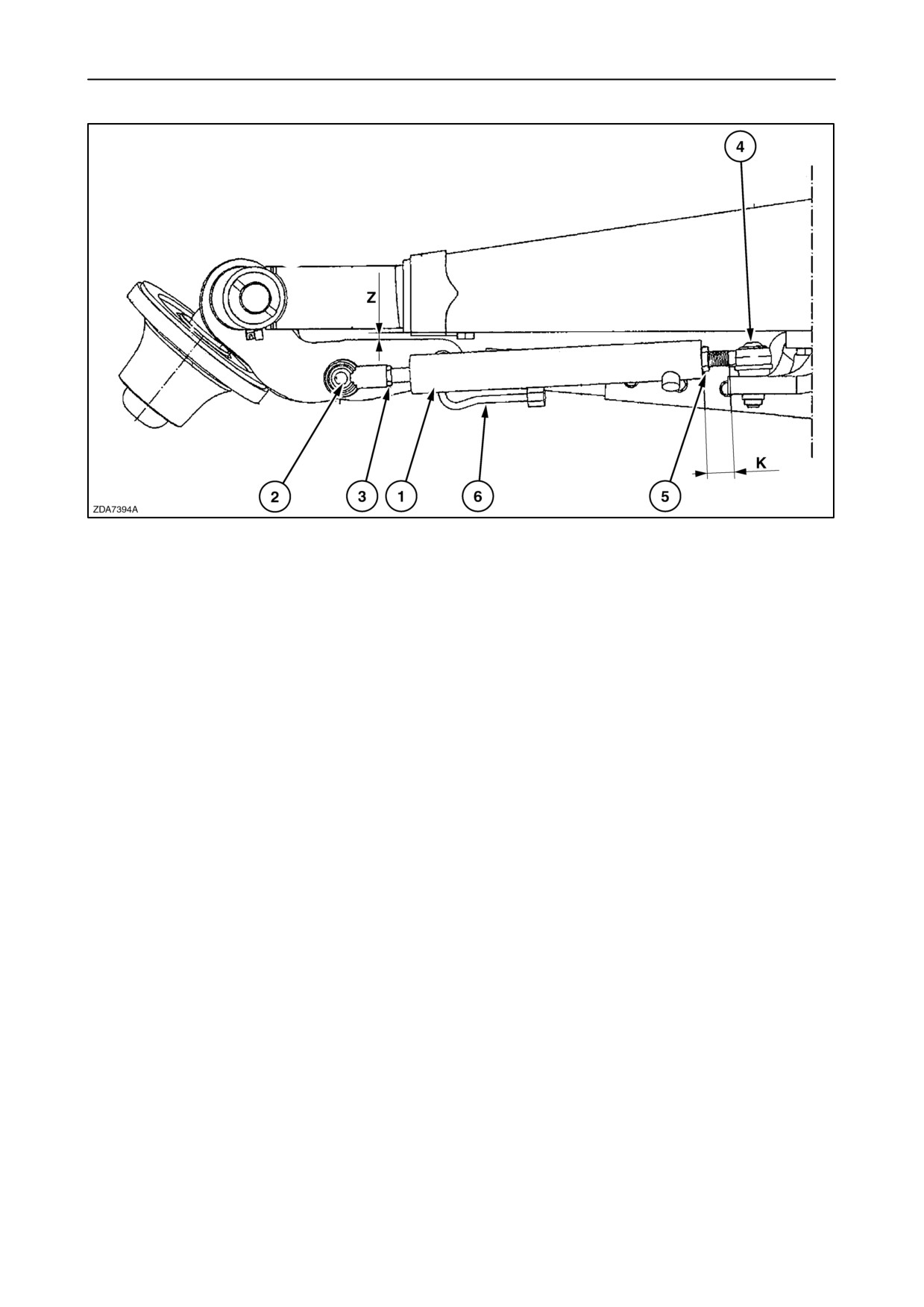

4. Регулировка управляющего цилиндра
1. После регулировки сближения, отрегулируйте
оба управляющие цилиндры
2. Устранить
шаровой шарнир
(2)
с
управляющего плеча (поворотной цапфы),
ослабляя корончатую гайку.
3. Полностью вдвинуть цилиндр, до внутреннего
ограничителя.
4. Навинтить шаровые шарниры (2) и стопорную
гайку (3) полностью на цилиндр (1), в потом
ослабить на один оборот.
5. Отрегулировать цилиндр при помощи
контргайки (5) к шаровому шарниру (4), пока
расстояние (Z) не составит
7 - 13 мм у шарового шарнира (2), свободно
установленного на управляющем плече
(поворотной цапфе).
ВНИМАНИЕ: Если расстояние (K) больше чем
48 мм, свинтить шаровой шарнир (2) на 1.5
оборота с цилиндра.
6. Установить шаровой шарнир (2) на плече
поворотной цапфы, и затянуть корончатой
гайкой с моментом затяжки 150 до 170 Нм.
7. Отрегулировать стержнем цилиндра до
получения зазора Z от 8.5 до 11.5 мм.
(тонкая регулировка)
8. Затянуть стопорную гайку (3) с моментом
затяжки от 150 до 170 Нм и стопорную айку (5)
с моментом затяжки от 135 до 150 Нм.
ВНИМАНИЕ: Проверьте, установлены ли
гидравлические шланги
(6)
управляющих
цилиндров как показано на рисунке.
4-89
181
4-90
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Предохранители и реле
ВАЖНО:
• При замене предохранителя необходимо
удостовериться, что новый рассчитан
на такой же номинальный ток, что и
предыдущий предохранитель.
• При замене реле удостовериться, что
новое имеет ту же конфигурацию
контактов (видны на корпусе реле), что
и предыдущее.
Всегда
применяйте
только
оригинальные запчасти.

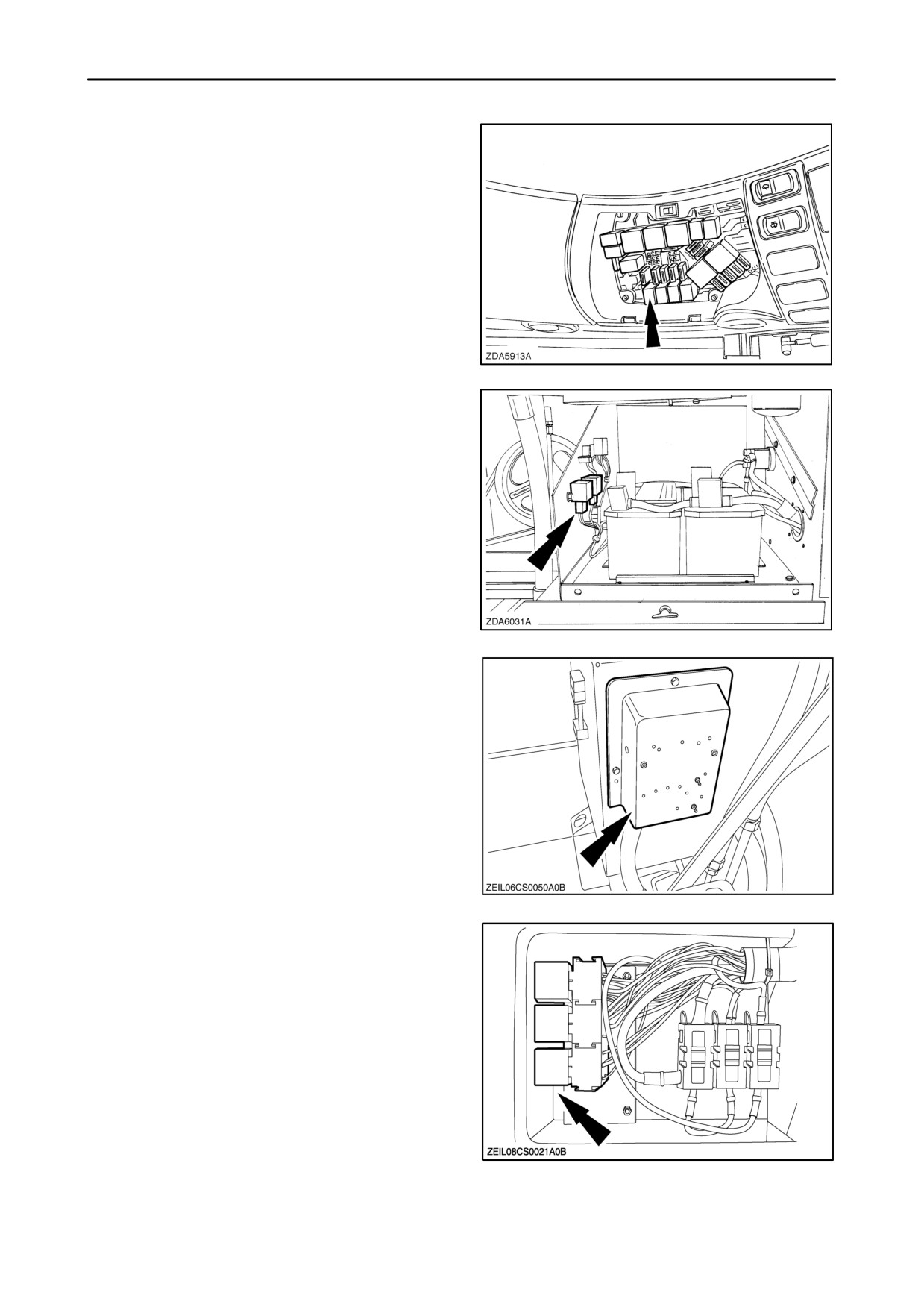

1. Плечо печатной платы: находится на
приборном щитке.
182

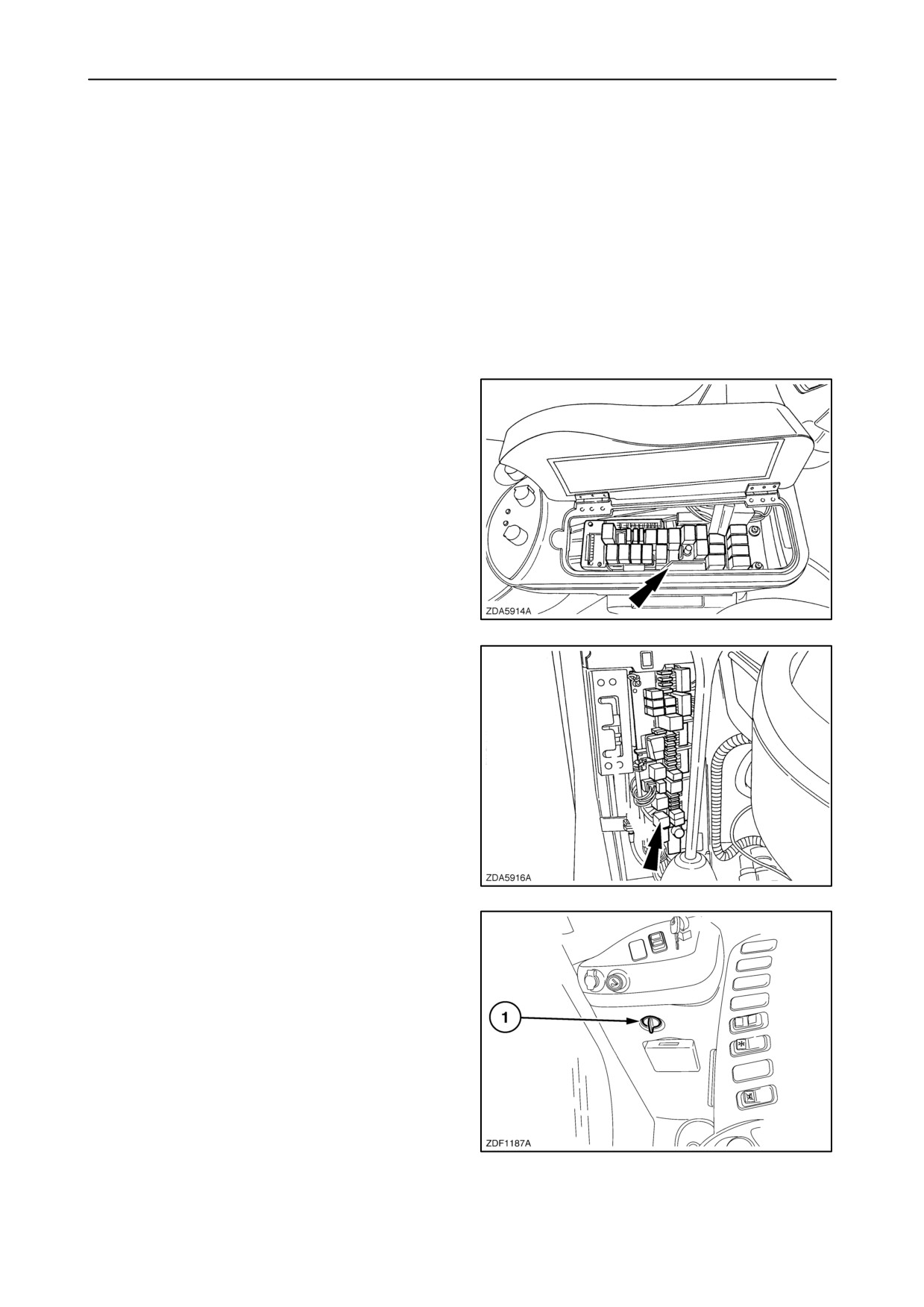

2. Плата предохранителей: расположена с
правой стороны и сзади кабины.
183
Чтобы получить доступ к пеатной плате,
снимите крышку, поворачивая ручку
(1)
против часовой стрелки.
184
4-91
3. Печатная плата крышки кабины: расположена
справа в крыше.
Чтобы получить доступ, снимите крышку.
185
4. Предохранители и реле находятся в отсеке
аккумуляторной батареи.
Чтобы получить доступ, снимите крышку.
186
5. Предохранители и реле двигателя.
Чтобы получить доступ, снимите три гайки.
187
188
4-92

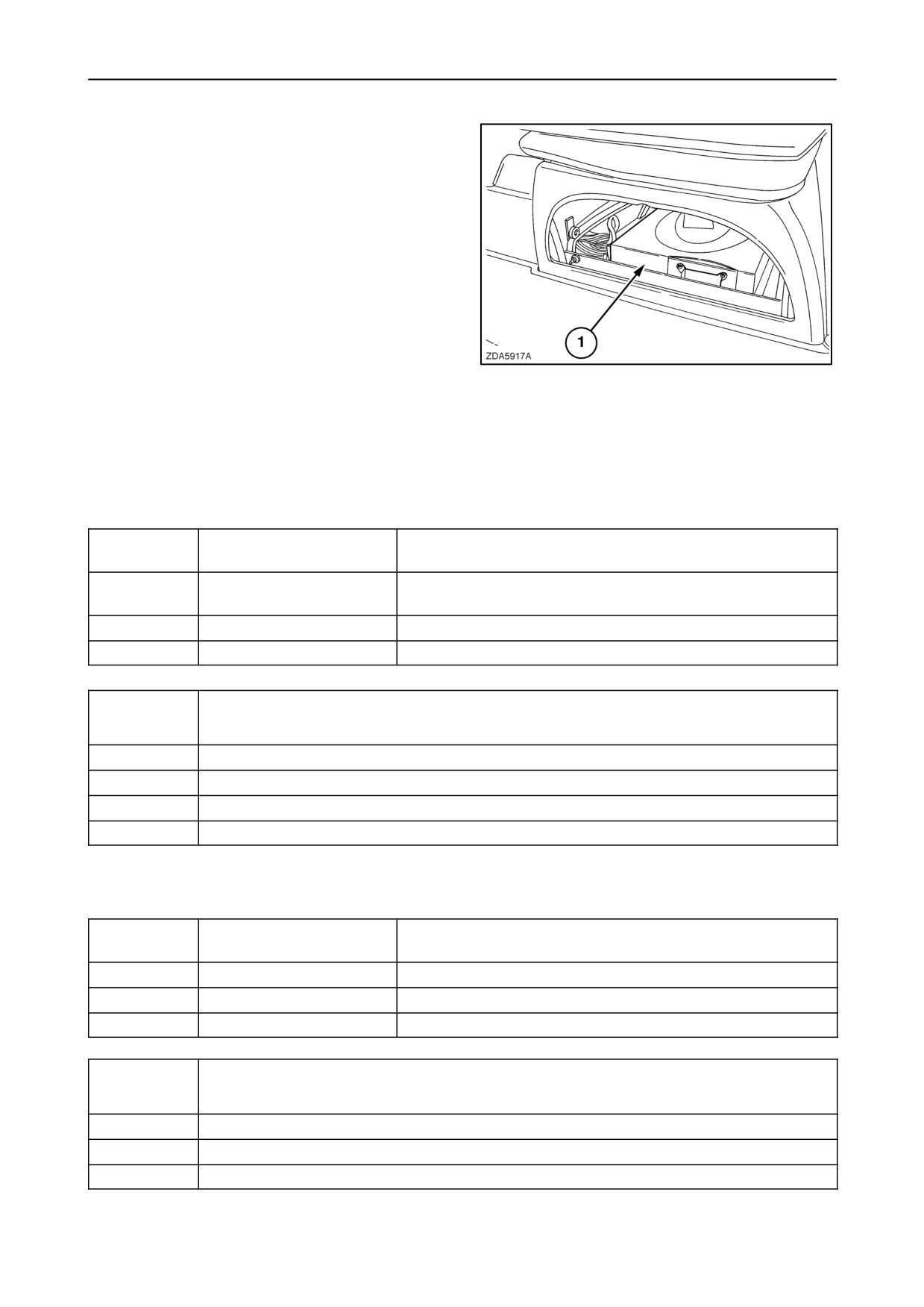

6. Модуль управления (CM) (1) расположен под
сиденьем оператора.
Чтобы получить доступ, сначала выньте ящик
для хранения
189
7. Предохранитель расположен под крышей
кабины.
Чтобы получить доступ, откройте крышу
кабины.
Предохранители и реле находятся в отсеке
аккумуляторной батареи
Предохра
Величина
Функция
нитель № .
номинального тока
F57
25A
Пускатель пластин разбрасывателя
соломоизмельчителя (если установлен)
F61
40A
Вертикальный нож (правая сторона) (если установлен)
F62
40A
Вертикальный нож (левая сторона) (если установлен)
Реле n_
Функция
K36
Пластины разбрасывателя (если установлены)
K37
Пластины разбрасывателя (если установлены)
K70
Вертикальный нож (правая сторона) (если установлен)
K71
Вертикальный нож (левая сторона) (если установлен)
Предохранители и реле расположены в
модуле двигателя.
Предохра
Величина
Функция
нитель № .
номинального тока
F1
80A
Главный контур запуска
F13
40A
Вариатор барабана:
F63
30A
ECU двигателя
Реле n_
Функция
K1
Контур запуска
K33
Вариатор барабана (уменьшение скорости)
K34
Вариатор барабана (увеличение скорости)
4-93

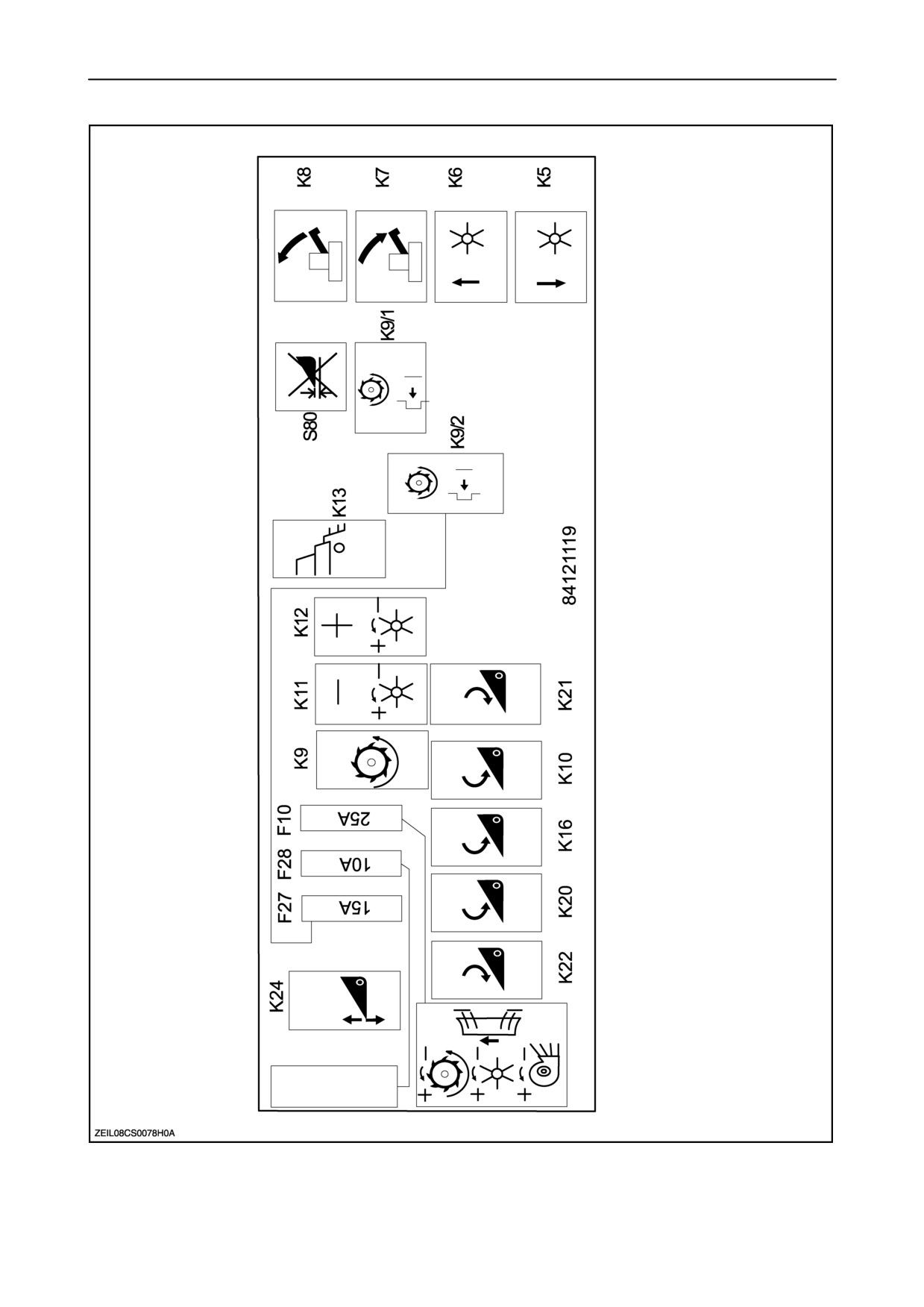

Печатная плата подлокотника
Предохра
Величина
Функция
нитель № .
номинального тока
F10
25A
Вариатор барабана /вентилятора/ мотовила
F27
15A
Питание молотильного механизма
F28
-
-
Реле n_
Функция
K5
Мотовило, спуск
K6
Мотовило, подъём
K7
Открыта разгрузочная труба
K8
Закрыта разгрузочная труба
K9
Включение молотилки
K9/1
Защита включения молотилки
K9/2
Защита включения молотилки
K10
Включение жатки
K11
Замедление скорости мотовила
K12
Ускорение скорости мотовила
K13
Защита задней лестницы
K16
Включение жатки
K20
Реверсивный механизм
K21
Реверсивный механизм
K22
Реверсивный механизм
K24
Дорожный режим (контроль высоты жатки)
4-94
190
4-95

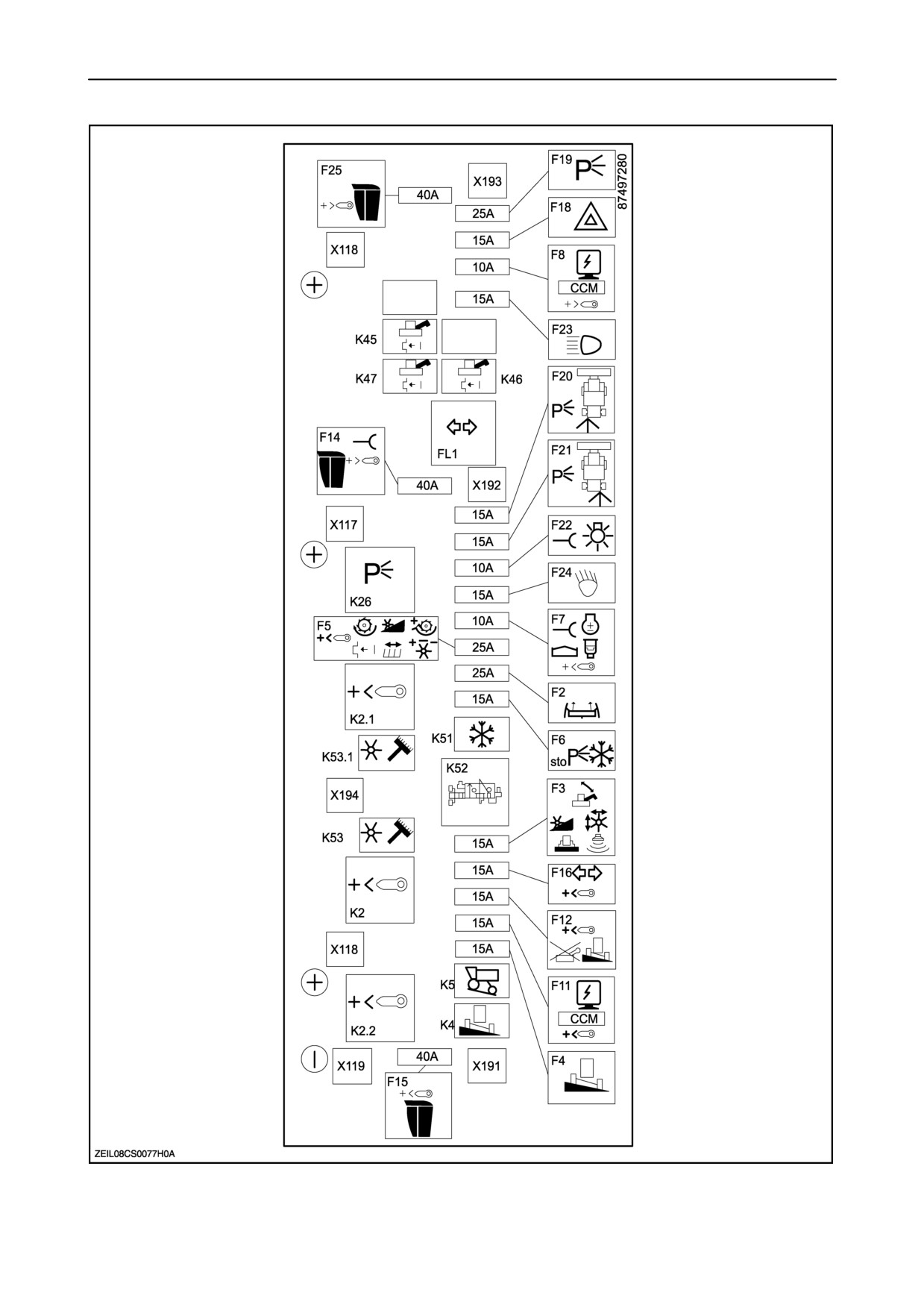

Плата
Предохра
Величина
Функция
нитель № .
номинального тока
F2
25A
Очистная система Smart Sievet
F3
15A
Боковая флотация / Зуммер заднего хода / Регулировка
жатки
F5
25A
Питание после включения молотилки / Решета с
дистанционным управлением (если установлены)
F6
15A
Тормозные огни /Кондиционер
F7
10A
Обнаружение уровня в зерновом бункере / 12-вольтный
штепсель
F8
10A
Модуль управления комбайном + монитор перед
контактом
F11
15A
Модуль управления комбайном + монитор после
контакта
F12
15A
Дорожный режим
F14
40A
Контур запуска / зажигалка
F15
40A
Главный предохранитель после контакта
F16
15A
Указатели поворотов
F18
15A
Аварийные огни
F19
25A
Стояночные огни
F20
15A
Стояночные огни - левая сторона
F21
15A
Стояночные огни - правая сторона
F22
10A
Панель управления кониционером / дополнительные
стояночные огни
F23
15A
Дорожное освещение
F24
15A
Фары ближнего света
F25
40A
Печатная плата 12-вольтного контакта
Реле n_
Функция
K2
Реле после контакта 1
K2.1
Реле после контакта 2
K2.2
Реле после контакта 3
K26
Стояночные огни
K45
Защита разгрузочной трубы
K46
Защита разгрузочной трубы
K47
Защита разгрузочной трубы
K51
Компрессор кондиционера
K52
Защита поляризации
K53
Щётка вращающегося пылеулавливающего фильтра
K53.1
Щётка вращающегося пылеулавливающего фильтра
4-96
191
4-97
