Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 20





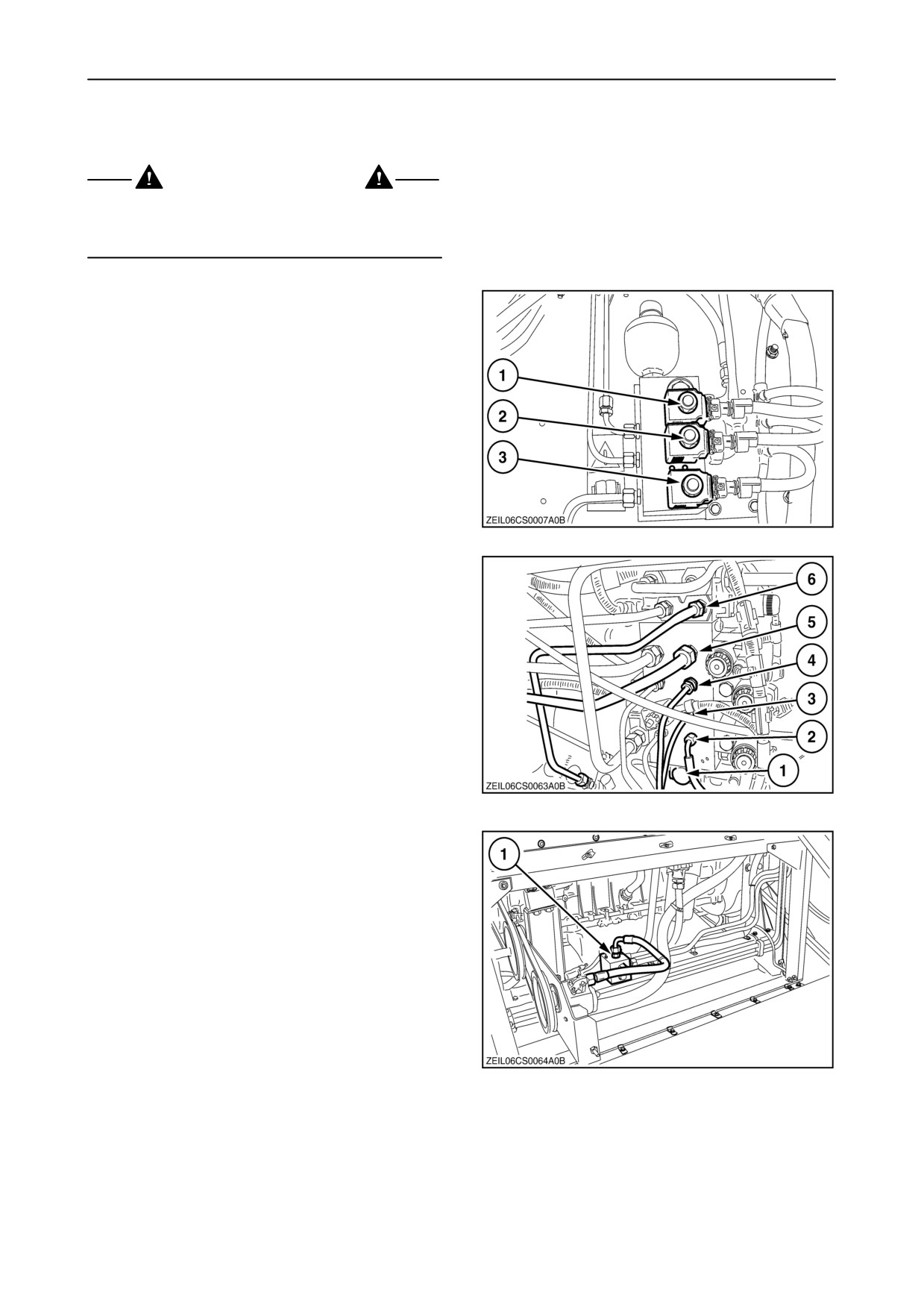

ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ С
ДИСТАНЦИОННЫМ УПРАВЛЕНИЕМ
ОПАСНОСТЬ
Убедитесь, что в зоне действия комбайна никого
нет, при нажимании вручную одной из кнопок этих
клапанов.
Гидравлические клапаны расположены с левой
стороны комбайна.
1. Обмолот
2. Разгрузка
3. Соломоподъёмник
82
Гидравлические клапаны находятся слева, за
полощадкой управления.
Откройте дверцу, чтобы получить доступ к
главному блоку клапанов.
1. Подъём жатки
2. Колебания разгрузочного шнека.
3. Подъём/опускание мотовила
4. Передвижение мотовила вперёд/назад
5. Реверсивный механизм
6. Боковая
флотация
(стабилизирующая
система)
83
Гидравлический клапан расположен в отсеке
двигателя.
Откройте крышку в зерновом бункере, чтобы
получить доступ к клапану
1. Гидравлический привод мотовила
84
4-34

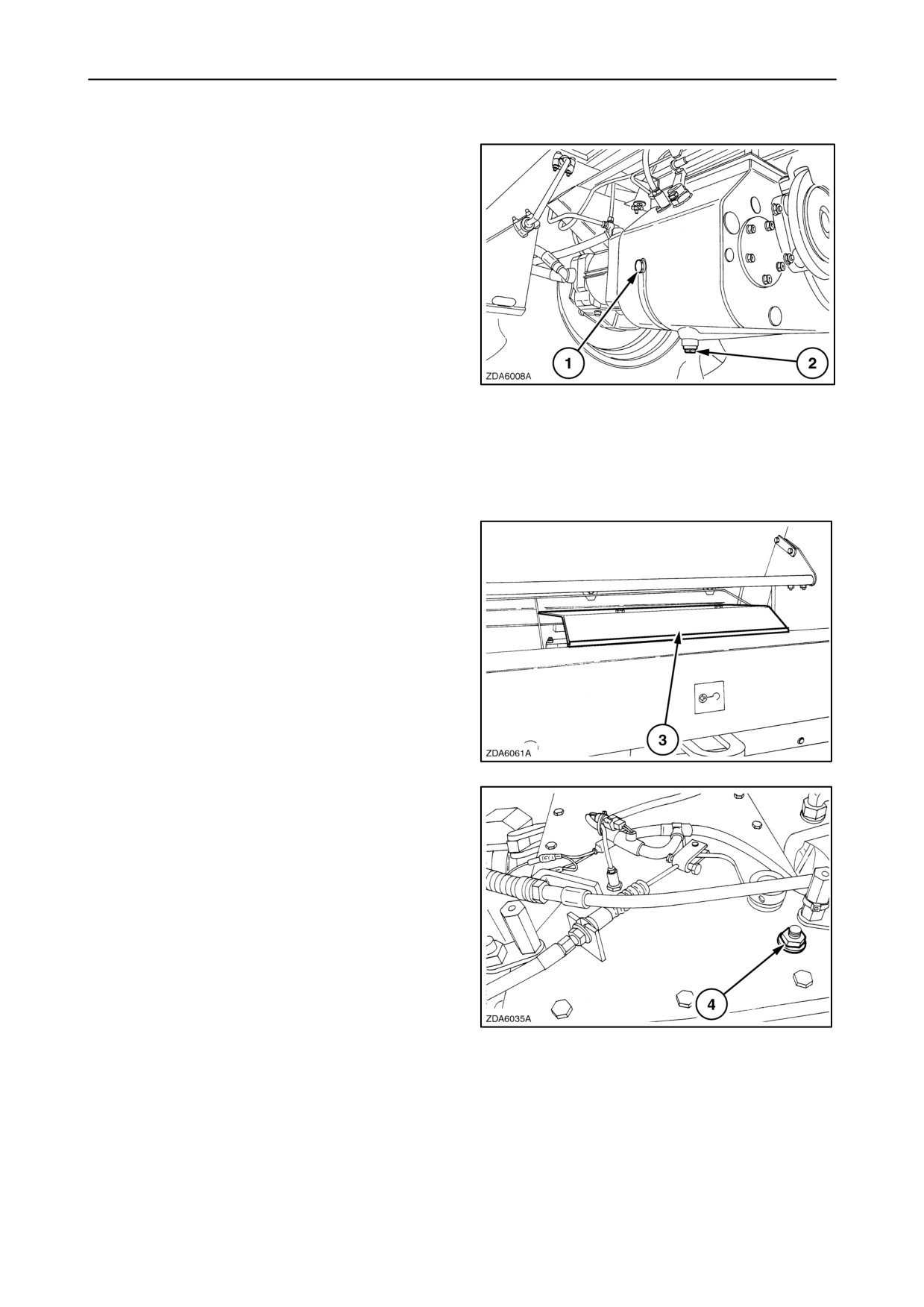

ХОДОВАЯ КОРОБКА ПЕРЕДАЧ

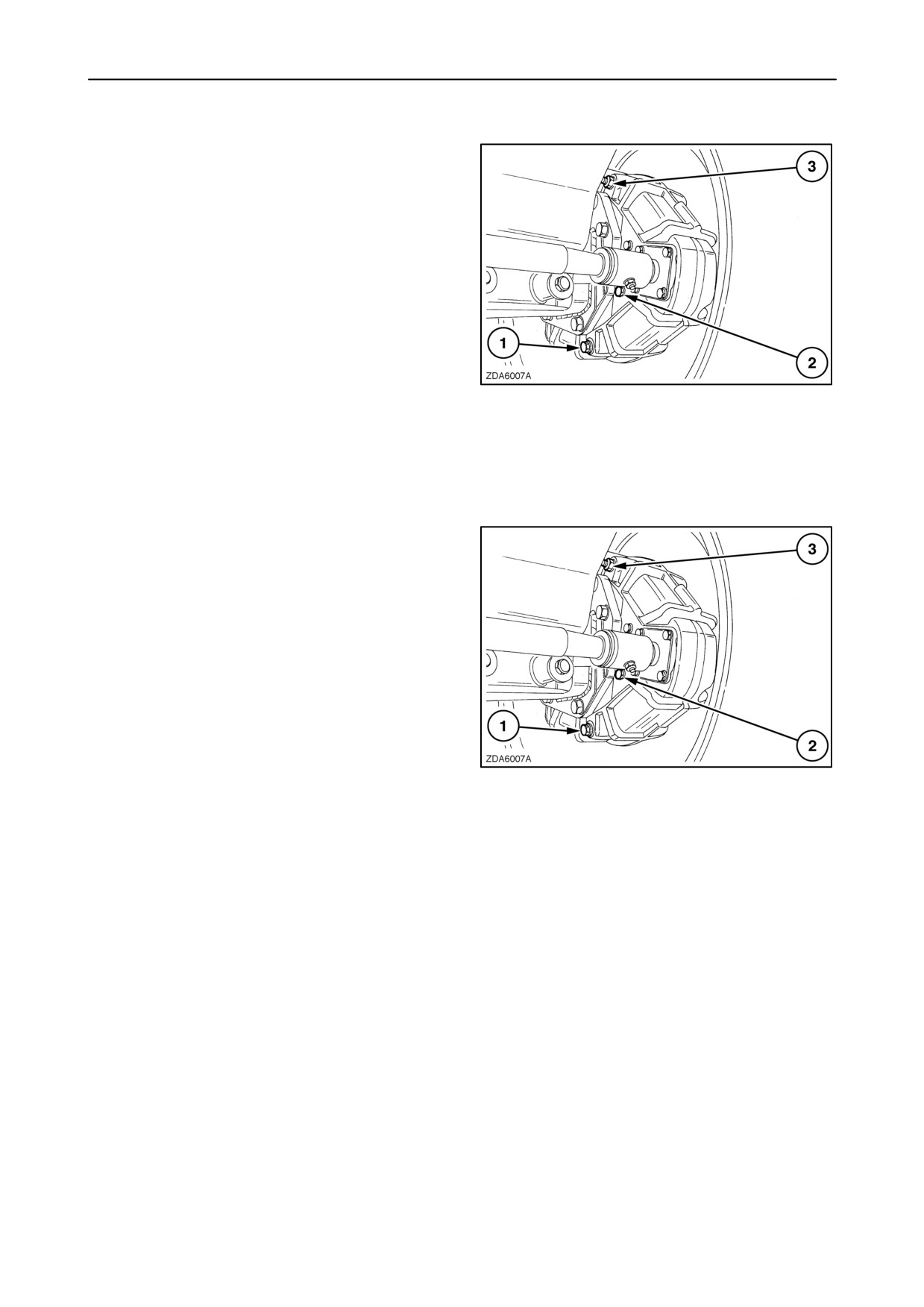

Уровень масла
Когда комбайн стоит на ровной поверхности,
уровень масла должен доходить до центральной
части смотрового стекла (1).
Замена масла
Масло в ходовой коробке передач необходимо
менять:
• через первые 100 моточасов.
• Позже менять каждые 600 моточасов или раз
в год.
Чтобы сменить масло в ходовой коробке передач,
необходимо выполнить следующие действия:
85
1. Слить масло, вытягивая пробку
(2),
направляя его в специальную ёмкость.
2. Снова завинтить пробку (2).
ВАЖНО: Перед установкой магнитной пробки
(2) старательно её очистить.

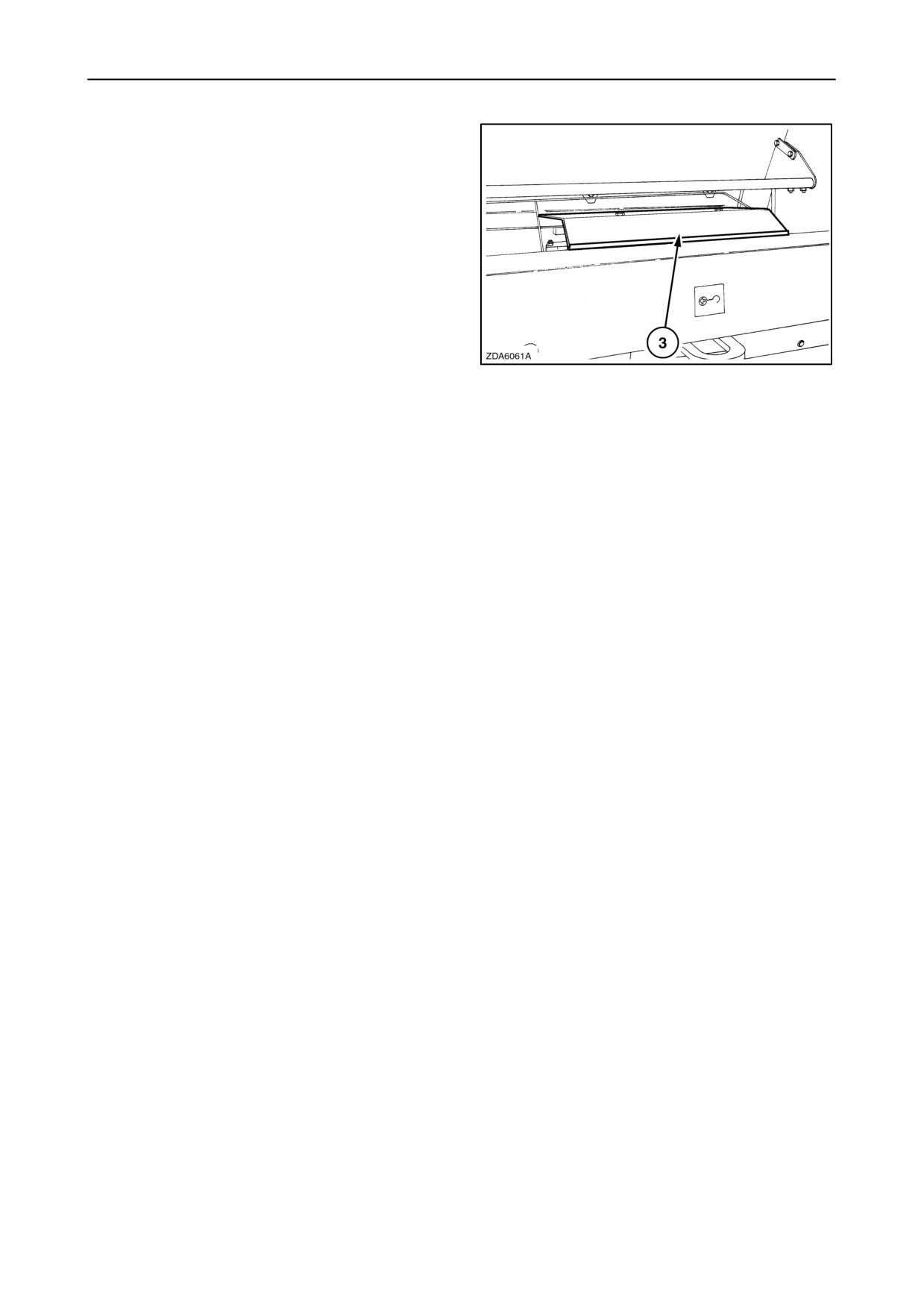

3. Снять плиту крышки ходовой коробки передач
(3), ослабляя болты. (если установлены)
86
4. Очистить
место
возле
наливной
пробки/воздухоотделителя
(4) и вытянуть
пробку.
5. Наполнить коробку передач новым маслом до
уровня смотрового стекла.
6. Установить на место наливную пробку
/маслоотделитель (4).
87
4-35
7. Установить плиту крышки ходовой коробки
передач (3), и затяните болты. (если есть)
88
Объём масла
19 литров
Спецификация масла
Использовать AMBRA HYPOIDE 90, SAE 80W90,
NH520A или масло, удовлетворяющее
стандартам:
• API GL-5
• MIL-L-2105 D
4-36
КОРОБКИ БОРТОВЫХ ПЕРЕДАЧ
CSX7040, CSX7050, CSX7060, CSX7070:
бортовых передачи 10/75
CSX7080: бортовых передач: 11/111

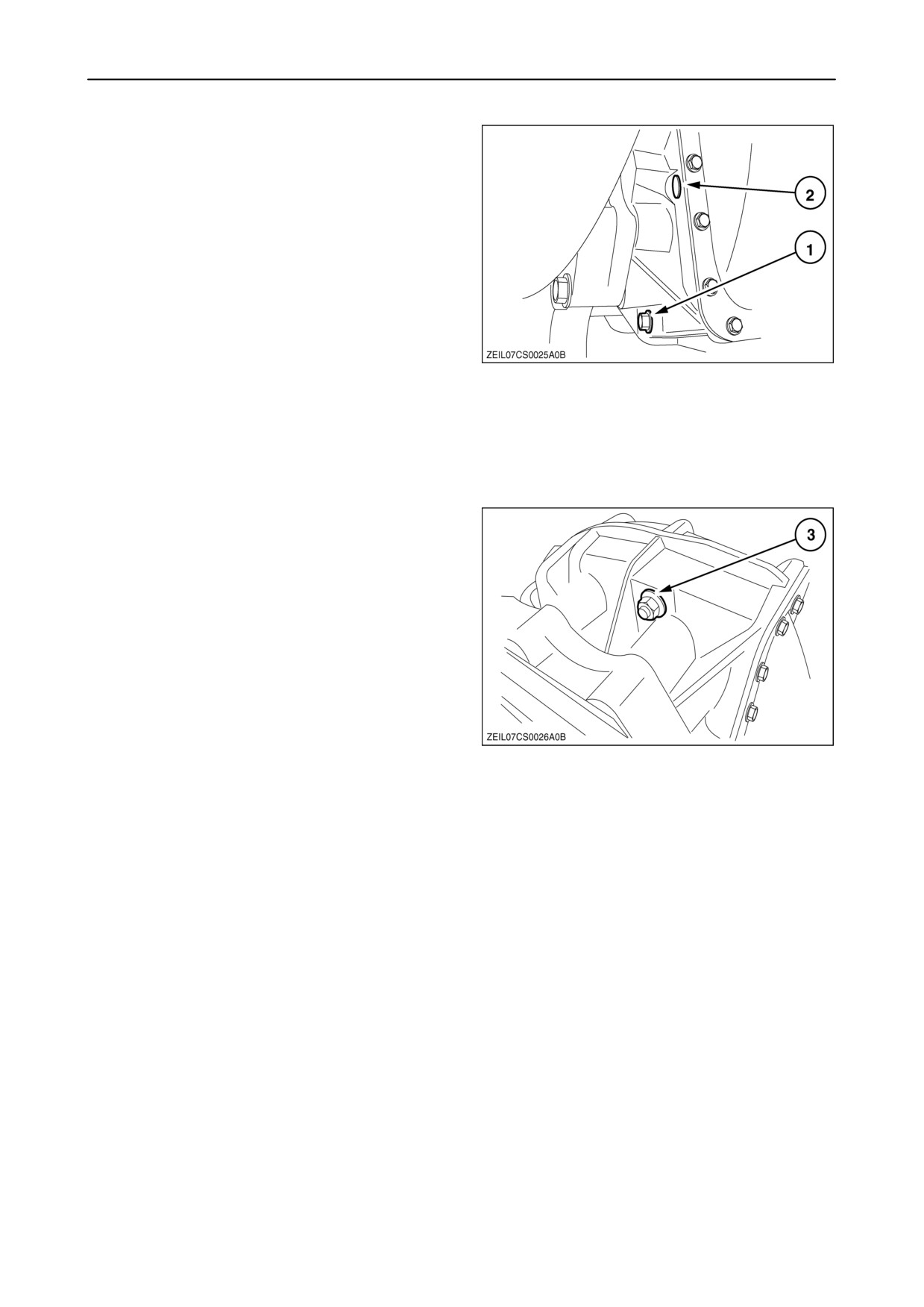

Уровень масла
Когда комбайн стоит на ровной поверхности,
уровень масла должен доходить до пробки (2).
При необходимости долить масла через
заливную пробку /пробку сапуна (3).
89
Замена масла
Масло в коробке бортовых передач необходимо
менять:
• через первые 100 моточасов.
• Позже менять каждые 600 моточасов или раз
в год.
Чтобы сменить масло в коробке бортовых
передач, необходимо выполнить следующие
действия:
1. Слить масло, снимая пробку 1 и направляя его
в специальную ёмкость.
2. Установить на место пробку (1).
ВАЖНО: Перед установкой магнитной пробки
(1) старательно её очистить.
3. Очистить место возле пробки контроля
уровня
(2),
и
наливную
пробку
/маслоотделитель (3), после чего вывинтить
обе пробки.
90
4. Наполнить коробку передач новым маслом.
5. Установить на место пробку
(2) и пробку
наполнения /сапуна (3)
Объём масла
10/75: 5 литров
11/111: 7.2 литров
Спецификация масла
Рекомендуется применять масла AMBRA
HYPOIDE 90, SAE80W90, NH520A или масло,
удовлетворяющие требованиям норм:
• API GL-5
• MIL-L-2105 D
4-37
CSX7050 Laterale, CSX7060 Laterale,
CSX7080 Laterale: бортовой привод: 11/111
Уровень масла
Когда комбайн стоит на ровной поверхности,
уровень масла должен доходить до центральной
части смотрового стекла (2).
При необходимости долить масла через
заливную пробку /пробку сапуна (3).
91
Замена масла
Масло в коробке бортовых передач необходимо
менять:
• Через первые 100 моточасов.
• Позже менять каждые 600 моточасов или раз
в год.
Чтобы сменить масло в коробке бортовых
передач, необходимо выполнить следующие
действия:
1. Слить масло, снимая пробку (1) и направляя
его в специальную ёмкость.
2. Установить на место пробку (1).
ВАЖНО: Перед установкой магнитной пробки
(1) старательно её очистить.
3. Очистить место возле заливной пробки
/пробки сапуна (3), после чего вывинтить обе
пробки.
92
4. Наполнить коробку передач новым маслом.
5. Установить на место заливную пробку /пробку
сапуна (3).
Объём масла
7.2 литра
Спецификация масла
Рекомендуется применять масла AMBRA
HYPOIDE 90, SAE80W90, NH520A или масло,
удовлетворяющие требованиям норм:
• API GL-5
• MIL-L-2105 D
4-38

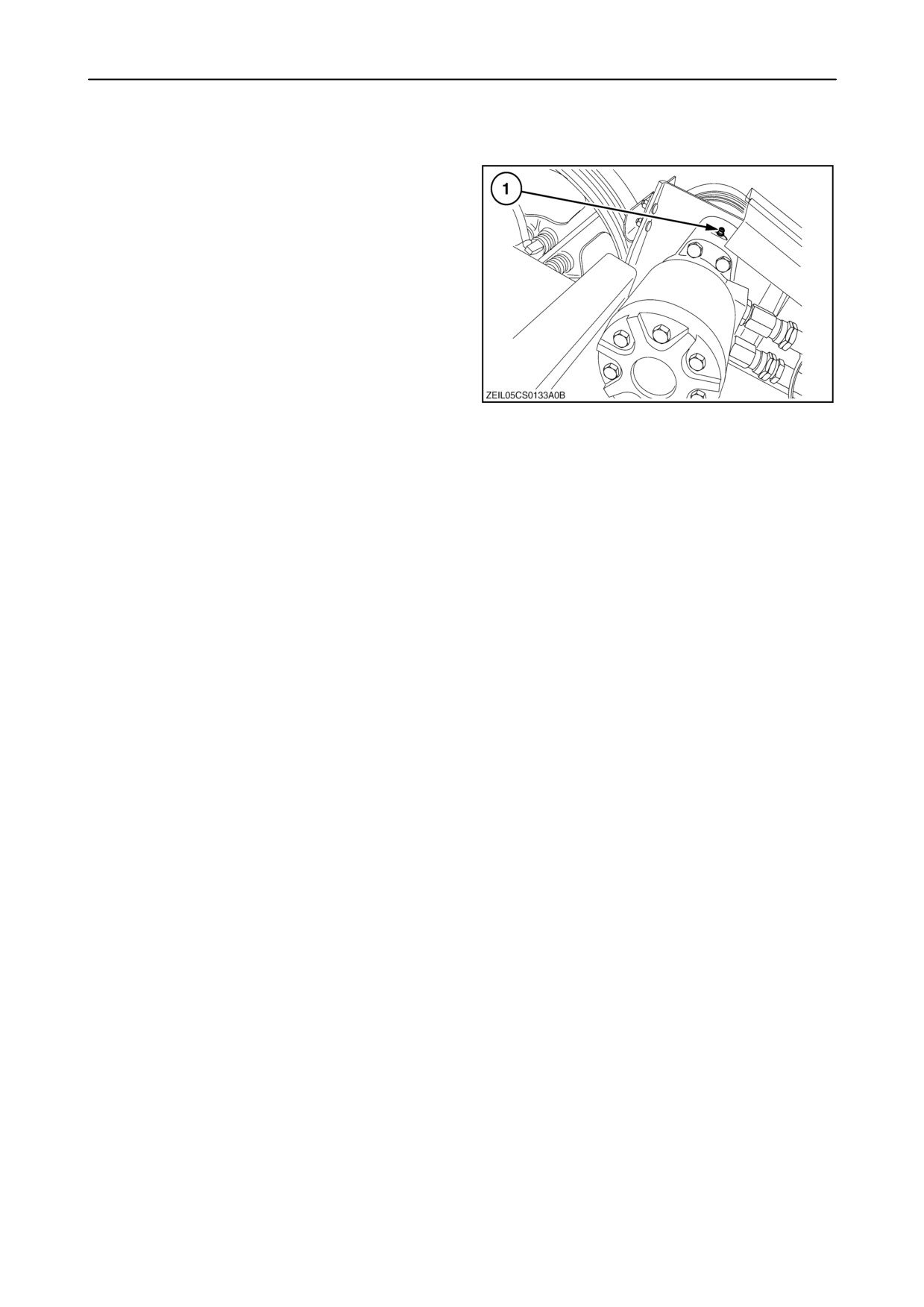

ГИДРАВЛИЧЕСКИЙ ВОЗВРАТНОГО
МЕХАНИЗМА
Уровень масла
При необходимости долить масла через
заливную пробку (1).
93
Замена масла
Гидравлический
двигатель
возвратного
механизма передач необходимо менять:
• Каждые 1000 моточасов
Перед
выполнением
соответствующей
процедуры связаться с местным торговым
представителем.
Объём масла
60 см3
Спецификация масла
Рекомендуется применять масла AMBRA
HYPOIDE 90, SAE80W90, NH520A или масло,
удовлетворяющие требованиям норм:
• API GL-5
• MIL-L-2105 D
4-39
ЦЕПИ, РЕЗЬБОВЫЕ СТЕРЖНИ И
КРИВОШИПНЫЕ ПАЛЬЦЫ (ТОЧКИ
СОЧЛЕНЕНИЯ)
Цепи
Смазывать перечисленные ниже цепи каждые
100 моточасов.
Таким образом масло проникнет внутрь цепей и
будет обеспечена идеальная защита и смазка.
Использовать масло AMBRA HYPOIDE 90, SAE
80W90,
NH520A
или
специальное
(биодеградирующее) масло для цепей.

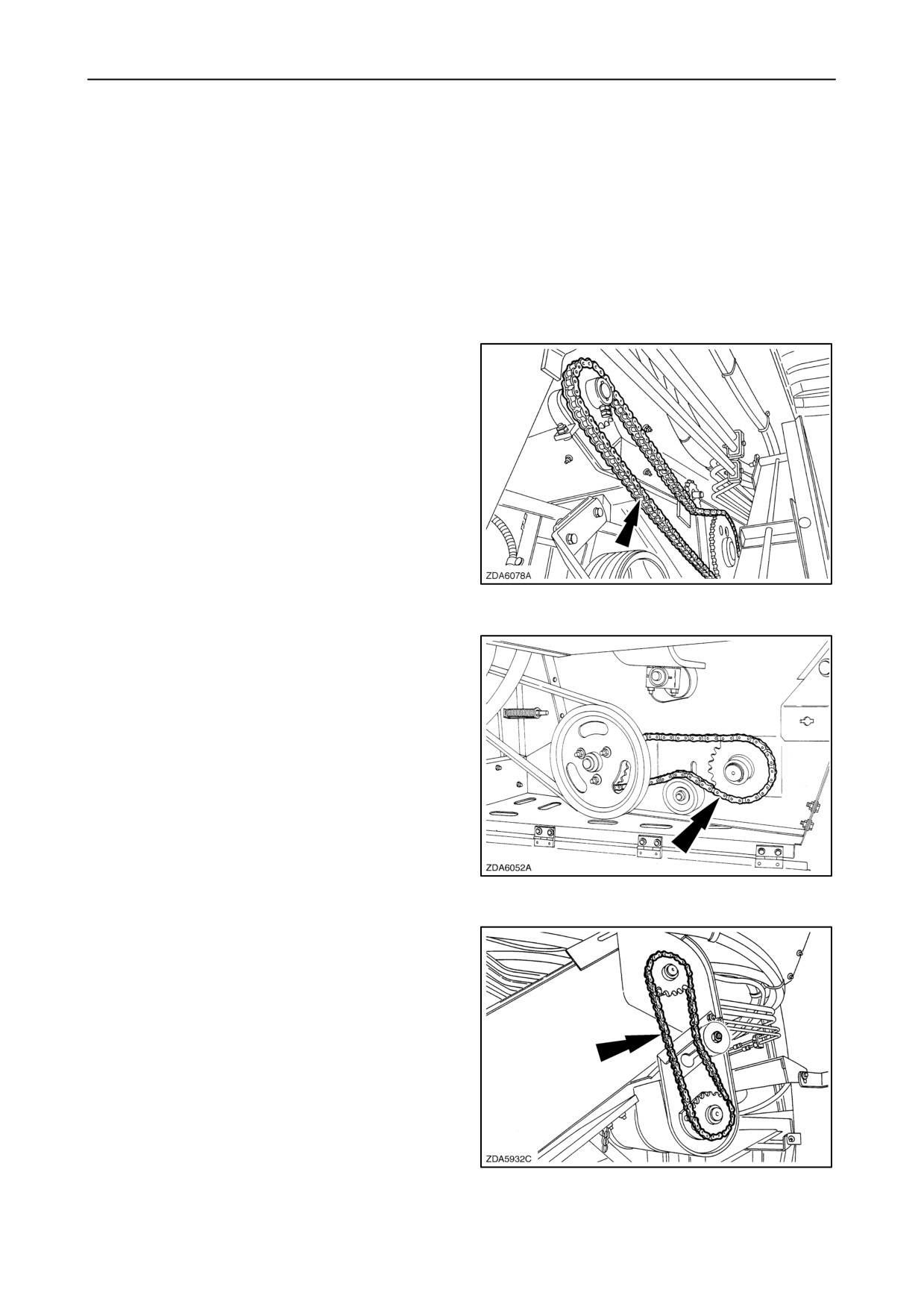

• Приводная цепь системы разгрузки
94
• Приводная цепь поперечного возвратного
(колоскового) ернового шнека и элеватора
95
• Ремень привода верхнего возвратного шнека
96
4-40

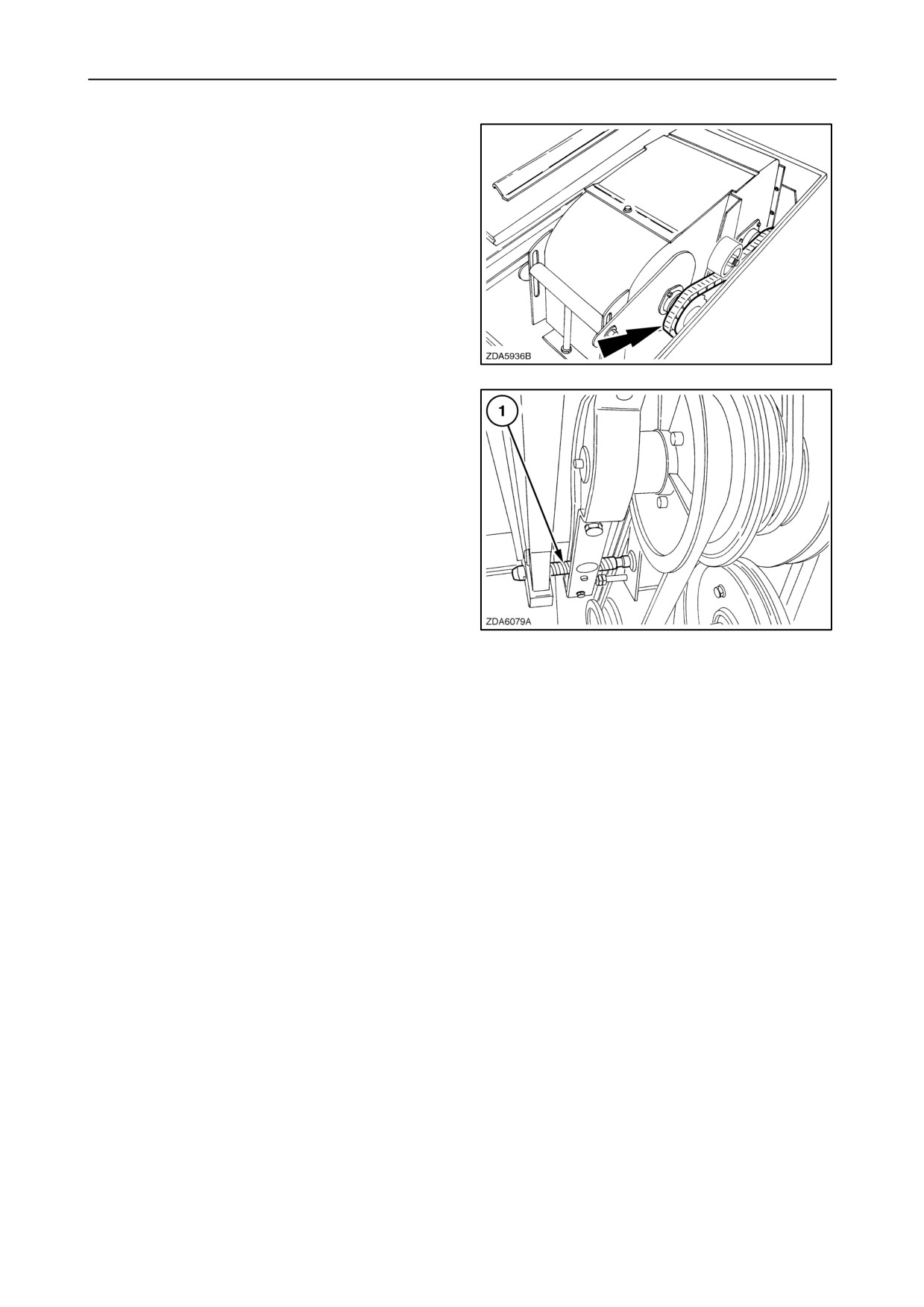

• Цепь привода подающего шнека зернового
бункера
97
Резьбовые стержни
Смазывать стержень вариатора вентилятора (1)
каждые 300 моточасов.
ВНИМАНИЕ: Смазку всех резьбовых стержней
натяжных шкивов с пружинным натяжителем и
остальных стержней,
служащих для
регулировки, необходимо
выполнять как
минимум один раз в течение сезона.
98
Точки сочленения
Рекомендуется смазывать все точки сочленения
(включая шарнирные соединения защитных
кожухов), вращение которых может быть
затруднено из-за коррозии или загрязнения,
каждые 300 моточасов.
4-41

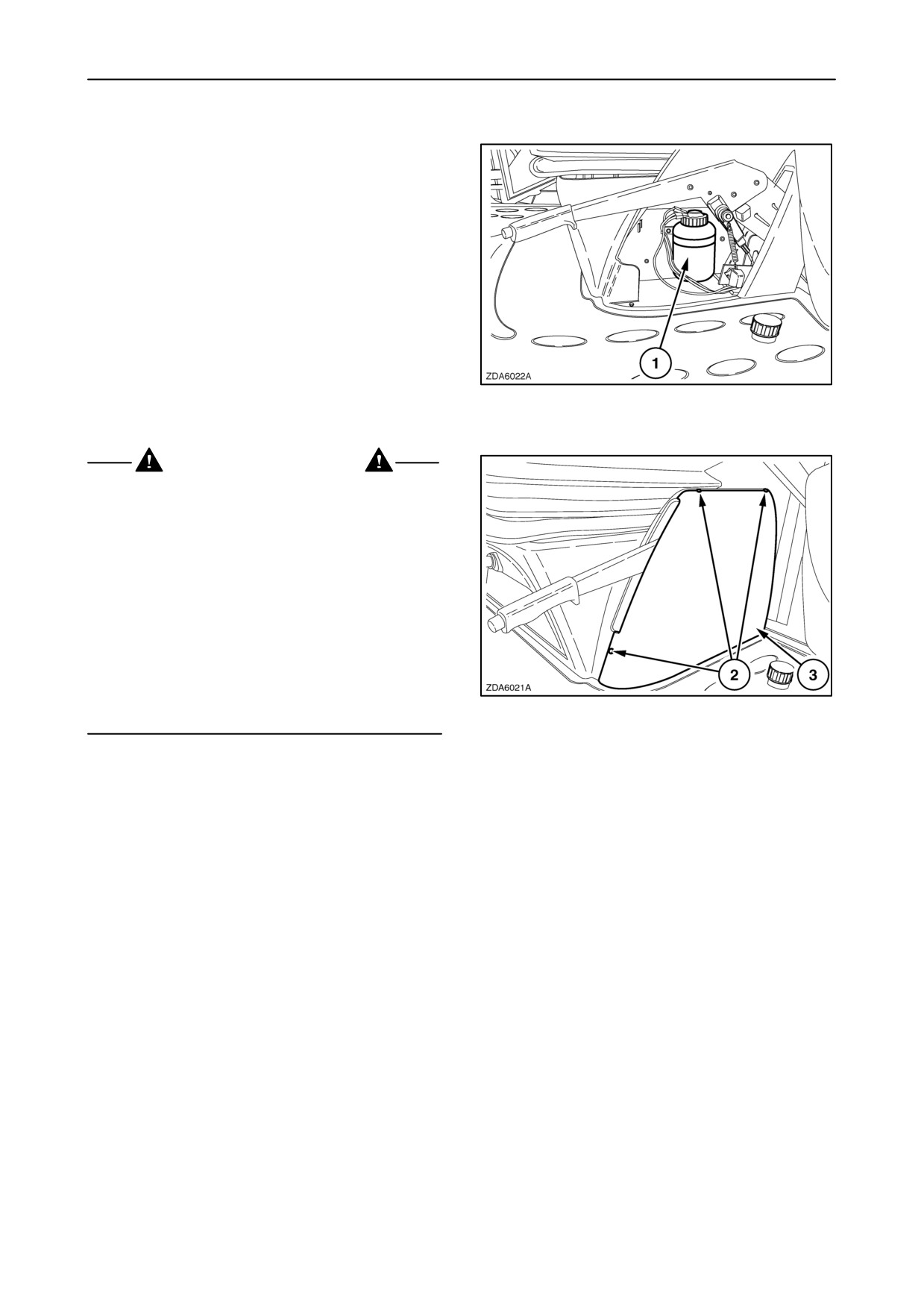

ТОРМОЗНАЯ СИСТЕМА
Уровень тормозной жидкости
Уровень жидкости проверяется электрически.
Сигнальная лампочка
(РАЗДЕЛ
2
-
ОБСЛУЖИВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
И ПРИБОРОВ””) будет светиться, пока уровень
тормозной жидкости будет слишком низким, или
сотрутся тормозные накладки, на дисплее
монитора покажется сообщение.
Резервуар
(1) должен находиться крышкой
стояночного тормоза.
Риска на резервуаре
(1)
показывает
максимальный уровень жидкости.
99
Чтобы получить доступ к резервуару (1), ослабить
три винта (2) и снять крышку (3).
ОСТОРОЖНО
• При неисправности или появлении утечек из
тормозной системы немедленно связаться с
местным представителем New Holland.
• Уплотнения вспомогательных цилиндров
тормозов содержат фтороэластомеры,
которые при использовании в нормальных
условиях абсолютно безопасны.
• Если, однако, они будут подвергаться
действию температуры выше
315° C,
материал не сгорит, а будет разлагаться.
• В этой ситуации выделяются чрезвычайно
едкие кислоты, устранение которых при
контакте с кожей почти невозможно.
100
Замена жидкости
Тормозную жидкость необходимо менять каждые
два года. После повторного наполнения системы
необходимо проверить её на возможное
протекание.
Перед
выполнением
соответствующей
процедуры связаться с местным торговым
представителем.
ВАЖНО: Тормозная жидкость со временем
впитывает влагу и теряет свои свойства.
Поэтому её необходимо менять каждые два
года. Если тормозная жидкость содержит
вещества, которые после смешивания с
моторным маслом или другими маслами
делают масло непригодным для повторной
переработки, её необходимо сливать в
отдельную посуду.
4-42
Ёмкость
Резервуар: 0,25 литров
Вся тормозная система: 0.6 литров
Характеристика жидкости
Рекомендуется применять жидкости AMBRA
SYNTFLUID
4, NH800A, SAE-J-1703 или
жидкости, удовлетворяющие требованиям норм:
• NHTSA 116-DOT 4 или ISO 4925
СИСТЕМА ГИДРАВЛИКИ
Гидравлические шланги являются важными
элементами системы. Однако со временем
шланги теряют свои эксплуатационные свойства
под влиянием меняющегося давления в системе,
температуры и излучения UV. Поэтому
большинство проводов маркировано датой
производства на металлических зажимах втулок,
что указывает на их возраст.
Законодательство некоторых стран требует
замены шлангов после 6 лет пользования.
ОПАСНОСТЬ
Жидкость под давлением, проникая под кожу,
может привести к серьёзной травме.
Перед отсоединением гидравлических или иных
проводов стравить давление в системе.
Перед подачей давления затянуть все
соединения.
Для
обнаружения
течи
используете кусок картона. Защищайте руки и
кожу от жидкости, находящейся под высоким
давлением.
Если произойдёт несчастный случай,
немедленно обратиться к врачу. Попавшая под
кожу жидкость должна быть удалена из-под
кожи хирургическим путём в течение
нескольких часов. В противном случае
пострадавшему грозит гангрена. Если врачи не
знакомы с такого типа повреждениями, они
должны обратиться к специалистам.
ВАЖНО: Гидравлическими клапанами в любой
момент можно начать управлять вручную, в
случае аварии сбоя в электросистеме.
Нажать на резиновый колпачок соленоидов,
чтобы активировать гидравлический клапан.
4-43
ГРАФИК СМАЗКИ
УЗЕЛ
Интервал
Количе­
Торговая
Специфика­
Класс
Междуна­
обслуживания
ство
марка NEW
ция NEW
смазки
родная спе­
/единица
HOLLAND
HOLLAND
цификация
10 ч
-
AMBRA GR9
NH710A
NLGI 2
M1C 137-A
Точки смазки
50 ч
-
или
или
100 ч
-
AMBRA
NH720A
M1C 75-B
GR75MD
Цепи
100 ч
резьбовые стержни
300 ч
-
AMBRA
NH520A
SAE
API GL-5
кривошипные
300 ч
HYPOIDE 90
80W90
MIL-L-2105D
пальцы (точки
сочленения)
Двигатель
Проверять
CSX7040
(маслоотстойник с
ежедневно
CSX7050
фильтром)
CSX7050 Laterale
CSX7070
Замена
16 литров
API CH-4
или
- Каждые
600
CSX7060
AMBRA
NH330H
SAE
ACEA E3/E5
часов или раз в
CSX7060 Laterale
MASTER
15W40
год
CSX7080
GOLD
CSX7080 Laterale
HSP
24 литра
Гидравлическая
Проверять
Гидростатическая
ежедневно
DIN 51524
и
Менять:
83 литров
AMBRA
NH646H
HV 46
ЧАСТЬ 2
самовыравнивающа
- через первые
HYDROSYSTE
HV46
яся система
M 46 HV
ISO VG -46
100ч
(только
(масло + фильтры)
фильтры)
- каждые
600
часов или раз в
год
(масло
+
фильтры)
Ходовая коробка
Замена
передач
- через первые
19 литра
AMBRA
NH520A
SAE
API GL-5
HYPOIDE 90
80W90
MIL-L-2105D
100 ч
- каждые
600
часов или раз в
год
Редукторы бортовых
Замена
/конечных передач
- через первые
AMBRA
NH520A
SAE
API GL-5
100 ч
HYPOIDE 90
80W90
MIL-L-2105D
- Каждые 600 ч
7,2 литров
или
раз в год
Тормозная система
Проверять
0,6 литра
AMBRASYNTF
NH800A
SAE J
ежедневно
LUID 4
1703
ISO 4925
Менять каждые
или NHTSA
два года
116-DOT4
Охлаждающая
Проверять
-
-
система
ежедневно
38 литров
50% AGRIFLU
NH900A
Замена
50% ВОДА
- каждые два
года
Гидравлический
Замена
двигатель
- каждые 1000 ч
60 cc
AMBRAHYPOI
NH520A
SAE
API GL-5
возвратного
DE 90
80W90
MIL-L-2105D
механизма
4-44
РЕМНИ И ЦЕПИ
ОСТОРОЖНО
Перед проверкой и /или регулировкой каких-либо
приводных ремней всегда останавливать
двигатель, разве что были даны иные инструкции.
ВАЖНО: Ежедневно проверять натяжение всех
ремней и цепей, чтобы обеспечить
оптимальную работу приводов

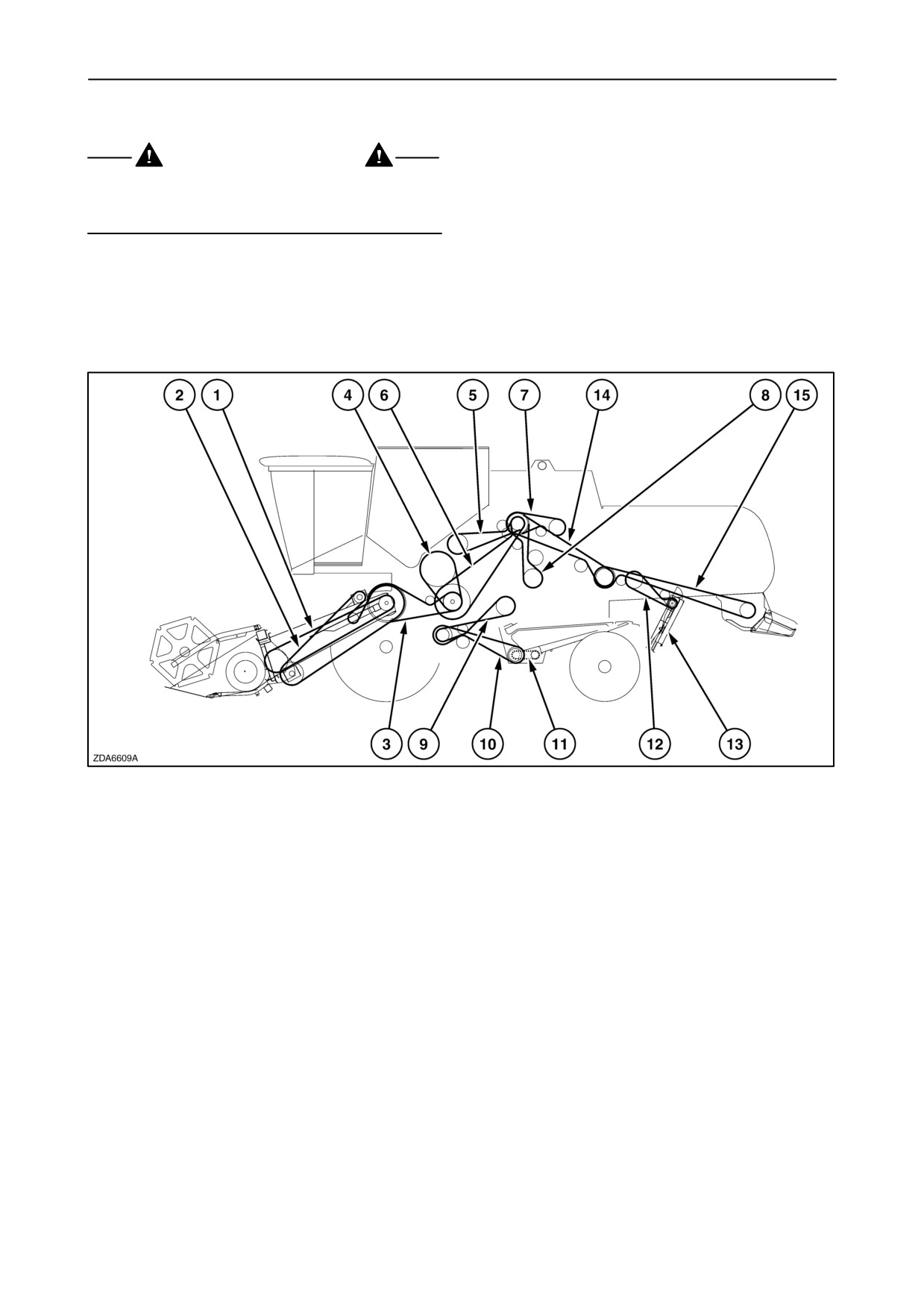

Приводные ремни и цепи - левая сторона
101
1. Цепь соломоподъёмника
11. Приводная цепь поперечного возвратного шнека и
2. Приводной ремень жатки
элеватора
3. Приводной ремень соломоподъёмника и жатки
12. Ремень привода разбрасывателя мякины (если
4. Ремень привода барабана
установлен)
5. Приводной ремень системы разгрузки
13. Ремень привода дисков разбрасывателя мякины
6. Ремень основного привода
(если установлен)
7. Ремень привода гидравлического насоса
14. Ремень переднего привода измельчителя (если
8. Ремень привода гидростатического насоса
установлен)
9. Ремень привода соломотряса
10. Приводной ремень поперечного зернового шнека
15. Ремень заднего привода измельчителя (если
и подъёмника
установлен)
4-45

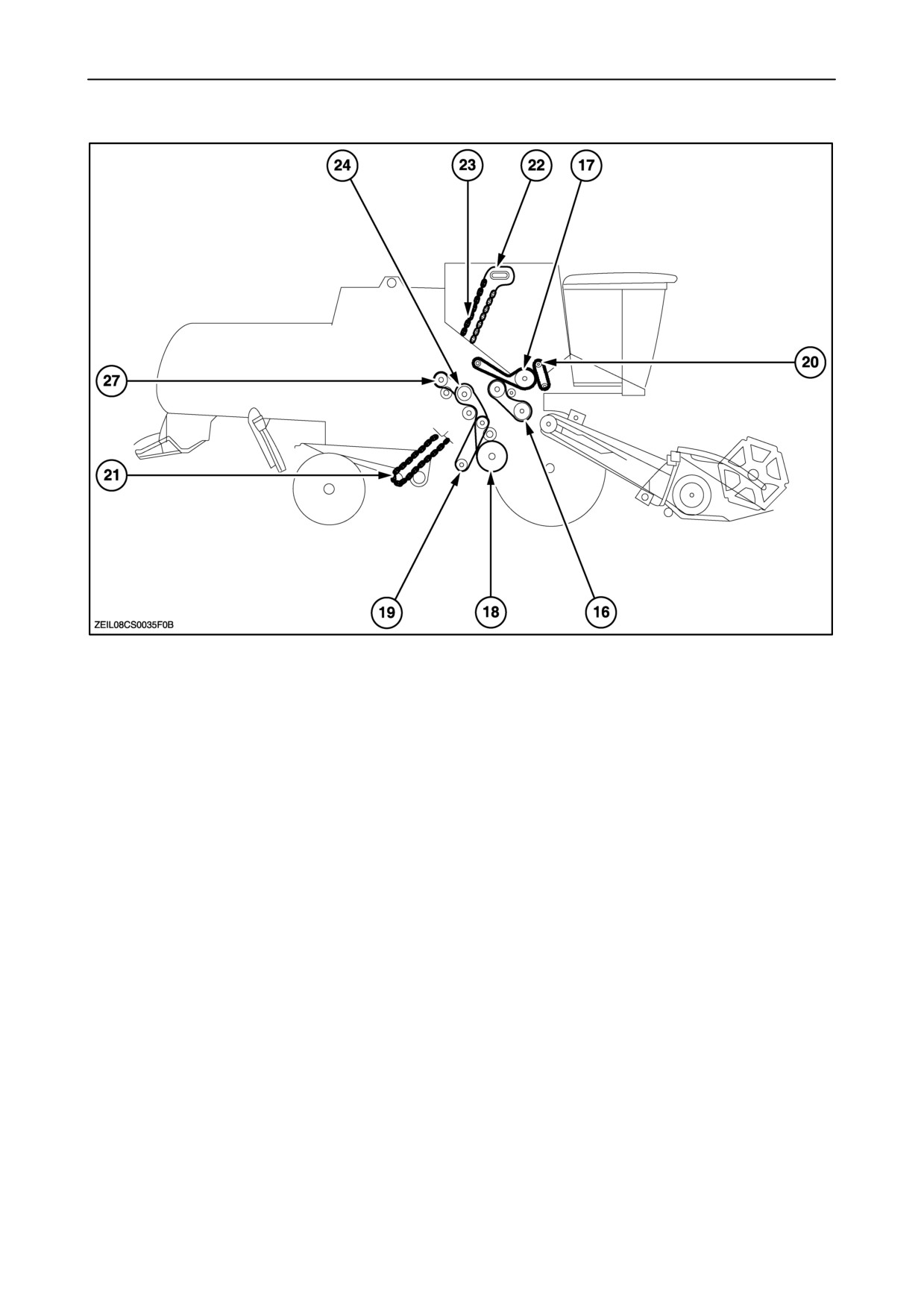

Приводные ремни и цепи - правая сторона
102

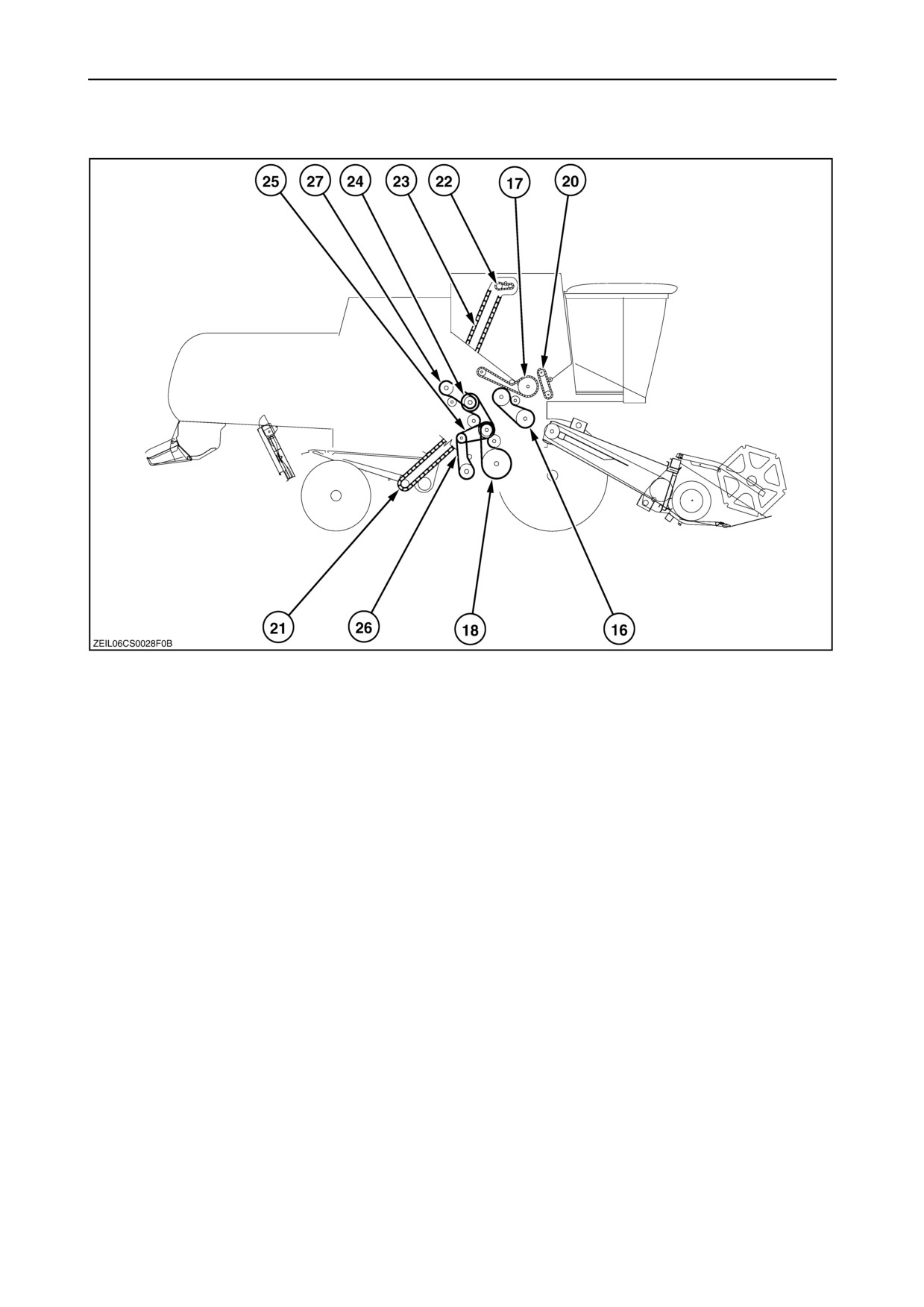

4-46
Если установлен комплект, уменьшающий
скорость вращения вентилятора
103
16. Ремень привода барабана
23. Цепь зернового элеватора
17. Приводная цепь системы разгрузки
24. Ремень привода ротационного сепаратора
25. Приводной ремень вариатора очистного
18. Приводной ремень ситовой корзины
вентилятора (Если установлен комплект
19. Разноприводной ремень привода очистного
уменьшения скорости вентилятора)
вентилятора
26. Приводной ремень очистного вентилятора (Если
20. Ремень привода верхнего возвратного шнека
установлен комплект уменьшения скорости
21. Цепь возвратного элеватора
вентилятора)
22. Цепь привода подающего шнека зернового
27. Приводной ремень битера Straw Flowt (если
бункера
установлен)
4-47

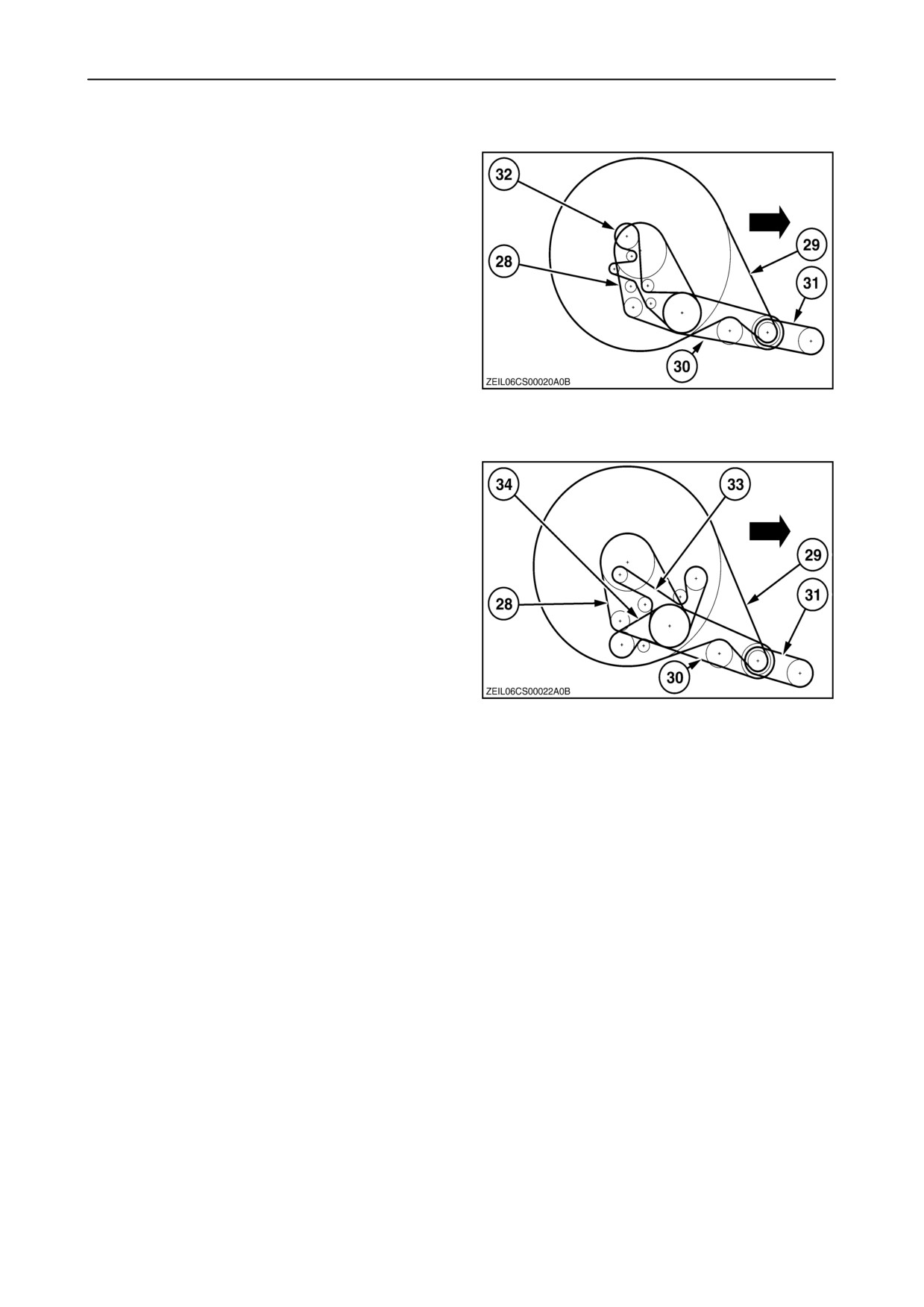

Приводные ремни - отсек двигателя
CSX7040
- CSX7050
- CSX7050 Laterale
-
CSX7070
28. Приводной ремень вентилятора двигателя
29. Ремень привода вращающегося
пылеулавливающего фильтра
30. Ремень привода промежуточного вала
вращающегося пылеулавливающего фильтра
31. Приводной ремень гидравлического насоса (если
установлен)
32. Ремень привода альтернатора, водяного насоса и
компрессора кондиционера
104
CSX7060
- CSX7060 Laterale
- CSX7080
-
CSX7080 Laterale
28. Приводной ремень вентилятора двигателя
29. Ремень привода вращающегося пылеулавлива­
ющего фильтра
30. Ремень привода промежуточного вала
вращающегося пылеулавливающего фильтра
31. Приводной ремень гидравлического насоса
(если установлен)
33. Ремень привода альтернатора и водяного насоса
34. Ремень привода компрессора кондиционера
105
4-48

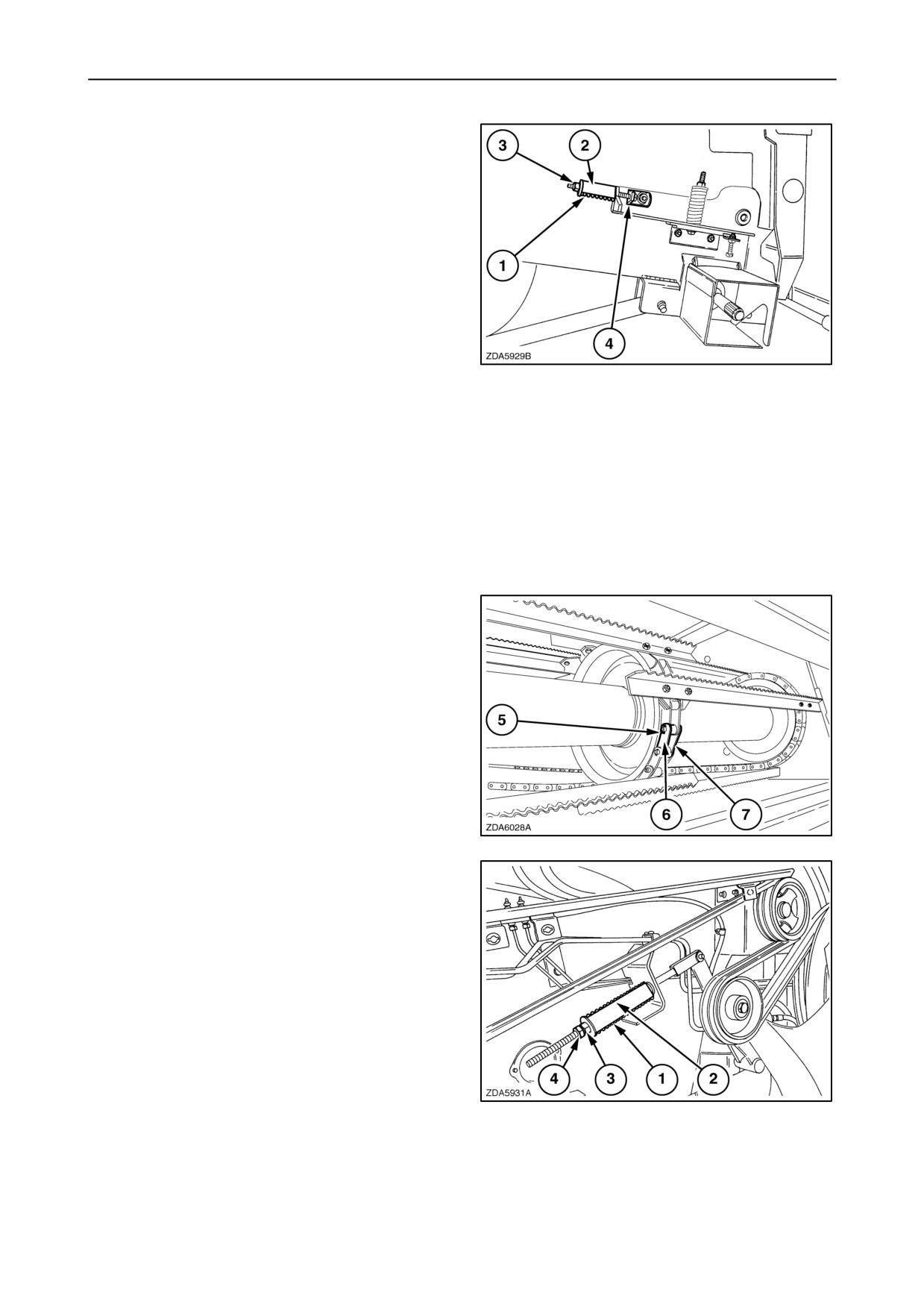

1.
Цепь соломоподъёмника
Натяжение
цепи
соломоподъёмника
удерживается постоянной при помощи пружин (1)
с обеих сторон соломоподъёмника, которая тянет
вперёд монтажные опоры (4) нижнего переднего
барабана.
Правильное натяжение ремня:
длина пружины
(1)
= длине
(2) на планке
индикатора
Регулировать гайкой (3).
106
Если цепи растянуты, опоры будут постепенно
передвигаться вперёд,к концам щелей.
В этом случае, снять половину звеньев трех
цепей и отрегулировать натяжение цепи.
Процедура такова:
1. Поворачивать
соломоподъёмник, пока
соединительные звенья цепей не окажутся
спереди.
2. Ослабить гайки (3) (рис. 106) с обеих сторон
соломоподъёмника, чтобы ослабить цепь
соломоподъёмника.
3. Передвинуть нижний вал соломоподъёмника
назад.
4. Снять чеки (5) и открыть цепи (6).
5. Снять половину звеньев (7) каждой цепи.
6. Повторно собрать цепи (6) и установить чеки
(5) в правильном направлении.
7. Повторно отрегулировать натяжение цепи,
как описано в начале этого параграфа.
107
2.
Приводной ремень жатки
Правильное натяжение ремня:
Длина пружины (1) = длина на индикаторе (2).
Ослабить контргайку (4) и отрегулировать гайкой
(3).
Затянуть контргайку (4) минимальным моментом
затяжки от 120 Нм.
ВАЖНО: Не натягивать чрезмерно пружины,
потому что внутри пружины находится
трубка.
108
4-49















содержание      ..     18      19      20      21     ..
