Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 17

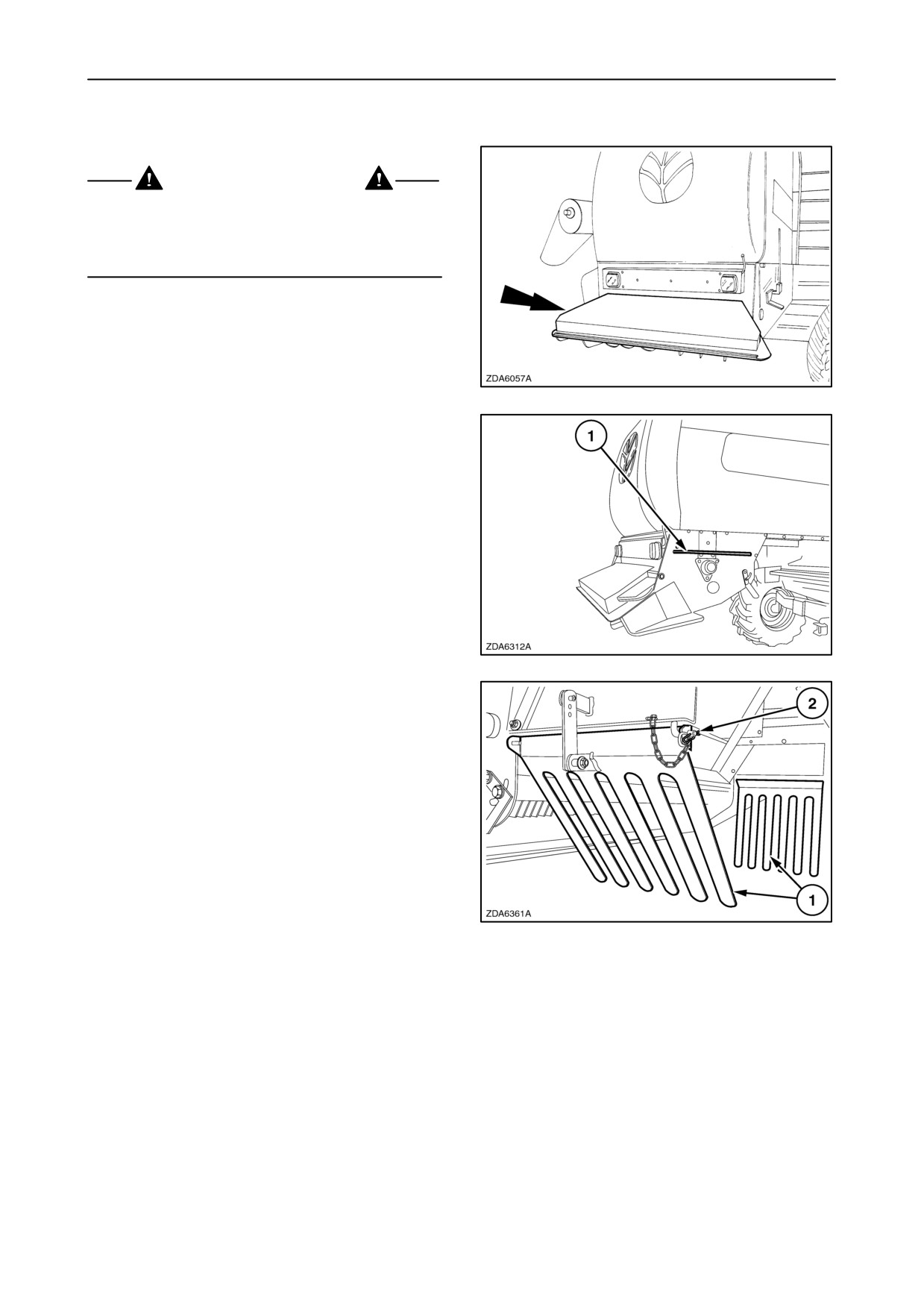

ПЕРЕРАБОТКА СОЛОМЫ

СОЛОМОИЗМЕЛЬЧИТЕЛЬ (если установлен)

ОСТОРОЖНО

Перед началом работ, связанных с

соломоизмельчителем, надо всегда выключить

двигатель и подождать, пока ротор измельчителя

полностью не остановится.

173

Положение формирования валка (покоса)

Отрегулировать рядовую жатку ручкой (1) назад,

в положение формирования валка, как показано

на рисунке.

174

Гребёнка измельчителя

Две гребёнки измельчителя (1) можно установить

с обеих сторон соломоизмельчителя, что

позволяет уменьшить его ширину при работе с

прессом для прессования кип.

Угол гребенки измельчителя можно установить в

трёх разных положениях.

Чтобы снять гребёнку, выньте кривую чеку (2).

175

3-90

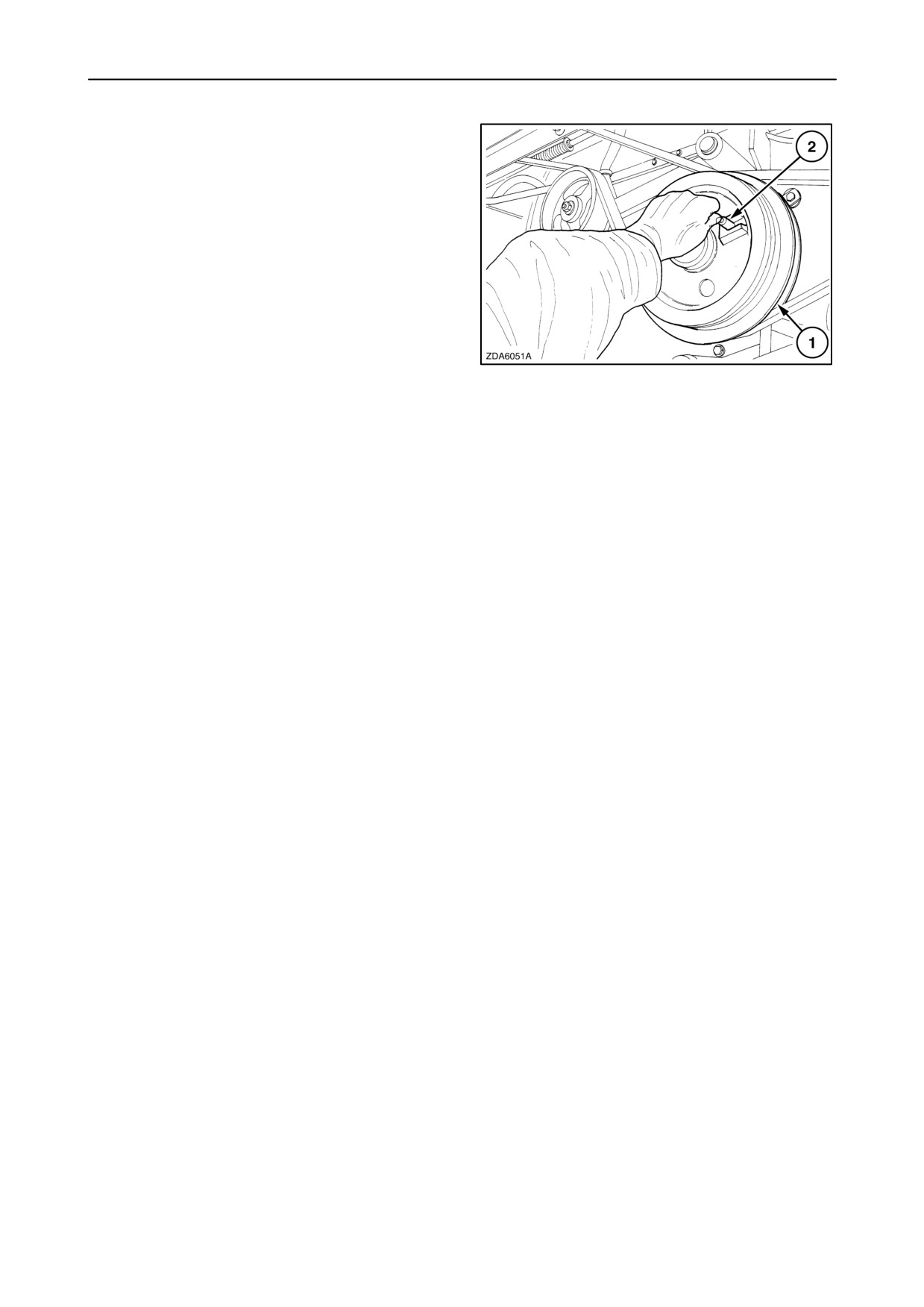

Включение соломоизмельчителя

Соломоизмельчитель включается при включении

молотильного механизма, если включить

вручную муфту (1).

ВНИМАНИЕ: Запрещается

пребывать

слишком близко от задней части комбайна во

время работы соломоизмельчителя.

Запрещается использовать соломоизмельчитель

во время работы комбайна, когда материал может

выбрасываться на общественную дорогу.

176

Для отключения, вынуть шкворень (2) и повернуть

на 90 градусов.

ВНИМАНИЕ: Если после включения двигателя и

молотилки рядовая жатка окажется в

положении измельчения, а измельчитель не

будет ещё включен (вручную), надо включить

звуковой сигнал.

3-91

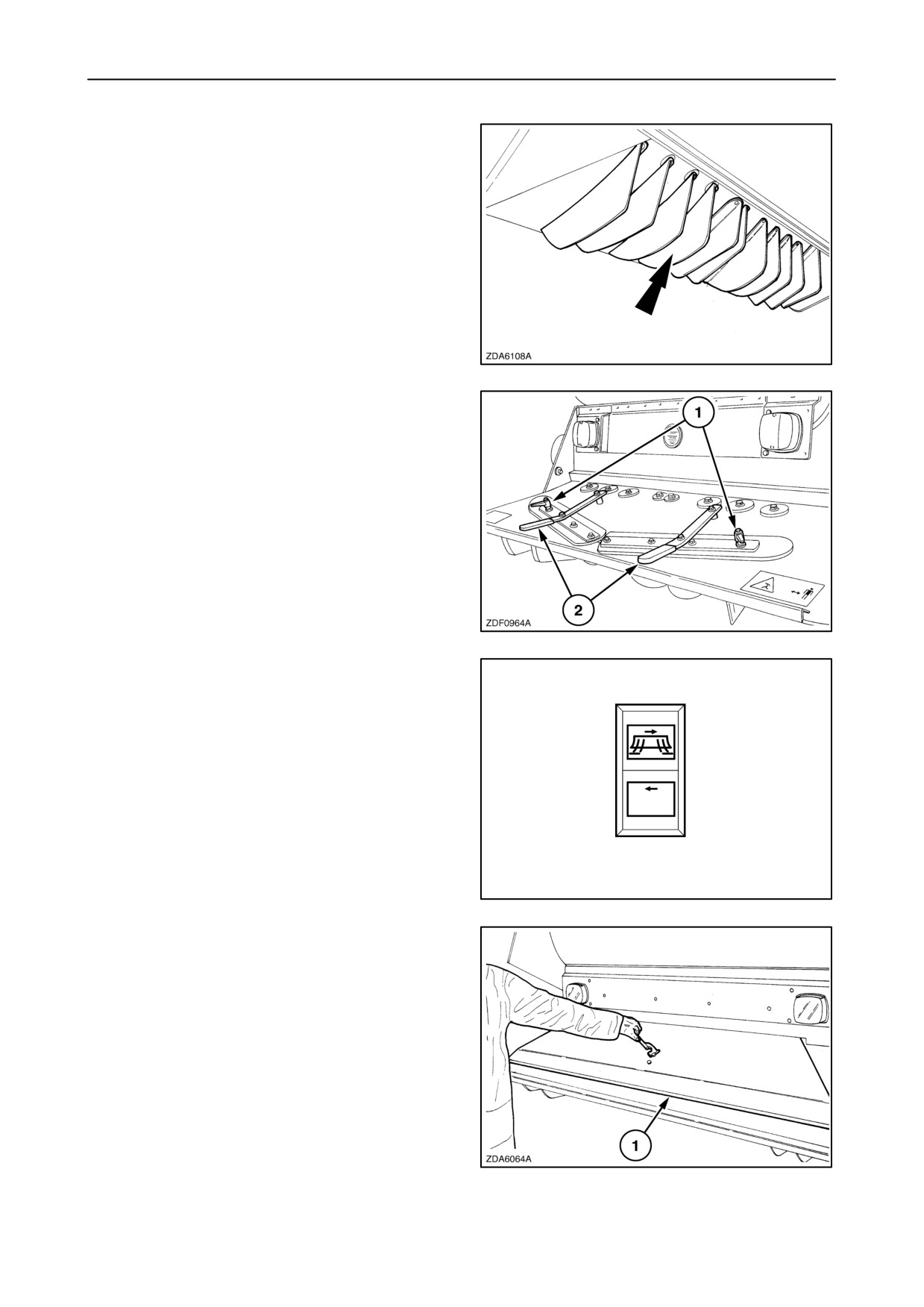

Лоток разбрасывателя оснащен перегородками с

левой и с правой стороны, которые можно

регулировать для получения разной ширины

разброса, в зависимости от ширины жатки.

177

Ручная регулировка пластин

разбрасывателя

Чтобы провести регулировку, надо выполнить

такие действия, с обеих сторон:

1. Ослабить рычаги (1).

2. Передвинуть рычаг (2).

наружу = более широкий разброс

Передвинуть рычаг внутрь

= более узкий

разброс

3. После регулировки, крепко затянуть рычаги

(1).

178

Дистанционная регулировка пластин

разбрасывателя (если установлены)

При помощи кулисных переключателей

разбрасывателя и измельчителя в кабине можно

передвигать пластины поддона разбрасывателя

влево и вправо, в зависимости от направления

ветра и направления наклона склона.

Положение пластин разбрасывателя можно

увидеть на мониторе. Смотрите “РАЗДЕЛ 2 -

ОБСЛУЖИВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ И

ПРИБОРОВ"; параграф: “Функции обмолота”.

179

Чтобы чистить и провести техобслуживание лотка

соломоизмельчителя, поднимите пластину

(1)

вверх,

снимите

блокаду

специальным

инструментом.

180

3-92

Чтобы провести регулировку, надо выполнить

такие действия: с обеих сторон:

1. Послабить ручку (2) (левая сторона) и/или (3)

(правая сторона), чтобы передвинуть

пластины разбрасывателя.

Передвинуть ручку вверх = более широкий

разброс.

Передвинуть ручку вниз

= более узкий

разброс.

2. После регулировки, крепко затянуть ручку (2)

и (3).

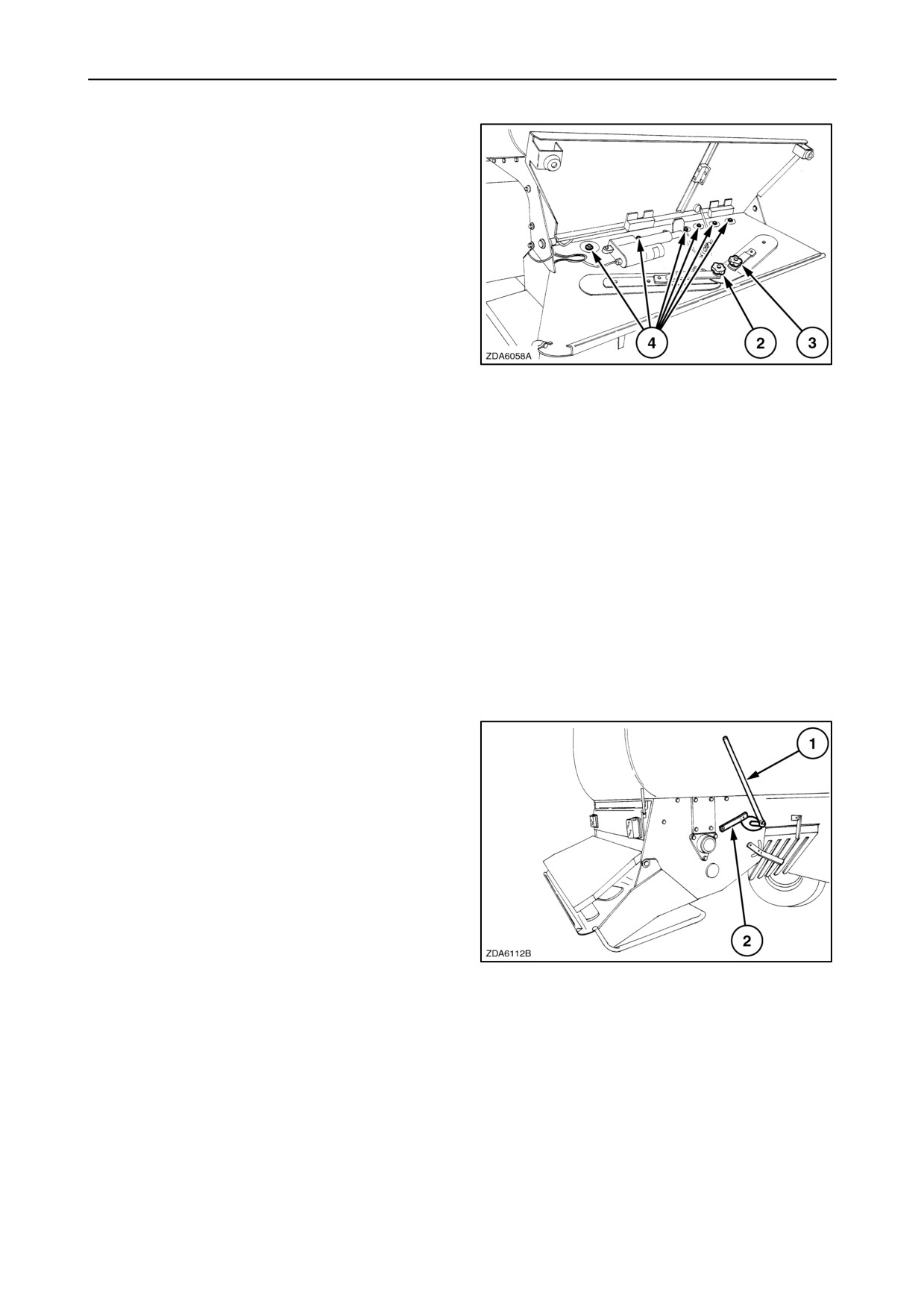

ВНИМАНИЕ: Отрегулировать пластины

разбрасывателя при помощи болтов

(4) в

181

остальных отверстиях, что позволит

получить очень широкий разброс.

Ножи ротора

Ножи ротора имеют зубцы и две режущие кромки.

При необходимости ножи можно переворачивать

или менять.

• Модели с пятиклавишными соломотрясами:

52 ножей ротора.

• Модели с шестиклавишными соломотрясами:

64 ножа ротора.

ВНИМАНИЕ: Не используйте сломанных или

изношенных ножей. Это может стать

причиной

дестабилизации

соломоизмельчителя и в результате привести

к

повреждению соломоизмельчителя и

комбайна.

Чтобы заменить ножи ротора, надо выполнить

следующие действия:

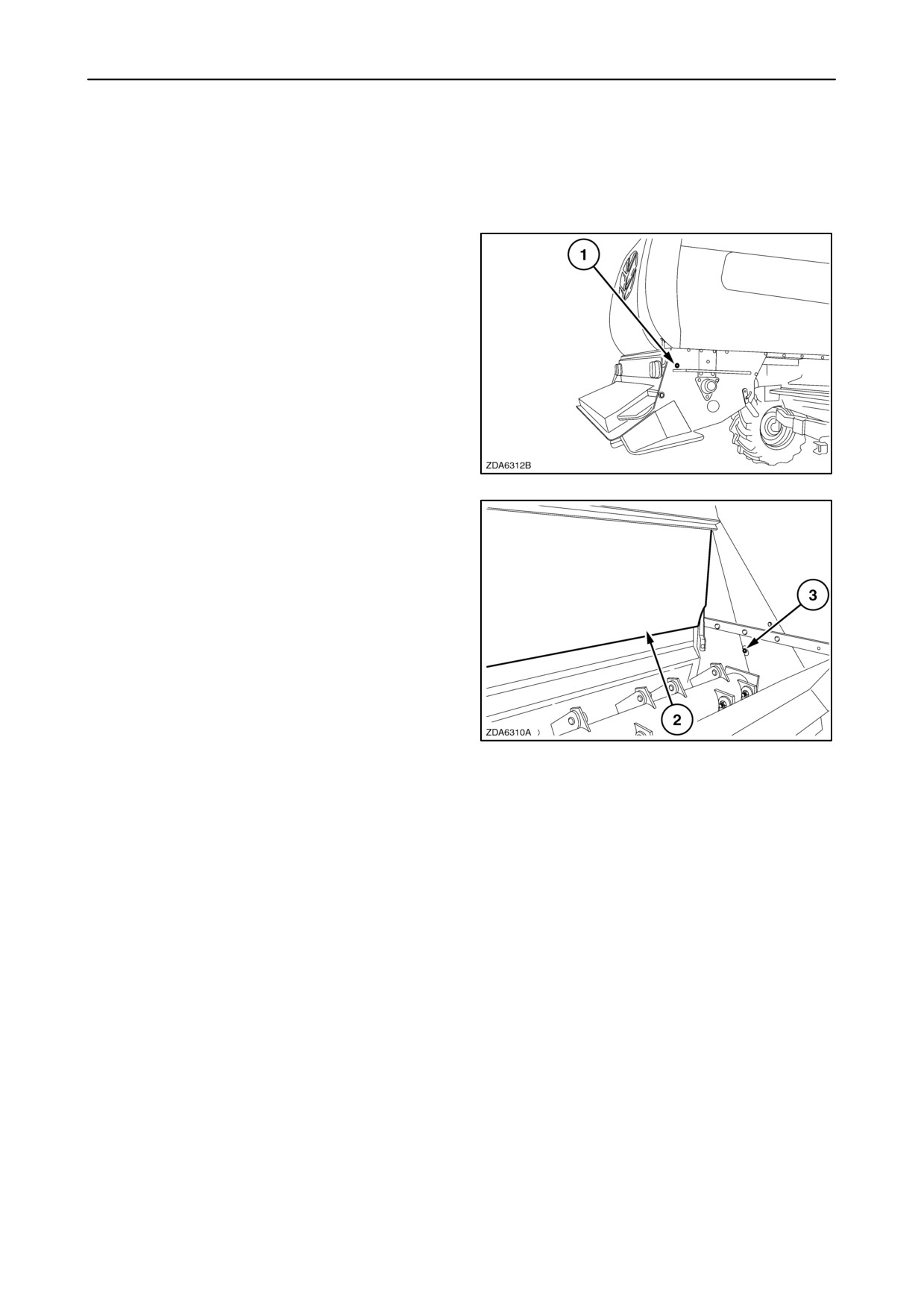

1. Передвинуть рядовую жатку вперёд при

помощи рычага (1) (позиция измельчения).

2. Заблокировать рычаг плитой (2).

182

3-93

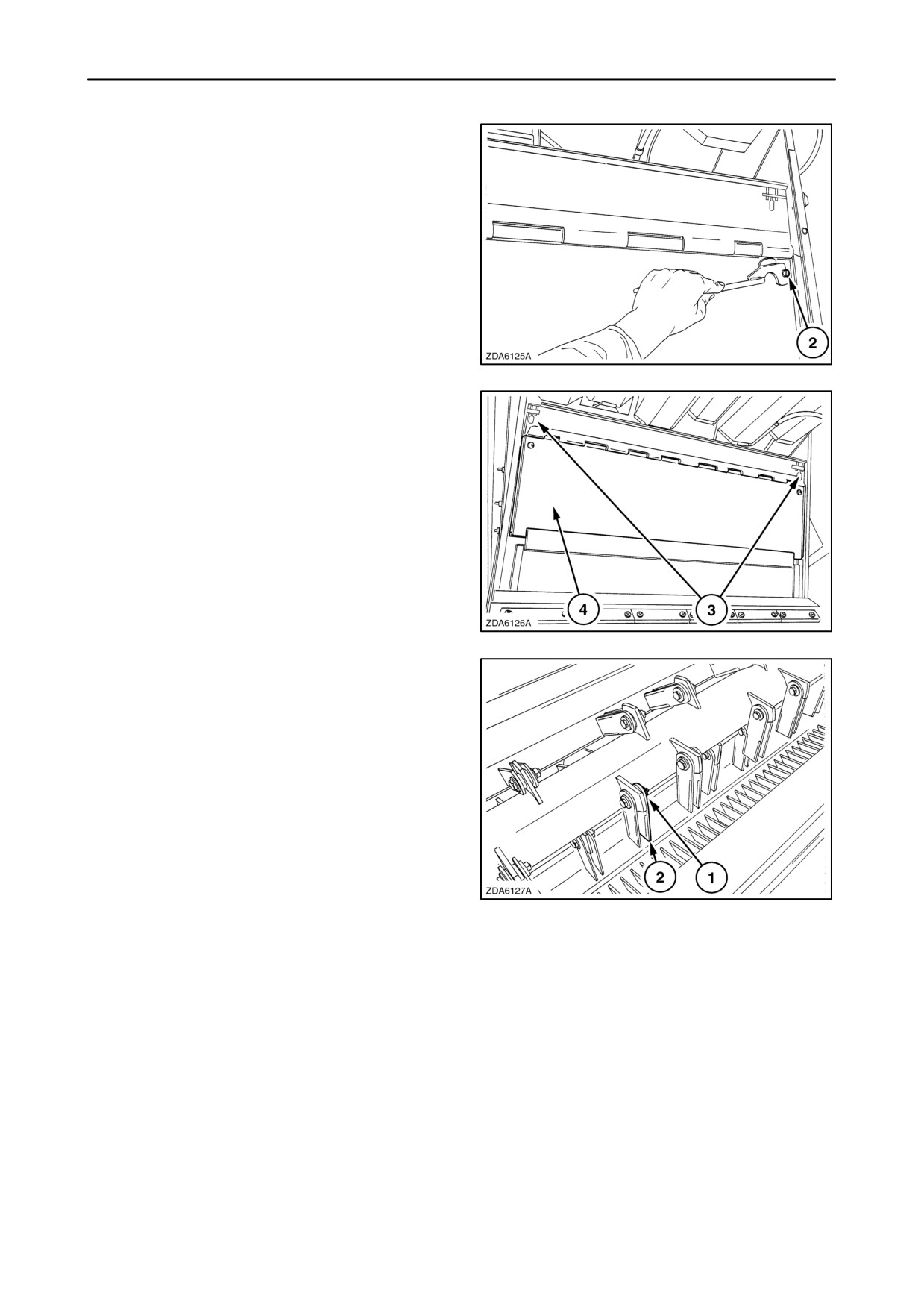

3. Снять дверцу доступа, открывая замок (2) с

обеих сторон, при помощи специального

инструмента.

183

4. Открыть замки (3) с обеих сторон.

5. Поднять дверцу доступа (4), чтобы снять её.

184

6. Ослабить гайку (1), следя за тем, чтобы не

потерять двух дистанционных элементов и

шайб.

7. Повернуть нож (2) или установить новый.

8. Установить гайку (1) и затянуть с моментом

затяжки от 73 до 75 Нм.

ВНИМАНИЕ: Гайки надо устанавливать со

стороны привода.

185

3-94

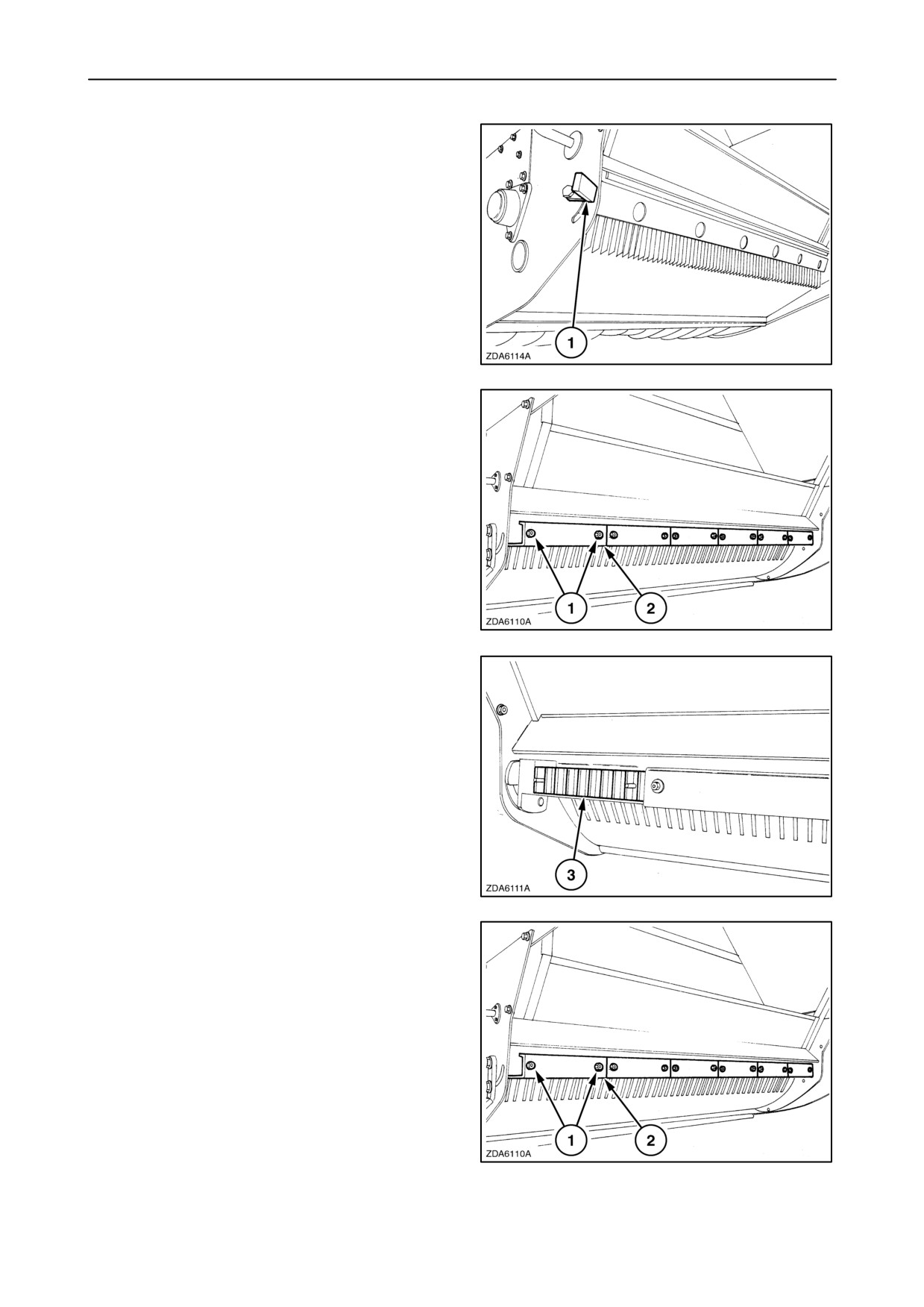

Встречные ножи

• Модели с пятиклавишными соломотрясами:

50 встречных ножей.

• Модели с шестиклавишными соломотрясами:

60 встречных ножей.

Положение встречных ножей можно менять при

помощи рычага (1) справа, после ослабления

двух болтов с обеих сторон.

186

Чтобы заменить встречные ножи, надо выполнить

следующие действия:

1. Полностью выдвинуть встречные ножи.

2. Снять две гайки (1) и крышку (2).

187

3. После этого можно будет 10 встречных ножей

(3) вытянуть для их замены или чтобы снять.

188

4. После регулировки, установить на место

плиту (2) и затянуть гайки (1) с максимальным

моментом затяжки 12 Нм.

189

3-95

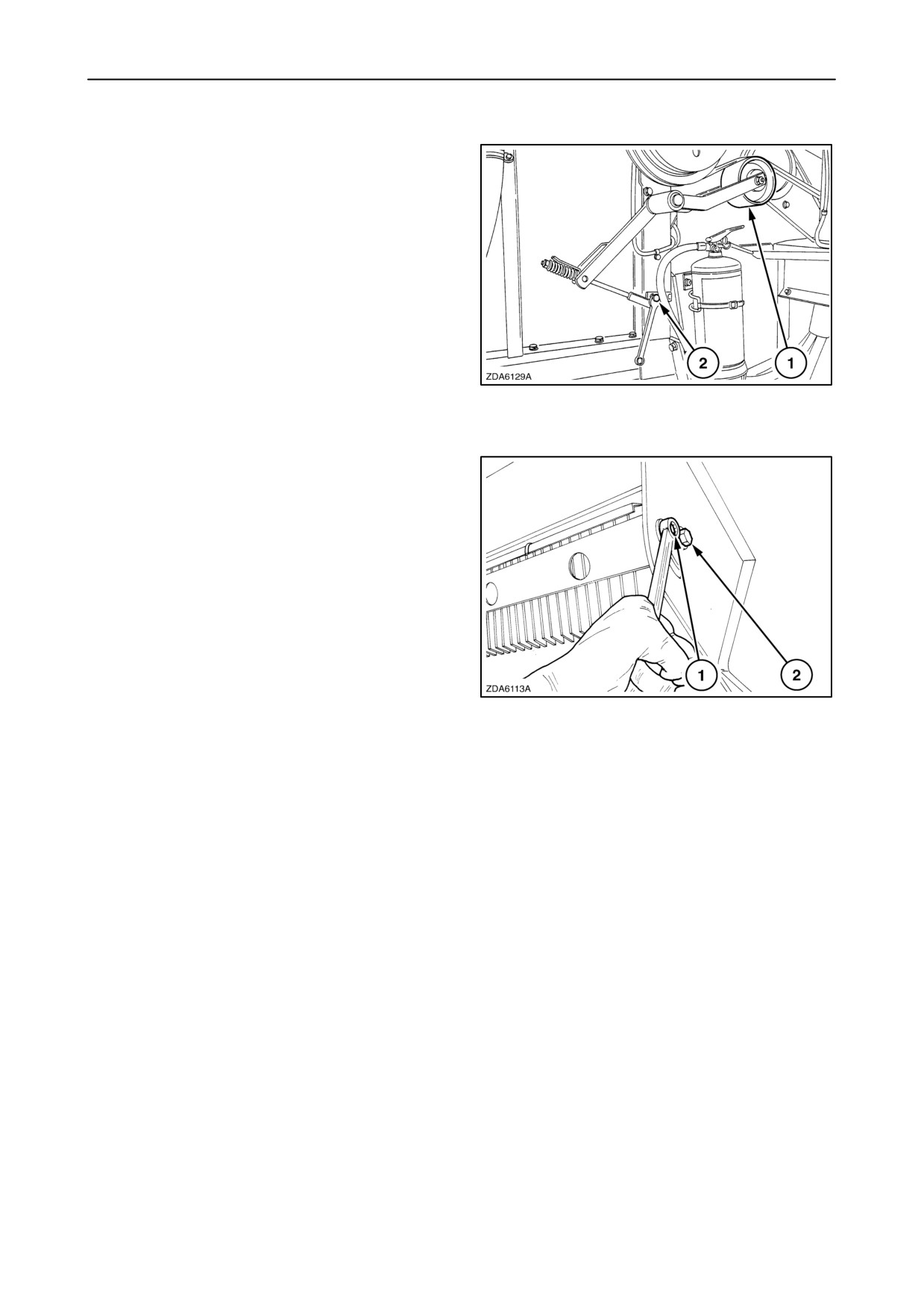

Измельчение злаков

При измельчении соломы злаков действуйте, как

описано ниже:

1. Установите ременной привод на высокую

скорость ротора измельчителя, действуя как

описано ниже:

• Ослабить эксцентриковый натяжитель

(1)

заднего привода измельчителя, поворачивая

вал (2), при помощи ключа 19 мм.

• Установите ременной привод на высокую

скорость ротора измельчителя

• Затянуть ремень, поворачивая вал (2).

190

2. Отрегулировать встречные ножи, ослабляя

болты

(1) и

(2) с обеих сторон, чтобы

передвинуть встречные ножи (при помощи

рычага с правой стороны) в середину или

наружу камеры ротора.

• Сухая солома: Полностью выдвинуты.

• Мокрый урожай

Тяжелая солома: Ножи выдвинуты

приблизительно до половины

• Кукуруза, родсолнечник, рапс, горох и

фасоль: Полностью задвинуты.

3. Повторно затянуть болты (1) и (2) с обеих

сторон.

191

3-96

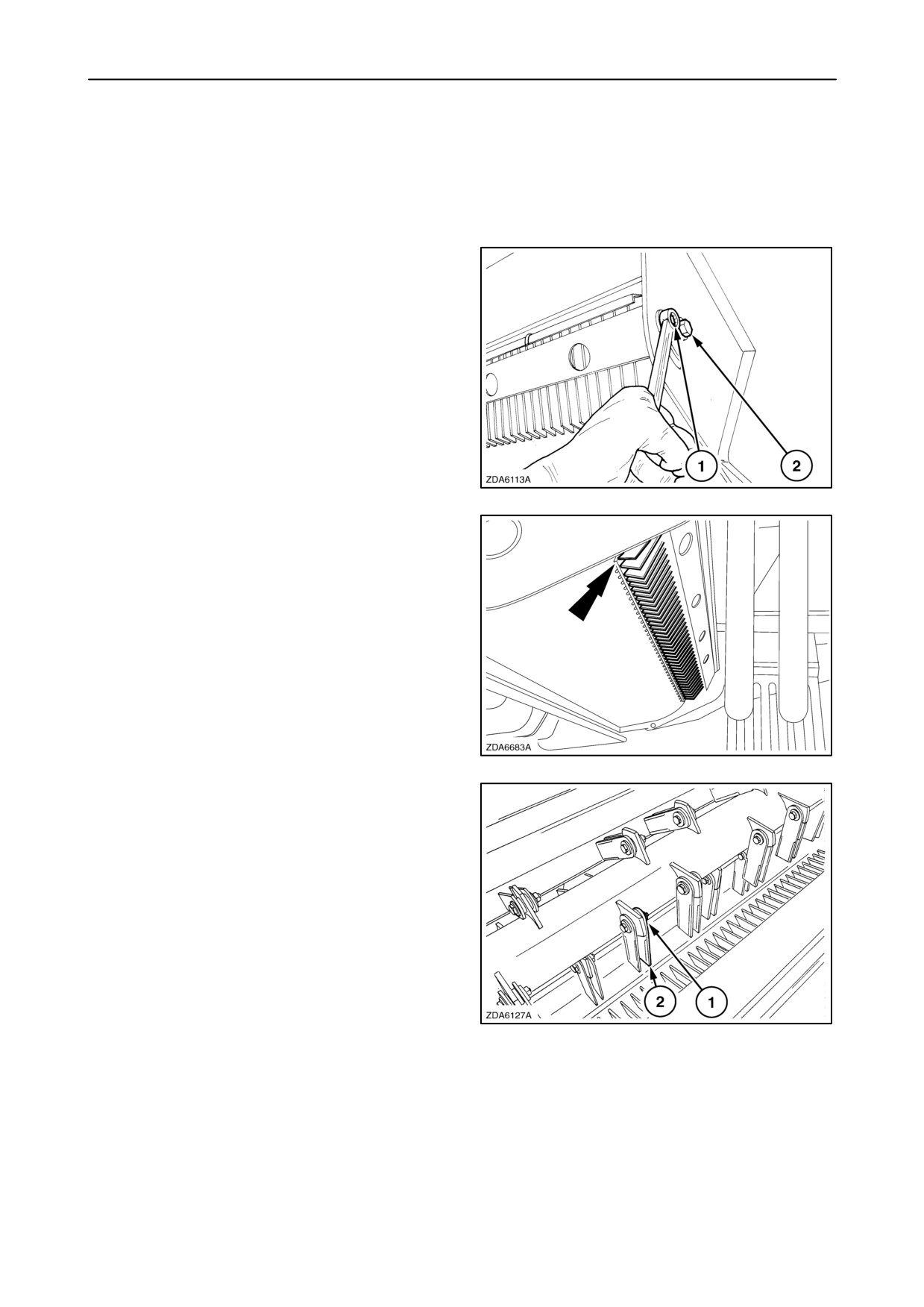

Измельчение кукурузы

Чтобы приспособить измельчитель для

измельчения кукурузы, надо выполнить такие

действия:

1. Установите ременной привод на низкую

скорость ротора измельчителя

2. Чтобы противорежущие ножи сохранились в

хорошем состоянии для следующей уборки

урожая, лучше снять секции противорежущих

ножей из камеры ротора, ослабляя гайки (1) и

(2) с обеих сторон.

192

ВНИМАНИЕ: Вложить резиновый фартук

между встречными ножами

(наружное

положение), и корпусом измельчителя, чтобы

защитить ножи от кислот, содержащихся в

растениях.

193

3. Уменьшить выдвижение ножей ротора (2)

наполовину, затянуть гайку (1) с моментом

затяжки от 73 до 75 Нм.

194

3-97

4. Установить заднюю плиту в конфигурации

урожая

кукурузы,

чтобы

защитить

соломотрясы.

Процедура такова:

1. Снять дверцу доступа.

2. Снять болты (1) с обеих сторон.

195

3. Установить заднюю плиту

(2) в переднее

положение, и установить болты в отверстия

(3).

196

3-98

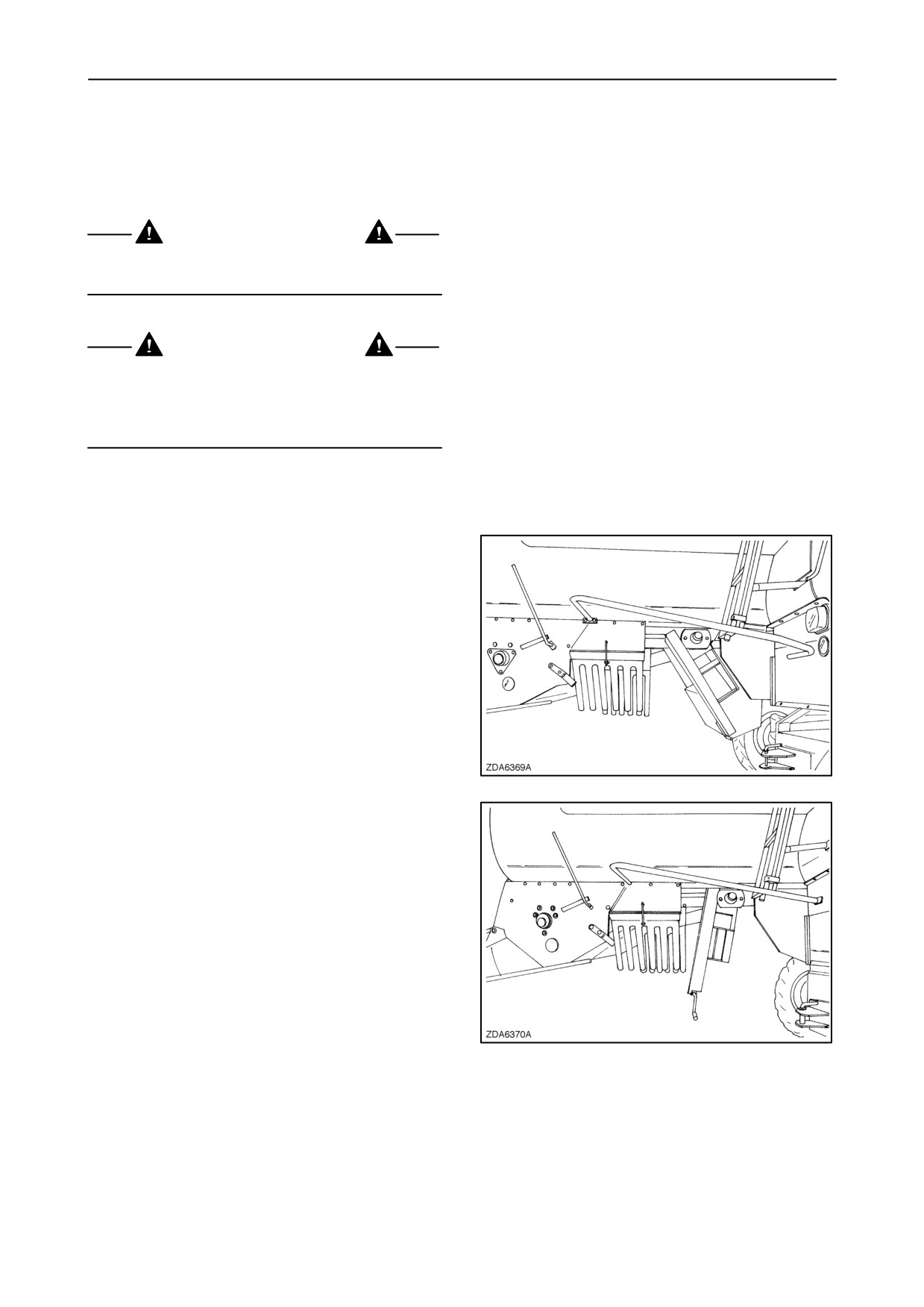

Разбрасыватель мякины (если установлен)

Этот

разбрасыватель

мякины

может

разбрасывать мякину прямо в стороны, вниз, на

землю, или на солому при её измельчении и

формировании валка.

ОСТОРОЖНО

Запрещается пребывать слишком близко от

разбрасывателя мякины.

ОСТОРОЖНО

Запрещается использовать несбалансированный

разбрасыватель мякины.

Дисбаланс может привести к повреждению

разбрасывателя мякины и комбайна.

Разбрасыватель мякины может находиться в

трёх положениях:

• Переднее положение: Разбрасывание и

выбрасывание мякины в солому.

197

• Вертикальное положение: Контроль потерь

зерна.

(или если не требуется выполнять

работу, связанную с мякиной)

ВНИМАНИЕ: Это положение можно

использовать, если появляются проблемы с

разбросом в переднем положении.

198

3-99

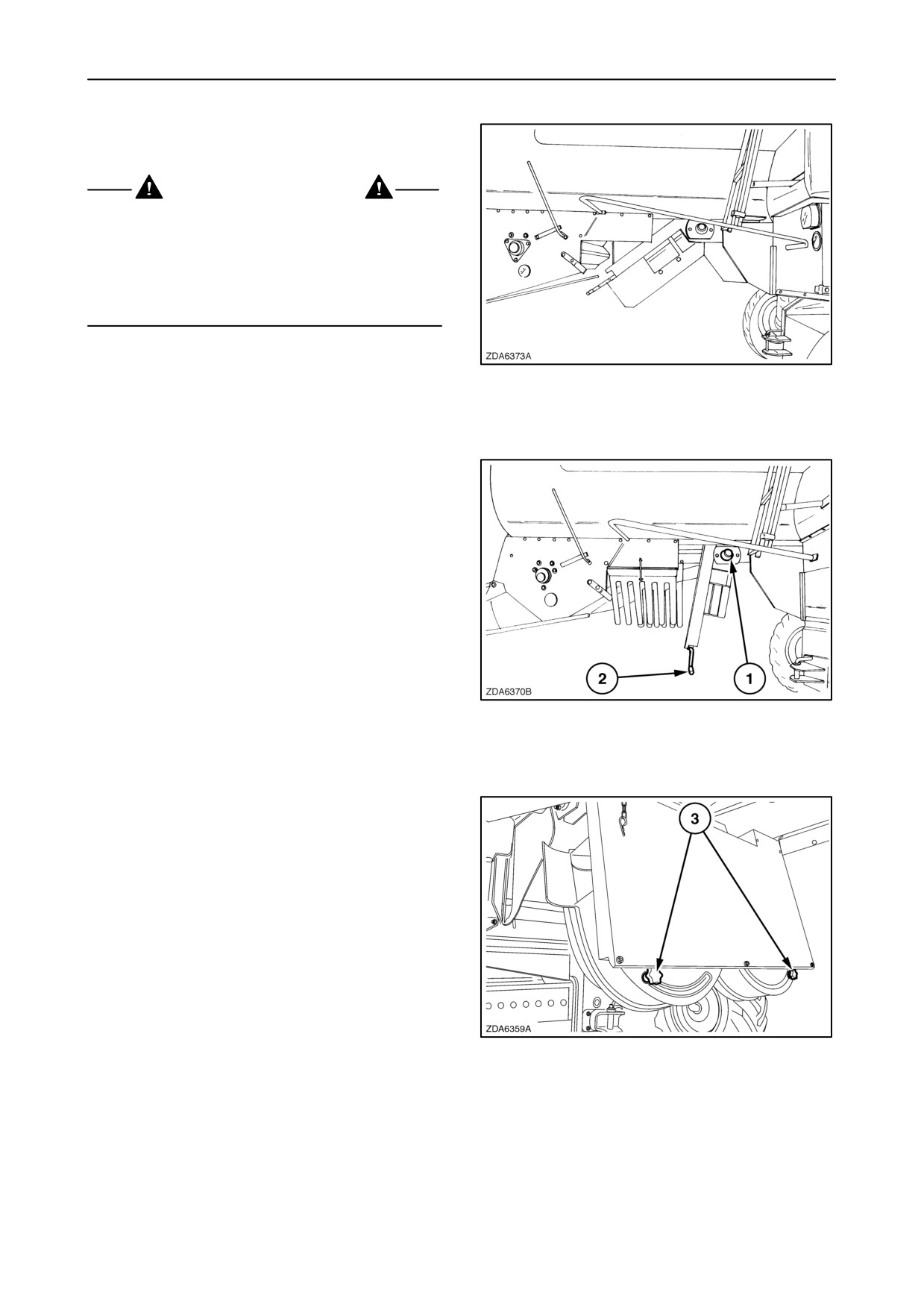

• Сервисное положение: позволяет выполнить

действия по обслуживанию или заменить

решета.

ОСТОРОЖНО

Разбрасыватель

мякины

надо

всегда

останавливать,

отключая

молотилку

и

останавливая двигатель.

Перед началом ремонта разбрасывателя мякины

надо подождать, пока подвижные детали

полностью не остановятся.

ВАЖНО: Во время работы в поле,

разбрасыватель мякины не может находиться

199

в сервисном положении, даже если он не

используется, потому что может возникнуть

затор мякины под соломотрясами!

Чтобы изменить положение разбрасывателя

мякины, надо выполнить такие действия:

1. Нажать на подпружиненную ручку (1).

2. Передвинуть разбрасыватель мякины в

требуемое поожение при помощи ручки (2).

3. Освободить подпружиненную ручку и

передвинуть разбрасыватель мякины, пока он

не вскочит в нужное положение.

200

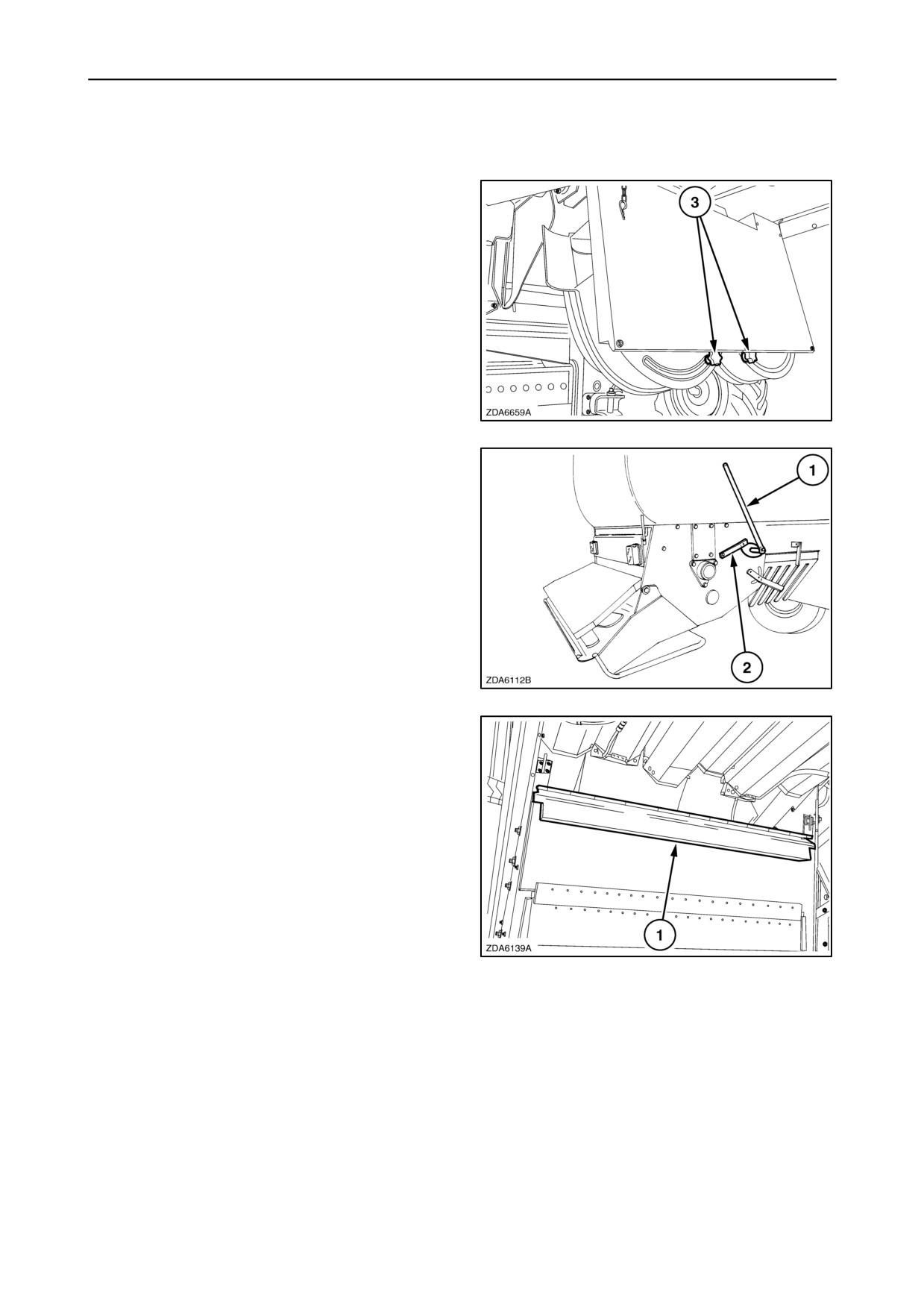

Чтобы разбрасывать мякину в стороны,

действуйте как описано ниже:

1. Ослабить две ручки (3), и прередвинуть их

наружу.

2. Повторно затянуть обе ручки (3).

201

3-100

Чтобы

направить

мякину

на

соломоизмельчитель, действуйте как описано

ниже:

1. Ослабить две ручки (3), и прередвинуть их

внутрь.

2. Затянуть обе ручки (3).

202

3. Передвинуть рядовую жатку вперёд при

помощи рычага (1). (позиция измельчения)

4. Заблокировать рычаг плитой (2).

203

5. Открыть удлинение

(1), снимая блокаду

замков с обеих сторон

204

Чтобы направить мякину на валок, передвиньте

плиту с закрытыми удлинениями в положение

покоса.

3-101

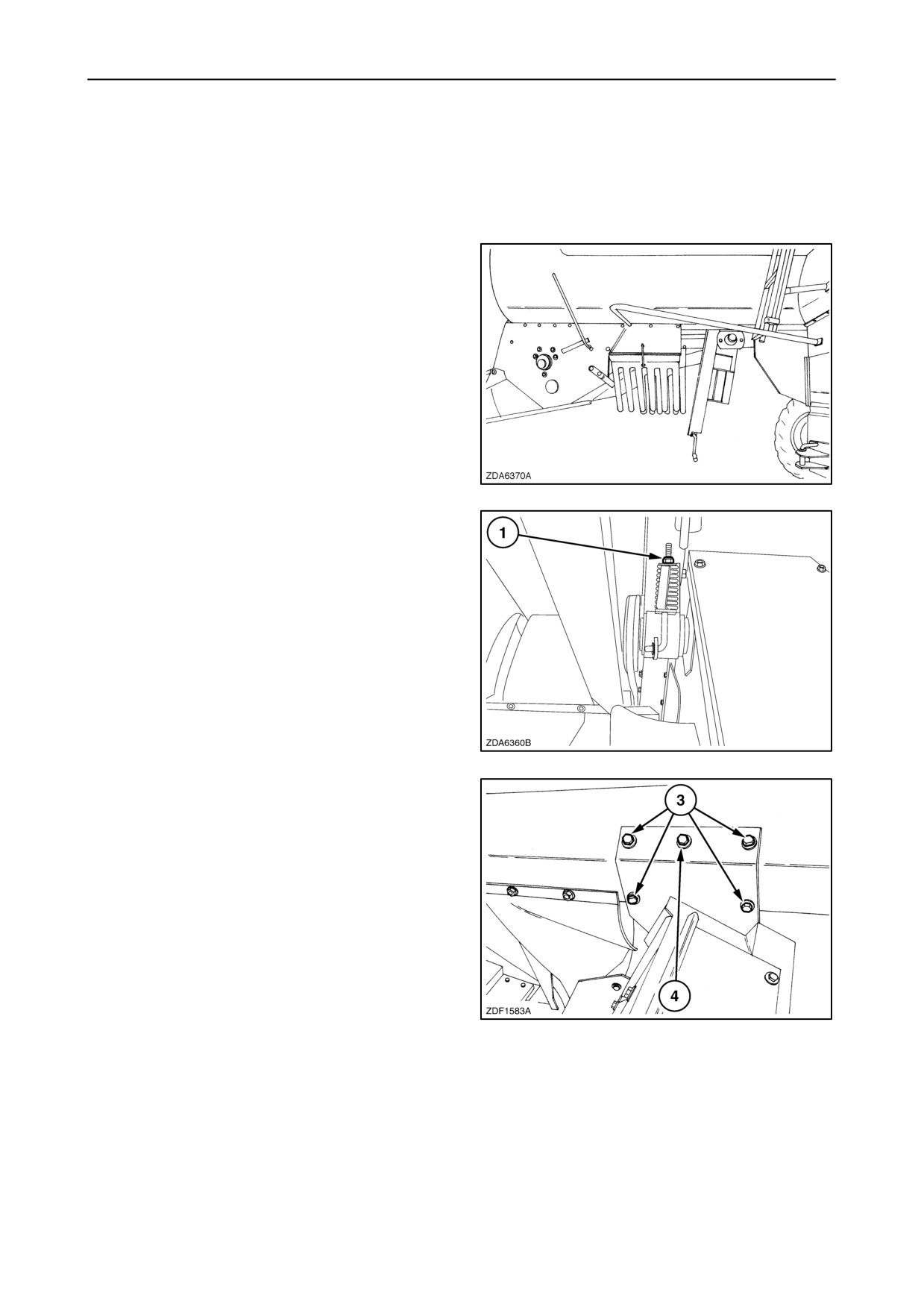

Отключение и устранение разбрасывателя

мякины

Чтобы защитить лопатки разбрасывателя, при

уборке кукурузы снять приводной ремень

разбрасывателя мякина, или полностью

разобрать разбрасыватель.

Чтобы снять разбрасыватель мякины, действуйте

следующим образом:

1. Установите разбрасыватель мякины в

вертикальном положении.

205

2. Снимите приводной ремень, ослабляя гайку

(1).

206

3. Снять четыре болта (3) справа. Не снимать

болта (4).

207

3-102

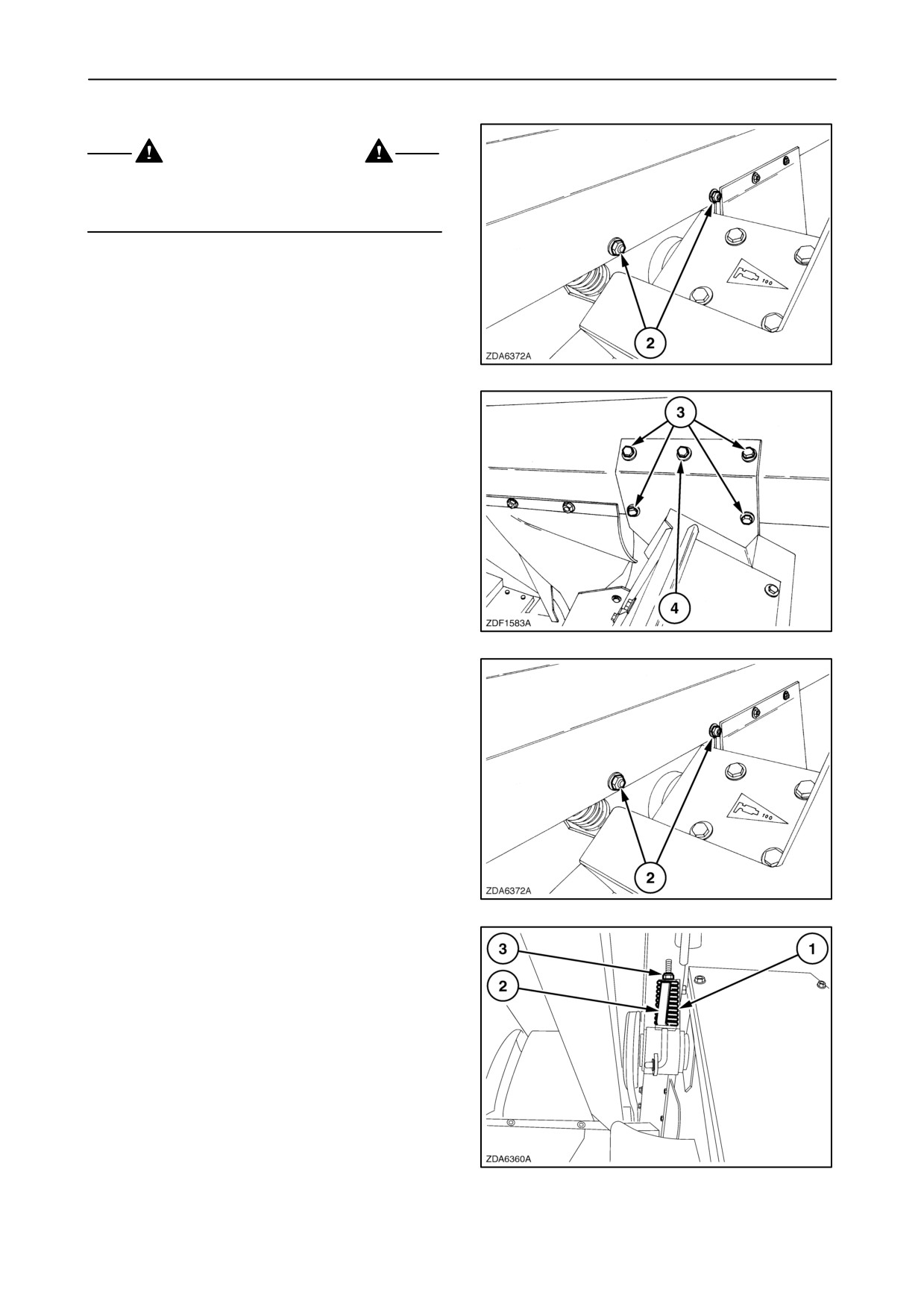

4. Ослабить два болта (2) слева.

ОСТОРОЖНО

Разбрасыватель мякины тяжелый

(120 кг),

используйте

подъёмное

устройство,

соответствующее его весу.

5. Снимите разбрасыватель мякины.

208

Монтаж связан с выполнением таких действий:

1. Вставьте разбрасыватель мякины на своё

место.

2. Справа зацепите на центральной втулке в

точке (4).

209

3. Установите два болта (2) слева.

4. Установите и затяните четыре болта

(3)

справа. (pис . 209)

5. Затяните два болта (2) слева.

210

6. Установите и затяните ремень.

Правильное натяжение ремня:

длина пружины (1) = длина на индикаторе (2).

Регулировать гайкой (3).

211

3-103

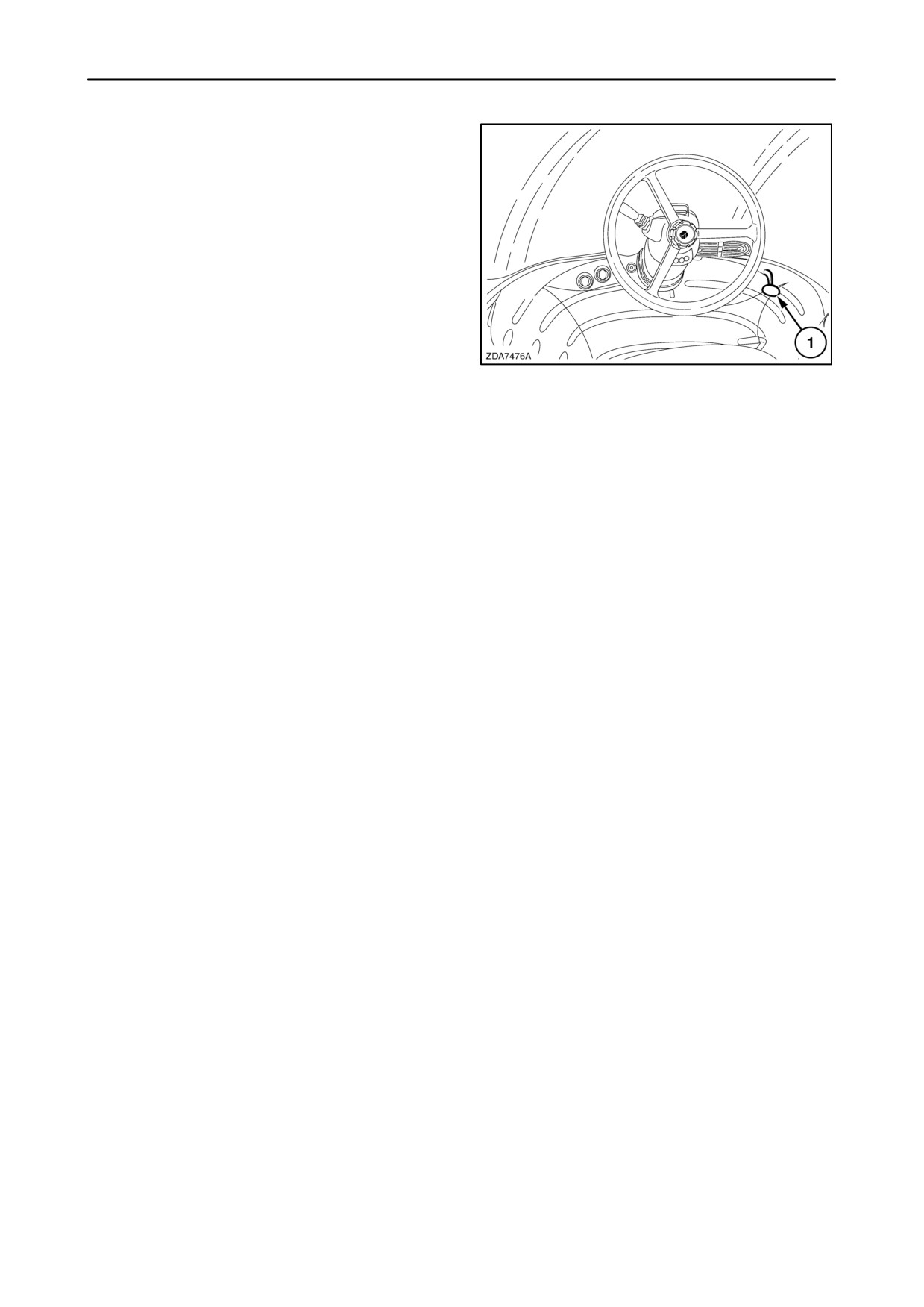

Блокировка дифференциала (если

установлен)

Для улучшения проходимости в условиях

скользкого или вязкого грунта, предусмотрен

механизм блокировки дифференциала.

Если одно из ведущих колёс начинает

пробуксовывать, немедленно нажать на педаль

блокады дифференциала

(1).

Теперь оба

ведущих колеса будут вращаться с одинаковой

скоростью. Держать педаль нажатой, пока

машина не преодолеет препятствия.

Отпустить педаль (1), чтобы выключить блокаду

дифференциала.

212

ВАЖНО:

• Не выполнять поворотов при нажатой педали

блокады дифференциала (1).

• Возможно, что для включения блокировки

дифференциала надо будет сбросить

скорость комбайна.

3-104
