Положение решета

Верхнее решето может устанавливаться только в

одном положении.

Снятие решета

Процедура такова:

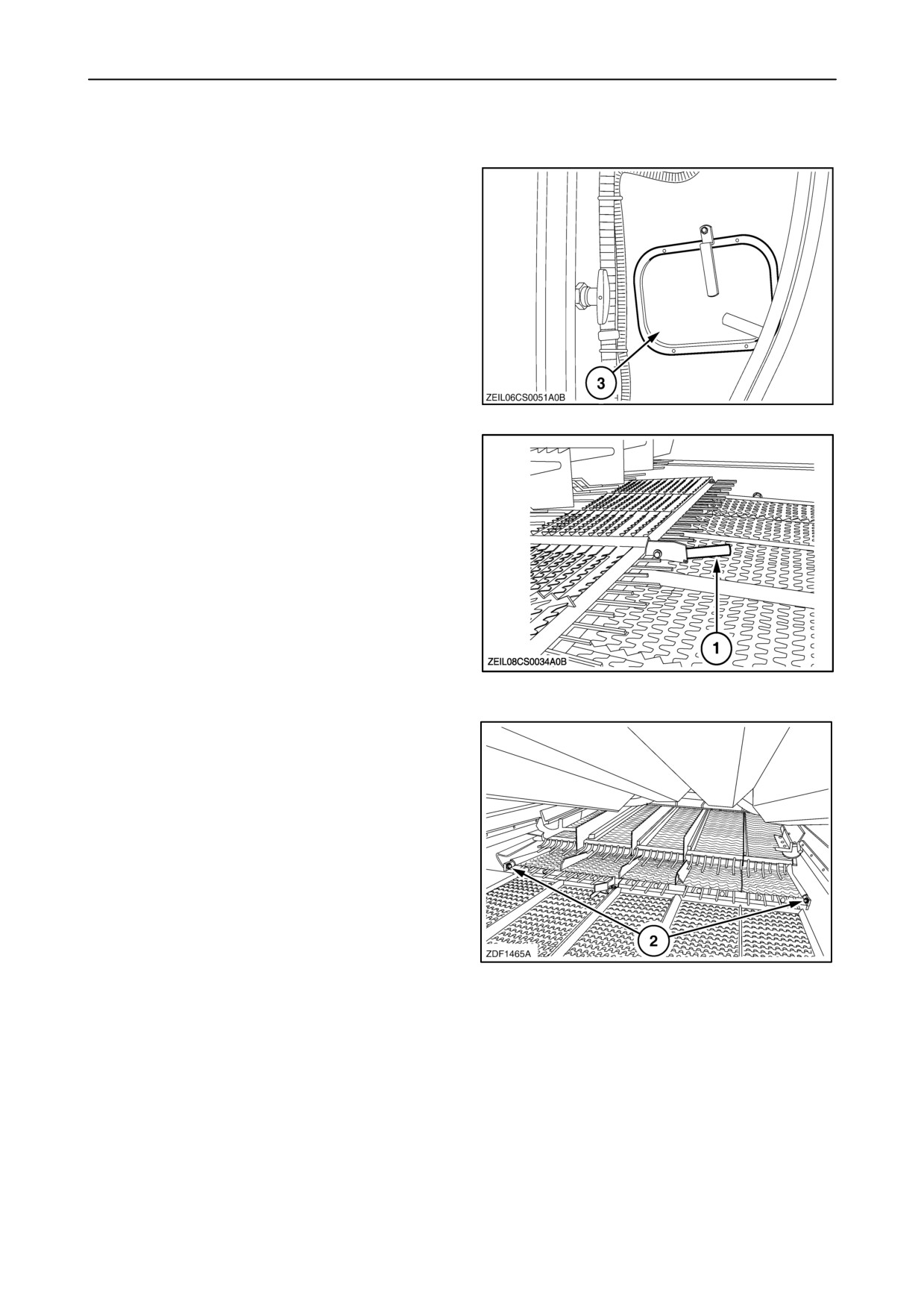

1. При решетах с дистанционным управлением

снять блокаду (3) со стержня.

138

2. Ослабить болты (1) с обеих сторон.

Рис. 139: с системой Smart Sievet

139

Рис. 140: без системы Smart Sievet

3. Вытянуть решето (2).

140

Установка решета

1. Протолкнуть решето

(2) на его место и

установить болты (1). Закрыть блокаду (3),

если решето имеет дистанционное

управление.

3-74

Предварительное решето

Открывание решет

Отрегулировать раствор предварительного

-решета, согласно размеру зерна, при помощи

рычага

(1) сзади решета, доступ к которому

открывается после снятия крышки (3).

Примените такой же раствор, как и для верхнего

решета.

141

Рекомендуется

придерживаться

рекомендованных величин, приведенных в

параграфе "Сводка настроек комбайна во время

сбора разных культур" в этом разделе.

142

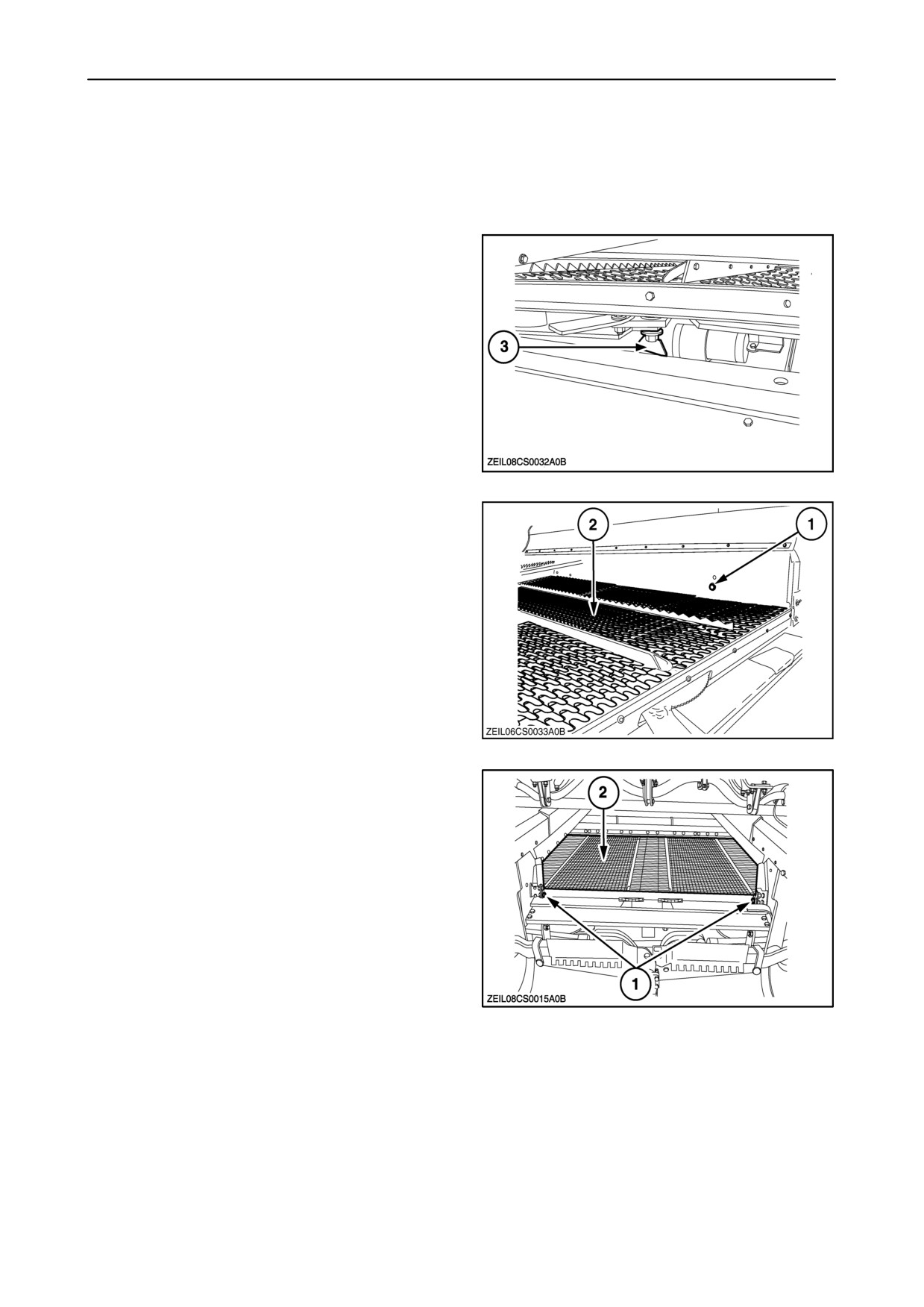

Снятие решета

1. С обеих сторон снимите болты (2).

2. Вытягивание предварительного решета.

143

УСТАНОВКА РЕШЕТА

1. Протолкнуть предварительное -решето на его

место и установить болты (2).

3-75

Нижнее решето

Открывание решет

Открыть крышку (1) при помощи рычагов (2),

чтобы отрегулировать раствор решета.

Раскройте нижнее решето так широко, как это

только возможно, чтобы получить пробу чистоты

зерна.

Рекомендуется

придерживаться

рекомендованных величин, приведенных в

параграфе "Сводка настроек комбайна во время

сбора разных культур" в этом разделе.

144

Отрегулируйте решето рычагом (3).

145

При нижних решетах с дистанционным

управлением:

Из кабины оператора или при помощи

переключателя

(2) в правой задней части

комбайна отрегулировать раствор нижнего

решета, в зависимости от величины зерна.

ВНИМАНИЕ:

На

комбайнах

с

шестиклавишными соломотрясами, нижнее

решето состоит из двух половинок решета.

146

3-76

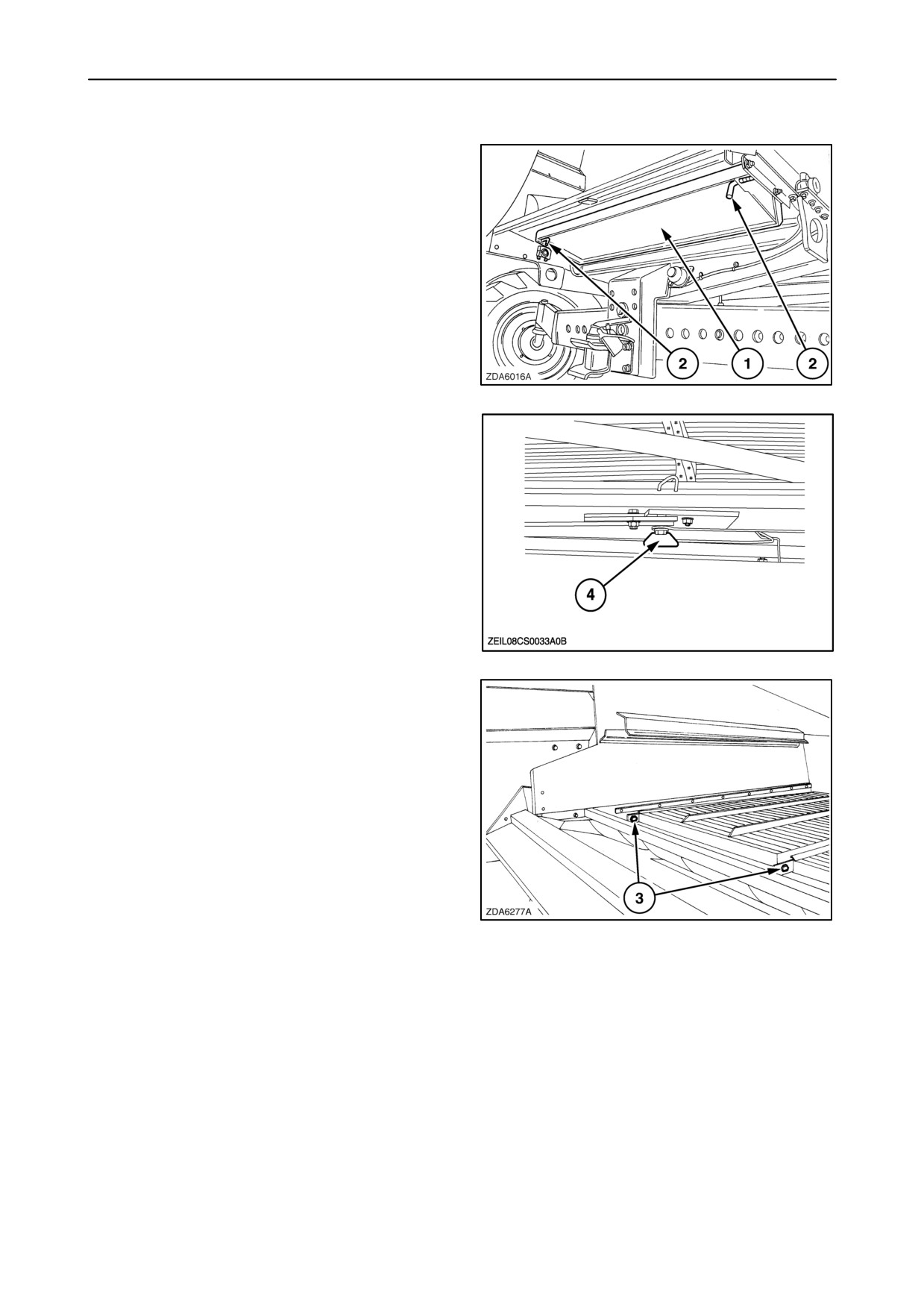

Снятие решета

1. Открыть нижнюю крышку (1) доступа рычагом

(2) с обеих сторон.

147

2. При решетах с дистанционным управлением

снять блокаду (4) со стержня.

148

3. Снять болты (3) с обеих сторон.

149

3-77

4. Вытянуть нижнее решето.

ВНИМАНИЕ: Отрегулировать позицию

встряхивающего башмака вручную, чтобы

обеспечить максимальный зазор между верхним

и нижним встряхивающим башмаком, чтобы

легче было снять нижнее решето.

150

УСТАНОВКА РЕШЕТА

1. Протолкнуть нижнее решето на его место и

установить болты (3). Закрыть блокаду (4),

если решето имеет дистанционное

управление.

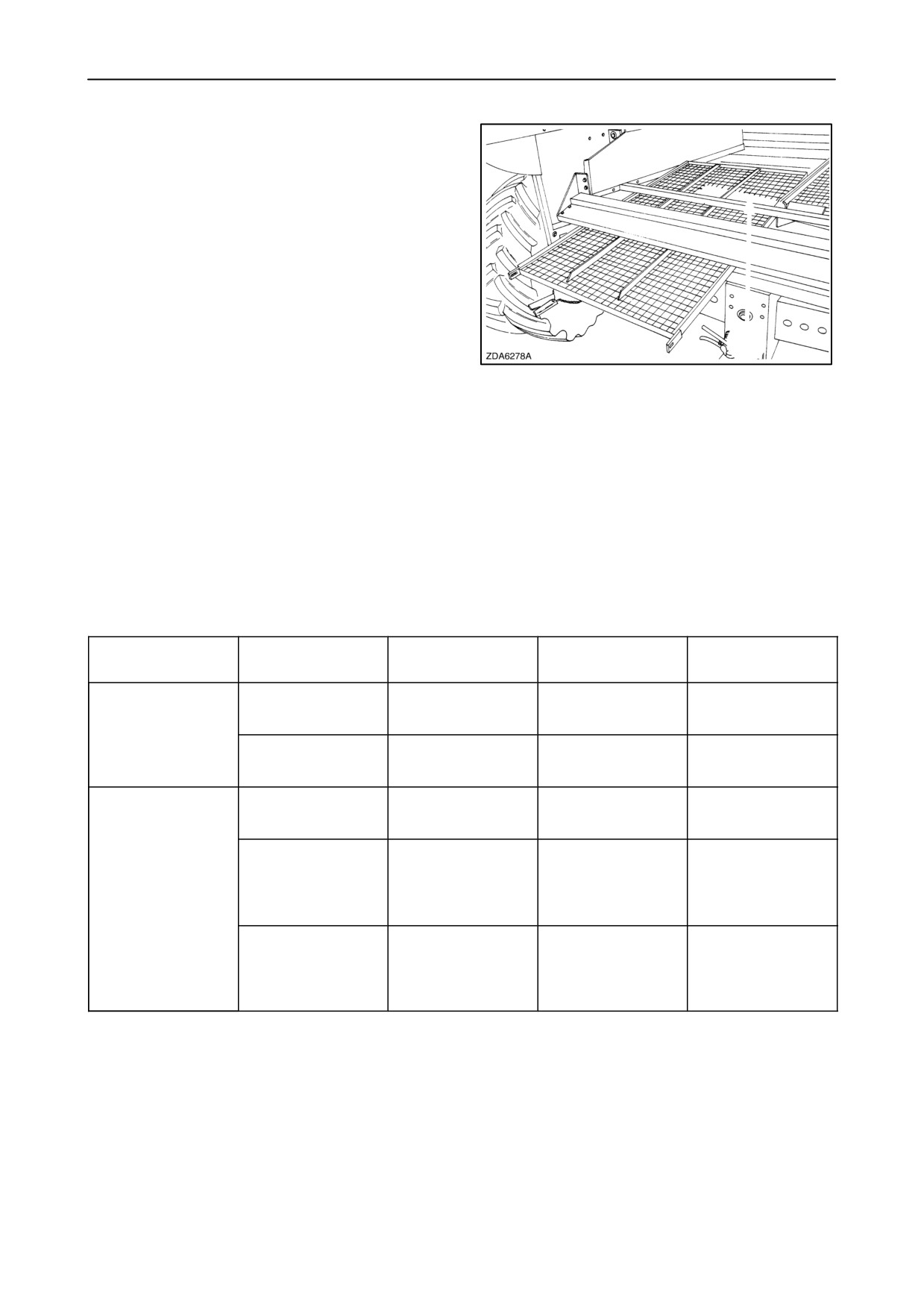

Доступные типы решет

Решета

Тип

Культуры

Положения

Открывание

Hart Carter

Зерновое

Фиксированное

Регулируемое

Предварительное­

1-1/8”

решето

и

Hart Carter

Кукуруза

Фиксированное

Регулируемое

верхнее решето

1-5/8”

New Holland

Зерновое

Фиксированное

Регулируемое

1-1/8”

Нижнее решето

Решето с

круглыми

Кукуруза

Фиксированное

Фиксированное

отверстиями

Диаметр 16 мм

Решето с

круглыми

Кукуруза

Фиксированное

Фиксированное

отверстиями

Диаметр 18 мм

3-78

Очистной вентилятор

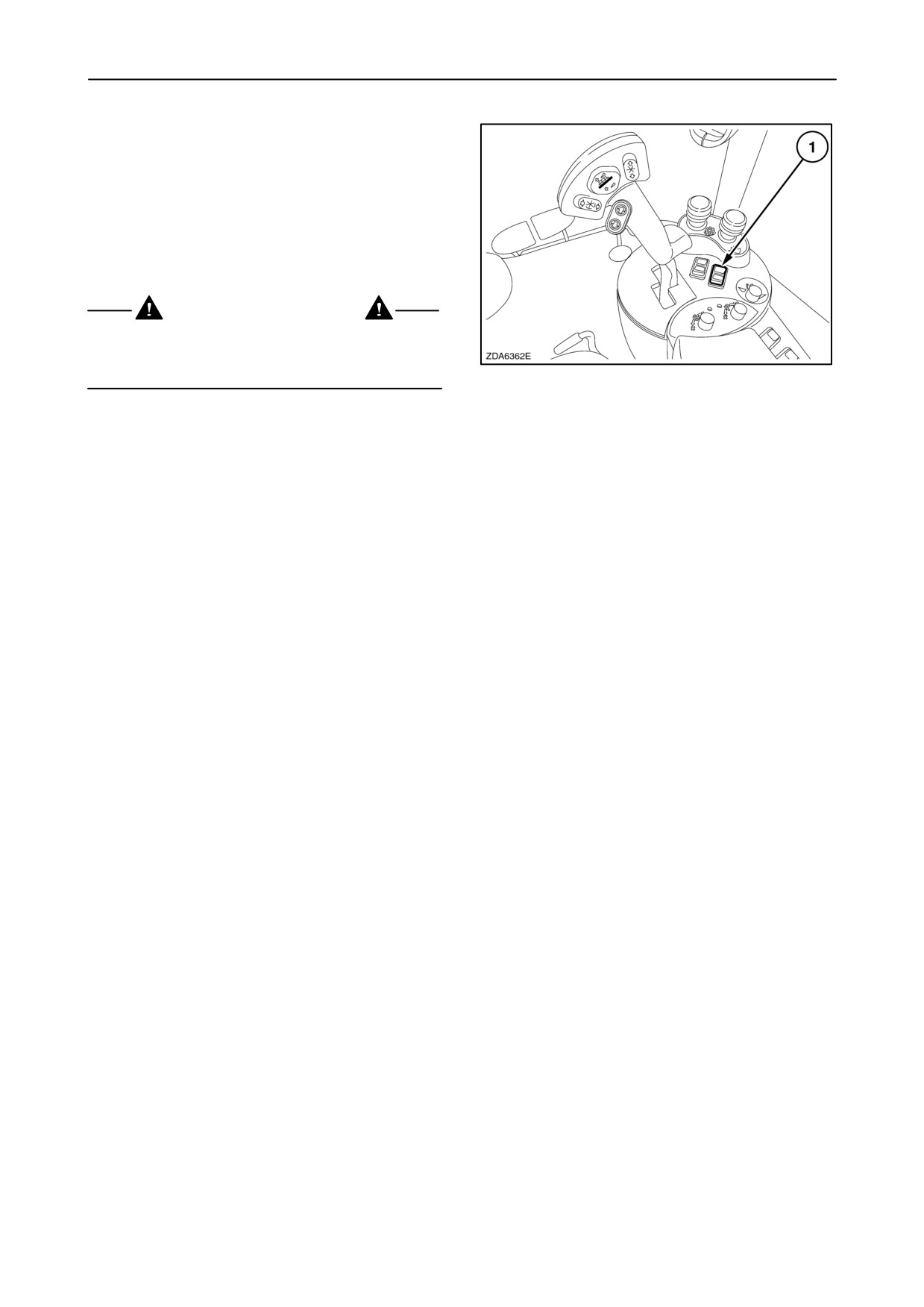

Существует возможность автоматической

регулировки скорости вращения очистного

вентилятора. Для этого надо использовать

кулисный переключатель (1) скорости вращения

вентилятора, расположенный на приборном

щитке с правой стороны.

Скорость вращения вентилятора надо менять

только при включенной молотилке.

ПРЕДОСТЕРЕЖЕНИЕ

Не менять скорости вращения вентилятора, если

двигатель и молотилка не работают. Это позволит

избежать повреждения механизма регулировки.

151

Скорость надо отрегулировать соответственно

культуре, количеству мякины и влажности.

Существует возможность установки устройства,

которое позволяет вентилятору работать на

небольших скоростях, что позволит установить

низкую скорость вращения вентилятора при

работе с мелкими семенами. Слишком слабый

поток воздуха может сократить "чистую зону"

верхнего решета, что приведет к потерям зерна

или его загрязнению (зерно будет выпадать из

встряхивателя).

Лучший способ проверки, достаточно ли

вдуваемого воздуха, это выполнение процедуры

”аварийного выключения”, то есть остановки

двигателя без выключения молотильного

механизма, и проверка, как раскладывается

зерно на решете.

Если выбрать этот метод:

• Грабли должны быть чистыми, тогда как

решета должны быть равномерно загружены.

В задней части верхнего решета должно

находиться только немного зерна, или эта

часть должна быть чистой

• Если на решете нет зерна или мякины -

подаётся слишком много воздуха. В этом

случае зерно выдувается, а чистое зерно

нижнее решето переносит на возвратный

поперечный шнек

• Если верхнее решето полно зерна, объём

воздуха слишком низкий, т.е. воздушный поток

не продувает мякины. В этом случае зерно

будет удаляться с решета вместе с мякиной.

Порядок работы решета можно также проверить,

взяв пробу материала, который выбрасывается с

задней части решетной системы и проверив его

на потери зерна.

3-79

Возвратная система (система возврата

необмолоченных колосков)

• Возвратная система

Для достижения максимальной эффективности

важно, чтобы количество материала на

возвратном шнеке было сведено к абсолютному

минимуму.

Количество необмолоченных колосков можно

определить на барграфе на мониторе.

152

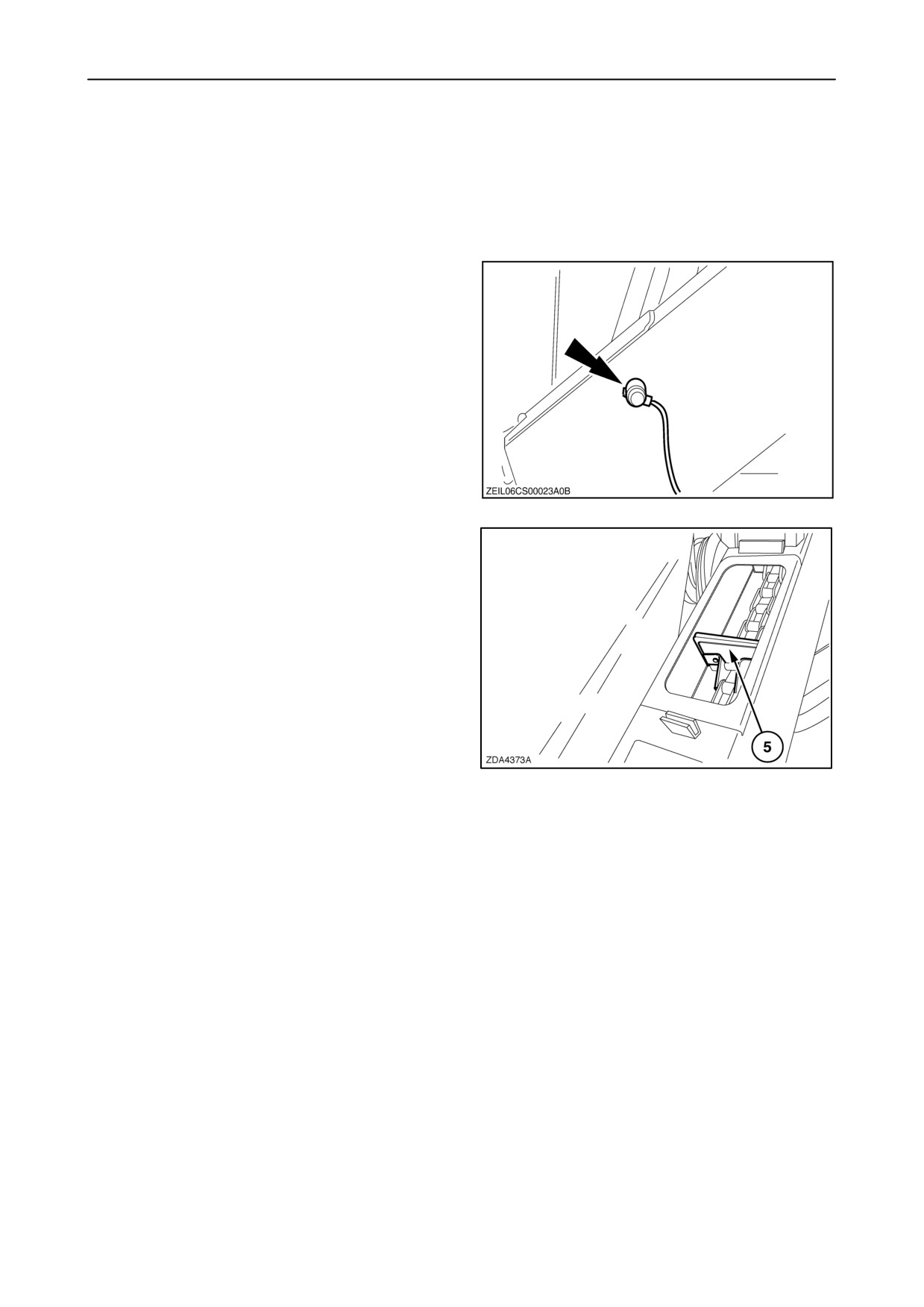

Количество необмолоченных колосков можно

также определить через отверстие

(5) после

немедленной остановки

(смотрите параграф

“Проверка работы комбайна” в этом разделе).

153

3-80

• Очистка

ОСТОРОЖНО

Перед началом очистки ниже перечисленных

деталей надо всегда остановить комбайн, вынуть

ключ из замка зажигания и затянуть стояночный

тормоз.

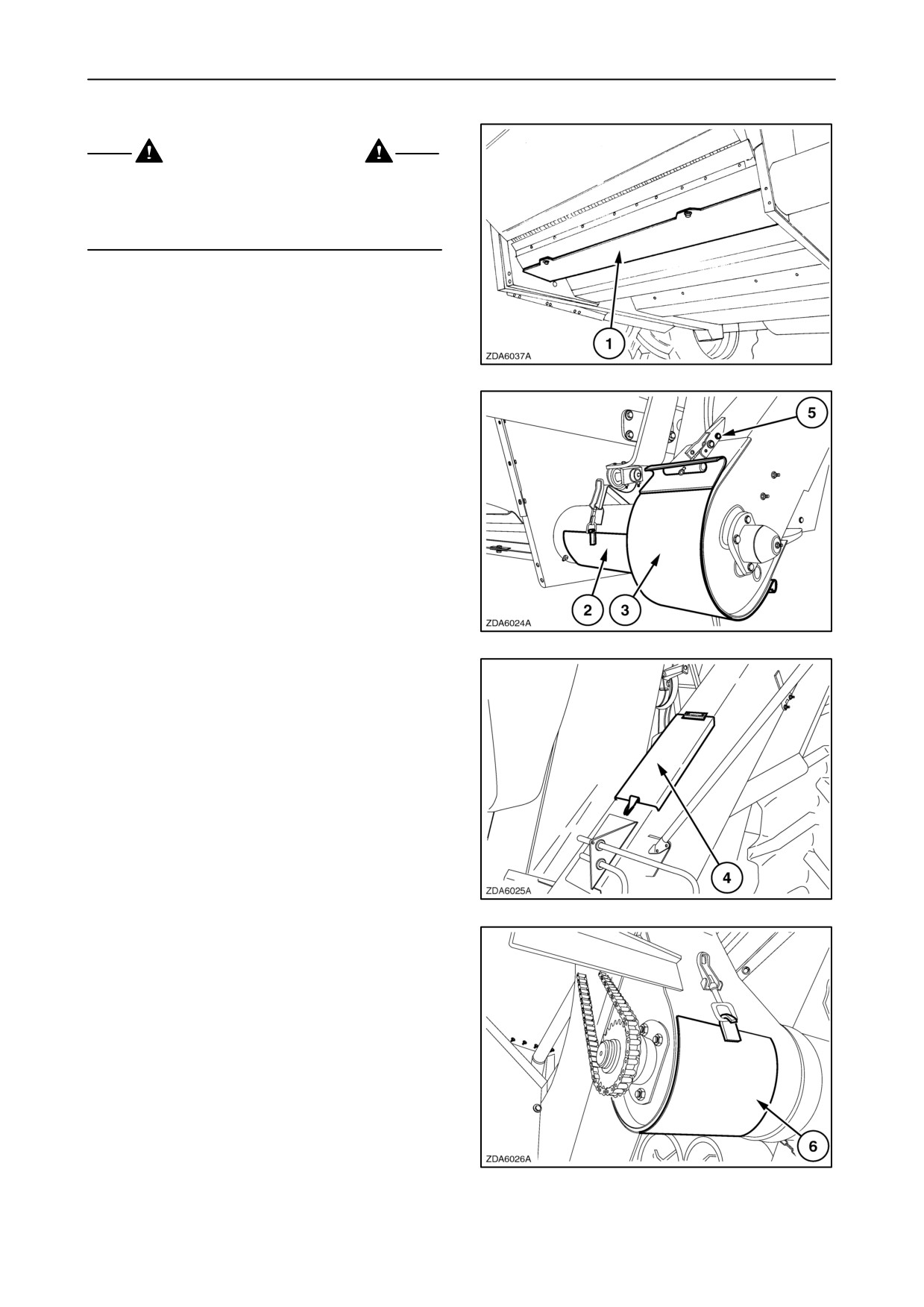

Чтобы очистить нижний поперечный шнек, надо

снять крышку (1) и открыть крышку (2) (рис. 155).

154

Чтобы oчистить возвратный элеватор, снять болт

(5), чтобы открыть крышку

(3) и крышку

(4)

(рис. 156).

155

156

Чтобы очистить возвратный поперечный шнек,

который ведёт к барабану, надо открыть защиту

(6).

157

3-82

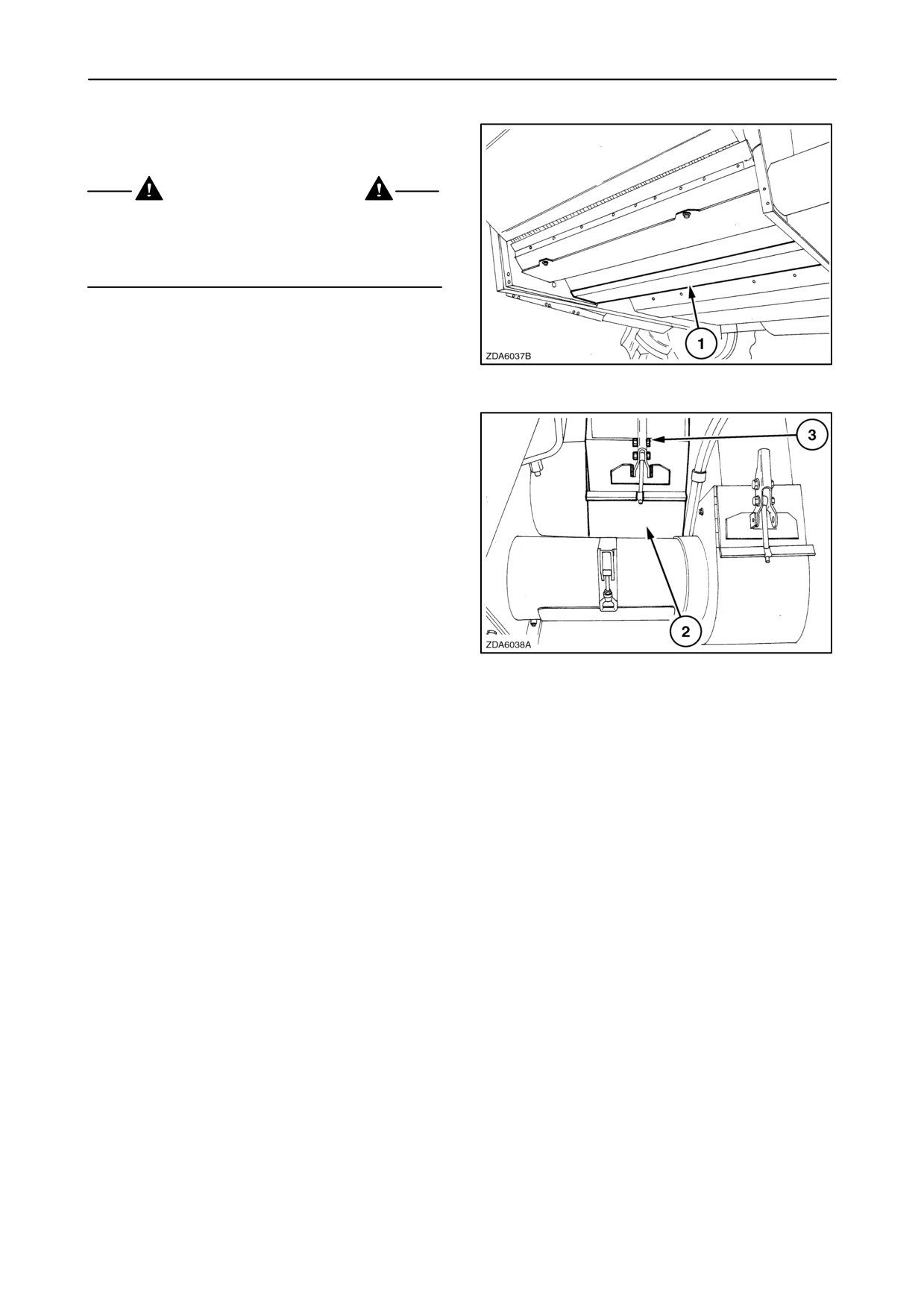

СКЛАДИРОВАНИЕ /РАЗГРУЗКА УРОЖАЯ

Система наполнения зернового бункера

ОСТОРОЖНО

Перед началом очистки ниже перечисленных

деталей надо всегда полностью остановить

комбайн, вынуть ключ из замка зажигания и

затянуть стояночный тормоз.

• Зерновой поперечный шнек надо очистить,

снимая крышку (1).

158

• Днище зернового элеватора можно очистить,

открывая крышку (2). Сначала ослабить болт

(3).

159

3-83

Получение пробы зерна

В зерновом бункере сделана ревизионная

дверца, через которую можно взять пробу зерна

при выезде в поле.

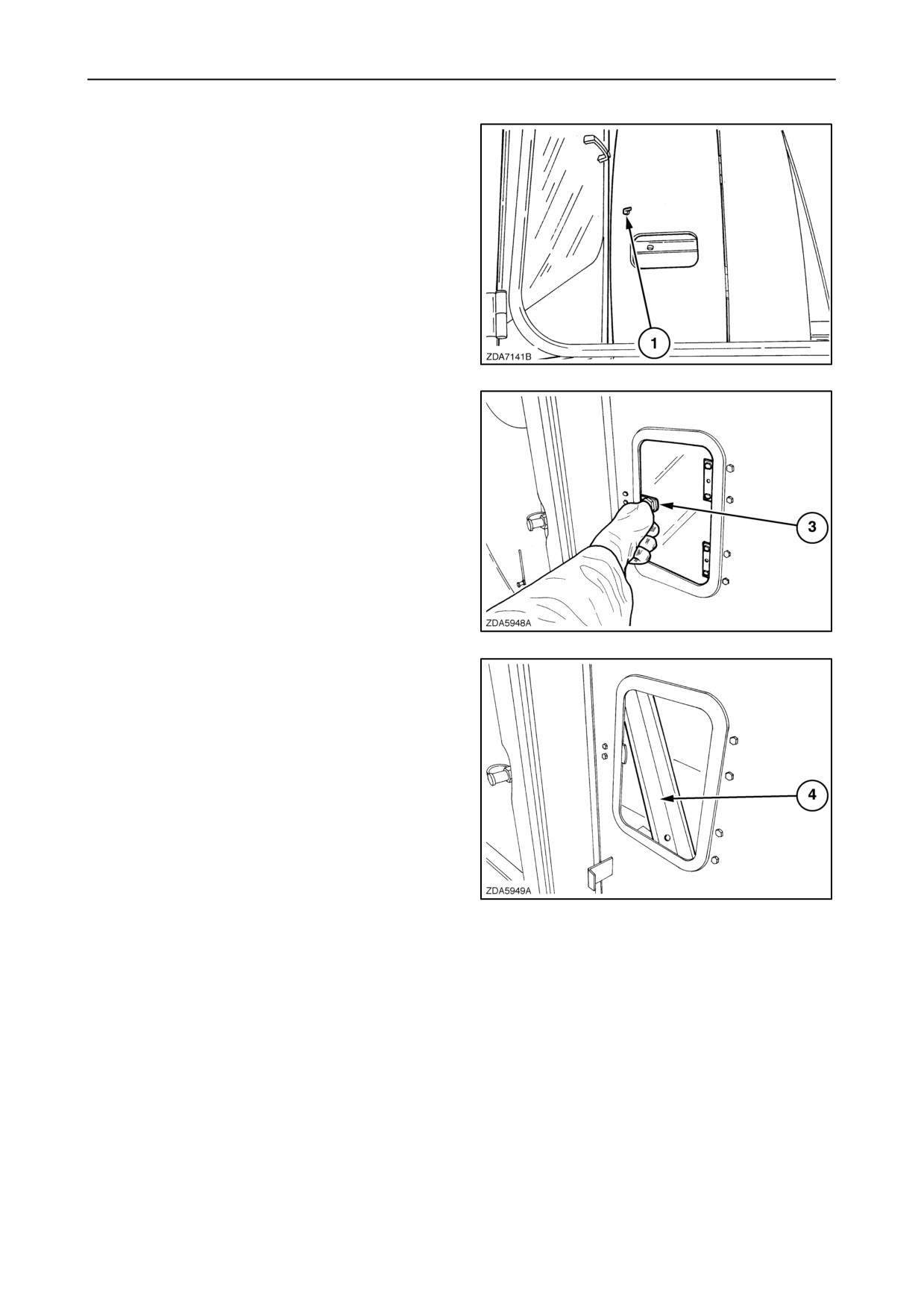

Сначала открыть дверцу (1).

160

Открыть ревизионное окошко (3).

161

Зерно попадёт по каналу (4) в зерновом бункере

к ревизионной дверце.

162

3-84

Окно зернового бункера

ОСТОРОЖНО

Остановить машину, вынуть ключ из замка

зажигания и затянуть стояночный тормоз.

Окошко между зерновым бункером и кабиной

можно очистисть следующим образом:

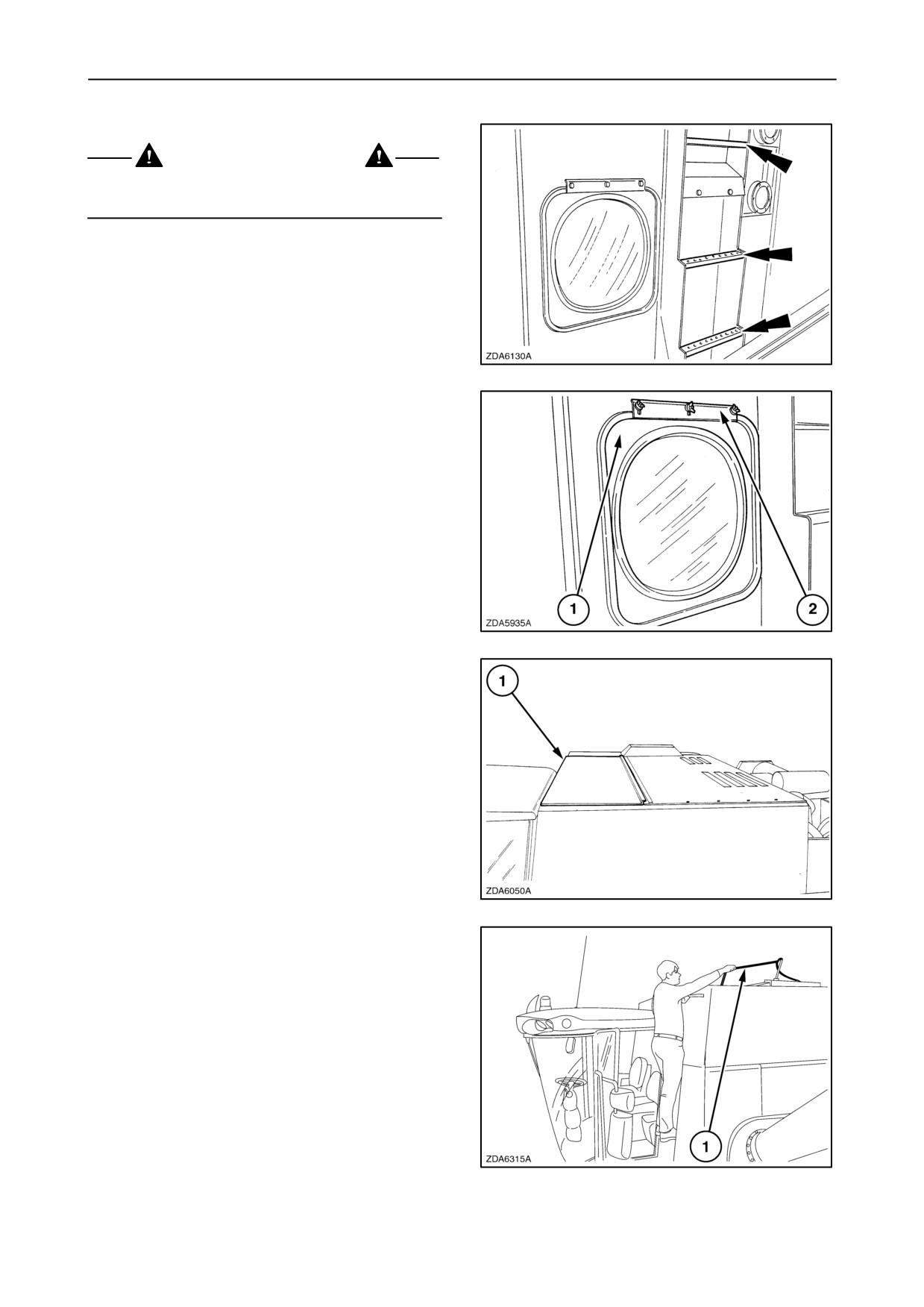

1. Войти в зерновой бункер сзади, над отсеком

двигателя, пользуясь ступеньками.

163

2. Снять накладку (2), ослабляя три барашковые

гайки.

3. Вынуть окошко зернового бункера (1), чтобы

очистить зону между окном кабины и

зерновым бункером.

164

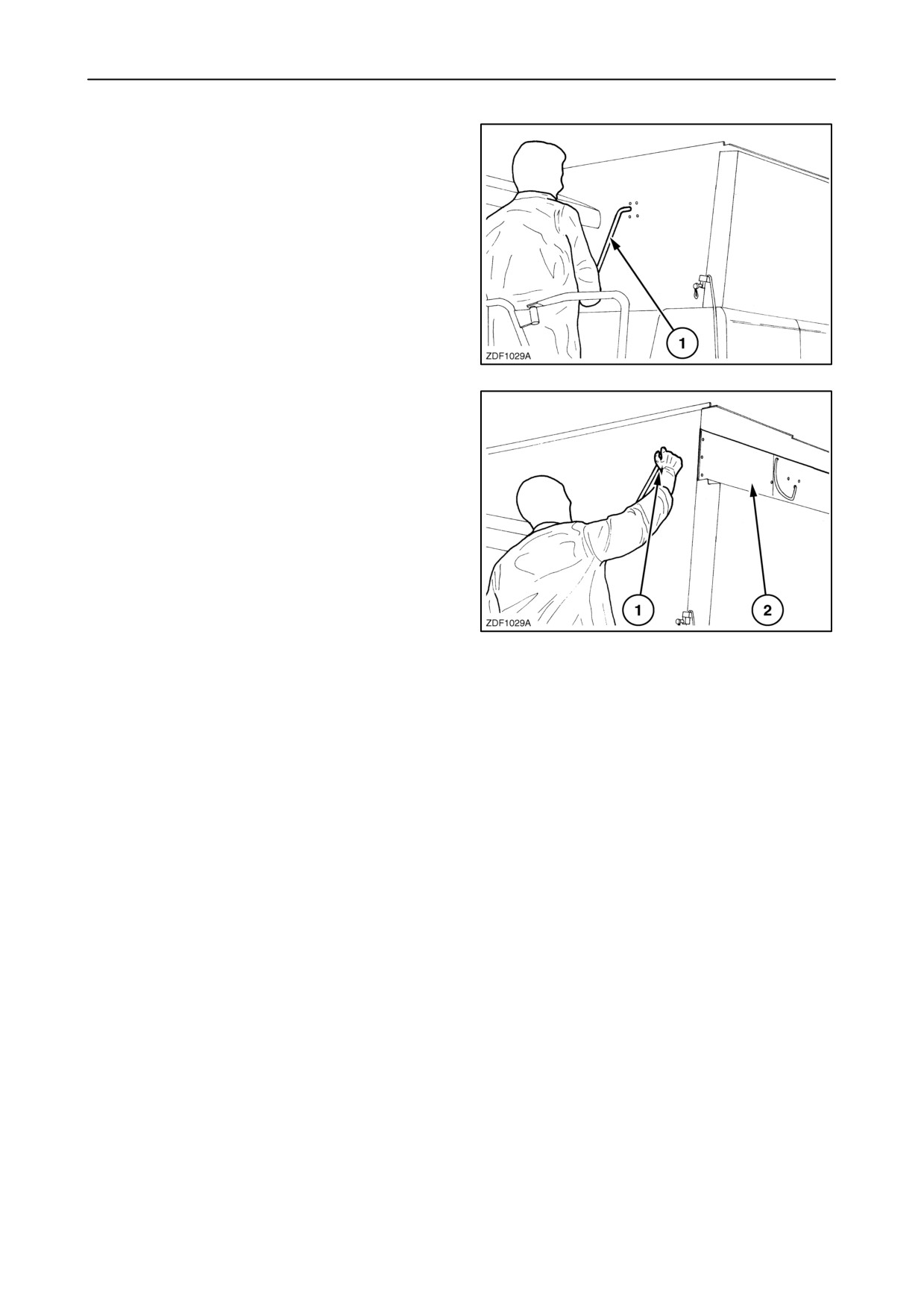

Защита зернового бункера

Во время работы крышку (1) можно оставить в

закрытом положении (как показано на рисунке)

или открытом (крышка наклонена вниз)

165

Закрыть крышку зернового бункера, с платформы

оператора, потянув за тросик (1).

166

3-85

Зерновой бункер с удлинениями

Модели CSX7080 и CSX7080 Laterale оснащены

удлинениями зернового бункера.

Чтобы увеличить объём зернового бункера, надо

выполнить следующие действия:

1. Повернуть ручку (1) против часовой стрелки,

чтобы увеличить объём зернового бункера.

ВНИМАНИЕ: Нет необходимости открывать

удлинения зернового бункера перед началом

обмолота.

167

2. Повернуть ручку

(1) по часовой стрелке,

чтобы опустить удлинители зернового

бункера (2).

168

3-86

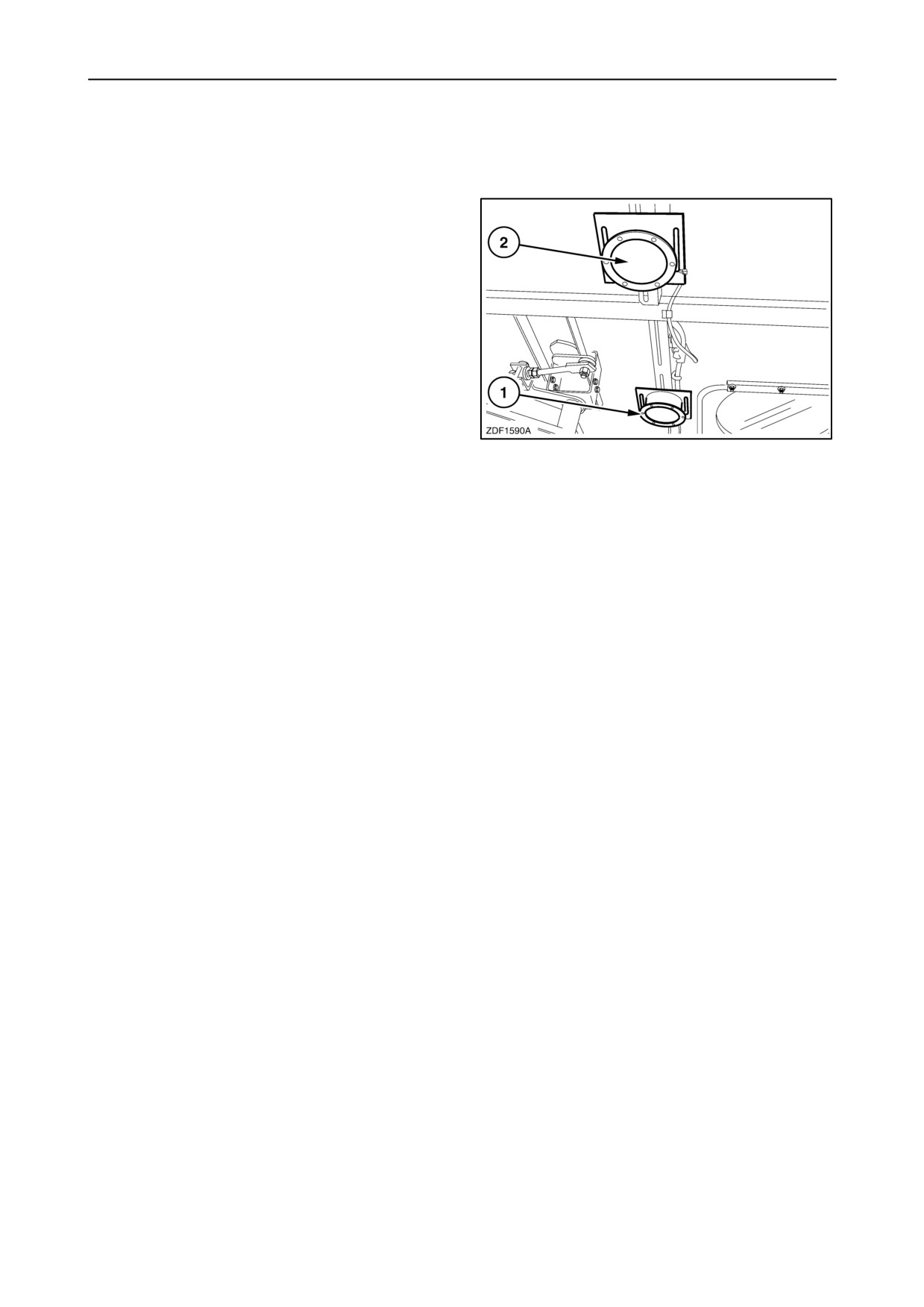

Датчик уровня зернового бункера

Когда зерно доходит до датчика(ов) уровня,

наблюдаем:

• Нижний датчик уровня (1):

• Включатся сигнальные вращающиеся

огни:

- на

10 секунд, если переключатель

вращающихся огней в положении “0”.

(правое положение):

- Пока не будет активирован нижний

датчик,

если

переключатель

вращающихся огней в положении

“1”.

(центральное положение)

• Загорится сигнальная лампочка уровня

зерна в зерновом бункере, а зуммер

генерирует три звуковых сигнала (тихий

169

звуковой сигнал).

• Верхний датчик уровня (2):

• Включатся сигнальные вращающиеся

огни:

- на

10 секунд, если переключатель

вращающихся огней в положении “0” или

"1".

• Загорится сигнальная лампочка уровня

зерна в зерновом бункере, а зуммер будет

гудеть в течение 10 секунд (тихий звуковой

сигнал).

3-87

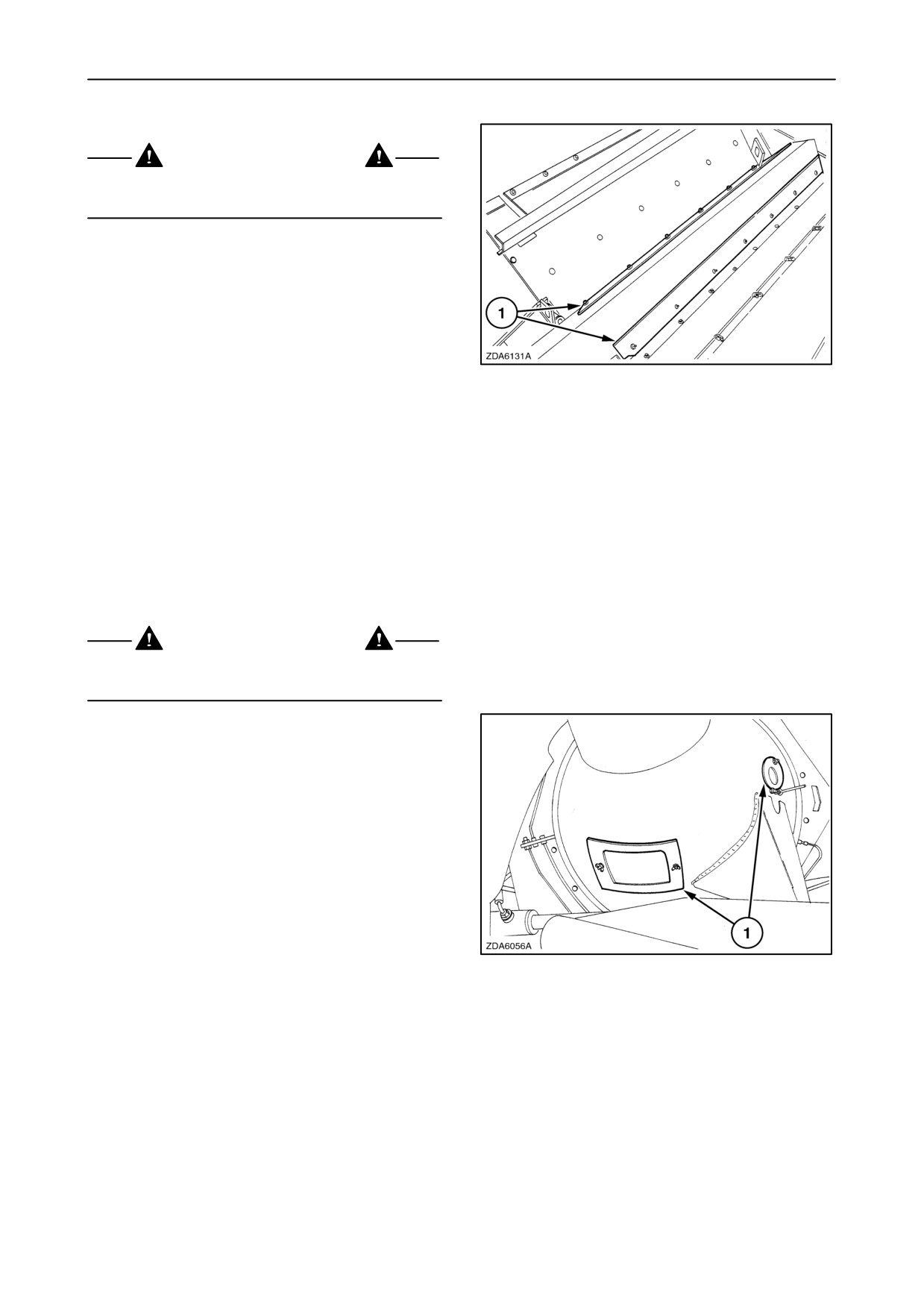

Разгрузочный шнек зернового бункера

ОСТОРОЖНО

Остановить машину, вынуть ключ из замка

зажигания и затянуть стояночный тормоз.

Разгрузочный шнек зернового бункера защищает

защитное ограждение. На этом защитном

ограждении находятся плиты

(1), которые

позволяют регулировать количество выводимого

материала, в соответствии с видом и влажностью

зерна.

170

Поднять пластины, чтобы увеличить скорость

разгрузки, и опустить, чтобы уменьшить её.

Чрезмерное открытие приведёт к избыточному

расходу мощности, а также риску повреждения

срезного болта.

Управление разгрузочной трубой

В кабине находится сигнальная лампочка

(монитор), которая предупреждает оператора,

что труба не полностью закрыта. Это может

создавать опасность во время работы возле

деревьев, энергетических высоковольтных

линий, телефонных столбов и т.п.

ОСТОРОЖНО

При езде по общественным дорогам разгрузочная

труба должна быть всегда закрыта.

Разгрузочную трубу защищают две крышки (1)

которые облегчают доступ к универсальным

шарнирам при их чистке и смазке.

171

ВАЖНО:

• При работе комбайна разгрузочная труба

должна быть закрыта.

• При включении разгрузочной системы труба

не должна быть открыта больше чем на 45_.

3-88

Разгрузочный механизм

Чтобы включить разгрузочный механизм,

нажмите на педаль включения разгрузки в полу, с

левой стороны от руля.

(смотрите

“раздел

2

-"ОБСЛУЖИВАНИЕ

УПРАВЛЯЮЩИХ

ПРИБОРОВ И ИНСТРУМЕНТОВ")

Для отключения еще раз нажмите на педаль

включения разгрузки (второй раз) или установите

переключатель режима езды в положение ВКЛ.

Привод разгрузочной системы защищает срезной

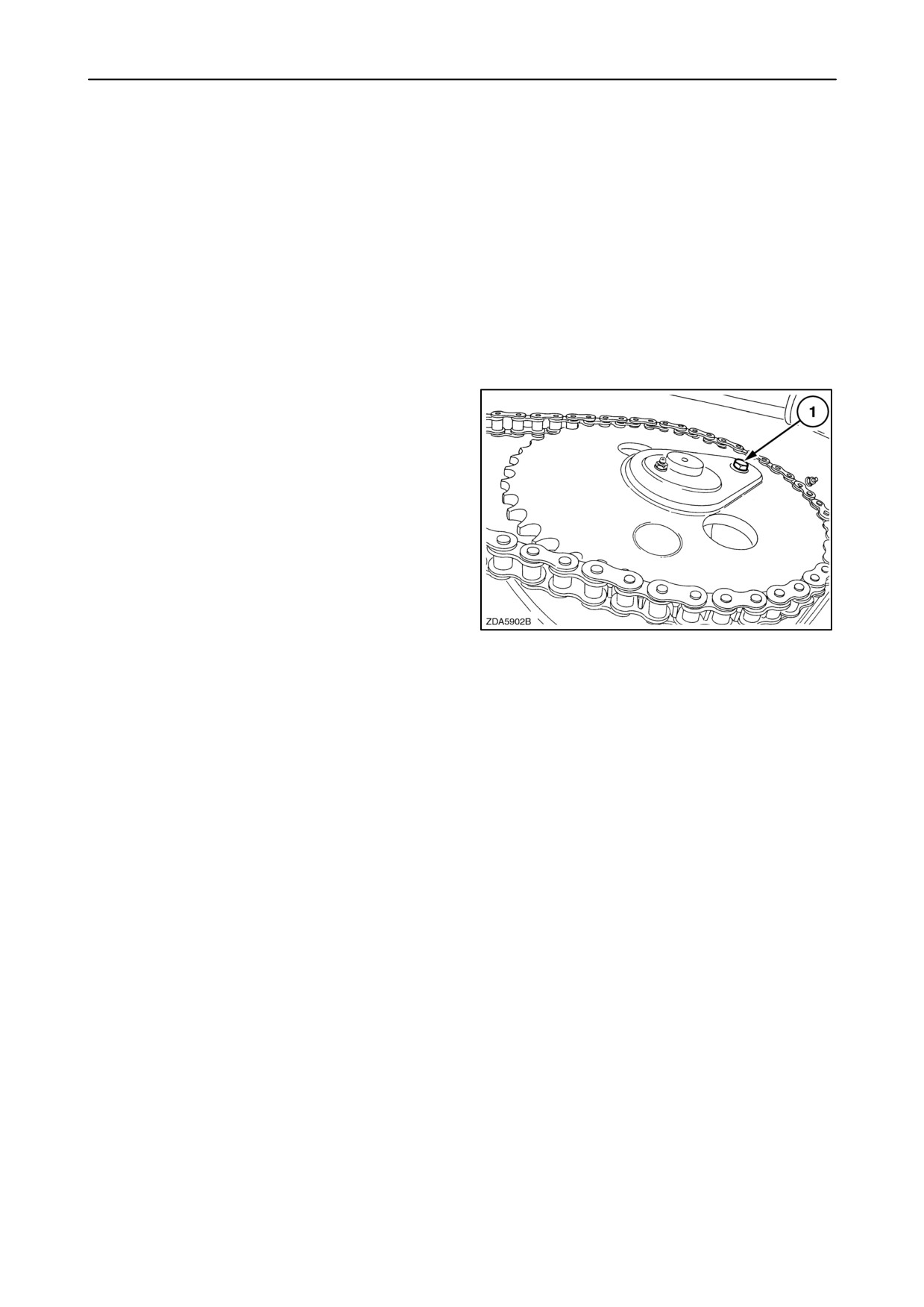

болт (1).

ВНИМАНИЕ: При установке нового срезного

болта надо затянуть его моментом 10 Нм, а

затем ослабить гайку на одну треть поворота.

172

Запасные срезные болты назодятся в ящичке под

сиденьем оператора в пласмассовом мешочке.
