Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 14
Кнопка изменения направления жатки и
соломоподъемника
Комбайн оснащён системой изменения
направления работы шнека жатки (или подающих
цепей для уборки кукурузы), и соломоподъёмника
при появлении затора.
Если во время работы закупорится шнек или
соломоподъёмник,
что
вызывает
проскальзывание
предохранительных
фрикционных муфт, выполнить следующее:

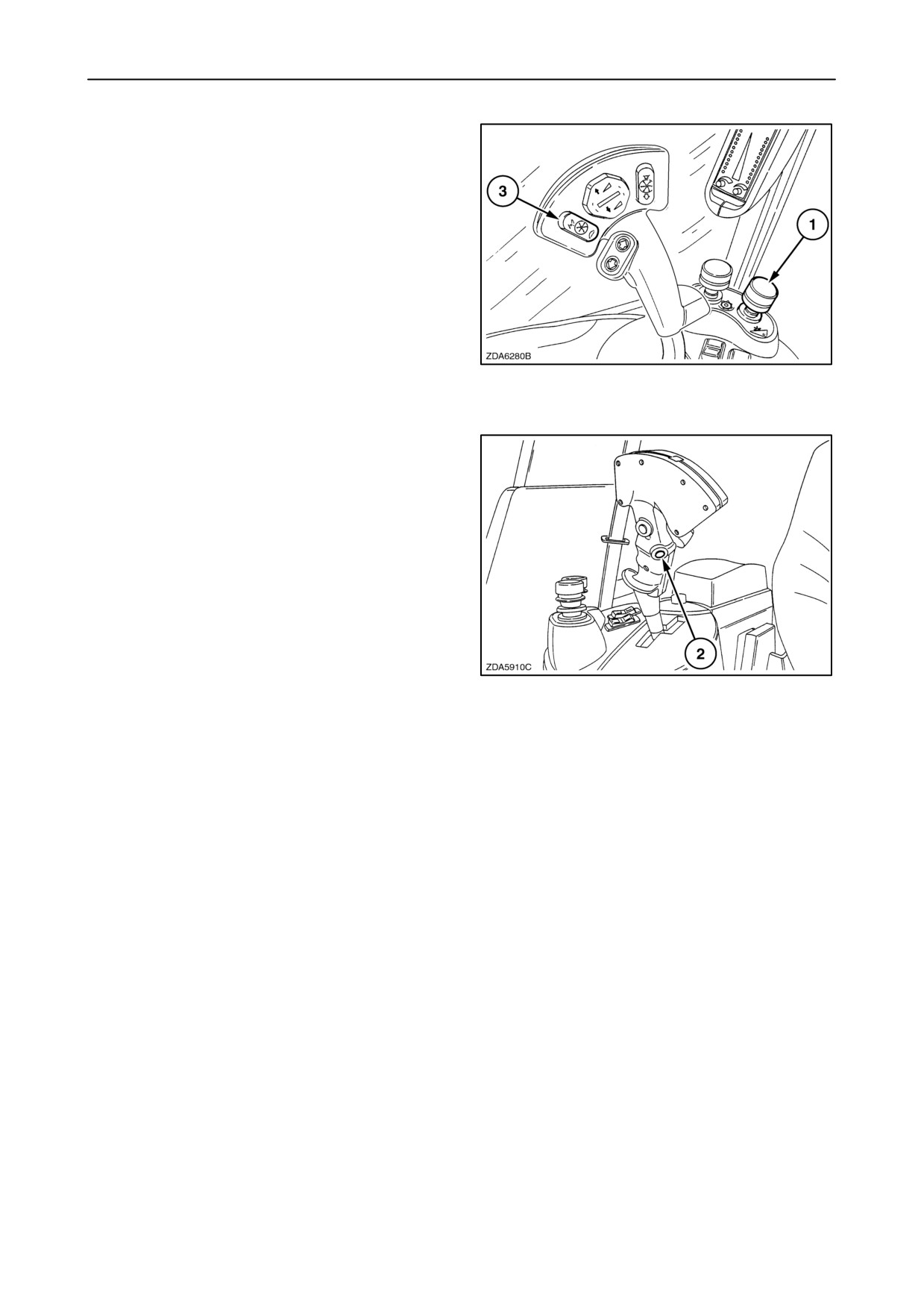

1. Немедленно остановить движение комбайна
вперёд и отключить привод жатки, нажимая
на верх оранжевой кнопки (1).
49
2. Отъехать комбайном на несколько метров
назад.
3. Позволить
двигателю
работать
на°
максимальных оборотах.
4. Нажать
переключатель
системы
реверсирования
(2)
жатки
и
соломоподъёмника,
чтобы
изменить
направление рабочего хода на обратное.
ВНИМАНИЕ: Нажать на кнопку уменьшения
скорости работы мотовила (3) (нижняя часть)
(рис. 49), чтобы жатка и соломоподъёмник
начали
медленно
поворачиваться
по
направлению вперёд (колебание).
Эта операция возможна только при включенной
50
молотилке.
5. После ликвидации затора нрадо включить
молотику переключателем (1).
ВАЖНО: Не каждый затор можно разгрузить
реверсированием.
При
необходимости,
устранить блокаду вручную. Смотри также
нижеследующий абзац, относящийся к ”ручному
устранению
заторов
жатки
и/или
соломоподъёмника”.
ВНИМАНИЕ: Если затора нельзя устранить
при помощи системы реверсирования,
мануальные операции можно начать выполнять
только после остановки двигателя.
6. Продолжайте работу.
ВАЖНО: Для зерновых жаток Varifeedt:
Оператор перед включением обратного
привода соломоподъёмника и жатки убедиться,
что режущая планка жатки полностью
выдвинута. Такая установка позволит
получить дополнительное пространство
между ножами и шнеком, что значительно
облегчит возвратное движение урожая.
3-42
Ограничение пределов движения системы
автоматической регулировки бокового
отклонения
Только для CSX7070 и CSX7080:
Во избежание повреждения привода необходимо
удостовериться, что в случае комбайна,
к которому подключена
6-рядковая складная
кукурузная жатка
(MF670N или MF675N)
-
пределы движения системы стабилизации
бокового отклонения ограничены.
51
Промежуточные пластины (если
установлены)
Модели с шестью соломотрясами оснащены
тремя отводными отверстиями.
Модели с пятью соломотрясами оснащены двумя
отводными отверстиями.
При некоторых культурах (кукуруза), требуется
снять крышки на промежуточной плите.
Процедура такова:
1. Опустить соломоподъёмник в самое нижнее
положение и остановить двигатель.

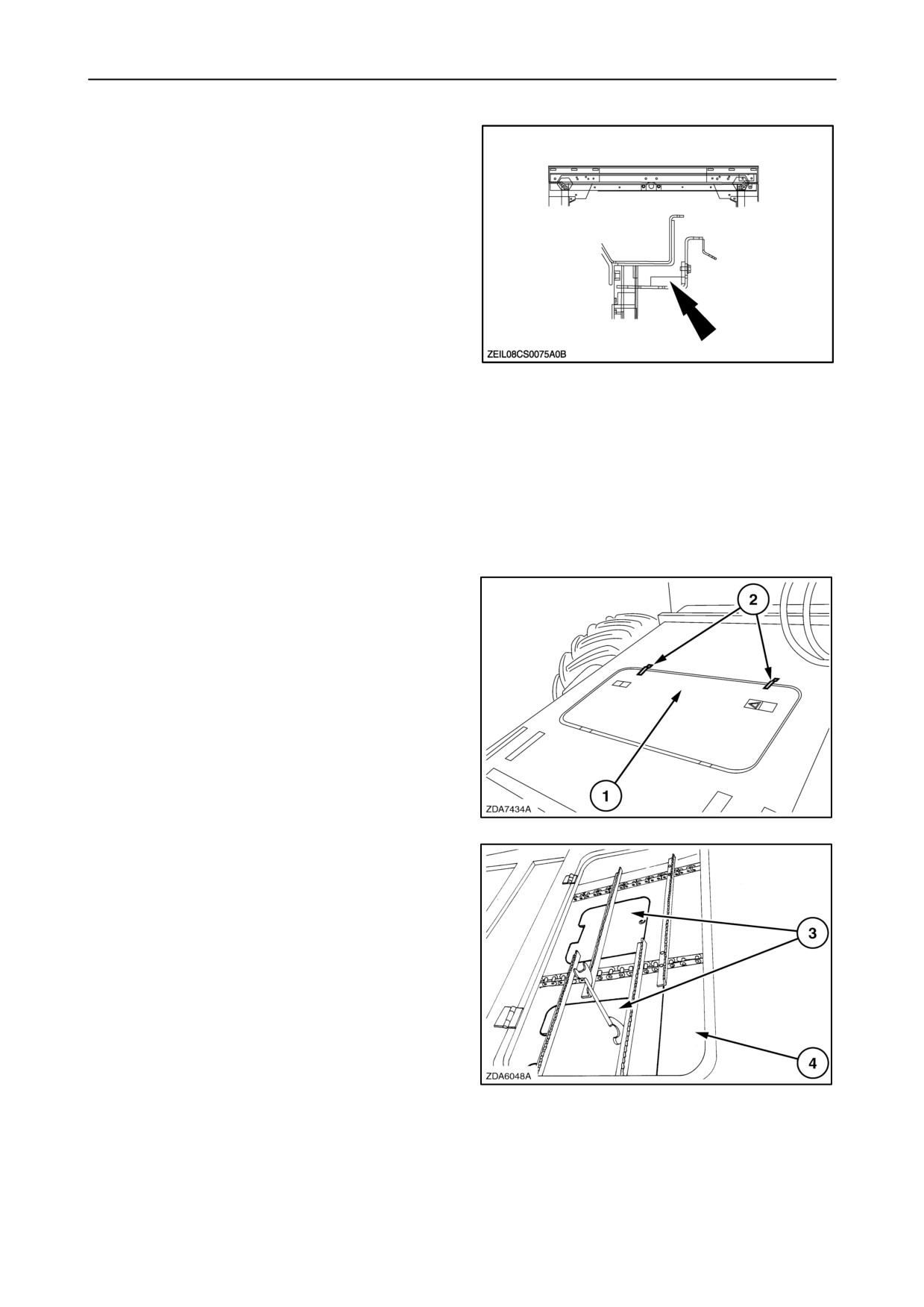

2. Открыть ревизионный люк (1) в верхней части
соломоподъёмника, передвигая два рычага
(2).
52
3. Снять крышки
(3)
в нижней части
промежуточной плиты
(4), при помощи
специального ключа.
53
4. Закрыть ревизионный люк.
3-43
Защитные ограждения, предотвращающие
наматывание материала на
соломоподъёмник при уборке риса.
При уборке риса, на верхнем вале
соломоподъёмника можно установить защитные
ограждения, предотвращающие наматывание
материала.
54
Соломоподъёмник — Снятие и установка
ВНИМАНИЕ: При выполнении этой работы
соблюдайте осторожность: соломоподъёмник
весит около 760 кг.
ВАЖНО: Жатка должна быть постоянно
агрегатирована с соломоподъёмником.
Перед приступлением к отключению
соломоподъёмника
используйте
соответствующие
опоры-домкраты,
расположенные
под
нижней
частью
соломоподъёмника.
Демонтаж
Процедура такова:
1. Опустить жатку.

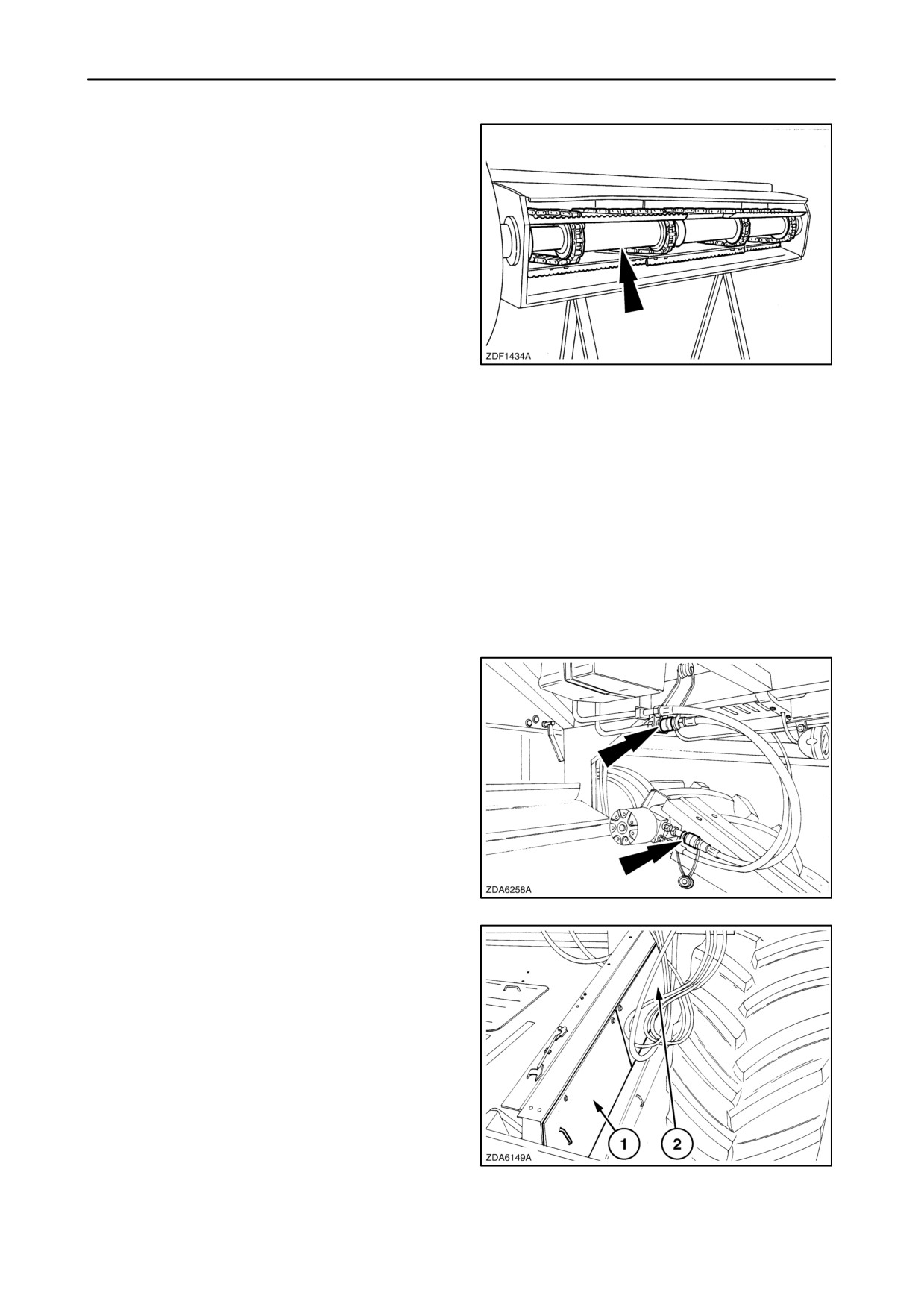

2. Отсоединить
гидравлические
провода
возвратного привода.
ВАЖНО: Чтобы избежать загрязнения масла,
быстроразъёмные соединения гидравлической
системы защитить пробками-заглушками.
55

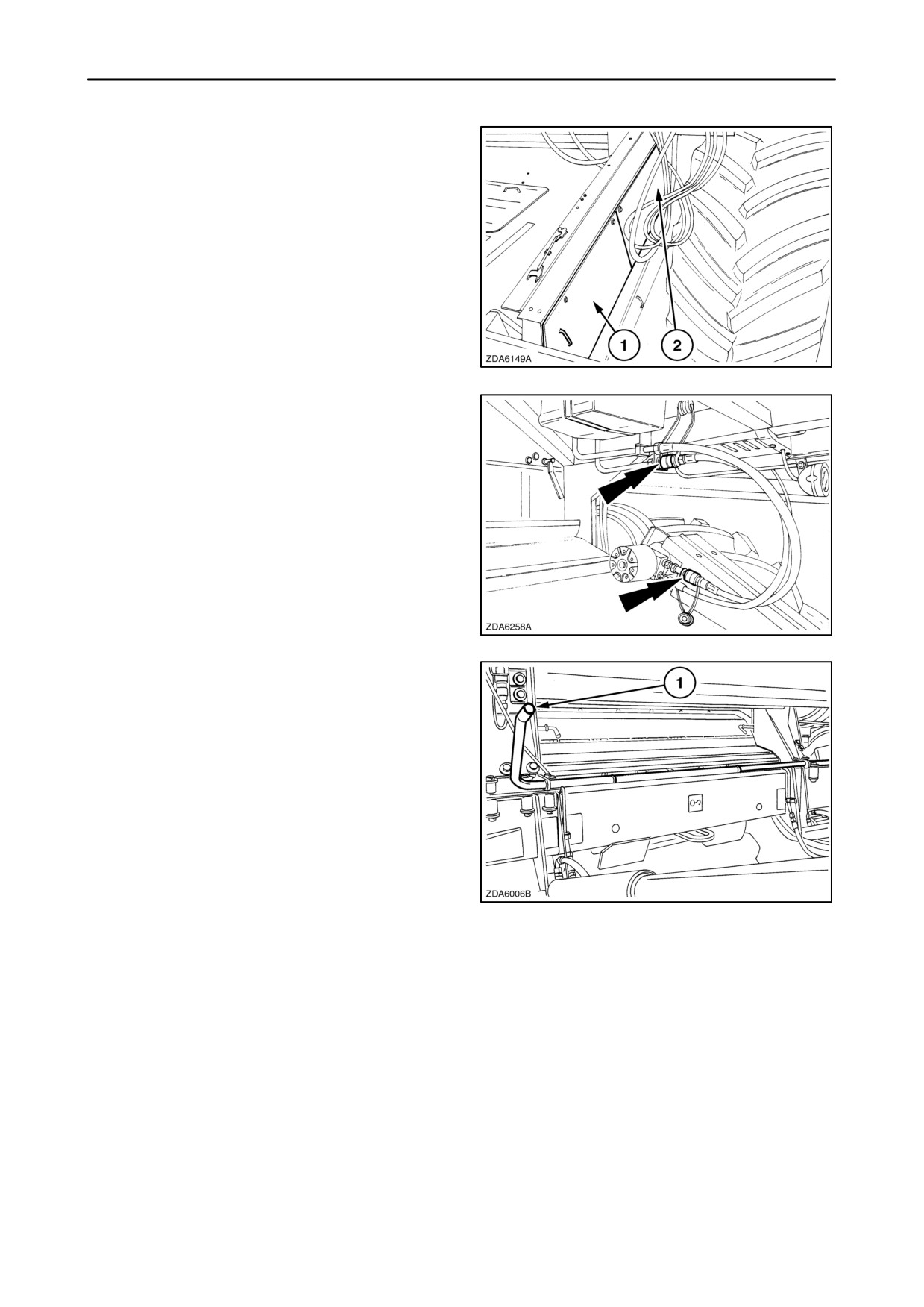

3. Снять
защиты с левой стороны
соломоподъёмника (1) и
(2), при помощи
специального инструмента.
56
3-44

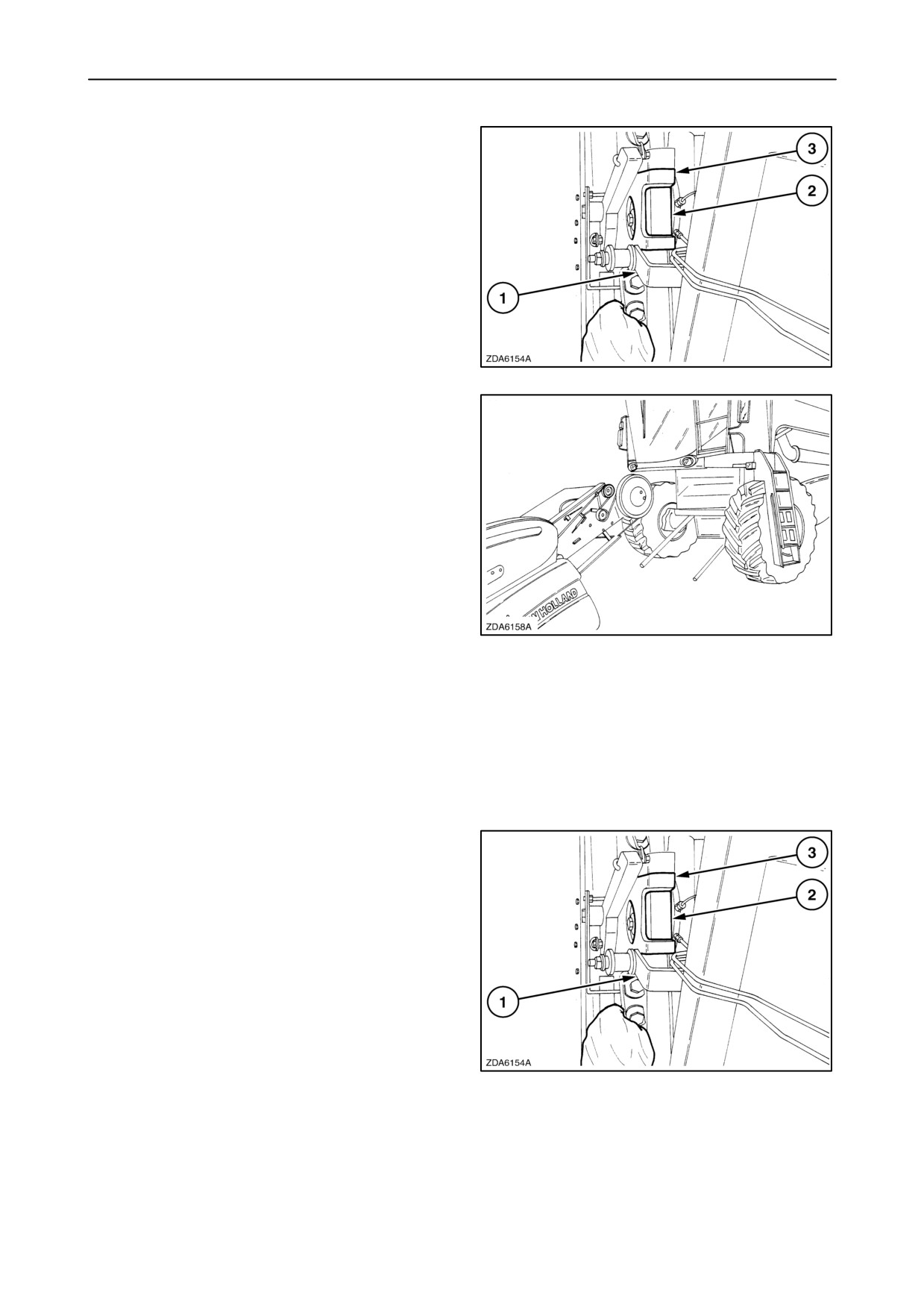

4. Снять защиты с левой стороны комбайна (1)
и (2), при помощи специального инструмента.
57

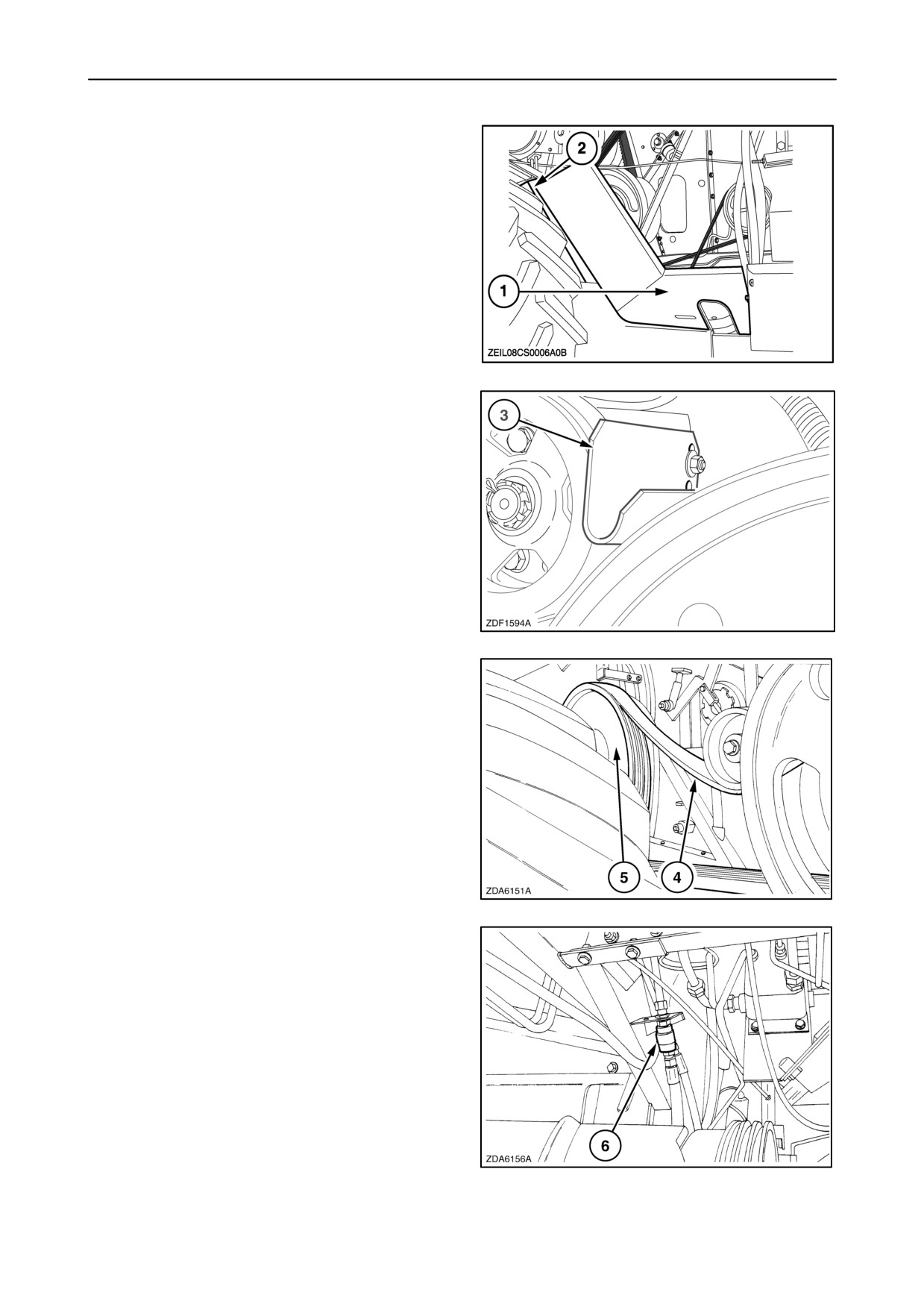

5. Отвинтить два болта, чтобы снять
направляющую ремня (3).
58
6. Снять
приводной
ремень
(4)
соломоподъёмника и жатки со шкива (5).
59
7. С
левой
стороны
отсоединить
гидравилический
провод
(6)
(если
установлена стабилизирующая система
-
боковой флотации).
60
3-45
8. Отсоединить гидравлический провод
(7) и
электрический провод (8) с левой стороны
соломоподъёмника.
(если установлена
стабилизирующая система
-
боковой
флотации)
61
9. Вынуть чеки (1), шкворни (2) и шайбы с обеих
сторон гидроцилиндров.
62
В моделях “Laterale“: снять болты (1), гайки (3)
и шкворни
(2) с обоих гидравлических
цилиндров.
63

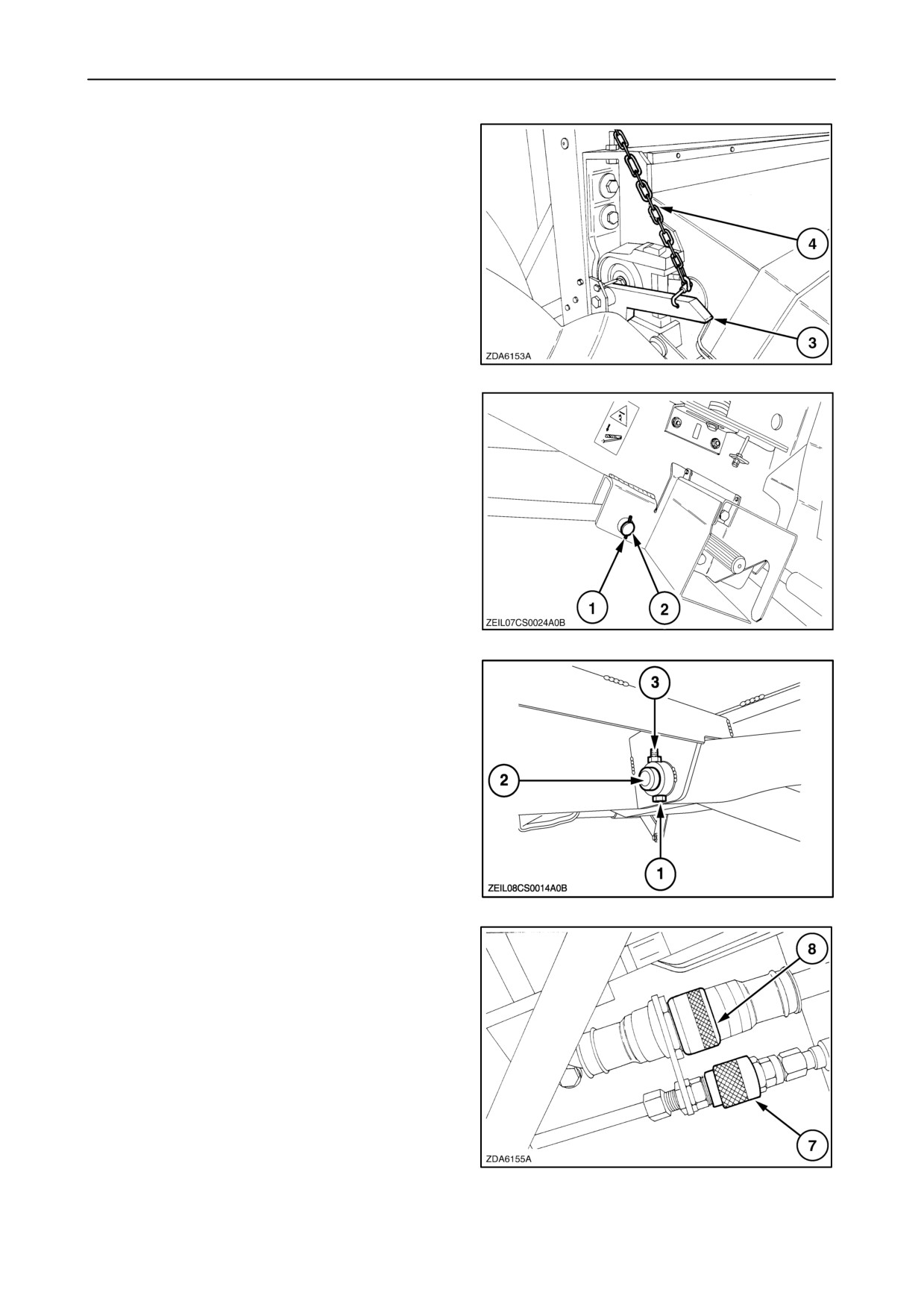

10. Чтобы избежать повреждения, повесьте
рычаг датчика высоты жатки (3) с цепью (4) с
правой стороны.
64
3-46
11. Открутить
шестигранный
винт
(1)
(метрический 8), вынуть ключи (2) и половины
кронштейнов (3) с обеих сторон.
65
12. Медленно отъехать комбайном назад.
66
Монтаж
ВАЖНО: Сначала надо проверить, открыт ли
камнеуловитель.
1. Медленно подъехать комбайном вперёд.
ВНИМАНИЕ: При подключении рычага датчика
высоты жатки с правой стороны соблюдайте
осторожность (рис. 68).
2. Установить половины кронштейнов (3), ключи
(2) и шестигранный винт (1) (метрический 8),
с обеих сторон.
67
3-47
3. Ослабить цепь (4) рычага (3) датчика высоты
жатки.
68
4. Установить шайбы, шкворни (2) и чеки (1) с
обеих сторон гидроцилиндров.
69
В моделях “Laterale“: установить шкворни (2),
болты (1) и гайки (3) с обоих гидравлических
цилиндров.
70

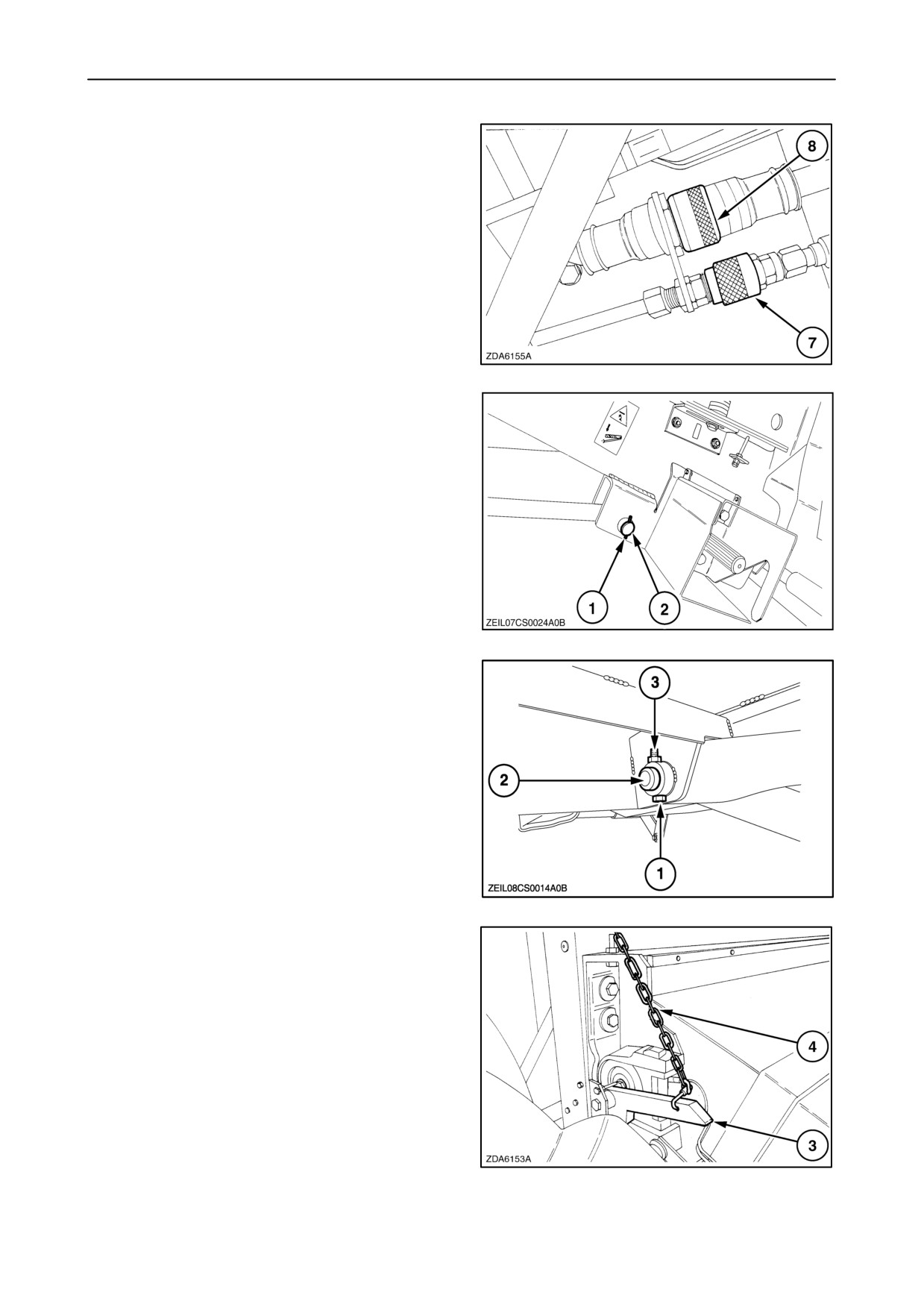

5. Соединить гидравлический провод
(7) и
электропровода
(8).
(если установлена
стабилизирующая система
-
боковой
флотации)
71
3-48
6. Присоединить гидравлический шланг
(6).
(левая
сторона)
(если
установлена
стабилизирующая система
-
боковой
флотации)
72

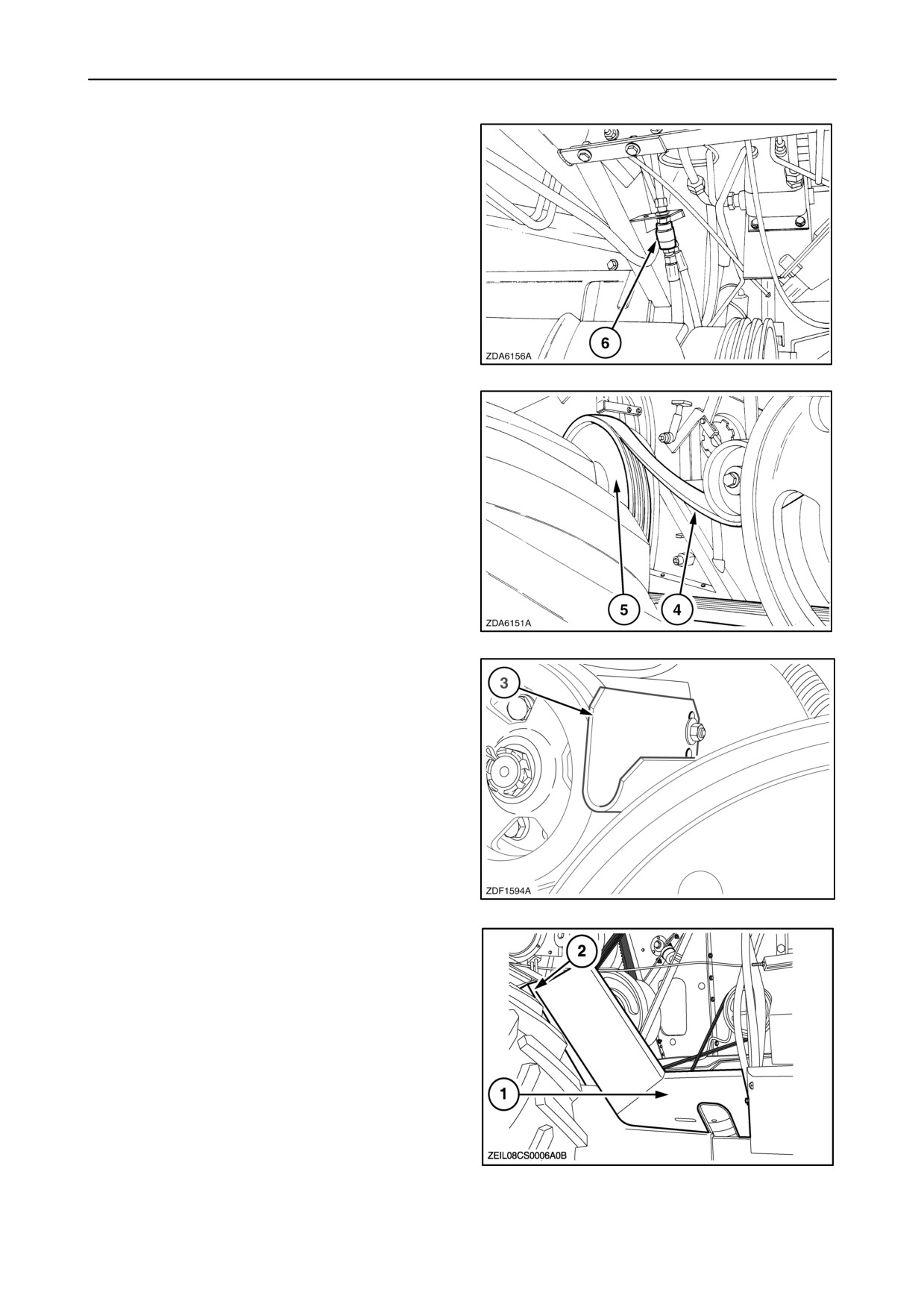

7. Установить ремень (4) соломоподъёмника и
жатки на шкиве (5).
73
8. Установить направляющую ремня
(3) и
затянуть двумя болтами.
ВНИМАНИЕ: Расстояния между направляющей
ремня (3) и приводным ремнём должно быть
между 3 и 9 мм.
74
9. Установить защиты (1) и (2).
75
3-49
10. Установить защиты (2) и (1).
ВНИМАНИЕ: Расстояния между направляющей
ремня (на ззащите) и приводным ремнём должно
быть между 4 и 10 мм.
76
11. Соединить
гидравлические
провода
возвратного привода.
77
12. Закрыть камнеуловитель, передвигая рычаг
(1) до упора вниз.
78
3-50

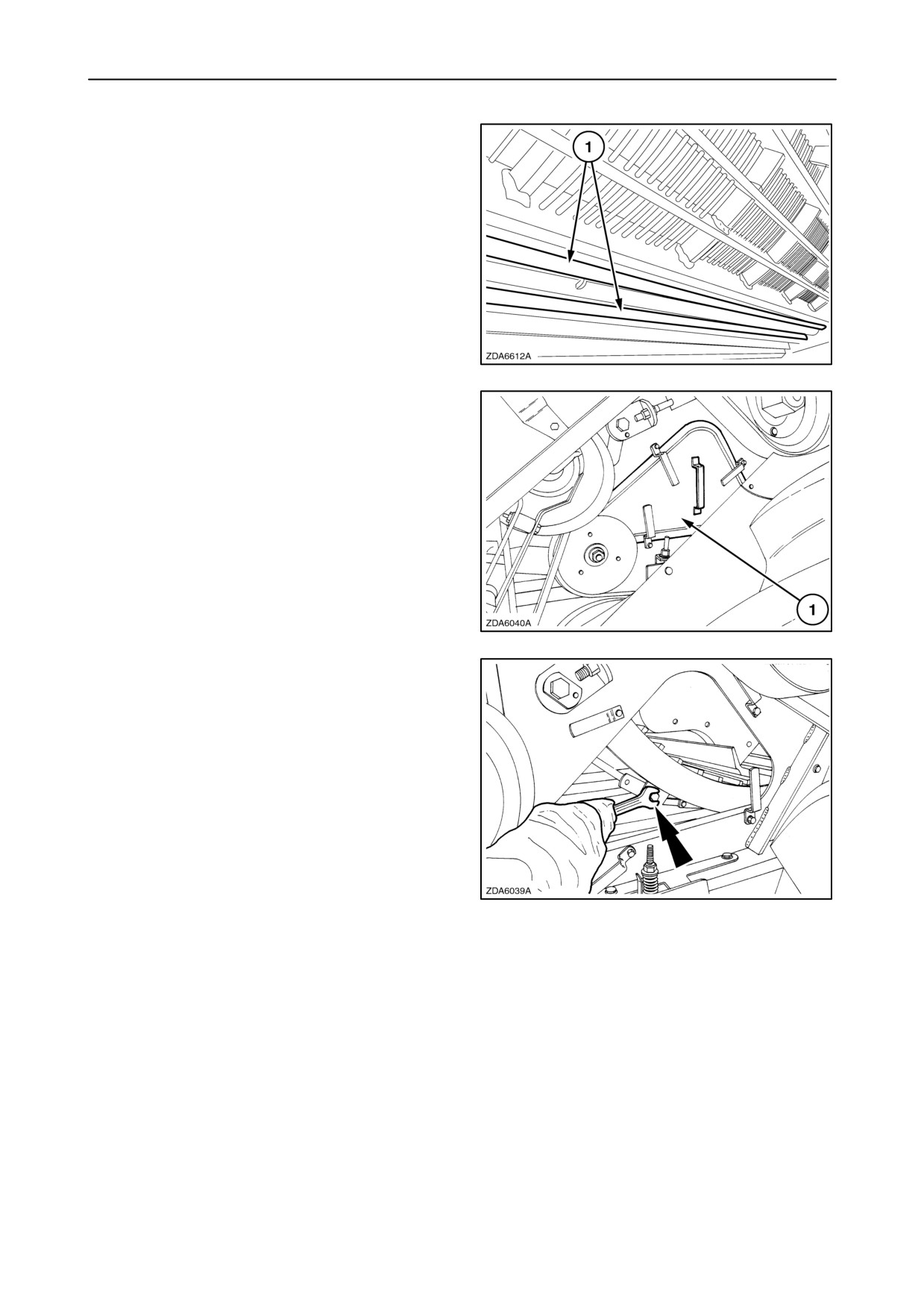

КАМНЕУЛОВИТЕЛЬ
Камнеуловитель надо чистить как минимум раз в
день, а при уборке мокрого урожая или на
каменистой почве - чаще.

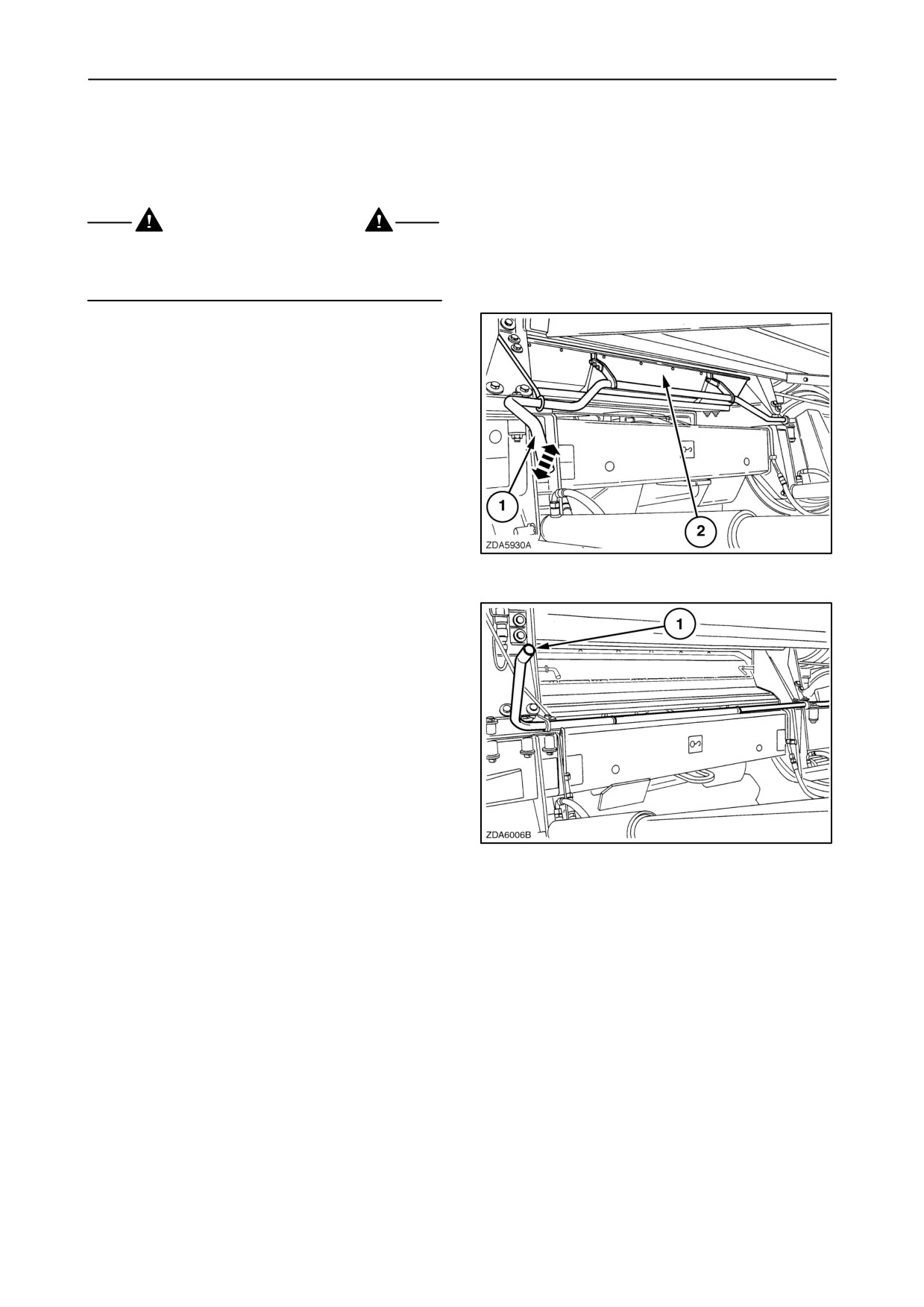

ОСТОРОЖНО
Отключить молотилку, максимально поднять
жатку, заблокировать блокадой поршневой шток
цилиндра, остановить двигатель.
Чтобы очистить камнеуловитель, повернуть
рычаг (1) вверх, как показано на рисунке. Это
приведет к открытию передней крышки
(2)
камнеуловителя.
79
Закрыть камнеуловитель, передвигая рычаг (1) до
упора вниз.
80
3-51
ОБМОЛОТ

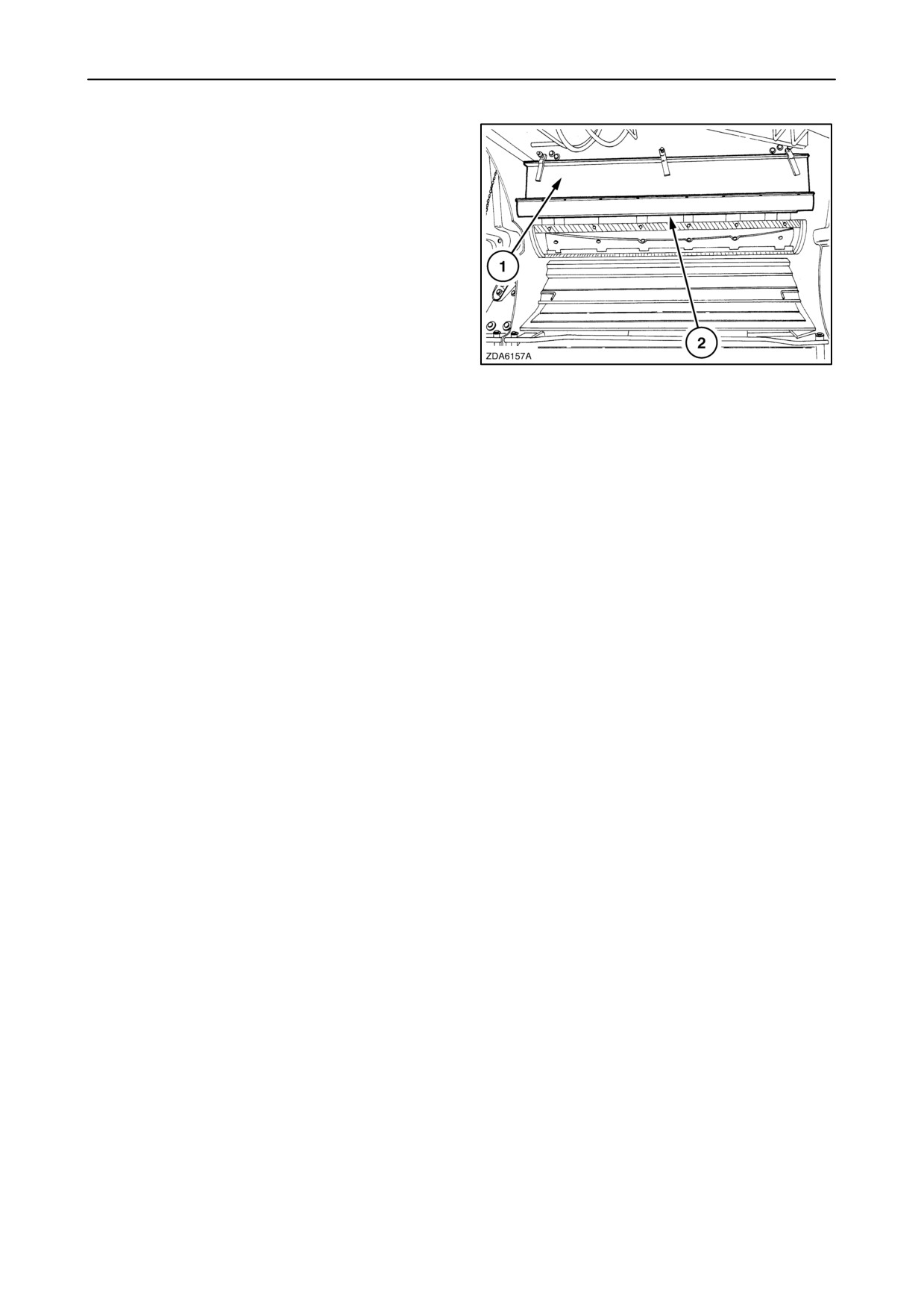

Противопылевой фильтр
Противопылевой фильтр (2) прикреплён к крышке
(1) перед барабаном. Нижняя часть плиты
противопылевого фильтра регулируется.
При уборке кукурузы
/подсолнечника снять
противопылевой фильтр (2).
81
Барабан и подбарабанье
Параметры
Параметры выбора оборотов барабана и зазора
подбарабанья:
-
Тип урожая
-
Зрелость и различия в урожае
-
Содержание влаги
-
Количество соломы и зерна
-
Засорение
Основы регулировки
Максимальная продуктивность достигается при
максимальной
скорости
барабана
и
минимальном зазоре подбарабанья.
Если зерна чрезмерно дробятся, уменьшить
скорость вращения барабана.
Если солома слишком повреждена, увеличить
зазор подбарабанья и/или открыть часть системы
Opti-thresht подбарабанья.
Если из колосков зерно вымолачивается не до
конца, надо увеличить скорость вращения
барабана и/или уменьшить зазор подбарабанья.
При возникновении заторов или наматывания
материала увеличить скорость вращения
барабана.
3-52
Скорость вращения барабана

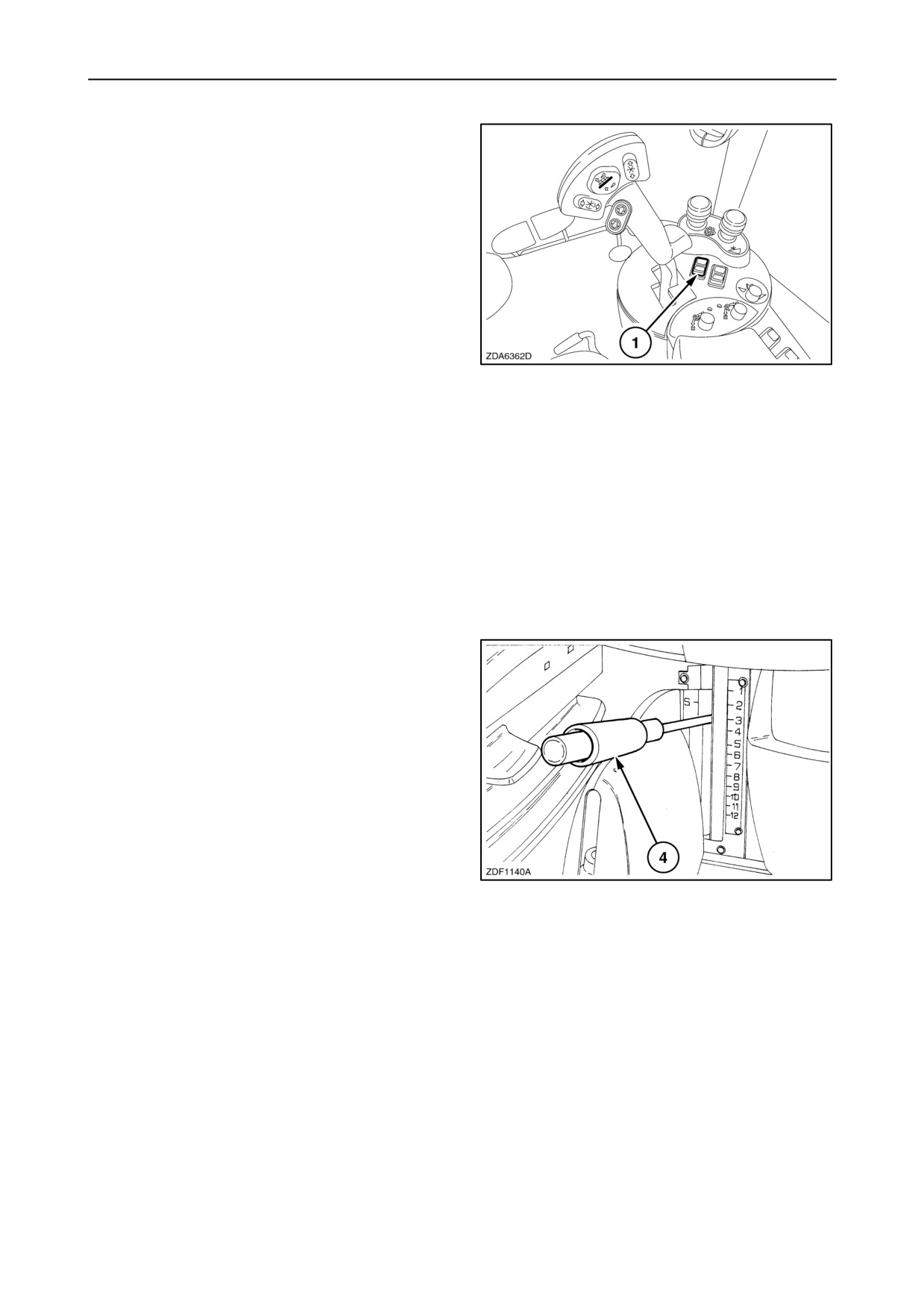

Скорость вращения барабана регулируется
электрически,
при
помощи
кулисного
переключателя
(1) с площадки оператора,
скорость вращения можно увидеть на мониторе.
ВНИМАНИЕ: Изменить скорость барабана
можно только при работающем молотильном
механизме.
82
Забивание молотильного барабана
Чтобы отблокировать барабан, надо выполнить
такие действия:
1. Следует очистить соломоподъёмник, включая
его обратный ход. Смотрите параграф
”Система
реверсирования
жатки
и
соломоподъёмника” в этом разделе.
2. Опустите подбарабанье в самую низкую
позицию, и попробуйте очистить затор,
включая молотильный механизм.
Зазор подбарабанья
• Ручная регулировка (если применяется)
Зазор подбарананья регулируется вручную, с
сиденья оператора при помощи рычага
управления зазором подбарабанья (4).
83
• Электрическая дистанционная регулировка
подбарабанья (если применяется)
Зазор подбарабанья можно регулировать
электрически, с площадки оператора, если
выбран режим работы в поле
(тумблерный
переключатель режима дорога
/поле), его
величину можно увидеть на мониторе.
ВАЖНО: Чтобы убедиться, что величина
зазора подбарабанья, которая показалась на
мониторе, правильная, следует всегда
устанавливать нужный зазор, начиная с
максимальной величины. Регулировку можно
провести
при
помощи
кулисного
переключателя
управления
зазором
подбарабанья барабана.
3-53

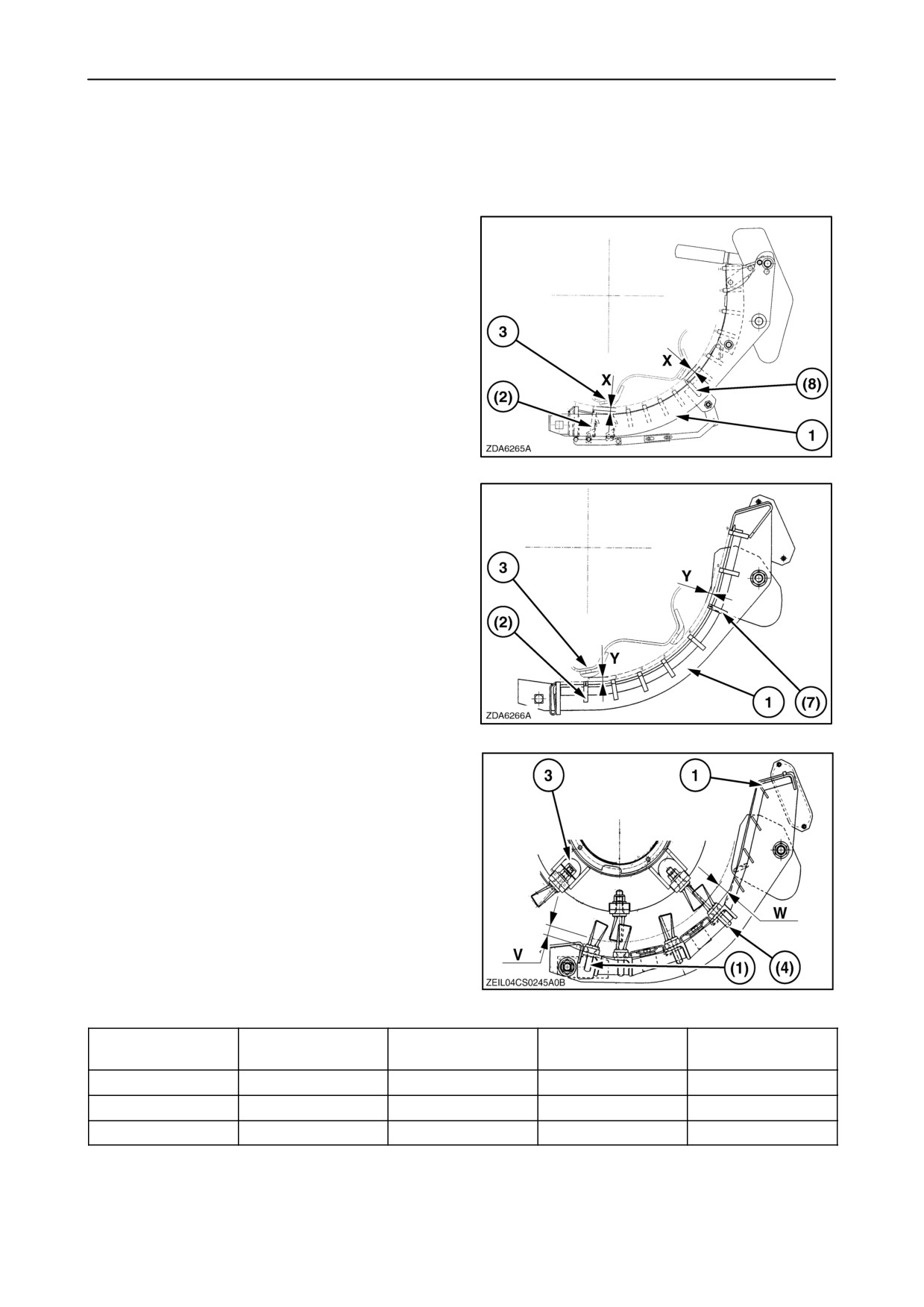

Основные настройки
При
заводских
настройках
комбайна
подбарабанье
(1) установлено параллельно
барабану (3), как ниже:
• Подбарабанье
для
зерновых
(Opti-Thresht)
Рычаг управления подбарабаньем в 2й позиции,
считая сверху
Зазор спереди: X = 10 мм на 2й пластине
Зазор сзади: X = 10 мм на 8й пластине
ВНИМАНИЕ: При чрезмерном повреждении
зерна увеличить зазор подбарабанья.
84
• Подбарабанье для кукурузы
Рычаг управления подбарабаньем в 2й позиции,
считая сверху
Зазор спереди: Y = 10 мм на 2й пластине
Зазор сзади: Y = 10 мм на 7й пластине
При уборке кукурузы рычаг установить в
7й
позиции сверху.
ВНИМАНИЕ: При чрезмерном повреждении
зерна увеличить зазор подбарабанья.
85
• Подбарабанье для риса
Рычаг управления подбарабаньем в 4й позиции,
считая сверху
Зазор спереди: V = 23 мм на 1й пластине
Зазор сзади: W = 27 мм на 4й пластине
ВНИМАНИЕ: При чрезмерном повреждении
зерна увеличить зазор подбарабанья.
86
Урожай
Тип
Показания
Перед
Задняя часть
подбарабанья
монитора
Зерновые
Зерновое
10
10 мм(2й)
10 мм (8й)
Кукуруза
Кукуруза
10
10 мм (2й)
10 мм (7й)
Рис
Рис
23
23 мм (1й)
27 мм (4й)
3-54
Остеотделительные пластины
Остеотделительные
пластины
позволяют
оптимизировать процесс растирания при
обмолоте озимого ячменя или других с трудом
поддающихся обмолоту зерновых.

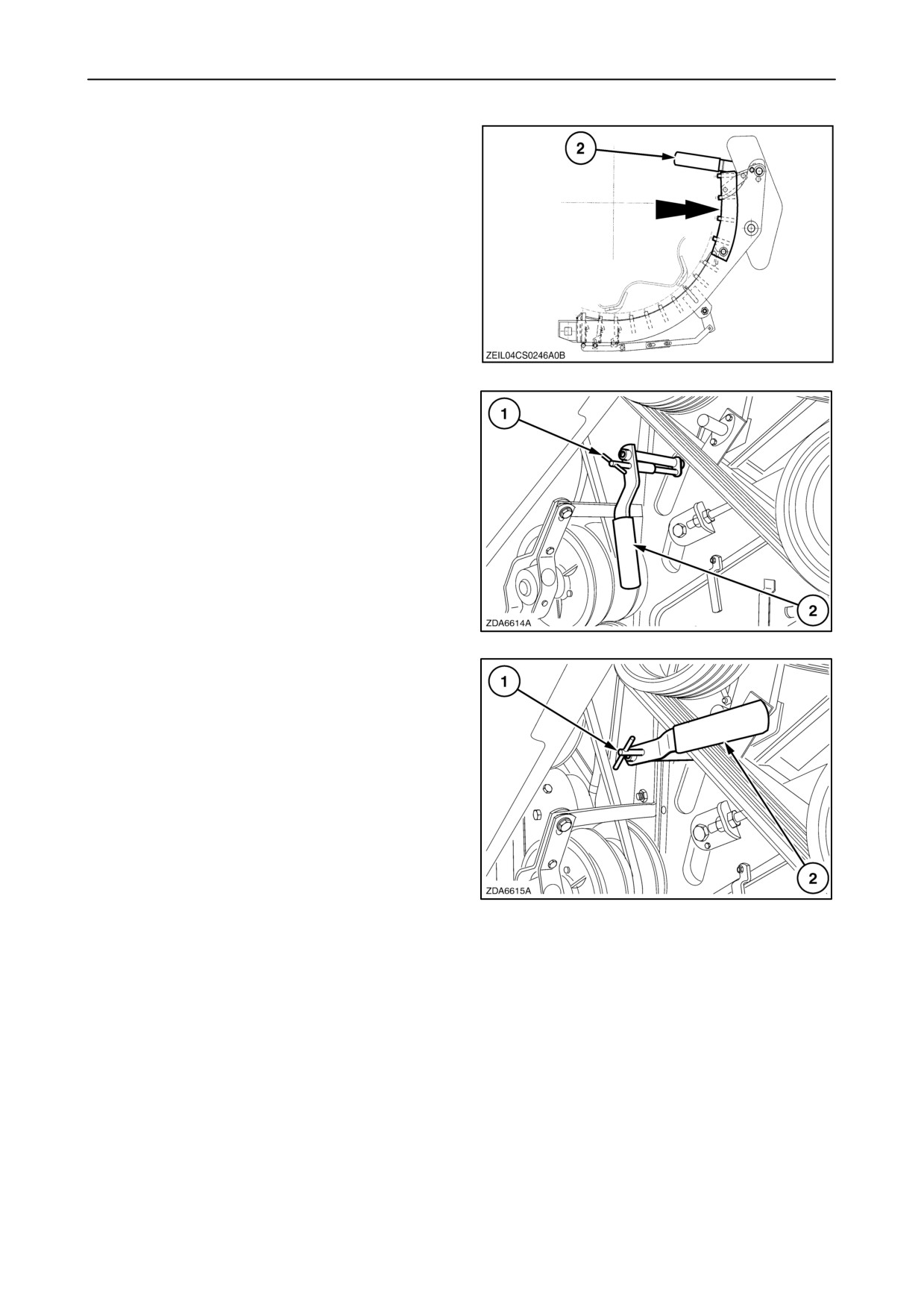

Остеотделительные пластины (1) прикреплены к
зерновому подбарабанью при помощи шарниров
и их можно заблокировать ключом 19 мм.
87
Процедура такова:

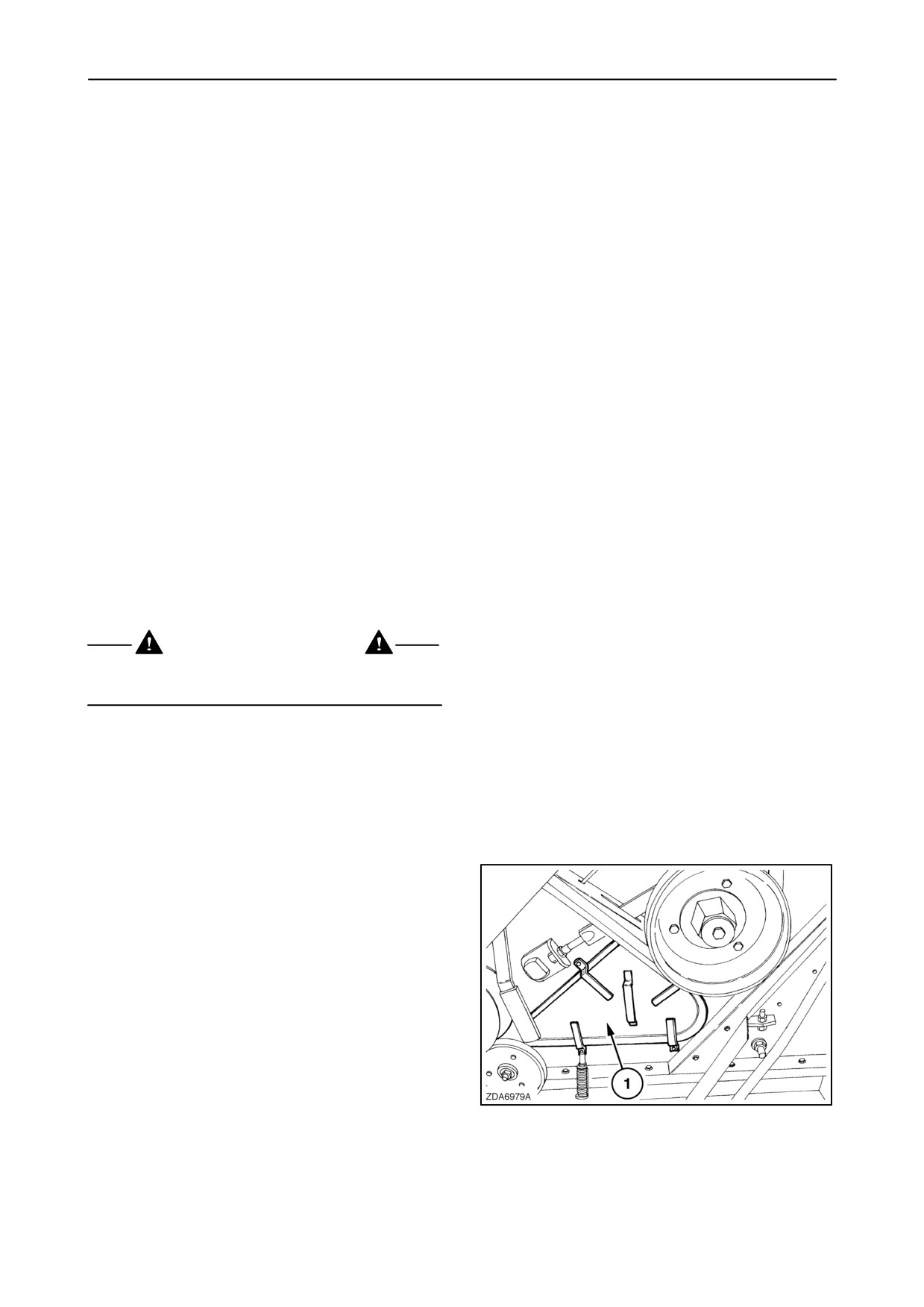

1. Снять зерновой поддон, чтобы получить
доступ к крышке (1) с одной стороны.
88
2. Закрыть
остеотделительные пластины
ключом 19 мм.
Остеотделительные пластины устанавливать
только тогда, когда это действительно
необходимо.
Частичное
закрывание
подбарабанья
приводит
к
падению
продуктивности.
89
3-55
Удлинение подбарабанья для зерновых
Задняя часть зернового подбарабанья (указанная
стрелкой) может быть установлена в двух
положениях.
• Открытое положение (рычаг (2) установлен
вертикально): Такая установка позволит
уменьшить уровень повреджения соломы.
• Закрытое положение
(рычаг
(2)
в
горизонтальном положении): Это позволит
достичь большей производительности, если
ситовая корзина не будет перегружена
(смотрите настройки для разных культур).
90
Чтобы переставить удлинение подбарабанья,
надо выполнить такие действия:
1. Потянуть за подпружиненный рычаг
(1) и
повернуть при помощи ручки
(2), чтобы
открыть или закрыть удлинение зернового
подбарабанья.
91
2. Отпустить рычаг (1) и переставить ручку (2)
так, чтобы рычаг (1) вскочил в это отверстие.
92
3-56
Применение барабанов и подбарабаний
разных типов
• Для уборки зерновых рекомендуется
применение стандартного барабана и
зернового подбарабанья.
• При уборке кукурузы рекомендуется
применять стандартный
барабан и
подбарабанье для кукурузы.
• Для уборки риса следует установить барабан
для риса с раздвинутыми планками и
подбарабанье для риса.
При необходимости подбарабанье можно
перестроить соответственно для уборки других
культур
(например, при смене зерновых на
кукурузу).
Подбарабанье - Снятие и установка
Чтобы заменить подбарабанье, действуйте по
указаниям ниже:
1. Запустить двигатель, включить механизм
молотилки и установить максимальные
обороты барабана.
2. Выключить механизм молотилки.
3. Остановить двигатель
4. Полностью опустить подбарабантье
ОСТОРОЖНО
Подождать, пока все подвижные части полностью
не остановятся.
5. Отсоединить соломоподъёмник. Смотрите
параграф:
”Соломоподъёмник
- Снятие и
установка” в этом разделе.
6. Снять съёмный зерновой поддон. Смотрите
параграф:
“Съёмный зерновой поддон”,
дальше в этом разделе.
7. Снять зерновой поддон, чтобы получить
доступ к крышке (1) с обеих стороны.
93
3-57
содержание .. 12 13 14 15 ..
