Комбайн зерноуборочный New Holland CSX7040, CSX7050, CSX7060, CSX7070, CSX7080, CSX7080. Руководство - часть 13

УПРАВЛЕНИЕ ВЫСОТОЙ ПОДЪЁМА

ЖАТКИ

При смене жатки (зерновой жатки), необходимо

выполнить настройки типа жатки и провести

калиброку жатки.

ВАЖНО: Чтобы перейти в режим

автоматического контроля высоты жатки

(компенсация, высота стерни или Autofloatt),

действуйте, как описано ниже:

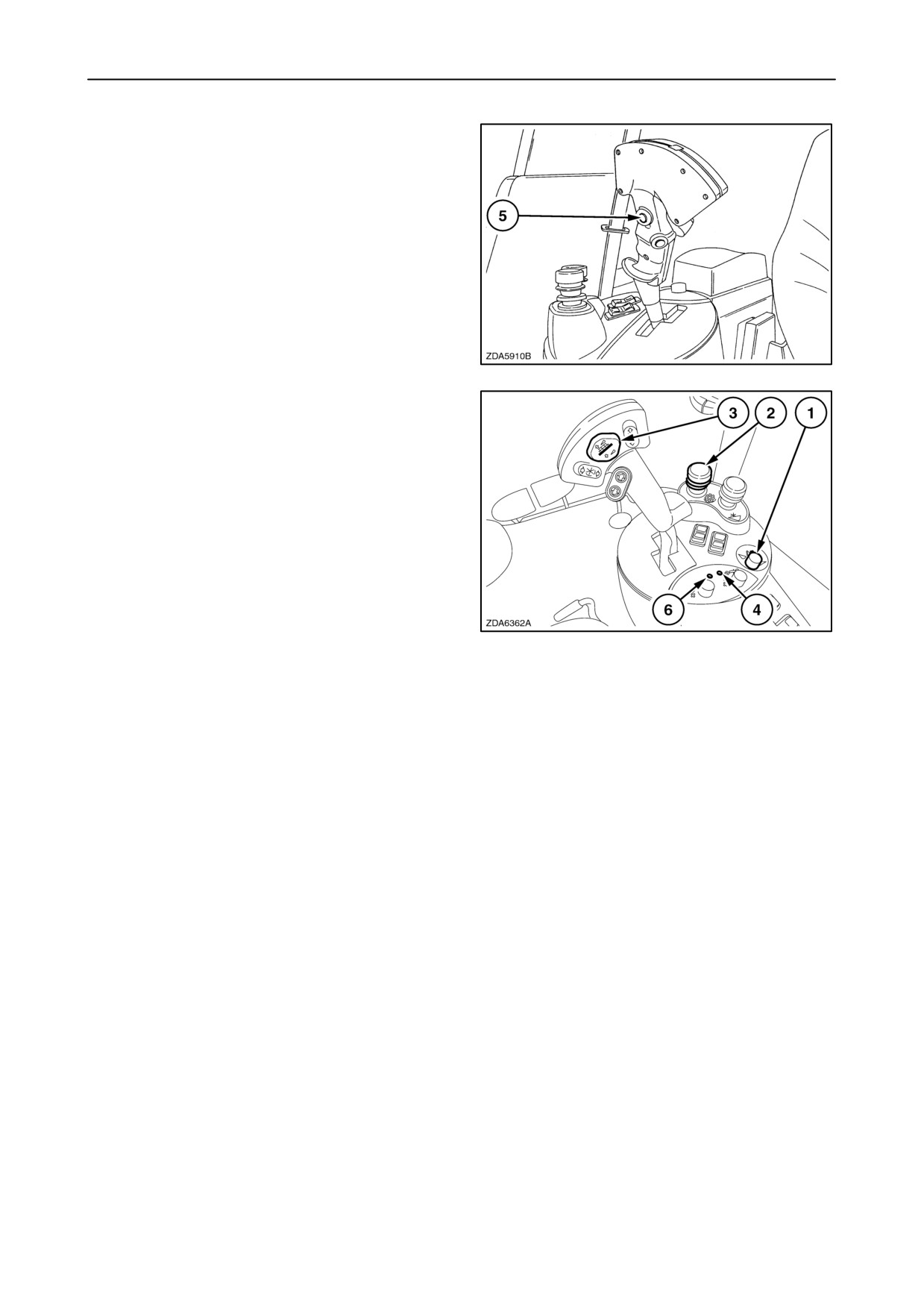

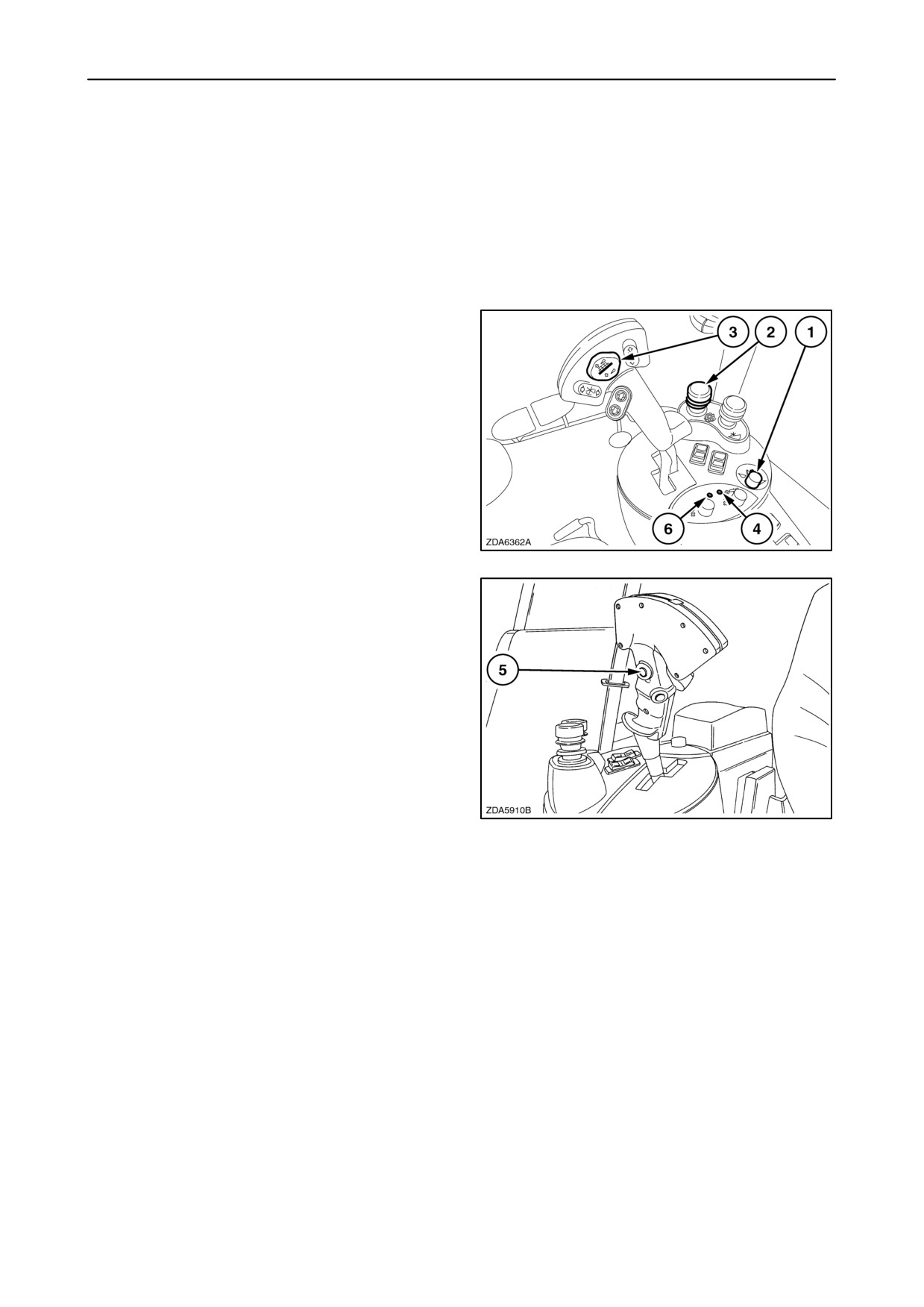

1. Включить

молотилку

при

помощи

переключателя включения молотилки (2).

2. Выбрать режим переключателем (1), и

20

3. Нажать коротко на кнопку автоматического

управления высотой жатки (5).

Зелёный

показатель

системы

автодиагностики

(6)

горит, если жатка

работает в автоматическом режиме

автоматического контроля высоты с

предварительной установкой высоты стерни и

Autofloatt)

или

с

предварительно

установленным давлением

(в режиме

компенсации).

Чтобы перейти из автоматического режима в

другой, выбрать переключателем (1) нужный

режим работы и нажать кнопку

автоматического управления высотой жатки

(5).

21

Ручная установка кулисного переключателя

управления высотой жатки (3) всегда имеет

более высокий приоритет, чем режим

автоматического

контроля

высоты

(компенсация, высота стерни или режим

Autofloatt), а его применение приведёт к

выключению автоматического режима.

Автоматический режим можно включить

повторно, повторно коротко нажимая на

кнопку автоматического управления высотой

жатки (5).

ВНИМАНИЕ: Если появится ошибка, красный

сигнальный светиод

(4),

(рис. 20) начнет

мигать, а на дисплее можно будет прочитать

номер ошибки. Чтобы получить пояснение

номера ошибки, смотрите раздел:

“Режимы

работы”, озаглавленный “Рапорты ошибок”, в

дальнейшей части настоящего раздела.

3-26

КАЛИБРОВКА УПРАВЛЕНИЯ ВЫСОТОЙ

ЖАТКИ

Достижение правильной работы жатки в

автоматических режимах управления высотой

(компенсация /высота стерни / Autofloatt, если

установлено), следует провести калибровку:

Эту калибровку следует провести:

• Перед первым запуском машины

(т.e. на

заводе)

• При изменении размера колёс или жатки

• При замене узлов системы

Чтобы провести калибровку автоматической

системы, надо подключить соответствующую

жатку, а наружные скользящие башмаки жатки

должны вращаться на шарнирах (напр., свободно

свисать).

Чтобы провести калибровку, действуйте как

описано ниже:

ОПАСНОСТЬ

При проведении калибровки в зоне жатки не

должны пребывать посторонние.

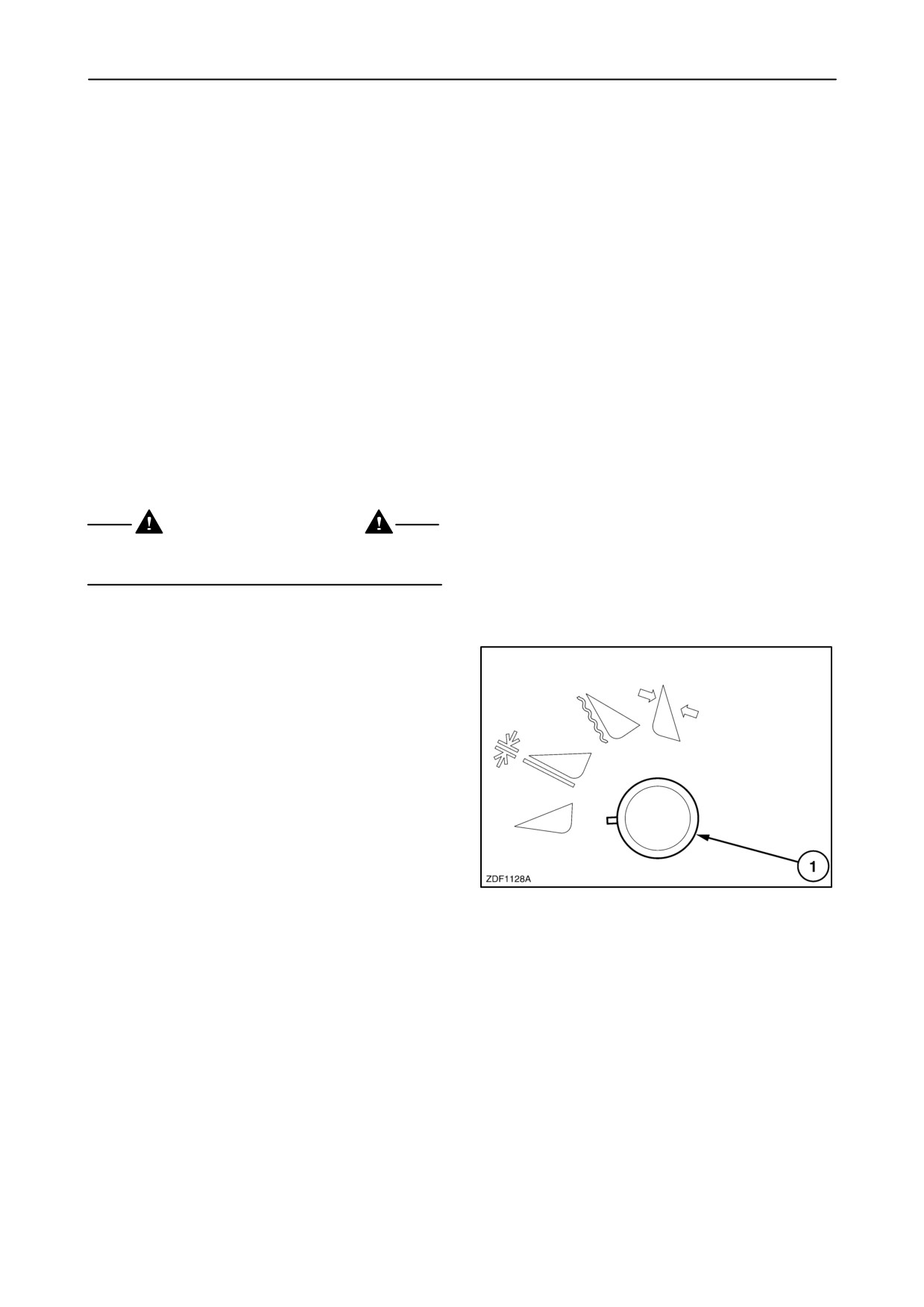

1. Запустить двигатель, не включая механизма

молотилки.

2. Выбрать

транспортное

положение,

поворачивая переключатель

(1) до упора

против часовой стрелки.

22

3. Поставить комбайн на ровной поверхности, а

затем опустить жатку

(установленную

параллельно основанию) на почву.

ВНИМАНИЕ: Для жаток Superflex: Опускать

жатку, до момента показанного стрелками на

знаках с обеих сторон нижней черной зоны.

3-27

4. Нажать и придержать кнопку автоматического

управления высотой жатки (5), а затем нажать

и придержать верхнюю часть

(быстрый

выбор) переключателя высоты жатки

(3).

(рис. 24)

Нажимать обе кнопки, пока индикатор

системы автодиагностики

(6) не погаснет

зеленый сигнальный светодиод и не

выключится зуммер.

В это время жатка медленно поднимается до

определенной высоты над землей, затем

остановится на на несколько секунд и

поднимется до максимальной высоты.

23

ВАЖНО: Если по ходу калибровки будут

отпущены оба перекелючателя (3) или (5), это

приведёт к прерванию процедуры калибровки и

полной остановке движения жатки вверх.

24

В это время будет проведена калибровка

следующих параметров:

1. Жатка в нижнем положении:

• Башмаки жатки опущены

(если они

установлены)

• Минимальная высота жатки

2. Жатка несколько приподнята над землей

• Давление в цилиндре жатки

3. Жатка в верхнем положении:

• Максимальная высота жатки

• Максимальное положение башмаков жатки

(если установлены)

3-28

РЕЖИМЫ РАБОТЫ

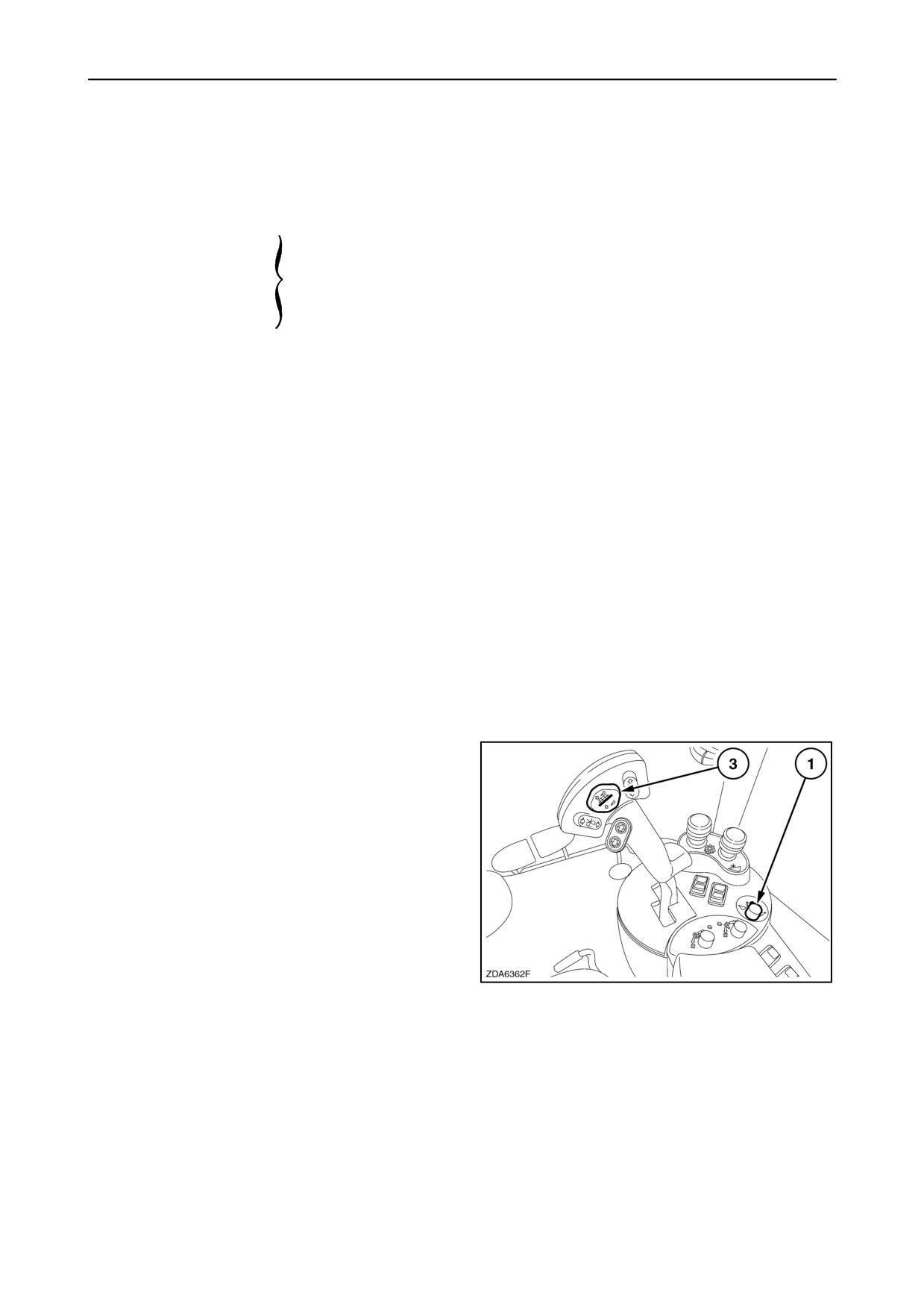

При помощи переключателя управления жаткой

(1)

(рис. 25), можно выбрать четыре разные

режима работы:

1. Режим транспортировки = ручной

2. Режим высоты стерни

Автоматический

3. Действие Autofloatt

= контроль высоты

жатки

4. Режим компенсации

ВАЖНО: Перед входом в автоматический

режим управления высотой жатки

(высота

стерни, Autofloatt или режим компенсации),

надо сначала выполнить калибровку.

Смотрите раздел: ”КАЛИБРОВКА СИСТЕМЫ

УПРАВЛЕНИЯ ВЫСОТОЙ ЖАТКИ" в дальнейшей

части раздела.

Режим транспортировки

Этот режим надо ВСЕГДА применять в случае

езды по общественным дорогам, установки и

отключения жатки.

Этот режим выбирается автоматически в

следующих ситуациях:

• Соломоподъёмник отключен.

• Выбран режим "Дорога".

• Нажать кулисный переключатель высоты

жатки (3).

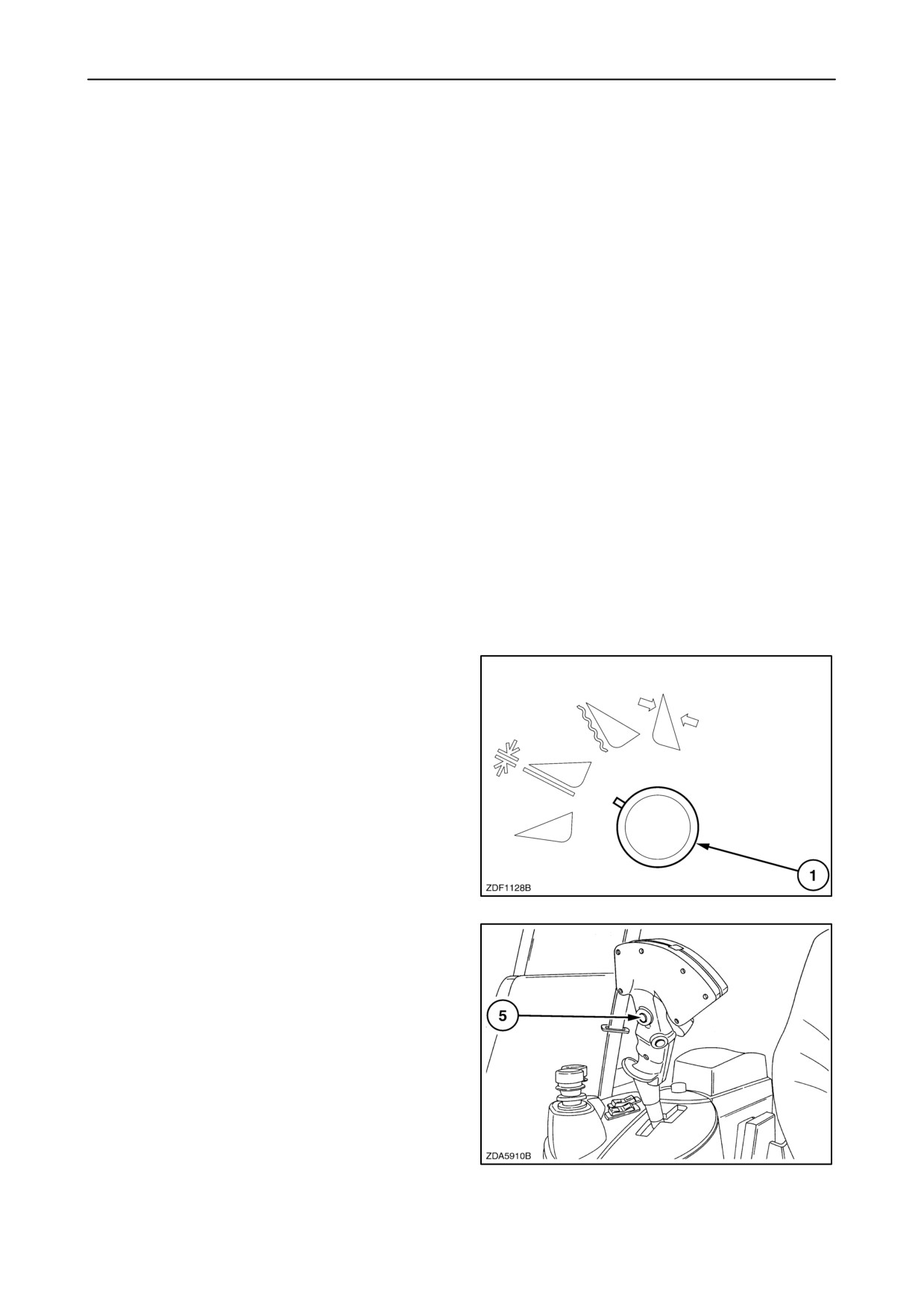

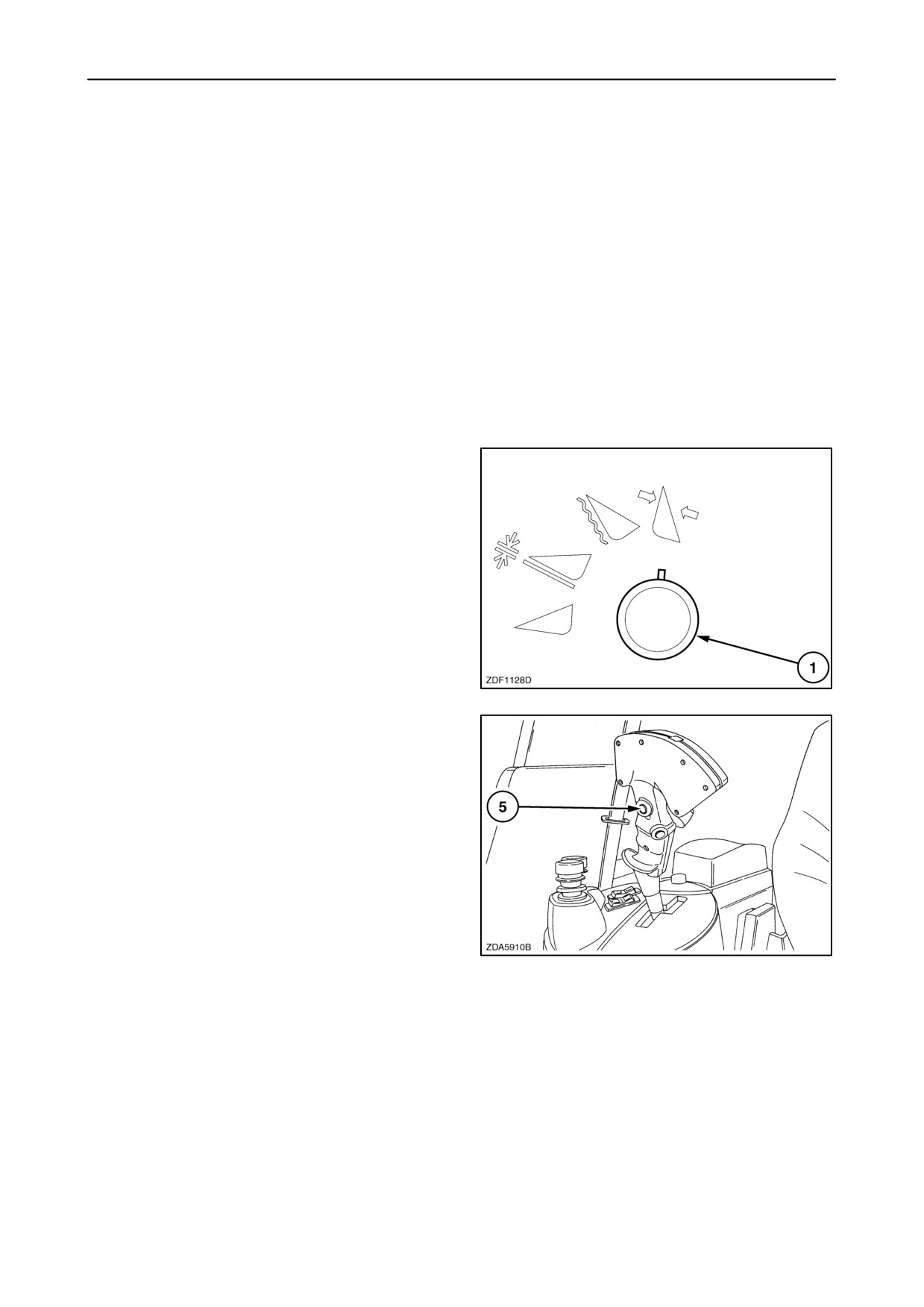

Чтобы выбрать этот режим, следует выполнить

такие действия:

Выбрать транспортное положение, поворачивая

переключатель

(1) до упора против часовой

стрелки, и поднимите жатку, нажимая на верхнее

поле кулисного переключателя (3) (функция 2

скоростей).

Опустите жатку, нажимая на нижнее поле

кулисного переключателя

(3)

(функция

2

скоростей).

Наклонить вниз левую сторону жатки, нажимая на

левое поле кулисного переключателя (3).

Наклонить вниз правую сторону жатки, нажимая

на правое поле кулисного переключателя (3).

25

ВНИМАНИЕ: Только для Италии: Поднять или

опустить соломоподъёмник в транспортное

положение, когда надо заблокировать

соломоподъёмник на определенном уровне.

(Задняя лестница в верхнем положении)

3-29

Режим высоты стерни

В этом режиме жатка обеспечивает заранее

заданную высоту стерни.

Этот режим надо использовать при уборке

высокого урожая или при работе на каменистом

грунте, когда комбайн работает на более высокой

высоте стерни.

IВ этом режиме датчики Autofloatt (если они

установлены) выключены и жатку можно

наклонять в стороны исключительно в ручном

режиме, при помощи кулисного переключателя

управления высотой жатки.

В этом режиме сигнал давления наблюдается, что

позволяет распознать момент контакта узла

жатки с грунтом. Давление в цилиндре жатки,

работающей непосредственно над грунтом, было

записано при калибровке. Если фактическое

давление упадёт ниже пороговой величины

давления, петля управления давлением

поднимет жатку, чтобы удержать давление на

уровне, приближенном к пороговой величине, что

приведет к уменьшению трения жатки о грунт. В

действительности система переключается в

режим компенсации на период слишком низкого

давления.

(Диаграмма - барграф давления в нижней части

монитора указывает на действие режима

компенсации)

Чтобы выбрать этот режим, следует выполнить

такие действия:

Повернуть переключатель

(1) в положение

“высота стерни“.

26

Коротко нажать на клавишу автоматического

управления высотой жатки

(5), а жатка

автоматически опустится на ранее выбранную

высоту стерни, если включен механизм

молотилки.

27

3-30

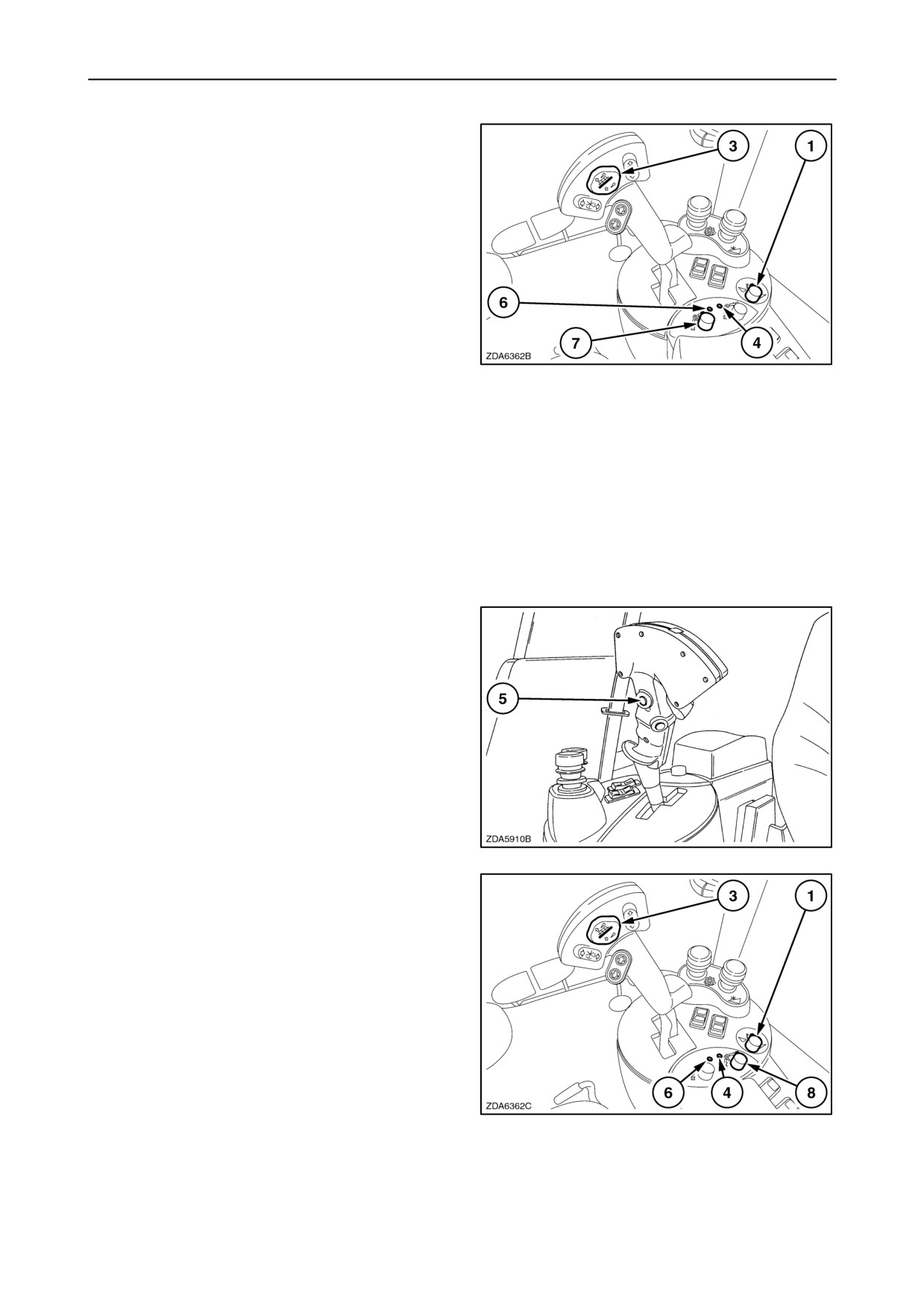

Подсветка зелёного индикатора автодиагностики

(6)

означает, что жатка работает на

предварительно выбранной высоте стерни.

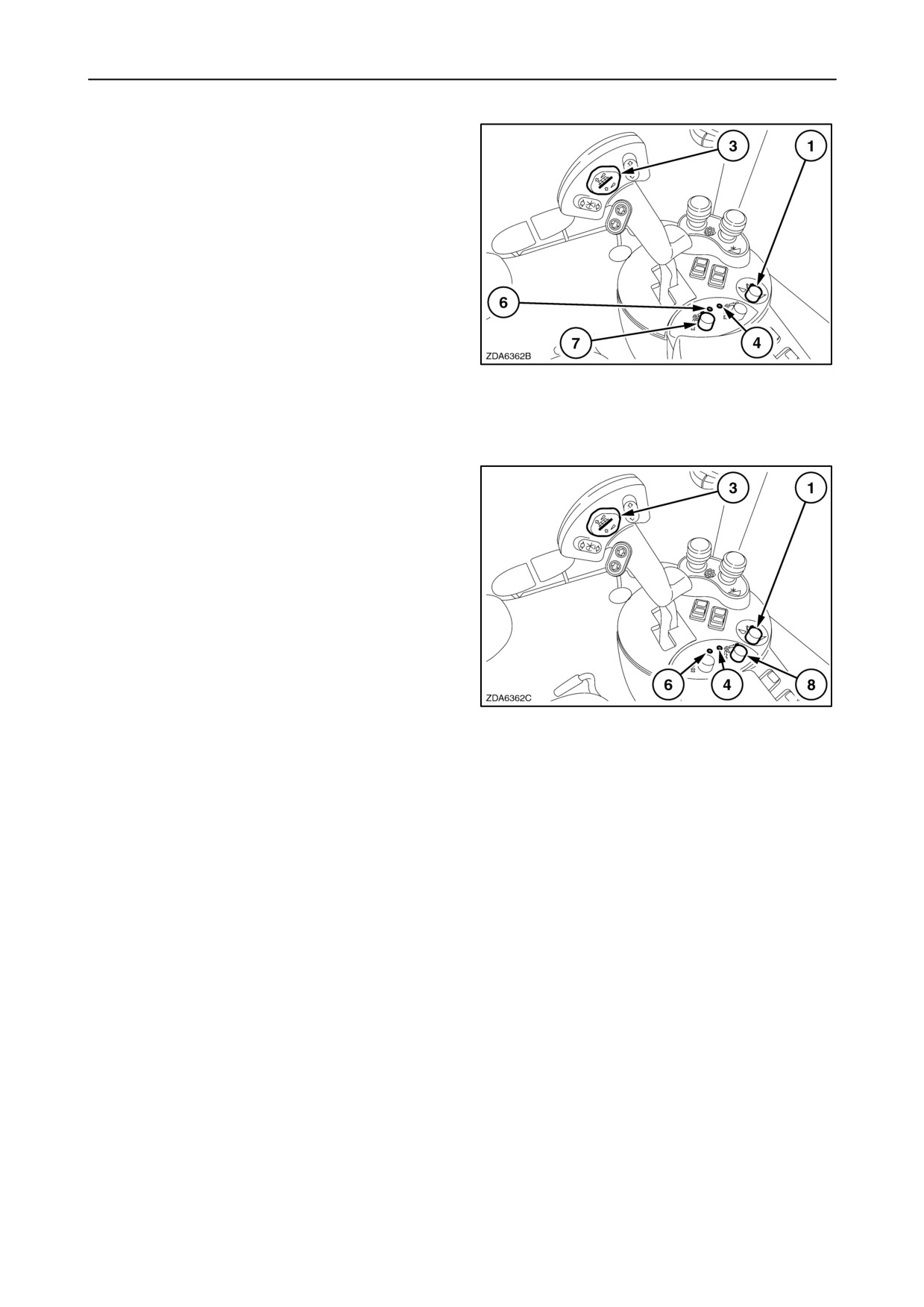

Регулировку заданной рабочей высоты стерни

можно проводить во время работы при помощи

ручки управления высотой стерни жатки (7).

ВАЖНО: Изменение рабочей высоты жатки

возможно только до тех пор пока эти значения

находятся в диапазоне "Максимальной высоты

стерни”. Изменение максимальной высоты

стерни

описано

в

"РАЗДЕЛЕ 2

-

ОБСЛУЖИВАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

И ПРИБОРОВ”, раздел "1. Максимальная

высота стерни".

28

Повернуть ручку (7) по часовой стрелке (+), чтобы

увеличить предварительно выбранную высоту

стерни.

Повернуть ручку (7) против часовой стрелки (-),

чтобы уменьшить предварительно выбранную

высоту стерни.

Расположение

кулисного

переключателя

контроля высоты жатки

(3) в вертикальном

положении приводит к опусканию или подъёму

жатки для транспортировки [приоритет] . Зелёная

автодиагностическая лампочка (6) погаснет.

Чтобы вернуться в режим высоты стерни, надо

нажать на кнопку автоматического управления

высотой жатки (5).

29

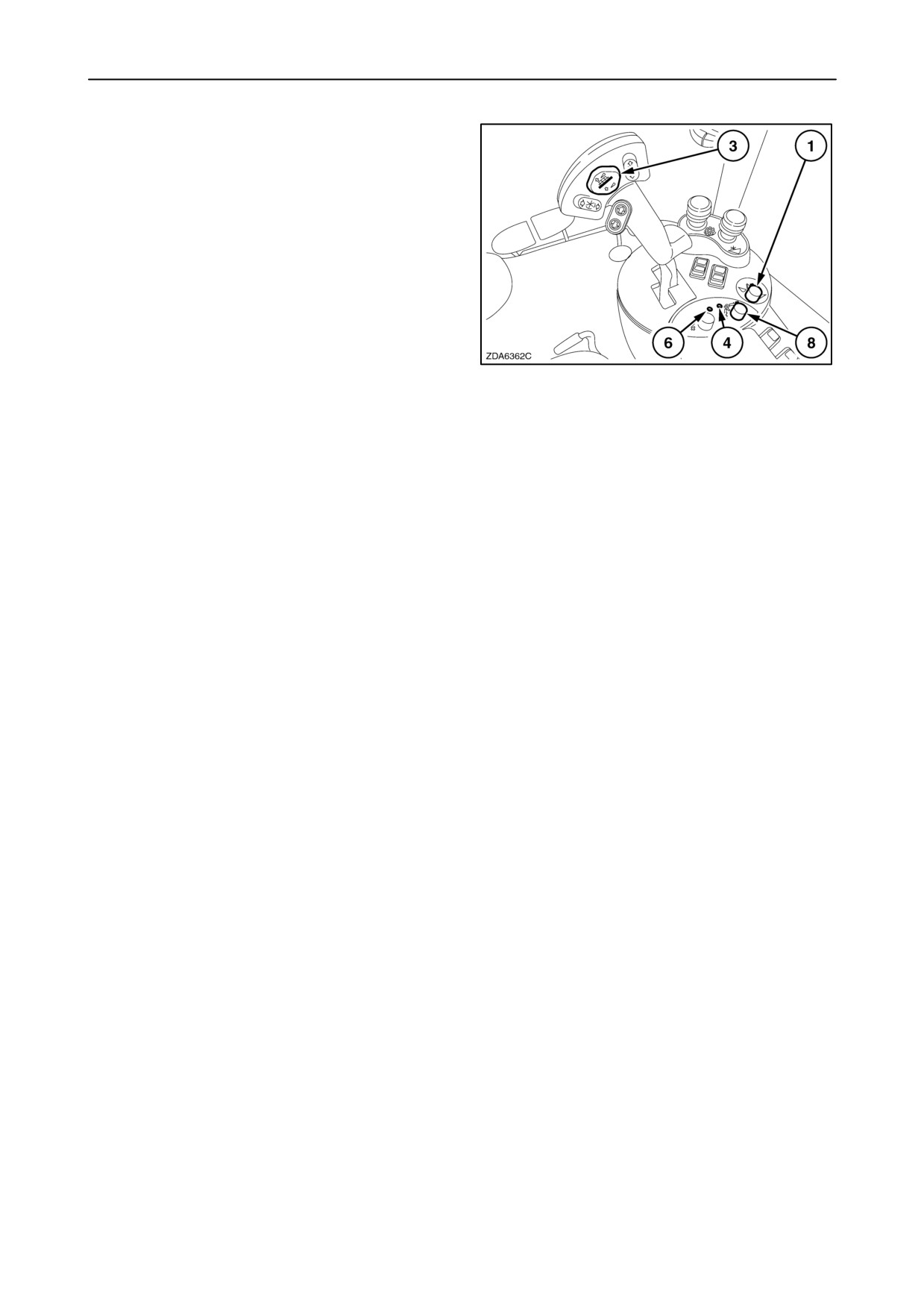

ВНИМАНИЕ: Если жатка касается грунта в

режиме высоты стерни, включается режим

компенсации. (этот процесс описан выше). Это

давление также можно отрегулировать при

помощи ручки компенсации жатки (8).

Повернуть ручку (8) против часовой стрелки (-),

чтобы уменьшить нажим жатки на грунт.

Повернуть ручку (8) по часовой стрелке, чтобы

увеличить нажим жатки на грунт.

ВАЖНО: При съезде по склону в режиме

компенсации давление упадёт

(в связи с

геометрическими изменениями) и жатка будет

постоянно подниматься. В этом случае

30

оператор должен уменьшить пороговую

величину давления при помощи ручки

компенсации жатки (8).

3-31

ДЕЙСТВИЕ СИСТЕМЫ AUTOFLOATt

(ЕСЛИ УСТАНОВЛЕНЫ ДАТЧИКИ

AUTOFLOATt)

Жатка будет копировать неровности поля на

ранее заданной высоте стерни. Этот режим надо

использовать на узкой стерне.

ВНИМАНИЕ: Если комбайн оснащен жестким

соломоподъёмником, в этом режиме может

использоваться только функция подъёма и

опускания.

В этом режиме сигнал давления наблюдается, что

позволяет распознать момент контакта узла

жатки с грунтом. Давление в цилиндре жатки,

работающей непосредственно над грунтом, было

записано при калибровке

(=100%). Если

фактическое давление упадёт ниже пороговой

величины давления, петля управления

давлением поднимет жатку, чтобы удержать

давление на уровне, приближенном к пороговой

величине, что приведет к уменьшению трения

жатки о грунт. В действительности система

переключается в режим компенсации на период

слишком низкого давления. Это давление можно

также отрегулировать в диапазоне от 80 до 102%

величины при помощи ручки компенсации жатки

(8).

Чтобы выбрать этот режим, следует выполнить

такие действия:

Повернуть переключатель

(1) в положение

“Autofloatt” (как показано на рисунке).

Чтобы убедиться, что настройки монитора AF=1

(смотрите

“РАЗДЕЛ

2

- ОБСЛУЖИВАНИЕ

ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ";

параграф “9. Позиция датчиков Autofloatt”

31

Коротко нажать на клавишу автоматического

управления высотой жатки

(5), а жатка

автоматически опустится на ранее выбранную

высоту стерни, если включен механизм

молотилки.

Подсветка зелёного индикатора автодиагностики

(6)

означает, что жатка работает на

предварительно выбранной высоте стерни.

Регулировку заданной рабочей высоты стерни

можно проводить во время работы при помощи

ручки управления высотой стерни жатки (7).

32

3-32

Повернуть ручку (7) по часовой стрелке (+), чтобы

увеличить предварительно выбранную высоту

стерни.

Повернуть ручку (7) против часовой стрелки (-),

чтобы уменьшить предварительно выбранную

высоту стерни.

Установка ручки кулисного переключателя жатки

(3) в вертикальном или поперечном положении

(боковое отклонение) приведёт к выключению

системы Autofloatt и включению транспортного

режима

(приоритет).

Зелёная

автодиагностическая лампочка (6) погаснет.

33

Чтобы вернуться в ранее выбранный режим

высоты стерни, надо нажать на кнопку

автоматического управления высотой жатки (5).

(рис. 32)

ВНИМАНИЕ: Если жатка касается грунта в

режиме Autofloatt, включается режим

компенсации.

(этот процесс описан выше).

Величину

давления

можно

также

отрегулировать

при

помощи

ручки

компенсации жатки (8).

(Барграф давления в нижней части монитора

свидетельствует

о

работе режима

компенсации)

Повернуть ручку (8) против часовой стрелки (-),

чтобы уменьшить нажим жатки на грунт.

Повернуть ручку (8) по часовой стрелке (+), чтобы

увеличить нажим жатки на грунт.

34

ВАЖНО: При съезде по склону в режиме

компенсации давление упадёт

(в связи с

геометрическими изменениями) и жатка будет

постоянно подниматься. В этом случае

оператор должен уменьшить пороговую

величину давления при помощи ручки

компенсации жатки (8).

3-33

Режим компенсации

Этот режим следует использовать для уборки

гороха и /или лежащего урожая. В этом режиме

жатка скользит по почве с предварительно

установленным нажимом.

В этом режиме можно также использовать

автоматическую

стабилизацию,

если

Autofloatt установлены датчики. Эти датчики

должны быть подключены к комбайну, а наружные

скользящие башмаки жатки должны качаться

(напр. свободно свисать) + настройки монитора

AF=1.

Чтобы выбрать этот режим, следует выполнить

такие действия:

Повернуть переключатель

(1) в положение

режима “компенсации“.

35

Коротко нажать на клавишу автоматического

управления высотой жатки

(5), а жатка

автоматически опустится на ранее выбранную

высоту стерни, если включен механизм

молотилки.

После нажатия на кнопку автоматического

управления высотой жатки (5), загорится зелёный

индикатор автодиагностики

(6), а на дисплее

появится величина давления (в барах).

(два раза нажать на кнопку выбора скорости

езды): Смотрите “РАЗДЕЛ 2 - ОБСЛУЖИВАНИЕ

ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ";

параграф: “Дисплей функций клавиатуры”.

36

3-34

Это предварительно выбранное давление также

можно отрегулировать при помощи ручки

компенсации жатки (8).

Повернуть ручку (8) против часовой стрелки (-),

чтобы уменьшить нажим жатки на грунт.

Повернуть ручку (8) по часовой стрелке (+), чтобы

увеличить нажим жатки на грунт.

ВАЖНО: При съезде по склону в режиме

компенсации давление упадёт

(в связи с

геометрическими изменениями) и жатка будет

постоянно подниматься. В этом случае

оператор должен уменьшить пороговую

величину давления при помощи ручки

37

компенсации жатки (8).

Кулисный переключатель контроля высоты жатки

(3)

(вертикальный)

отключает

систему

компенсации для транспортного

режима

[приоритет].

Зелёная автодиагностическая

лампочка (6) погаснет.

Нажатие кнопки автоматического управления

высотой жатки

(5) приведёт к переключению

жатки опять в режим компенсации.

При установке компенсации, она может быть

установлена на максимальное значение на

калиброванной массе жатки, что означает, что

жатка начнет подниматься.

При установке такой высоты жатка при

обхождении

препятствия

не

всегда

приспосабливается к неровностям грунта.

В этом случае надо применить несколько более

тяжелую установку.

3-35

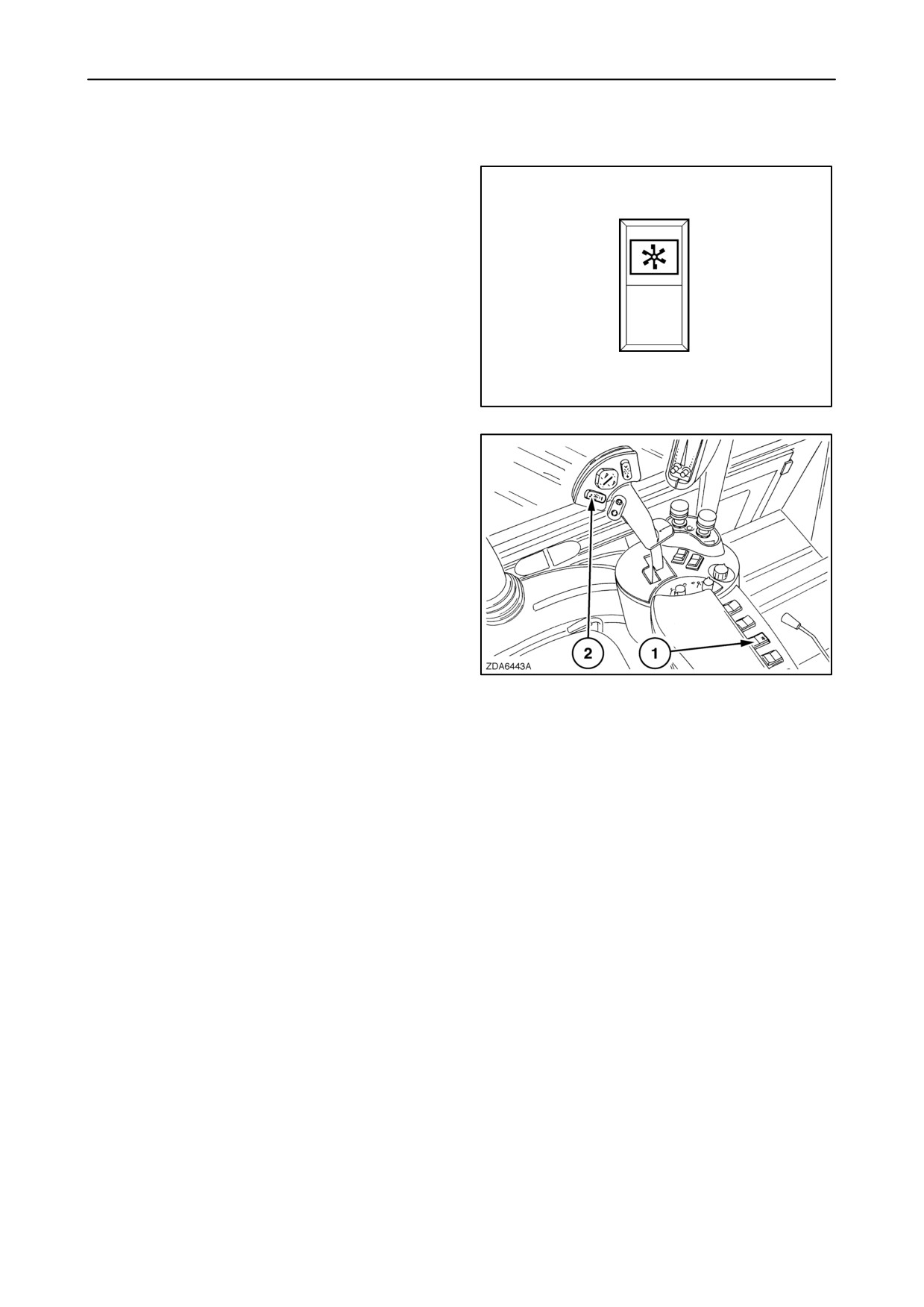

СИНХРОНИЗАЦИЯ МОТОВИЛА

И СКОРОСТИ ДВИЖЕНИЯ ПО ГРУНТУ

При включенном тумблерном переключателе

включения синхронизации оборотов мотовила

(1), обороты мотовила синхронизуются со

скоростью езды. Сдвиг между скоростью

мотовила и скоростью движения можно

увеличивать или уменьшать при помощи кнопки

(2) увеличения /уменьшения скорости мотовила.

(Скорость мотовила = скорость езды комбайна +

сдвиг)

38

Порядок установки оптимальной синхронизации

мотовила:

1. Для этого надо выбрать участок поля с

параметрами, наиболее приближенными к

общей характеристике урожая.

2. Отрегулировать

скорость

мотовила

кулисными переключателями

(2), чтобы

оптимизировать её со скоростью движения

комбайна.

3. Если сейчас изменить скорость движения

комбайна, скорость мотовила автоматически

приспособится к новой скорости комбайна.

39

ВНИМАНИЕ: На разворотах или подъёме жатки

над уровнем урожая

(отключение счетчика

гектаров), скорость мотовила остается

постоянной, пока жатка опять не опустится.

3-36

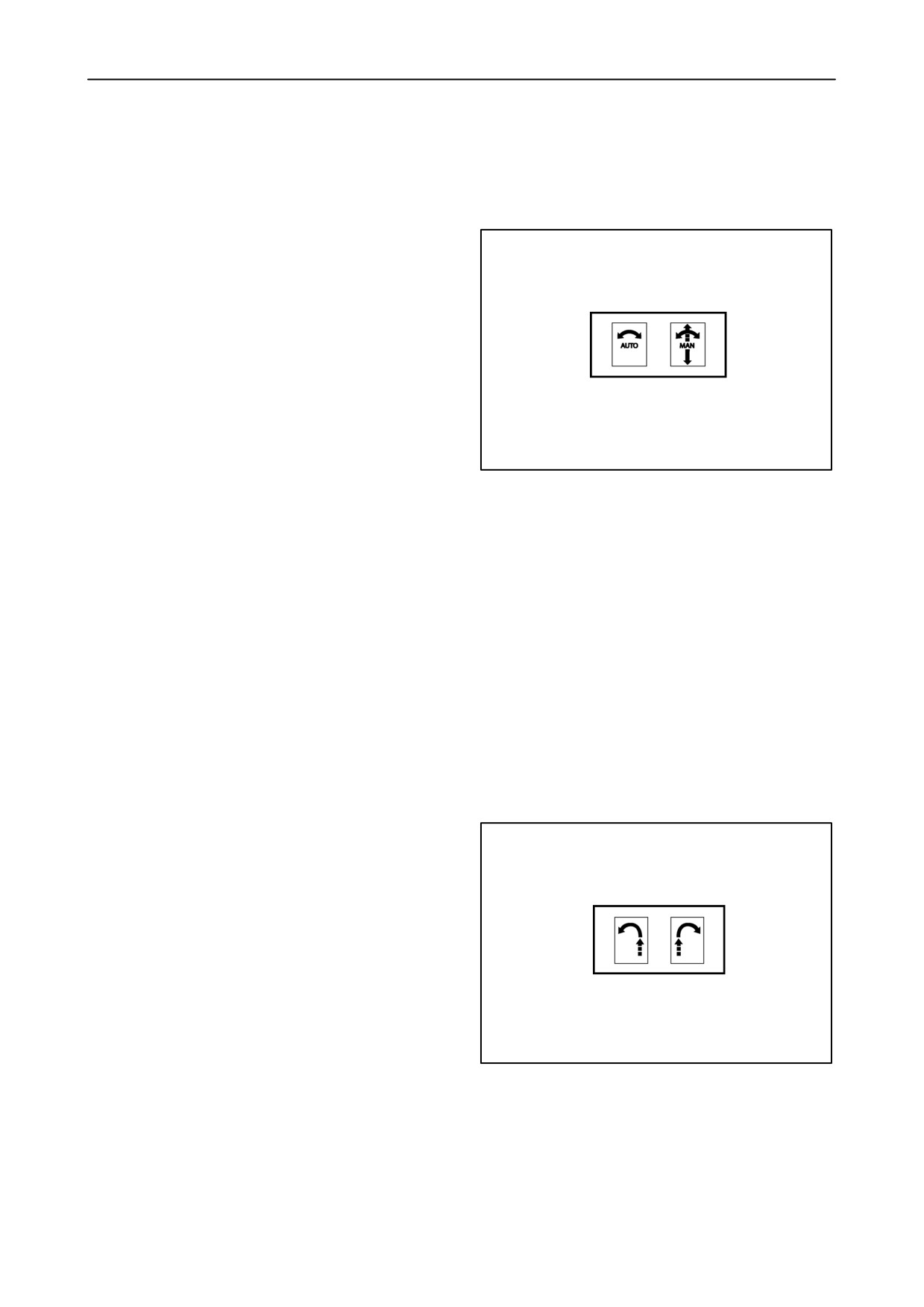

Дорожный режим

ВАЖНО: В странах, в которых действует

4-метровый лимит высоты, перед выездом

комбайном на дорогу надо убедиться, что его

высота не выходит за установленные пределы.

Чтобы отрегулировать самое нижнее положение,

необходимо выполнить следующие действия:

1. Выберите режим работы в поле при помощи

переключателя режима езды.

2. Нажать и придержать переключатель

активации системы компенсации бокового

наклона “MAN” до момента, пока машина не

окажется в своём самом нижнем положении.

3. После

регулировки

установить

переключатель в режиме “OFF” /ВЫКЛ. По

соображениям безопасности не применять

автоматического режима "AUTO” при езде по

дорогам.

40

ВАЖНО: В других странах перед выездом на

дорогу на выровнять машину.

Чтобы отрегулировать комбайн в самом нижнем

положении, необходимо выполнить следующие

действия:

1. Поставить комбайн на ровном месте.

2. Выберите режим работы в поле при помощи

переключателя режима езды.

3. Нажать на “AUTO” - переключатель активации

системы компенсации бокового наклона,

машина автоматически выровняется.

4. После

регулировки

установить

переключатель в режиме “OFF” /ВЫКЛ. По

соображениям безопасности не применять

автоматического режима "AUTO” при езде по

дорогам.

Полевой режим

Перед выбором автоматического режима,

следует провести калибровку системы, что

означает, что оба цилиндра надо наполовину

выдвинуть.

Чтобы провести калибровку системы "Laterale”,

следует выполнить ниже описанные действия:

1. Нажать одновременно переключатели “MAN”

(рис. 40) и “CCW” или “MAN” и “CW”, пока

цилиндр не выдвинется максимально с одной

стороны, а с другой стороны - полностью не

задвинется.

ВНИМАНИЕ: Эту операцию надо начать в

момент, когда оба цилиндра полностью

41

задвинуты (= режим езды по дороге), чтобы

дать

возможность

максимальной

корректировки горизонтального положения.

“CW” = по часовой стрелке

“CCW” = против часовой стрелки

3-38

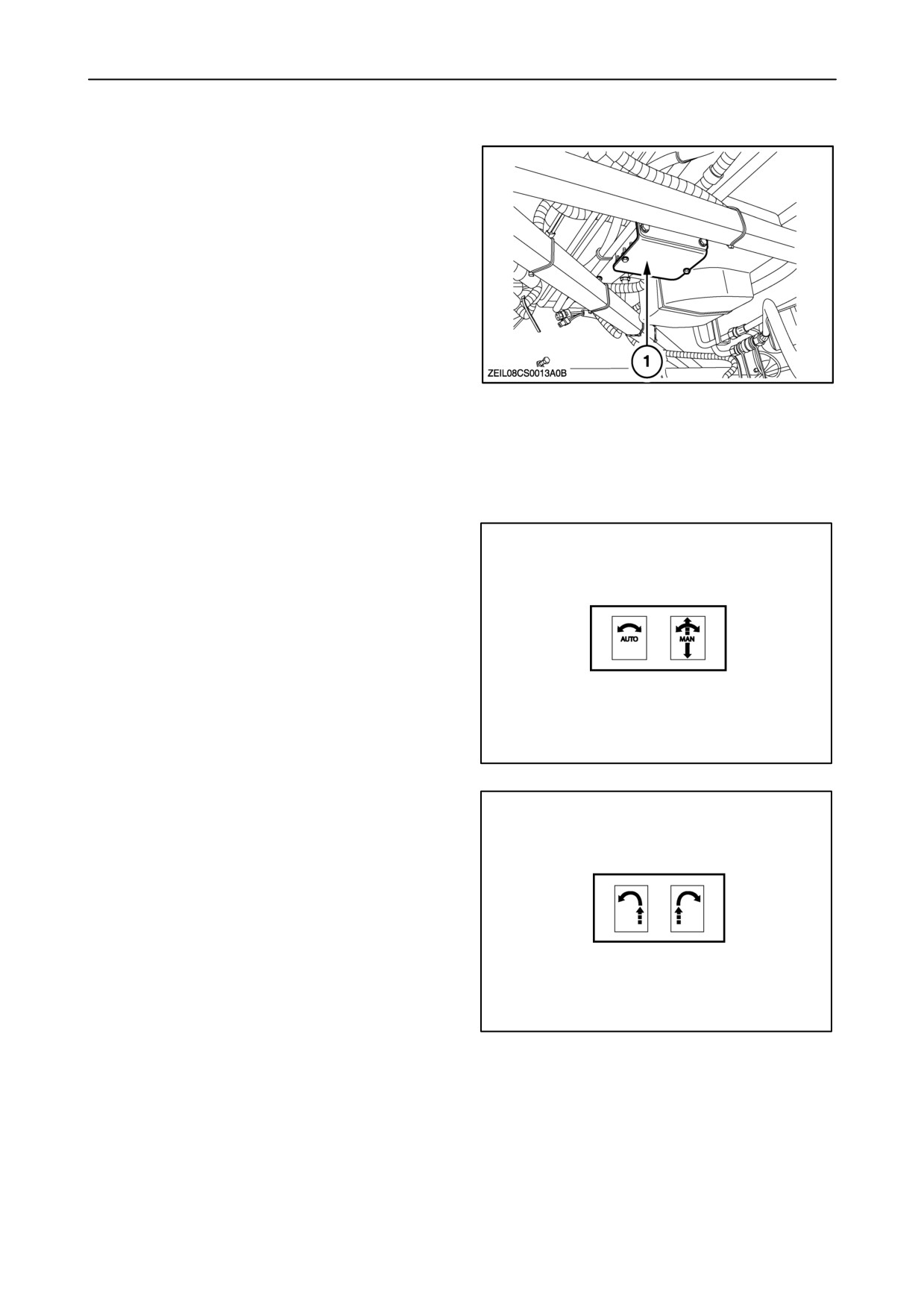

Автоматический режим

Системой выравнивания управляет электронный

инклинометр

(1),

расположенный

под

платформой управления.

42

При каждом изменении рельефа поверхности,

электронный

контур

включает

электрогидравлические

клапаны,

которые

корригируют количество масла в каждом из

цилиндров так, чтобы сохранить горизонтальное

положение.

Чтобы активировать автоматическую систему

выравнивания, следует выбрать переключателем

активации системы компенсации бокового

наклона “AUTO” .

43

При запуске соответствующего клапана будут

светиться светодиоды “CW” или “CCW”.

44

Нажимая на “CW” или ”CCW” на кулисном ручном

переключателе

управления

системой

компенсации наклона, мы приводим к

выключению автоматической системы, что

позволит комбайну передвигать в одну или другую

сторону.

3-39

ПОДАЧА МАТЕРИАЛА /

СОЛОМОПОДЪЁМНИК

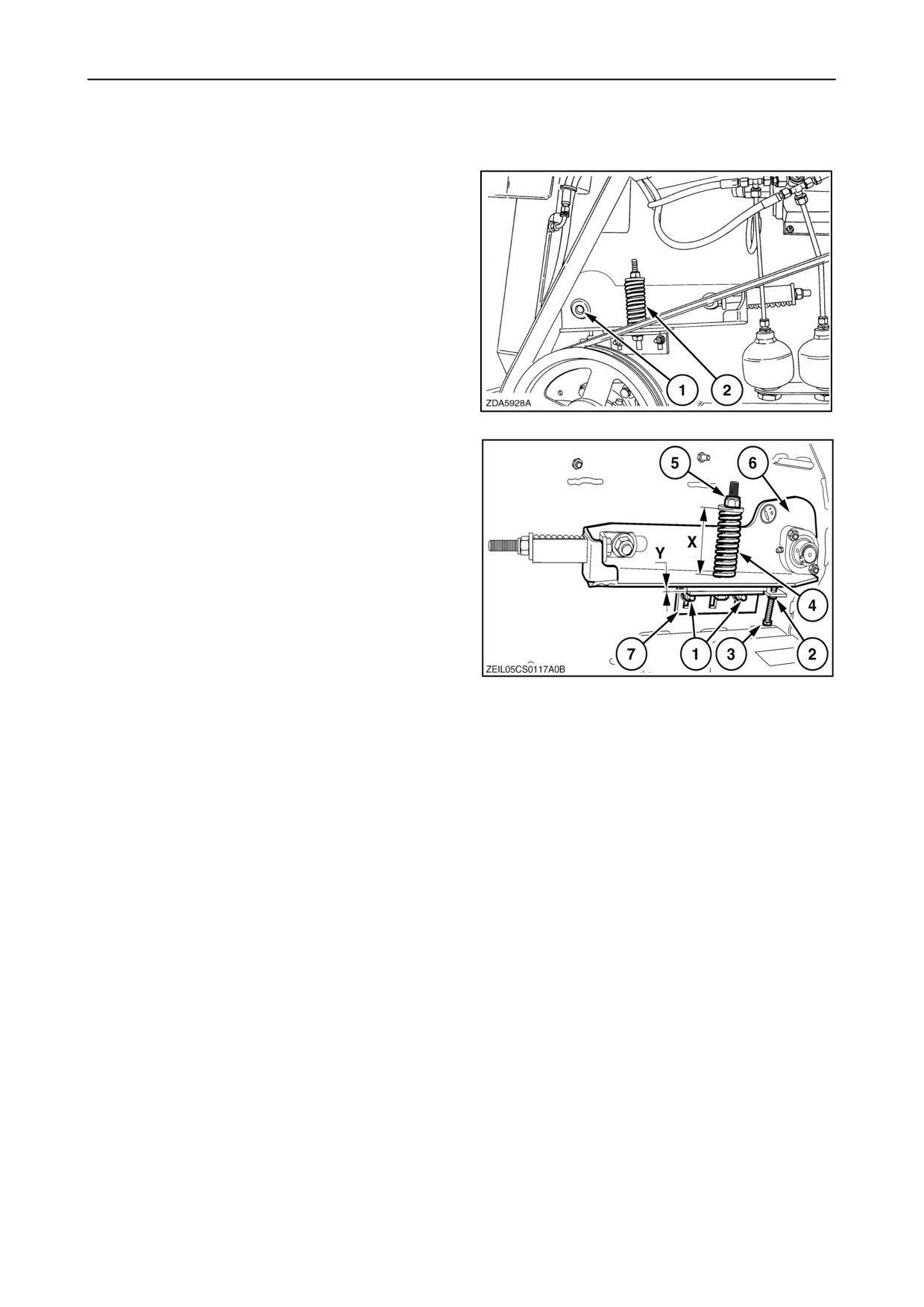

Регулировка нижнего вала

Нижний вал (1) соломоподъёмника посажен на

пружине, благодаря чему он может отклоняться

в зависимости от количества собираемого

урожая.

Напряжение пружины

(2) надо регулировать

согласно количеству собираемого урожая.

45

• Для всех культур, за исключением кукурузы, с

обеих сторон выполнить следующие

действия:

1. Ограничители

(7) регулируются и должны

быть установлены в самом нижнем

положении.

2. Ослабить гайки (1) и (2), отрегулировать болт

(3), чтобы получить минимальную щель “Y” =

2 мм между опорой (6) и болтом

(3), с

ограничителями

(7) в крайнем нижнем

положении.

ВНИМАНИЕ: Проверить, равно ли минимальное

расстояние

между

нижней

частью

соломоподъёмника и цепью = 3 мм (1/8”).

46

3. Затянуть гайку (1) и заблокировать гайку (2).

4. Отрегулировать гайку (5) с обеих сторон до

получения зазора

“X”

(длина пружины), в

диапазоне от 111 до 113 мм.

3-40

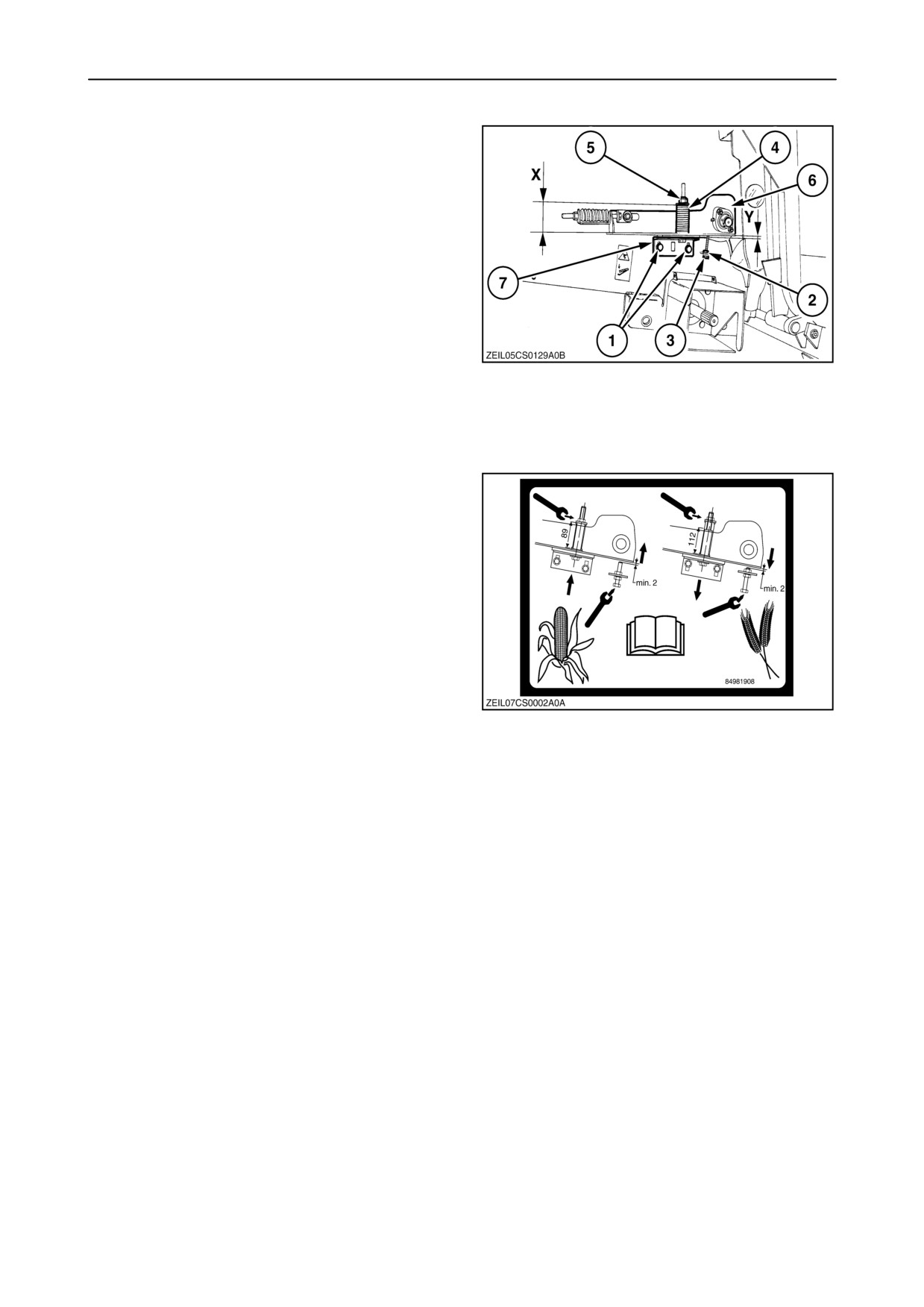

• При уборке кукурузы, с обеих сторон

выполнить следующие действия:

1. Ограничители (7) должны быть установлены в

крайнем нижнем положении.

2. Ослабить гайки (1), стопорную гайку (2), и

полностью затянуть болт (3).

ВНИМАНИЕ: Проверить, попадает ли зазор

между нижней частью соломоподъёмника и

цепью в диапазон от 22 и 32 мм.

3. Передвинуть ограничители (7) к опоре (6) и

затянуть гайки (1).

4. Открутить болт

(3),

до получения

минимального зазора

“Y”

= 2 мм, между

47

опорой (6) и болтом (3).

5. Затянуть стопорную гайку (2).

6. Отрегулировать пружину (4) до длины от 88 до

90 мм гайкой (5).

ВНИМАНИЕ: Для подсолнечника с большими

головками рекомендуется отрегулировать

нижний вал в положение как для кукурузы.

48

3-41

содержание      ..     11      12      13      14     ..
