Комбайн зерноуборочный самоходный РСМ-142 «ACROS». Инструкция по эксплуатации и ТО - часть 2









2.4 Основные технические данные

Основные технические данные указаны в таблице 2.2. Таблица 2.2

Общие технические данные

Наименование показателя

Единица

измерения

Показатель

1

2

3



Марка



РСМ-142

Условное название



«ACROS»

Тип



самоходный, колесный,





однобарабанный

Габаритные размеры с жаткой





шириной захвата 6 м, в рабочем положении, не более:

м











- длина



10,9

- высота (с откры­той крышкой бун­кера)



4,87













- ширина (с вы­грузным шнеком в рабочем положении) с жаткой захвата:



8,96







9,5







- 6 м



8,96

- 7м



9,5

- ширина с жаткой





захвата:





- 5 м



5,5

- 6 м



6,4

- 7 м



7,5

- 9 м



9,5

Масса без сменных рабочих,





кг





-сухая (конструкционная)



13400±400







эксплутационная



14000±420













Наклонная камера

Тип



Транспортерный с реверсным устрой­ством

Транспортер



цепочно-планчатый, плавающего ти­па, с полозами под ветвями цепей, с регулировкой по высоте от днища

Скорость движения транспор­тера

м/с

3,2

Частота вращения битера пальчикового

мин-1

255





Платформа-подборщик

Масса

кг

1080

Нагрузка на опорные колеса

Н (кгс)

100 (10)

Ширина захвата

мм

3400

Способ регулирования частоты вращения подборщика



электрогидравлический

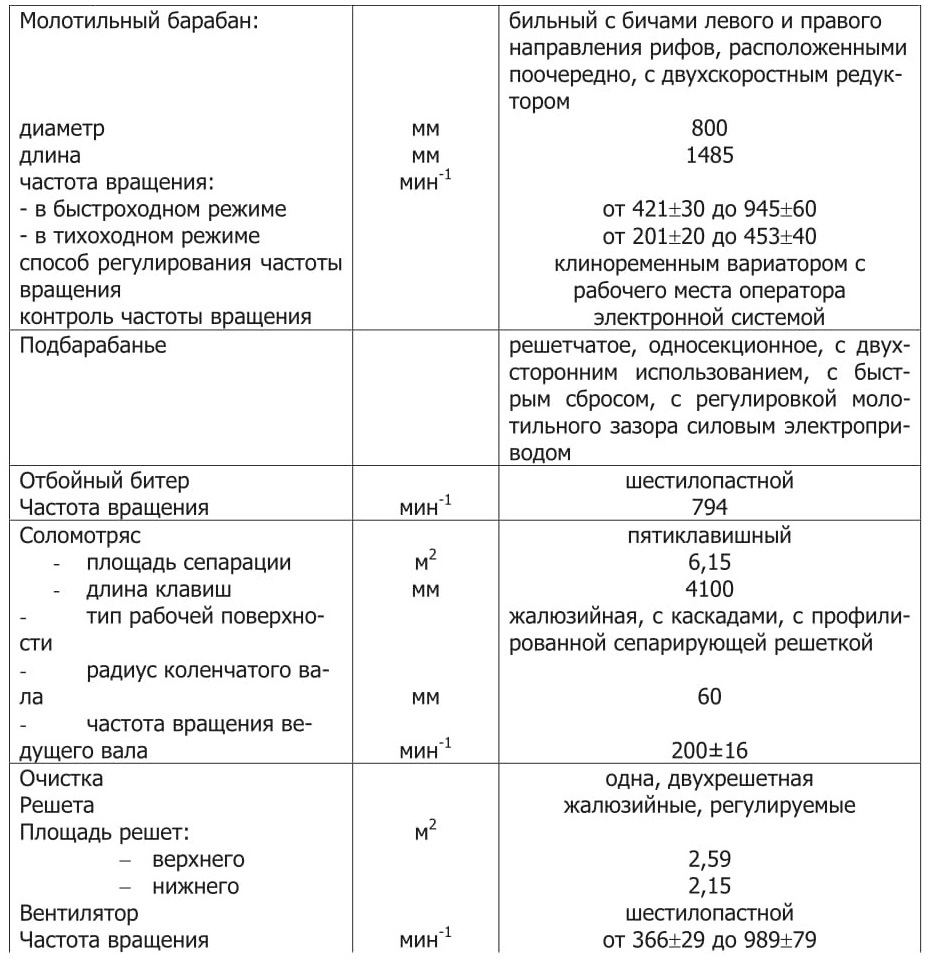

Молотильный агрегат

Молотилка

Ширина молотилки (конструк­тивная)

мм

1500









Элеваторы

Шаг скребков элеваторов:

-                    зернового

-                    колосового



Ширина скребка

мм

мм

скребковые с верхней подачей

152

228







200

Частота вращения шнеков: -зернового

-                    колосового

-                    распределительного -зернового наклонного

мин-1

347

352

469

449

Частота вращения домолачи­вающего устройства

мин-1

1334

Бункер для зерна









Вместимость

м3

с сигнализацией заполнения объема на 2-х уровнях, с трансформируемой крышей, с поворачивающимся загру­зочным шнеком, с виброднищем



9

Выгрузное устройство



шнековое башенного типа, с автономной выгрузкой

Частота вращения выгрузных шнеков:

-                    горизонтального

-                    вертикального

мин-1



452



452

Управление выгрузным шне­ком



гидроцилиндром









Установка моторная

Двигатель ЯМЗ - 236БК - 3

Тип



Дизельный, жидкостного охлаждения

Мощность эксплуатационная

кВт(л.с.)

172,8 (235)

Номинальная мощность

кВт(л.с.)

184 9250)

Число цилиндров

шт.

6

Охлаждение масла



водомасляным теплообменником, установленным на двигателе

Номинальная частота враще­ния коленчатого вала

Мин-1

2000

Система пуска



электростартером

Система охлаждения двигателя

Радиатор водяной в блоке ра­диаторов



трубчатый шестирядный с охлаждающими пластинами

Радиатор воздушный в блоке радиаторов



трубчатый двухрядный с охлаждающими пластинами

Водомасляный теплообменник



установлен на двигателе




Двигатель «Cummins» QSC8,3-260

Тип



Дизельный четырехтактный водяного ох­лаждения с охлаждением наддувочного воздуха

Мощность номинальная

кВт (л.с.)

206(280)

Мощность эксплуатацион­ная

кВт (л.с.)

199(270)

Расположение и число ци­линдров

шт.

рядное, 6

Охлаждение масла



жидкостно-масляным теплообменником, встроенным в двигатель

Номинальная частота вра­щения коленчатого вала

мин-1

2000

Система пуска



электростартером

Система охлаждения двигателя

Радиатор водяной



трубчатый, шестирядный с охлаждающими пластинами

Радиатор воздушный



трубчатый, двухрядный с охлаждающими пластинами

Воздухозаборник



сетчатый с вращающимся очистителем пожнивных остатков

Радиатор масляный



радиатор масляный

Двигатель «Cummins» 6СТА8.3

Мощность номинальная

кВт (л.с.)

186(253)

Диаметр цилиндра

мм (in)

114 (4,49)

Ход поршня

MM(in)

135 (5.32)

Номинальная частота вра­щения коленчатого вала

мин-1

2000

Рабочий объем

л(in3)

8,27 (504,5)

Масса двигателя в стан­дартной комплектации:

- сухой

с полной заправкой

кг

510 - 606 599 - 636

Порядок работы цилиндров



1-5-3-6-2-4

Тепловые зазоры в меха­низме газораспределения:

- впускных клапанов выпускных клапанов

MM(in)

0,330 (0,012) 0,16 (0,024)

Степень сжатия



16,5:1

Направление вращения ко­ленчатого вала, если смот­реть со стороны вентиля­тора



По часовой стрелке

1

2

3

Система питания двигателя





воздухом:





- с турбонаддувом



+

- с водяным охлажде­





нием наддувочного





воздуха



+

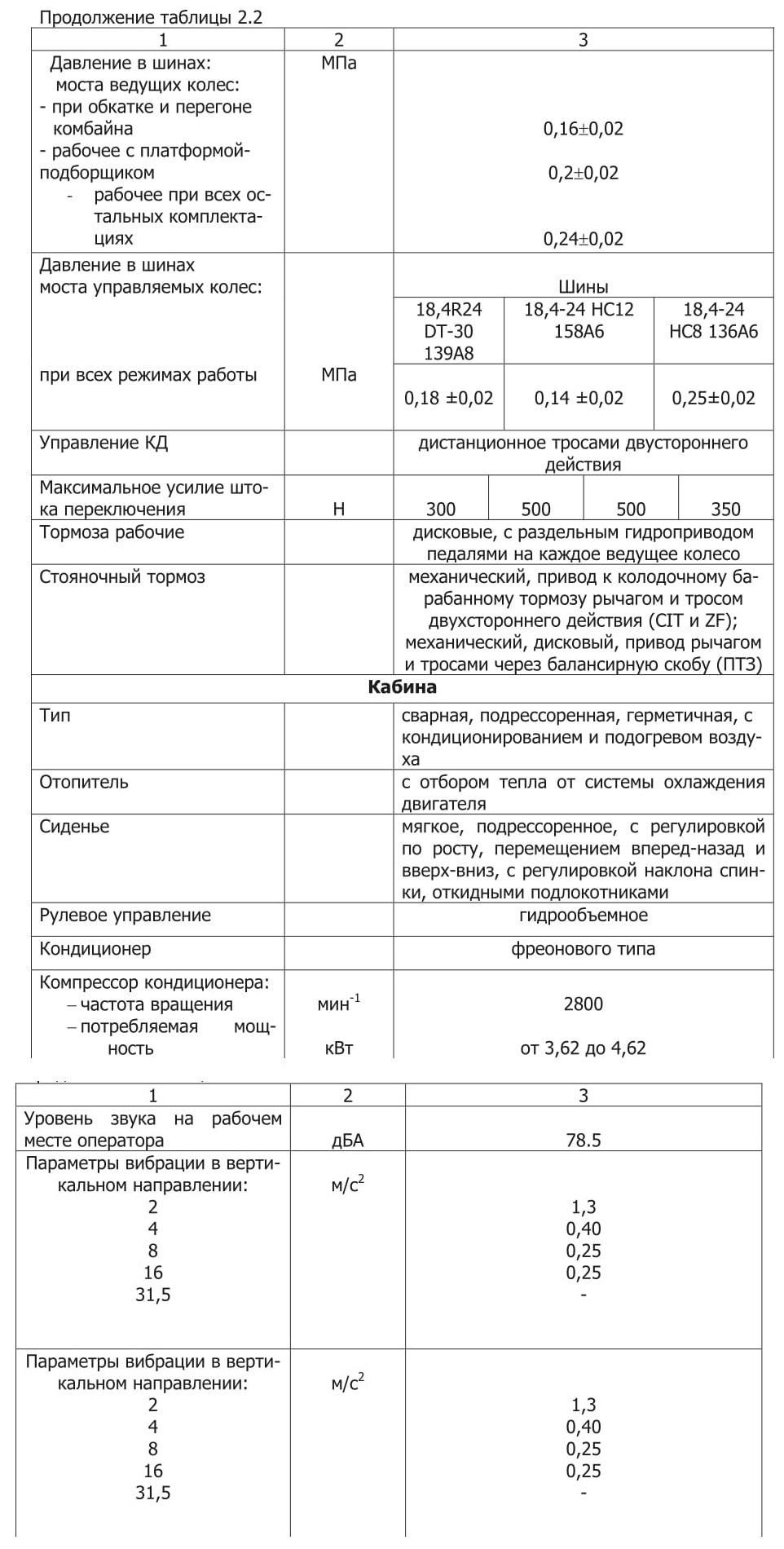

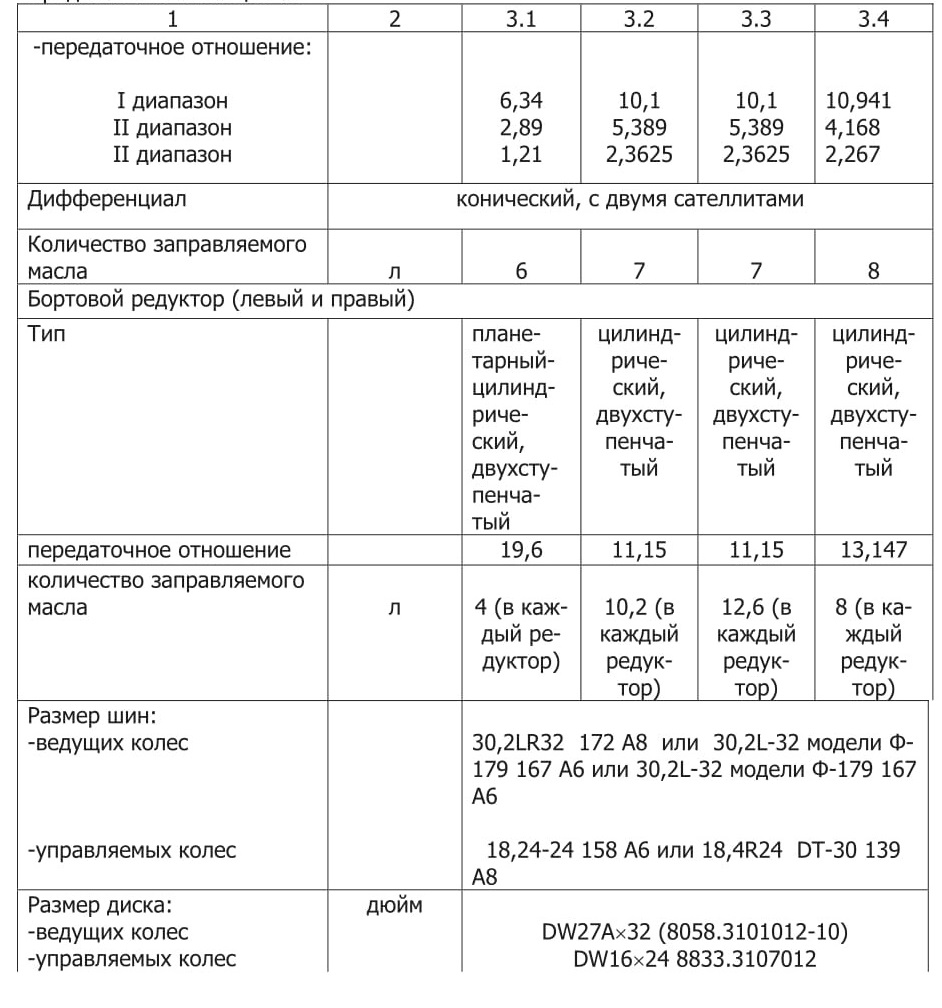

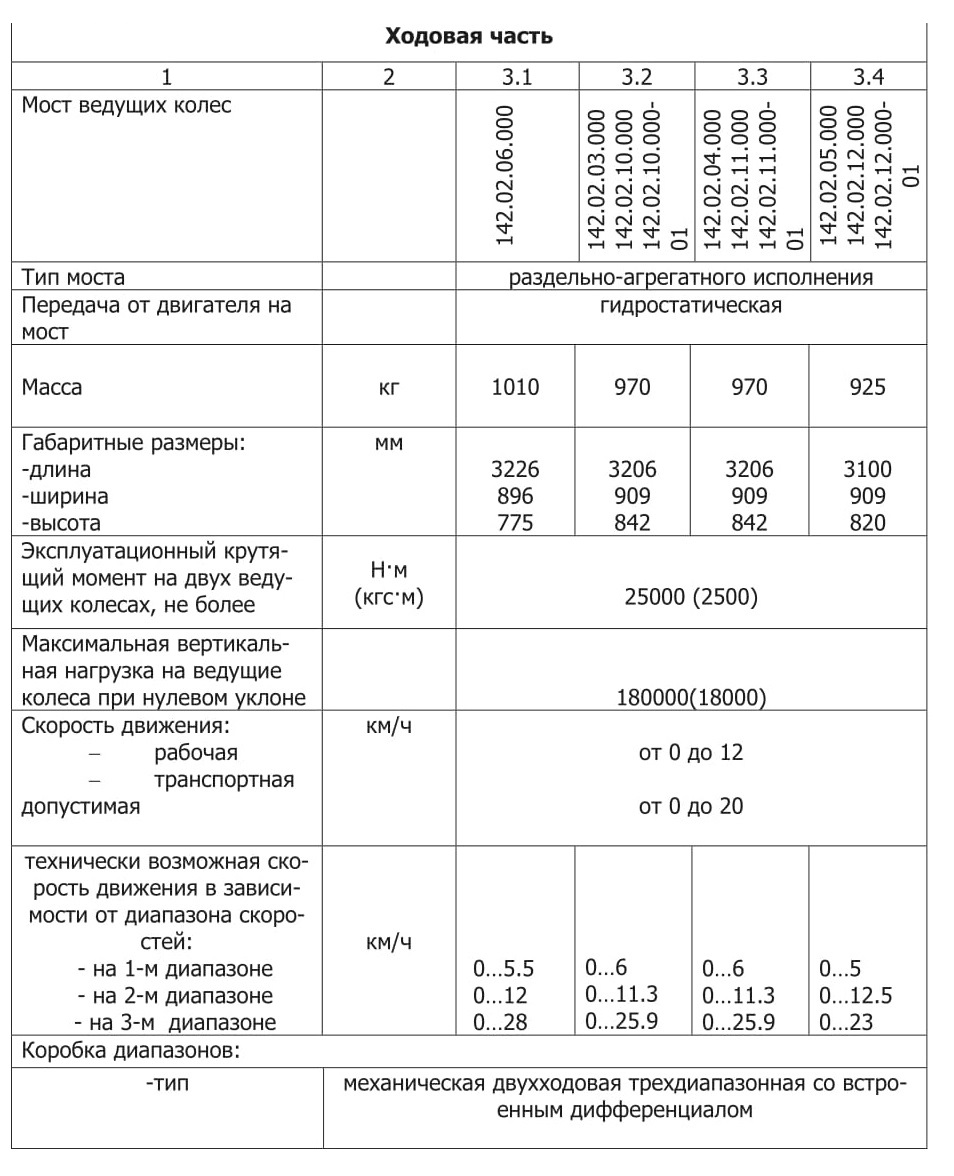

Ходовая часть

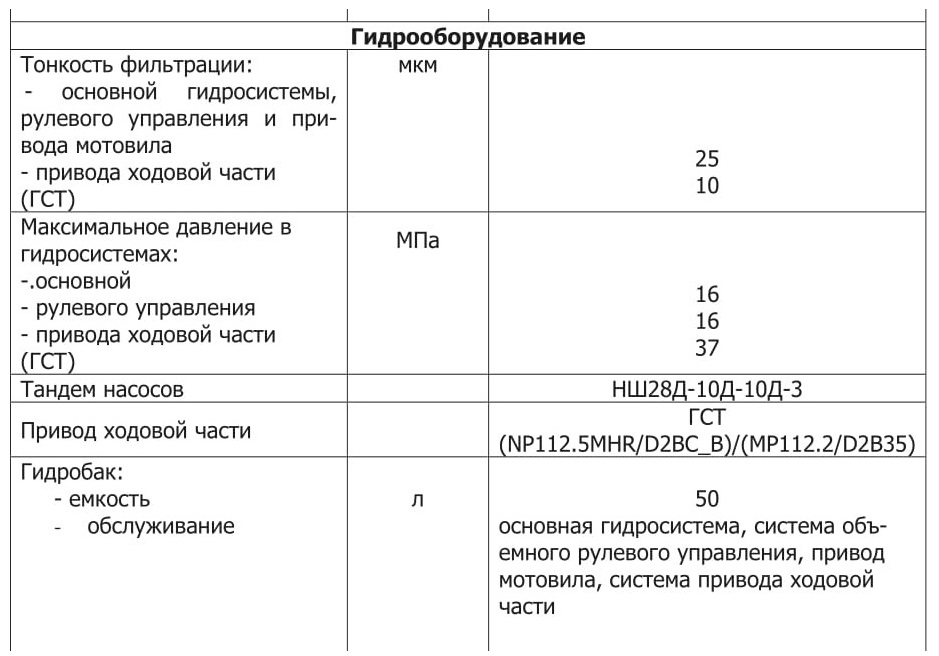

Гидрооборудование

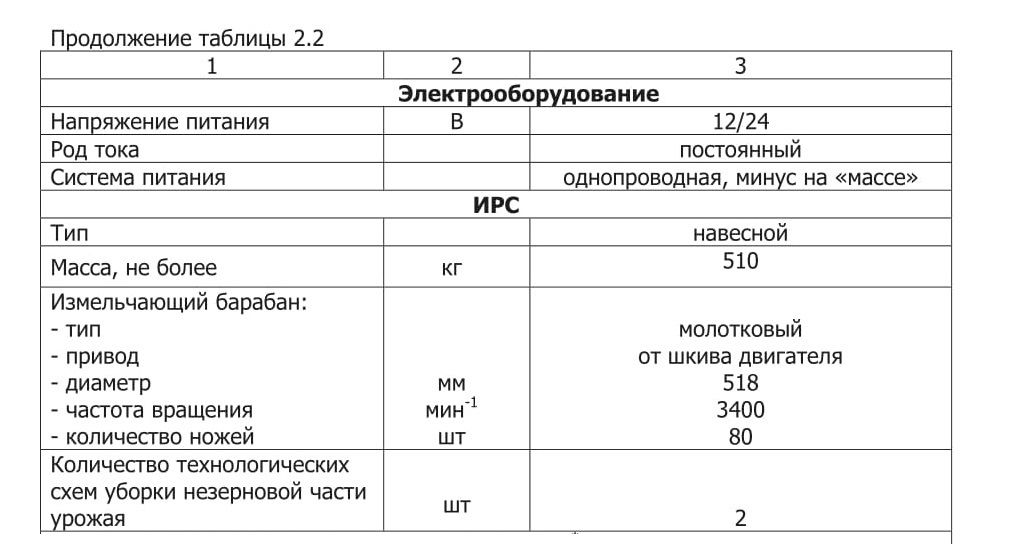

Электрооборудование





Качественные показатели работы комбайна*

Производительность по зерну за час основного времени работы, т/ч, не менее т/ч .. 14,0


*Качественные показатели технологического процесса обеспечиваются при установленной на ООО «Комбайновый завод «Ростсельмаш» регулировке рабочих органов и при следующих условиях, регламентированных техническими условиями на комбайн: степень полеглости хлебов - не более 20 %, пшеница - урожайностью не менее 40 ц/га, масса 1000 зерен - не менее 40 г, влажность соломы - от 10 до 18 %, влажность зерна - от 10 до 18 %, содержание сорной примеси в общей срезаемой массе - не более 1 %, при отношении массы зерна к соломе 1:1,5, уборку производить не позднее семи дней со дня полного созревания пшеницы. Нарушение режимов работы, указанных в настоящей инструкции по эксплуатации, неправильно выбранный метод уборки (например, поперек борозд или в направлении полеглости), раздельная уборка низкорослых и изреженных хлебов, а также неблагоприятные погодные условия, нарушение агросроков уборки, неполноценное щуплое зерно, наличие глубоких борозд, большая засоренность поля, уклон поля более -2° -все это ведет к изменению качественных показателей работы комбайна.



Предохранительные устройства В конструкции комбайна предусмотрены предохранительные муфты, установленные на:

верхнем валу наклонной камеры с правой стороны, рассчитанная на передачу крутящего момента 600 Н м;

валу шнека платформы-подборщика с левой стороны, рассчитанная на передачу крутящего момента 600 Н м;

- в системе выгрузки, на валу контрпривода, имеется предохранительный (срезной) штифт, рассчитанный на передачу крутящего момента 600 Н м;

валу контрпривода зернового элеватора, верхнем валу колосового элеватора, на валу приемного битера, рассчитанные на передачу крутящего момента 120 Н м.

Размеры комбайна «ACROS»

Комбайн является негабаритным грузом , поэтому при доставке потребителю железнодорожным, автомобильным транспортом или своим ходом следует строго соблюдать все правила и предписания и учитывать размеры рисунок 2.7

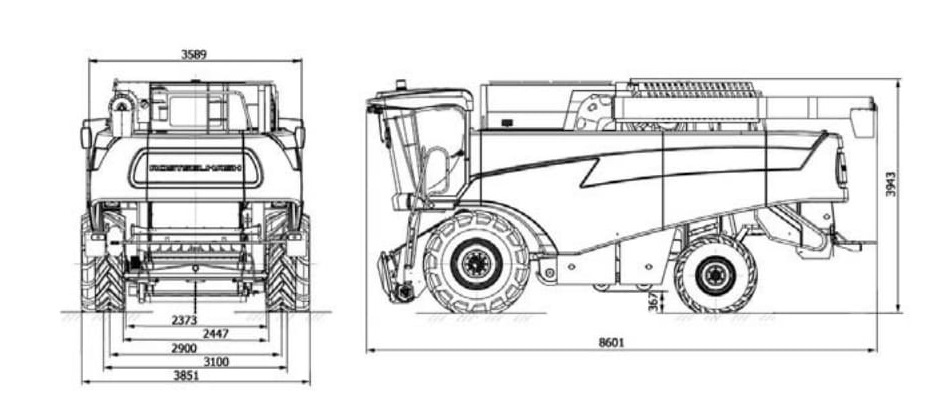

Рисунок 2.7 - Размеры комбайна «ACROS»





3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

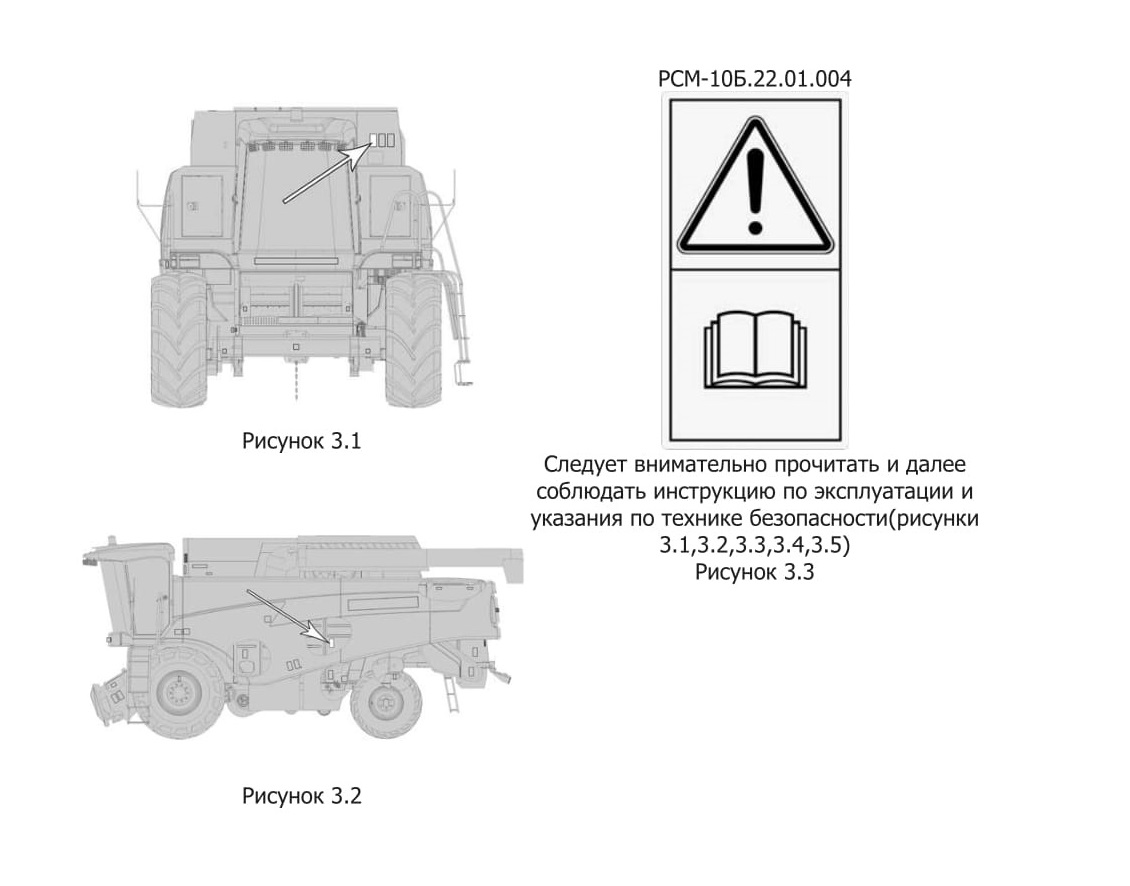

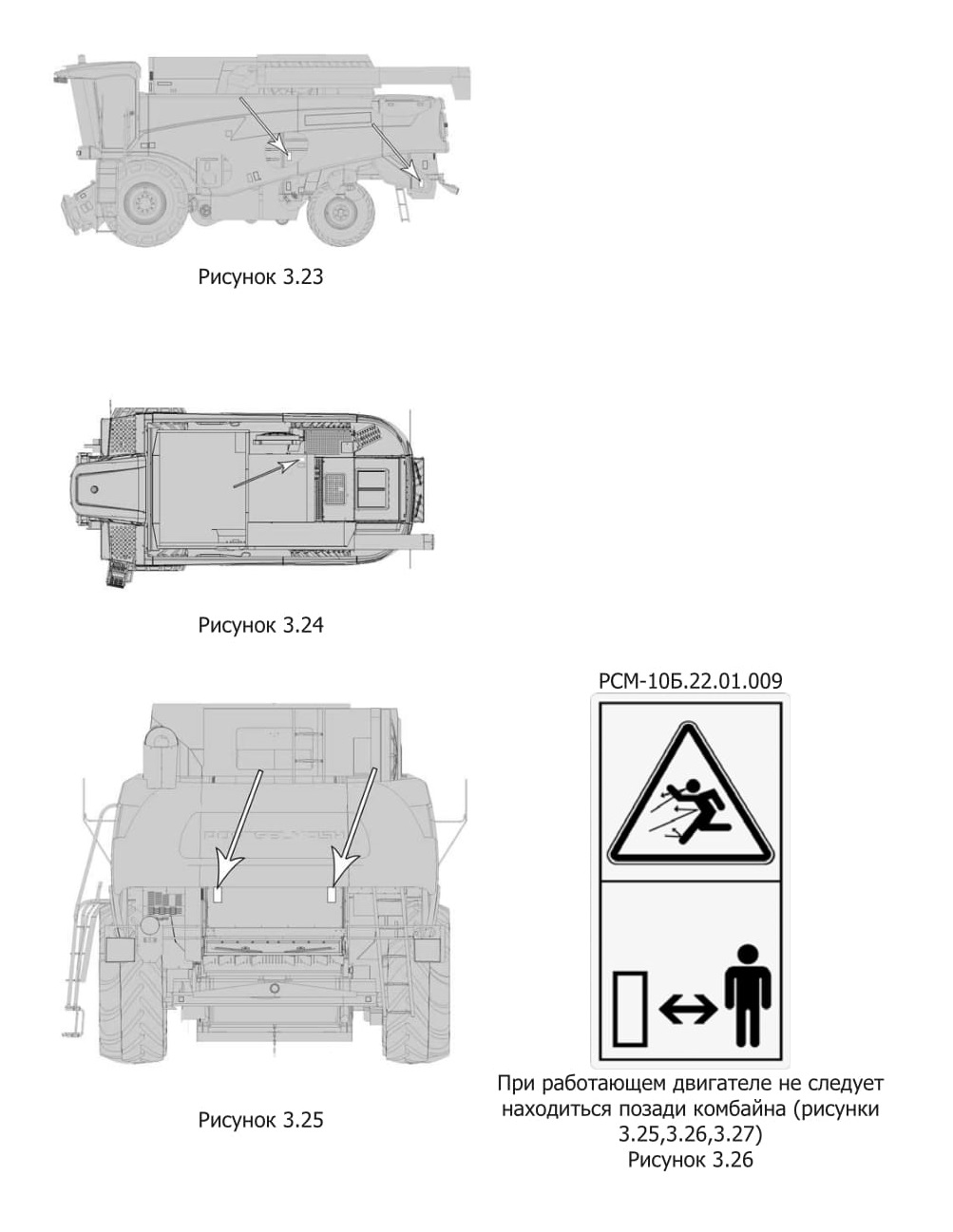

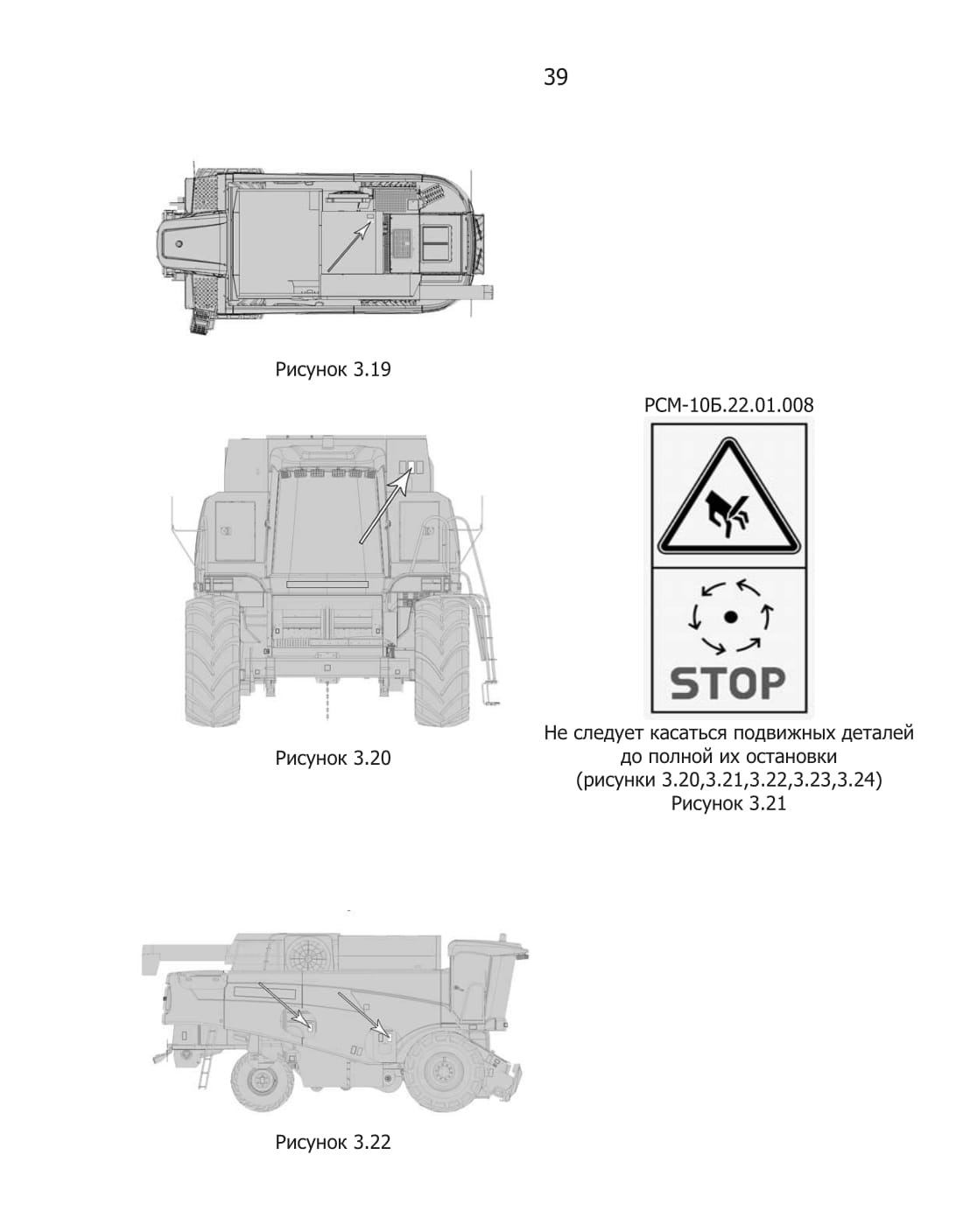

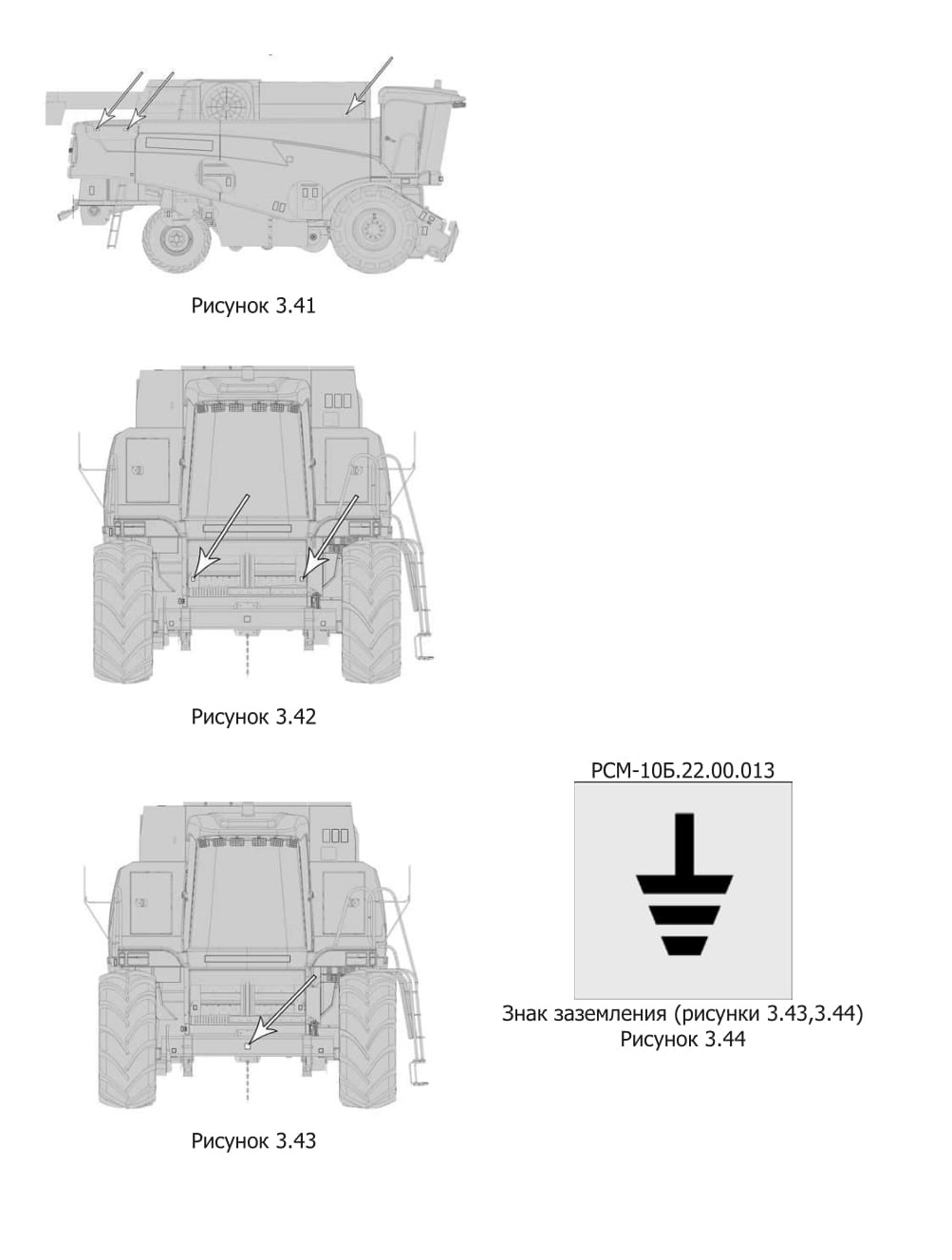

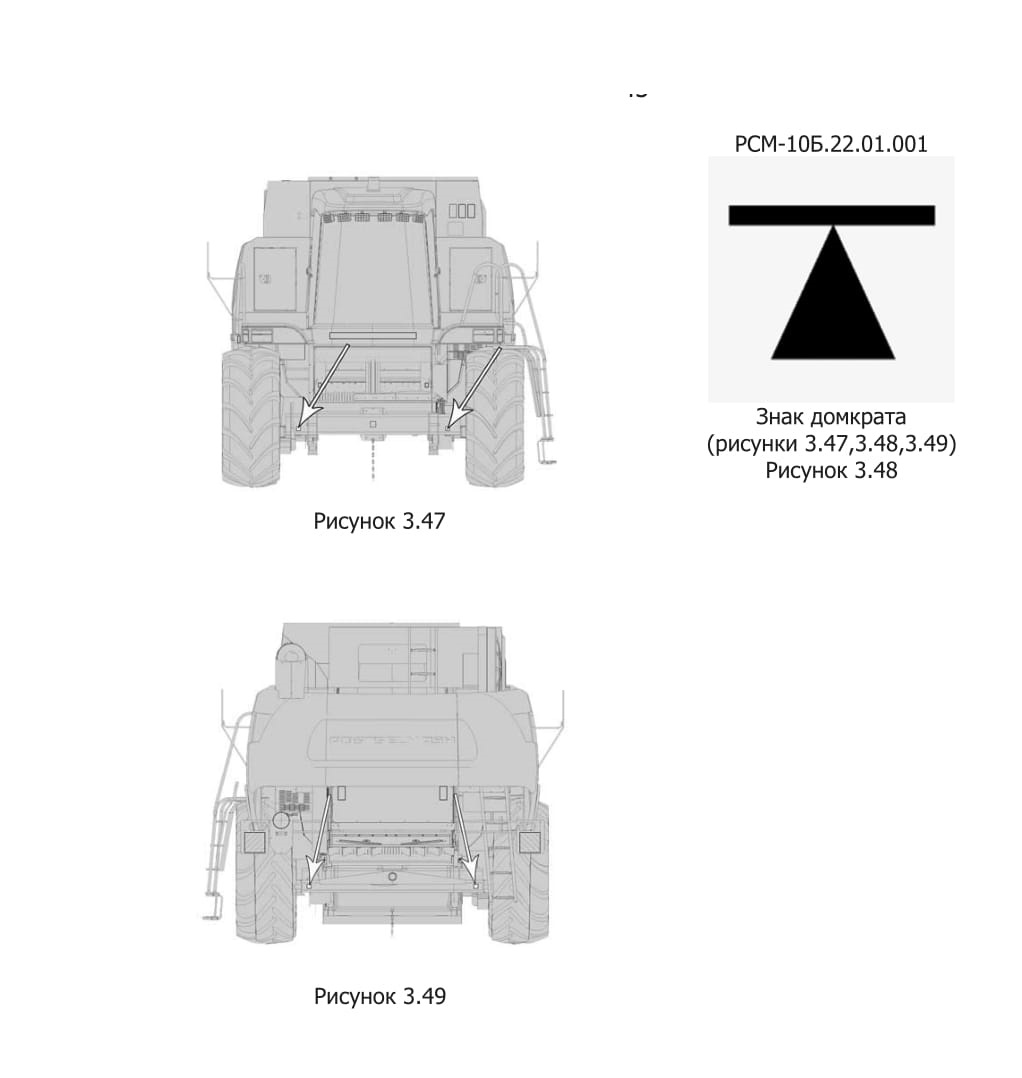

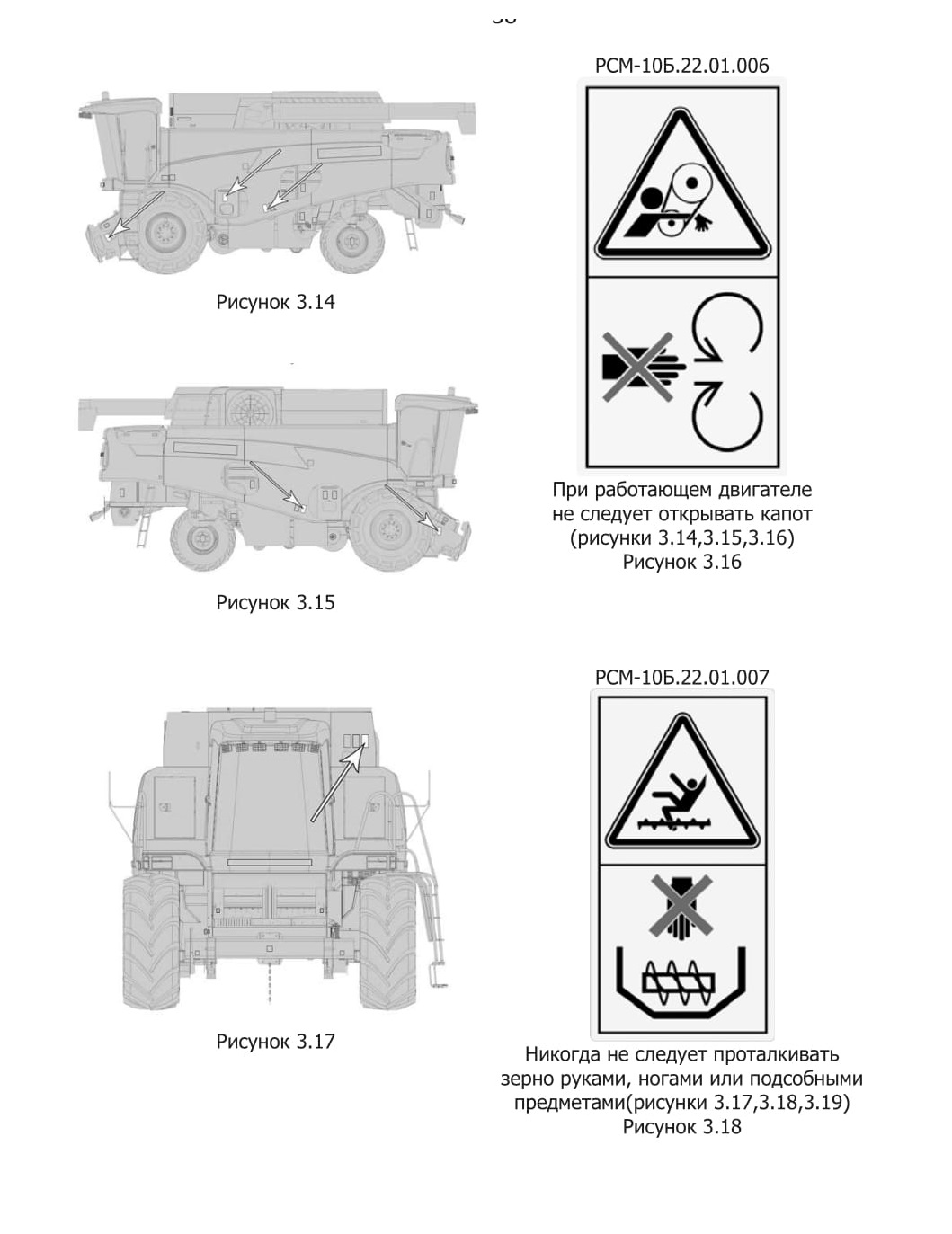

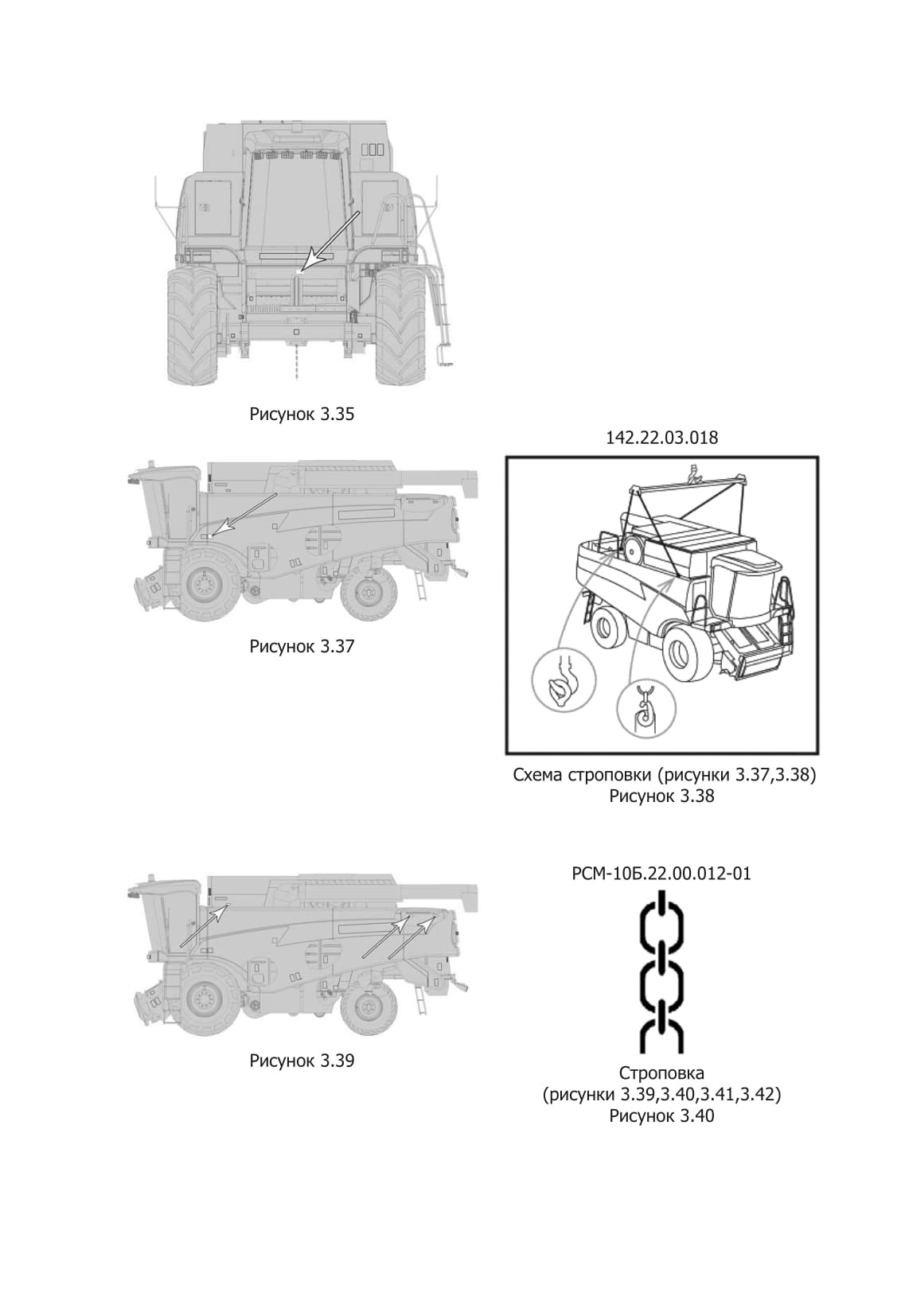

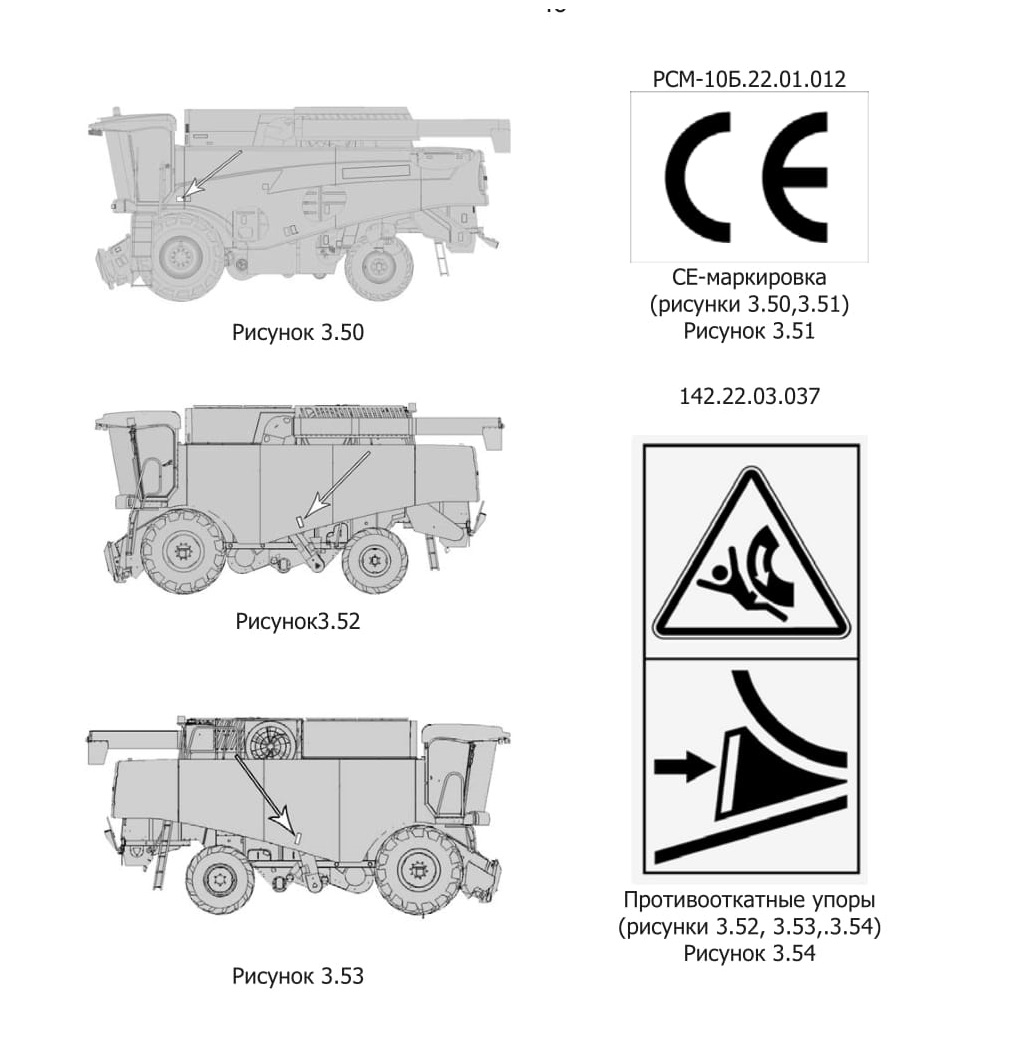

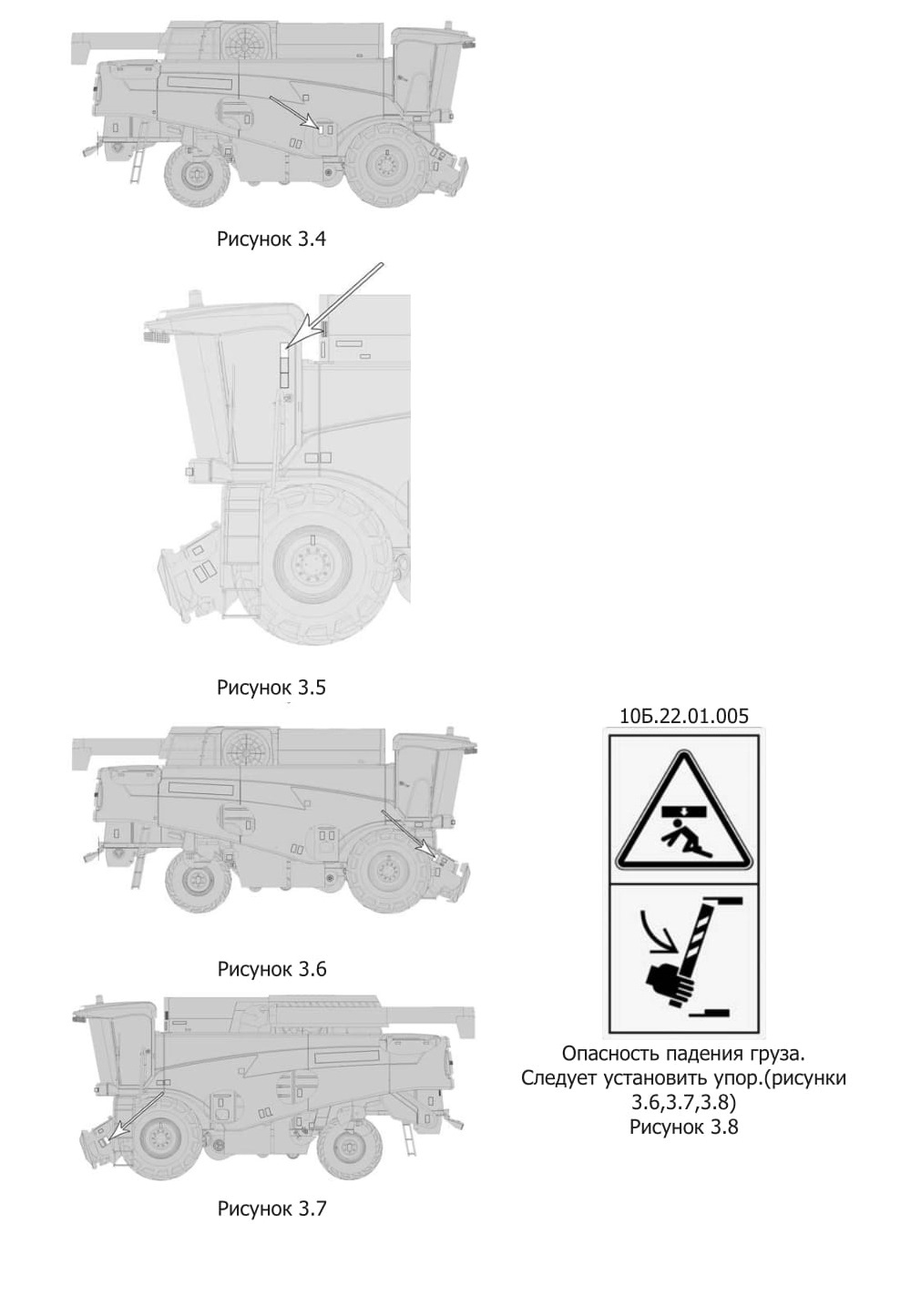

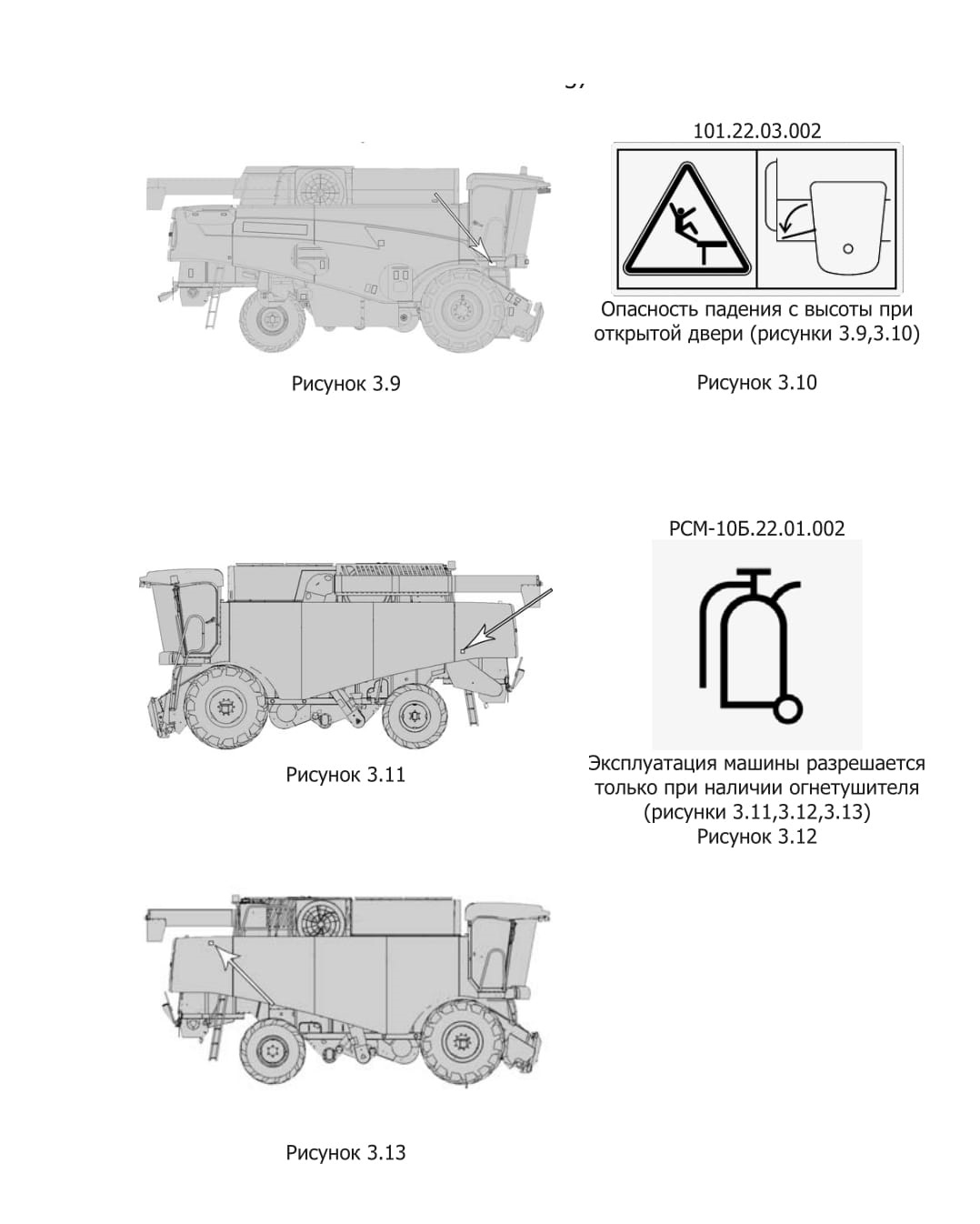

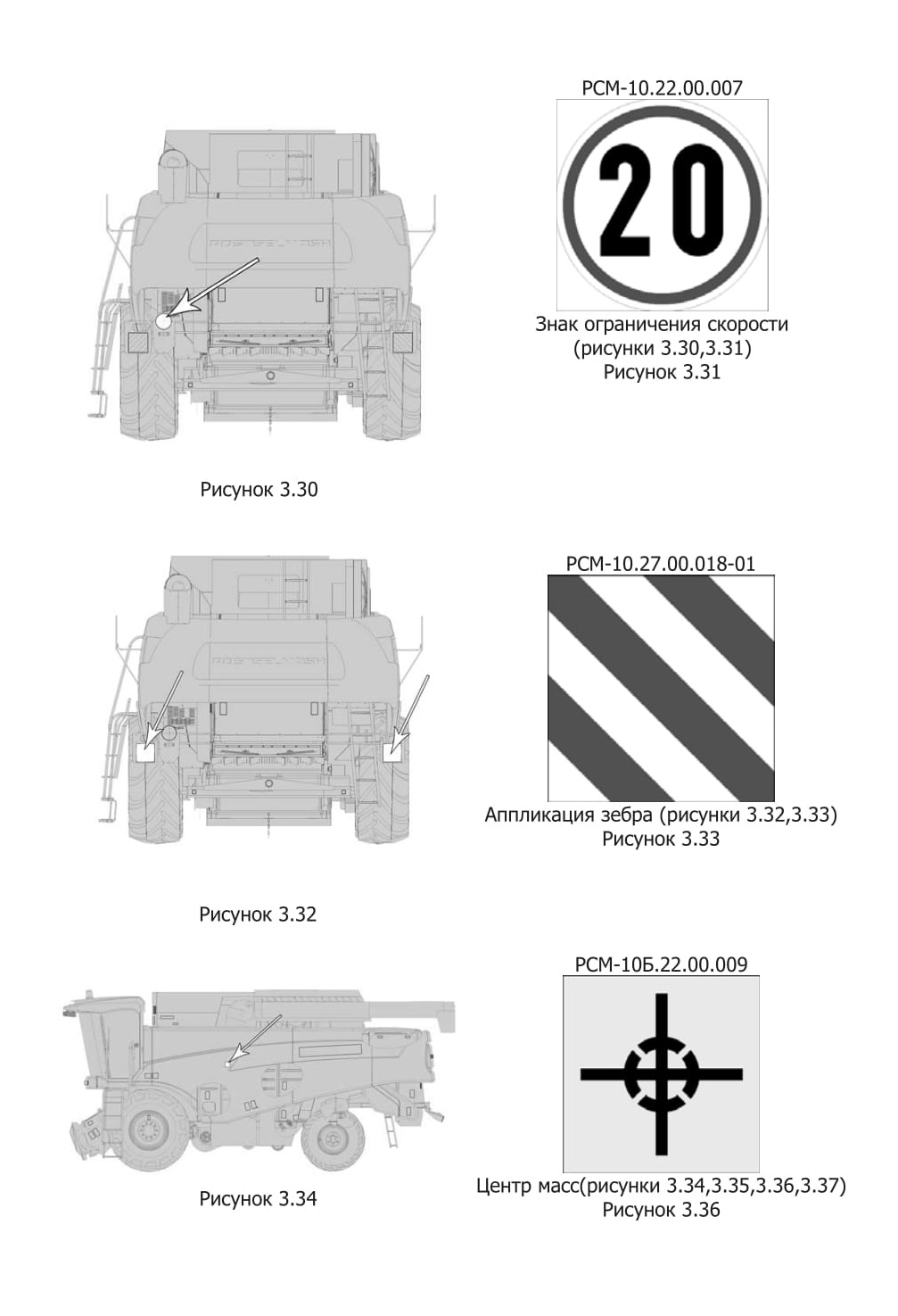

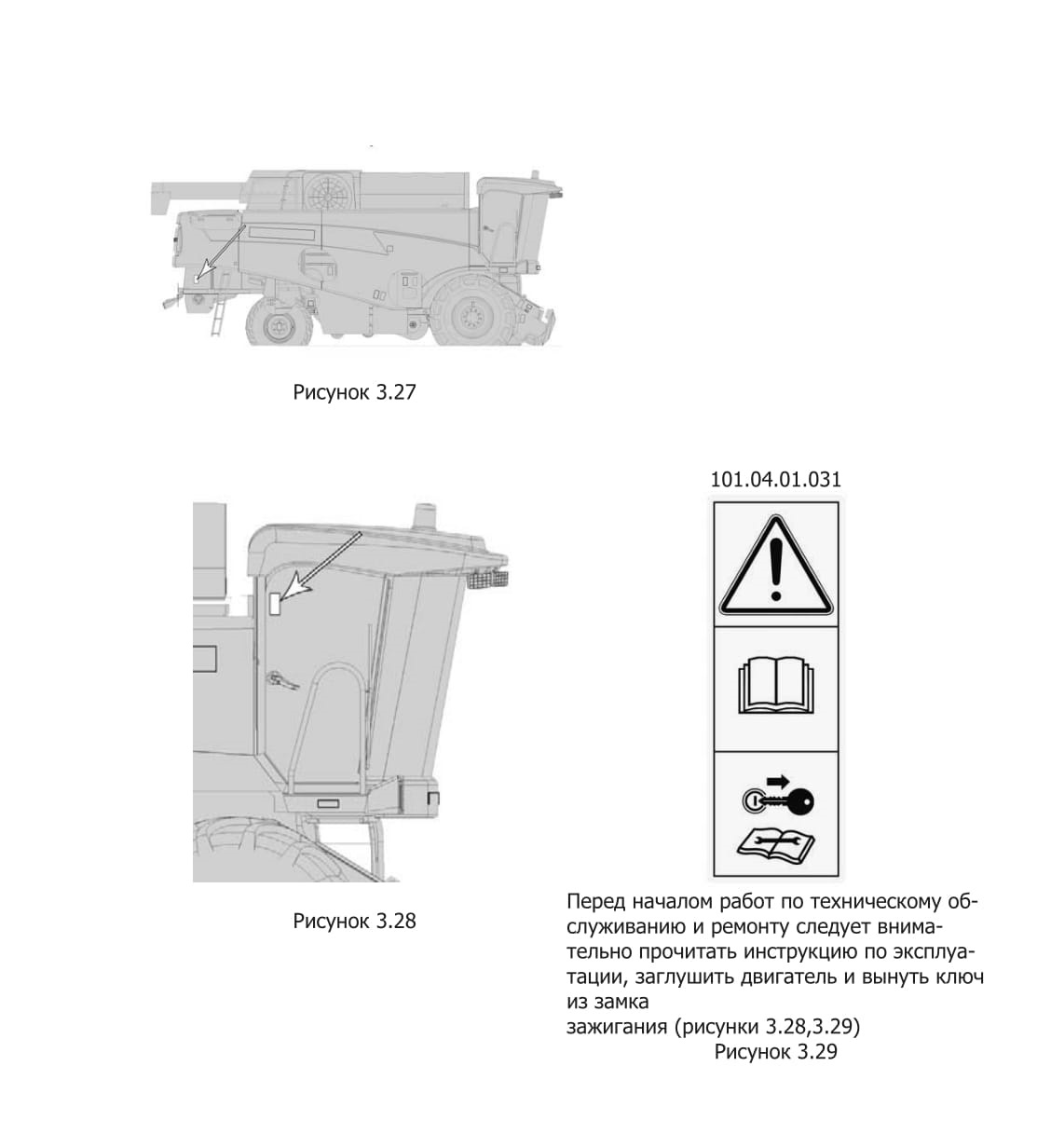

3.1 Таблички (аппликации) с предупреждающими и запрещающими знаками и надписями В опасных зонах комбайна имеются предупредительные знаки и надписи, которые должны предостеречь от получения травмы. Места расположения табличек (аппликаций) с предупреждающими знаками и надписями, обозначение табличек (аппликаций), а также разъяснения приведены ниже, (рисунки - 3.1 - 3.54).

Если производится замена деталей с предупреждающими знаками и надписями, то новые детали следует снабжать соответствующими табличками (аппликациями).
