Мотовило для уборки длинносоломистых полеглых хлебов на комбайнах Колос, Нива, Сибиряк

Мотовило снабжено быстросъемными пружинными граблинами, двусторонним эксцентриковым механизмом и дополнительными гидроцилиндрами для перемещения мотовила по горизонтали. Управляют гидроцилиндрами с места водителя. Это мотовило можно успешно применять на уборке риса и других зерновых культур, т. е. оно универсально.

Мотовило собирают в такой последовательности.

Центральную трубу 15 (рис. 69) мотовила ставят на подставки высотой 900 мм и поворачивают ее так, чтобы одно отверстие в Крестовике 35 для крепления растяжек расположилось наверху. В таком положении трубы устанавливают на средние крестовины в гнездах, направленных вверх, лучи 30 с отверстиями для растяжек. По два таких луча устанавливают на второй и четвертой крестовине в гнездах, направленных в стороны вниз.

На эти четыре луча монтируют левые 21 и правые 16 кронштейны, привертывают их болтами 18 к лучам и болтами 17 вместе с лучами к крестовине. Лучи, направленные вверх, привертывают к крестовинам болтами 12.

Продевают растяжку 29 через отверстия средних лучей 30, навертывают на оба конца растяжки по одной гайке 31, продевают в отверстия крестовин 35 и на выступающие концы навертывают еще по одной гайке 32. Две другие растяжки ставят таким же образом, но продев их в отверстия кронштейнов 16, 21 и крестовин 35. Регулируют предварительное натяжение растяжек. Растяжки подтягивают попеременно. Удобнее подтягивать растяжки, когда они расположены вверху. После регулировки натяжения растяжек труба мотовила должна быть прямолинейной.

Устанавливают лучи в гнезда остальных крестовин, и привертывают их болтами 12.

Устанавливают трубы граблин 28 на лучи, предварительно очистив от краски и смазав маслом AK-I5 места сопряжения труб с лучами; закрепляют полуподшипники 19 скобами 20, устанавливают на скобы в пространство между лучами распорные планки 27 и закрепляют их болтами 13, подкладывают под гайки замочные

шайбы и отгибают их на грань гайки и распорной планки. Болты ставят головками вперед по направлению вращения мотовила. Ограничительные шайбы кладут с обеих сторон каждого луча. Проверяют правильность сборки. Трубы граблин должны свободно проворачиваться в подшипниках.

Собирают механизм регулировки 9. Для этого снимают с поводка одну ось 10 с роликом 11, вводят поводок в крестовину и ставят ролик 11 на место. Устанавливают на центральную трубу мотовила крестовину эксцентрика, предварительно надев поводок 8 на трубу, соединяют пальцы кривошипов труб граблии с лучами крестовины эксцентрика, с обеих сторон кладут установочные шайбы и прорезные гайки 14 и контрят их шплинтами.

Собирают подшипники 5 с ползунами 7, 23 и болтами 4 и надевают их на цапфы трубы мотовила. С обеих сторон подшипников кладут шайбы 3 и 6, а с наружной стороны шплинт 2. На правой цапфе устанавливают шайбу 26 с болтами 25. На конце левой цапфы монтируют приводную звездочку 1 на клиновой шпонке 34 (окончательно звездочку закрепляют после установки мотовила на жатку).

Окончательно регулируют натяжение растяжек и затягивают гайки с обеих сторон крестовины.

Угол наклона граблин регулируют вручную, переставляя планки механизма регулировки 9 по соответствующим отверстиям тяги 33 ползуна. На обоих ползунах 7 и 23 предусмотрено по два пальца 22 и 24 для присоединения к ним гидроцилиндров продольного перемещения мотовила. Когда граблины находятся в вертикальном положении или под углом вперед, штоки гидроцилиндров присосдиняют к передним пальцам 22. Если граблины наклонены назад, штоки присоединяют к задним пальцам 24. Шток на пальцах закрепляют быстросъемными пружинными шплинтами.

Вращение мотовила осуществляется цепным приводом, состоящим из двух контуров 6 и 3 (рис. 70) и промежуточного контрпривода 5 в виде блока двух звездочек, одна из которых образует цепной контур со звездочкой 7 вариатора оборотов мотовила, а вторая — цепной контур с приводной звездочкой 2 мотовила. При перемещении мотовила по поддержкам контрпривод перемещается вверх или вниз по дуге вокруг оси звездочки 7 вариатора, и, следовательно, межцентровые расстояния цепных контуров и их натяжение остаются неизменными.

Вытянутые цепи натягивают болтом 4 и распоркой 1. Расположение мотовила параллельно режущему аппарату регулируют вилкой 8, которую вывинчивают или ввинчивают в поддержку 9. При этом паз вилки должен быть расположен вдоль поддержки, а сама вилка в этом положении должна быть надежно законтрена гайкой.

С 1977 г. двухконтурный цепной привод устанавливают на )бычные эксцентриковые мотовила, которыми укомплектованы жатки комбайнов «Нива», «Колос» и «Сибиряк».

Наличие воздуха в гидроцилиндрах и трубопроводах не допускается. Попавший в систему воздух удаляют так. Отпускают на 1,5—2 оборота накидные гайки шлангов на штуцерах обоих гидроцилиндров. При помощи гидравлики мотовило перемещают до тех юр, пока в образовавшийся зазор между ниппелем и штуцером не прекратится выделение масла, насыщенного пузырьками воздуха. После этого накидные гайки затягивают до отказа.

Установленные на кронштейне наклонной камеры штуцеры гидроцилиндров соединяют при помощи рукавов с соответствующими

штуцерами гидрораспределителя, выведенными с помощью трубопроводов под площадку управления на комбайне «Нива» и «Сибиряк» и на балку опоры бункера на комбайне «Колос».

После этого, включив рукоятку соответствующей секции распределителя, подают рабочую жидкость в штоковую полость левого гидроцилиндра и удерживают рукоятку во включенном положении до тех пор, пока не будет полностью устранен перекос мотовила в результате равномерного перемещения обеих его подвижных опор но поддержкам.

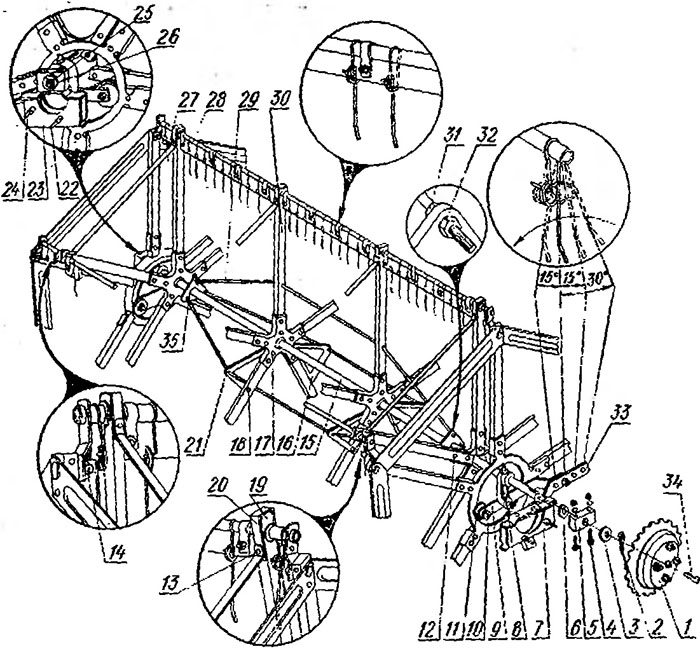

Рис. 69. Мотовило для уборки длинносоломистых полеглых хлебов:
1 — звездочка; 2 — шплинт; 3, 6 и 26 — шайбы; 4, 12, 13, 17, 18 и 25 — болты; 5 — подшипник; 7 — ползун левый; 8 — поводок; 9 — механизм регулировки; 10 — ось ролика; 11 — ролик; 14, 31 и 32 — гайки; 15 — труба мотовила; 16 — кронштейн правый; 19 — пол у подшипник; 20 — скоба луча; 21 — кронштейн левый: 22 и 24 — пальцы; 23 — ползун правый; 27 — распорная планка; 28 — труба с граблинами; 29 — растяжка; 30 — луч растяжки; 33 — тяга; 34 — шпонка; 35 — крестовина.

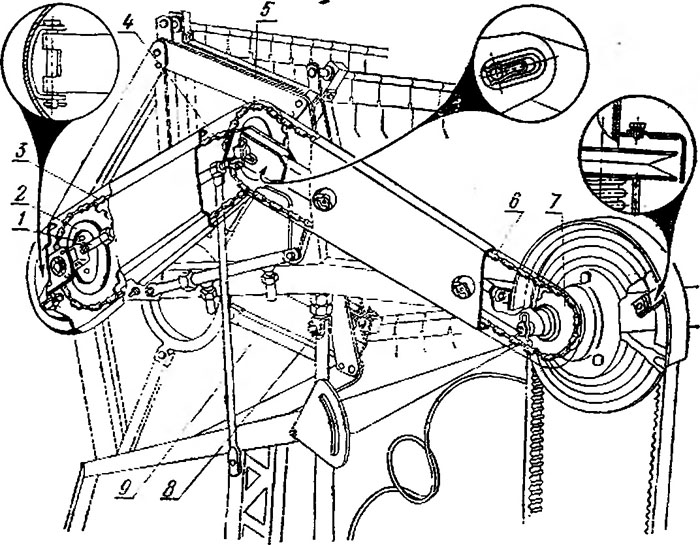

Рис. 70. Механизм привода мотовила с двухконтурной цепной передачей: 1 — распорка; 2 и 7 — звездочки; 3 и 6 — цепные контуры; 4 — натяжной болт; В — промежуточный контрпривод; 8 — вилка; 9 - поддержка.
