Стеблеподъемники комбайнов Колос, Нива, Сибиряк
Стеблеподъемники предназначены для подъема стеблей полеглых хлебов.
При движении комбайна стеблеподъемники вместе с граблинами мотовила
поднимают хлебную массу и подводят ее к режущему аппарату жатки.
Жатки с шириной захвата 3,2; 4,1; 5,0; 6,0 и 7,0 м комплектуют
стеблеподъемниками в количестве 14; 18; 22; 26 и 31 штука
соответственно.
Стеблеподъемники закрепляют на пальцах режущего аппарата так. Поднимают
жатку, перекрывают кран гидроцилиндров подъема жатки и устанавливают
предохранительный упор (рис. 15) на левом гидроцилиндре; глушат
двигатель; надевают хомутик 1 (рис. 67) на перо пальца; оттягивают
стеблеподъемник и надевают упор 2 на носок пальца.
На одинарные стальные кованые пальцы устанавливают стеблеподъемники
марки 54-106, на двойные литые чугунные пальцы — марки 64-106.

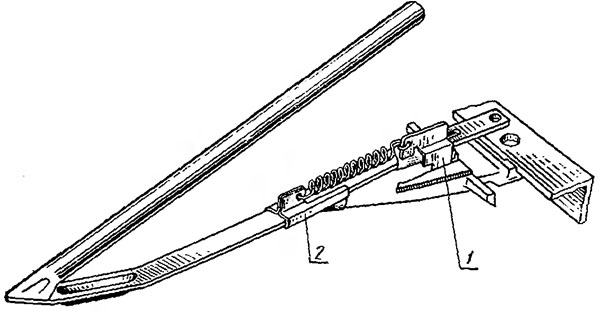

Рис. 67. Установка на пальцы режущего аппарата
стеблеподъемников: 1 — хомутик; 2 — упор
