Регулировка механизма управления вариатором вентилятора очистки
комбайнов «Нива» и «Колос»
Силу воздушного потока, поступающего на очистку, регулируют только при
работающей молотилке изменением частоты вращения крылача вентилятора при
помощи вариатора, управляемого системой тяг и рычагов (рис. 35).
Для приведения в соответствие показаний шкалы 3 с частотой вращения
крылача поступают так: ослабляют болты 2 и по пазам кронштейна t
сдвигают вверх шкалу 3, пока выступ гайки 4 не выйдет полностью из ее
продольного паза; прокручивая молотилку на малых оборотах двигателя
вращением маховичка 5 против часовой стрелки, переводят ремень 6 на
максимальный диаметр, что соответствует минимальной частоте вращения
крылача, отпускают стопорный винт, натягивают ремни винтовым устройством
7, сохраняя положение ремня 6 на максимальном диаметре; закручивают
стопорный винт 9 и контргайку 5; вращая гайку 4 на резьбовой втулке
маховичка 5, устанавливают один из ее выступов против деления 430 на
шкале 3; сдвигают шкалу вниз, вводят выступ гайки 4 в продольный паз
шкалы и закрепляют шкалу на кронштейне 1.
На комбайне «Сибиряк» силу воздушного потока, поступающего на очистку,
регулируют заслонками, привод и фиксация которых в заданном положении
осуществляется рычагом, расположенным на вентиляторе с левой стороны
молотилки.

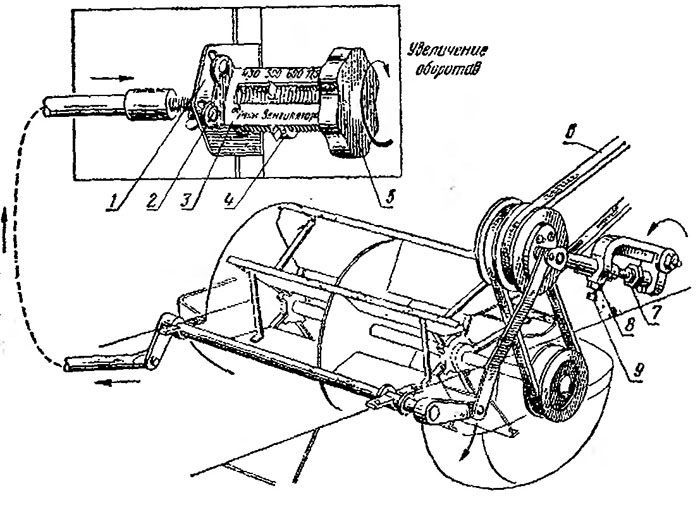

Рис. 36. Регулировка механизма управления
вариатором вентилятора очистки комбайнов «Нива» и «Колос»:
1 — кронштейн; 2 — болт; 3 — шкала; 4 — гайка с выступом; 5 — маховичок;
б — ремень; 7 — винтовое устройство; 8 — контргайка; 9 — стопорный винт.
