Регулировка частоты вращения барабана и натяжение ремня вариатора привода барабана зерноуборочных комбайнов

Регулировка частоты вращения барабана и натяжение ремня вариатора привода барабана зерноуборочных комбайнов Нива, Колос, Сибиряк

Частоту вращения барабана на комбайне СК-5 «Нива» регулируют из кабины комбайнера и контролируют по тахометру, находящемуся на щитке приборов. Вращением рукоятки по часовой стрелке частоту увеличивают, против — уменьшают.

Не выключая привод на рабочие органы, снижают обороты двигателя до минимально устойчивых. Прижимают ручку фиксатора 21 (рис. 31) к рукоятке 3 и выводят его из зацепления со звездочкой 1. Вращая рукоятку 3 по часовой стрелке, натягивают ремень до та пор, пока стрелка 4 не совместится с отметкой 5 на рукоятке. Нормально натянутый ремень прогибается под действием усилия 40 К1 (4 кгс), приложенного посредине, на 2—3 мм.

При замене ремня ослабляют натяжение цепи 6, снимают цепь со звездочки 1, выводят из зацепления с ней фиксатор 2 и вращением) рукоятки 3 против часовой стрелки разводят шкивы блока вариатора. Снимают изношенный ремень и надевают новый.

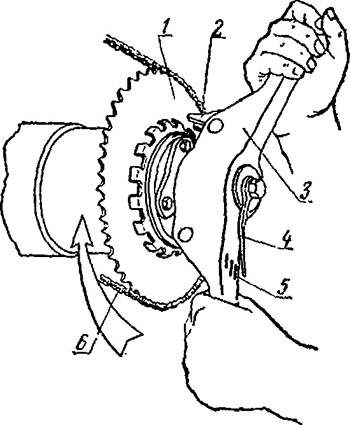

Рис. 31. Натяжение ремня вариатора барабана на комбайне СК-5 «Нива» :
1 — звездочка; 2 — фиксатор; 8 — рукоятка; 4 — стрелка; 5 — отметка предельного натяжения ремня; 6 — цепь.

Для использования комбайна СК-5 «Нива» на уборке подсолнечника или других культур, требующих для обмолота частоту вращения) молотильного барабана 295 об/мин, вместо клиноременного вариатора привода барабана устанавливают на валу контропривода звездочку Z=49, а на валу барабана звездочку Z= 19. Обе звездочки coединяют цепью, имеющей шаг 25,4 мм (ГОСТ 13568—75) и 86 звеньев) Для натяжения цепи устанавливают кронштейн с натяжной звездочкой, который закрепляют двумя болтами на корпусе подшипник 21 барабана (используя те же болты, которыми крепят крышку корпус 1

подшипника) и одним болтом на кронштейне, приваренном к панели молотилки.

Частоту вращения барабанов на комбайне CK-6-II «Колос» регулируют динамометрическими рукоятками 4 (рис. 32).

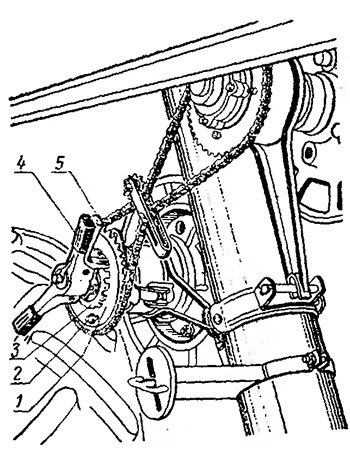

Рис. 32. регулировка натяжения ремня и частоты вращения барабана на комбайне СК-6-П «Колос»:
1 — звездочка; 2 — упор; 3 — венец; 4 — динамометрическая рукоятка; 5 — фиксатор.

Для этого вытягивают до отказа упор 2 звездочки 1, поворачивают его против часовой стрелки на 90° и вращением динамометрической рукоятки 4 устанавливают по тахометру, расположенному в кабине, необходимую частоту вращения.

Через каждые полоборота упор 2 возвращается в исходное положение. Поэтому при повороте рукоятки на один оборот упор вытягивают два раза. По окончании регулировки упор необходимо установить в исходное положение, то есть повернуть его на 90° по часовой стрелке и затем нажать на него до упора.

Следует помнить, что за один оборот динамометрической рукоятки частота вращения барабана изменяется на 100 об/мин.

При регулировке фиксатор 5 нельзя выводить из зацепления с венцом 3, так как вместо изменения частоты вращения будет происходить натяжение или ослабление ремня.

Величину натяжения ремня регулируют так же, как и на комбайне СК-5 «Нива».

Частоту вращения барабанов и натяжение ремней на комбайне СКД-5 «Сибиряк» регулируют так: для увеличения частоты вращения барабана отпускают гайки болтов 2 (рис. 33) крепления хомутов 3 у обоих шкивов. Освобождают все стяжные болты 1 у шкива барабана и отвертывают все распорные болты 4 у шкива, расположенного на валу контрпривода. Затягивают на полоборота один из стяжных болтов 4 у шкива на валу контрпривода и, повернув шкив на полоборота, затягивают на полоборота другой его стяжной болт. И в такой же последовательности продолжают затягивать стяжные болты на этом же шкиве и дальше. При этом ремень перемещается на больший диаметр шкива контрпривода и на меньший — шкива барабана. Диски шкива барабана раздвигают распорными болтами 4. После окончания регулировки надежно затягивают гайки болтов 2 крепления хомутов. После этого слегка заворачивают распорные болты 4, а их стяжные болты контрят контргайками.

Для уменьшения частоты вращения барабана освобождают стяжные болты 1 на шкиве контрпривода, а на шкиве барабана отвертывают распорные болты 4 и затягивают стяжные байты 1, периодически проворачивая шкивы. В остальном операции регулировки аналогичны операциям увеличения частоты вращения.

При перемещении регулируемых дисков для изменения частоты вращения барабана пользуются шаблоном, имеющимся в комплекте инструмента, чтобы не допустить перекоса регулируемого диска относительно основного. Глубина погружения шаблона в ручей должна быть одинаковой во всех местах замера. Перекос дисков может привести к поломке валов и к повышенному износу или разрыву ремня. Ремень натягивают затяжкой стяжных болтов 1 на шкивах вала барабана и контрпривода, предварительно освободив распорные болты 4 и болты 2 крепления хомутов 3.

Увеличение расстояния между дисками одного шкива и уменьшение расстояния между дисками другого шкива на 3 мм изменяет частоту вращения барабана на 50 об/мин. При установке на валу барабана шкива малого диаметра частоту вращения барабана можно изменять от 810 до 1390 об/мин, а при перестановке шкивов — от 430 до 742 об/мин.

При уборке зерновых культур на обоих валах барабанов устанавливают шкивы малого диаметра, при уборке крупяных культур и зернобобовых смесей на валу переднего барабана устанавливают шкив большого диаметра, а на валу заднего барабана — шкив малого диаметра. При уборке бобовых и технических культур на обоих валах барабанов устанавливают шкивы большого диаметра.

На комбайнах «Сибиряк» прошлых выпусков передача к обоим барабанам осуществлялась только с одной (левой) стороны. На комбайнах последних выпусков (с 1976 г.) первый барабан приводится с левой стороны, второй — с правой.

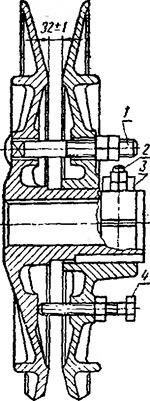

Рис. 33. регулировка частоты вращения барабанов и натяжения ремней на комбайне СКД-5 «Сибиряк»:
I — стяжной болт; 2 — болт; 3 — хомут; 4 — распорный болт.
