РАЗДЕЛ 4 ОСНОВНЫЕ РЕГУЛИРОВКИ МОТОВИЛКИ И КОПНИТЕЛЯ
Регулировка зазоров молотильного устройства зерноуборочных комбайнов
Нива, Колос, Сибиряк

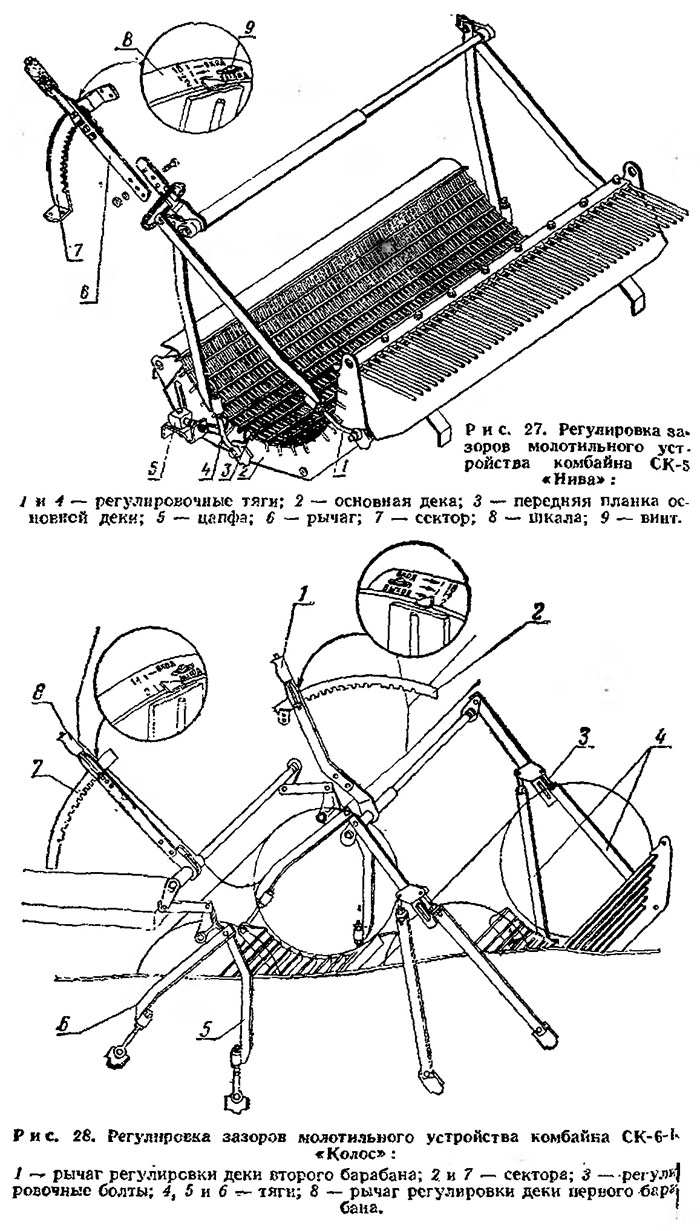

На комбайне СК-5 «Нива» зазоры молотильного устройства в диапазоне,
необходимом при работе на определенной культуре, регулируют из кабины
комбайнера рычагом 6 (рис 27). Заводской регулировкой устанавливают
зазоры: на входе — 18 мм, между передней планкой 3 основной деки 2 и
бичами барабана — 14 мм, на выходе — 2 мм при положении рычага 6 на
первом зубе сектора 7. Если указанные зазоры по какой-либо причине были
нарушены, то восстанавливают их так: устанавливают рычаг 6 на первом
зубе сектора 7 и в зависимости от направления перемещения деки (на
уменьшение или увеличение зазоров) отпускают нижние или верхние гайки
регулировочных тяг 1,4 и цапф 5. Подкручиванием не-отпущенных гаек
восстанавливают указанные выше зазоры.
После регулировки надежно затягивают все гайки, отпускают винт 9 и
перемещением шкалы 8 совмещают цифры 18, 14 и 2 со стрелкой рычага 6.
Во избежание аварии барабан прокручивают вручную, чтобы убедиться в
отсутствии задевания бичей за планки деки. Диапазон регулирования деки
рычагом 6 на входе до 48 мм, у передней планки основной деки до 46 мм,
на выходе до 40 мм. Перемещению рычага
6 на один зуб сектора 7 соответствует изменение зазора на 1 мм.
На комбайне CK-6-II «Колос» подбарабанья в исходное (начальное)
положение устанавливают так: рычаг регулировки 8 (рис. 28) фиксируют на
первом вырезе сектора 7 (заднее крайнее положение рычага) и изменением
длины тяг 5 к 6 устанавливают при помощи щупа зазоры на входе 14 мм, на
выходе 2 мм.
При установке зазоров на втором подбарабанье рычаг 1 фиксируют на
секторе 2 в крайнем переднем положении и изменением длины тяг 4 болтами
3 при номоши того же щупа устанавливают зазоры между бичами барабана и
планками подбарабанья на входе надставки 18 мм, у первой планки
основного подбарабанья — 14 мм, на выходе — 2 мм.
При регулировках необходимо следить за тем, чтобы зазоры между бичами и
планками деки были одинаковыми по обеим сторонам молотилки.
Во время работы комбайна зазоры регулируют перемещением рычагов 1 и 8 на
соответствующие деления секторов 2 и 7.
В случае забивания барабанов рычаг 8 первого подбарабанья пускают в
крайнее нижнее положение, а рычаг 1 второго подбарабанья подают на себя,
выводят из зацепления с сектором 2 и опускают до предела вниз.
На комбайне СКД-5 «Сибиряк» подбарабанья в исходное положение
устанавливают так: открывают смотровые люки на панелях молотилки и
отсоединяют регулируемую тягу 4 (рис. 29 и 30) от рычага 3. Рычаги 6
эксцентриков, расположенные с правой стороны молотилки, поставить для
переднего подбарабанья вертикально вниз, для заднего — вертикально
вверх. Рычаг 2 (рис. 29) переднего подбарабанья ставят на пятое
отверстие сектора /, считая сверху, а рычаг 2 (рис. 30) заднего
подбарабанья — на пятое отверстие, считая снизу. Освобождают болты 7
(рис. 29) и, вращая гайки регулировочных винтов 5 (рис. 29 и 30),
устанавливают подбарабанья с такими зазорами: у переднего барабана 20± 1
мм на входе и 7— 1 ми на выходе; у заднего барабана 18± 1 мм на входе и
1 на выходе. Проверяют, вертикально ли расположены рычаги эксцентриков с
правой стороны молотилки. Присоединяют тягу 4 к рычагу 3, предварительно
отрегулировав ее длину и, затягивают болты 7 (рис. 29). Зазор на входе у
подбарабанья заднего барабана замеряют по четвертой планке: он на 1 мм
меньше, чем при замере на первой планке.
При перемещении на одно отверстие по сектору 1 (рис. 29 и 30) рычага 2
зазоры между бичами барабана и планками подбарабанья изменяются
следующим образом: на входе 1 мм, на выходе 0,5 мм.
По окончании регулировки необходимо убедиться в отсутствии перекосов
подбарабаний. Чтобы проверить, не задевают ли бичи о планки подбарабаний,
нужно по окончании регулировки провернуть молотилку вручную.
