ЯМО- И ЛУНКООБРАЗОВАТЕЛИ


Ручной ямобур. Как правило, садоводы-огородники убирают бытовые отходы и фекалии из туалетов в ямки (лунки), выкапываемые лопатой на глубину до 25 см, на что затрачивают много времени и труда. Для этой цели можно применить механический ямобур, изображенный на рисунке 7, а также ручной ямобур, показанный на рисунке 25. Последний имеет рабочую часть диаметром 180 мм, общую высоту 1000 мм, что позволяет работать стоя, не нагибаясь. Такой ямобур в отличие от выпускаемых промышленностью легче и менее материалоемок (масса всего 1,5 кг). Он состоит из стержня 4 диаметром 10 мм, длиной 900 мм, лопастей-ножей 2 и 3 из стального листа толщиной 2 мм при диаметре заготовки 200 мм, разрезанной пополам, ручки 5, выполненной из трубы диаметром 22 мм, длиной 250 мм, двухперового сверла 1 в виде треугольника с длиной основания 50 мм и высотой 80 мм, изготовленного из стального листа толщиной 3 мм.

Детали соединены электросваркой в среде углекислого газа.

Предложенным ямобуром удобно образовывать лунки в почве между кустами земляники для заполнения их органическими отходами и получения компоста на грядках. В парниках в лунки диаметром 18 см, сделанные ямобуром, можно высаживать сильнорослую рассаду помидоров, укладывая длинный стебель по спирали, что позволяет получить мощную корневую систему, а значит, и высокий урожай.

Лункообразователи. Трудно образовывать в почве лунки глубиной 15, 17, 20 см для посадки картофеля, рассады помидоров, тыквы, огурцов и других культур, а также для утилизации сорняков и бытовых отходов.

Эту работу можно значительно облегчить, если применить предлагаемые далее лункообразователи для вертикальной обработки почвы. Делается это заглублением в нее двух ножей, образованных цилиндрической или конической незамкнутой поверхностью.


Рис. 25. Ручной ямобур:
1 — двухперовое сверло; 2,3 — лопасти-ножи; 4 — стержень; 5 — ручка

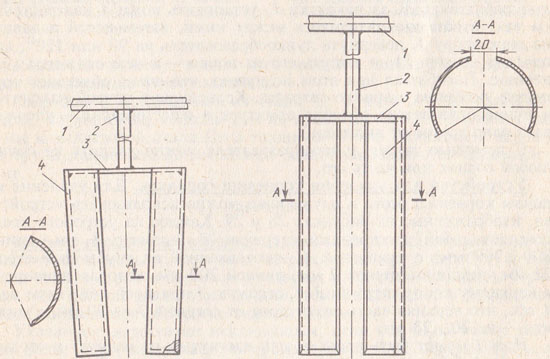

На рисунке 26 изображен лункообразователь конической формы, на рисунке 27 — цилиндрической, ножи их заточены снизу и с торца на всю высоту. Длина ножа в сечении составляет 1/4 или 1/3 периметра, благодаря чему облегчается удаление земли из лункообразователя.

Для посадки рассады помидоров рекомендуются ножи длиной 200 мм, а для посадки картофеля — длиной 150 мм. Диаметр лун-кообразователей 80...100 мм. Масса 1,3 кг. Они представляют собой двухножевые конструкции, верхние концы ножей 4 толщиной 2 мм жестко соединены с диском-опорой 3 толщиной 4...5 мм, диаметром соответственно 80 и 100 мм. К диску-опоре 3 в центре приварен стержень 2 диаметром 10 мм, длиной до 700 мм, к которому сверху приварена консольно рукоятка 1 в виде трубы диаметром 1/2 или прутка диаметром 10 мм, длиной 200 мм, для поворота лункообразователя. Указанные детали изготовлены из стали Ст 3. Электрическую сварку выполняют в среде углекислого газа.

Рис. 26. Лункообразователь коничеватель:

1 — рукоятка; 2 — стержень; 3 — рукоятка; 2 — стержень;

 Рис. 27. Цилиндрический лункообраэо-ской формы:
3 — диск-опора; 4 — ножи 3 — диск-опора; 4 — ножи


Работать лункообразователем нужно в такой последовательности: разметить на поверхности почвы места будущих лунок, перенести, взяв за рукоятку 1, лункообразователь на нужное место и надавить ногой на диск-опору 3, заглубляя тем самым ножи 4 на 15 см — для картофеля, на 20 см — для рассады помидоров и т. д. После чего повернуть рукояткой 1 лункообразователь на 90 или 120°, вытащить его за рукоятку I из почвы и удалить ее.

Благодаря описанным лункообразователям можно экономно и рационально использовать полуперепревший навоз или компост (всего горсть на лунку).
