Рыхлители-захваты

Устройства для удаления из почвы сорняков мокрицы. На садовых участках широко распространены сорняки типа мокрицы и полевицы, у которых корневая система в виде мочки залегает в почве на глубине 5...6 см. Стебли таких сорняков относительно слабые и обрываются при выдергивании, а корни остаются в почве, и поэтому стебли быстро восстанавливаются. Много хлопот такие сорняки доставляют при удалении их из почвы под плодовыми деревьями, корневая система которых расположена близко к поверхности почвы. Да и само рыхление почвенной корки под плодовыми деревьями требует осторожных действий, особенно при использовании лопаты или тяпки. Предлагается несколько конструкций рыхлителей-захватов, позволяющих садоводу работать стоя, не нагибаясь. Масса их не превышает 700 г.

Двухлучевой рыхлитель-захват. Такой рыхлитель изображен на рисунке 13. Он состоит из рукоятки 3, стержня 2 и рабочей части, образованной укрепленными перпендикулярно стержню 2 двумя Г-образными зубьями 1. На основании каждого из них размещено по дополнительному зубу 4. Концы зубьев 4 направлены так же, как и концы зубьев 1 (например, в сторону поворота устройства и вниз).

Стержень изготовлен из стального проката диаметром 8 мм, длиной 800 мм. Вверху к нему присоединена электросваркой рукоятка 3 длиной 200 мм, сделанная из трубы диаметром 1 /2 или из

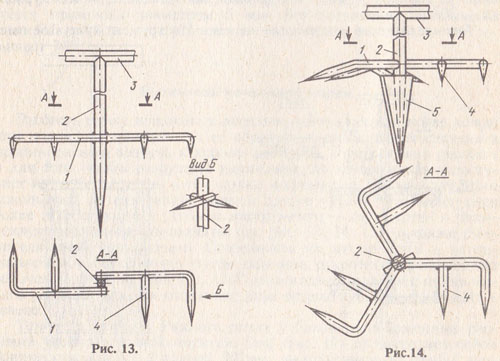

Рис. 13. Двухлучевой рыхлитель-захват для удаления сорняков мокрицы: 1 и 4 — изогнутый и дополнительный зубья; 2 — стержень; 3 — рукоятка

Рис. 14. Трехлучевой рыхлитель-захват для удаления сорняков мокрицы:1 ч 4 — изогнутый и дополнительный зубья; 2 — стержень; 3 — рукоятка;5 — нож


такого же проката, что и стержень 2, а снизу на высоте 40...50 мм от заостренного конца стержня 2 присоединены два изогнутых зуба 1, выполненные из электродной проволоки диаметром 5 мм (длина заготовки 80 мм). Длина отогнутой заостренной части зуба 1 и зуба 4 одинакова (30 мм).

Для работы рыхлителем-захватом нужно взяться руками за рукоятку 3, установить рыхлитель-захват на поверхность почвы с сорняками мокрицы, полевицы и т. п., надавить на рукоятку 3 и повернуть инструмент в сторону отгиба зубьев 1 и 4 (на рисунке— по ходу часовой стрелки). При этом зубья 1 и 4 будут входить в почву, захватывать растения с корнями, накручивая их. После этого поднять инструмент, снять с зубьев 1 и 4 растения и положить в ведро. Такую операцию можно проделать несколько раз. Небольшие длина и диаметр заостренного стержня, а также движение его только по вертикали позволяют сохранить корневую систему деревьев в приствольных кругах.

Трехлучевой рыхлитель-захват. Такой инструмент изображен на рисунке 14. Он отличается от двухлучевого числом зубьев, которые расположены под углом 120° один к другому. Для работы под плодовыми деревьями заостренные концы зубьев должны иметь наклон к горизонту 20°, для работы на грядках, в междурядьях — 30°.

Четырехлучевой рыхлитель-захват. Инструмент (рис. 15) име-

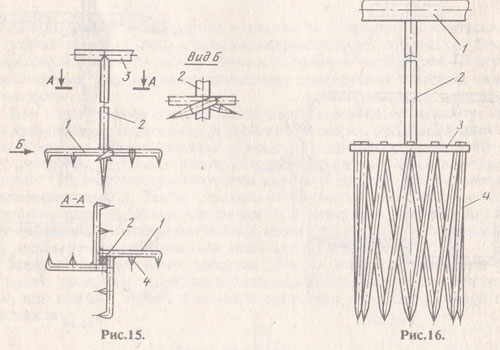

Рис. 15. Четырехлучевой рыхлитель-захват для удаления сорняков мокрицы:
1 и 4 — изогнутый и дополнительный зубья; 2 — стержень; 3 — рукоятка
Рис. 16. Рыхлитель-захват сорняка пырея:
1 — рукоятка; 2 — стержень; 3 — опора; 4 — игла


ет четыре пары зубьев. Этим он отличается от описанных ранее. Его преимущество перед однолучевым рыхлителем-захватом в том, что сорняки накручиваются на зубья за меньшее число оборотов (зато снимать их с зубьев приходится дольше). За один поворот инструмента обрабатывается площадь круга диаметром до 12 см.

Рыхлитель-захват сорняка пырея. С пыреем особенно трудно бороться, если он растет у плодовых деревьев.

На рисунке 16 изображен рыхлитель-захват, с помощью которого можно удалять сорняки, не нагибаясь. Действуют им так же, как лункообразовагелем. Выдернутый из почвы корень сорняка, удерживаемый иглами рыхлителя-захвата, удаляют.

Прежде чем удалить сорняк под плодовым деревом, нужно постепенно освободить корень пырея от земли, не повредив корни дерева, а затем поднять корень пырея и удалить.

Рыхлитель-захват имеет рукоятку 1, сделанную из трубы диаметром 22 мм, длиной 200 мм, к которой приварен стержень 2 длиной 900 мм, отрезанный от стального прутка диаметром 8 мм. К нижнему торцу стержня приварена опора 3 диаметром 60 мм, вырезанная из стального листа толщиной 4 мм, в которой просверлено двенадцать отверстий диаметром 5,5 мм для установки под углом к опоре 3 игл 4 длиной 100 мм, заостренных снизу. Для игл используется проволока диаметром 5 мм. Все соединения выполнены электросваркой в среде углекислого газа. Масса рыхлителя не превышает 700 г.
