Ручной рыхлитель

Обычно после перекопки грядок при подготовке их к посеву или посадке для рыхления почвы применяют металлические грабли, длина черенка которых достигает 2 м. Рыхлить почву такими граблями очень тяжело: при движении вперед они врезаются в почву, а при движении назад выходят из нее.

Вместо грабель предлагается пользоваться бороной вертикального действия (рис. 12), сделать которую нетрудно. В процессе рабо-

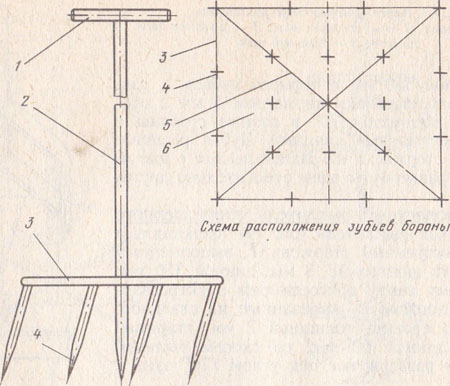

Рис. 12. Борона вертикального действия:
1 — ручка; 2 — стержень; 3 — контур; 4 — зубья; 5 и 6 — диагональные и контурные связи


ты ее поднимают рукой (ниже рукоятки за стержень 2) и опускают на комья земли с последующим перемещением по грядке. Весит она всего 0,8 кг. Эту работу можно выполнить также трех- и четырехлучевыми рыхлителями-захватами, конструкции которых показаны далее.

Для изготовления бороны понадобятся ножовка по металлу, сварочный аппарат и заточное устройство, а также проволока диаметром 5 мм, из которой нужно нарезать 21 заготовку длиной 60 мм для зубьев 4 и заточить конец каждой; четыре заготовки контура 3 длиной 120 мм; четыре заготовки связей 5 длиной 80 мм; четыре заготовки связей 6. Затем отрезать от прутка диаметром 8 мм одну заготовку длиной 60 мм для ручки /, а другую — длиной 1200 мм для стержня 2, который заточить с одного конца, и приварить к нему упомянутые заготовки, как показано на рисунке.

Борона вертикального действия рыхлит почву не только в результате прокола комьев, но и благодаря наклону зубьев, при этом они, как клинья, входят в комок и разделяют его своей боковой поверхностью.
